.Net 的服务的使用
OPC XML DA
SIMATIC Industrial Software SIMATIC NET – Highlights
A&D CS FA PS 20-NOV-06 , 15
Automation and Drives
A&D CS FA PS 20-NOV-06 , 17
Automation and Drives
简单读 / 写 服务
OPC XML DA
SIMATIC NET OPC XML 服务器提供了下列的访问的方法: GetStatus 用 GetStatus, 可以获得服务供应商服务器状态（包括版本及名 字）.
Read 用 Read 服务, 可以读取一个或多个过程变量t的值.
SIMATIC Industrial Software SIMATIC NET – Highlights
A&D CS FA PS 20-NOV-06 , 4
Automation and Drives
Web服务
OPC XML DA
Web服务是基于XML、SOAP、WSDL等来实现两个软件组件 之间的连接和数据通讯
Web服务相对于微软COM组件模型来说具有语言和操作平 台的无关性
SIMATIC Industrial Software SIMATIC NET – Highlights
A&D CS FA PS 20-NOV-06 , 5
Automation and Drives
互联网的访问
OPC XML DA
OPC-XML 是基于以太网的夸平台通讯的协议:
SIMATIC Industrial Software SIMATIC NET – HighlightsA&D CS FA S 20-NOV-06 , 11
Automation and Drives
简单读 / 写 服务
OPC XML DA
Write 用 Write 服务可以写一个（或多个）变量. 作为一种选择,在 OPCXML服务器里也可在写任务里集成读的功能.
SIMATIC Industrial Software SIMATIC NET – Highlights
A&D CS FA PS 20-NOV-06 , 8
Automation and Drives
OPC XML网页服务
OPC XML DA
SIMATIC Industrial Software SIMATIC NET – Highlights
A&D CS FA PS 20-NOV-06 , 9
Automation and Drives
SIMATIC NET网页服务
OPC XML DA
SIMATIC Industrial Software SIMATIC NET – Highlights
A&D CS FA PS 20-NOV-06 , 10
Subscription, SubscriptionPolledRefresh, SubscriptionCancel 利用订阅功能,变量被登记并且当变量发生变化是由 SubscriptionPolledRefresh来读出新值. 订阅可由 SubscriptionCancel取消.
SIMATIC Industrial Software SIMATIC NET – Highlights
.Net 的服务的使用
OPC XML DA
SIMATIC Industrial Software SIMATIC NET – Highlights
A&D CS FA PS 20-NOV-06 , 16
Automation and Drives
SOAP vs. DCOM
OPC XML DA
SIMATIC Industrial Software SIMATIC NET – Highlights
Automation and Drives
OPC XML DA
OPC SIMATIC NET
Highlights of the OPC
Automation and Drives
XML基础
OPC XML DA
XML (Extensible Markup Language)是一种标准的数据结构。 在XML 文件里数据以文本的方式存放 这样可以被任何系统的 程序处理。
SOAP 信息分为两部分：Head、Body
SIMATIC Industrial Software SIMATIC NET – Highlights
A&D CS FA PS 20-NOV-06 , 3
Automation and Drives
SOAP 协议通讯
OPC XML DA
通过SOAP协议通讯的方式：SOAP Request、SOAP Response
A&D CS FA PS 20-NOV-06 , 6
Automation and Drives
SIMATIC NET OPC 服务器接口的问题
OPC XML DA
SIMATIC Industrial Software SIMATIC NET – Highlights
A&D CS FA PS 20-NOV-06 , 7
A&D CS FA PS 20-NOV-06 , 12
Automation and Drives
简单读 / 写 服务
OPC XML DA
Browse Browse服务功能允许浏览层次的地址空间. 与COM 接口相比较, 它可以用来读取子和叶.
GetProperties 作为可选的功能 Browse,可用 GetProperties 来读取所有元素的 属性.
SIMATIC Industrial Software SIMATIC NET – Highlights
A&D CS FA PS 20-NOV-06 , 2
Automation and Drives
SOAP 协议
OPC XML DA
SOAP 协议是用来在计算机之间进行数据交换
SOAP数据 信息是以XML格式的文本显示，它可以被其他任何 传输协议传输，如常用的传输协议HTTP
一个客户端再不仅局限在 Windows (COM)环境下，其他的 操作系统像LINUX也能够监控和交换OPC数据通过 HTTP协议 和SOAP 接口. OPC XML数据访问的功能也是基于 OPC Data Access
注意 SIMATIC NET 软件的 OPC XML 接口6.1 版本以上才有
SIMATIC Industrial Software SIMATIC NET – Highlights
SIMATIC Industrial Software SIMATIC NET – Highlights
A&D CS FA PS 20-NOV-06 , 13
Automation and Drives
.Net 的服务的使用
OPC XML DA
SIMATIC Industrial Software SIMATIC NET – Highlights
Automation and Drives
OPC XML网页服务
OPC XML DA
SIMATIC NET的 OPC XML 规范是由微软的 Internet Information Server (IIS)网页服务来完成.
对于用户来说OPC XML 部件大多是透明的. 由网页客户端提 出的相关OPC-XML的服务会被自动由IIS执行。

合集下载

SIMATIC_NET_OPC__Server通讯组态设置指导手册

SIMATIC_NET_OPC__Server通讯组态设置指导手册

IFIX与S7 PLC 的S7 连接通过以太网建立OPC 服务器与S7 PLC 的S7 连接以S7—300为例一、S7-300 的组态1）、打开SIMATIC Manager，创建一个新项目，并插入300的站.2）、双击Hardware 进入S7 300 硬件组态，在相应插槽插入与机架硬件匹配的模块,并对CP343—1 分配IP 地址等参数，建立以太网。

3)、设置完各硬件参数后，点击存盘编译按钮，编译无误后即完成S7 300 硬件组态.4)、S7300PLC 的下载：首先要选择正确的下载路径,即设置PG/PC 接口：在“SIMATIC Manager”主菜单“Option"的下拉菜单中选择“Set PG/PC Interface”，或者打开操作系统的控制面板“Set PG/PC Interface”，进行设置,选择正确的通讯接口。

点击下载按钮下载S7-300的硬件配置。

二、配置PC 站的硬件机架2）、选择一号插槽，点击Add 按钮或鼠标右键选择添加，在添加组件窗口中选择OPC Server 点击OK 即完成。

3）、同样方法选择三号插槽添加IE Genaral后，即弹出其属性对话框,设置网卡参数，如IP 地址，子网掩码等。

4)、分配PC Station 名称点击“Station Name”按钮，指定PC站的名称，这里取名位PC1。

(命名原则：这里的PC 站名应与下面STEP7 硬件组态插入的PC Station 名称一致)。

点击“OK”确认即完成了PC站的硬件组态。

三、配置控制台（Configuration Console)的使用与设置1）、配置控制台（Configuration Console)是组态设置和诊断的核心工具,用于PC 硬件组件和PC 应用程序的组态和诊断。

2）、正确完成PC 站的硬件组态后，打开Configuration console.3)、找到网卡，并设定 mode of the module：Configuration mode，然后点击 Apply.四、在STEP 7 中组态PC Station1)、在STEP7项目中,插入一个PC站.特别注意的是，要将PC Station名称应改为与Station Configuration Editor 中所命名的Station Name 名称相同，这里为“PC1”。

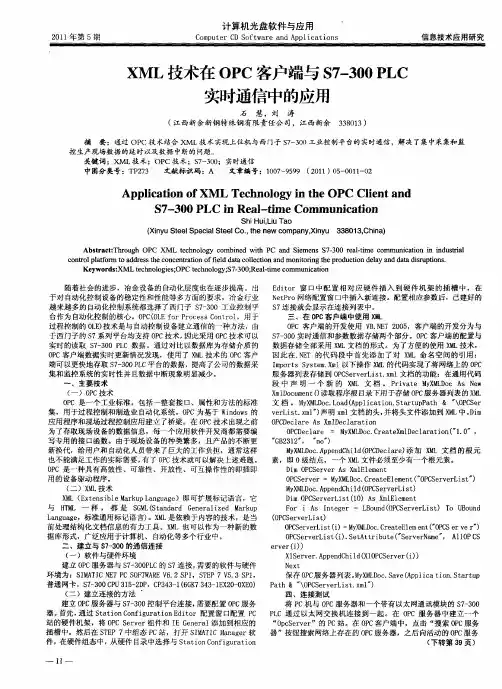

XML技术在OPC客户端与S7—300PLC实时通信中的应用
