H3C无线胖AP设置 (2)

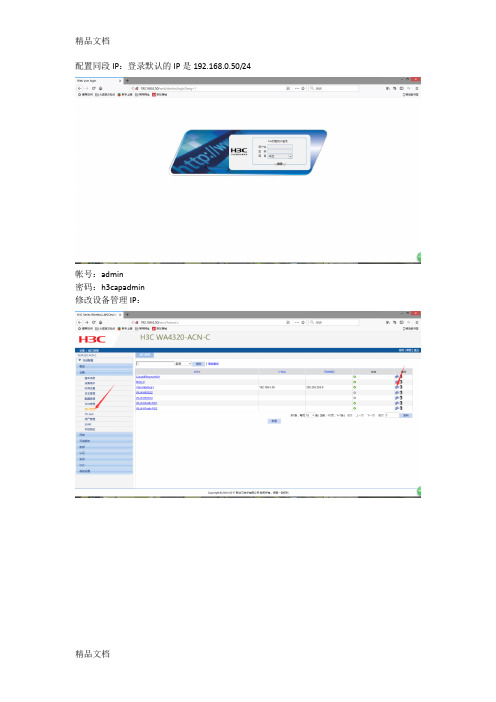

配置同段IP：登录默认的IP是192.168.0.50/24
帐号：admin
密码：h3capadmin
修改设备管理IP：
无线服务配置：
桥接上行密码模式
设置完后点击确定
绑定射频
勾选并开启无线
之后就可以看到发出来的信号了：
这种设置的模式相当于共享交换机接口出来，也就是说DHCP是在交换机或上层设备分配的，而不是像家用路由器一样自己分配IP。

如果需要类似家用路由器那种模式请按照下面配置：
AP自己分配IP并做NAT 手动修改管理IP或者通过DHCP获取：
如果手动配置需要配置网关：
新建一个vlan：
配置vlanIP：
配置DHCP：
配置无线服务，其他和上面的配置一样：
创建ACL：
配置NAT：。

华三无线AP胖瘦转换教程一、胖瘦转换的背景介绍二、准备工作1、一台已经安装好华三无线AP的设备。

2、一台计算机，需要通过该计算机进行AP的胖瘦转换操作。

3、网络连接正常的环境。

三、胖瘦转换的具体步骤1、登录华三无线AP打开计算机上的浏览器，输入华三无线AP的默认管理IP地址（通常为192.168.1.1），并按回车键。

弹出登录页面，输入默认的用户名和密码（通常分别为admin和admin），点击登录按钮。

2、备份AP的配置文件在登录后的华三无线AP管理界面中，找到并点击“备份与升级”选项卡。

在备份与升级界面中，找到“软件备份”一栏，点击“立即备份”按钮。

等待备份完成。

3、配置AP为胖AP模式在备份与升级界面中，找到“操作模式”一栏，选择“胖AP”模式，并点击“确认”按钮。

系统将提示是否确认更改，“是”的时候点击“确定”按钮。

等待系统自动完成胖AP模式的设置。

4、重启AP在华三无线AP管理界面中，找到并点击“系统管理”选项卡。

在系统管理界面中，找到“重启设备”一栏，点击“立即重启”按钮。

5、登录胖AP管理界面6、导入胖AP的配置文件在登录后的华三无线AP管理界面中，找到并点击“备份与升级”选项卡。

在备份与升级界面中，找到“软件升级”一栏，点击“浏览”按钮。

选择之前备份的配置文件（后缀名为.hyz），点击“上传”按钮。

等待配置文件成功导入。

7、重启胖AP在备份与升级界面中，找到“重启设备”一栏，点击“立即重启”按钮。

系统将会再次自动重启，等待一段时间，直到胖AP成功重启。

8、完成胖瘦转换操作四、注意事项1、在进行胖瘦转换操作前，请务必备份好您的无线AP的配置文件，以防出现意外情况。

2、在进行胖瘦转换操作时，请确保网络连接正常，以避免操作中断。

3、在进行胖瘦转换操作时，请确保您拥有华三无线AP的登录权限。

总结：本文介绍了华三无线AP胖瘦转换的详细步骤。

通过胖瘦转换，可以实现集中管理和配置多个无线AP，提升无线网络的管理效率。

配置同段IP：登录默认的IP是192.168.0.50/24
帐号：admin
密码：h3capadmin
修改设备管理IP：
无线服务配置：
桥接上行密码模式
设置完后点击确定
绑定射频
勾选并开启无线
之后就可以看到发出来的信号了：
这种设置的模式相当于共享交换机接口出来，也就是说DHCP是在交换机或上层设备分配的，而不是像家用路由器一样自己分配IP。

如果需要类似家用路由器那种模式请按照下面配置：
AP自己分配IP并做NAT 手动修改管理IP或者通过DHCP获取：
如果手动配置需要配置网关：
新建一个vlan：
配置vlanIP：
配置DHCP：
配置无线服务，其他和上面的配置一样：
创建ACL：
配置NAT：。

华三H3C大功率apEWP-WA2610E-GNP转胖教程
H3C大功率ap wa2610转胖教程
转胖此设备，必需准备配置线，准备好胖固件保存的文件名必须是（wa2600a_fat.bin）。

一、超级终端设置界面
按以上参数设置
二、设备上电，在开机时按crtl+b进入配置模式如图
三、选择第4项如图，请看图操作
四、选择3删除文件
五、确认要删除的固件文件。

再次确认，按Y删除。

六、查看是否删除成功
七、按0返回到主菜单重启AP，并按下图设置电脑网络地址用户名及密码。

八、上传成功后设置自动重启，请等待。

九、转胖成功，手机设备连接正常，并设置中文SSID。

H3CWLAN⽹络配置与维护第4讲AP胖瘦模式相互切换（1.0.2）H3C WLAN⽹络配置与维护第四讲AP胖瘦模式相互切换杭州华三通信技术有限公司版权所有侵权必究All rights reserved⽬录1 前⾔ 32 课程⽬标 33 配置准备 34 模式切换操作 34.1 判断AP的⼯作模式 34.2 FAT模式切换成FIT模式 44.2.1 PC配置与AP同⼀⽹段的IP地址，并能ping通AP 44.2.2 PC上启动TFTP Server软件⼯具 44.2.3 删除AP上旧的主机软件 44.2.4 从PC向AP上传FIT版本 44.2.5 指定AP为FIT模式 54.3 FIT模式切换成FAT模式 54.3.1 为FIT AP配置IP地址 54.3.2 PC上启动TFTP Server软件⼯具 54.3.3 删除AP上旧的主机软件 54.3.4 从PC向AP上传FAT版本 64.3.5 指定AP为FAT模式 61 前⾔构建WLAN⽹络可以采⽤两种⽅式，⼀种是FAT AP模式，也就是我们常说的胖AP，FAT AP不能集中管理，只能⼀台⼀台的配置和管理，对于⽆线覆盖范围有限，AP数⽬较少的情况⽐较合适。

另⼀种⽅式是采⽤⽆线控制器AC加FIT AP（瘦AP）组⽹，采⽤这种⽅式FIT AP不需要配置，所有配置和版本都从AC上下载，⽅便管理和维护；这也说明了FIT AP离开了AC是不能⼯作的，⽽FAT AP是独⽴⼯作的，不需要AC的配合。

如果AP是双模的，那么它们可以通过命令在FAT 或FIT模式之间切换。

这篇⽂档将对切换⽅法进⾏简单介绍。

2 课程⽬标掌握AP在胖瘦模式之间切换的⽅法。

3 配置准备需要进⾏模式切换的AP⼀台；console线缆⼀根、PC⼀台（已经安装了TFTP Server的软件⼯具）、⽹线⼀根；AP的FAT或FIT版本；4 模式切换操作下⾯我们将以W A1208E为例进⾏讲解，其他⽀持两种模式切换的AP的操作也是类似的。

配置同段IP：登录默认的IP是192.168.0.50/24
帐号：admin
密码：h3capadmin
修改设备管理IP：
无线服务配置：
桥接上行密码模式
设置完后点击确定
绑定射频
勾选并开启无线
之后就可以看到发出来的信号了：
这种设置的模式相当于共享交换机接口出来，也就是说DHCP是在交换机或上层设备分配的，而不是像家用路由器一样自己分配IP。

如果需要类似家用路由器那种模式请按照下面配置：
AP自己分配IP并做NAT 手动修改管理IP或者通过DHCP获取：
如果手动配置需要配置网关：
新建一个vlan：
配置vlanIP：
配置DHCP：
配置无线服务，其他和上面的配置一样：
创建ACL：
配置NAT：。

配置同段IP：登录默认的IP是192.168.0.50/24
帐号：admin
密码：h3capadmin
修改设备管理IP：
无线服务配置：
桥接上行密码模式
设置完后点击确定
绑定射频
勾选并开启无线
之后就可以看到发出来的信号了：
这种设置的模式相当于共享交换机接口出来，也就是说DHCP是在交换机或上层设备分配的，而不是像家用路由器一样自己分配IP。

如果需要类似家用路由器那种模式请按照下面配置：
AP自己分配IP并做NAT
手动修改管理IP或者通过DHCP获取：
如果手动配置需要配置网关：
新建一个vlan：
配置vlanIP：
配置DHCP：
配置无线服务，其他和上面的配置一样：
创建ACL：
配置NAT：。

胖瘦并存适用于sn开头为2198的2620，cpu是AR9300系列，flash为32M，其他版本3260不保证该教材可用一、事前1.找到一台带有串口的安装了xp的电脑，win7也可以用，32或者64都可以，不过需要单独下载超级终端使用；同时还需要下载3CDaemon及固件包，并将固件包中的固件更名为wa2600a_fat.bin备用2.准备一条console线用于连接电脑和AP3.准备两条网线，连接POE电源与电脑网卡、用于连接POE电源和AP4.修改本地网卡ip为192.168.1.1，掩码255.255.255.0，网关不用填二、上传5.打开超级终端，国家代码什么的按自己的情况填就好，没有影响，然后弹出的窗口中为新建的连接随便取个名字即可，然后点确定，弹出设置窗口，选还原默认，确定即可打开终端界面6.这时连接POE电源通电，通过console将AP连到电脑上7.过一会儿电脑的终端上回自己出现wa2620的信息和命令提示符8.输入sys，回车，进入sys界面9.这时wa2620是尖括号，显示为<wa2620>输入interface vlan 1回车，光标显示为<wa2620-interface vlan 1>，然后输入ip add 192.168.1.2 24回车，即为AP配置了192.168.1.2的地址10.在电脑上打开命令提示符窗口，ping 192.168.1.2，如果能通，则可以进入下一步，如果不能通，要逐项查找原因，不能通就无法进入下一步11.将3cd解压到桌面备用，同时将更名的固件wa2600a_fat.bin和固件包中的另一个文件apwa2600_v1.08.btw一同放入3cd所在文件夹12.打开3cd，点击左上角的configuretftp server，将upload/download的目录改为3cd的目录13.回到超级终端，如果光标显示为<wa2620-interface vlan 1>的，请输入quit，变成<wa2620>后，输入tftp 192.168.1.1getwa2600a_fat.bin，后回车，这时查看3cd界面，如果Bytes下面的数字不停增加，意味着AP正在从3cd的目录中下载fat固件到flash，此为正常，耐心等待下载完成14.回到超级终端，显示成功，如果AP这时重启了，请等待重启完成，进入下一步，没有重启直接进入下一步15.在超级终端中输入tftp 192.168.1.1 getapwa2600_v1.08.btw，跟上面一样，数字走完了，意味着上传完毕16.此时请输入dir /all，查看flash中是否有这2个新上传的文件，如果有，意味着已经成功了，再次从电脑的cmd中ping192.168.1.2，确认仍旧能连通三、更新17.还是尖括号<wa2620>，输入bootrom update file apwa2600_v1.08.btw，这时超级终端上回显示升级基础和扩展rom，耐心等待完成18.还是尖括号<wa2620>，输入bootloader filewa2600a_fat.bin，回车，这个过程很快，没有报错即为成功19.还是尖括号<wa2620>，输入ap-mode fat回车，没有报错即为成功20.输入reboot重启路由，启动过程中会看到加载的是fat版本的固件，重启完成后，输入display version，查看基础和扩展rom版本是否是1.08，是1.08即全部升级成功21.此时全部过程结束，flash中有fit和fat2个固件，可以根据需要切换。
