zemax基本介绍和操作剖析

ZEMAX手把手教程课程1：单透镜（a singlet）你将要学到的：开始ZEMAX，输入波长和镜片数据，生成光线特性曲线（ray fan），光程差曲线（OPD），和点列图（Spotdiagram），确定厚度求解方法和变量，进行简单的优化。

假设你需要设计一个F/4的镜片，焦距为100mm，在轴上可见光谱范围内，用BK7玻璃，你该怎样开始呢？首先，运行ZEMAX。

ZEMAX主屏幕会显示镜片数据编辑（LDE）。

你可以对LDE窗口进行移动或重新调整尺寸，以适合你自己的喜好。

LDE由多行和多列组成，类似于电子表格。

半径、厚度、玻璃和半口径等列是使用得最多的，其他的则只在某些特定类型的光学系统中才会用到。

L DE中的一小格会以“反白”方式高亮显示，即它会以与其他格子不同的背景颜色将字母显示在屏幕上。

如果没有一个格子是高亮的，则在任何一格上用鼠标点击，使之高亮。

这个反白条在本教程中指的就是光标。

你可以用鼠标在格子上点击来操纵LDE，使光标移动到你想要停留的地方，或者你也可以只使用光标键。

LDE的操作是简单的，只要稍加练习，你就可以掌握。

开始，我们先为我们的系统输入波长。

这不一定要先完成，我们只不过现在选中了这一步。

在主屏幕菜单条上，选择“系统（System）”菜单下的“波长（Wavelengths）”。

屏幕中间会弹出一个“波长数据（Wavelength Data）”对话框。

ZEMAX中有许多这样的对话框，用来输入数据和提供你选择。

用鼠标在第二和第三行的“使用（Use）”上单击一下，将会增加两个波长使总数成为三。

现在，在第一个“波长”行中输入486，这是氢（Hydrogen）F谱线的波长，单位为微米。

Z EMAX全部使用微米作为波长的单位。

现在，在第二行的波长列中输入587，最后在第三行输入656。

这就是ZEMAX中所有有关输入数据的操作，转到适当的区域，然后键入数据。

在屏幕的最右边，你可以看到一列主波长指示器。

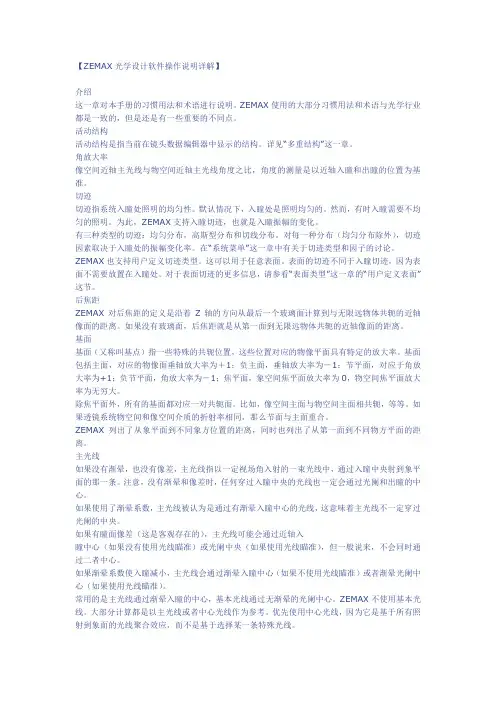

【ZEMAX光学设计软件操作说明详解】介绍这一章对本手册的习惯用法和术语进行说明。

ZEMAX使用的大部分习惯用法和术语与光学行业都是一致的，但是还是有一些重要的不同点。

活动结构活动结构是指当前在镜头数据编辑器中显示的结构。

详见“多重结构”这一章。

角放大率像空间近轴主光线与物空间近轴主光线角度之比，角度的测量是以近轴入瞳和出瞳的位置为基准。

切迹切迹指系统入瞳处照明的均匀性。

默认情况下，入瞳处是照明均匀的。

然而，有时入瞳需要不均匀的照明。

为此，ZEMAX支持入瞳切迹，也就是入瞳振幅的变化。

有三种类型的切迹：均匀分布，高斯型分布和切线分布。

对每一种分布（均匀分布除外），切迹因素取决于入瞳处的振幅变化率。

在“系统菜单”这一章中有关于切迹类型和因子的讨论。

ZEMAX也支持用户定义切迹类型。

这可以用于任意表面。

表面的切迹不同于入瞳切迹，因为表面不需要放置在入瞳处。

对于表面切迹的更多信息，请参看“表面类型”这一章的“用户定义表面”这节。

后焦距ZEMAX对后焦距的定义是沿着Z轴的方向从最后一个玻璃面计算到与无限远物体共轭的近轴像面的距离。

如果没有玻璃面，后焦距就是从第一面到无限远物体共轭的近轴像面的距离。

基面基面（又称叫基点）指一些特殊的共轭位置，这些位置对应的物像平面具有特定的放大率。

基面包括主面，对应的物像面垂轴放大率为＋1；负主面，垂轴放大率为－1；节平面，对应于角放大率为+1；负节平面，角放大率为－1；焦平面，象空间焦平面放大率为0，物空间焦平面放大率为无穷大。

除焦平面外，所有的基面都对应一对共轭面。

比如，像空间主面与物空间主面相共轭，等等。

如果透镜系统物空间和像空间介质的折射率相同，那么节面与主面重合。

ZEMAX列出了从象平面到不同象方位置的距离，同时也列出了从第一面到不同物方平面的距离。

主光线如果没有渐晕，也没有像差，主光线指以一定视场角入射的一束光线中，通过入瞳中央射到象平面的那一条。

注意，没有渐晕和像差时，任何穿过入瞳中央的光线也一定会通过光阑和出瞳的中心。

ZEMAX软件基础介绍Zemax软件的介绍ZEMAX是美国 Radiant Zemax 公司所发展出的光学设计软件，可做光学组件设计与照明系统的照度分析，也可建⽴反射，折射，绕射等光学模型，并结合优化，公差等分析功能，是套可以运算sequential及Non-Sequential的软件。

ZEMAX 有三种不同的版本：Standard 标准版（原SE）；Professional 专业版（原EE）；Premium 旗舰版（原IE）。

1主要特⾊1.1分析提供多功能的分析图形，对话窗式的参数选择，⽅便分析，且可将分析图形存成图⽂件，例如：*.BMP， *.JPG．．．等，也可存成⽂字⽂件*.txt。

1.2优化表栏式merit function参数输⼊，对话窗式预设merit function参数，⽅便使⽤者定义，且多种优化⽅式供使⽤者使⽤，诸如Local Optimization可以快速找到佳值，Global/Hammer Optimization可找到最好的参数。

1.3公差分析表栏式Tolerance参数输⼊和对话窗式预设Tolerance参数，⽅便使⽤者定义。

报表输出多种图形报表输出，可将结果存成图⽂件及⽂字⽂件。

2应⽤领域含括Projector，Camera，Scanner，Telescope，光纤耦合，照明系统、夜视系统等。

Zemax 软件的界⾯1 Zemax 软件的⼯作窗⼝Figure 1 Zemax 默认的⼯作窗⼝2 Zemax 透镜数据编辑器（LDE ）2.1 表⾯类型Zemax 在标准⾯型下有平⾯、球⾯和⼆次曲⾯等选项。

LDE 的Surface Type （表⾯类型）栏分为两列，左边⼀列分为OBJ 、STO 和IMA 三⾏，它们分别对应物⾯、光阑⾯和像⾯；右边⼀列的三⾏是左边三种表⾯的类型。

默认的表⾯类型是标准型，⽤Standard 表⽰。

OBJ 即物⾯被默认为0⾯。

表格 1 不同表⾯的⼆次曲⾯系数菜单栏⼯具栏 LDE表⾯类型曲率半径厚度玻璃半⼝径2.2表⾯的曲率半径Zemax中⾯的曲率半径有正负之分。

zemax的基础学习MTF一般都是大于0的，所以MTF曲线坐标都是第一期限。

但有时候也会出现负值，这种情况表示像的亮度起伏与原物体相反，发生对比反转，也就是相位错动了半个周期，黑的变白，白的变黑。

如何查看高斯光束的光斑大小及能量分布在physical analysis>>pop setting>>display中可以看中文的翻译是：image space f# 表示的是有效焦距和有效孔径的比paraxial working f# 表示的是2tanU的倒数，其实只有在物距在无限远的时候才和前边的一样working f# 表示的是2SinU的倒数。

主光线是在stop光阑中心点的斜线角度。

物上视场点－入瞳中心－像面的光线，如果没有渐晕，它也会通过光栏的中心，放大镜只能放大线性的东西”这种结论。

我今天突然在ZEMAX中发现我如果做短焦的时候，比如f=2.8，看到lens data editor中相面的尺寸小于在Report/prrscription data/paraxial Image Heigh 中的象高？？请问有谁知道这个是如何产生的，为什么有这种现象☆这有什么奇怪的，难道你的系统没有畸变吗是啊，好象一个是像面上的实际像高，一个是近轴（理想）像高畸变是有正负的呀我知道了，那lens data editor中相面的尺寸是实际通光孔径，而Report/prrscription data/paraxial Image Heigh 只是理想象高，所以我觉得设计时应该以lens data editor中相面的尺寸为准，大家说对吗？错，一个点通过系统之后不可能还是一个点，是一个有大小的斑，从lens data editor中看到的数据只是最大像高的数值，不能代表实际成像的大小。

在设计的时候多考虑，软件是工具而已。

那斑竹说实际的相面尺寸应该看哪里啊，看你成像点的扩散程度由于像差的原因，实际最佳像面上每一像点（斑）大小都不一致，由于轴外（垂轴）像差的关系lens data editor中的尺寸一般系统应该够了。

ZEMAXt学设计软件操作说明详解介绍这一章对本手册的习惯用法和术语进行说明。

ZEMAX使用的大部分习惯用法和术语与光学行业都是一致的，但是还是有一些重要的不同点。

活动结构活动结构是指当前在镜头数据编辑器中显示的结构。

详见“多重结构”这一章。

角放大率像空间近轴主光线与物空间近轴主光线角度之比，角度的测量是以近轴入瞳和出瞳的位置为基准。

切迹切迹指系统入瞳处照明的均匀性。

默认情况下，入瞳处是照明均匀的。

然而，有时入瞳需要不均匀的照明。

为此，ZEMAX^持入瞳切迹，也就是入瞳振幅的变化。

有三种类型的切迹：均匀分布，高斯型分布和切线分布。

对每一种分布（均匀分布除外），切迹因素取决于入瞳处的振幅变化率。

在“系统菜单” 这一章中有关于切迹类型和因子的讨论。

ZEMAX 也支持用户定义切迹类型。

这可以用于任意表面。

表面的切迹不同于入瞳切迹，因为表面不需要放置在入瞳处。

对于表面切迹的更多信息，请参看“表面类型” 这一章的“用户定义表面”这节。

后焦距ZEMAX 对后焦距的定义是沿着Z轴的方向从最后一个玻璃面计算到与无限远物体共轭的近轴像面的距离。

如果没有玻璃面，后焦距就是从第一面到无限远物体共轭的近轴像面的距离。

基面基面（又称叫基点）指一些特殊的共轭位置，这些位置对应的物像平面具有特定的放大率。

基面包括主面，对应的物像面垂轴放大率为＋1；负主面，垂轴放大率为－1；节平面，对应于角放大率为+1；负节平面，角放大率为－1；焦平面，象空间焦平面放大率为0，物空间焦平面放大率为无穷大。

除焦平面外，所有的基面都对应一对共轭面。

比如，像空间主面与物空间主面相共轭，等等。

如果透镜系统物空间和像空间介质的折射率相同，那么节面与主面重合。

ZEMAX 列出了从象平面到不同象方位置的距离，同时也列出了从第一面到不同物方平面的距离。

主光线如果没有渐晕，也没有像差，主光线指以一定视场角入射的一束光线中，通过入瞳中央射到象平面的那一条。

注意，没有渐晕和像差时，任何穿过入瞳中央的光线也一定会通过光阑和出瞳的中心。

【ZEMAX光学设计软件操作说明详解】第二章用户界面概述本章介绍了对ZEMAX用户界面进行操作的一些习惯用法，以及一些常用的窗口操作的快捷键。

一旦您学会了在整个程序中通用的简单的习惯用法，ZEMAX用起来就很容易了。

在线教程中，也有逐步学习ZEMAX使用方法的例子。

视窗的类型ZEMAX有不同类型的窗口，每类窗口完成不同的任务。

这些类型有：1、主窗口：这个窗口有很大的空白空间，顶端有标题栏，菜单栏和工具栏。

菜单栏中的命令通常与当前的光学系统相联系，成为一个整体。

2、编辑窗口：有六种不同的编辑1）透镜数据编辑；2）绩效函数编辑；3）多重结构编辑；4、额外数据（ZEMAX-EE）；5）公差数据编辑；和非顺序组件编辑（ZEMAX-EE）。

3、图形窗口：这类窗口用作呈现图像数据，例如：系统图；光线扇形图（Ran fan）；光学传递函数（MTF）；曲线（Dot Spot）……等等。

4、文本窗口：用来列出文本数据，例如：指定数据、像差系数、计算数据等。

5、对话窗口：对话框是弹出窗口，不能改变大小。

对话窗口用来改变选项和数据，如：视场；波长；孔径光阑；表面类型等。

在图像和文本窗口中，对话框也被广泛地用来改变选项，比如改变系统图中光线的数量。

除了对话框，所有窗口都能通过使用标准鼠标这键盘按钮进行移动和改变大小。

如果你对这些方法不熟悉，请参考有关Windows使用的书籍或者Windows的说明书。

主窗口的操作方法主窗口栏有几个菜单标题。

大部分菜单标题与这本手册后面的章节标题相对应。

从这些章节能够找到使用每一菜单项的具体方法。

以下是菜单的标题：File：用于镜头文件的打开、关闭、保存、重命名；Editors：用作调用（显示）其他的编辑窗口；System:用于确定整个光学系统的属性；Analysis：分析中的功能不是用于改变镜头数据，而是根据这些数据进行数字计算和图像显示分析。

包括：系统图（Layout）、Ray fans，Spot diagrams，Diffraction calculations and more。

ZEMAX光学设计软件操作说明详解找到一些资料希望对大家有用！【ZEMAX光学设计软件操作说明详解】介绍这一章对本手册的习惯用法和术语进行说明。

ZEMAX使用的大部分习惯用法和术语与光学行业都是一致的，但是还是有一些重要的不同点。

活动结构活动结构是指当前在镜头数据编辑器中显示的结构。

详见“多重结构”这一章。

角放大率像空间近轴主光线与物空间近轴主光线角度之比，角度的测量是以近轴入瞳和出瞳的位置为基准。

切迹切迹指系统入瞳处照明的均匀性。

默认情况下，入瞳处是照明均匀的。

然而，有时入瞳需要不均匀的照明。

为此，ZEMAX支持入瞳切迹，也就是入瞳振幅的变化。

有三种类型的切迹：均匀分布，高斯型分布和切线分布。

对每一种分布（均匀分布除外），切迹因素取决于入瞳处的振幅变化率。

在“系统菜单”这一章中有关于切迹类型和因子的讨论。

ZEMAX也支持用户定义切迹类型。

这可以用于任意表面。

表面的切迹不同于入瞳切迹，因为表面不需要放置在入瞳处。

对于表面切迹的更多信息，请参看“表面类型”这一章的“用户定义表面”这节。

后焦距ZEMAX对后焦距的定义是沿着Z轴的方向从最后一个玻璃面计算到与无限远物体共轭的近轴像面的距离。

如果没有玻璃面，后焦距就是从第一面到无限远物体共轭的近轴像面的距离。

基面基面（又称叫基点）指一些特殊的共轭位置，这些位置对应的物像平面具有特定的放大率。

基面包括主面，对应的物像面垂轴放大率为＋1；负主面，垂轴放大率为－1；节平面，对应于角放大率为+1；负节平面，角放大率为－1；焦平面，象空间焦平面放大率为0，物空间焦平面放大率为无穷大。

除焦平面外，所有的基面都对应一对共轭面。

比如，像空间主面与物空间主面相共轭，等等。

如果透镜系统物空间和像空间介质的折射率相同，那么节面与主面重合。

ZEMAX列出了从象平面到不同象方位置的距离，同时也列出了从第一面到不同物方平面的距离。

主光线如果没有渐晕，也没有像差，主光线指以一定视场角入射的一束光线中，通过入瞳中央射到象平面的那一条。

ZEMAX主要功能介绍1.光学设计：ZEMAX可以用于各种类型的光学设计，包括折射和反射结构的透镜、物镜、反光镜和棱镜等。

设计人员可以使用ZEMAX提供的各种工具进行光学元件的几何参数设定、曲面形状设计和光束传播仿真，从而实现光学系统的高效设计。

2.光束传播分析：通过ZEMAX的光束传播分析功能，用户可以对光束在光学系统中的传播进行模拟和优化。

这包括光束的展宽、光线反射、折射和散射等。

用户可以根据需要进行光束修正和优化，以达到预期的光学性能。

3.焦点分析：ZEMAX提供了强大的焦点分析工具，可以评估光学系统的焦点质量。

用户可以使用这些工具来分析和优化光束的聚焦度、聚焦点的大小和形状，并进行光学系统的调整，以获得更好的聚焦性能。

4.像差分析：ZEMAX能够对光学系统的像差进行分析和优化。

用户可以使用像差分析工具来评估和改进光学系统的畸变、球差、色差、像散、象散等像差参数。

通过调整光学元件的参数和位置，用户可以改善光学系统的像差性能。

5.系统优化：ZEMAX具有强大的系统优化功能，可以自动调整和优化光学系统的参数。

用户可以使用ZEMAX提供的优化算法来实现光学系统的最佳设计。

这可以包括调整曲面形状、镜片厚度、曲面间距和光学元件的位置等。

6.散射分析：ZEMAX可以进行散射分析，以评估和优化光学系统中的散射效应。

用户可以使用ZEMAX提供的散射分析工具来模拟和优化散射的光束传播和光学系统中的散射损失。

7.结果可视化：ZEMAX提供了丰富的结果可视化功能，用户可以对仿真结果进行图形和图像的展示。

这包括光束传播路径图、片面图、距离图、相位图和散射图等。

通过结果可视化功能，用户可以更清晰地理解和评估光学系统的性能。

总之，ZEMAX是一款功能强大的光学设计和仿真软件，提供了丰富的工具和功能，支持各种类型的光学元件和系统的设计、分析和优化。

无论是从事光学研发、光学工程或光学教学领域的专业人士，都可以通过ZEMAX来提高光学设计的效率和准确性，实现更好的光学系统设计和优化。

ZEMAX光学设计软件操作说明详解】介绍这一章对本手册的习惯用法和术语进行说明。

ZEMAX使用的大部分习惯用法和术语与光学行业都是一致的，但是还是有一些重要的不同点。

活动结构活动结构是指当前在镜头数据编辑器中显示的结构。

详见“多重结构”这一章。

角放大率像空间近轴主光线与物空间近轴主光线角度之比，角度的测量是以近轴入瞳和出瞳的位置为基准。

切迹切迹指系统入瞳处照明的均匀性。

默认情况下，入瞳处是照明均匀的。

然而，有时入瞳需要不均匀的照明。

为此，ZEMAX支持入瞳切迹，也就是入瞳振幅的变化。

有三种类型的切迹：均匀分布，高斯型分布和切线分布。

对每一种分布（均匀分布除外），切迹因素取决于入瞳处的振幅变化率。

在“系统菜单”这一章中有关于切迹类型和因子的讨论。

ZEMAX也支持用户定义切迹类型。

这可以用于任意表面。

表面的切迹不同于入瞳切迹，因为表面不需要放置在入瞳处。

对于表面切迹的更多信息，请参看“表面类型”这一章的“用户定义表面”这节。

后焦距ZEMAX对后焦距的定义是沿着Z轴的方向从最后一个玻璃面计算到与无限远物体共轭的近轴像面的距离。

如果没有玻璃面，后焦距就是从第一面到无限远物体共轭的近轴像面的距离。

基面基面（又称叫基点）指一些特殊的共轭位置，这些位置对应的物像平面具有特定的放大率。

基面包括主面，对应的物像面垂轴放大率为＋1；负主面，垂轴放大率为－1；节平面，对应于角放大率为+1；负节平面，角放大率为－1；焦平面，象空间焦平面放大率为0，物空间焦平面放大率为无穷大。

除焦平面外，所有的基面都对应一对共轭面。

比如，像空间主面与物空间主面相共轭，等等。

如果透镜系统物空间和像空间介质的折射率相同，那么节面与主面重合。

ZEMAX列出了从象平面到不同象方位置的距离，同时也列出了从第一面到不同物方平面的距离。

主光线如果没有渐晕，也没有像差，主光线指以一定视场角入射的一束光线中，通过入瞳中央射到象平面的那一条。

注意，没有渐晕和像差时，任何穿过入瞳中央的光线也一定会通过光阑和出瞳的中心。

【ZEMAX光学设计软件操作说明详解】第一章简介关于本手册的说明ZEMAX有三种不同的版本:ZEMAX-SE(标准版;ZEMAX-XE(扩展版;ZEMAX-EE(工程版。

这本手册涵盖了所有版本的功能,如果一些功能只在一种或者两种版本中存在,在文章中都会有标明。

如果某一种功能在ZEMAX-XE和ZEMAX-EE中能够使用,但是在ZEMAX-SE中没有,那么描述时手册中用如下文字标注出来:这一功能只在XE和EE版本中具有如果这一功能在ZEMAX-EE中具有,而在ZEMAX-XE 或者ZEMAX-SE中没有,那么描述时用下面的文子标注出来:这一功能只在ZEMAX-EE版本中具有注意,XE版本是SE版本的扩展;也就是说XE除具有SE的所有功能外,还有一些其他的功能。

同样,EE版本是XE版本的扩展。

这本手册包含微软操作系统下ZEMAX的所有三个版本。

ZEMAX@为FOCUS SOFTWARE,INC的注册商标ZEMAX能做什么?ZEMAX能够在光学系统设计中实现建模、分析和其他的辅助功能。

ZEMAX 的界面简单易用,只需稍加练习,就能够实现互动设计。

ZEMAX中有很多功能能够通过选择对话框和下拉菜单来实现。

同时,也提供快捷键以便快速使用菜单命令。

手册中对使ZEMAX时的一些惯用方法进行了解释,对设计过程和各种功能进行了描述。

ZEMAX不能做什么?ZEMAX程序和ZEMAX说明文件度不会教您如何设计镜头和光学系统,虽然程序会在光学设计和分析中起到很多的帮助,但设计者仍然是您。

ZEMAX说明文件也不是光学设计、术语和方法论的教材,ZEMAX的使用者可以得到关于使用这一程序的技术支持,但并不包括对基本的光学设计原理的指导。

如果您对光学设计缺乏经验,您可以阅读下列目录中的书。

Author(作者Title(书名Bass Handbook of OpticsBorn Wolf Principle of Optics Fischer Tadic-Galeb Optical System DesignHecht OpticsKingslake Lens Design FundamentalsLaikin Lens Design,Second EditionMahajan Aberration Theory Made SimpleO Shea Elements Modern Optical Design Rutten and van Venrooij Telescope Optics Smith,Warren Modern Lens DesignSmith,Warren Modern Optical Eengineering Welford Useful OpticsWelford Aberrations of Optics Systems Gregory Hallock Practical Computer-Aided LensDesign最重要的是,ZEMAX不能替代工程实践。

ZEMAX操作教程ZEMAX是一个可以用来设计光学系统、模拟光线传播和优化光学元件的软件。

本篇文章将向大家介绍一些关于ZEMAX的基本操作方法和一些常用功能。

希望通过这篇文章，读者可以对ZEMAX有一个初步的了解，并能够在实际使用中应用相关技巧。

在开始设计光学系统之前，我们首先需要创建一个新的光学系统。

点击菜单栏中的"File"，选择"New"，然后选择"System"。

在弹出的对话框中，输入光学系统的名称和初始物方参数。

点击"OK"后，一个新的光学系统将被创建。

接下来，我们需要添加光学元件。

点击菜单栏中的"Insert"，可以选择向光学系统中添加各种不同类型的元件，例如透镜、反射镜、衍射光栅等。

选择相应的元件后，将其拖动到视窗中的适当位置即可。

对于一些元件，还可以通过点击右键来修改其属性和参数。

添加完所有的光学元件后，我们需要设置光源和探测器。

点击菜单栏中的"Insert"，选择"Source"和"Detector"，然后将它们分别拖动到光学系统的适当位置。

通过右键点击光源和探测器，我们可以设置它们的参数，例如波长、功率、位置等。

设置完光源和探测器后，我们可以进行光线追迹仿真。

点击菜单栏中的"Analyze"，选择"Sequential Mode"。

在弹出的对话框中，选择适当的仿真参数，例如光线追迹的方式、光线数目等。

点击"OK"后，ZEMAX将自动进行光线追迹仿真，并在视窗中显示光线的传播路径和光强分布。

进行光线追迹仿真后，我们可以对光学系统进行优化。

点击菜单栏中的"Tools"，选择"Optimization"。

在弹出的对话框中，选择适当的优化方法和目标函数。

ZEMAX主要功能介绍1.建模和设计工具：ZEMAX提供了一系列建模和设计工具，使用户能够轻松创建光学元件、光学系统和光学薄膜。

用户可以使用预设的元件和表面来构建模型，也可以根据需要自定义元件和表面。

此外，ZEMAX还提供了各种设计工具，如系统优化、光路追迹、散射和吸收计算等，使设计过程更加方便和高效。

2.光束追迹和光学分析：ZEMAX具有强大的光束追踪功能，能够准确模拟和分析光束在光学系统中的传播。

用户可以通过改变光束参数、元件位置和光学参数来研究光束的传播特性，并且可以观察和分析光束在系统中的聚焦性能、衍射效果等。

此外，ZEMAX还提供了丰富的光学分析工具，如球差、像差、畸变等，用于评估和优化光学系统的性能。

3.材料和涂层库：ZEMAX内置了大量的光学材料和涂层库，用户可以方便地选择合适的材料和涂层来设计其光学系统。

材料库包含了各种光学材料的光学参数，用户可以根据实际应用需求选择最合适的材料。

涂层库包含了各种光学薄膜的参数和调制方法，用户可以根据需要为光学系统设计合适的涂层。

4.教育和培训资源：ZEMAX提供了丰富的教育和培训资源，帮助用户快速上手和深入了解软件的使用。

官方网站上提供了大量的教程、案例和视频教程，用户可以根据自己的需求选择学习内容。

此外，ZEMAX还提供了在线培训和研讨会，使用户能够与其他用户和专家进行交流和学习。

5.扩展性和接口：ZEMAX具有良好的扩展性和接口，可以与其他软件和硬件进行集成。

用户可以自定义和添加自己的插件和脚本，扩展ZEMAX的功能和应用范围。

此外，ZEMAX还支持与CAD软件、光学仪器和数据采集设备进行接口，实现数据的输入和输出。

总结起来，ZEMAX是一款功能强大的光学设计软件，具有建模和设计工具、光束追踪和光学分析、材料和涂层库、教育和培训资源以及扩展性和接口等主要功能。

它能够帮助用户快速、准确地进行光学系统的设计和优化，提高研发效率和产品质量。

无论是光学工程师、研究人员还是学生，都能够通过使用ZEMAX来实现其光学设计和仿真的需求。

第1章ZEMAX入门ZEMAX是一款使用光线追迹的方法来模拟折射、反射、衍射、偏振的各种序列和非序列光学系统的光学设计和仿真软件。

ZEMAX有3种版本：ZEMAX-SE（标准版）、ZEMAX-XE（扩展版）、ZEMAX-EE（工程版），其中ZEMAX-EE的功能最为全面。

ZEMAX的界面设计得比较简洁方便，稍加练习就能很快地进行交互设计使用。

ZEMAX的大部分功能通过都能选择弹出或下拉式菜单来实现，键盘快捷键可以用来引导或略过菜单，直接运行。

本章将要讲述ZEMAX中的有关约定的解释，界面功能的习惯用法，以及一些常用窗口操作的快捷键。

一旦学会了在整个软件中通用的、简单的习惯用法，ZEMAX用起来就很容易了。

学习目标：（1）了解界面主窗口菜单的各项功能。

（2）熟练运用快捷工具栏。

（3）熟练掌握大量光学行业中约定的解释，如优化、公差分析等。

（4）熟练掌握各对话窗口的操作，如镜头数据、波长数据等。

1.1 ZEMAX的启动与退出安装ZEMAX软件后，系统自动在桌面上产生了ZEMAX快捷图标。

同时，“开始”菜单中也自动添加了ZEMAX命令。

下面讲解ZEMAX的启动与退出。

1．ZEMAX安装成功后，需要启动ZEMAX，才能使用该软件进行设计工作。

ZEMAX 的启动有4种方式。

（1）选择“开始”菜单命令启动。

选择“开始→ZEMAX”命令，启动ZEMAX，如图1-1所示。

（2）选择桌面快捷方式图标。

安装完成，系统会在桌面上自动创建ZEMAX的快捷方式图标，双击图标便可启动ZEMAX，如图1-2所示；右键单击快捷方式图标后单击“打开”也可以启动，如图1-3所示。

如果桌面上没有快捷方式图标，可以从“开始”菜单中找到相应的程序命令发送到桌面快捷方式，如图1-4所示。

图1-1 “开始”菜单命令启动图1-2 桌面快捷方式图标图1-3 右击快捷方式启动图1-4 发送桌面快捷方式（3）选择快速方式启动。

单击任务栏快速方式图标也可以启动ZEMAX。

ZEMAX光学设计软件操作说明详解介绍这一章对本手册的习惯用法和术语进行说明。

ZEMAX使用的大部分习惯用法和术语与光学行业都是一致的，但是还是有一些重要的不同点。

活动结构活动结构是指当前在镜头数据编辑器中显示的结构。

详见“多重结构”这一章。

角放大率像空间近轴主光线与物空间近轴主光线角度之比，角度的测量是以近轴入瞳和出瞳的位置为基准。

切迹切迹指系统入瞳处照明的均匀性。

默认情况下，入瞳处是照明均匀的。

然而，有时入瞳需要不均匀的照明。

为此，ZEMAX支持入瞳切迹，也就是入瞳振幅的变化。

有三种类型的切迹：均匀分布，高斯型分布和切线分布。

对每一种分布（均匀分布除外），切迹因素取决于入瞳处的振幅变化率。

在“系统菜单”这一章中有关于切迹类型和因子的讨论。

ZEMAX也支持用户定义切迹类型。

这可以用于任意表面。

表面的切迹不同于入瞳切迹，因为表面不需要放置在入瞳处。

对于表面切迹的更多信息，请参看“表面类型”这一章的“用户定义表面”这节。

后焦距ZEMAX对后焦距的定义是沿着Z轴的方向从最后一个玻璃面计算到与无限远物体共轭的近轴像面的距离。

如果没有玻璃面，后焦距就是从第一面到无限远物体共轭的近轴像面的距离。

基面基面（又称叫基点）指一些特殊的共轭位置，这些位置对应的物像平面具有特定的放大率。

基面包括主面，对应的物像面垂轴放大率为＋1；负主面，垂轴放大率为－1；节平面，对应于角放大率为+1；负节平面，角放大率为－1；焦平面，象空间焦平面放大率为0，物空间焦平面放大率为无穷大。

除焦平面外，所有的基面都对应一对共轭面。

比如，像空间主面与物空间主面相共轭，等等。

如果透镜系统物空间和像空间介质的折射率相同，那么节面与主面重合。

ZEMAX列出了从象平面到不同象方位置的距离，同时也列出了从第一面到不同物方平面的距离。

主光线如果没有渐晕，也没有像差，主光线指以一定视场角入射的一束光线中，通过入瞳中央射到象平面的那一条。

注意，没有渐晕和像差时，任何穿过入瞳中央的光线也一定会通过光阑和出瞳的中心。
