给水管道自动排气阀使用经验分享复习课程

自动排气阀的使用方法
自动排气阀是一种工业用途上的控制装置，它能够控制管道和容器内
的压力，在安全范围内维持或者改变对应的压力。

它主要由阀体、阀芯、阀杆、手轮、调整螺母及传动机构等组件组成。

自动排气阀主要
用维持管道系统或设备中压力平衡，它可以排出多余或不需要的空气，防止外部压力控制装置过载，保护设备和管道系统免受损坏。

使用自动排气阀需要按照以下步骤：
一、安装它的安装非常简单，只需要将它安装在管道上，并将阀门与
管道中的压力设备连接起来；
二、调节它在安装完成后，可以根据不同管路压力调节自动排气阀，
一般情况下，调节范围为0.5~1.5倍工作压力；
三、检查排气阀在调完压力后，应该及时检查它的性能，如果发现有
问题，应及时处理；
四、维修和更换在使用过程中，如果发现自动排气阀出现故障，需要
尽快处理，或者更换新的，以保证系统的安全运行；
五、定期测试管道系统中的压力一般都会波动，定期测试压力变化是
必要的，及时调节自动排气阀，保持系统运行时的正常压力。

以上就是关于使用自动排气阀的方法，自动排气阀是一种既经济又安
全的压力控制设备，它能够实时检测压力变化情况，并及时调节压力，保证系统的正常运行，减少意外泄漏，确保管道系统的安全运行，且
这种设备耗电少，维护方便，经济实惠。

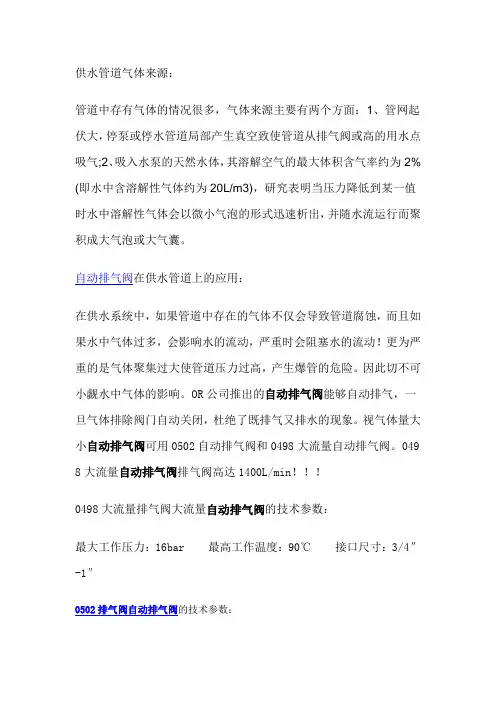

供水管道气体来源：管道中存有气体的情况很多，气体来源主要有两个方面：1、管网起伏大，停泵或停水管道局部产生真空致使管道从排气阀或高的用水点吸气;2、吸入水泵的天然水体，其溶解空气的最大体积含气率约为2% (即水中含溶解性气体约为20L/m3)，研究表明当压力降低到某一值时水中溶解性气体会以微小气泡的形式迅速析出，并随水流运行而聚积成大气泡或大气囊。

自动排气阀在供水管道上的应用：在供水系统中，如果管道中存在的气体不仅会导致管道腐蚀，而且如果水中气体过多，会影响水的流动，严重时会阻塞水的流动！更为严重的是气体聚集过大使管道压力过高，产生爆管的危险。

因此切不可小觑水中气体的影响。

OR公司推出的自动排气阀能够自动排气，一旦气体排除阀门自动关闭，杜绝了既排气又排水的现象。

视气体量大小自动排气阀可用0502自动排气阀和0498大流量自动排气阀。

049 8大流量自动排气阀排气阀高达1400L/min！！！0498大流量排气阀大流量自动排气阀的技术参数：最大工作压力：16bar 最高工作温度：90℃接口尺寸：3/4″-1″0502排气阀自动排气阀的技术参数：最大工作压力：10bar 最高工作温度：110℃连接方式：外螺纹口径：3/8″-3/4”OR排气阀自动排气阀安装注意事项：1.排气阀必须垂直安装，必须保证阀体内浮筒处于竖直状态，不能水平或倒立安装；2.由于气体密度比水小，会沿着管道一直爬到系统最高点并聚集在此，为了提高排气效率，排气阀一般都安装在系统的最高点；3.为了便于检修，排气阀一般跟隔断阀一起使用，这样拆卸排气阀是不需要关停系统；4.排气阀安装好后必须拧松黑色的防尘帽才能排气，但不能完全取掉，万一发生排气阀漏水，可拧紧防尘帽。

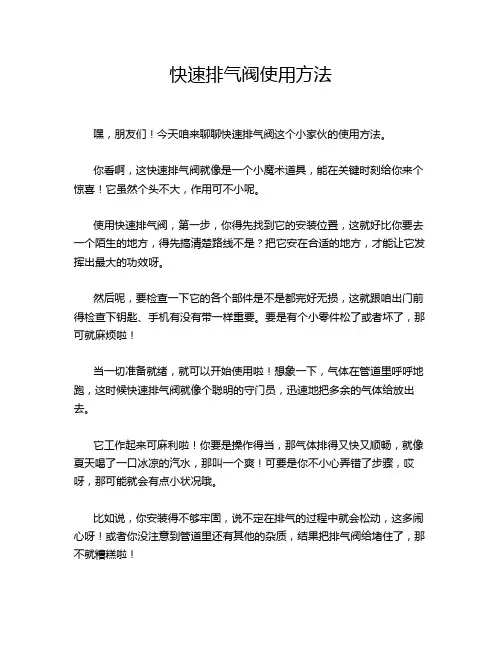

快速排气阀使用方法
嘿，朋友们！今天咱来聊聊快速排气阀这个小家伙的使用方法。

你看啊，这快速排气阀就像是一个小魔术道具，能在关键时刻给你来个惊喜！它虽然个头不大，作用可不小呢。

使用快速排气阀，第一步，你得先找到它的安装位置，这就好比你要去一个陌生的地方，得先搞清楚路线不是？把它安在合适的地方，才能让它发挥出最大的功效呀。

然后呢，要检查一下它的各个部件是不是都完好无损，这就跟咱出门前得检查下钥匙、手机有没有带一样重要。

要是有个小零件松了或者坏了，那可就麻烦啦！
当一切准备就绪，就可以开始使用啦！想象一下，气体在管道里呼呼地跑，这时候快速排气阀就像个聪明的守门员，迅速地把多余的气体给放出去。

它工作起来可麻利啦！你要是操作得当，那气体排得又快又顺畅，就像夏天喝了一口冰凉的汽水，那叫一个爽！可要是你不小心弄错了步骤，哎呀，那可能就会有点小状况哦。

比如说，你安装得不够牢固，说不定在排气的过程中就会松动，这多闹心呀！或者你没注意到管道里还有其他的杂质，结果把排气阀给堵住了，那不就糟糕啦！
所以呀，使用快速排气阀可得细心细心再细心。

别小看它，它虽然不声不响的，但在关键时刻能帮上大忙呢！
你想想，要是没有它，那些气体憋在管道里出不来，那会是什么后果？就像人憋了一口气出不来一样难受呀！
总之呢，快速排气阀就是我们的好帮手，只要我们正确地使用它，它就能为我们的工作和生活带来便利。

大家可一定要记住这些使用方法哦，让这个小家伙发挥出它最大的作用！别不当回事儿，不然等出了问题可就后悔莫及啦！。

什么是自动排气阀
•自动排气阀是一种安装于暖通系统（中央空调、热泵、壁挂炉、锅炉、太阳能、水冷系统等）以及给排水系统(市政供水、楼宇生活供水、污水处理、排水系统、消防给水等)最高点或者是其他容易聚集气体的地方，用以释放管道内的气穴的阀门
气穴的危害
•水系统管道内气穴的主要危害有以下几点：1.加剧了管道锈蚀，因为气体中有氧气，更加容易发生物理或化学反应；2.形成气堵，降低了空调的制冷或制热效果，浪费了大量能源，与现在低碳环保概念不合；3.影响水的循环，从而导致循环泵涡空，使循环泵空转烧坏！因此在暖通水系统中都会安装自动排气阀
自动排气阀结构
•自动排气阀由阀体、阀杆、浮筒以及防尘帽组成。

自动排气阀结构图
自动排气阀安装
•排气阀必须垂直安装，必须保证阀体内浮筒处于竖直状态，不能水平或倒立安装；
•由于气体密度比水小，会沿着管道一直爬到系统最高点并聚集在此，为了提高排气效率，排气阀一般都安装在系统的最高点；
•为了便于检修，排气阀一般跟隔断阀一起使用，这样拆卸排气阀是不需要关停系统；
•排气阀安装好后必须拧松黑色的防尘帽才能排气，但不能完全取掉，万一发生排气阀漏水，可拧紧防尘帽。

中央空调自动排气阀
暖气自动排气阀
太阳能高温自动排气阀
大流量自动排气阀
直角自动排气阀。

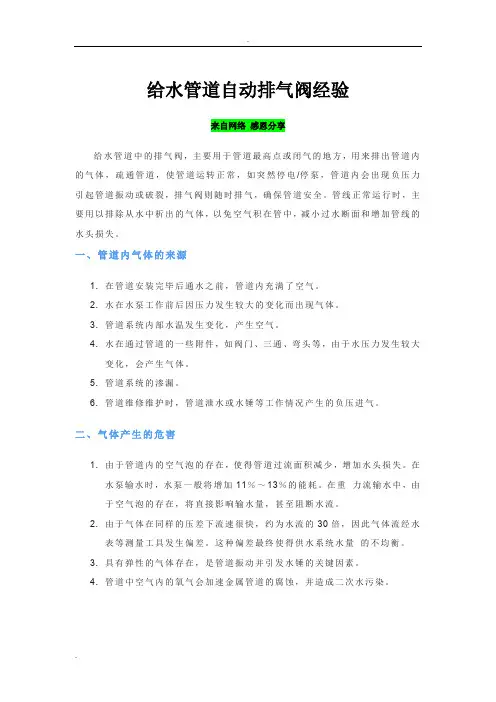

给水管道自动排气阀经验来自网络感恩分享给水管道中的排气阀，主要用于管道最高点或闭气的地方，用来排出管道内的气体，疏通管道，使管道运转正常，如突然停电/停泵，管道内会出现负压力引起管道振动或破裂，排气阀则随时排气，确保管道安全。

管线正常运行时，主要用以排除从水中析出的气体，以免空气积在管中，减小过水断面和增加管线的水头损失。

一、管道内气体的来源1. 在管道安装完毕后通水之前，管道内充满了空气。

2. 水在水泵工作前后因压力发生较大的变化而出现气体。

3. 管道系统内部水温发生变化，产生空气。

4. 水在通过管道的一些附件，如阀门、三通、弯头等，由于水压力发生较大变化，会产生气体。

5. 管道系统的渗漏。

6. 管道维修维护时，管道泄水或水锤等工作情况产生的负压进气。

二、气体产生的危害1. 由于管道内的空气泡的存在，使得管道过流面积减少，增加水头损失。

在水泵输水时，水泵一般将增加11％～13％的能耗。

在重力流输水中，由于空气泡的存在，将直接影响输水量，甚至阻断水流。

2. 由于气体在同样的压差下流速很快，约为水流的30倍，因此气体流经水表等测量工具发生偏差。

这种偏差最终使得供水系统水量的不均衡。

3. 具有弹性的气体存在，是管道振动并引发水锤的关键因素。

4. 管道中空气内的氧气会加速金属管道的腐蚀，并造成二次水污染。

三、自动排气阀的结构类型我国常见的自动排气阀类型有：浮球（筒）式、浮球（筒）杠杆式、复合（组合）式、气缸式排气阀。

许多阀门生产厂家和研制部门正加快进行排气阀新产品的开发。

新产品、新技术的广泛应用能极大降低工程系统中的危险和破坏作用，为工程的安全运行提供保障。

结构形式如下图：浮球式杠杆式复合式四、排气阀的工作原理当供水管道中有空气时，气体聚集在排气阀的上部，体内气泡堆积使浮球随水位下降，因此打开排气活塞，气体排尽后，水位上升，活塞也随之上升，关闭排气活塞。

当管道需要放空排水时，管道内出现负压，浮球则下降，外面的空气进入管道，减小管道内的负压，加速管道排水速度。

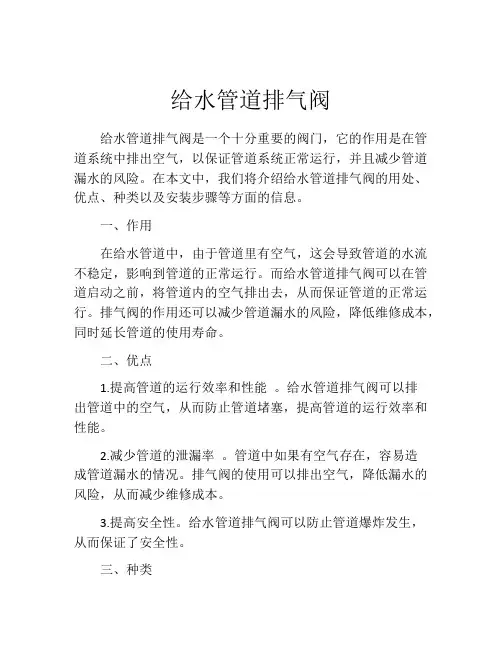

给水管道排气阀给水管道排气阀是一个十分重要的阀门，它的作用是在管道系统中排出空气，以保证管道系统正常运行，并且减少管道漏水的风险。

在本文中，我们将介绍给水管道排气阀的用处、优点、种类以及安装步骤等方面的信息。

一、作用在给水管道中，由于管道里有空气，这会导致管道的水流不稳定，影响到管道的正常运行。

而给水管道排气阀可以在管道启动之前，将管道内的空气排出去，从而保证管道的正常运行。

排气阀的作用还可以减少管道漏水的风险，降低维修成本，同时延长管道的使用寿命。

二、优点1.提高管道的运行效率和性能。

给水管道排气阀可以排出管道中的空气，从而防止管道堵塞，提高管道的运行效率和性能。

2.减少管道的泄漏率。

管道中如果有空气存在，容易造成管道漏水的情况。

排气阀的使用可以排出空气，降低漏水的风险，从而减少维修成本。

3.提高安全性。

给水管道排气阀可以防止管道爆炸发生，从而保证了安全性。

三、种类1.手动排气阀手动排气阀通常由手动控制阀门和透明的排气小杯组成。

操作方式很简单，只需要打开排气小杯和控制阀门，让气体自由流动，然后关上控制阀门和排气小杯，完成操作。

2. 自动排气阀自动排气阀通常由活塞、调节压力膜、控制阀门以及自动控制器组成。

这种排气阀的操作过程是自动进行的，适用于大型管道系统，能够自动排出管道中的空气。

四、安装步骤1.确定需要安装排气阀的位置，一般在管道的最高点和拐角处安装。

2.选用适当的排气阀，根据使用场所的具体情况选择。

3.安装排气阀，保证阀门和接头密封性并达到规定扭矩。

4.完成排气阀的连接，并注意检查有无漏气现象。

五、注意事项1.在安装排气阀时，一定要确保接头和阀门的密封性，以免出现漏气现象。

2.排气阀的安装位置要尽可能选择在管道的最高点或者拐角处，以保证排出管道中的空气。

3.对于自动排气阀的使用，要注意其自动控制器的使用和维护。

4.排气阀也需要定期检查和维护，避免因长期使用而出现故障。

总之，给水管道排气阀是管道系统中十分重要的一个部件。

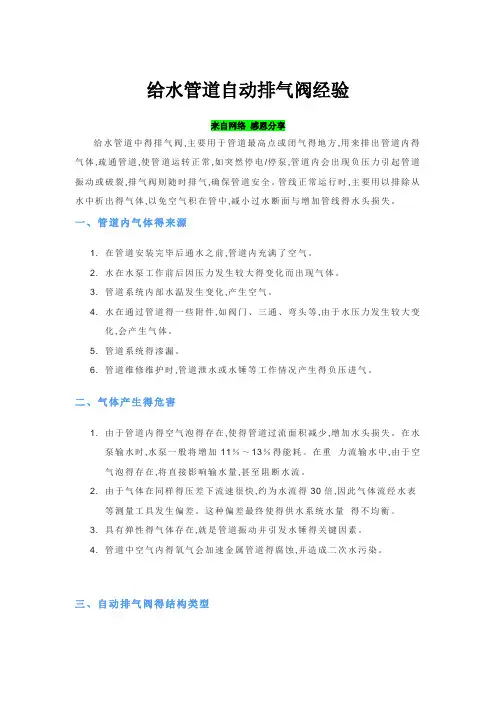

给水管道自动排气阀经验来自网络感恩分享给水管道中得排气阀,主要用于管道最高点或闭气得地方,用来排出管道内得气体,疏通管道,使管道运转正常,如突然停电/停泵,管道内会出现负压力引起管道振动或破裂,排气阀则随时排气,确保管道安全。

管线正常运行时,主要用以排除从水中析出得气体,以免空气积在管中,减小过水断面与增加管线得水头损失。

一、管道内气体得来源1. 在管道安装完毕后通水之前,管道内充满了空气。

2. 水在水泵工作前后因压力发生较大得变化而出现气体。

3. 管道系统内部水温发生变化,产生空气。

4. 水在通过管道得一些附件,如阀门、三通、弯头等,由于水压力发生较大变化,会产生气体。

5. 管道系统得渗漏。

6. 管道维修维护时,管道泄水或水锤等工作情况产生得负压进气。

二、气体产生得危害1. 由于管道内得空气泡得存在,使得管道过流面积减少,增加水头损失。

在水泵输水时,水泵一般将增加11％～13％得能耗。

在重力流输水中,由于空气泡得存在,将直接影响输水量,甚至阻断水流。

2. 由于气体在同样得压差下流速很快,约为水流得30倍,因此气体流经水表等测量工具发生偏差。

这种偏差最终使得供水系统水量得不均衡。

3. 具有弹性得气体存在,就是管道振动并引发水锤得关键因素。

4. 管道中空气内得氧气会加速金属管道得腐蚀,并造成二次水污染。

三、自动排气阀得结构类型我国常见得自动排气阀类型有:浮球(筒)式、浮球(筒)杠杆式、复合(组合)式、气缸式排气阀。

许多阀门生产厂家与研制部门正加快进行排气阀新产品得开发。

新产品、新技术得广泛应用能极大降低工程系统中得危险与破坏作用,为工程得安全运行提供保障。

结构形式如下图:常见自动排气阀结构四、排气阀得工作原理当供水管道中有空气时,气体聚集在排气阀得上部,体内气泡堆积使浮球随水位下降,因此打开排气活塞,气体排尽后,水位上升,活塞也随之上升,关闭排气活塞。

当管道需要放空排水时,管道内出现负压,浮球则下降,外面得空气进入管道,减小管道内得负压,加速管道排水速度。

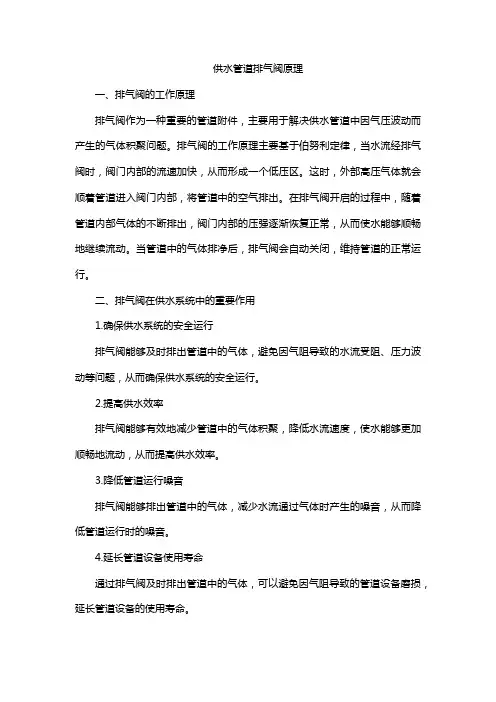

供水管道排气阀原理一、排气阀的工作原理排气阀作为一种重要的管道附件，主要用于解决供水管道中因气压波动而产生的气体积聚问题。

排气阀的工作原理主要基于伯努利定律，当水流经排气阀时，阀门内部的流速加快，从而形成一个低压区。

这时，外部高压气体就会顺着管道进入阀门内部，将管道中的空气排出。

在排气阀开启的过程中，随着管道内部气体的不断排出，阀门内部的压强逐渐恢复正常，从而使水能够顺畅地继续流动。

当管道中的气体排净后，排气阀会自动关闭，维持管道的正常运行。

二、排气阀在供水系统中的重要作用1.确保供水系统的安全运行排气阀能够及时排出管道中的气体，避免因气阻导致的水流受阻、压力波动等问题，从而确保供水系统的安全运行。

2.提高供水效率排气阀能够有效地减少管道中的气体积聚，降低水流速度，使水能够更加顺畅地流动，从而提高供水效率。

3.降低管道运行噪音排气阀能够排出管道中的气体，减少水流通过气体时产生的噪音，从而降低管道运行时的噪音。

4.延长管道设备使用寿命通过排气阀及时排出管道中的气体，可以避免因气阻导致的管道设备磨损，延长管道设备的使用寿命。

5.方便管道维护和检修排气阀的设置有利于及时发现管道中的问题，如漏水、堵塞等，便于进行维护和检修。

三、排气阀的设置与选用注意事项1.合理选择排气阀的安装位置排气阀的安装位置应根据供水系统的具体情况来确定，如局部最高点、下降坡度变大处、上升坡度变小处等。

2.选用合适的排气阀规格排气阀的规格应与管道直径相匹配，以确保排气效果。

排气阀的口径与管道直径之比一般为1：8或1:12。

3.考虑排气阀的排气量排气阀的排气量应适当，过大或过小都会影响供水系统的运行效果。

排气量过大，恢复供水能力较快，但可能会产生水锤现象；排气量过小，恢复供水能力较慢，但能避免水锤现象。

4.安装阀门在排气阀下方应安装一个同一口径的阀门，一般为闸阀，以便于控制和调节排气阀的运行。

5.定期检查和维护应定期对排气阀进行检查和维护，确保其正常运行。

自动排气阀在管道系统中，当液体或气体被输送时，经常会出现空气或气泡的问题，这些气泡或空气会在管道中堵塞和阻碍液体或气体的流动，严重影响管道的正常运行。

为了解决这个问题，工程师们设计出了一些可以自动去除气泡和空气的装置，其中自动排气阀则是一种常用的装置。

什么是自动排气阀自动排气阀又称为气体排泄装置，用于在液体管道系统中自动去除气泡或空气。

它主要由阀体、阀板、封闭盖、阀杆、弹簧等部分组成。

自动排气阀一般安装在管道的高点处，当管道中有气泡或空气时，它会通过内部节流装置将液压减小（甚至小到低于环境大气压），从而使自动排气阀中的阀板升起，将气体排出管道外部，进而保证了管道系统的正常运行。

自动排气阀的分类自动排气阀可以分为角式自动排气阀和直通式自动排气阀两种。

1.角式自动排气阀角式自动排气阀主要由阀体、塞子、阀盖、阀扳手、弹簧、过滤网等部分组成。

其结构紧凑、体积小、价格实惠，适合于一些较小的管道系统中使用，像家庭自来水管道中的自动排气阀就是采用的角式。

2.直通式自动排气阀直通式自动排气阀外形一般为四方形或六方形，其原理各个厂家也略有不同。

一般来说直通式自动排气阀不仅能排除管道中的空气和气泡，而且能够排出管道中的异物和杂质，防止其造成损坏和堵塞。

在高层建筑和重要管道系统中，直通式自动排气阀则是更为常用的一种。

自动排气阀的优缺点自动排气阀的优点如下：•能够有效地去除管道中的空气和气泡，保障液体和气体正常流动；•能够排出管道中的异物和杂质，防止堵塞和损坏；•操作便捷，无需人工干预。

自动排气阀的缺点：•安装需要合理，只有在合适的高度和位置安装，才能起到预期效果；•高层建筑中大量使用自动排气阀，将会增加维护难度。

自动排气阀的维护虽然自动排气阀在运行过程中并不需要人工干预，但仍然需要定期检验和维护，以保障其正常运行。

以下是一些自动排气阀的维护需要注意的事项：1.直通式自动排气阀需要每6个月清洗一次泄气口和阀心部位，检查弹簧的压紧度。

浅议供水管道中排气阀的设置及考前须知海丰供水工程设计尚喜权摘要：排气阀对保障供水管道系统的正常运行，降低动力费用起着极其重要的作用，因此必须首先了解供水管道中气体产生的原因，对管道的危害；其次要了解排气阀的工作原理，种类及各种排气阀适用条件，以保证能正确选用和使用排气阀，排除平安事故隐患，确保供水管道平安平稳运行。

关健词：排气阀工作原理种类安装位置选型供水管道中的排气阀，是保证供水管道平安运行的重要设备，一般设在供水管道最高点或闭气的地方，其主要作用为：当管道正常运行时，将积聚在管道内高处的气体，或管道因突然停电•停泵造成负压时，正常排气或进气，使管道运行正常。

一、排气阀的工作原理当供水管道运行时，管道中的气体一般会聚集在管道的最高处，因此排气阀一般都安装在管道最高处，当供水管道运行时，管内气体进入排气阀阀体内部后，气体会聚集在排气阀阀腔的上部，随着阀内气体的增多，压力上升，当气体压力大于管道压力时，气体会使阀腔内水面下降，此时浮筒会随着水位一起下降，翻开排气口；当气体排尽后，水位上升，浮筒也随之上升，此时排气口关闭。

当系统中产生负压时，阀腔中水面下降，排气口翻开，由于此时外界大气压力比系统压力大，所以大气通过排气口进入系统，以防止负压的危害。

二、管道内产生气体的原因1、管道施工完毕通水前，管道内积存的气体。

2、水泵运行时，水泵运转时带入的大量空气。

3、水泵工作时因泵前泵后压力调节变化较大而产生气体。

4、当管道系统因突然停泵形成负压通过排气阀进入的空气。

5、管道因维修停水而进入的空气。

三、管道存气的危害1、在一般情况下，水中约含2V0L%的溶解空气，在输水过程中，这些空气由水中不断地释放出来，聚集在管线的高点处，形成空气袋，使输水变得困难，系统的输水能力可因此下降约5-15%,由于供水管道中存在气体，严重时会形成气阻，使管道过流断面减小，使过水量减小，另外由于过流断面减少，增加水头损失，水泵能耗将增加0.11-0. 13, 使管道运行费用增大。

详解灌溉系统中的进排气阀（忽略我你一定会后悔的！）灌溉系统管道在输水过程中，管道中气体会逸出在管道高起部位积累起来，甚至形成气阻，管道中水的流速发生波动时，隆起部位形成的气囊将不断被压缩、扩张，气体被压缩后所产生的压强要比水被压缩后产生的压强大几十倍甚至上百倍，此时，这段存在隐患的管道，可能会导致下列情况：⑴管道上游通水后下游滴水不见。

因为管道内气囊阻断水流，形成水柱分离。

⑵管道内被压缩的气体，压缩到最大极限，急速膨胀，导致管道破裂。

⑶当高处水源的水，利用重力流按一定的速度向下游输送时，急速关闭上游的阀门后，由于落差及流速的惯力，管道内上游的水柱并没有立即停止，它仍按一定的速度向下游流动，此时管道内因无法及时补气形成真空，造成管道被负压吸瘪而破损。

造成以上三种情况，都是未按设计的要求安装自动排气阀、真空破坏阀所致；可能有的用户安装了自动排气阀，但因口径太小被异物堵塞丧失自动排气的功能，可能有的用户安装了自动排气阀，但选择的位置不当。

灌溉系统进排气阀布置方法灌溉系统进排气阀设计注意事项1、进排气阀的口径宜取输水管道直径的1/8-1/5，或经下式计算。

但排气阀有效排气口径不得小于其公称通径70%。

实际选用的口径较计算偏大。

公式计算出进排气阀口径指有效通气口径，并不是指连接排气阀法兰的直径，大部分进排气阀有效的通气口径要比连接法兰的直径小很多，选用时特别注意。

2.每个排气阀都应设在该管段的最高点，当管道起伏较多时，可根据其起伏高度分析是否需要增加，必须时进行相应的水力计算。

如输水管道口径较大，一条输水管道可以并排布设多个进排气阀，达到进排气的效果。

3.较平坦的有压输水管道在充水和运行期间可能有6种水气相间的形态，即层状流、波状流、段塞流、气团流、泡沫流和环状流。

工程实践证明，不能保证在管道内任何水流状态下都高速排气，在大多数工况下只能微量排气，是造成有压供水管道排气难的根源，也给输水工程造成了大量爆管事故和巨大的经济损失。

排气阀>>快速进排气阀>>快速排气阀产品名称：快速排气阀产品型号：KP产品口径：DN25～DN500产品压力：0.6~6.4Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。

阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。

工作压力1.0Mpa-50.0Mpa。

工作温度：-196℃-650℃。

连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。

驱动方式：手动、气动、液动、电动。

其它阀系列价格供用户或设计院工程项目做预算电动二通阀价格底阀价格电动二通阀价格呼吸阀阻火器价格流量计价格水处理器价格橡胶接头价格一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。

2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。

3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。

4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。

5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。

6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。

7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。

8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。

二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。
