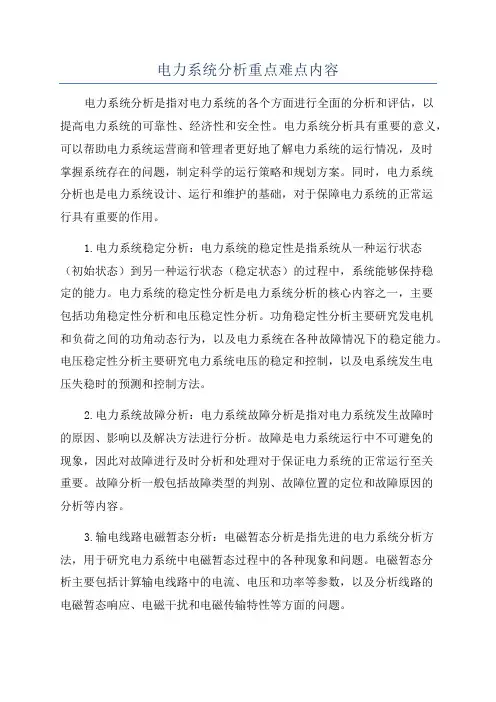

电力系统分析重点难点内容电力系统分析是指对电力系统的各个方面进行全面的分析和评估，以提高电力系统的可靠性、经济性和安全性。
电力系统分析具有重要的意义，可以帮助电力系统运营商和管理者更好地了解电力系统的运行情况，及时掌握系统存在的问题，制定科学的运行策略和规划方案。
同时，电力系统分析也是电力系统设计、运行和维护的基础，对于保障电力系统的正常运行具有重要的作用。
1.电力系统稳定分析：电力系统的稳定性是指系统从一种运行状态（初始状态）到另一种运行状态（稳定状态）的过程中，系统能够保持稳定的能力。
电力系统的稳定性分析是电力系统分析的核心内容之一，主要包括功角稳定性分析和电压稳定性分析。
功角稳定性分析主要研究发电机和负荷之间的功角动态行为，以及电力系统在各种故障情况下的稳定能力。
电压稳定性分析主要研究电力系统电压的稳定和控制，以及电系统发生电压失稳时的预测和控制方法。
2.电力系统故障分析：电力系统故障分析是指对电力系统发生故障时的原因、影响以及解决方法进行分析。
故障是电力系统运行中不可避免的现象，因此对故障进行及时分析和处理对于保证电力系统的正常运行至关重要。
故障分析一般包括故障类型的判别、故障位置的定位和故障原因的分析等内容。
3.输电线路电磁暂态分析：电磁暂态分析是指先进的电力系统分析方法，用于研究电力系统中电磁暂态过程中的各种现象和问题。
电磁暂态分析主要包括计算输电线路中的电流、电压和功率等参数，以及分析线路的电磁暂态响应、电磁干扰和电磁传输特性等方面的问题。
4.电力系统经济性分析：电力系统经济性分析主要研究电力系统的经济运行和规划，以及相关的经济问题。
经济性分析主要包括电能成本分析、电力系统成本效益评估、电价定价和公司负荷预测等内容。
通过经济性分析，可以为电力系统运营商提供合理的经济运行策略和规划方案，从而提高系统的经济效益。
1.多变量、多物理场耦合问题：电力系统是一个复杂的多变量、多物理场耦合的系统，包括电力、热力、力学等多个物理场的耦合问题。
电力系统分析知识点一、引言电力系统是现代社会不可缺少的基础设施，它负责输送和分配电能，保证各个领域的正常运行。
电力系统的分析是对电力系统运行状态、电力设备的性能以及电力负荷等方面进行研究和评估的过程。
本文将详细介绍电力系统分析的关键知识点，为读者提供深入了解电力系统的基础。
二、电力系统模型1. 输电线路模型在电力系统中，输电线路模型是对线路中电流、电压和功率等物理量进行描述的数学模型。
常见的输电线路模型有简单电路模型和复杂电路模型两种。
简单电路模型适用于短距离的输电线路，而复杂电路模型适用于长距离输电线路或者含有复杂网络的线路。
2. 发电机模型发电机模型描述了发电机的产生电能和输出电能的过程。
常见的发电机模型有同步发电机模型和异步发电机模型。
同步发电机模型适用于大型电站，异步发电机模型适用于小型分布式发电系统。
3. 变压器模型变压器模型是对变压器在系统中的运行特性进行数学建模。
变压器模型包括电压变换比、电流变换比、功率变换比等参数。
根据变压器的接线方式和运行原理的不同，变压器模型可以分为理想变压器模型和具体变压器模型。
4. 负荷模型负荷模型是对电力系统负荷的数学描述。
负荷模型可以分为恒定负荷模型和变动负荷模型。
恒定负荷模型适用于电力系统负荷基本稳定的情况，变动负荷模型适用于电力系统负荷随时间变化的情况。
三、电力系统潮流分析电力系统潮流分析是对电力系统中各个节点的电压、电流和功率进行计算和分析的过程。
电力系统潮流分析可以帮助确定电力系统的稳态工作状态，为电力系统的规划和运行提供参考依据。
常用的电力系统潮流分析方法包括潮流方程法、牛顿-拉夫逊法和改进牛顿-拉夫逊法。
四、电力系统短路分析电力系统短路分析是对电力系统中短路故障的发生和传播进行计算和分析的过程。
电力系统短路分析可以帮助确定电力系统中各个元件的短路电流和短路电压，判断短路故障的类型和影响范围，为电力系统的保护设计和操作提供依据。
常用的电力系统短路分析方法包括等效短路阻抗法、复合短路阻抗法和迭代短路阻抗法。

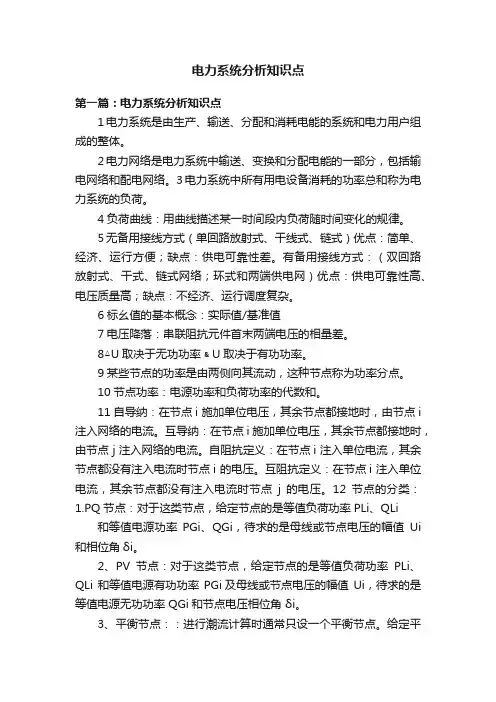

电力系统分析知识点第一篇：电力系统分析知识点1电力系统是由生产、输送、分配和消耗电能的系统和电力用户组成的整体。
2电力网络是电力系统中输送、变换和分配电能的一部分，包括输电网络和配电网络。
3电力系统中所有用电设备消耗的功率总和称为电力系统的负荷。
4负荷曲线：用曲线描述某一时间段内负荷随时间变化的规律。
5无备用接线方式（单回路放射式、干线式、链式）优点：简单、经济、运行方便；缺点：供电可靠性差。
有备用接线方式：（双回路放射式、干式、链式网络；环式和两端供电网）优点：供电可靠性高、电压质量高；缺点：不经济、运行调度复杂。
6标幺值的基本概念：实际值/基准值7电压降落：串联阻抗元件首末两端电压的相量差。
8△U取决于无功功率﹠U取决于有功功率。
9某些节点的功率是由两侧向其流动，这种节点称为功率分点。
10节点功率：电源功率和负荷功率的代数和。
11自导纳：在节点i 施加单位电压，其余节点都接地时，由节点i 注入网络的电流。
互导纳：在节点i 施加单位电压，其余节点都接地时，由节点 j 注入网络的电流。
自阻抗定义：在节点i 注入单位电流，其余节点都没有注入电流时节点i 的电压。
互阻抗定义：在节点i 注入单位电流，其余节点都没有注入电流时节点j 的电压。
12节点的分类：1.PQ节点：对于这类节点，给定节点的是等值负荷功率PLi、QLi和等值电源功率PGi、QGi，待求的是母线或节点电压的幅值Ui 和相位角δi。
2、PV节点：对于这类节点，给定节点的是等值负荷功率PLi、QLi 和等值电源有功功率PGi及母线或节点电压的幅值Ui，待求的是等值电源无功功率 QGi和节点电压相位角δi。
3、平衡节点：：进行潮流计算时通常只设一个平衡节点。
给定平衡节点的是等值负荷功率PLs、QLs和节点电压的幅值Us 和相位角δs ；待求的是等值电源功率PGs、QGs。
13第一种负荷引起偏差由调速器调整，第二种调频器14电力系统中各类发电厂机组额定容量的总和，称为电力系统容量。

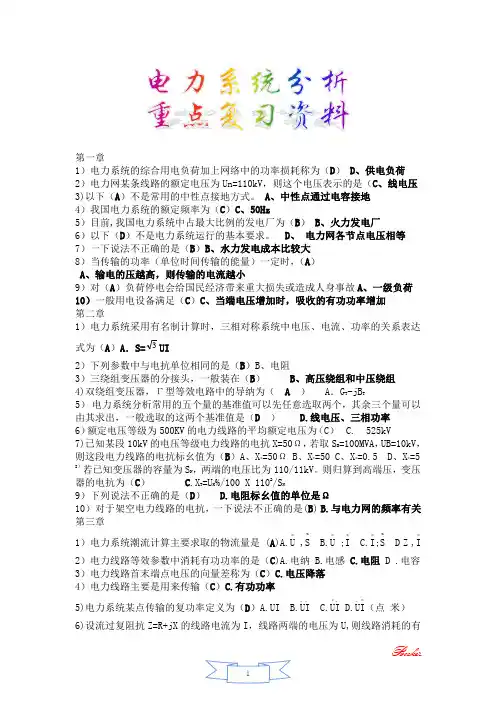

第一章1）电力系统的综合用电负荷加上网络中的功率损耗称为（D）D、供电负荷2）电力网某条线路的额定电压为Un=110kV，则这个电压表示的是（C、线电压3)以下（A）不是常用的中性点接地方式。
A、中性点通过电容接地4）我国电力系统的额定频率为（C）C、50Hz5）目前,我国电力系统中占最大比例的发电厂为（B）B、火力发电厂6）以下（D）不是电力系统运行的基本要求。
D、电力网各节点电压相等7）一下说法不正确的是（B）B、水力发电成本比较大8）当传输的功率（单位时间传输的能量）一定时，（A）A、输电的压越高，则传输的电流越小9）对（A）负荷停电会给国民经济带来重大损失或造成人身事故A、一级负荷10）一般用电设备满足（C）C、当端电压增加时，吸收的有功功率增加第二章1）电力系统采用有名制计算时，三相对称系统中电压、电流、功率的关系表达式为（A）A．S=3UI2）下列参数中与电抗单位相同的是（B）B、电阻3）三绕组变压器的分接头，一般装在（B）B、高压绕组和中压绕组4)双绕组变压器，Γ型等效电路中的导纳为（A） A．GT -jBT5）电力系统分析常用的五个量的基准值可以先任意选取两个，其余三个量可以由其求出，一般选取的这两个基准值是（D） D.线电压、三相功率6）额定电压等级为500KV的电力线路的平均额定电压为（C） C. 525kV7)已知某段10kV的电压等级电力线路的电抗X=50Ω，若取SB=100MVA，UB=10kV，则这段电力线路的电抗标幺值为（B）A、X*=50Ω B、X*=50 C、X*=0.5 D、X*=58）若已知变压器的容量为SN，两端的电压比为110/11kV。
则归算到高端压，变压器的电抗为（C）C.XT =UK%/100 X 1102/SN9）下列说法不正确的是（D） D.电阻标幺值的单位是Ω10）对于架空电力线路的电抗，一下说法不正确的是(B) B.与电力网的频率有关第三章1）电力系统潮流计算主要求取的物流量是 (A)A.U* ,S~ B.U* ;I* C.I*;S~ D Z ,I*2）电力线路等效参数中消耗有功功率的是（C)A.电纳 B.电感 C.电阻 D .电容3）电力线路首末端点电压的向量差称为（C）C.电压降落4）电力线路主要是用来传输（C）C.有功功率5)电力系统某点传输的复功率定义为（D）A.UI B.U。

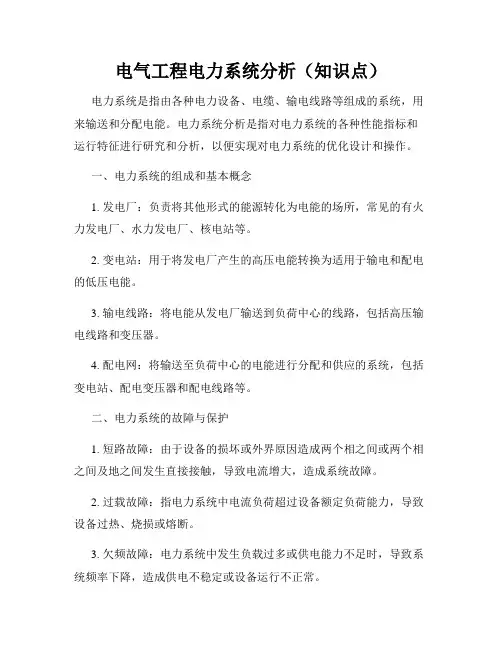

电气工程电力系统分析（知识点）电力系统是指由各种电力设备、电缆、输电线路等组成的系统，用来输送和分配电能。
电力系统分析是指对电力系统的各种性能指标和运行特征进行研究和分析，以便实现对电力系统的优化设计和操作。
一、电力系统的组成和基本概念1. 发电厂：负责将其他形式的能源转化为电能的场所，常见的有火力发电厂、水力发电厂、核电站等。
2. 变电站：用于将发电厂产生的高压电能转换为适用于输电和配电的低压电能。
3. 输电线路：将电能从发电厂输送到负荷中心的线路，包括高压输电线路和变压器。
4. 配电网：将输送至负荷中心的电能进行分配和供应的系统，包括变电站、配电变压器和配电线路等。
二、电力系统的故障与保护1. 短路故障：由于设备的损坏或外界原因造成两个相之间或两个相之间及地之间发生直接接触，导致电流增大，造成系统故障。
2. 过载故障：指电力系统中电流负荷超过设备额定负荷能力，导致设备过热、烧损或熔断。
3. 欠频故障：电力系统中发生负载过多或供电能力不足时，导致系统频率下降，造成供电不稳定或设备运行不正常。
4. 过电压故障：由于雷击、闪络、开路时切断恒定电压电路等原因导致电压突然上升，造成设备损害。
5. 保护装置：用于检测故障，并在故障发生时迅速切断电路，以保护电力系统设备和人员安全。
三、电力系统的负荷分析1. 负荷特性：电力系统负荷通常可分为恒定负荷、峰值负荷和间歇性负荷等不同类型，对系统的影响也不同，因此需要进行负荷特性分析。
2. 负荷预测：通过对历史负荷数据的统计和分析，结合一些影响因素，可以对未来负荷进行预测，以便电力系统的合理规划和运行。
3. 负荷平衡：保持电力系统的负荷平衡是系统运行的基本要求，通过合理的负荷调度和供需匹配，可以实现负荷平衡。
四、电力系统的稳态分析1. 稳态：指电力系统在给定的操作条件下，系统内各参数和变量的值保持稳定的状态。
2. 稳态计算：通过对电力系统中的各种网络参数和工作模式进行建模和仿真，可以得到系统各个节点的电压、电流和功率等稳态指标。
电力系统分析基础知识点总结电力系统分析是电力工程中重要的一部分，它涉及到电力系统的运行、规划和优化等方面。
本文将对电力系统分析的基础知识点进行总结，包括电力系统的组成、电力系统的稳态分析和暂态分析等内容。
一、电力系统的组成电力系统由发电厂、输电网和配电网组成。
发电厂负责将能源转换为电能，输电网负责将电能从发电厂输送到各个用电点，配电网负责将电能分配给最终用户。
1. 发电厂：发电厂根据能源的不同可以分为火力发电厂、水力发电厂、核能发电厂等。
发电厂的主要设备包括发电机、锅炉、汽轮机等。
2. 输电网：输电网主要由高压输电线路、变电站和配电站组成。
高压输电线路用于将电能从发电厂输送到各个变电站，变电站负责将电能从高压输电线路转换为适合分配的电压，配电站则将电能分配给最终用户。
3. 配电网：配电网主要由低压配电线路和变压器组成。
低压配电线路将电能从配电站输送到各个用户，变压器则负责将电能从高压转换为低压。
二、电力系统的稳态分析电力系统的稳态分析是指在电力系统运行稳定的情况下，对电力系统进行分析和计算。
稳态分析主要包括功率流分析、电压稳定分析和短路分析等。
1. 功率流分析：功率流分析是指在电力系统中计算各个节点的电压、功率和功率因数等参数的过程。
通过功率流分析可以确定电力系统中各个节点的电压稳定性和负荷分配情况。
2. 电压稳定分析：电压稳定分析是指在电力系统中计算各个节点的电压稳定性的过程。
电压稳定性是指电力系统中各个节点的电压是否能够保持在合理的范围内，不会出现过高或过低的情况。
3. 短路分析：短路分析是指在电力系统中计算短路电流和短路电压的过程。
短路电流是指在电力系统中发生短路故障时，电流的大小；短路电压是指在电力系统中发生短路故障时，电压的大小。
三、电力系统的暂态分析电力系统的暂态分析是指在电力系统发生突发故障或扰动时，对电力系统进行分析和计算。
暂态分析主要包括过电压分析、过电流分析和电力系统的稳定性分析等。

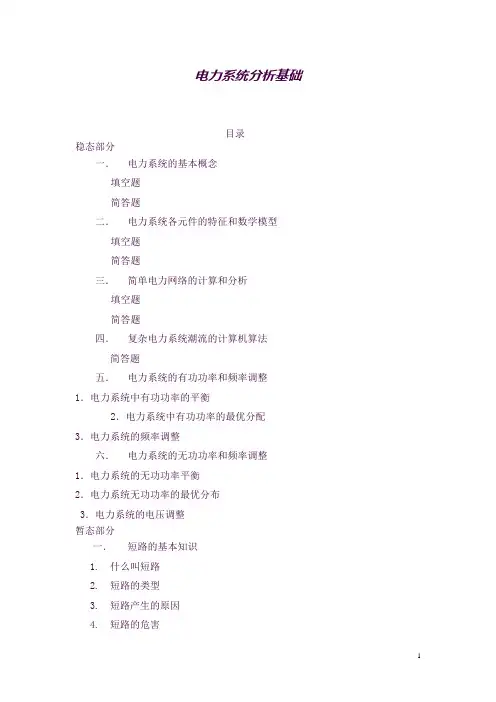

电力系统分析基础目录稳态部分一．电力系统的基本概念填空题简答题二．电力系统各元件的特征和数学模型填空题简答题三．简单电力网络的计算和分析填空题简答题四．复杂电力系统潮流的计算机算法简答题五．电力系统的有功功率和频率调整1．电力系统中有功功率的平衡2．电力系统中有功功率的最优分配3．电力系统的频率调整六．电力系统的无功功率和频率调整1．电力系统的无功功率平衡2．电力系统无功功率的最优分布3．电力系统的电压调整暂态部分一．短路的基本知识1.什么叫短路2.短路的类型3.短路产生的原因4.短路的危害5.电力系统故障的分类二．标幺制1.数学表达式2.基准值的选取3.基准值改变时标幺值的换算4.不同电压等级电网中各元件参数标幺值的计算三．无限大电源1.特点2.产生最大短路全电流的条件3.短路冲击电流im4.短路电流有效值Ich四．运算曲线法计算短路电流1．基本原理2.计算步骤3.转移阻抗4.计算电抗五．对称分量法1.正负零序分量2.对称量和不对称量之间的线性变换关系3. 电力系统主要元件的各序参数六．不对称故障的分析计算1.单相接地短路2.两相短路3.两相接地短路4.正序增广网络七．非故障处电流电压的计算1.电压分布规律2.对称分量经变压器后的相位变化稳态部分一一、填空题1、我国国家标准规定的额定电压有 3kv 、6kv、 10kv、 35kv 、110kv 、220kv 、330kv、 500kv 。
2、电能质量包含电压质量、频率质量、波形质量三方面。
3、无备用结线包括单回路放射式、干线式、链式网络。
4、有备用界结线包括双回路放射式、干线式、链式、环式、两端供电网络。
5、我国的六大电网：东北、华北、华中、华东、西南、西北。
6、电网中性点对地运行方式有：直接接地、不接地、经消弧线圈接地三种，其中直接接地为大接地电流系统。
7、我国110kv及以上的系统中性点直接接地，35kv及以下的系统中性点不接地。
二、简答题1、电力网络是指在电力系统中由变压器、电力线路等变换、输送、分配电能设备所组成的部分。

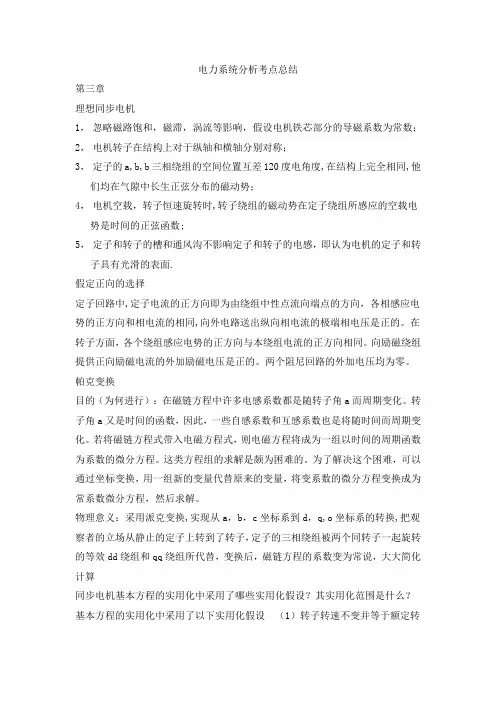

电力系统分析考点总结第三章理想同步电机1，忽略磁路饱和，磁滞，涡流等影响，假设电机铁芯部分的导磁系数为常数；2，电机转子在结构上对于纵轴和横轴分别对称；3，定子的a,b,b三相绕组的空间位置互差120度电角度,在结构上完全相同,他们均在气隙中长生正弦分布的磁动势；4，电机空载，转子恒速旋转时,转子绕组的磁动势在定子绕组所感应的空载电势是时间的正弦函数;5，定子和转子的槽和通风沟不影响定子和转子的电感，即认为电机的定子和转子具有光滑的表面.假定正向的选择定子回路中,定子电流的正方向即为由绕组中性点流向端点的方向，各相感应电势的正方向和相电流的相同,向外电路送出纵向相电流的极端相电压是正的。
在转子方面，各个绕组感应电势的正方向与本绕组电流的正方向相同。
向励磁绕组提供正向励磁电流的外加励磁电压是正的。
两个阻尼回路的外加电压均为零。
帕克变换目的（为何进行）：在磁链方程中许多电感系数都是随转子角a而周期变化。
转子角a又是时间的函数，因此，一些自感系数和互感系数也是将随时间而周期变化。
若将磁链方程式带入电磁方程式，则电磁方程将成为一组以时间的周期函数为系数的微分方程。
这类方程组的求解是颇为困难的。
为了解决这个困难，可以通过坐标变换，用一组新的变量代替原来的变量，将变系数的微分方程变换成为常系数微分方程，然后求解。
物理意义：采用派克变换,实现从a，b，c坐标系到d，q,o坐标系的转换,把观察者的立场从静止的定子上转到了转子，定子的三相绕组被两个同转子一起旋转的等效dd绕组和qq绕组所代替，变换后，磁链方程的系数变为常说，大大简化计算同步电机基本方程的实用化中采用了哪些实用化假设？其实用化范围是什么？基本方程的实用化中采用了以下实用化假设（1）转子转速不变并等于额定转速。
（2）电机纵轴向三个绕组只有一个公共磁通，而不存在只同两个绕组交链的漏磁通.为了便于实际应用，还可根据所研究问题的特点,对基本方程作进一步的简化。
