剪力墙水钻开洞工程施工设计方案方案

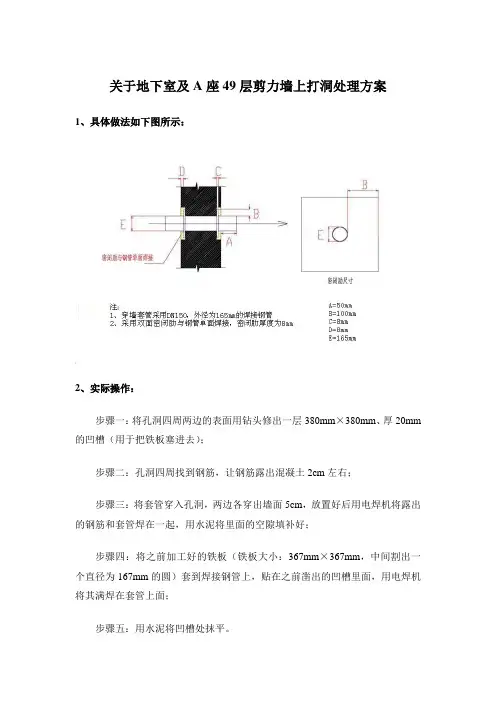

关于地下室及A座49层剪力墙上打洞处理方案
1、具体做法如下图所示：
2、实际操作：
步骤一：将孔洞四周两边的表面用钻头修出一层380mm×380mm、厚20mm 的凹槽（用于把铁板塞进去）；
步骤二：孔洞四周找到钢筋，让钢筋露出混凝土2cm左右；
步骤三：将套管穿入孔洞，两边各穿出墙面5cm，放置好后用电焊机将露出的钢筋和套管焊在一起，用水泥将里面的空隙填补好；
步骤四：将之前加工好的铁板（铁板大小：367mm×367mm，中间割出一个直径为167mm的圆）套到焊接钢管上，贴在之前凿出的凹槽里面，用电焊机将其满焊在套管上面；
步骤五：用水泥将凹槽处抹平。

天津红星国际广场逸品轩剪力墙开洞施工案审批：审核：编制：中建三局建设工程股份有限公司天津红星国际广场逸品轩项目部天津红星国际广场3#地地下室剪力墙开洞及加固案1、编制说明：1.1本案为天津红星国际广场3# 地下室剪力墙开洞及加固工程施工而编制。

1.2加固工程不同于新建工程，技术措施必须到位，因此施工时要格按施工案施工，管理好、组织好，保质保量的完成任务。

1.3因地下室外墙已完成防水卷材敷设，因此本工程需将原有卷材破除后再进行后续施工。

2、工程概况：天津红星国际广场3# 地地下室地下室因红黑站变更（TJ-3#-2013-186 联系单）新增管道安装需要，需在剪力墙上开洞安装套管，需开洞共 3 个，洞口尺寸为2 个850*600 、1 个1100*600 ，具体位置见变更。

3、开洞及加固案3.1、工艺流程：施工准备T搭设操作架T放线、验线T水钻定位T水钻开洞T套管安装固定T洞口加固T检查验收T外墙防水施工T回填。

3.2、施工及加固法3.1.1 、施工准备1、主要机具：水钻2、辅助工具：墨斗、墨水、水平尺、盒尺、红蓝铅笔等3、作业条件（1）、施工前，先清理施工区域的障碍物，清除施工面的浮土及灰皮；（2）、根据图纸放出开洞位置；（3）、熟悉图纸，做好技术交底。

3.1. 2、开洞标高为板底，为满足施工需要，采用钢管扣件搭设操作架，间距、步距均为1.5m ，顶部满铺脚手板设防护架，高度1.2m ；3.1. 2、放线、验线：开洞的直径比止水异环钢板外径大25-30mm ，根据要求放出水钻开洞的位置线，复核切割洞口无误后，采用水钻切割。

3.1.3、水钻定位：根据洞口位置线，在切割洞口位置线外侧用膨胀螺栓将钻机固定在剪力墙上。

专业资料3.1.4、水钻开洞:1、对于850*600、1100*600的洞口采用多次钻成洞，如下图:3.1.5、套管安装固定: 套筒墙外一端焊接6mm 厚钢板，钢板与剪力墙采用粘钢技术粘接密圭寸， 套筒与剪力墙之间采用高强无收缩灌浆料灌实。

剪力墙开洞及加固施工方案剪力墙是一种抗震构件，其主要作用是在地震发生时承受水平力，并将其分散到整个建筑物。

因此，在施工中对剪力墙进行开洞并加固是一项非常重要的工作。

开洞过程中，首先需要确定开洞位置，应根据建筑设计图纸和结构要求来确定开洞尺寸和位置。

开洞位置通常应避开剪力墙的刚性连接和墙体的受力构件，以避免削弱墙体的整体抗震性能。

在确定开洞位置后，需要进行墙体加固工作。

根据实际情况，可以采用以下几种方式进行剪力墙的加固：1.封堵增加墙体的刚度：可以对开洞的边界进行加固，例如在开洞周围设置混凝土梁或加固钢筋，以提高墙体的刚度。

这样可以保持墙体的整体性能，并有效消除开洞对剪力墙整体抗震性的影响。

2.加装钢结构：可以在墙体内部加装钢结构，如钢梁、钢柱等，以增加墙体的强度和刚度。

这样可以在开洞处增加支撑力，从而保持整个剪力墙的稳定性。

3.补强墙体：可以通过在墙体两侧加固钢筋网格，或在墙体内部注入高强度灌浆材料，来增加墙体的抗震性能。

这样可以有效提高墙体的承载能力和抗震性。

在进行剪力墙开洞及加固施工时，需要注意以下几点：1.施工前需制定详细的施工方案，包括开洞的尺寸、位置和加固的具体措施。

同时，要对施工过程中可能出现的风险和问题提前做好预防和应对措施的规划。

2.开洞前需要进行结构评估，确定墙体的承载能力和稳定性。

必要时应进行必要的计算和结构分析，确保开洞及加固的措施能够满足结构设计的要求。

3.施工中应严格控制施工质量，包括开洞的精度、加固材料的选用和施工工艺的操作等。

必要时可以进行非破坏性检测，确保施工质量符合要求。

4.施工过程中应注意安全，确保施工人员的人身安全和周围环境的安全。

特别是在开洞和加固过程中应做好防护措施，防止墙体坍塌或发生其他安全事故。

5.施工完毕后，需要进行验收和检测工作，确保剪力墙的开洞及加固工作符合设计要求和相关规范。

如有需要，还可以进行静力加载试验，用以验证加固效果和计算结果的准确性。

墙体开孔（水钻开孔）专项施工方案目录一、编制依据及说明 (3)1.1编制依据 (3)1.2编制说明 (3)二、工程概况 (3)三、工程特点 (3)3.1施工特点 (3)3.2施工条件 (4)四、施工准备 (4)4.1施工用水 (4)4.2施工用电 (4)4.3施工供风 (5)4.4施工现场准备 (5)4.5技术准备 (5)3.3设备准备 (6)3.4人员准备 (6)3.5施工工程量及材料 (6)五、施工计划安排 (7)六、施工方案 (7)6.1总体施工思路 (7)6.2场地清理 (7)6.3测量放线 (7)6.4脚手架搭设 (7)6.5钻孔施工 (8)6.6钢筋植筋 (9)6.7预埋管制做 (11)6.8预埋管安装 (11)七、成品保护 (12)八、钢筋、模板及混凝土施工 (12)8.1模板及支撑系统施工 (12)8.2支架搭设技术要求 (13)8.3钢筋施工 (15)8.4注浆施工 (21)8.5预埋件及预埋留孔 (22)九、质量保证措施 (22)9.1模板工程质量保证措施 (22)9.2钢筋工程质量保证措施 (23)9.3混凝土浇筑质量保证措施 (23)9.4支架搭设质量保证措施 (24)十、安全文明施工措施 (24)一、编制依据及说明1.1编制依据1、施工图纸；2、《建筑现场临时用电安全技术规程》（JGJ46-2005）；3、《建筑施工安全检查标准》（GB50011-2001）；4、《建筑工程施工质量检验评定同一标准》（GB50300-2001）；5、《建筑工程高空作业安全技术规范》（JGJ86-91）；6、《建筑安装工程资料管理规范》（DBJ01-51-2003）；1.2编制说明地铁站车站主体结构及二次结构已施工完成，根据设计联系单，因前期相关专业管线位置未确定，导致部分墙体未预留穿线管及穿线套管，现根据设计要求对缺失的预埋管及套管采用水钻进行重新开孔，以满足设计要求。

二、工程概况根据总体设计联系单，地铁站20轴~60轴在已施工完墙体上共计需开孔385个，其中孔径在Ø200以上的32个，孔径在Ø200以下的353个，预埋管及套管主要为电器人防套管、设备管线套管、给排水套管及人防通风。

剪力墙墙体开洞及加固施工方案一、施工前准备工作：1.开工前，必须对原始结构进行全面检查，确定墙体的主体材料、结构强度和受力情况。

2.根据墙体的承重能力和周边结构情况，制定合理施工方案，并征求相关专家或工程师的建议。

二、墙体开洞施工：1.根据开洞位置和尺寸，采用合适的工具进行切割或钻孔。

如果墙体是钢筋混凝土结构，应采用钻孔的方式进行开洞。

2.开洞时应根据墙体的受力情况和周边结构的要求，确定开洞的位置和尺寸，避免对原结构造成不良影响。

3.开洞后，应对洞口进行处理，保持墙体的平整和牢固性。

如需安装门窗或其他设备，应进行专门设计和施工。

4.对于开洞后的墙体，应根据需要进行防水和隔热处理，确保墙体整体的安全性和舒适性。

三、墙体加固施工：1.根据墙体的受力情况和强度需求，确定合适的加固措施。

常用的加固方式包括设置加强筋、增加钢板或钢管等。

2.加固时应根据实际情况确定加固材料和施工方法，确保加固效果和施工质量。

3.加固措施结束后，应对加固部分进行验收，确保加固的稳定性和可靠性。

4.加固后的墙体应进行装饰或修补，使其与原有墙体保持一致，同时提供美观和舒适的环境。

四、安全措施：1.在施工过程中，要严格遵守相关安全规范，采取必要的防护措施，确保施工人员的安全。

2.施工期间，要保持施工现场的整洁和秩序，避免杂物堆积和安全隐患。

3.如遇到突发情况或发现结构问题，应及时停工并报告相关部门，以便及时处理和解决。

综上所述，剪力墙墙体开洞及加固施工方案的实施需要进行详细的施工前准备工作，合理确定开洞位置和尺寸，采取适当的开洞方法，并根据墙体的受力情况和强度需求进行加固措施的选择和施工。

在施工过程中，要注意安全措施，及时处理和解决相关问题，保证施工质量和安全性。

水钻打孔施工方案水钻打孔施工方案一、施工目标：本次施工任务是对建筑物的混凝土结构进行打孔处理，以便于接线、排污等管道的敷设。

二、施工准备：1. 办理施工许可证和相关手续。

2. 准备所需的施工材料和设备，包括水钻机、钻头、水泵、输水管道等。

3. 对施工现场进行检查，并做好安全防护措施。

4. 组织施工人员进行技术培训和安全教育。

三、施工流程：1. 根据设计要求，确定打孔位置和孔径大小。

2. 在打孔位置周围搭建防护框架，以防止碎片飞溅伤人。

3. 使用水钻机进行打孔，根据不同的孔径选择合适的钻头。

4. 打孔时要保持水钻机的稳定，控制好施工进度和孔的深度。

5. 当孔的深度达到设计要求后，停止打孔，并用水泵将孔中的灰尘和碎片清理干净。

6. 对打好的孔口进行检查，确保其平整、无裂缝，并做好相应的修补工作。

四、质量控制：1. 检查打孔位置和孔的规格是否符合设计要求。

2. 检查孔口的平整度和表面是否有裂缝，对不合格的孔口进行修补处理。

3. 检查孔中是否有灰尘、碎片等杂物，确保孔口干净整洁。

五、安全措施：1. 施工现场设置明显的安全警示标志，限制非相关人员进入施工区域。

2. 施工人员必须佩戴好安全帽、防护眼镜和防尘口罩等个人防护装备。

3. 搭建防护框架时要稳固可靠，保证其能够有效防止碎片飞溅。

4. 操作水钻机时要注意稳定性，避免发生倾斜、滑动等危险情况。

5. 施工期间要注意施工现场的整洁与道路交通秩序的维持。

六、施工总结：本次施工任务顺利完成，按照设计要求进行了打孔处理，取得了良好的施工效果。

在施工过程中，我们严格按照质量控制和安全措施要求进行施工，避免了安全事故的发生。

施工人员也积极参与技术培训和安全教育，提高了工作素质和安全意识。

相信本次施工对于建筑物的管道敷设起到了积极的促进作用。

剪力墙预留洞口施工方案范本1：剪力墙预留洞口施工方案一、背景介绍剪力墙预留洞口施工是在建造结构中需要开设洞口以满足功能和设计需求的工程施工方案。

本旨在详细说明剪力墙预留洞口的施工步骤、安全措施和质量要求，以确保施工质量和工程安全。

二、施工步骤1. 确定洞口位置和尺寸1.1 根据设计图纸确定洞口位置，并在墙体上进行标记。

1.2 根据需要，使用剪力墙预留洞的具体尺寸进行设计，并在墙体上标示出实际洞口尺寸。

2. 施工准备工作2.1 准备必要的施工设备和工具，包括电动工具、钢筋剪刀、钻孔机等。

2.2 准备好所需的材料，如混凝土、钢筋等。

2.3 清理施工现场，确保周围环境整洁。

3. 洞口施工3.1 用钻孔机进行墙体预钻孔，确定洞口的边界。

3.2 使用电动工具沿预钻孔边界进行墙体切割。

3.3 清理切割过程中产生的杂物和尘土。

3.4 安装洞口加固措施，如需要在洞口周围加装钢筋配置。

3.5 浇筑混凝土，确保洞口周边的强度和稳定性。

4. 安全措施4.1 想必洞口施工现场进行安全警示标识，确保人员和设备的安全。

4.2 施工过程中必须遵守相关的安全操作规程和使用正确的防护设备。

三、质量要求1. 洞口尺寸和位置应符合设计要求，并满足相关标准。

2. 洞口周边的墙体强度和稳定性应满足结构设计的要求。

3. 洞口施工过程中不得产生明显的裂缝和破损。

四、附件本所涉及附件如下：1. 剪力墙预留洞口设计图纸2. 洞口施工实施方案3. 安全警示标识样板五、法律名词及注释本所涉及的法律名词及注释如下：1. 结构设计要求：指建造结构设计中对剪力墙预留洞口的尺寸、位置和强度要求等方面的规定。

范本2：剪力墙预留洞口施工方案一、背景介绍剪力墙预留洞口施工是建造工程中常见的一项工程。

通过在剪力墙上开设洞口，满足功能和设计需求。

本旨在详细说明剪力墙预留洞口的施工步骤、安全措施和质量要求，确保施工质量和工程安全。

二、施工步骤1. 洞口位置和尺寸确认1.1 根据设计图纸确定洞口位置，并将其标记在墙体上。

700MW光伏电池片项目三号厂房地下室剪力墙开洞及加固方案济南泰浩工程加固有限公司2012年4月12日700MW光伏电池片项目三号厂房地下室剪力墙开洞及加固方案1、编制说明：1.1 本方案为700MW光伏电池片项目三号厂房剪力墙开洞及加固工程施工而编制。

1.2加固工程不同于新建工程，技术措施必须到位，因此施工时要严格按施工方案施工，管理好、组织好，保质保量的完成任务。

2、工程概况：700MW光伏电池片项目三号仓库地下室因管道安装需要，需在剪力墙上开洞安装套管，需开洞共22个，其中DN50：10个、DN100：1个、DN150：7个、DN200：1个、DN500：1个、DN800：2个。

3、开洞及加固方案3.1、工艺流程：施工准备→放线、验线→水钻定位→水钻开洞→套管安装固定→洞口加固。

3.2、施工及加固方法3.1.1、施工准备1、主要机具：水钻2、辅助工具：墨斗、墨水、水平尺、盒尺、红蓝铅笔等3、作业条件（1）、施工前，先清理施工区域的障碍物，清除施工面的浮土及灰皮；（2）、根据图纸放出开洞位置；（3）、熟悉图纸，做好技术交底。

3.1. 2、放线、验线：开洞的直径比套筒外径大25-30mm，根据要求放出水钻开洞的位置线，复核切割洞口无误后，采用水钻切割。

3.1.3、水钻定位：根据洞口位置线，在切割洞口位置线外侧用膨胀螺栓将钻机固定在剪力墙上。

3.1.4、水钻开洞：1、直径小于300mm的洞口直接用水钻一次成孔；2、直径大于300mm的圆洞口及设备进口采用多次钻孔成洞，如下图：3.1.5、套管安装固定：套筒墙外一端焊接6mm厚钢板，钢板与剪力墙采用粘钢技术粘接密封，套筒与剪力墙之间采用高强无收缩灌浆料灌实。

套管制作示意图见下图。

3.1.6洞口加固方案：1）、对于DN50、DN100、DN150、DN200直接用水钻开洞，不需加固； 2）、对于DN500、DN800采用剪力墙两侧粘贴一层碳纤维进行加固补强。

剪力墙、楼板开洞施工专项方案一、各种新开洞口做法1、剪力墙上开洞:洞开设前均先搭设好脚手架作为作业面，根据设计要求在墙体上放出切割位置线；切割剪力墙洞口时，先待切墙体分成0.5×0.5m小块田字形分段切割，切割成每快的重量不宜超过300kg，以利切割及搬运。

用水钻从中心向四周带型切割，总体施工顺序由上至下进行切割。

水钻排孔切割后人工剔凿扩展50mm，保留钢筋，将原墙内钢筋对折焊接，用高强修补砂浆抹平，再按照图纸设计进行加固。

剪力墙门洞节点图2、楼板上开洞切割楼板时，在切割周边1m范围内采用满堂脚手架进行支撑加固，切割区内搭设满堂脚手架，上铺架板和密目网，防止混凝土碎块跌落到下层楼板，对楼板产生影响；板上放海绵，防止水钻及切割锯用水到处流淌，保持施工操作面的清洁。

分段切割示意图1）楼板切割，重新植筋、浇筑混凝土：切割楼板洞口时，洞口尺寸大于1m×1m的先使用水钻在待切割的楼板中央切割出一个1m×1m的施工洞，以便于液压钳的施工。

再使用液压钳破碎混凝土楼板；在距切割边缘线200mm的范围停止液压钳破碎施工，采用采用人工剔凿施工，保留原楼板中钢筋。

洞口尺寸小于1m×1m的用水钻从中心向四周带型切割。

切割混凝土楼板时，保证其他结构构件不受损害，并在墙支座处保留原钢筋，钢筋原钢筋长度﹥50mm。

洞口切割后按照图纸设计要求植筋，重新浇筑C35混凝土。

2）楼板切割洞口，不保留钢筋：切割楼板时，按照设计要求，不需要保留原结构钢筋的洞口采用水钻排孔切割配合液压钳进行切割施工。

洞口尺寸大于1m×1m的先使用水钻在待切割的楼板中央切割出一个1m×1m的施工洞，以便于液压钳的施工。

再使用液压钳破碎混凝土楼板；在距切割边缘线200mm的范围停止液压钳破碎施工，采用水钻或切割锯沿切割边缘线切割混凝土楼板，以防止液压钳破碎混凝土造成周边混凝土结构的损坏。

最后用人工剔凿进行修边。

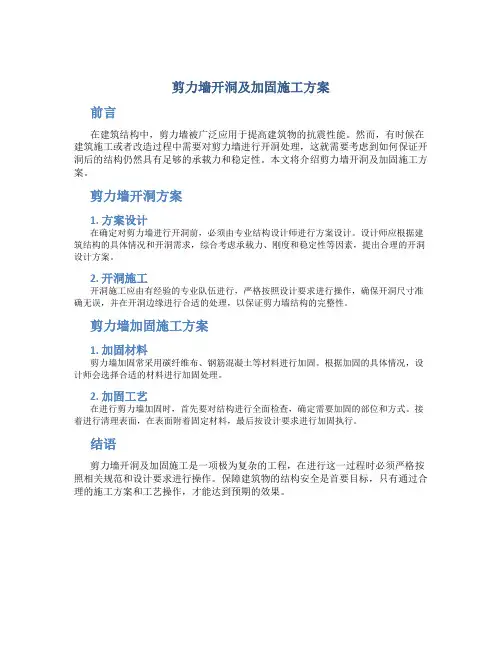

剪力墙开洞及加固施工方案
前言
在建筑结构中，剪力墙被广泛应用于提高建筑物的抗震性能。

然而，有时候在建筑施工或者改造过程中需要对剪力墙进行开洞处理，这就需要考虑到如何保证开洞后的结构仍然具有足够的承载力和稳定性。

本文将介绍剪力墙开洞及加固施工方案。

剪力墙开洞方案
1. 方案设计
在确定对剪力墙进行开洞前，必须由专业结构设计师进行方案设计。

设计师应根据建筑结构的具体情况和开洞需求，综合考虑承载力、刚度和稳定性等因素，提出合理的开洞设计方案。

2. 开洞施工
开洞施工应由有经验的专业队伍进行，严格按照设计要求进行操作，确保开洞尺寸准确无误，并在开洞边缘进行合适的处理，以保证剪力墙结构的完整性。

剪力墙加固施工方案
1. 加固材料
剪力墙加固常采用碳纤维布、钢筋混凝土等材料进行加固。

根据加固的具体情况，设计师会选择合适的材料进行加固处理。

2. 加固工艺
在进行剪力墙加固时，首先要对结构进行全面检查，确定需要加固的部位和方式。

接着进行清理表面，在表面附着固定材料，最后按设计要求进行加固执行。

结语
剪力墙开洞及加固施工是一项极为复杂的工程，在进行这一过程时必须严格按照相关规范和设计要求进行操作。

保障建筑物的结构安全是首要目标，只有通过合理的施工方案和工艺操作，才能达到预期的效果。

墙上打孔水钻施工方案1. 方案背景在建筑、室内装修和家具安装过程中，经常需要在墙上进行打孔施工。

而钻孔时需要考虑墙体的材质、孔洞的深度和直径等因素，以确保施工的效果和安全性。

本文档将介绍墙上打孔水钻施工的方案和注意事项。

2. 施工准备工作在进行墙上打孔施工前，需要做一些准备工作，以确保施工的顺利进行。

以下是准备工作的步骤：2.1 确定打孔位置首先，需要确定打孔的位置。

根据需要打孔的用途，可以根据设计图纸或标记墙上打孔的位置。

2.2 检查墙体材质不同的墙体材质需要使用不同的钻头和打孔技术。

在打孔之前，需要对墙体进行检查并确定其材质，以选择适用的钻头和工具。

2.3 准备工具和材料根据打孔的要求，准备好相应的工具和材料。

通常需要准备水钻、打孔模板、螺丝刀、打孔液、防尘套等工具和材料。

3. 水钻打孔施工步骤以下是墙上水钻打孔的一般施工步骤：3.1 确定孔洞大小和深度根据所需的孔洞大小和深度，选择合适的钻头，并使用钻头长度标记确定打孔的深度。

3.2 固定打孔模板根据确定的打孔位置，使用螺丝刀固定打孔模板，以确保打孔的准确性和稳定性。

3.3 制定打孔顺序根据打孔位置和数量，制定合理的打孔顺序，以提高施工效率和减少墙面的破坏。

3.4 使用打孔液在打孔之前，可以适量使用打孔液涂抹在打孔位置，以降低摩擦力和减少钻孔时产生的热量。

3.5 进行打孔操作使用合适的水钻和打孔技术进行打孔操作。

保持稳定的手持姿势，适量施加适当的压力，避免过度的振动和摩擦。

3.6 清理孔洞打孔完成后，使用吹风机或刷子清理孔洞中的碎屑和灰尘，以保持孔洞的清洁。

4. 安全注意事项在进行墙上打孔水钻施工时，需要注意以下安全事项：•佩戴个人防护装备：在施工过程中，应佩戴安全帽、防护眼镜、口罩和手套等个人防护装备，以保护自身安全。

•注意电线和水管位置：在施工前，应确定墙体内是否有电线和水管等管线，以避免损坏或触电事故的发生。

•避免过度施工：不要过度施加力量，以免损坏墙体或钻头断裂，引起安全事故。

剪力墙、楼板开洞专项施工方案范本一：剪力墙专项施工方案1.工程概述1.1 工程名称1.2 工程地址1.3 工程描述2.工程准备2.1 工程资料准备2.2 施工人员和机械设备配置2.3 人员培训和安全教育3.施工前准备3.1 剪力墙施工方案制定3.2 围护结构施工准备3.3 材料采购和质量检查4.施工步骤4.1 基础施工4.2 剪力墙的布置4.3 剪力墙的砌筑过程4.4 梁、柱与剪力墙的连接4.5 各层墙体施工4.6 缝隙处理和墙体防渗处理5.安全措施5.1 施工现场安全防护5.2 机械设备操作安全5.3 高空作业安全5.4 现场环境保护6.质量控制6.1 施工过程中的质量检查6.2 剪力墙的细部处理检查6.3 施工完成后的质量验收7.施工进度控制7.1 施工计划制定7.2 施工进度监控和调整8.施工总结与收尾工作8.1 工程总结8.2 收尾工作安排8.3 施工档案整理9.附件本文档涉及的附件包括：设计图纸、施工图纸、剪力墙材料采购清单、施工进度表、质检记录等。

10.法律名词及注释- 剪力墙：指由混凝土或钢筋混凝土等材料组成的墙体结构，用于吸收和抵抗建筑物地震力的作用。

- 围护结构：指用于保护剪力墙的各种结构构件，包括地基、地下室墙、槽钢等。

范本二：楼板开洞专项施工方案1.工程概述1.1 工程名称1.2 工程地址1.3 工程描述2.工程准备2.1 工程资料准备2.2 施工人员和机械设备配置2.3 人员培训和安全教育3.施工前准备3.1 楼板开洞施工方案制定3.2 结构安全评估3.3 材料采购和质量检查4.施工步骤4.1 洞口定位和标定4.2 施工现场准备4.3 楼板补强处理4.4 洞口的开挖4.5 洞口的尺寸和形状调整4.6 洞口边缘的处理5.安全措施5.1 施工现场安全防护5.2 机械设备操作安全5.3 高空作业安全5.4 现场环境保护6.质量控制6.1 施工过程中的质量检查6.2 洞口尺寸和形状的检测6.3 施工完成后的质量验收7.施工进度控制7.1 施工计划制定7.2 施工进度监控和调整8.施工总结与收尾工作8.1 工程总结8.2 收尾工作安排8.3 施工档案整理9.附件本文档涉及的附件包括：设计图纸、施工图纸、洞口开挖工具和材料清单、施工进度表、质检记录等。

剪力墙水钻开洞施工方案1.准备工作：确认钻孔位置并标记，根据需要准备相应的水钻、水泥封堵材料、防护设备等。

清理工作区域，确保安全、整洁。

2.施工准备：确认施工现场安全，尤其是周围的悬挂物品和设备需要进行固定和保护，以防止意外事故发生。

佩戴个人防护用品，包括护目镜、耳塞、手套等。

3.钻孔定位：根据设计要求，在剪力墙上进行标定，确定准确的钻孔位置和尺寸。

使用水平仪和测量工具确保标志的准确度和一致性。

4.钻孔设备：选择适当的水钻和配套的钻头，确保足够的能力和适当的直径以应对具体的施工需求。

准备足够的备用钻头，以防钻头损坏或携带。

5.钻孔施工：根据标志的位置使用水钻进行钻孔，注意稳定和准确。

根据需要适时喷洒冷却水，以降低钻头的温度，并减少灰尘和碎屑的产生。

6.钻孔深度：根据设计要求以及管道、电线等的穿越需求进行钻孔深度的控制。

使用透明塑料管等工具进行测量，确保达到预期的深度。

7.清理钻孔：使用吸尘器等工具清理钻孔内部的灰尘和碎屑，保持清洁，并为封堵做准备。

8.封堵钻孔：使用特制的水泥封堵材料填充钻孔，确保封堵牢固、平整。

根据需要，可以使用导管、密封胶等辅助材料进行封堵。

9.检查质量：对每个钻孔进行仔细的检查，确保封堵完好无损，没有渗漏和裂缝。

如有问题及时进行修复。

10.清理施工现场：施工完成后，清理施工现场，清除垃圾和杂物，恢复现场的整洁和安全。

总之，在进行剪力墙水钻开洞施工时，严格按照设计要求进行操作，确保操作规范、安全可靠。

同时，合理选择钻孔位置和尺寸，选择适当的钻孔设备和材料进行施工，确保施工质量。

处理好施工现场，减少对其他施工的影响，并遵守环境保护要求。

剪力墙水钻开洞施工方案一、工程概况剪力墙是建筑物的重要组成部分，起支撑和抗震的作用。

在建筑改造或者装修中，有时需要在剪力墙上开凿洞口，例如安装门窗、通风设备或者布置管道等。

本方案就剪力墙水钻开洞施工进行详细说明，以确保施工安全及效果。

二、工程准备1.施工前，需对剪力墙进行详细的结构分析和评估，确保开洞不会损坏剪力墙的抗震性能。

2.细化设计洞口的尺寸和位置，根据需求确定洞口的宽度、高度和深度等参数。

3.进行现场勘测，了解剪力墙的具体情况、墙体厚度以及周边管线等。

三、施工工艺及步骤1.水平控制线和垂直控制线的标定：根据设计要求，确定洞口的具体位置和尺寸，并在剪力墙上标定好水平和垂直基准线。

2.安装防护措施：在工作面周围设置合理的围挡和警示标志，保障施工区域的安全。

3.选择合适的水钻：根据剪力墙的材料和厚度选择合适的水钻头，并进行必要的试钻，确保设备和材料的适用性。

4.开始水钻：根据设计要求，在剪力墙上定位洞口的边界线，并采用水钻逐渐开孔。

在施工过程中，要严格控制水钻的速度和进钻深度，避免过大的振动和对墙体的损伤。

5.清理孔杂物：开孔后，使用吹风机或者抽风机对孔内进行彻底清理，确保孔口无残留碎屑。

6.加强处理：根据剪力墙的结构及其他相关要求，对孔口进行加强处理。

一般可采用镶嵌钢筋或者加装特殊的加固件等方式进行加强，增加剪力墙的承力能力。

7.完工验收：施工完成后，对开洞部位进行验收，检查孔口的尺寸、平整度及加强处理的质量。

四、安全措施1.操作人员必须配备个人防护装备，如安全帽、防护眼镜、防护手套等。

2.施工现场需设置合理的警示标志，确保人员和设备的安全。

3.操作人员必须熟悉操作规程和设备使用方法，并严格按照规定操作。

4.使用水钻时需掌握好进钻速度，避免过快过慢导致设备损坏或者对墙体造成不良影响。

5.施工现场必须保持整洁，杂物和碎屑需及时清理，防止绊倒和引发意外。

五、质量与安全验收1.建设单位需组织相关专业人员进行质量验收，确认开洞施工符合设计要求和相关标准。

水钻钻孔切割施工方案一工程概况根据设计变更要求现将原有的剪力墙开孔过金属线槽，线槽规格为100MM*500MM,需要在剪力墙墙体上开孔，达到金属线槽安装要求，所以采用水钻保护性静力切除。

二.编制依据1、《混凝土结构加固技术规程》（CECS25：90）2、《混凝土结构设计规范》（GB50010—2002）；3、《建筑现场临时用电安全技术规程》（JGJ46—88）；4、《建筑机械使用安全技术规程》（JGJ33—86）。

三.具体施工流程和施工方法1.施工工艺流程在施工现场周围拉设施工警戒线和保护成品-------------标出门洞切割位置线------水钻定位-----------以定位孔各向两边平行扩开两个孔-------------清理工作面------------清理残渣2. 具体施工工艺及方法1. 在施工现场周围拉设施工警戒线，由于线槽安装高度为2.8米，需要要搭一个脚手架。

2. 根据安装要求在作业面上标出需要切割的位置。

3. 水钻施工：（1）水钻切割具体工艺:用电钻打出固定螺栓孔---放入膨胀螺栓---装固定螺杆---固定水钻---开始切割在施工过程中.根据混凝土开洞所带来原结构损伤.采用直径为160毫米的钻头一次性在一个平面一次开出4个孔.四.施工部署1、工程目标：甲方要求工期紧。

并严格按ISO9002标准程序，把握整个施工过程，在整个施工管理、工艺质量、工期及其它各项经济技术指标上创一流水平。

2、质量目标：加固施工确保达到施工图纸要求、《混凝土结构加固技术（CECS25:90）3、工期目标:合理统筹安排，确保甲方施工需要工期4、现场管理目标：强化施工现场科学管理、创一流水平工地，坚决杜绝一切重大安全事故，贯彻执行施工现场安全、文明施工有关规定，争创安全文明工地。

5、任务划分：本工程由我公司负责植筋加固、分项施工工作。

6、施工安排：：本工程拟按空间实际情况及不同施工工艺划分工作面，结合工序要求组织分区分段施工：五. 施工安全及注意事项1. 高空作业时必须系好安全带穿安全穿防滑鞋。

剪力墙、楼板开洞施工专项方案一、各种新开洞口做法1、剪力墙上开洞:洞开设前均先搭设好脚手架作为作业面，根据设计要求在墙体上放出切割位置线；切割剪力墙洞口时，先待切墙体分成0.5×0.5m小块田字形分段切割，切割成每快的重量不宜超过300kg，以利切割及搬运。

用水钻从中心向四周带型切割，总体施工顺序由上至下进行切割。

水钻排孔切割后人工剔凿扩展50mm，保留钢筋，将原墙内钢筋对折焊接，用高强修补砂浆抹平，再按照图纸设计进行加固。

剪力墙门洞节点图2、楼板上开洞切割楼板时，在切割周边1m范围内采用满堂脚手架进行支撑加固，切割区内搭设满堂脚手架，上铺架板和密目网，防止混凝土碎块跌落到下层楼板，对楼板产生影响；板上放海绵，防止水钻及切割锯用水到处流淌，保持施工操作面的清洁。

分段切割示意图1）楼板切割，重新植筋、浇筑混凝土：切割楼板洞口时，洞口尺寸大于1m×1m的先使用水钻在待切割的楼板中央切割出一个1m×1m的施工洞，以便于液压钳的施工。

再使用液压钳破碎混凝土楼板；在距切割边缘线200mm的范围停止液压钳破碎施工，采用采用人工剔凿施工，保留原楼板中钢筋。

洞口尺寸小于1m×1m的用水钻从中心向四周带型切割。

切割混凝土楼板时，保证其他结构构件不受损害，并在墙支座处保留原钢筋，钢筋原钢筋长度﹥50mm。

洞口切割后按照图纸设计要求植筋，重新浇筑C35混凝土。

2）楼板切割洞口，不保留钢筋：切割楼板时，按照设计要求，不需要保留原结构钢筋的洞口采用水钻排孔切割配合液压钳进行切割施工。

洞口尺寸大于1m×1m的先使用水钻在待切割的楼板中央切割出一个1m×1m的施工洞，以便于液压钳的施工。

再使用液压钳破碎混凝土楼板；在距切割边缘线200mm的范围停止液压钳破碎施工，采用水钻或切割锯沿切割边缘线切割混凝土楼板，以防止液压钳破碎混凝土造成周边混凝土结构的损坏。

最后用人工剔凿进行修边。

剪力墙水钻开洞施工方案一、工程概述本工程为_____项目，位于_____，总建筑面积为_____平方米。

由于建筑功能变更及设备安装等需求，需要在部分剪力墙部位进行水钻开洞施工。

本次开洞数量为_____个，洞口尺寸主要有_____等。

二、施工准备1、技术准备熟悉施工图纸，明确开洞位置、尺寸及相关技术要求。

进行现场勘察，了解周边环境及结构状况。

编制施工方案，并向施工人员进行技术交底。

2、材料准备准备好水钻、钻头、钻杆、水管等设备及配件。

准备好防护用品，如安全帽、安全带、防护眼镜等。

准备好清理洞口及运输废料的工具。

3、现场准备清理施工现场，确保施工区域无障碍物。

在施工区域设置警示标识，禁止无关人员进入。

接通施工所需的水电。

三、施工工艺流程1、定位放线根据施工图纸，在剪力墙上准确放出开洞位置，并做好标记。

2、安装水钻将水钻固定在支架上，调整好钻头与墙面的垂直度。

连接好水管和电源。

3、钻孔启动水钻，缓慢推进钻头，开始钻孔。

钻孔过程中要保持水钻的稳定，控制好钻进速度和压力。

按照预定的洞口轮廓，依次进行钻孔。

4、清理洞口钻孔完成后，使用工具将洞口周边的混凝土碎屑清理干净。

5、运输废料将清理出的废料及时运输至指定地点。

四、施工要点1、定位放线必须准确无误，偏差应控制在允许范围内。

2、水钻安装要牢固可靠，避免在钻孔过程中发生晃动。

3、钻孔时要不断加水冷却，防止钻头过热损坏。

4、控制好钻进速度和压力，避免对周边结构造成过大影响。

5、洞口清理要彻底，保证洞口尺寸和形状符合要求。

五、质量控制1、建立质量管理体系，明确各岗位职责。

2、对施工人员进行质量培训，提高质量意识。

3、严格按照施工工艺流程进行操作，加强过程控制。

4、对洞口尺寸、位置等进行检查，偏差超过允许范围的要及时处理。

5、做好施工记录，确保质量可追溯。

六、安全措施1、施工人员必须佩戴好安全帽、安全带、防护眼镜等防护用品。

2、水钻设备要定期检查和维护，确保其性能良好。

剪力墙墙体开洞及加固施工方案.docx 剪力墙墙体开洞及加固施工方案1.项目介绍本项目旨在对剪力墙墙体进行开洞及加固工程，以满足建筑物的空间需求和结构强度要求。

2.施工准备2.1 检查剪力墙的结构状况和设计要求2.2 制定施工方案并提交给相关部门审核2.3 准备施工所需的设备、材料和人力资源3.施工步骤3.1 封闭开洞区域3.1.1 根据设计要求确定开洞的位置和大小3.1.2使用临时承重构件支撑开洞区域，确保安全施工3.1.3 在开洞区域周围设置临时围护措施3.2 开洞3.2.1 采用合适的工具进行墙体开洞，保证洞口的平整和精确度3.2.2 清理开洞区域的碎片和灰尘，确保施工环境整洁3.3 加固3.3.1 根据结构设计要求选择合适的加固方案和材料3.3.2 将加固材料正确安装到开洞后的墙体中，保证加固效果和施工质量3.3.3 对加固后的墙体进行检查和测试，确保其结构强度符合要求4.施工方案的监督和验收4.1 施工过程中的监督和检查4.1.1 设立临时巡检制度，定期对施工现场进行巡查4.1.2 按照相关规定，对施工质量、安全和进度进行监督检查4.2 完工验收4.2.1 对施工质量进行评估，检查加固后的墙体是否符合设计要求4.2.2 按照相关规定，进行竣工验收并出具相应的验收报告5.工程总结本次剪力墙墙体开洞及加固工程顺利完成，施工过程中严格按照相关规定进行操作，取得了良好的加固效果。

附件：开洞及加固施工图纸、施工方案审核意见单、竣工验收报告等相关文件。

注释：1.剪力墙：又称抗剪墙，是建筑结构中用来抵抗水平力作用的一种墙体构件。

2.结构强度：指建筑结构在设计载荷下的承载能力。

3.开洞区域：指需要在剪力墙中开设门洞或窗洞的区域。

最佳的剪力墙墙体开洞及加固施工方案1.工程背景本项目是针对剪力墙墙体的开洞及加固施工方案，旨在提供全面的解决方案，满足建筑物的使用需求同时保证结构的强度和安全性。

2.施工准备2.1 剖析剪力墙的结构特点和设计要求2.2 制定施工方案并与专业人员、设计师和业主等相关方进行沟通和协调2.3 做好施工前的准备工作，包括选购、运输和安放必要的设备、材料以及人员配备等3.施工步骤3.1 封闭开洞区域3.1.1 根据设计要求确定墙体开洞位置、尺寸和形状3.1.2 封闭开洞区域的周边，避免施工过程中的危险和灰尘等对周围环境的影响3.1.3 采取必要的临时支撑措施，确保施工期间的墙体稳定3.2 开洞3.2.1 使用合适的工具和技术对剪力墙进行开洞，保证洞口的规整和精确度3.2.2 清理开洞区域的碎片和尘土，保持施工现场整洁3.3 加固3.3.1 根据设计要求，选取适合的加固方案和材料3.3.2 将加固材料正确安装到开洞后的墙体中，确保加固效果和施工质量3.3.3 对加固后的墙体进行质量检查，以确保其满足相关要求和标准4.施工方案的监督和验收4.1 施工过程的监督和检验4.1.1 建立临时巡查制度，定期检查施工现场的进度和质量4.1.2 根据法律法规和工程要求，对施工进行监督检查，确保安全施工4.2 完工验收4.2.1 对施工质量进行评价和验收，确保加固后的墙体符合安全要求和设计规范4.2.2 按照相关规定进行竣工验收，并出具相应的验收报告5.总结本次剪力墙墙体开洞及加固施工工作按计划顺利完成，加固后的墙体满足了结构强度和使用功能的要求，工程质量可靠、安全可控。
