电力系统习题

第三章 电力系统潮流计算一、填空题1. 输电线路始末两端电压的向量差称为 。

2. 输电线路始末两端电压的数值差称为 。

3. 输电线路始端电压或末端电压与线路额定电压的差值称为 。

4. 电力系统的潮流计算是求解电力网 、 以及 。

5. 所谓 是指输电线首端与末端电压的(相量)之差。

是指输电线某点的实际电压与额定电压的(数值)的差。

6. 两端供电网络的两端电压相等时其 。

二、判断题 1. 电压降落的表达式为 （ ）2. 电压损耗的表达式为 （ ）3. 所谓线损率系指线路上损耗的电能与线路始端输入电能的比值。

（ ）4. 在环型网络的潮流中，其有功分点与无功分点总是重合的（ ）。

5. 线路首端的电压一定高于末端的电压。

( )6. 高压电网中无功功率分点的电压最低。

（ ）7. 任何多电压等级环网中都存在循环功率。

（ ）三、选择题1． 输电线路单位长度的电阻主要决定于（ D ）。

A 材料与对地高度B 电晕损耗与电压C 几何均距与半径D 材料与截面大小2． 线路电压在220KV 及以上时，采用分裂导线的目的是（ ）。

A 减少导线重量B 增大导线应力C 增大线路电容D 减少电晕与线路电抗3． 架空输电线路全换位的目的是（ ）。

A 使三相线路的电阻参数相等；B 使三相线路的电抗与电纳参数相等；C 减小线路电抗；D 减小线路电阻。

4． 架空输电线路的电抗与导线之间几何平均距离的关系为（ A ）。

A 几何平均距离越大，电抗越大；B 几何平均距离越大，电抗越小；C 输电线路的电抗与几何平均距离无关；D 改变导线之间的几何平均距离可以明显改变线路的电抗。

5． 架空输电线路的电纳与导线之间几何平均距离的关系为（ ）。

A 几何平均距离越大，电纳越大；B 几何平均距离越大，电纳越小；U j U U U δ+∆=-.2.1U U U∆≈-21C 输电线路的电纳与几何平均距离无关；D 改变导线之间的几何平均距离可以明显改变线路的电纳。

电力系统分析练习题+答案一、单选题（共20题，每题1分，共20分）1、目前，我国运行最高直流线路额定电压等级为(____)。

A、$±800kV$B、$±750kV$C、$±1100kVD、±500kV$正确答案：C2、供电线路长，负荷变动较大的中枢点，应该采用(____)。

A、$恒调压B、顺调压$C、$逆调压$D、$常调压$正确答案：C3、500kV系统中性点运行方式经常采用(____)。

A、不接地$B、$经电抗接地$C、$直接接地$D、$经电阻接地正确答案：C4、某电厂中由两台型号相同100MW的汽轮机组，调差系数为4，机组满载时的频率为49.5Hz,发电厂的功率为50MW时的频率为(____)。

A、$50.5Hz$B、$50Hz$C、51Hz$D、$50.05Hz正确答案：C5、判断同步发电机并列运行静态稳定性的实用判据是(____)。

A、$dP/dδ<0$B、$dP/dδ=0$C、dP/dδ>0$D、$dP/dδ≥0正确答案：C6、用对称分量法分析时，若各序分量具有独立性，则此电路应满足(____)。

A、$非线性、参数不对称$B、$线性、参数对称C、非线性、参数对称$D、$线性、参数不对称$正确答案：B7、某变压器铭牌上额定电压为110±2×2.5%，它共有(____)个分接头。

A、3个$B、$5个$C、$7个D、$6个$正确答案：B8、电力线路中，电抗X主要反映导线通过交变电流时产生的(____)。

A、$磁场效应$B、热效应$C、$电场效应$D、$电晕损耗正确答案：A9、系统频率上升将使负荷所需要的有功功率(____)。

A、增大$B、$减小$C、$不变$D、$以上情况都有可能正确答案：A10、电压控制的目的不包括(____)。

A、$保持系统有功功率平衡B、$保持供电电压在正常范围内，保证用户的供电质量$C、保持电网枢纽电压水平，保证系统稳定运行$D、$减小网络损耗$正确答案：A11、三相短路的附加电抗等于(____)。

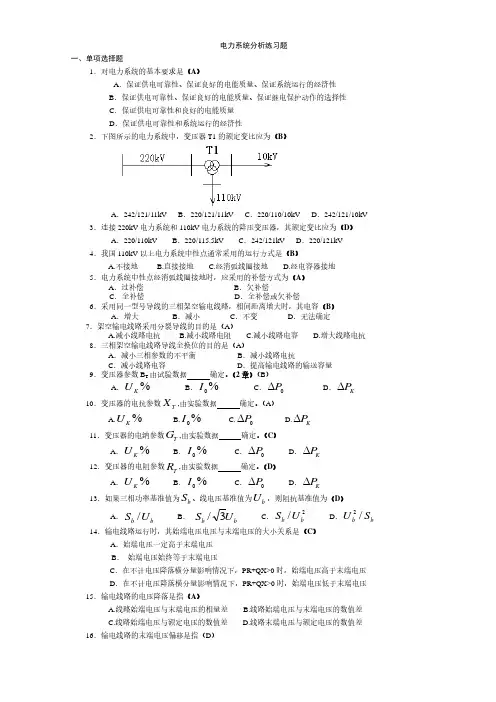

电力系统分析练习题 一、单项选择题 1．对电力系统的基本要求是（A） A．保证供电可靠性、保证良好的电能质量、保证系统运行的经济性 B．保证供电可靠性、保证良好的电能质量、保证继电保护动作的选择性 C．保证供电可靠性和良好的电能质量 D．保证供电可靠性和系统运行的经济性 2．下图所示的电力系统中，变压器 T1 的额定变比应为（B）
= x ( 2) 的情况下，发பைடு நூலகம் BC 两相短路金属性接
Ea
C.
1.5Ea
/ ds 0
C.
D.
3Ea
D． dM E
36．异步电动机运行静态稳定的判据是（9 章） （B） A． dPE
/ d 0
B． dM E
dPE / d 0
/ ds 0
37． 关于变压器中性点经小电阻接地的作用，下述说法中正确的是（C） A．可以提高各种短路故障情况下系统并列运行的暂态稳定性 B．只能提高三相短路和两相短路情况下系统并列运行的暂态稳定性 C．只能提高接地短路情况下系统并列运行的暂态稳定性 D．只能提高电力系统并列运行的静态稳定性 38．快速切除故障元件可以提高电力系统中同步发电机并列运行的暂态稳定性，其原理是（A） A．增大了最大减速面积，减小了加速面积 B．增大了最大减速面积 C．减小了加速面积 D．减小了最大减速面积，增大了加速面积 二、多项选择题 1．下面所列各种电力网接线方式中，属于有备用接线方式的是（B C D E） A．单回路放射式 B．环式 C．双回路干线式
D. 短路电流包含有周期和非周期两种分量，其中周期分量幅值保持不变，非周期分量随时间衰减到零 30．在高压系统中，最恶劣短路情况是指（A） A．短路前空载，短路发生在电源电动势瞬时值过零时 B．短路前空载，短路发生在电源电动势瞬时值最大时 C．短路前负荷电流最大，短路发生在电源电动势瞬时值过零时 D．短路前负荷电流最大，短路发生在电源电动势瞬时值最大时 31．发电厂高压母线发生短路时，短路电流冲击系数取（C） A．1.8 B．1.9 C．1.85 D．2.0 32．关于无限大电源供电情况下发生三相短路时短路电流中的非周期分量，下述说法中正确的是（D） A．三相短路电流中的非周期分量起始值相等 B．空载情况下发生三相短路时，三相短路电流中的非周期分量起始值相等 C．负载情况下发生三相短路时，三相短路电流中的非周期分量起始值相等 D．任何情况下发生三相短路时，三相短路电流中的非周期分量起始值都不会相 等 33．关于同步发电机定子绕组与转子绕组的互感系数，下面正确的是（A） A．所有同步发电机定子绕组与转子绕组的互感系数都是随转子转动周期性变化 的 B．隐极式同步发电机定子绕组与转子绕组的互感系数是常数 C．凸极式同步发电机定子绕组与转子绕组的互感系数是常数 D．所有同步发电机定子绕组与转子绕组的互感系数都是常数 34．关于具有架空地线的输电线路，下面正确的是（B） A. 架空地线的导电性能越好，输电线路的零序电抗越大 B. 架空地线的导电性能越好，输电线路的零序电抗越小 C. 架空地线的导电性能越好，输电线路的正序电抗越小 D. 架空地线的导电性能越好，输电线路的正序电抗越大 35．在中性点不接地系统中，在不计电阻影响并认为 x (1) 地时，故障处 A 相对地电压 U a 的大小为（C） A．0 B.

[例2—1］一条220kV的输电线,长180km,导线为LGJ-400（直径2.8cm)，水平排列,相间距7m，求该线路的R,X，B,并画等值电路.解：电阻：电抗:电纳:等值电路：［例2-2］220kV架空线,水平排列，相间距7m，每相为分裂导线,计算直径21.88mm，分裂间距400mm，求每相单位长度的电阻、电抗和电纳。

解:电阻：电抗:电纳：[例2-3］一长度为600 km 的500kV 架空线路，使用4×LGJQ-400 四分裂导线，。

试计算该线路的形等值电路参数。

解（1）精确计算。

计算形等效电路参数：（2)使用近似算法计算。

与准确计算相比,电阻误差—0.4%，电抗误差-0。

12%，电纳误差—0.24%，本例线路长度小于1000km ，用实用近似公式计算已能够满足精确要求。

如果直接取这时,电阻误差达15%，电抗误差7%，电纳误差—3。

4％，误差已较大。

例2－4 330kV架空线路的参数为试分别计算长度为100,200，300，400和500线路的π型等值参数的近视值，修正值和精确值。

解首先计算100km线路的参数（一）(二）修正参数计算（三) 精确参数计算计算双曲线函数。

利用公式sh(x+jy)=shxcosy+jchxsinych（x+jy)=chxcosy+jshxsiny将之值代入，便得II型电路的精确参数为[例2—5］有一台SFL120000/110型的向10kV网络供电的降压变压器，铭牌给出的实验数据为：试计算归算到高压侧的变压参数.解由型号知，各参数如下：例2—6 三相三绕组降压变压器的型号为SFPSL—120000/220，额定容量为120MVA/120MVA/60MVA,额定电压为:220kV/121kV/11kV,,, ，，，，，,求变压器归算到220kV 侧的参数，并作出等值电路。

解：（1）求各绕组的电阻同理可得：电阻计算如下:(2)求各绕组电抗电抗计算：变压器阻抗参数：（3）求导纳例2—7试计算2—15（a）所示输电系统各元件电抗的标幺值。
