组态王与西门子CP5611或CP5622通讯卡MPI通讯配置文档(S7-300)

WINCC连接Siemens PLC的常用方式说明：a.文档并未列出所有的WINCC连接Siemens品牌PLC的所有方法，只是列举了一些常用的方法。

b.在各种连接方式中的参数设置可能会略有不同，在此列出的步骤和参数只是一套可以连通的设置方法。

一．WINCC使用CP5611通讯卡通过MPI连接PLC前提条件I) 通过CP5611实现PLC系统与WINCC6.0通讯的前提条件是在安装有WINCC的计算机上安装CP5611通讯板卡。

II) 使用STEP7编程软件能够通过MPI正常连接PLC。

1．STEP 7 硬件组态STEP7设置MPI通讯，具体步骤不在此详述，可参考如下图1.1示：图1.1注意：新建一个MPI网络用来通讯，设置MPI网络的地址和波特率，且记住，在随后的设置中需要匹配。

2．安装CP5611通讯板卡安装CP5611，并安装驱动程序，具体CP5611的安装过程和注意事项可参考如下链接:/cs/document/26707026?caller=view&lc=zh-CN3．添加驱动程序和系统参数设置打开WINCC工程在Tag Management-->SIMATIC S7 PROTOCOL SUITE->MPI右键单击MPI，在弹出菜单中点击System Parameter，弹出System Parameter-MPI 对话框，选择Unit标签，查看Logic device name（逻辑设备名称）。

默认安装后，逻辑设备名为MPI如图1.3所示：图1.2图1.34．设置Set PG/PC Interface进入操作系统下的控制面板，双击Set PG/PC Interface图标。

在Access Point of the Application:的下拉列表中选择MPI (WINCC)，如图1.4所示，而后在Interface Parameter Assignment Used:的列表中，点击CP5611(MPI)，而后在Access Point of the Application:的下拉列表中显示：MPI(WINCC) CP5611(MPI)，如图1.5所示：图1.4图1.5设置CP5611的通讯参数,点击Properties…按钮，弹出Properties-CP5611(MPI)属性对话框，设置参数，如图1.6所示：重要的参数如下所示：Address:CP5611的地址（MPI地址必须唯一，建议设置为0）Transmission Rate:MPI网络的传输速率（默认为187.5Kbps）您可以修改，但必须和实际连接PLC 的MPI端口的传输速率相同Highest Station Address:MPI网络的最高站地址（必须和PLC的MPI网络参数设置相同）图1.6诊断MPI网络，点击Diagnostic…按钮，进入诊断对话框。

组态王与西门子CP5611或CP5622通讯卡
MPI通讯（S7-300）
配置文档
组态王与西门子CP5611或CP5622通讯卡MPI通讯(S7-300)配置
文档
一、安装环境
1、安装西门子PLC编程软件step7V5.5。

2、电脑操作系统WIN7旗舰版32位系统
3、组态王6.60SP1版本。

4、组态王MPI驱动KVD_S7200AND300MPI60.3.46.10版本。

二、硬件连接
将CP5611或CP5622通讯卡插入计算机PCI插槽。

为了保证通讯质量建议使用西门子公司提供的专用电缆和网络接头。

具体连线方法请参见西门子硬件使用手册或咨询西门子公司。

一般情况下MPI网络中连接的最后一个设备上的网络接头的终端电阻应该打到ON（有效）状态。

三、西门子软件配置
1、打开西门子PLC编程软件step7V5.5,打开硬件配置如下图3-1所示。

CPU315-2DP前面的2为PLC在机架上的槽号。

对应组态王地址*.*格式的小数点后的值。

图3-1
双击“CPU315-2DP”弹出CPU属性窗口，如下图3-2所示。

箭头标示的2为MPI接口的站地址，对应组态王地址*.*格式的小数点前的值。

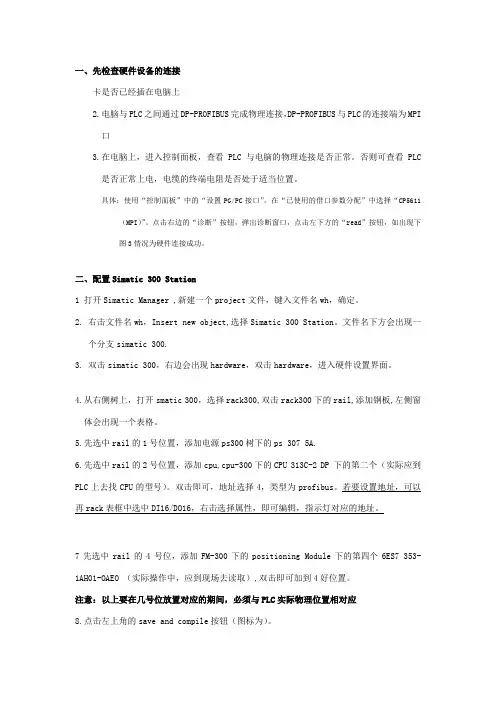

一、先检查硬件设备的连接卡是否已经插在电脑上2.电脑与PLC之间通过DP-PROFIBUS完成物理连接，DP-PROFIBUS与PLC的连接端为MPI口3.在电脑上，进入控制面板，查看PLC与电脑的物理连接是否正常。

否则可查看PLC是否正常上电，电缆的终端电阻是否处于适当位置。

具体：使用“控制面板”中的“设置PG/PC接口”。

在“已使用的借口参数分配”中选择“CP5611（MPI）”。

点击右边的“诊断”按钮，弹出诊断窗口，点击左下方的“read”按钮，如出现下图3情况为硬件连接成功。

二、配置Simatic 300 Station1 打开Simatic Manager ,新建一个project文件，键入文件名wh，确定。

2. 右击文件名wh，Insert new object,选择Simatic 300 Station。

文件名下方会出现一个分支simatic 300.3. 双击simatic 300，右边会出现hardware，双击hardware，进入硬件设置界面。

4.从右侧树上，打开smatic 300，选择rack300,双击rack300下的rail,添加钢板,左侧窗体会出现一个表格。

5.先选中rail的1号位置，添加电源ps300树下的ps 307 5A.6.先选中rail的2号位置，添加cpu,cpu-300下的CPU 313C-2 DP 下的第二个（实际应到PLC上去找CPU的型号）。

双击即可，地址选择4，类型为profibus。

若要设置地址，可以再rack表框中选中DI16/DO16，右击选择属性，即可编辑，指示灯对应的地址。

7先选中rail的4号位，添加FM-300下的positioning Module下的第四个6ES7 353- 1AH01-OAEO （实际操作中，应到现场去读取）,双击即可加到4好位置。

注意：以上要在几号位放置对应的期间，必须与PLC实际物理位置相对应8.点击左上角的save and compile按钮（图标为）。

WINCC连接Siemens PLC的常用方式显示订货号说明：a.文档并未列出所有的WINCC连接Siemens品牌PLC的所有方法，只是列举了一些常用的方法。

b.在各种连接方式中的参数设置可能会略有不同，在此列出的步骤和参数只是一套可以连通的设置方法。

一．WINCC使用CP5611通讯卡通过MPI连接PLC前提条件I) 通过CP5611实现PLC系统与WINCC6.0通讯的前提条件是在安装有WINCC的计算机上安装CP5611通讯板卡。

II) 使用STEP7编程软件能够通过MPI正常连接PLC。

1．STEP 7 硬件组态STEP7设置MPI通讯，具体步骤不在此详述，可参考如下图1.1示：图1.1注意：新建一个MPI网络用来通讯，设置MPI网络的地址和波特率，且记住，在随后的设置中需要匹配。

2．安装CP5611通讯板卡安装CP5611，并安装驱动程序，具体CP5611的安装过程和注意事项可参考如下链接:/CN/view/zh/267070263．添加驱动程序和系统参数设置打开WINCC工程在Tag Management-->SIMATIC S7 PROTOCOL SUITE->MPI右键单击MPI，在弹出菜单中点击System Parameter，弹出System Parameter-MPI对话框，选择Unit标签，查看Logic device name（逻辑设备名称）。

默认安装后，逻辑设备名为MPI如图1.3所示：图1.2图1.34．设置Set PG/PC Interface进入操作系统下的控制面板，双击Set PG/PC Interface图标。

在Access Point of the Application:的下拉列表中选择MPI (WINCC)，如图1.4所示，而后在Interface Parameter Assignment Used:的列表中，点击CP5611(MPI)，而后在Access Point of the Application:的下拉列表中显示：MPI(WINCC) CP5611(MPI)，如图1.5所示：图1.4图1.5设置CP5611的通讯参数,点击Properties…按钮，弹出Properties-CP5611(MPI)属性对话框，设置参数，如图1.6所示：重要的参数如下所示：Address:CP5611的地址（MPI地址必须唯一，建议设置为0）Transmission Rate:MPI网络的传输速率（默认为187.5Kbps）您可以修改，但必须和实际连接PLC 的MPI端口的传输速率相同Highest Station Address:MPI网络的最高站地址（必须和PLC的MPI网络参数设置相同）图1.6诊断MPI网络，点击Diagnostic…按钮，进入诊断对话框。
