实验报告实验项目名称: 血氧饱和度光电信号处理电路设计一、实验目的1.了解血氧饱和度测试的意义和无创伤测试基本原理。
2.掌握血氧饱和度双路光电电路设计。
3.掌握信号滤波及放大电路二、实验环境 硬件:PC 机,基本配置CPU PII 以上,内存256M 以上; 软件:Proteus 、keil4三、实验原理1.血氧饱和度测定的意义血氧饱和度是衡量人体血液携带氧能力的重要参数。
由于氧通过呼吸进入细胞进而被血红蛋白所氧合是由多个环节组成,其中任何一个环节出现问题均可导致供氧障碍。
监测动脉血氧饱和度可以对肺的氧合和血红蛋白携带能力进行估计,在临床上具有重要的意义。
在临床实践中,估计动脉氧合能力有多种方法,最常用的是取动脉血,但这种方法需要动脉穿刺或者插管,且不能连续监测。
无创伤检测动脉血氧饱和度的方法,是一种采用脉搏血氧测量法的动脉血氧饱和度测量方法,它的特点是能够在无创伤条件下实现连续测量动脉血氧饱和度,使用方便,应用前景广泛。
2.脉搏血氧测量法基本建模原理脉搏血氧测量法的原理是基于光学定律-----朗伯特—比尔定律建立无创伤血氧饱和度测量的模型和基于光学脉搏容积描记法建立动脉组织的模型。
比尔定律认为:光通过物质时,它的强度会或多或少的减弱,这种现象叫做光的吸收。
实验证明:当单色光通过溶液时,透射光的强度与溶液的浓度、厚度、入射光的波长有关。
称为吸光度。
换言之,如果我们测出吸光度,而厚度、入射光的波长已知,则可以计算出溶液的浓度。
脉搏血氧测量正是利用了这一原理。
在脉搏血氧测量法中,假设忽略动脉血管中其它成份影响仅考虑氧合血红蛋白(HbO2)和还原血红蛋白(Hb),则血氧饱和度SpO2的定义是:SpO2=HbHbO HbO C C C 222HbO C 表示氧合血红蛋白含量;HB C 表示还原血红蛋白含量。
两种血红蛋白在红光谱区吸收差别很大,而在近红外光谱区,吸收差别较小,所以不同氧饱和度的血液光吸收程度主要与两种血红蛋白含量比例有关。

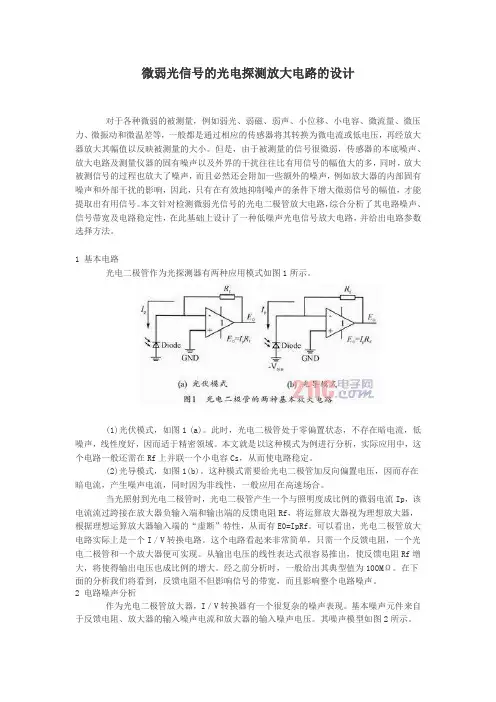

微弱光信号的光电探测放大电路的设计对于各种微弱的被测量,例如弱光、弱磁、弱声、小位移、小电容、微流量、微压力、微振动和微温差等,一般都是通过相应的传感器将其转换为微电流或低电压,再经放大器放大其幅值以反映被测量的大小。
但是,由于被测量的信号很微弱,传感器的本底噪声、放大电路及测量仪器的固有噪声以及外界的干扰往往比有用信号的幅值大的多,同时,放大被测信号的过程也放大了噪声,而且必然还会附加一些额外的噪声,例如放大器的内部固有噪声和外部干扰的影响,因此,只有在有效地抑制噪声的条件下增大微弱信号的幅值,才能提取出有用信号。
本文针对检测微弱光信号的光电二极管放大电路,综合分析了其电路噪声、信号带宽及电路稳定性,在此基础上设计了一种低噪声光电信号放大电路,并给出电路参数选择方法。
1 基本电路光电二极管作为光探测器有两种应用模式如图1所示。
(1)光伏模式,如图1 (a)。
此时,光电二极管处于零偏置状态,不存在暗电流,低噪声,线性度好,因而适于精密领域。
本文就是以这种模式为例进行分析,实际应用中,这个电路一般还需在Rf上并联一个小电容Cs,从而使电路稳定。
(2)光导模式,如图1(b)。
这种模式需要给光电二极管加反向偏置电压,因而存在暗电流,产生噪声电流,同时因为非线性,一般应用在高速场合。
当光照射到光电二极管时,光电二极管产生一个与照明度成比例的微弱电流Ip,该电流流过跨接在放大器负输入端和输出端的反馈电阻Rf,将运算放大器视为理想放大器,根据理想运算放大器输入端的“虚断”特性,从而有E0=IpRf。
可以看出,光电二极管放大电路实际上是一个I/V转换电路。
这个电路看起来非常简单,只需一个反馈电阻,一个光电二极管和一个放大器便可实现。
从输出电压的线性表达式很容易推出,使反馈电阻Rf增大,将使得输出电压也成比例的增大。
经之前分析时,一般给出其典型值为100MΩ。
在下面的分析我们将看到,反馈电阻不但影响信号的带宽,而且影响整个电路噪声。
