【CN209693465U】一种园林用多功能洒水车【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920481793.1(22)申请日 2019.04.11(73)专利权人 南京林业大学地址 210037 江苏省南京市玄武区龙蟠路159号(72)发明人 卜华成　曹磊　(74)专利代理机构 北京汇捷知识产权代理事务所(普通合伙) 11531代理人 邢文月(51)Int.Cl.A01G 9/02(2018.01)A01G 27/00(2006.01)(54)实用新型名称一种生态景观绿化装置(57)摘要本实用新型公开了一种生态景观绿化装置，包括水箱，所述水箱的顶部活动连接有支撑板，所述支撑板顶部的四角均固定连接有连接杆，所述支撑板的底部活动连接有传动电机，所述支撑板的顶部固定连接有位于连接杆内侧的分流箱，所述传动电机的输出端固定连接有螺杆，所述螺杆的顶端依次贯穿支撑板与分流箱并延伸至分流箱的顶部，所述螺杆的表面螺纹连接有螺套，所述连接杆的内侧通过销轴活动连接有雾化装置本体。

本实用新型解决了现有的雾化灌溉装置无法对喷洒角度进行调节，在生态景观绿化园林的使用过程中无法对较高的植被进行喷洒，降低了雾化灌溉装置灵活性的问题，该生态景观绿化装置，具备调节雾化灌溉装置喷洒角度等优点。

权利要求书1页 说明书4页 附图4页CN 210094069 U 2020.02.21C N 210094069U权　利　要　求　书1/1页CN 210094069 U1.一种生态景观绿化装置，包括水箱(1)，其特征在于：所述水箱(1)的顶部活动连接有支撑板(2)，所述支撑板(2)顶部的四角均固定连接有连接杆(3)，所述支撑板(2)的底部活动连接有传动电机(4)，所述支撑板(2)的顶部固定连接有位于连接杆(3)内侧的分流箱(5)，所述传动电机(4)的输出端固定连接有螺杆(6)，所述螺杆(6)的顶端依次贯穿支撑板(2)与分流箱(5)并延伸至分流箱(5)的顶部，所述螺杆(6)的表面螺纹连接有螺套(7)，所述连接杆(3)的内侧通过销轴活动连接有雾化装置本体(8)，所述雾化装置本体(8)的内侧固定连接有连接块(9)，所述螺套(7)的左侧与右侧均固定连接有拉块(10)，所述拉块(10)的内部通过销轴活动连接有牵引杆(11)，所述牵引杆(11)远离拉块(10)的一端与连接块(9)的内部通过销轴活动连接。

权利要求书1页 说明书4页 附图2页
CN 209501172 U
CN 209501172 U
权 利 要 求 书
1/1 页
1 .一种洒水车，包括车头(1) ，与车头(1)相连的底盘(2)及安装在底盘(2)上的蓄水罐 (3) ，其特征在于：所述蓄水罐(3)内设置有吸水管(4)，蓄水罐(3)的上方安装有抽水泵(5) ， 抽水 泵 (5) 的 进水 端 与吸 水管 (4) 连接 在一起 ，所述 抽水 泵 (5) 的 出水 端连接有输水软管 (6) ，输水软管(6)连接有喷水装置(7) ，所述喷水装置(7)下方安装有调节底座(8) ，该调节 底座 (8)固定在蓄水罐 (3)上方 ，所述车头 (1)上方安装有空气检测装置(9) ，抽水泵(5)上安 装有控制器(10) ，该空气检测装置(9)通过电 线路连接控制器(10)。
(10)授权公告号 CN 209501172 U (45)授权公告日 2019.10.18
( 54 )实用新型名称 一种洒水车
( 57 )摘要 本实 用新型涉及一 种洒水车 ，包括车头 ，与
车头相连的底盘及安装在底盘上的蓄水罐，蓄水 罐内设置有吸水管 ，蓄水罐的上方安装有抽水 泵 ，抽水泵的 进水端与吸 水管连接在一起 ，所述 抽水泵的出水端连接有输水软管，输水软管连接 有喷水装置 ，所述喷水装置下方安装有调节底 座 ，该 调节底座固定在蓄水罐上方 ，所述车头上 方安装有空气检测装置 ，抽水泵上安装有控制 器 ，该空 气检 测装置通过电 线路连接控 制器。本 实 用新型能 够根 据空 气湿 度情况自 动调节洒水 车喷 水量 ，从而达到节约水源 、提高 环保洒水车 环保性的效果。
2
CN 209501172 U
说 明 书
1/4 页

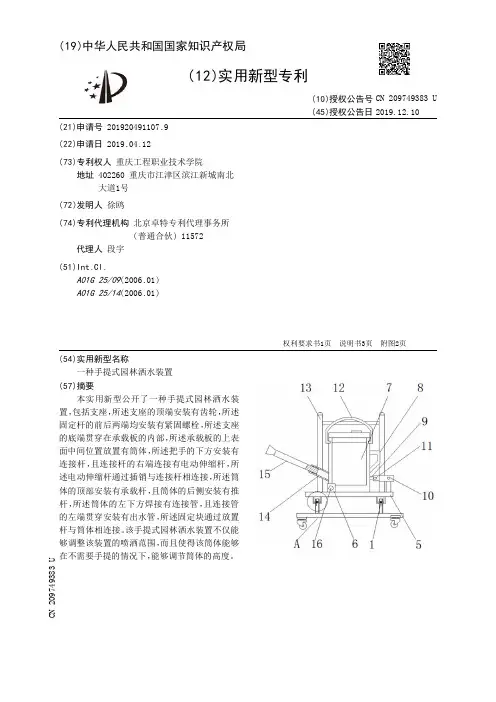

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920491107.9(22)申请日 2019.04.12(73)专利权人 重庆工程职业技术学院地址 402260 重庆市江津区滨江新城南北大道1号(72)发明人 徐鸥　(74)专利代理机构 北京卓特专利代理事务所(普通合伙) 11572代理人 段宇(51)Int.Cl.A01G 25/09(2006.01)A01G 25/14(2006.01)(54)实用新型名称一种手提式园林洒水装置(57)摘要本实用新型公开了一种手提式园林洒水装置，包括支座，所述支座的顶端安装有齿轮，所述固定杆的前后两端均安装有紧固螺栓，所述支座的底端贯穿在承载板的内部，所述承载板的上表面中间位置放置有筒体，所述把手的下方安装有连接杆，且连接杆的右端连接有电动伸缩杆，所述电动伸缩杆通过插销与连接杆相连接，所述筒体的顶部安装有承载杆，且筒体的后侧安装有推杆，所述筒体的左下方焊接有连接管，且连接管的左端贯穿安装有出水管，所述固定块通过放置杆与筒体相连接。

该手提式园林洒水装置不仅能够调整该装置的喷洒范围，而且使得该筒体能够在不需要手提的情况下，能够调节筒体的高度。

权利要求书1页 说明书3页 附图2页CN 209749383 U 2019.12.10C N 209749383U权　利　要　求　书1/1页CN 209749383 U1.一种手提式园林洒水装置，包括支座(1)，其特征在于：所述支座(1)的顶端安装有齿轮(2)，且齿轮(2)的中间位置贯穿安装有固定杆(3)，所述固定杆(3)的前后两端均安装有紧固螺栓(4)，所述支座(1)的底端贯穿在承载板(5)的内部，且承载板(5)的上表面左端位置固定安装有固定块(6)，所述承载板(5)的上表面中间位置放置有筒体(7)，且筒体(7)的右端焊接安装有把手(8)，所述把手(8)的下方安装有连接杆(9)，且连接杆(9)的右端连接有电动伸缩杆(10)，所述电动伸缩杆(10)通过插销(11)与连接杆(9)相连接，所述筒体(7)的顶部安装有承载杆(12)，且筒体(7)的后侧安装有推杆(13)，所述筒体(7)的左下方焊接有连接管(14)，且连接管(14)的左端贯穿安装有出水管(15)，所述固定块(6)通过放置杆(16)与筒体(7)相连接。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920184763.4(22)申请日 2019.02.02(73)专利权人 米晓艳地址 450000 河南省漯河市郾城区黄河路411号院1号楼2单元2号(72)发明人 米晓艳　刘伟　盛闻　(51)Int.Cl.A01M 7/00(2006.01)(54)实用新型名称一种园林防护打药车(57)摘要本实用新型公开了一种园林防护打药车，包括推车杆、清洁机构和整理机构，所述推车杆的上表面固定连接有水箱，所述推车杆的上表面位于水箱的一侧固定连接有电机，所述推车杆的顶部内侧固定连接有转盘，所述转盘的外表面活动连接有水管，所述清洁机构包括支杆，所述支杆的底部固定连接有盛料盒，所述支杆的中间位置且位于盛料盒的顶部固定连接有圆刷；通过圆刷的设计，便于在缠绕水管时能避免将水管表面上的杂草和土屑一并缠绕到转盘上，通过盛料盒的设计便于避免在使用圆刷时从水管上脱落的杂草和土屑又再次掉落到盘卷好的水管的外表面上，通过卡件的设计，可以将电机和水箱之间的电线卡在卡件上进行固定收纳，避免了电线间互相缠绕。

权利要求书1页 说明书3页 附图2页CN 209749569 U 2019.12.10C N 209749569U权　利　要　求　书1/1页CN 209749569 U1.一种园林防护打药车，包括推车杆（5）、清洁机构和整理机构，其特征在于：所述推车杆（5）的上表面固定连接有水箱（8），所述推车杆（5）的上表面位于水箱（8）的一侧固定连接有电机（6），所述推车杆（5）的顶部内侧固定连接有转盘（4），所述转盘（4）的外表面活动连接有水管（3），所述清洁机构包括支杆（9），所述支杆（9）的底部固定连接有盛料盒（1），所述支杆（9）的中间位置且位于盛料盒（1）的顶部固定连接有圆刷（2）。

2.根据权利要求1所述的一种园林防护打药车，其特征在于：所述整理机构包括卡件固定板（7），所述卡件固定板（7）的外表面固定连接有卡件（10）。
