triz物理矛盾及其解决办法课件

  • 格式：ppt
  • 大小：3.65 MB
  • 文档页数：16

下载文档原格式

  / 16

合集下载

triz技术矛盾解决原理课件课件

triz技术矛盾解决原理课件课件
triz技术矛盾解决原理课件
TRIZ 40个发明创新原理
1分割原理 2抽取原理 3局部质量原理 4非对称原理 5组合合并原理 6多元性原理 7嵌套原理 8重量补偿原理 9预先反作用原理 10预先作用原理 11预置防范原理 12等势原理 13反向作用原理 14曲线曲面化原理
15动态原理 16部分超越原理 17多维运作原理 18机械振动原理 19周期性动作原理 20有效动作持续原 理21快速原理 22变害为利原理 23反馈原理 24中介原理 25自服务原理 26复制原理 27替代原理
triz技术矛盾解决原理课件
56
矛ቤተ መጻሕፍቲ ባይዱ矩阵的构造
• 矛盾矩阵是用39个通用工程特征参数组成的39×39正方矩阵。 • 该矩阵的行是按39个通用工程特性参数依次排列，代表工程参数需要改善的
一方；该矩阵的列也是按39个通用工程特性参数依次排列，代表工程参数可 能引起恶化的一方。 • 矩阵元素用Mi-j表示，其下标i表示该元素的行数，下标j表示该元素的列数。 • 由用“于＋矛”表盾示不；可若能i≠由j时自，身矩造阵成元，素行为与空列集号，相指同这（两i=个j）特的征矩参阵数元间素不M构i-j为成空矛集盾，， 或为是非存空在集矛，盾其但数尚值未为找解到决适所合在的的解行，与用列“通－用”号工表程示特；征若参i≠数j时所，产矩生阵的元技素术M矛i-盾j 的相关发明创新原理的编号，可在技术矛盾矩阵表中找到。
triz技术矛盾解决原理课件
3
• TRIZ法通过对百万件专利的详细研究，提出用39个通用工程参数来描述技术 矛盾。在实际应用时，首先要把组成矛盾双方的性能用该39个通用工程参数 来表示，这样就将实际工程技术中的矛盾转化为一般的标准的技术矛盾。
• TRIZ法研究人员在对全世界专利进行分析研究的基础上，提出了40条解决技 术矛盾的发明创新原理。

triz物理矛盾及其解决办法

triz物理矛盾及其解决办法

物理矛盾的识别方法
分析系统结构
通过分析系统的结构，找出可能存在的 物理矛盾，如尺寸、速度、动力和热力
等方面的冲突。
仿真模拟
利用仿真软件模拟系统ห้องสมุดไป่ตู้运行过程， 通过分析模拟结果，找出可能存在的
物理矛盾。
实验测试
通过实验测试系统的性能，观察系统 在不同工况下的表现，找出可能存在 的物理矛盾。
专家经验
借助专家经验，通过对比类似系统的 设计或运行情况，找出可能存在的物 理矛盾。
03
物理矛盾解决案例
案例一：改善产品的强度和重量
总结词
在产品设计中，强度和重量是一对常见的物理矛盾。改善强度往往意味着增加材料和重量，而减轻重 量又可能降低产品的强度。
详细描述
通过采用先进的材料技术，如高强度轻质合金或复合材料，可以在保证产品强度的同时有效降低重量 。此外，优化产品设计，减少不必要的材料使用，也能达到类似的效果。
的方案，推动技术系统的进化。
展望
随着科技的不断进步，物理矛盾 的解决将面临更多的挑战和机遇。
未来，解决物理矛盾的方法将更 加多样化，涉及的领域也将更加 广泛，例如新能源、智能制造、
生物医学等。
解决物理矛盾需要更多的跨学科 合作，需要不同领域的人才共同
参与，推动科技创新的发展。
谢谢观看
triz物理矛盾及其解决办法
目录
• 物理矛盾概述 • 解决物理矛盾的triz方法 • 物理矛盾解决案例 • TRIZ的应用和发展 • 总结与展望
01
物理矛盾概述
什么是物理矛盾
物理矛盾是指系统中的两个或多个物理量在变化过程中存在相互排斥或相互冲突的 关系。
物理矛盾通常表现为系统中的某些参数或条件在特定情况下无法同时满足，导致系 统无法正常运行。

TRIZ(发明问题解决理论)4TRIZ技术冲突解决40发明原理.ppt

TRIZ(发明问题解决理论)4TRIZ技术冲突解决40发明原理.ppt
38 自动化程度：是指系统或物体在无人操作的情况下完 成任务的能力。自动化程度的最低级别是完全人工橾作。 最高级别是机器能自动感知所需的操作、自动编程和对操 作自动监控。中等级别的需要人工编程、人工观察正在进 行的操作、改变正在进行的操作及重新编程。
39 生产率：是指单位时间内所完成的功能或操作数。
14 强度：强度是指物体抵抗外力作用使之变化的能 力。
15 运动物体作用时间：运动物体定成规定动作的时 间、服务期。两次误动作之间的时间也是作用时间 的一种度量。
16 静止物体作用时间：静止物体定成规定动作的时
间、服务期。两次误动作之间的时间也是作用时间
的一种度量。
通用工程参数
TRIZ 39通用工程参数
通用工程参数
TRIZ 39通用工程参数
5 运动物体的面积：运动物体内部或外部所具有的 表面或部分表面的面积。
6 静止物体的面积：静止物体内部或外部所具有的 表面或部分表面的面积。
7 运动物体的体积：运动物体所占有的空间体积。 8 静止物体的体积：静止物体所占有的空间体积。 9 速度：物体的运动速度、过程或活动与时间之
33 可操作性
4静止物体的长度 14 强度
24 信息损失
34 可维修性
5运动物体的面积 15 运动物体作用 25 时间损失 时间
35 适应性及多用 性
6静止物体的面积 16 静止物体作用 26 物质或事物的数 36 装置的复杂性
时间
量
7运动物体的体积 17 温度
27 可靠性
37 监控与测试的 困难程度
TRIZ 39通用工程参数
29 制造精度：系统或物体的实际性能与所需性能之 间的误差。
30 物体外部有害因素作用的敏感性：物休对受外部 或环境中的有害因素作用的敏感程度。

TRIZ冲突及冲突解决方法课件

TRIZ冲突及冲突解决方法课件

4、技术冲突的一般化
5、基于物质-场分析的冲突发现
物质可以是任何东西，太阳、地球、轮船、 飞机、水、X射线、分子等。 能量的统称，如核能、电能、磁能、机械 能、热能等。
5、基于物质-场分析的冲突发现
图中F为场、S1及S2均为物质， 其意义为：场F通过物质S2作用 于物质S1并改变S1，它使S1与 S2相互作用。功能表示系统的 输入和输出之间，以完成任务为 目的的总的相互关系。
静止单位面积上的光通量，系 统的光照特性。
4、技术冲突的一般化
19 运动物体的能量 20 静止物体的能量 21 功率
能量是物体做功的一种度量。 在经典力学中，能量等于力与 距离的乘积。
能量是物体做功的一种度量。 在经典力学中，能量等于力与 距离的乘积。
单位时间内所作的功。利用能 量的速度。
4、技术冲突的一般化
运动物体内部或外部所具有的 表面或部分表面的面积。
静止物体内部或外部所具有的 表面或部分表面的面积。
4、技术冲突的一般化
7
运动物体的体积
8
静止物体的体积
9
速度

运动物体所占有的空间体积。
静止物体所占有的空间体积。
物体的运动速度，过程或活动 与时间之比。
4、技术冲突的一般化
10 力 11 应力或压力 12 形状
3、冲突问题的结构
多个具有相互关系的技术或物理冲突，形成 一冲突环。
UFn 导致 HFk， HFk 导致 UFl， UFl 导致 UFr, UFr 需求 UFn
(n≠k≠l≠r)
子系统 n
UFn
子系统 k
HFk
子系统
UFl l
子系统 r
UFr
网络问题

TRIZ方法-冲突问题解决解析PPT课件

TRIZ方法-冲突问题解决解析PPT课件

02、抽取原理
5 17、多维化原理
19 32、改变颜色原理
03、局部特性原理
12 18、振动原理
8 33、同质原理
04、不对称原理 05、组合原理 06、多功能原理
24 19、周期性作用原理 33 20、有效连续作用原理 20 21、急速作用原理
7 34、自弃与再生原理 40 35、状态和参数变化 35 原理
两种表现：①一个子系统中有害性能降低的同时导致该子系统中有用性 能的降低； ②一个子系统中有用性能增强的同时导致该子系统中有害性 能的增强。 例：直尺，又要它長、又要它短
技术矛盾与物理矛盾
一般来说，相对于技术矛盾，物理矛盾显 得更加尖锐和明显，并且技术矛盾的存在 往往隐含着物理矛盾的存在，有时物理矛 盾的解决比技术矛盾的解决更容易。如果 最终能够准确确定物理矛盾，那么该问题 就能够较为容易地解决。在解决实际创新 设计问题时，应当努力把问题中所面临的 物理矛盾和技术矛盾分析清楚，然后运用 相应的解决原理和方法，对症下药，一一 解决，最终就能够获得问题的最优解。
与测量有关的参数：测量的必要性、测量精度
损失参数：能量损失、物质损失、信息损失、时间损失
1 运动物体的重量 2 静止物体的重量 3 运动物体的长度 4 静止物体的长度 5 运动物体的面积 6 静止物体的面积 7 运动物体的面积 8 静止物体的面积 9 速度
10 力
39个工程参数
11 应力与压力
21 功率
TRIZ的問題解決程序
當拿到一個問題時，必須先判定這個問題的矛盾點是技術矛盾還是物理矛盾， 如果此矛盾點是技術矛盾，則可以使用TRIZ中的「矛盾矩陣」來解決矛盾。 從這些被建議的法則利用類比思考的方式可以提供解決矛盾的思考方向。如 果在矛盾矩陣中的39個工程參數找不到適合的參數，或在40個創新法則中找 不到適合的法則，則必須把技術上的矛盾轉換成物理上的矛盾，再利用時間、 空間或尺寸上的分離原理將物理上的矛盾分離，然後使用類比思考的方式求 解。

TRIZ矛盾解决理论PPT课件

TRIZ矛盾解决理论PPT课件
目的
帮助工程师和设计师解决技术难题，提高产品创新能力和市场竞争力。
Triz的发展历程
起源
TRIZ起源于前苏联，由发明家和工程师根里 奇·阿奇舒勒于1946年提出。
发展
经过多年的研究和实践，TRIZ逐渐完善并成为一套 成熟的创新问题解决方法。
应用
TRIZ在全球范围内得到广泛应用，帮助企业 提高创新能力，加速产品研发进程。
总结词
通过查找和解决技术系统中的矛盾，推动技术系统的进化。
详细描述
矛盾矩阵法是Triz理论中的一种重要工具，它通过查找技术系统中的矛盾，并利用创新原理和系统进化规律来解 决这些矛盾，从而推动技术系统的进化。这种方法可以帮助人们发现和解决技术系统中的问题，提高系统的性能 和效率。
创新原理应用
总结词
应用创新原理来解决问题，提高技术系统的创新性。
详细描述
创新原理是Triz理论中的一种重要概念，它包括40条创新原理，每条原理都可以用来解决特定的问题 。通过应用这些创新原理，人们可以获得新的创意和解决方案，提高技术系统的创新性和竞争力。
技术系统进化阶段分析
总结词
分析技术系统的进化阶段，了解系统的发展 趋势和方向。
详细描述
技术系统进化阶段分析是Triz理论中的另一 种重要工具，它通过对技术系统的发展历程 进行分析，了解系统的进化阶段和发展趋势。 通过这种分析，人们可以更好地理解系统的 本质和规律，为解决技术问题提供更有效的 方案。
VS
冲突类型
Triz理论将冲突分为三种类型：技术冲突 、物理冲突和场冲突。技术冲突是指当一 个系统的参数得到改善时，另一个系统的 参数会恶化；物理冲突是指两个相互矛盾 的物理条件或参数同时作用于一个系统； 场冲突则涉及到不同子系统之间的相互作 用和影响。

triz物理矛盾及其解决办法

triz物理矛盾及其解决办法
1) 矛盾的定义 • 阿奇舒勒对物理矛盾的定义是，当一个技术系
统的工程参数具有相反的需求，就出现了物理矛盾。 比如说，要求系统的某个参数既要出现又不存在， 或既要高又要低，或既要大又要小等等。
5
物理矛盾及其解决方法
物理矛盾表现在： 1)系统或关键子系统必须存在，又不能存在； 2)系统或关键子系统具有某性能“F”，同时应具有性
发明问题解决理论
主讲人：曾富洪
1
物理矛盾及其解决方法

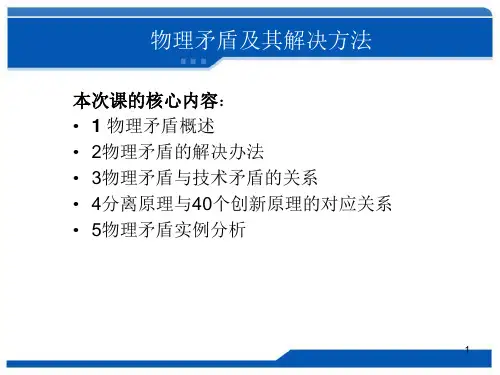

本次课的核心内容： • 1 物理矛盾概述 • 2物理矛盾的解决办法 • 3物理矛盾与技术矛盾的关系 • 4分离原理与40个创新原理的对应关系 • 5物理矛盾实例分析
2
物理矛盾及其解决方法
• 1.1矛盾的分类
• 1)、工程矛盾、
矛盾
社会矛盾及自然
应用分离原理解决物理矛盾的步骤 矛盾双方在不同的空间上分离开来，以获得问题的
解决或降低问题的解决难度。 应用空间分离原理解决物理矛盾的步骤 • 第一步，定义物理矛盾，首先确定矛盾的参数，在此基
础上对矛盾的参数相反的要求进行描述； • 第二步，对在什么空间上需要满足什么要求进行确定； • 第三步，对以上两个空间段是否交叉进行判断，这一步
矛盾
• 2)、TRIZ理论将 工程矛盾分为三 类，物理矛盾、
工程 矛盾
社会 矛盾
自然 矛盾
技术矛盾和管理
矛盾。
物理 矛盾
技术 矛盾
管理 矛盾
个性 矛盾
组织 矛盾
社会 矛盾
自然 定律 矛盾
宇宙 定律 矛盾
3
物理矛盾及其解决方法 • 1.2物理矛盾的定义
对系统的同一个参数有不同的要求 桌子的厚与薄
4
物理矛盾及其解决方法

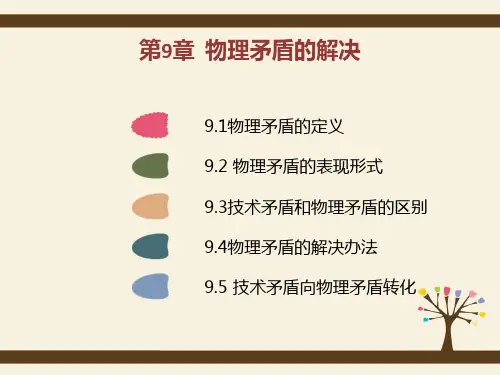

《创新方法TRIZ理论入门》课件09物理矛盾的解决

《创新方法TRIZ理论入门》课件09物理矛盾的解决

技术矛盾和物理矛盾的区别示意
9.4物理矛盾的解决办法
现代TRIZ理论中，解决物理矛盾的主要方法是分离原理。
分离原理分类： （1）空间分离； （2）时间分离； （3）条件分离； （4）系统级别分离。
分离原理是指针对系统中的同一参数，在不同情况下有不同的需求，可以按 照相应的情况进行分别满足，以实现物理矛盾的解决。
时间分离原理指系统中的某个参数在不同的时间段内出现相反的或者矛盾
的需求，也就是在不同的时间段中满足不同或相反需求，以解决物理矛盾。
当系统对某一个参数的需求是互斥的，如果其中的一种需求只存在某一 个时间段内，在其他时间段内就没有该种需求，则可以用时间分离的方法。
案例分析：
自行车在骑乘时，需要体积大，这样可以载人或者搭乘货物。但是，当自行车在 不适用时，又需要体积小，这样就可以节省空间。既需要自行车体积大又需要自 行车体积小，而且这两个相反需求都是合情合理的，所以这是一对物理矛盾。
及到两个基本参数：当其中一个得到改进时，另一个变得更差。
（3）物理矛盾是当一个技术系统的工程参数具有相反的需求，就出现了物理
矛盾。比如说，要求系统的某个参数既要出现又不存在，或既要高又要低， 或既要大又要小等。
（4）技术矛盾和物理矛盾是可以相互转换的，许多技术矛盾在经过分解
和 细化后最终都可以转换为物理矛盾。
条件分离原理指系统中的某个参数在不同的条件下出现相反的或者矛盾的
需求，也就是在不同的条件下满足不同或相反需求，以解决物理矛盾。
当系统对某一个参数的需求是互斥的，如果其中的一种需求只存在某个条 件下，在其他条件下就没有该种需求，则可以用条件分离的方法。
案例分析：
在跳水运动中，水池与运动员可以看成是一个系统，运动员从高处往下跳，这就 要求水池中的水既是硬的又是软的，因为只有硬度足够的水才能支撑运动员的身 体，不至于使运动员的身体迅速碰到池底，而硬水虽然支撑了运动员的身体，但 由于运动员在入水时与水的相对速度很大，所以，硬水又有可能对运动员的身体 造成伤义 9.2 物理矛盾的表现形式 9.3技术矛盾和物理矛盾的区别 9.4物理矛盾的解决办法 9.5 技术矛盾向物理矛盾转化

triz物理矛盾及其解决办法ppt课件

triz物理矛盾及其解决办法ppt课件
• 阿奇舒勒对物理矛盾的定义是，当一个技术系 统的工程参数具有相反的需求，就出现了物理矛盾。 比如说，要求系统的某个参数既要出现又不存在， 或既要高又要低，或既要大又要小等等。
课件部分内容来源于网络，如有异 议侵权的话可以联系删除，可编辑
5
物理矛盾及其解决方法
物理矛盾表现在： 1)系统或关键子系统必须存在，又不能存在； 2)系统或关键子系统具有某性能“F”，同时应具有性 能“-F”，“F"与“-F"是相反的性能； 3)系统或关键子系统必须处于状态“S”及状态“-S”， “S”与“-S”是不同的状态； 4)系统或关键子系统不能随时间变化，又要随时间变 化。
课件部分内容来源于网络，如有异 议侵权的话可以联系删除，可编辑
12
12
物理矛盾及其解决方法
2 物理矛盾的解决办法
物理矛盾的4大分离原理 • 空间分离 • 时间分离 • 条件分离 • 整体与部分分离
课件部分内容来源于网络，如有异 议侵权的话可以联系删除，可编辑
13
物理矛盾及其解决方法
分离方法应用实例
课件部分内容来源于网络，如有异 议侵权的话可例如：为了便于加速并降低加速时的油耗， 汽车的底盘应有较小的重量，但为了保证 高速行驶时汽车的安全，底盘又应有较大 的重量，这种要求底盘同时具有大重量和 小重量的情况，对于汽车底盘的设计来说 就是物理矛盾，解决该矛盾是汽车底盘设 计的关键
物理矛盾及其解决方法
发明问题解决理论
主讲人：曾富洪
课件部分内容来源于网络，如有异 议侵权的话可以联系删除，可编辑
1
物理矛盾及其解决方法
本次课的核心内容： • 1 物理矛盾概述 • 2物理矛盾的解决办法 • 3物理矛盾与技术矛盾的关系 • 4分离原理与40个创新原理的对应关系 • 5物理矛盾实例分析

TRIZ理论—物理矛盾与分离原理 ppt课件

TRIZ理论—物理矛盾与分离原理 ppt课件

45
创新原理在分离方法中的应用
三、选择创新原理
空间分离原理可以利用以下10个创新原理，来解决与空间分离有关 的物理矛盾。
创新原理l：分割 创新原理2：抽取 创新原理3：局部质量 创新原理4：增加不对称性 创新原理7：嵌套 创新原理13：逆向思维 创新原理17：多维化 创新原理24：借助中介物 创新原理26：复制 创新原理30：柔性外壳或薄膜
18
练习
• 背景：公路路面要宽，越宽占地越多。要减少公 路占地面积，路面要宽又要窄，一个物理矛盾。
成就别人才能成就自己
19
+ 采用分离原理的空间分离
成就别人才能成就自己
20
2、时间分离
❖ 对同一个参数的不同要求，在不同的时间段实现 。
❖ 不同的时间有不同的性质。
成就别人才能成就自己
21
雨伞
遮雨 携带方便
❖ Step 2 ：如果想实现技术系统的理想状态，这 个参数的不同要求应该在什么时间/空间得以实 现？
❖ Step 3 ：以上两个时间/空间是否交叉？
▪ 否，尝试用时间或空间分离方法
▪ 是，如果对参数的不同要求，可以按照不同的系统级 别（如系统→子系统，或系统→超系统）实现分离， 尝试系统级别分离方法
不愉快。
成就别人才能成就自己
11
案例解
+ 1、定义技术矛盾
– 圆珠笔方便书写，但是漏墨容易污染衣物等
+ 2、提取物理矛盾：在这对技术矛盾中找到一个参 数，及其相反的两个要求
– 钢珠与钢圆管之间的空隙小不容易漏油 – 钢珠与钢圆管之间的空隙大容易书写
+ 3、定义理想状态：提取技术系统在每个参数状态 的优点，提出技术系统的理想状态

triz物理矛盾及其解决办法

triz物理矛盾及其解决办法
6
物理矛盾及其解决方法
2)、物理矛盾元素的几种情况 ① 这个元素是通用工程参数，不同的设计条件对它提出了
完全相反的要求，例如：对于建筑领域，墙体的设计应 该有足够的厚度以使其坚固，同时墙体又要尽量薄以使 建筑进程加快并且总重比较轻；温度既要高又要低；尺 寸既要长又要短；材质既要软又要硬等等。 ② 这个元素是通用工程参数，不同的工况条件对它有着不 同(并非完全相反)的要求，例如：灯泡的功率既要是25 瓦，又要是100瓦；一个工件的形状，既要是直的，又 要是弯的等等。 ③ 这个元素是非工程参数，不同的工况条件对它有着不同 的要求，例如：冰箱的门既要经常打开，又要经常保持 关闭；道路上既要有十字路口，又要没有十字路口；
28
物理矛盾及其解决方法
• 例题2：鱼雷引擎 • 物理矛盾:鱼雷引擎必须足够大以充分驱
动鱼雷，又必须小，以适配鱼雷的体积。 • 解决方案:引攀分离放置在岸边，通过缆
线给鱼雷传递能量。
29
物理矛盾及其解决方法
• 思考题1： 某公司制造的一款新机器，一个关键
零件须用一种特殊钢板材料制造，制造工 艺是将钢板加热到1200°C的成型温度后 放在冲床上冲压成型。但发现这种钢板在 加热到800°C时，钢板的表面就发生了严 重的氧化，无法满足质量要求。怎么办？
30
物理矛盾及其解决方法
矛盾双方在不同的时间上分离开来，以获得问题的解 决或降低问题的解决难度。 应用时间分离原理解决物理矛盾的步骤 • 第一步，定义物理矛盾，首先确定矛盾的参数，在此基 础上对矛盾的参数相反的要求进行描述； • 第二步，对在什么时间上需要满度什么要求进行确定； • 第三步，对以上两个时间段是否交叉进行判断，这一步 很重要，如果两个时间段不交叉，可以应用时间分离， 否则不可以应用分离。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

triz物理矛盾及其解决办法
12
12
2 物理矛盾的解决办法
物理矛盾的4大分离原理 • 空间分离 • 时间分离 • 条件分离 • 整体与部分分离
triz物理矛盾及其解决办法ຫໍສະໝຸດ 13分离方法应用实例
• 空间分离：测量海底时，将声纳探测器与船体空间分 离，用以防止干扰，提高测试精度
• 时间分离：可折叠雨伞的设计，在下雨时撑开，存放 时减少占用空间
多久，问题出现了，管理者很快发现少数当地工人有偷靴子的行为。管理者 曾多次公开警告，包括使用降薪、开除等管理手段，但始终难以奏效。 • 我们现在来分析一下这个欧洲鞋业公司遇到的问题。生产过程需要降低成本， 因此需要让东南亚国家的当地人生产靴子，但是因为有当地工人偷靴子，所 以又不能让当地工人生产靴子。在这里，“既要”又“不要”让当地工人生产靴 子的矛盾出现了，这是一个典型的物理矛盾。
3)系统或关键子系统必须处于状态“S”及状态“-S”，“S” 与“-S”是不同的状态；
4)系统或关键子系统不能随时间变化，又要随时间变 化。
triz物理矛盾及其解决办法
6
例如：为了便于加速并降低加速时的油耗，汽车 的底盘应有较小的重量，但为了保证高速行驶时 汽车的安全，底盘又应有较大的重量，这种要求 底盘同时具有大重量和小重量的情况，对于汽车 底盘的设计来说就是物理矛盾，解决该矛盾是汽 车底盘设计的关键
矛盾
• 2)、TRIZ理论将
工程
工程矛盾分为三
矛盾
社会 矛盾
自然 矛盾
类，物理矛盾、
技术矛盾和管理
矛盾。
物理 矛盾
技术 矛盾
管理 矛盾
个性 矛盾
组织 矛盾
社会 矛盾
自然 定律 矛盾
宇宙 定律 矛盾
triz物理矛盾及其解决办法
3
• 1.2物理矛盾的定义
对系统的同一个参数有不同的要求
桌子的厚与薄
triz物理矛盾及其解决办法
• 这是古时候的一个神话故事。有一次土地爷外出，临行前嘱咐他的儿子替 他在土地庙“当值”，并且一定要把前来祈祷者的话记下来。他走后，前前后 后来了四个祈祷者—— • 一位船夫祈祷赶快刮风，以便乘风远航； • 一位果农祈祷别刮风，避免把快成熟的果子给刮下来； • 一个种地的农民祈祷赶紧下雨，以免耽误播种的季节； • 一位商人祈祷千万别下雨，以便趁着好天气带着大量的货物赶路。 • 这一下子可难住了土地爷的儿子，他不知该怎么办才能满足这些人们的彼 此不同的要求，只好把所有祈祷者的话都原封不动地记了下来。
triz物理矛盾及其解决办法
15
生活中物理矛盾空间分离的实例
冰箱分为保鲜层 和急冷层
triz物理矛盾及其解决办法
16
欧洲鞋业公司遇到的问题 • 某欧洲鞋业公司生产一种知名品牌的运动靴。为了节约生产成本，该公司把
生产地点转移到了东南亚某个国家。 • 刚开始时生产工艺和质量控制得非常严格，一切似乎都很顺利。但是没有过
4
1) 矛盾的定义
• 阿奇舒勒对物理矛盾的定义是，当一个技术系统 的工程参数具有相反的需求，就出现了物理矛盾。 比如说，要求系统的某个参数既要出现又不存在， 或既要高又要低，或既要大又要小等等。
triz物理矛盾及其解决办法
5
物理矛盾表现在：
1)系统或关键子系统必须存在，又不能存在；
2)系统或关键子系统具有某性能“F”，同时应具有性能 “-F”，“F"与“-F"是相反的性能；
triz物理矛盾及其解决办法
8
类别
物理矛盾
几何类
材料及能量 类
功能类
长与短 时间长与短 喷射与堵塞
对称与非对 称
粘度高与低
推与拉
平行与交叉 功率大与小
冷与热
厚与薄
摩擦系数大 与小
快与慢
类别
物理矛盾
几何类
圆与非圆 锋利与钝
宽与窄 水平与垂直
材料及能量 类
功能类
多与少 运动与静止
密度大与小 强与弱
导热率高与 低
• 条件分离：将水射流条件分离，给予不同的射流速度 和压力，即可获得“软”的或“硬”的不同用途的射流， 用于洗澡按摩或用作加工手段或武器
• 系统级别分离：采用柔性生产线，以满足大众化和个 性化市场需求的不同要求
triz物理矛盾及其解决办法
14
空间分离
• 所谓空间分离原理是指将矛盾双方在不同的空间 上分离，以降低解决问题的难度，进而找到解决问 题的方法。
发明问题解决理论
triz物理矛盾及其解决办法
1
本次课的核心内容： • 1 物理矛盾概述 • 2物理矛盾的解决办法 • 3物理矛盾与技术矛盾的关系 • 4分离原理与40个创新原理的对应关系 • 5物理矛盾实例分析
triz物理矛盾及其解决办法
2
• 1.1矛盾的分类
• 1)、工程矛盾、
矛盾
社会矛盾及自然
triz物理矛盾及其解决办法
17
17
欧洲鞋业公司的解决办法
② 这个元素是通用工程参数，不同的工况条件对它有着不 同(并非完全相反)的要求，例如：灯泡的功率既要是25 瓦，又要是100瓦；一个工件的形状，既要是直的，又 要是弯的等等。
③ 这个元素是非工程参数，不同的工况条件对它有着不同 的要求，例如：冰箱的门既要经常打开，又要经常保持 关闭；道路上既要有十字路口，又要没有十字路口；
triz物理矛盾及其解决办法
7
2)、物理矛盾元素的几种情况
① 这个元素是通用工程参数，不同的设计条件对它提出了 完全相反的要求，例如：对于建筑领域，墙体的设计应 该有足够的厚度以使其坚固，同时墙体又要尽量薄以使 建筑进程加快并且总重比较轻；温度既要高又要低；尺 寸既要长又要短；材质既要软又要硬等等。
triz物理矛盾及其解决办法
11
11
土地爷的办法
很快，土地爷回来了，看了儿子的记录，哈哈一笑说，别愁眉苦脸了，照 我的办法做就是了，肯定能满足他们各自的要求。土地爷提笔在上面批了四 句话：
刮风莫到果树园，
刮风河边好行船；
白天天晴好走路，
夜晚下雨润良田。
如此一来，四个不同的祈祷都如愿以偿、皆大欢喜。其实，土地爷的前两 句话说的是风的“空间分离”，后两句话说的是雨的“时间分离”。
软与硬
温度高与低 成本高与低
triz物理矛盾及其解决办法
9
物理矛盾
■ 长度长与短 ■ 时间长与短 ■ 用量多与少 ■ 粘度高与低 ■ 密度大与小 ■ 磁场强与弱 ■ 速度快与慢 ■ 功率大与小 ■ 温度高与低 ■ 硬度软与硬 ■ 导热率高与低 ■ 摩擦系数大与小
triz物理矛盾及其解决办法
10
土地爷的哲学
