基础底板模板技术交底
- 格式：doc
- 大小：481.50 KB
- 文档页数：34
技 术 交 底 记 录 （表式 C2－2－1）
工程名称 紫南家园二期Ⅱ区 10＃楼 施工单位
编
号
T3－1 02
田华四公司第十八项目经理部

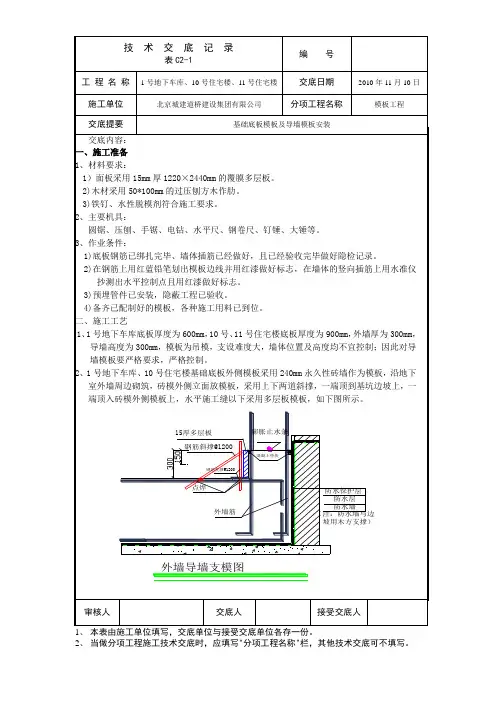

交底提要：基础底板模板及地下二层墙体导模 交底时间：2002.11.25 交底内容： 1.质量要求：合格 2.材料要求：600×1500 100×1500 ∠5×5×1500 小阳角 ∠200×200×1500 大阳角均为 新模，平整，顺直达到出厂要求。 3.施工前的准备工作 3.1 人员准备：木工 30 人 3.2 材料准备 600×1500 钢模 100×1500 钢模 ∠5×5×1500 小阳角 ∠200×200×1500 大阳角，竹 胶板 1.5cm 厚，50×100mm 方木，隔离剂，U 型卡，钩头螺栓。 3.3 机具准备：铁锹，活动（套口）扳子，水平尺，钢卷尺，托线板。 4.作业条件 4.1 砼基层上，轴线墙体边线，放线完毕，水平控制标高，引测到预留插筋上，并办好预检 手续。 4.2 模板底部，沿模板内边线海绵条 1cm 厚 8cm 宽，防止漏浆。 4.3 予拼模板： 300 高墙内模竹胶板予拼，将竹胶板截成 30cm 宽板条，背后附两道 50×100 的方木（刨光） ， 用钢钉将竹胶板与木方钉在一起，模板接缝留启口缝，如图： 4.4 钢模刷油性脱膜剂。 5.施工工艺： 300 5.1 基础垫层施工完后， 弹出底板 外边线及墙体暗柱、暗梁等位置线。 50 50 5.2 底板施工缝距底板 300mm 外墙处， 底板外膜采用 600×1500 100×1500 钢模间接拼装，内侧为竹胶板拼模。 5.3 外侧加固为水平与竖向 2φ48×3.5mm 钢管支撑采用 100×100mm 方木，分上、中、下三 道支撑。模板、钢管采用勾头螺栓“3”形卡连接。 5.4 内侧模板为导模，在底板钢筋上绑扎短钢筋＠800mm，在钢筋上焊马凳，马凳上平为导模 下口标高即－6.235m，马凳上口宽度 7cm，抄好标高后，对模板进行加固。 5.5 加固导模用卡具，如图： 将卡具卡在模板上口，保证模板截面尺寸，固定 钢筋焊 牢固， 导模支好后， 检查其标高及位置是否正确， 接Φ14 440 严格检查其牢固性，确保稳定可靠。 5.6 导模与钢模连接采用φ12＠700 带止水片对拉螺， “3”形卡及螺母。 5.7 后浇带处施工缝见附图 6.成品保护 6.1 予拼模板下应垫木方，保证模板不扭曲，不变形。 350
技 术 交 底 记 录 （表式 C2－2－1）
工程名称 紫南家园二期Ⅱ区 10＃楼 施工单位
编
号
T 02
田华四公司第十八项目经理部
交底提要：基坑围护栏搭设 交底时间：2002.10.25 交底内容： 1.施工准备： 1.1 人员准备：拉线刨坑 2 人，竖立杆 2 人，上横杆、安全网 2 人。 1.2 工具准备：铁楸、大锤、扳手、麻线等。 1.3 材料准备：钢管扣件、安全网、油漆。 2.工艺流程：拉线定好立杆位置—刨坑竖立杆安装横栏杆—上安全网—栏杆油漆。 3.技术交底措施： 3.1 首先沿坑边 1.0 m 距离拉线，确定立杆位置，立杆间距不得大于 3m。要求立杆顶标高在 同一水平面上，不得高低不平。横杆要求上三道距地 10 ㎝，距杆顶 10 ㎝，三道距离相等。 3.2 按安全网，安全网与栏杆绑扎一定要牢固而且要绷紧。 3.3 栏杆钢管刷漆，每 30 ㎝用红白油漆间隔涂刷。要求刷漆均匀，间隔线整齐。 4.质量要求：立杆高度 1.5m，间距≤3m，横平竖直，美观大方。 5.成品保护： 5.1 栏杆是用来做基坑安全围护用的，必须加以保护，任何东西不能磕倚在栏杆上，以免造 成护栏变形。 6.安全交底： 6.1 搭设护栏时必须注意安全，大锤钉立杆时不能打偏，以免砸伤扶栏人员。 6.2 在大坑边作业千万注意不能掉下基坑。 7.文明施工、环境保护： 搭设围护栏也要注意到环保事项，不能造成环境污染。
技术负责人
交底人
接受交底人
本表由施工单位写，交底单位与接受交底单位各存一份。
技 术 交 底 记 录 （表式 C2－2－1）
工程名称 紫南家园二期Ⅱ区 10＃楼 施工单位
编
号
T3－2 01
田华四公司第十八项目经理部
交底提要：基础底板砼工程 交底日期：2002-11-25 交底内容： 1.质量等级：合格 2.材料要求： 2.1.水泥采用 PO32.5 水泥，碱含量不大于 0.6%，掺有掺合料时，水泥用量不得小于 280kg/m3 2.2.砂石均采用低碱骨料，骨料必须清洁，不得含有冰、雪等冻结物。砂的含泥量不大于 3%， 碎石粒径 5－25mm，含泥量不大于 1%。 2.3.水：不含杂质的洁净水。 2.4.防冻剂及外加剂必须是低碱防冻剂及外加剂，且必须是北京市建委认证产品。 2.5.掺合料必须是低碱掺合料。 2.6.技术要求 2.6.1.砼水灰比不大于 0.55 2.6.2.砼碱含量不大于 3.0kg/m3,最大氯离子含量 0.2%。 2.6.3.砼入模温度必须在 5℃以上，砼抗冻温度－15℃。 2.6.4.砂率必须在 35%－45%，灰砂比 1：2－1：2.5。 2.6.5.砼塌落度 160±20mm。 2.6.6.砼初、终凝时间：初凝 4 小时，终凝 6 小时。 3.作业条件： 3.1.办完钢筋隐检手续，检查马凳，垫块保证层厚度，检查底板内予埋件，预留孔洞，水电予 埋管线位置。 3.2.检查模板下口是否严密，各种连接件是否牢固。 3.3.检查清理模内杂物。 3.4.振捣器、照明、冬施物品是否齐全。 4.施工准备： 4.1.人员准备： 抹灰 6 人；罐车 2 人；振捣 6 人；看筋 1 人；看模 1 人；现场调度 1 人；保温 2 人。 4.2.材料准备： C30、S8 砼 740m3，塑料布 800m2，草帘被（厚）1600m2，φ15 钢管 30m，PVC 管 200m。 4.3.施工机具：电子测温计 2 只；振捣电机 4 台；φ50 振捣棒 8 条；铁锹 10 把；木抹子 10 把，小线 0.5kg。汽车泵一辆，砼罐车 10 辆（由预拌砼厂家提供） ； 5.操作工艺： 5.1.工艺流程：砼运输、→砼浇筑→养护。 5.2.砼运输：预拌砼厂家提供的罐车，进入施工现场应充分搅拌后再卸车，严禁任意加水。要 求砼初凝时间为 4 小时，如进场罐车超过 3 小时（以小票时间为准） ，应立即退回，不予 使用。 5.3.砼浇筑、振捣 5.3.1.浇筑砼分三段二层连续施工， 中间没有间歇， 每层浇筑厚度为底板总厚的 1/2， 500mm， 即 技术负责人 交底人 接受交底人
技术负责人
交底人
接受交底人
本表由施工单位写，交底单位与接受交底单位各存一份。
技 术 交 底 记 录 （表式 C2－2－1）
工程名称 紫南家园二期Ⅱ区 10＃楼 施工单位 交底提要：工程定位测量放线 交底时间：2002.10.15 交底内容： 1.施工测量准备 1.1 测量设备准备 序号 1 2 3 4 5 1.2 人员准备 技术负责人 测量负责人 放线员 验线员 张虹 吴德忠 戴勇 张暁东 名称 水准仪 经纬仪 50m 钢尺 塔尺 拉力器 5m 50N 型号 DZS3－1 ET/20 单位 台 台 把 根 个
本表由施工单位写，交底单位与接受交底单位各存一份。
技 术 交 底 记 录 （表式 C2－2－1）
工程名称 紫南家园二期Ⅱ区 10＃楼 施工单位
编
号
T3－2 01
田华四公司第十八项目经理部
使用标尺测量准确，分段①－⑧，⑧－○，○－○三段 18 18 25 5.3.2.使用φ50 插入式振捣器，振捣工经过培训上岗，振捣应快插慢拔，插点均匀排列，逐点 移动，顺序进行，不得遗漏，做到均匀振实，移动间距不大于振捣作用半径的 1.5 倍 （即 38cm） 。振捣上一层时应插入下层 5cm，以消除两层间的接缝。 5.3.3.浇筑砼应连续进行，上面砼覆盖前，下层砼温度不得低于 2℃。 5.3.4.上层砼振捣后随时用木杠刮平，用木抹子搓实，并及时将水赶走，用海绵吸水清除。在 砼终凝前再进行一次抹压，以减少砼温度裂缝。 5.3.5.浇筑砼时应留专人看模、看筋，如发现钢筋、模板予埋件有移动变形情况，应立即处理， 并在已浇筑砼凝结前修整完好。 5.4.养护及测温 5.4.1.底板砼浇筑时应留置测温孔（测温孔布置见附图） 每组 2 孔，其中一孔孔深 50cm，另一孔深 10cm。用φ15 薄壁管，一边封口，另一边应 高出底板上表面 1cm，并用塑料胶带封口，以防进入砼。 5.4.2.砼浇筑完毕后及时用塑料薄膜、阻燃草帘被（5cm 厚）两层进行覆盖，模板保温采取模 板背椤加 5cm 厚聚苯板，养护时间为 14 天。 5.4.3.测温员经培训上岗，严格按测温孔布置图布置并测温，测温时测出两孔内各自温度及大 气温并记录，当砼内外温差大于 25℃时，测温员应及时通知现场管理及技术人员，及时 采取保温措施。 5.4.4.测温时间：砼入模开始 7d 内每 2 小时测一次，7d-14d 每 4 小时测一次。 6.质量要求： 6.1.保证项目 6.1.1.砼使用的水泥、骨料外加剂、掺合料等，必须符合施工规范的有关规定，使用前检查出 厂合格证、试验报告等。 6.1.2.砼配合比、施工缝、后浇带留置及处理，必须符合施工规范规定。 6.1.3.砼试块必须按规定现场取样，制作养护和试验。其强度评定应符合“砼强度检验评定标 准” （GBJ107-87）要求。 6.2.基本项目： 砼振捣密实，不得有孔洞露筋，缝隙夹渣等缺陷。 6.3.允许偏差： 项次 项目 允许偏差（mm） 1 轴线位移 10 2 截面尺寸 ±5 3 表面平整度 ±3 7.成品保护： 7.1.砼浇筑、振捣至最后完工后，要保持甩出钢筋的位置正确。 7.2.应保护好预留洞口及水电予埋管等 7.3.甩出钢筋应用 PVC 管（40cm 高）保护，以防砼粘附。 8.安全措施： 8.1.罐车冲洗废水应放入沉淀池中，不得随意乱放。 技术负责人 交底人 接受交底人 本表由施工单位写，交底单位与接受交底单位各存一份。
编
号
T 01
田华四公司第十八项目经理部
数量 1 1 2 1 2
备注 已检测 已检测 已检 编号：037-0001600
