钢的热处理及热处理后的显微组织观察实验报告

碳钢热处理后的组织和性能变化的分析实验一、实验目的1、观察和研究碳钢经不同形式热处理后其显微组织的特点。

2、了解热处理工艺对钢组织和性能的影响。

3、了解硬度测定的基本原理及应用范围。

4、了解洛氏硬度试验机的主要结构及操作方法。

5、掌握金属显微试样的制作过程，正确地制作所要观察的试件。

二、实验内容1、制作经热处理后的试样，完成打磨、刨光、浸蚀的所有制作步骤。

2、热处理后的试件进行硬度测试。

3、热处理后的试样进行组织观察分析和比较。

三、实验设备的使用和注意事项（一）硬度计的原理、使用和注意事项金属的硬度可以认为是金属材料表面在接触应力作用下的抵抗塑性变形的一种能力。

硬度测量能够验出金属材料软硬程度的数量概念。

由于在金属表面以下不同深处材料所承受的应力和所发生的变形程度不同，因而硬度值可以综合地反映压痕附近局部体积内金属的弹性、微量塑变抗力、塑变强化能力以及大量形变抗力。

硬度值越高，表明金属抵抗塑性变形能力越大，材料产生塑性变形就越困难。

另外，硬度与其它机械性能（如强度指标σb及塑性指标ψ和δ）之间有着一定的内在联系，所以从某种意义上说硬度的大小对于机械零件或工具的使用性能及寿命具有决定性意义。

硬度的试验方法很多，在机械工业中广泛采用压入法来测定硬度。

压入法硬度试验的主要特点是：（1）试验时应力状态最软（即最大切应力远远大于最大正应力），因而不论是塑性材料还是脆性材料均能发生塑性变形。

（2）金属的硬度与强度指标之间存在如下近似关系：σb=K·HB式中：σb——材料的抗拉强度值HB——布氏硬度值K——系数退火状态的碳钢K=0.34~0.36合金调质钢K=0.33~0.35有色金属合金K=0.33~0.53（3）硬度值对材料的耐磨性、疲劳强度等性能也有定性的参考价值，通常硬度高，这些性能也就好。

在机械零件设计图纸上对机械性能的技术要求，往往只标注硬度值，其原因就在于此。

（4）硬度测定后由于仅在金属表面局部体积内产生很小压痕，并不损坏零件，因而适合于成品检验。

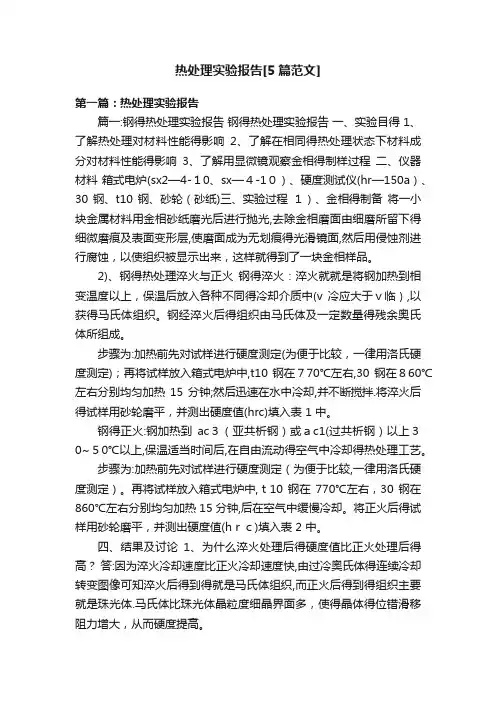

热处理实验报告[5篇范文]第一篇：热处理实验报告篇一:钢得热处理实验报告钢得热处理实验报告一、实验目得 1、了解热处理对材料性能得影响2、了解在相同得热处理状态下材料成分对材料性能得影响3、了解用显微镜观察金相得制样过程二、仪器材料箱式电炉(sx2—4-１0、sx—４-1０）、硬度测试仪(hr—150a）、30 钢、t10 钢、砂轮（砂纸)三、实验过程１）、金相得制备将一小块金属材料用金相砂纸磨光后进行抛光,去除金相磨面由细磨所留下得细微磨痕及表面变形层,使磨面成为无划痕得光滑镜面,然后用侵蚀剂进行腐蚀，以使组织被显示出来，这样就得到了一块金相样品。

2)、钢得热处理淬火与正火钢得淬火：淬火就就是将钢加热到相变温度以上，保温后放入各种不同得冷却介质中(v 冷应大于ｖ临）,以获得马氏体组织。

钢经淬火后得组织由马氏体及一定数量得残余奥氏体所组成。

步骤为:加热前先对试样进行硬度测定(为便于比较，一律用洛氏硬度测定)；再将试样放入箱式电炉中,t10 钢在７70℃左右,30 钢在８60℃左右分别均匀加热15 分钟;然后迅速在水中冷却,并不断搅拌.将淬火后得试样用砂轮磨平，并测出硬度值(hrc)填入表 1 中。

钢得正火:钢加热到ac３（亚共析钢）或ａc1(过共析钢）以上３0~５0℃以上,保温适当时间后,在自由流动得空气中冷却得热处理工艺。

步骤为:加热前先对试样进行硬度测定（为便于比较,一律用洛氏硬度测定）。

再将试样放入箱式电炉中,ｔ10 钢在770℃左右，30 钢在860℃左右分别均匀加热 15 分钟,后在空气中缓慢冷却。

将正火后得试样用砂轮磨平，并测出硬度值(hｒｃ)填入表 2 中。

四、结果及讨论1、为什么淬火处理后得硬度值比正火处理后得高？答:因为淬火冷却速度比正火冷却速度快,由过冷奥氏体得连续冷却转变图像可知淬火后得到得就是马氏体组织,而正火后得到得组织主要就是珠光体.马氏体比珠光体晶粒度细晶界面多，使得晶体得位错滑移阻力增大，从而硬度提高。

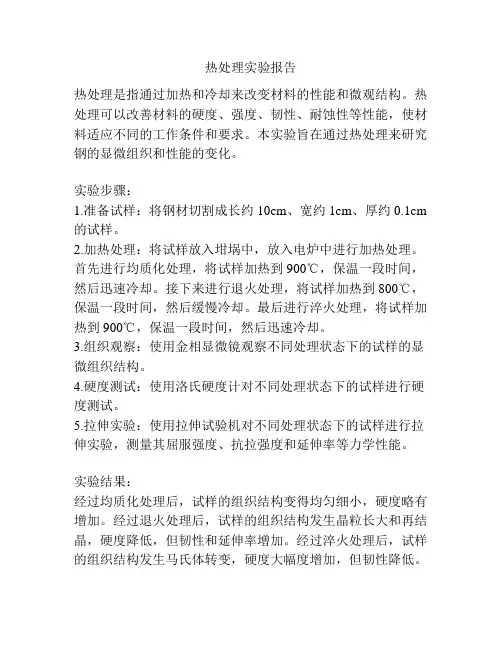

热处理实验报告热处理是指通过加热和冷却来改变材料的性能和微观结构。

热处理可以改善材料的硬度、强度、韧性、耐蚀性等性能，使材料适应不同的工作条件和要求。

本实验旨在通过热处理来研究钢的显微组织和性能的变化。

实验步骤：1.准备试样：将钢材切割成长约10cm、宽约1cm、厚约0.1cm 的试样。

2.加热处理：将试样放入坩埚中，放入电炉中进行加热处理。

首先进行均质化处理，将试样加热到900℃，保温一段时间，然后迅速冷却。

接下来进行退火处理，将试样加热到800℃，保温一段时间，然后缓慢冷却。

最后进行淬火处理，将试样加热到900℃，保温一段时间，然后迅速冷却。

3.组织观察：使用金相显微镜观察不同处理状态下的试样的显微组织结构。

4.硬度测试：使用洛氏硬度计对不同处理状态下的试样进行硬度测试。

5.拉伸实验：使用拉伸试验机对不同处理状态下的试样进行拉伸实验，测量其屈服强度、抗拉强度和延伸率等力学性能。

实验结果：经过均质化处理后，试样的组织结构变得均匀细小，硬度略有增加。

经过退火处理后，试样的组织结构发生晶粒长大和再结晶，硬度降低，但韧性和延伸率增加。

经过淬火处理后，试样的组织结构发生马氏体转变，硬度大幅度增加，但韧性降低。

结论：通过热处理，可以显著改善钢的性能和微观结构。

均质化处理可以使试样的组织结构更加均匀细小，硬度略有增加。

退火处理可以使试样的组织结构发生晶粒长大和再结晶，降低硬度，增加韧性和延伸率。

淬火处理可以使试样的组织结构发生马氏体转变，大幅度增加硬度，但降低韧性。

附图：[在这里插入显微组织结构的图片][在这里插入硬度测试结果的表格][在这里插入拉伸实验结果的表格]实验存在的问题和改进方向：1.实验样品的选择和加工方式可以继续优化，以得到更准确和可比较的结果。

2.实验过程中，温度和时间的控制可以进一步细化，以确保实验的准确性和可重复性。

3.实验结果的分析和讨论可以更加深入和详细，包括显微组织结构的形成机制和力学性能的影响机制。

实验（实习）报告
实验名称钢的热处理及热处理后显微组织的观察班级姓名
组别学号
五、实验报告要求
1.按实验结果完成下表
45 T12 测
试记录
加热温度保温
时间
冷却
时间
回火
温度
硬度
HRC
加热
温度
保温
时间
冷却
时间
回火
温度
硬度
HRC
860℃10min
空冷
5min
无
780℃10min
水冷
0.5min
无油冷
2min
无
水冷
0.5min
无
水冷
0.5min
200℃
10min
水冷
0.5min
400℃
10min
水冷
0.5min
600℃
10min
2.在显微镜下观察45 钢的退火、正火、淬火、回火处理后的组织，并在下图中绘出组织特征，标明热处理状态。

3.在显微镜下观察T12 的淬火、回火后组织，并在下图中绘出组织特征，标明热处理状态。

钢的热处理及热处理后的显微组织观察实验报告罗毅晗2014011673一、实验目的（1）熟悉钢的几种基本热处理操作：退火、正火、淬火、回火。

（2）了解加热温度、冷却速度、回火温度等主要因素对45钢热处理后性能（硬度）的影响。

（3）观察碳钢热处理后的显微组织。

二、概述钢的热处理就是利用钢在固态范围内的加热、保温和冷却，以改变其内部组织，从而获得所需要的物理、化学、机械和工艺性能的一种操作。

热处理的基本操作有退火、正火、淬火、回火等。

进行热处理时，加热温度、保温时间和冷却方式是最重要的三个基本工艺因素。

三、实验内容加热温度冷却方法回火温度洛氏硬度洛氏硬度洛氏硬度平均值860℃水冷﹨52.0 52.1 52.6 52.2 860℃油冷﹨20.2 23.4 19.1 20.9 860℃空冷﹨94.1 94.6 94.2 94.3 860℃炉冷﹨86.0 85.2 85.7 85.6 860℃水冷200℃51.9 52.0 52.1 52.0 860℃水冷400℃34.8 35.3 35.7 35.3 860℃水冷600℃20.3 21.5 19.6 20.5显微组织观察45钢860℃气冷索氏体+铁素体45钢860℃油冷马氏体+屈氏体45钢860℃水冷马氏体45钢 860℃水冷+600℃回火回火索氏体T12钢 760℃球化退火球化体T12钢 780℃水冷+200℃回火回火马氏体+二次渗碳体+残余奥氏体T12钢 1100℃水冷粗大马氏体+残余奥氏体四、实验分析1.火温度而言，淬火温度越高，硬度越高。

但是一旦达到过高温度会导致形成的马氏体，使得力学性能恶化。

2.火介质而言，硬度大小：空冷>炉冷>水冷>油冷。

3.火温度而言，回火温度越高，硬度越低。

图像：分析原因：①据铁碳相图，淬火温度升高，45钢（亚共析钢）中铁素体含量减少，珠光体含量提高，而珠光体硬度很高，铁素体硬度低，导致硬度提高。

②根据C曲线，对亚共析钢的连续冷却，空冷生成F+S，炉冷生成F+P，水冷产生M，油冷产生T+M。

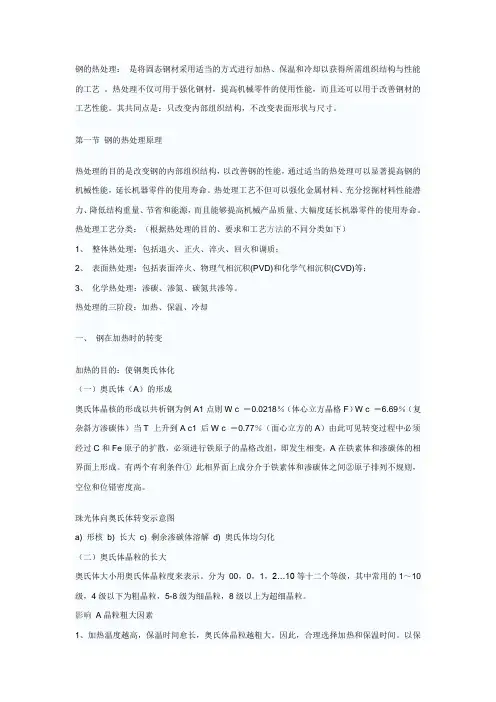

钢的热处理：是将固态钢材采用适当的方式进行加热、保温和冷却以获得所需组织结构与性能的工艺。

热处理不仅可用于强化钢材，提高机械零件的使用性能，而且还可以用于改善钢材的工艺性能。

其共同点是：只改变内部组织结构，不改变表面形状与尺寸。

第一节钢的热处理原理热处理的目的是改变钢的内部组织结构，以改善钢的性能，通过适当的热处理可以显著提高钢的机械性能，延长机器零件的使用寿命。

热处理工艺不但可以强化金属材料、充分挖掘材料性能潜力、降低结构重量、节省和能源，而且能够提高机械产品质量、大幅度延长机器零件的使用寿命。

热处理工艺分类：（根据热处理的目的、要求和工艺方法的不同分类如下）1、整体热处理：包括退火、正火、淬火、回火和调质；2、表面热处理：包括表面淬火、物理气相沉积(PVD)和化学气相沉积(CVD)等；3、化学热处理：渗碳、渗氮、碳氮共渗等。

热处理的三阶段：加热、保温、冷却一、钢在加热时的转变加热的目的：使钢奥氏体化（一）奥氏体（A）的形成奥氏体晶核的形成以共析钢为例A1点则W c ＝0.0218％（体心立方晶格F）W c ＝6.69％（复杂斜方渗碳体）当T 上升到A c1 后W c ＝0.77％（面心立方的A）由此可见转变过程中必须经过C和Fe原子的扩散，必须进行铁原子的晶格改组，即发生相变，A在铁素体和渗碳体的相界面上形成。

有两个有利条件①此相界面上成分介于铁素体和渗碳体之间②原子排列不规则，空位和位错密度高。

珠光体向奥氏体转变示意图a) 形核b) 长大c) 剩余渗碳体溶解d) 奥氏体均匀化（二）奥氏体晶粒的长大奥氏体大小用奥氏体晶粒度来表示。

分为00，0，1，2…10等十二个等级，其中常用的1～10级，4级以下为粗晶粒，5-8级为细晶粒，8级以上为超细晶粒。

影响A晶粒粗大因素1、加热温度越高，保温时间愈长，奥氏体晶粒越粗大。

因此，合理选择加热和保温时间。

以保证获得细小均匀的奥氏体组织。

（930～950℃以下加热，晶粒长大的倾向小，便于热处理）2、A中C含量上升则晶粒长大的倾向大。

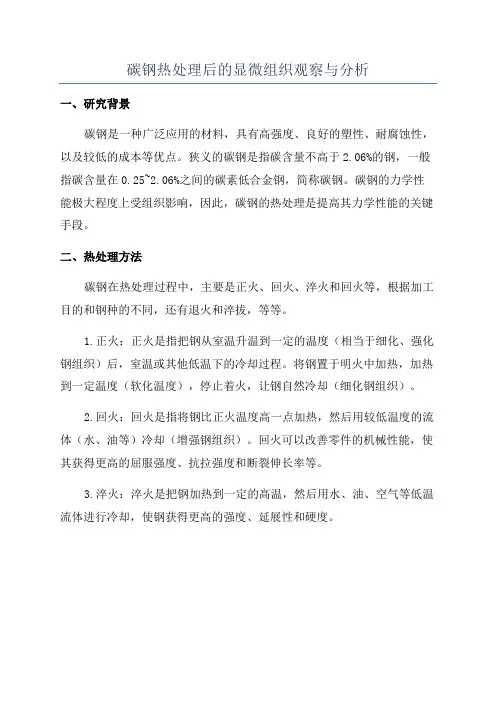

碳钢热处理后的显微组织观察与分析
一、研究背景
碳钢是一种广泛应用的材料，具有高强度、良好的塑性、耐腐蚀性，以及较低的成本等优点。

狭义的碳钢是指碳含量不高于2.06%的钢，一般指碳含量在0.25~2.06%之间的碳素低合金钢，简称碳钢。

碳钢的力学性能极大程度上受组织影响，因此，碳钢的热处理是提高其力学性能的关键手段。

二、热处理方法
碳钢在热处理过程中，主要是正火、回火、淬火和回火等，根据加工目的和钢种的不同，还有退火和淬拔，等等。

1.正火：正火是指把钢从室温升温到一定的温度（相当于细化、强化钢组织）后，室温或其他低温下的冷却过程。

将钢置于明火中加热，加热到一定温度（软化温度），停止着火，让钢自然冷却（细化钢组织）。

2.回火：回火是指将钢比正火温度高一点加热，然后用较低温度的流体（水、油等）冷却（增强钢组织）。

回火可以改善零件的机械性能，使其获得更高的屈服强度、抗拉强度和断裂伸长率等。

3.淬火：淬火是把钢加热到一定的高温，然后用水、油、空气等低温流体进行冷却，使钢获得更高的强度、延展性和硬度。

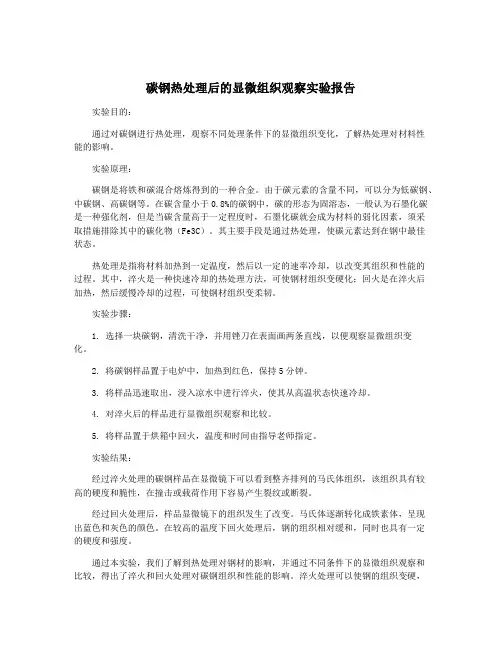

碳钢热处理后的显微组织观察实验报告实验目的：通过对碳钢进行热处理，观察不同处理条件下的显微组织变化，了解热处理对材料性能的影响。

实验原理：碳钢是将铁和碳混合熔炼得到的一种合金。

由于碳元素的含量不同，可以分为低碳钢、中碳钢、高碳钢等。

在碳含量小于0.8%的碳钢中，碳的形态为固溶态，一般认为石墨化碳是一种强化剂，但是当碳含量高于一定程度时，石墨化碳就会成为材料的弱化因素，须采取措施排除其中的碳化物（Fe3C）。

其主要手段是通过热处理，使碳元素达到在钢中最佳状态。

热处理是指将材料加热到一定温度，然后以一定的速率冷却，以改变其组织和性能的过程。

其中，淬火是一种快速冷却的热处理方法，可使钢材组织变硬化；回火是在淬火后加热，然后缓慢冷却的过程，可使钢材组织变柔韧。

实验步骤：1. 选择一块碳钢，清洗干净，并用锉刀在表面画两条直线，以便观察显微组织变化。

2. 将碳钢样品置于电炉中，加热到红色，保持5分钟。

3. 将样品迅速取出，浸入凉水中进行淬火，使其从高温状态快速冷却。

4. 对淬火后的样品进行显微组织观察和比较。

5. 将样品置于烘箱中回火，温度和时间由指导老师指定。

实验结果：经过淬火处理的碳钢样品在显微镜下可以看到整齐排列的马氏体组织，该组织具有较高的硬度和脆性，在撞击或载荷作用下容易产生裂纹或断裂。

经过回火处理后，样品显微镜下的组织发生了改变。

马氏体逐渐转化成铁素体，呈现出蓝色和灰色的颜色。

在较高的温度下回火处理后，钢的组织相对缓和，同时也具有一定的硬度和强度。

通过本实验，我们了解到热处理对钢材的影响，并通过不同条件下的显微组织观察和比较，得出了淬火和回火处理对碳钢组织和性能的影响。

淬火处理可以使钢的组织变硬，但脆性也增加；回火处理则可以提高钢的韧性和强度，并减少脆性。

在实际应用中，需要根据不同的需要选择合适的热处理工艺。

20号钢热处理组织和硬度综合实验一．实验目的（1）了解并掌握20号钢的热处理工艺、。

（2）掌握20号钢正火的步骤、规范以及硬度的变化。

（3）学会观察20号钢正火后的显微组织结构，分析其性能变化的原因。

（4）学会解决实验过程中的问题，探索最佳20号钢热处理工艺。

二．简述4种基本热处理工艺（退火、正火、淬火及回火）方法及钢热处理后的显微组织特征金属热处理是将金属工件放在一定的介质中加热到适宜的温度，并在此温度中保持一定时间后，又以不同速度冷却的一种工艺方法。

钢铁整体热处理大致有退火、正火、淬火和回火四种基本工艺。

退火：将工件加热到适当温度，根据材料和工件尺寸采用不同的保温时间，然后进行缓慢冷却(冷却速度最慢)，目的是使金属内部组织达到或接近平衡状态，获得良好的工艺性能和使用性能，或者为进一步淬火作组织准备。

正火：将工件加热到适宜的温度后在空气中冷却，正火的效果同退火相似，只是得到的组织更细，常用于改善材料的切削性能，也有时用于对一些要求不高的零件作为最终热处理。

淬火：将工件加热保温后，在水、油或其它无机盐、有机水溶液等淬冷介质中快速冷却。

淬火后钢件变硬，但同时变脆。

回火：为了降低钢件的脆性，将淬火后的钢件在高于室温而低于710℃的某一适当温度进行长时间的保温，再进行冷却，这种工艺称为回火。

退火、正火、淬火、回火是整体热处理中的“四把火”，其中的淬火与回火关系密切，常常配合使用，缺一不可。

三．简述洛氏硬度测定的基本原理及应用范围洛式硬度（HR-）是以压痕塑性变形深度来确定硬度值指标。

以0.002毫米作为一个硬度单位。

当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。

它是用一个顶角120°的金刚石圆锥体或直径为1.59或3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。

根据试验材料硬度的不同，有HRA,HRB,HRC三种硬度。

HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。

钢的热处理实验报告热处理是一种通过控制材料的加热和冷却过程来改变材料的性能和结构的方法。

在工程实践中，热处理常常被用来改善材料的硬度、强度、耐磨性和耐腐蚀性。

本实验旨在通过对不同钢材料进行热处理，观察其微观组织和力学性能的变化，从而深入了解热处理对钢材料性能的影响。

首先，我们选取了三种常见的钢材料，碳素钢、合金钢和不锈钢。

这三种钢材料分别代表了低碳钢、中碳钢和不锈钢，在工程中应用广泛。

我们将对这三种钢材料进行正火、回火和淬火等热处理工艺，以及未经热处理的原始状态进行对比实验。

在实验过程中，我们首先对钢材进行加热处理，然后根据不同的热处理工艺要求进行保温和冷却。

在保温过程中，我们控制了不同的保温时间和温度，以模拟实际工程中的热处理工艺。

接着，我们对经过热处理和未经热处理的钢材进行金相显微镜观察和硬度测试。

通过金相显微镜观察，我们可以清晰地看到钢材的晶粒结构和相变情况，而硬度测试则可以直观地反映钢材的硬度变化。

实验结果表明，经过热处理的钢材在显微组织上发生了明显的变化。

在正火和回火过程中，钢材的晶粒得到细化，晶界清晰，硬度有所提高；而在淬火过程中，钢材的组织发生马氏体变换，硬度显著提高。

相比之下，未经热处理的钢材晶粒粗大，硬度较低。

这些结果充分表明了热处理对钢材料性能的显著影响。

综上所述，本实验通过对不同钢材料进行热处理，观察了其微观组织和力学性能的变化。

实验结果表明，热处理能够显著改善钢材料的性能，使其具有更高的硬度和强度。

因此，在工程实践中，热处理技术具有重要的应用价值，能够满足不同工程材料对性能的需求。

希望本实验能够为相关领域的研究和工程实践提供一定的参考价值。

热处理后碳钢显微组织的观察与分析热处理是一种通过控制材料的加热和冷却过程，改变其组织和性能的方法。

碳钢是一种含碳量较高的钢材，通过热处理可以得到不同的组织，从而改变其机械性能。

本文将对热处理后碳钢的显微组织进行观察与分析。

热处理过程中，碳钢首先需要进行加热，在足够高的温度下保温一段时间后，再进行冷却。

根据不同的加热温度和保温时间，可以得到不同的组织结构。

首先，我们来观察热处理前的碳钢显微组织。

通常来说，热处理前的碳钢具有粗大的珠光体组织。

珠光体是一种由铁和碳组成的混合物，呈珠状排列。

碳钢中的珠光体结构可以通过金相显微镜观察到，需要将样品进行切割、研磨和腐蚀处理。

在热处理过程中，最常用的方法是淬火和回火。

淬火是将加热到临界温度的材料骤冷至室温，目的是形成马氏体组织。

马氏体是一种类似于针状的组织结构，具有高硬度和脆性。

为了提高钢材的可塑性和耐磨性，常常进行回火处理。

回火是将淬火后的材料加热至较低的温度，再快速冷却。

回火过程中，马氏体逐渐转变为珠光体，从而使钢材具有更好的韧性。

通过金相显微镜观察热处理后的碳钢，可以看到不同的组织结构。

淬火后的碳钢主要由马氏体组成，呈针状结构。

马氏体是一种具有高硬度和脆性的结构，在一定条件下可以通过淬火获得。

回火后，马氏体会转变为珠光体，从而提高钢材的可塑性和韧性。

回火温度越高，珠光体的颗粒越大，机械性能会逐渐下降。

除了马氏体和珠光体外，热处理后的碳钢还可能出现一些其他的组织结构。

比如贝氏体是一种由针状晶体构成的结构，具有较高的硬度和韧性。

同时，还可能出现残余奥氏体、铁素体和非金属夹杂物等。

热处理后的碳钢的组织结构与加热温度、保温时间和冷却速率等因素密切相关。

在实际应用中，需要根据不同的要求选择合适的热处理工艺，以达到所需的组织和性能。

总结起来，热处理是一种通过控制材料的加热和冷却过程，改变其组织和性能的方法。

热处理后的碳钢主要由马氏体和珠光体组成，通过回火处理可以改善钢材的可塑性和韧性。

钢的热处理及热处理后的显微组织观察工程材料实验二曹瀚文2012011545授课教师：***一、实验目的（1）熟悉钢的几种基本热处理操作：退火、正火、淬火、回火；（2）了解加热温度、冷却速度、回火温度等主要因素对45号钢热处理后性能（硬度）的影响；（3）观察碳钢热处理后的显微组织。

二、实验结果三、分析淬火温度、淬火介质及回火温度对45钢性能的影响，画出它们同硬度关系的示意曲线，并根据铁碳相图、C 曲线（或CCT 曲线）和回火时的转变阐明硬度变化的原因。

45.7 27.045.7 27.544.6 26.845.3 32.330.8淬火温度：这个可以从铁碳相图来分析，亚共析钢的淬火加热温度为c3A 以上30~50℃。

亚共析钢加热到c3A 以下时，淬火组织中会保留铁素体，使钢的硬度降低。

若淬火温度太高，会形成粗大马氏体，使力学性能恶化。

●淬火介质：这个可以从C曲线来分析，空→油→水是淬火的速度的依次增加，当奥氏体从高温降温时，如果冷却速度不同，就会以不同的方式通过C曲线，空→油→水对应得到的组织是S+F→M+T→M,因此硬度会依次增加。

●回火温度：这个可以从回火时的转变来分析，回火温度升高时，除去脆性危险区，我们依次得到的是回火M→回火T→回火S,马氏体的碳质量分数也依次降低，因此硬度也就依次降低。

所以我们就得到回火温度升高，硬度会随之降低的曲线。

四、显微组织图（1）T12 780水淬 200回火（回火M）（2）45钢 860油淬（T+M）（3）45钢 860水淬（M）（4）45钢 840水淬 600回火（回火S）（5）T12钢球化退火（6）45钢 860正火五、思考题：（1）45钢常用的热处理是什么？它们的组织是什么？多做什么工件？答：45钢属于中碳结构钢，常用热处理为正火+调制处理，组织为回火索氏体。

可用来制造齿轮、轴类、套筒等零件。

（2）退火状态的45钢试样分别加热到不同温度（例如600~900℃之间）后，在水中冷却，其硬度随加热温度如何变化？为什么？答：亚共析钢的淬火加热温度一般为A以上30~50℃，45钢3c则大概应该在880℃附近。

实验七钢在不同热处理状态下的显微组织一、实验目的1. 观察碳钢经不同形式热处理后的显微组织特征。

2. 了解热处理工艺对钢的组织和性能的影响。

二、实验原理钢经退火处理后的显微组织基本上与Fe–FeC相图中的各种平衡组织相似，3但在快速冷却条件下的显微组织不能用铁碳相图来加以分析，而应由过冷奥氏体等温转变曲线（C曲线）或连续冷却转变曲线来确定，如图7-1所示共析钢奥氏体等温曲线。

随着冷却条件的不同，过冷奥氏体将发生不同类型的转变。

共析钢过冷奥氏体在不同温度条件下转变的组织特征及性能如表7-1所示。

图7-1 共析钢的奥氏体等温转变曲线珠光体型组织它包括有粗片状珠光体，如图7-2所示；索氏体（细片状珠光体），如图7-3所示；屈氏体（极细片状珠光体），如图7-4所示。

它们都是由铁素体和渗碳体两相组成的机械混合物，它们之间在组织形态上的差别只是片层厚薄不同。

在珠光体型组织中层片越细，强度及硬度则越高，而塑性和韧性则越好。

贝氏体组织贝氏体是过冷奥氏体在珠光体转变区以下，Ms点以上的中温转变产物。

它是由一定饱和度的铁素体和渗碳体组成的两相混合物，但其金相组织形态不像珠光体组织那样成片层相间排列。

根据过冷奥氏体的转变温度不同，贝氏体又分为上贝氏体和下贝氏体。

上贝氏本组织呈暗灰色羽毛状特征，其显微组织如图7-5所示；下贝氏体，组织呈黑色竹叶状特征，其显微组织如图7-6所示。

a—光学显微组织b—电子显微组织图7-2 珠光体的显微组织a—光学显微组织b—电子显微组织图7-3 索氏体a）光学显微镜500X b）电子显微15000X图7-4 屈氏体500X 500X图7-5 上贝氏体图7-6 下贝氏体马氏体碳在α-Fe中的过饱和固溶体叫做马氏体，它是淬火所得到的组织。

马氏体的组织形态可依马氏体含碳量的高低不同而形成两种形态。

一种是板条状马氏体，其显微组织如图7-7所示，主要出现在低碳钢，故又称为低碳马氏体；一种是针状马氏体，其显微组织如图7-8所示，主要出现在高碳钢，所以又叫高碳马氏体。

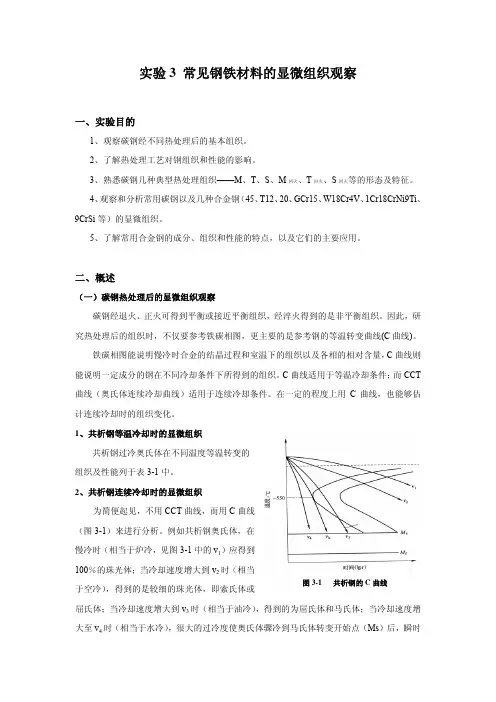

碳钢热处理后的显微组织观察与分析实验目的实验说明实验内容实验方法指导实验报告要求思考题一：实验目的(1)观察和研究碳钢经不同形式热处理后显微组织的特点。

(2)了解热处理工艺对碳钢硬度的影响。

二：实验说明碳钢经热处理后的组织可以是接近平衡状态(如退火、正火)的组织，也可以是不平衡组织(如淬火组织)。

因此在研究热处理后的组织时，不但要用铁碳相图，还要用钢的C曲线来分析。

图1为共析碳钢的C曲线，图2为45钢连续冷却的CCT曲线。

图1 共析碳钢的c曲线图2 45钢的CCT曲线C曲线能说明在不同冷却条件下过冷奥氏体在不同温度范围内发生不同类型的转变过程及能得到哪些组织。

1．碳钢的退火和正火组织亚共析碳钢(如40、45钢等)一般采用完全退火，经退火后可得接近于平衡状态的组织，其组织形态特征已在实验l中加以分析和观察(图3)过共析碳素工具钢(如T10、T12钢等)则采用球化退火，T12钢经球化退火后，组织中的二次渗碳体和珠光体中的渗碳体都呈球状(或粒状)，图中均匀分散的细小粒状组织就是粒状渗碳体。

2．钢的淬火组织含碳质量分数相当于亚共析成分的奥氏体淬火后得到马氏体。

马氏体组织为板条状或针状，20钢经淬火后将得到板条状马氏体。

在光学显微镜下，其形态呈现为一束束相互平行的细条状马氏体群。

在一个奥氏体晶粒内可有几束不同取向的马氏体群，每束条与条之间以小角度晶界分开，束与束之间具有较大的位向差，如图4所示。

图3 T12 钢球化退火组织图4 低碳马氏体组织45钢经正常淬火后将得到细针状马氏体和板条状马氏体的混合组织，如图5所示。

由于马氏体针非常细小，故在显微镜下不易分清。

45钢加热至860℃后油淬，得到的组织将是马氏体和部分托氏体(或混有少量的上贝氏体)，如图6所示。

碳质量分数相当于共析成分的奥氏体等温淬火后得到贝氏体，如T8钢在550~350℃及350℃~ Ms温度范围内等温淬火，过冷奥氏体将分别转变为上贝氏体和下贝氏体。

热处理后碳钢显微组织的观察和分析
一、热处理后碳钢微观组织特征
热处理后的碳钢显微组织的形态，取决于处理工艺，以及处理过程中温度的变化对热处理后的金属组织产生的影响。

在不同的温度下，碳钢的形状和结构都有所不同。

经过热处理，碳钢的微观组织结构完全改变，形成长形的α-铁结晶，而且α-相和δ-相在晶粒中是杂合状态。

δ-相是一种大小不一的晶粒，其中有些晶粒具有碳的低温晶体，其他晶粒是碳的熔融晶体或乳白状熔融晶体。

1、在观察热处理后的碳钢显微组织时，可以看到宏观表面的肥厚和裂纹等痕迹。

此外，可以看到以及通过显微镜观察所分离的α-相和δ-相的晶粒。

通常，α—相晶粒的大小比δ—相的晶粒大，在显微图中可以看到α—相晶粒与δ—相晶粒的互相混合。

2、根据显微照片的结果，可以计算出α—相晶粒和δ—相晶粒的大小分布，以及晶粒之间的空间分布。

通过计算，可以获得α—相和δ—相晶粒的平均尺寸，以及晶粒尺寸的标准偏差。

此外，还可以检查α—相和δ—相晶粒的尺寸变化情况以及晶粒结构的变化情况。

三、总结
热处理后的碳钢显微组织特征，取决于处理工艺。
