流动式起重机的选用步骤一、前言流动式起重机是一种常见的起重设备，广泛应用于工业生产和建筑领域。
在选用流动式起重机时，需要考虑多个因素，如工作环境、载荷要求、安全性等。
本文将介绍流动式起重机的选用步骤。
二、了解工作环境在选用流动式起重机之前，需要了解工作环境的具体情况。
例如，需要知道起重物品的大小和重量、使用频率、使用地点等。
这些信息对于后续选型和设计都非常有帮助。
三、确定载荷要求根据工作环境的情况，确定所需的载荷能力。
根据国家标准或行业标准，选择符合要求的流动式起重机型号。
同时，还需要考虑未来可能出现的更大或更重的货物情况，以确保所选设备具有足够的承载能力。
四、选择适当的高度和跨度根据实际需求确定所需高度和跨度。
高度一般取决于货物存放位置和操作空间；跨度则取决于货物大小和存放位置。
选择适当高度和跨度可以提高操作效率，并且能够减少不必要的浪费。
五、考虑安全性在选用流动式起重机时，安全性是一个非常重要的因素。
需要选择符合国家标准和行业标准的设备，并且需要注意设备的质量和制造工艺。
同时，还需要考虑起重机的防护措施，如限位开关、防碰撞装置等。
六、选择适当的供电方式流动式起重机有多种供电方式，如电缆卷盘、滑线等。
不同的供电方式有不同的优缺点，在选择时需要根据实际情况进行权衡。
例如，电缆卷盘适用于小型起重机或短距离移动；而滑线适用于大型起重机或长距离移动。
七、考虑维护成本在选用流动式起重机时，还需要考虑维护成本。
不同品牌和型号的设备维护成本也会有所不同。
因此，在选择设备时，需要考虑其售后服务质量和维修保养成本。
八、结论选用流动式起重机是一个复杂而又关键的过程。
正确地选择设备可以提高工作效率和安全性，并且能够降低运营成本。
通过了解工作环境、确定载荷要求、选择适当的高度和跨度、考虑安全性、选择适当的供电方式和考虑维护成本等步骤，可以帮助我们选择最适合的流动式起重机。
吊车选用的注意事项有哪些吊车是一种常见的工程机械设备，广泛应用于建筑、道路施工、工业生产等领域。
选用适合的吊车对于工程项目的顺利进行至关重要。
下面是选用吊车时需要注意的一些事项：1. 了解项目的需求：在选用吊车之前，需要先了解项目的具体需求，包括吊重、吊高、吊程、作业环境等。
这样有利于根据实际需求选择适合的吊车类型和规格。
2. 吊重能力：吊重是选用吊车的重要考虑因素之一。
需要根据项目需求确定预计吊重范围，并选择能够满足该范围的吊车。
吊车的额定吊重应该比项目需求的最大吊重稍大一些，以保证在实际操作中能够安全稳定地完成吊装任务。
3. 吊高和吊程：吊高和吊程是指吊车的最大工作高度和最大工作半径。
在选择吊车时，应根据项目需求确定需要的最大吊高和最大吊程，并选择具有相应参数的吊车。
同时，还需要考虑吊车的高空作业能力和水平轴承能力，以确保吊装过程的安全性和稳定性。
4. 工作环境和条件：吊车的工作环境和条件对选用吊车也有一定的影响。
例如，如果工作现场有狭窄的空间、复杂的地形或者其他特殊条件，需要选择具有灵活性和应变能力的吊车类型。
此外，还需要考虑工作环境的气候、温度和地质条件，确保吊车能够在各种环境条件下正常运行。
5. 运输和搭建条件：吊车的运输和搭建也是选用吊车时需要考虑的因素。
根据项目的实际情况，需要确定吊车的运输方式和搭建条件。
有些大型吊车需要拆解运输，并需要专业人员进行组装和搭建，这需要提前进行规划和准备工作。
6. 吊车品牌和质量：吊车的品牌和质量也是选用吊车时需要考虑的重要因素。
选择知名品牌和具有良好信誉的吊车制造商，可以确保吊车的质量和性能符合要求。
此外，还需要关注吊车的维护保养和售后服务，以保证吊车的长期可靠运行。
7. 操作人员培训和证照要求：吊车的安全操作离不开经过专业培训的操作人员。
在选用吊车之前，需要确保操作人员具备相应的证照和培训，且了解吊车的操作规程和安全操作要求。
这可以最大限度地减少吊车操作中发生事故的风险。
起重运输机械产品选用手册序言本手册旨在为用户提供起重运输机械产品的选用指南。
起重运输机械是一类用于运输和举升重物的设备，常用于工业、建筑、航运等领域。
正确选择合适的起重运输机械产品对于项目的成功进行至关重要。
本手册综合了相关的技术和经验，并提供了一些常见的选择要点供用户参考。
一、产品类型介绍根据作业需求和场地条件，起重运输机械产品可以分为多类。
常见的起重运输机械产品包括但不限于以下几种：1.升降机：用于垂直方向的货物运输，可分为单列、双列或多列配置。
2.桅杆起重机：适用于较小的作业现场，能够进行360度旋转和竖立运输。
3.塔式起重机：适用于大型项目，具有高度和横向移动能力。
4.吊车：用于重物搬运和运输，适用于大型建筑和工地。
5.叉车：适用于内部仓库和货物运输，可升降货物并具有横向移动能力。
二、选用要点根据实际需求和场地条件，用户在选用起重运输机械产品时需要考虑以下要点：1.起重能力：根据所需承载重量确定起重运输机械的起重能力。
注意，起重能力应略大于实际需求，以确保能够应对突发情况。
2.工作高度：根据作业场地的高度要求选择起重运输机械的工作高度。
注意，所选产品的最大工作高度应满足实际需求。
4.适应性：起重运输机械的适应性是指其能够适应不同的作业环境和条件。
根据作业场地的特殊要求，选择具有良好适应性的产品。
5.维护保养：考虑起重运输机械的日常维护保养要求，选择易于维护和保养的产品。
注意，维护保养的便捷性对设备的寿命和性能有重要影响。
6.操作人员培训：根据起重运输机械的操作复杂度和特殊性，为操作人员提供相关培训和证书。
合格的操作人员能够有效提高工作效率和安全性。
三、使用注意事项1.严格按照使用手册进行操作，确保正确操作和设备安全。
2.定期检查设备的工作状态和安全性，如发现异常及时进行维修。
3.严禁超载使用设备，以免导致设备损坏或事故发生。
4.在使用过程中保持机械的稳定，避免发生倾覆或滑动等情况。
5.确保有合适的维修和紧急救援计划，并将其与相关人员共享。
起重机(Crane)是一种作循环、间歇运动的机械。
一个工作循环包括；取物装置从取物地把物品提起，然后水平移动到指定地点降下物品，接着进行反向运动，使取物装置返回原位，以便进行下一次循环。
一般有以下几种分类：1、轻小型起重设备轻小型起重设备的特点是轻便、结构紧凑，动作简单，作业范围投影以点、线为主。
轻、小型起重设备，一般只有一个升降机构，它只能使重物作单一的升降运动。
属于这一类的有；千斤顶、滑车、手(气、电)动葫芦、绞车等。
电动葫芦常配有运行小车与金属构架以扩大作业范围。
2、桥式起重机桥式起重机的特点是可以使挂在吊钩或其他取物装置上的重物在空间实现垂直升降或水平运移。
桥式起重机包括；起升机构，大、小车运行机构。
依靠这些机构的配合动作，可使重物在一定的立方形空间内起升和搬运。
桥式起重机、龙门起重机、装卸桥、冶金桥式起重机、缆索起重机等都属此类。
3、臂架式起重机臂架式起重机的特点与桥式起重机基本相同。
臂架式起重机包括；起升机构、变幅机构、旋转机构。
依靠这些机构的配合动作，可使重物在一定的圆柱形空间内起重和搬运。
臂架式起重机多装设在车辆上或其他形式的运输(移动)工具上，这样就构成了运行臂架式旋转起重机。
如汽车式起重机、轮胎式起重机、塔式起重机、门座式起重机、浮式起重机、铁路起重机等。
4、升降机升降机的特点是重物或取物装置只能沿导轨升降。
升降机虽只有一个升降机构，但在升降机中，还有许多其他附属装置，所以单独构成一类，它包括；电梯、货梯、升船机等。
除此以外，起重机还有多种分类方法。
例如，按取物装置和用途分类，有吊钩起重机、抓斗起重机、电磁起重机、冶金起重机、堆垛起重机、集装箱起重机和援救起重机等；按运移方式分类，有固定式起重机、运行式起重机、自行式起重机、拖引式起重机、爬升式起重机、便携式起重机、随车起重机等；按驱动方式分类，有支承起重机、悬挂起重机等；按使用场合分类，有车间起重机、机器房起重机、仓库起重机、贮料场起重机、建筑起重机、工程起重机、港口起重机、船厂起重机、坝顶起重机、船上起重机等。
吊车选型《手册》中华人民共和国颁布目录一、全液压汽车起重机系列1、QY130K汽车起重机-----------------------------------------------------------------------------图片起重机作业状态主要参数2?、QY100K汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数3、QY80K汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数4、QY70K汽车起重机-----------------------------------------------------------------------------图片起重机作业状态主要参数5、QY65K汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数6、QY50K汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数7、QY50B汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数8、QY35K汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数9、QY25K5汽车起重机------------------------------------------------------------------------------图片图片起重机作业状态主要参数11、QY25E汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数12、QY25A汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数13、QY20B汽车起重机-----------------------------------------------------------------------------图片起重机作业状态主要参数14、QY20汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数15、QY16K汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数16、QY16D汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数17、QY16C汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数18、QY130K汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数19、QY100K汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数20、QY80K汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数21、QY70K汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数22、QY65K汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数23、QY50K汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数24、QY50B汽车起重机------------------------------------------------------------------------------图片图片起重机作业状态主要参数26、QY25K5汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数27、QY25K5汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数28、QY25K汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数29、QY25E汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数30、QY25A汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数31、QY20B汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数32、QY20汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数33、QY16K汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数34、QY16D汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数35、QY16C汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数二、全地面汽车起重机1、QAY500全地面汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数2、QAY400全地面汽车起重机-----------------------------------------------------------------------------图片起重机作业状态主要参数3、QAY300全地面汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数4、QAY240全地面汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数5、QAY200全地面汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数6、QAY160全地面汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数7、QAY130全地面汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数8、QAY50全地面汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数9、QAY25全地面汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数10、QAY200全地面汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数11、QAY160全地面汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数12、QAY130全地面汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数13、QAY50全地面汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数14、QAY25全地面汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数三、液压履带起重机系列1、QUY300履带起重机------------------------------------------------------------------------------图片起重机作业状态主要参数2、QUY450履带起重机------------------------------------------------------------------------------图片起重机作业状态主要参数3、QUY650履带起重机------------------------------------------------------------------------------图片起重机作业状态主要参数4、QUY260履带式起重机------------------------------------------------------------------------------图片起重机作业状态主要参数5、?QUY350 履带起重机------------------------------------------------------------------------------图片起重机作业状态主要参数6、QUY220全液压履带起重机------------------------------------------------------------------------------图片起重机作业状态主要参数7、QUY150履带起重机------------------------------------------------------------------------------图片起重机作业状态主要参数8、QUY80履带起重机------------------------------------------------------------------------------图片起重机作业状态主要参数9、QUY50履带起重机------------------------------------------------------------------------------图片起重机作业状态主要参数10、QUY300履带起重机------------------------------------------------------------------------------图片起重机作业状态主要参数11、QUY150履带起重机------------------------------------------------------------------------------图片起重机作业状态主要参数12、QUY100履带起重机------------------------------------------------------------------------------图片起重机作业状态主要参数13、QUY50履带起重机------------------------------------------------------------------------------图片起重机作业状态主要参数全液压汽车起重机系列QY130K汽车起重机??起重机作业状态主要参数?????起重机作业状态主要参数QY50K汽车起重机起重机作业状态主要参数QY50B汽车起重机起重机作业状态主要参数QY35K汽车起重机起重机作业状态主要参数QY25K5汽车起重机起重机作业状态主要参数QY25K汽车起重机QY25E汽车起重机起重机作业状态主要参数QY25A汽车起重机起重机作业状态主要参数QY20B汽车起重机起重机作业状态主要参数QY20汽车起重机起重机作业状态主要参数QY16K汽车起重机起重机作业状态主要参数QY16D汽车起重机QY16C汽车起重机起重机作业状态主要参数?起重机作业状态主要参数QY80K汽车起重机起重机作业状态主要参数QY70K汽车起重机起重机作业状态主要参数车起重机起重机作业状态主要参数QY35K汽车起重机起重机作业状态主要参数QY25K5汽车起重机起重机作业状态主要参数QY25K5汽车起重机起重机作业状态主要参数QY25K汽车起重机QY25E汽车起重机起重机作业状态主要参数QY25A汽车起重机起重机作业状态主要参数QY20B汽车起重机起重机作业状态主要参数QY20汽车起重机起重机作业状态主要参数QY16K汽车起重机起重机作业状态主要参数QY16D汽车起重机起重机作业状态主要参数QY16C汽车起重机起重机作业状态主要参数?全地面汽车起重机QAY500全地面汽车起重机QAY400全地面汽车起重机QAY300全地面汽车起重机QAY240全地面汽车起重机QAY200全地面汽车起重机QAY160全地面汽车起重机???作业状态主要技术参数表QAY130全地面汽车起重机??作业状态主要技术参数表QAY50全地面汽车起重机??????起重作业状态主要技术参数QAY25全地面汽车起重机???????起重作业状态主要技术参数QAY200全地面汽车起重机?主要技术参数QAY160全地面汽车起重机作业状态主要技术参数表QAY130全地面汽车起重机作业状态主要技术参数表QAY50全地面汽车起重机起重作业状态主要技术参数QAY25全地面汽车起重机起重作业状态主要技术参数全地面汽车起重机主要技术参数液压履带起重机系列QUY300履带起重机??????主要技术参数Main Technical ParametersQUY450履带起重机?主要技术参数Main Technical ParametersQUY650履带起重机??????主要技术参数Main Technical ParametersQUY260履带式起重机主要技术参数Main Technical ParametersQUY350 履带起重机主要技术参数Main Technical ParametersQUY220全液压履带起重机?主要技术参数Main Technical ParametersQUY150履带起重机主要技术参数Main Technical ParametersQUY80履带起重机主要技术参数Main Technical Parameters。
吊机可以分好多种，有大中型吊机如：塔吊、龙门吊、码头吊等；小型吊机如河南斯派特的家用室内吊运机、建筑吊装机，便携式小吊机。
如果你需要这种吊机，那么如何挑选呢，这也是很重要的。
选择吊运机主要考虑以下三个问题:
1、机械的机动性、稳定性和操作平台的要求。
2、采取机械传动的的还是液压式的合适。
3、是否采用专业自动式吊机等
很多用户购买便携式吊运机,小型吊运机,直滑式吊运机时很盲目，其实功能越简单越好，但是特殊情况可以选择特殊功能，比方说小窗口选择直滑的小型吊运机等。
新用户没有必要复杂的小型吊运机。
有很多用户想要臂长的，其实那是个误区，不是臂越长越好。
首先要明白，小型吊运机并不是万能的，他有着他的弱点，更有他的优点，你不能期望他万事皆能。
如果盲目加长吊臂，会带来很大的安全隐患。
吊运机行业运行到现在，产品的各个数据都是有科学依据的。
有些数据不是想改就能改的。
因为安全是第一位的。
盲目的对机器的改造也会带来很大的隐患的。
河南斯派特机械设备有限公司创立于2015年，由德国HXC集团参与投资和研发，是一家集研发，生产，销售微型履带起重机于一体的专业性公司。
SPT品牌充分注重产品的安全性，实用性,功能性。
该公司系列产品SPT299SPT499一经推出就受到了广大客户的一致好评。
更多关于小吊车厂家哪家好？如何选购？相关问题，欢迎来电咨询。

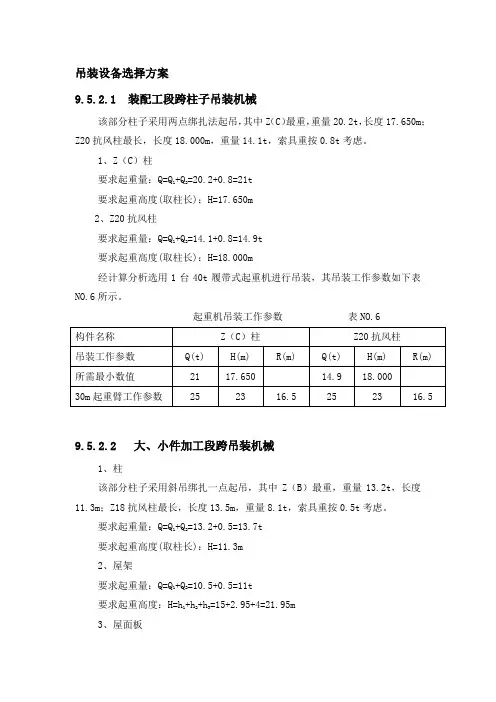

吊装设备选择方案9.5.2.1 装配工段跨柱子吊装机械该部分柱子采用两点绑扎法起吊，其中Z（C）最重，重量20.2t，长度17.650m；Z20抗风柱最长，长度18.000m，重量14.1t，索具重按0.8t考虑。
1、Z（C）柱要求起重量：Q=Q1+Q2=20.2+0.8=21t要求起重高度(取柱长)：H=17.650m 2、Z20抗风柱要求起重量：Q=Q1+Q2=14.1+0.8=14.9t要求起重高度(取柱长)：H=18.000m经计算分析选用1台40t履带式起重机进行吊装，其吊装工作参数如下表NO.6所示。
起重机吊装工作参数表NO.69.5.2.2 大、小件加工段跨吊装机械1、柱该部分柱子采用斜吊绑扎一点起吊，其中Z（B）最重，重量13.2t，长度11.3m；Z18抗风柱最长，长度13.5m，重量8.1t，索具重按0.5t考虑。
要求起重量：Q=Q1+Q2=13.2+0.5=13.7t要求起重高度(取柱长)：H=11.3m 2、屋架要求起重量：Q=Q1+Q2=10.5+0.5=11t要求起重高度：H=h1+h2+h3=15+2.95+4=21.95m3、屋面板要求起重量：Q=Q1+Q2=0.93+0.5=1.43t要求起重高度：H=h1+h2+h3=15+0.24+2.5=17.74m起重机吊装跨中屋面板时，起重钩需伸过已安装的屋架3m，且起重臂轴线与已安装屋架上弦中线最小水平距离g=1m，故起重机所需的最小起臂长度及相应的仰角为：α=arctg =arctg 315 1.731-+≈56°代入公式Lmin=h/sinα+(f+g)/cosα=15/sin56°+4/cos56°=18.1+7.2=25.3m选用25t履带式起重机(250-S型)，臂长27m，仰角α=56°，吊装屋面板时的起重半径为：R=F+Lcosα=1.5+27*cos56°=16.6m当臂长L=27m，起重仰角α=56°，起重机实际起重高度为：H=Lsin56°+E-d=27*sin56°+2.1-3=21.5m＞20.09m根据以上各主要构件工作参数计算，经综合分析后，确定选用27m长起重臂，查25t(250-S型)履带起重机性能表，确定原料跨及出坯跨构件吊装时起重机的工作参数如下表NO.7所示。
吊车选型《手册》中华人民共和国颁布图片起重机作业状态主要参数3、QY80K汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数4、QY70K汽车起重机-----------------------------------------------------------------------------图片起重机作业状态主要参数5、QY65K汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数6、QY50K汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数7、QY50B汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数8、QY35K汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数9、QY25K5汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数10、QY25K汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数11、QY25E汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数12、QY25A汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数13、QY20B汽车起重机-----------------------------------------------------------------------------图片起重机作业状态主要参数14、QY20汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数15、QY16K汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数16、QY16D汽车起重机------------------------------------------------------------------------------图片图片起重机作业状态主要参数20、QY80K汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数21、QY70K汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数22、QY65K汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数23、QY50K汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数24、QY50B汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数25、QY35K汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数26、QY25K5汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数27、QY25K5汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数28、QY25K汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数29、QY25E汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数30、QY25A汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数31、QY20B汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数32、QY20汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数33、QY16K汽车起重机------------------------------------------------------------------------------图片二、全地面汽车起重机1、QAY500全地面汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数2、QAY400全地面汽车起重机-----------------------------------------------------------------------------图片起重机作业状态主要参数3、QAY300全地面汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数4、QAY240全地面汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数5、QAY200全地面汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数6、QAY160全地面汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数7、QAY130全地面汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数8、QAY50全地面汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数9、QAY25全地面汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数10、QAY200全地面汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数11、QAY160全地面汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数12、QAY130全地面汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数13、QAY50全地面汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数14、QAY25全地面汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数三、液压履带起重机系列图片起重机作业状态主要参数3、QUY650履带起重机------------------------------------------------------------------------------图片起重机作业状态主要参数4、QUY260履带式起重机------------------------------------------------------------------------------图片起重机作业状态主要参数5、 QUY350 履带起重机------------------------------------------------------------------------------图片起重机作业状态主要参数6、QUY220全液压履带起重机------------------------------------------------------------------------------图片起重机作业状态主要参数7、QUY150履带起重机------------------------------------------------------------------------------图片起重机作业状态主要参数8、QUY80履带起重机------------------------------------------------------------------------------图片起重机作业状态主要参数9、QUY50履带起重机------------------------------------------------------------------------------图片起重机作业状态主要参数10、QUY300履带起重机------------------------------------------------------------------------------图片起重机作业状态主要参数11、QUY150履带起重机------------------------------------------------------------------------------图片起重机作业状态主要参数12、QUY100履带起重机------------------------------------------------------------------------------图片起重机作业状态主要参数13、QUY50履带起重机------------------------------------------------------------------------------图片起重机作业状态主要参数全液压汽车起重机系列QY130K汽车起重机起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 100最小额定工作幅度m 3最大起重力矩基本臂kN.m 3238最长主臂kN.m 1670最长主臂+副臂kN.m 1127 支腿距离纵向m 7.56横向m 7.6起重臂长度基本臂m 12.8最长主臂m 48最长主臂+副臂m 48 + 18.1 副臂安装角°0, 15, 30工作速度起重臂变幅时间起臂s 60 起重臂伸缩时间全伸/全缩s 140 最大回转速度r/min 2 起升速度(单绳在第4层)主起升机构m/min 110副起升机构m/min 85起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 80最小额定工作幅度m 3转台尾部回转半径m 4.35 最大起重力矩基本臂kN.m 2669最长主臂+副臂kN.m 578.8 支腿距离纵向m 6.6横向m 7起升高度基本臂m 11.1最长主臂m 43最长主臂+副臂m 60副臂安装角°0, 15, 30工作速度最大回转速度r/min 1.6起升速度（单绳在第4层）主起升机构满载m/min 55空载m/min 82 副起升机构满载m/min 70空载m/min 86起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 70 最小额定工作幅度m 3 转台尾部回转半径m 3550最大起重力矩基本臂kN.m 2303最长主臂kN.m 1043最长主臂+副臂kN.m 492.8 支腿距离纵向m 5.75横向m 6.9起升高度基本臂m 11.2最长主臂m 42最长主臂+副臂m 58工作速度起重臂变幅时间起臂S 75起重臂伸缩时间全伸/全缩S 150/100 最大回转速度r/min 2.0 支腿伸缩时间水平支腿同时伸/缩S 30/20垂直支腿同时伸/缩S 35/12 起升速度(单绳)主起升机构满载m/min 75空载m/min 130副起升机构满载m/min 98空载m/min 108QY65K汽车起重机起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 65 最小额定工作幅度m 3转台尾部回转半径m 3550 最大起重力矩基本臂kN.m 2278.5最长主臂kN.m 1029最长主臂+副臂kN.m 492.8 支腿距离纵向m 5.75横向m 6.9 起升高度基本臂m 11.2最长主臂m 42最长主臂+副臂m 58工作速度起重臂变幅时间起臂S 60落臂S 80 起重臂伸缩时间全伸S 150全缩S 100 最大回转速度r/min 2.0起升速度(单绳)主起升机构满载m/min 79空载m/min 130副起升机构满载m/min 98空载m/min 108噪声限值机外辐射dB (A) ≤122司机位置处dB (A) ≤90起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 50 最小额定工作幅度m 3转台尾部回转半径m ≤3.485 最大起重力矩基本臂kN.m 1764最长主臂kN.m 823最长主臂+副臂kN.m 492.8 支腿距离纵向m 5.65横向m 6.6 起升高度基本臂m 10.75最长主臂m 40最长主臂+副臂m 55.8工作速度起重臂起臂时间s 88 起重臂全伸时间s 180 最大回转速度r/min 2.0起升速度主起升机构满载m/min ≥85空载m/min ≥110 副起升机构满载m/min ≥80空载m/min ≥110噪声限值机外辐射dB (A) ≤118司机位置处dB (A) ≤90 QY50B汽车起重机起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 50 最小额定工作幅度m 3 转台尾部回转半径m ≤3.8最大起重力矩基本臂kN.m 1509最长主臂kN.m 631最长主臂+副臂kN.m 441 支腿距离纵向m 5.45横向m 6.6起升高度基本臂m 10.7最长主臂m 40.1最长主臂+副臂m 55.1工作速度起重臂起臂时间s 120 起重臂全伸时间s 180 最大回转速度r/min 2.0起升速度主起升机构满载m/min ≥70空载m/min ≥118 副起升机构满载m/min ≥70空载m/min ≥118噪声限值机外辐射dB (A) ≤118司机位置处dB (A) ≤90起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 35 最小额定工作幅度m 3转台尾部回转半径m ≤3.055 最大起重力矩基本臂kN.m 1166最长主臂kN.m 645最长主臂+副臂kN.m 475 支腿距离纵向m 5.35横向m 6.0 起升高度基本臂m 10.5最长主臂m 33最长主臂+副臂m 48工作速度起重臂起臂时间s 80 起重臂全伸时间s 100 最大回转速度r/min 2.0起升速度主起升机构满载m/min ≥85空载m/min ≥100 副起升机构满载m/min ≥80空载m/min ≥100噪声限值机外辐射dB (A) ≤118司机位置处dB (A) ≤90QY25K5汽车起重机起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 25 最小额定工作幅度m 3 转台尾部回转半径m 3.065最大起重力矩基本臂kN.m 961最长主臂kN.m 450最长主臂+副臂kN.m 436 支腿距离纵向m 4.8横向m 6.0起升高度基本臂m 10.2最长主臂m 38.6最长主臂+副臂m 47.6工作速度起重臂变幅时间起臂S 75 起重臂伸缩时间全伸S 150 最大回转速度r/min 2.5 支腿伸缩时间水平支腿同时伸/缩S 35/30垂直支腿同时伸/缩S 40/35起升速度(单绳)主起升机构满载m/min 75空载m/min 125副起升机构满载m/min 75空载m/min 125QY25E汽车起重机起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 25 最小额定工作幅度m 3 转台尾部回转半径m ≤3.56最大起重力矩基本臂kN.m 806最长主臂kN.m 521最长主臂+副臂kN.m 280 支腿距离纵向m 4.8横向m 6 起升高度基本臂m ≥10.5最长主臂m ≥31.5最长主臂+副臂m ≥39.2最长主臂+副臂m ≥38 起重臂起臂时间s ≤72QY25A汽车起重机起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 25 最小额定工作幅度m 3.5 转台尾部回转半径m ≤3.06最大起重力矩基本臂kN.m 932最长主臂kN.m 488最长主臂+副臂kN.m 162 支腿距离纵向m 5.07横向m 5.4起升高度基本臂m ≥9.9最长主臂m ≥24.8最长主臂+副臂m ≥32工作速度起重臂起臂时间s ≤72 起重臂全伸时间s ≤115 最大回转速度r/min 3起升速度(单绳)主起升机构满载m/min ≥67空载m/min ≥120 副起升机构满载m/min ≥42.8空载m/min ≥76.5噪声限值机外辐射dB (A) ≤120司机位置处dB (A) ≤90起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 20最小额定工作幅度m 3转台尾部回转半径m 3.38最大起重力矩基本臂kN.m 833最长主臂kN.m 458.6 支腿距离纵向m 4.97横向m 5.4起升高度基本臂m 10.2最长主臂m 31.7最长主臂+副臂m 39.9起重臂长度基本臂m 10.1最长主臂m 31.2最长主臂+副臂m 31.2+8.15工作速度起重臂起臂时间s 75 起重臂全伸时间s 95 最大回转速度r/min 3起升速度(单绳、第三层)主起升机构满载m/min 40空载m/min 90 副起升机构满载m/min 30空载m/min 60噪声限值机外辐射dB (A) ≤118司机位置处dB (A) ≤90起重机作业状态主要参数类别项目单位Unit参数Parameter性能参数最大额定总起重量t 20最小额定工作幅度m 3转台尾部回转半径m ≤3.37 最大起重力矩基本臂kN.m 622最长主臂kN.m 503 支腿距离纵向m 4.72横向m 5.4起升高度基本臂m ≥10.4最长主臂m ≥26.2最长主臂+副臂m ≥33.8 起重臂长度基本臂m 10.2最长主臂m 26.2最长主臂+副臂m 26.2+7.5工作速度起重臂起臂时间s ≤75 起重臂全伸时间s ≤95 最大回转速度r/min 3起升速度(单绳、第三层)主起升机构满载m/min ≥40空载m/min ≥90 副起升机构满载m/min ≥30空载m/min ≥60噪声限值机外辐射dB (A) ≤118司机位置处dB (A) ≤90起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 16 最小额定工作幅度m 3转台尾部回转半径m ≤2.765 最大起重力矩基本臂kN.m 711.48最长主臂kN.m 449.8最长主臂+副臂kN.m 327.7 支腿距离纵向m 4.68横向L m 5.4 起升高度基本臂m ≥10.17最长主臂m ≥24.7最长主臂+副臂m ≥32.3 起重臂长度基本臂m 10最长主臂m 24.2最长主臂+副臂m 32.35工作速度起重臂起臂时间s ≤50 起重臂全伸时间s ≤73 最大回转速度r/min ≥2.1起升速度主起升机构满载m/min ≤82空载m/min ≤100 副起升机构满载m/min ≤72空载m/min ≤100噪声限值Noise limit 机外辐射dB (A) ≤118 司机位置处dB (A) ≤90QY16D汽车起重机QY16C汽车起重机起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 16 最小额定工作幅度m 3 转台尾部回转半径m ≤3.12最大起重力矩基本臂kN.m 711最长主臂kN.m 449最长主臂+副臂kN.m 186 支腿距离纵向m 4.6横向m 5.4起升高度基本臂m ≥9.9最长主臂m ≥23.6最长主臂+副臂m ≥30.8工作速度起重臂起臂时间s ≤60 起重臂全伸时间s ≤75 最大回转速度r/min ≥2.5QY130K汽车起重机起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 130最小额定工作幅度m 3转台尾部回转半径（平衡重）mm 4600最大起重力矩基本臂kN.m 5003最长主臂kN.m 2752支腿距离纵向m 7.56横向m 7.6(5.2) 起重臂高度基本臂m 13最长主臂m 58最长主臂+副臂(28m) m 86.5起重臂长度基本臂m 13最长主臂m 58最长主臂+副臂(20m) m 81副臂安装角°0、15、30工作速度起重臂变幅时间起臂s 60 起重臂伸缩时间全伸s 420全缩s 400 最大回转速度r/min 1.8支腿伸缩时间水平支腿同时伸s 50同时缩s 40垂直支腿同时伸s 50同时缩s 45 起升速度(单绳在第4层)主起升机构(空载) m/min 115副起升机构(空载) m/min 115QY100K汽车起重机QY80K汽车起重机起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t80最小额定工作幅度m3转台尾部回转半径m 4.35最大起重力矩基本臂kN.m 2669最长主臂+副臂kN.m 578.8支腿距离纵向m 6.6横向m7起升高度基本臂m11.1最长主臂m43最长主臂+副臂m60副臂安装角°0, 15, 30工作速度最大回转速度r/min 1.6起升速度（单绳在第4层）主起升机构满载m/min55空载m/min82 副起升机构满载m/min70空载m/min86QY70K汽车起重机起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t70最小额定工作幅度m3转台尾部回转半径m3550最大起重力矩基本臂kN.m 2303最长主臂kN.m 1043最长主臂+副臂kN.m 492.8支腿距离纵向m 5.75横向m 6.9起升高度基本臂m11.2最长主臂m42最长主臂+副臂m58工作速度起重臂变幅时间起臂S 75起重臂伸缩时间全伸/全缩S 150/100 最大回转速度r/min 2.0支腿伸缩时间水平支腿同时伸/缩S30/20垂直支腿同时伸/缩S35/12 起升速度(单绳)主起升机构满载m/min75空载m/min130副起升机构满载m/min98空载m/min108起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t65最小额定工作幅度m3转台尾部回转半径m3550最大起重力矩基本臂kN.m 2278.5最长主臂kN.m 1029最长主臂+副臂kN.m 492.8支腿距离纵向m 5.75横向m 6.9起升高度基本臂m11.2最长主臂m42最长主臂+副臂m58工作速度起重臂变幅时间起臂S 60落臂S 80 起重臂伸缩时间全伸S 150全缩S 100 最大回转速度r/min 2.0起升速度(单绳)主起升机构满载m/min79空载m/min130副起升机构满载m/min98空载m/min108噪声限值机外辐射dB (A) ≤122司机位置处dB (A) ≤90起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t50最小额定工作幅度m3转台尾部回转半径m≤3.485最大起重力矩基本臂kN.m 1764最长主臂kN.m 823最长主臂+副臂kN.m 492.8支腿距离纵向m 5.65横向m 6.6起升高度基本臂m10.75最长主臂m40最长主臂+副臂m55.8工作速度起重臂起臂时间s88起重臂全伸时间s180最大回转速度r/min 2.0起升速度主起升机构满载m/min≥85空载m/min≥110副起升机构满载m/min≥80空载m/min≥110噪声限值机外辐射dB (A) ≤118司机位置处dB (A) ≤90QY50B汽车起重机起重机作业状态主要参数QY35K汽车起重机起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t35最小额定工作幅度m3转台尾部回转半径m≤3.055最大起重力矩基本臂kN.m 1166最长主臂kN.m 645最长主臂+副臂kN.m 475支腿距离纵向m 5.35横向m 6.0起升高度基本臂m10.5最长主臂m33最长主臂+副臂m48工作速度起重臂起臂时间s80起重臂全伸时间s100最大回转速度r/min 2.0起升速度主起升机构满载m/min≥85空载m/min≥100副起升机构满载m/min≥80空载m/min≥100噪声限值机外辐射dB (A) ≤118司机位置处dB (A) ≤90 QY25K5汽车起重机起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t25最小额定工作幅度m3转台尾部回转半径m 3.065最大起重力矩基本臂kN.m 961最长主臂kN.m 450最长主臂+副臂kN.m 436支腿距离纵向m 4.8横向m 6.0起升高度基本臂m10.2最长主臂m38.6最长主臂+副臂m47.6工作速度起重臂变幅时间起臂S 75 起重臂伸缩时间全伸S 150 最大回转速度r/min 2.5支腿伸缩时间水平支腿同时伸/缩S35/30垂直支腿同时伸/缩S40/35起升速度(单绳)主起升机构满载m/min75空载m/min125副起升机构满载m/min75空载m/min125QY25K5汽车起重机起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t25最小额定工作幅度m3转台尾部回转半径m 3.065最大起重力矩基本臂kN.m 961最长主臂kN.m 450最长主臂+副臂kN.m 436支腿距离纵向m 4.8横向m 6.0起升高度基本臂m10.2最长主臂m38.6最长主臂+副臂m47.6工作速度起重臂变幅时间起臂S 75 起重臂伸缩时间全伸S 150 最大回转速度r/min 2.5支腿伸缩时间水平支腿同时伸/缩S35/30垂直支腿同时伸/缩S40/35起升速度(单绳)主起升机构满载m/min75空载m/min125副起升机构满载m/min75空载m/min125QY25K汽车起重机QY25E汽车起重机起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t25最小额定工作幅度m3转台尾部回转半径m≤3.56最大起重力矩基本臂kN.m 806最长主臂kN.m 521最长主臂+副臂kN.m 280支腿距离纵向m 4.8横向m6起升高度基本臂m≥10.5最长主臂m≥31.5最长主臂+副臂m≥39.2最长主臂+副臂m≥38工作速度起重臂起臂时间s≤72起重臂全伸时间s≤115最大回转速度r/min3起升速度(单绳、第三层)主起升机构满载m/min≥90空载m/min≥120副起升机构满载m/min≥90空载m/min≥120噪声限值机外辐射dB (A) ≤120司机位置处dB (A) ≤90 QY25A汽车起重机起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t25最小额定工作幅度m 3.5转台尾部回转半径m≤3.06最大起重力矩基本臂kN.m 932最长主臂kN.m 488最长主臂+副臂kN.m 162支腿距离纵向m 5.07横向m 5.4起升高度基本臂m≥9.9最长主臂m≥24.8最长主臂+副臂m≥32工作速度起重臂起臂时间s≤72起重臂全伸时间s≤115最大回转速度r/min3起升速度(单绳)主起升机构满载m/min≥67空载m/min≥120副起升机构满载m/min≥42.8空载m/min≥76.5噪声限值机外辐射dB (A) ≤120司机位置处dB (A) ≤90 QY20B汽车起重机起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t20最小额定工作幅度m3转台尾部回转半径m 3.38最大起重力矩基本臂kN.m 833最长主臂kN.m 458.6支腿距离纵向m 4.97横向m 5.4起升高度基本臂m10.2最长主臂m31.7最长主臂+副臂m39.9起重臂长度基本臂m10.1最长主臂m31.2最长主臂+副臂m31.2+8.15工作速度起重臂起臂时间s75起重臂全伸时间s95最大回转速度r/min3起升速度(单绳、第三层)主起升机构满载m/min40空载m/min90副起升机构满载m/min30空载m/min60噪声限值机外辐射dB (A) ≤118司机位置处dB (A) ≤90 QY20汽车起重机起重机作业状态主要参数类别项目单位Unit参数Parameter性能参数最大额定总起重量t20最小额定工作幅度m3转台尾部回转半径m≤3.37最大起重力矩基本臂kN.m 622最长主臂kN.m 503支腿距离纵向m 4.72横向m 5.4起升高度基本臂m≥10.4最长主臂m≥26.2最长主臂+副臂m≥33.8起重臂长度基本臂m10.2最长主臂m26.2最长主臂+副臂m26.2+7.5工作速度起重臂起臂时间s≤75起重臂全伸时间s≤95最大回转速度r/min3起升速度(单绳、第三层)主起升机构满载m/min≥40空载m/min≥90副起升机构满载m/min≥30空载m/min≥60噪声限值机外辐射dB (A) ≤118司机位置处dB (A) ≤90 QY16K汽车起重机起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t16最小额定工作幅度m3转台尾部回转半径m≤2.765最大起重力矩基本臂kN.m 711.48最长主臂kN.m 449.8最长主臂+副臂kN.m327.7支腿距离纵向m 4.68横向L m 5.4起升高度基本臂m≥10.17最长主臂m≥24.7最长主臂+副臂m≥32.3起重臂长度基本臂m10最长主臂m24.2最长主臂+副臂m32.35工作速度起重臂起臂时间s≤50起重臂全伸时间s≤73最大回转速度r/min≥2.1起升速度主起升机构满载m/min≤82空载m/min≤100副起升机构满载m/min≤72空载m/min≤100噪声限值Noise limit 机外辐射dB (A) ≤118司机位置处dB (A) ≤90QY16D汽车起重机起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t16最小额定工作幅度m3转台尾部回转半径m≤3.12最大起重力矩基本臂kN.m 686最长主臂kN.m 388最长主臂+副臂kN.m254支腿距离纵向m 4.6横向m 5.4起升高度基本臂m≥9.9最长主臂m≥30.7最长主臂+副臂m≥38.5工作速度起重臂起臂时间s≤60起重臂全伸时间s≤95最大回转速度r/min≥2.5起升速度(单绳)主起升机构满载m/min≥54空载m/min≥100副起升机构满载m/min≥54空载m/min≥100噪声限值机外辐射dB (A) ≤118司机位置处dB (A) ≤90 QY16C汽车起重机起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t16最小额定工作幅度m3转台尾部回转半径m≤3.12最大起重力矩基本臂kN.m 711最长主臂kN.m 449最长主臂+副臂kN.m186支腿距离纵向m 4.6横向m 5.4起升高度基本臂m≥9.9最长主臂m≥23.6最长主臂+副臂m≥30.8工作速度起重臂起臂时间s≤60起重臂全伸时间s≤75最大回转速度r/min≥2.5起升速度(单绳)主起升机构满载m/min≥54空载m/min≥100副起升机构满载m/min≥54空载m/min≥100噪声限值机外辐射dB (A) ≤118司机位置处dB (A) ≤90全地面汽车起重机QAY500全地面汽车起重机类别Category 项目Item单位Unit主要性能参数Lifting performance 最大额定总起重量Max.total rated lifting capacity t 20600最小额定工作幅度Min.rated working radius m ≤3000转台尾部回转半径(平衡重) Turning radius at turn table tail mm ≤4000最大起重力矩Max.loadmoment基本臂Base boom kN.m 15190最长主臂Full-extend boom kN.m 3677支腿距离Outrigger span纵向/横向Longitudinal distance/Lateral distance m 9.6-10.1( 全伸)6.25-10.125(半伸) 起升高度Lifting height基本臂Base boom m 16.1最长主臂Full-extend boom m 84最长主臂＋副臂Full-extend boom+Jib（20m副臂）m 179起重臂长度Boom length基本臂Base boom m 16.1最长主臂Full-extend boom m 84最长主臂＋副臂Full-extend boom+Jib（20m副臂）m 104工作速度参起重臂变幅Boom elevating 起臂Boom raising s 90副臂长度固定加长型副臂m14~56（暂未设计）变幅副臂21~91回转速度r/min 0～1 单绳起升速度m/min 0～160 排放标准上车欧Ⅲ下车欧ⅢQAY400全地面汽车起重机类别Category 项目Item单位Unit主要性能参数Lifting performance 最大额定总起重量Max.total rated lifting capacity t QAY400 19035 最小额定工作幅度Min.rated working radius m ≤3000转台尾部回转半径(平衡重) Turning radius at turn table tail mm ≤4000最大起重力矩Max.loadmoment基本臂Base boom kN.m 12348最长主臂Full-extend boom kN.m 5965支腿距离Outriggerspan纵向/横向Longitudinal distance/Lateral distance m 9.8-9.5(全伸)9.8-6.23(半伸) 起升高度Lifting height基本臂Base boom m 15.5最长主臂Full-extend boom m 61支腿型式双H支腿支腿跨距(纵向×横向) mm 9800×9500 最小转弯直径mm ≤24000最大额定起重量kg 400000 副臂最大起重量kg 49000 主臂仰角范围°-0.8～83 主臂长度m 15.5~61副臂长度固定加长型副臂m7~56（暂未设计）变幅副臂14~84（暂未设计）回转速度r/min 0～1.12单绳起升速度m/min 0～160排放标准上车欧Ⅲ下车欧ⅢQAY300全地面汽车起重机类别Category 项目Item 单位Unit主要性能参数Lifting performance 最大额定总起重量Max.total rated lifting capacity t 300 最小额定工作幅度Min.rated working radius m 3转台尾部回转半径(平衡重) Turning radius at turn table tail mm 5640 最大起重力矩Max.load 基本臂Base boom kN.m 9526QAY240全地面汽车起重机类别Category 项目Item单位Unit主要性能参数Lifting performance 最大额定总起重量Max.total rated lifting capacity t 240最小额定工作幅度Min.rated working radius m 3转台尾部回转半径(平衡重) Turning radius at turn table tail mm 4800最大起重力矩Max.load moment基本臂Base boom kN.m 7797最长主臂Full-extend boom kN.m 2940支腿距离Outrigger span纵向/横向Longitudinal distance/Lateraldistancem 9.625/8.7(6.5) 起升高度Lifting height基本臂Base boom m 12.6最长主臂Full-extend boom m 65.6最长主臂＋副臂Full-extend boom+Jib（20m副臂）m 85.7起重臂长度Boom length基本臂Base boom m 13.2最长主臂Full-extend boom m 67最长主臂＋副臂Full-extend boom+Jib（20m副臂）m 87工作速度参数Working speed 起重臂变幅Boom elevating 起臂Boom raising s 65 起重臂伸缩Boom telescoping 全伸/全缩Full-extending/Full-Retracting s 650 最大回转速度Max.swing speed r/min 1.6 支腿伸缩时间Outrigger extending 水平支腿同时伸Extending s 50and retracting time Outriggerbeam synchronously同时缩Retractingsynchronouslys 40垂直支腿Outrigger jack 同时伸Extendingsynchronouslys 50同时缩Retractingsynchronouslys 45起升速度(单绳、第四层) Hoisting speed(single rope,4th layer) 主起升机构Main winch空载No load m/min 115副起升机构Aux.winch空载No load m/min 118QAY200全地面汽车起重机序号项目单位参数1 行驶状态总质量kg 720002 行驶状态整机长度mm 162003 行驶状态整机宽度mm ≤30004 行驶状态整机高度mm ≤40005 底盘长度mm 142406 最高行驶速度km/h 71QAY160全地面汽车起重机作业状态主要技术参数表类别项目单位参数主要性能最大额定总起重量t 160最小额定工作幅度m 3转台尾部回转半径mm 4850最大起重力矩基本臂kN.m 5282最长主臂kN.m 2140支腿距离纵向m 9.625横向m 8.7（6.5）起升高度基本臂m 14.3最长主臂m 56.3最长主臂+ 副臂m 79起重臂长度基本臂m 13.6最长主臂m 60最长主臂+ 副臂m 80副臂安装角°0、15、30工作速度起重臂变幅时间起臂s 90 起重臂伸缩时间全伸s 600全缩s 600 最大回转速度r/min 2 起升速度主起升机构空载m/min 120。
桥式起重机的选用要求一、桥式起重机的概述桥式起重机是一种常见的重型起重设备，被广泛应用于工厂、码头、仓库等各个领域。
它具有高效、稳定、安全的特点，能够满足各种起重作业的需求。
然而，在选用桥式起重机时，需要考虑多个因素才能做出正确的决策。
二、选用桥式起重机的关键因素2.1 起重量和跨度要求根据实际起重工作的需要，需首先确定所需起重机的起重量和跨度。
起重量是指起重机能够承载的最大重量，跨度是指桥架在轨道上移动的距离。
根据工作场地的具体情况，选择适当的起重量和跨度，确保起重机能够满足工作要求。
2.2 工作环境和条件不同工作场地的环境和条件对起重机的选用有重要影响。
考虑到工作场地的空间限制、温度、湿度等因素，选择适当的起重机型号和配置。
例如，在狭小的工作空间中，可以选用较小型号的桥式起重机，或者考虑安装特殊的悬挂系统。
2.3 工作频率和效率要求根据工作任务的频率和效率要求，选择适当的起重机。
对于频繁使用的场合，可以选择配备自动化控制系统和快速行走机构的桥式起重机，以提高工作效率和操作的安全性。
2.4 安全性和可靠性考虑起重机的安全性和可靠性是非常重要的考虑因素。
选择具备先进的安全保护装置和高质量的制造商提供的服务支持的起重机。
必要时，可以参考相关的起重机标准和规范，确保选用的起重机符合安全和质量要求。
三、桥式起重机的选型注意事项3.1 了解不同的桥式起重机类型桥式起重机有不同的类型和结构，包括单梁桥式起重机、双梁桥式起重机等。
了解不同类型的起重机的特点和适用范围，从而做出正确的选择。
3.2 考虑起重机的工作级别和工况根据起重机的工作级别和工况要求，选择适当的起重机。
工作级别包括A1-A8级，不同级别的起重机适用于不同的工况要求。
3.3 选用适当的起重机附件和设备根据具体的起重任务，选择适当的起重机附件和设备，如不同类型的钩具、夹具、可伸缩臂等。
这些附件和设备能够提高起重机的适应性和灵活性。
3.4 考虑维护和维修的便利性选择易于维护和维修的起重机。
如何选购汽车起重机轮式起重机既是工程起重机的主要品种，又是一种使用范围广、作业适应性好的通用型起重机。
在一些国家中，将轮式起重机和履带式起重机统称为自行式起重机或流动式起重机。
轮式起重机又分为汽车起重机和轮胎起重机2种类型。
通常，习惯上把安装在通用或专用载重汽车底盘上的起重机称为汽车起重机。
汽车起重机是一种广泛用于公路、铁路、建筑、水电、港口和矿山等建设工程的起重吊装机械设备，主要采用机械吊臂将重物进行垂直升降、水平移动作业。
汽车起重机有与汽车一样的行驶底盘，可以在公路上行驶，是一种行驶方便、施工吊装效率很高的工程机械设备。
汽车起重机由于利用汽车底盘，所以具有汽车的行驶通过性能，机动灵活，行驶速度高，可快速转移，转移到作业场地后能迅速投入工作，因此特别适用于流动性大、不固定的作业场所。
由于汽车底盘通常是由专业厂生产的，因而在现成的汽车底盘上改装成起重机比较容易和经济。
因此，随着汽车工业的迅速发展，近年来各国汽车起重机的品种和产量都有较大增长。
但汽车起重机也有其弱点，主要是起重机总体布置受汽车底盘的限制，一般车身都较长，转弯半径大，并且只能在起重机左右两侧和后方作业。
分类汽车起重机的分类按结构原理比较复杂，在选购时可以参考以下简单的分类方式：按吨位分为小、中、大、特大型；按传动形式分为液力—机械传动、液力传动和电力传动；按行走桥位轮胎接地可分单胎、双胎；按转向型式分为前桥转向、多桥转向和全转向；按驱动方式分为后桥驱动和前、后桥驱动。
汽车起重机机动灵活，行驶速度高，可快速转移，转移到作业场地迅速投入工作，因此特别适用于流动性大、不固定的作业场所选购要点目前世界上大中型汽车起重机的生产厂家有德国的利勃海尔、美国的格鲁夫，日本的加藤和多田野等，其中德国利勃海尔和美国格鲁夫的大型、特大型汽车起重机，日本加藤、多田野的中型汽车起重机在中国市场的占有率比较高。
近几年我国起重机制造厂通过引进、消化和吸收国外先进技术，陆续开发出了25～700 t的汽车起重机，在性能上也日趋完善。
吊车选型《手册》中华人民共和国颁布目录一、全液压汽车起重机系列1、QY130K汽车起重机-----------------------------------------------------------------------------图片起重机作业状态主要参数2 、QY100K汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数3、QY80K汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数4、QY70K汽车起重机-----------------------------------------------------------------------------图片起重机作业状态主要参数5、QY65K汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数6、QY50K汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数7、QY50B汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数8、QY35K汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数9、QY25K5汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数10、QY25K汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数11、QY25E汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数12、QY25A汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数13、QY20B汽车起重机-----------------------------------------------------------------------------图片起重机作业状态主要参数14、QY20汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数15、QY16K汽车起重机------------------------------------------------------------------------------图片图片起重机作业状态主要参数18、QY130K汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数19、QY100K汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数20、QY80K汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数21、QY70K汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数22、QY65K汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数23、QY50K汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数24、QY50B汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数25、QY35K汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数26、QY25K5汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数27、QY25K5汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数28、QY25K汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数29、QY25E汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数30、QY25A汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数31、QY20B汽车起重机------------------------------------------------------------------------------图片图片起重机作业状态主要参数34、QY16D汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数35、QY16C汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数二、全地面汽车起重机1、QAY500全地面汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数2、QAY400全地面汽车起重机-----------------------------------------------------------------------------图片起重机作业状态主要参数3、QAY300全地面汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数4、QAY240全地面汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数5、QAY200全地面汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数6、QAY160全地面汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数7、QAY130全地面汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数8、QAY50全地面汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数9、QAY25全地面汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数10、QAY200全地面汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数11、QAY160全地面汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数12、QAY130全地面汽车起重机------------------------------------------------------------------------------起重机作业状态主要参数13、QAY50全地面汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数14、QAY25全地面汽车起重机------------------------------------------------------------------------------图片起重机作业状态主要参数三、液压履带起重机系列1、QUY300履带起重机------------------------------------------------------------------------------图片起重机作业状态主要参数2、QUY450履带起重机------------------------------------------------------------------------------图片起重机作业状态主要参数3、QUY650履带起重机------------------------------------------------------------------------------图片起重机作业状态主要参数4、QUY260履带式起重机------------------------------------------------------------------------------图片起重机作业状态主要参数5、 QUY350 履带起重机------------------------------------------------------------------------------图片起重机作业状态主要参数6、QUY220全液压履带起重机------------------------------------------------------------------------------图片起重机作业状态主要参数7、QUY150履带起重机------------------------------------------------------------------------------图片起重机作业状态主要参数8、QUY80履带起重机------------------------------------------------------------------------------图片起重机作业状态主要参数9、QUY50履带起重机------------------------------------------------------------------------------图片起重机作业状态主要参数10、QUY300履带起重机------------------------------------------------------------------------------图片起重机作业状态主要参数11、QUY150履带起重机------------------------------------------------------------------------------图片起重机作业状态主要参数12、QUY100履带起重机------------------------------------------------------------------------------图片起重机作业状态主要参数13、QUY50履带起重机------------------------------------------------------------------------------图片起重机作业状态主要参数全液压汽车起重机系列QY130K汽车起重机起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 130最小额定工作幅度m 3转台尾部回转半径（平衡重）mm 4600最大起重力矩基本臂kN.m 5003最长主臂kN.m 2752支腿距离纵向m 7.56横向m 7.6(5.2) 起重臂高度基本臂m 13最长主臂m 58最长主臂+副臂(28m) m 86.5起重臂长度基本臂m 13最长主臂m 58最长主臂+副臂(20m) m 81副臂安装角°0、15、30工作速度起重臂变幅时间起臂s 60 起重臂伸缩时间全伸s 420全缩s 400 最大回转速度r/min 1.8支腿伸缩时间水平支腿同时伸s 50同时缩s 40起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 100最小额定工作幅度m 3最大起重力矩基本臂kN.m 3238最长主臂kN.m 1670最长主臂+副臂kN.m 1127 支腿距离纵向m 7.56横向m 7.6起重臂长度基本臂m 12.8最长主臂m 48最长主臂+副臂m 48 + 18.1 副臂安装角°0, 15, 30工作速度起重臂变幅时间起臂s 60 起重臂伸缩时间全伸/全缩s 140 最大回转速度r/min 2 起升速度(单绳在第4层)主起升机构m/min 110副起升机构m/min 85起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 80最小额定工作幅度m 3转台尾部回转半径m 4.35 最大起重力矩基本臂kN.m 2669最长主臂+副臂kN.m 578.8 支腿距离纵向m 6.6横向m 7起升高度基本臂m 11.1最长主臂m 43最长主臂+副臂m 60副臂安装角°0, 15, 30工作速度最大回转速度r/min 1.6起升速度（单绳在第4层）主起升机构满载m/min 55空载m/min 82 副起升机构满载m/min 70空载m/min 86起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 70 最小额定工作幅度m 3 转台尾部回转半径m 3550最大起重力矩基本臂kN.m 2303最长主臂kN.m 1043最长主臂+副臂kN.m 492.8 支腿距离纵向m 5.75横向m 6.9起升高度基本臂m 11.2最长主臂m 42最长主臂+副臂m 58工作速度起重臂变幅时间起臂S 75起重臂伸缩时间全伸/全缩S 150/100 最大回转速度r/min 2.0 支腿伸缩时间水平支腿同时伸/缩S 30/20垂直支腿同时伸/缩S 35/12 起升速度(单绳)主起升机构满载m/min 75空载m/min 130副起升机构满载m/min 98空载m/min 108起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 65 最小额定工作幅度m 3转台尾部回转半径m 3550 最大起重力矩基本臂kN.m 2278.5最长主臂kN.m 1029最长主臂+副臂kN.m 492.8 支腿距离纵向m 5.75横向m 6.9 起升高度基本臂m 11.2最长主臂m 42最长主臂+副臂m 58工作速度起重臂变幅时间起臂S 60落臂S 80 起重臂伸缩时间全伸S 150全缩S 100 最大回转速度r/min 2.0起升速度(单绳)主起升机构满载m/min 79空载m/min 130副起升机构满载m/min 98空载m/min 108噪声限值机外辐射dB (A) ≤122司机位置处dB (A) ≤90起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 50 最小额定工作幅度m 3转台尾部回转半径m ≤3.485 最大起重力矩基本臂kN.m 1764最长主臂kN.m 823最长主臂+副臂kN.m 492.8 支腿距离纵向m 5.65横向m 6.6 起升高度基本臂m 10.75最长主臂m 40最长主臂+副臂m 55.8工作速度起重臂起臂时间s 88 起重臂全伸时间s 180 最大回转速度r/min 2.0起升速度主起升机构满载m/min ≥85空载m/min ≥110 副起升机构满载m/min ≥80空载m/min ≥110噪声限值机外辐射dB (A) ≤118司机位置处dB (A) ≤90起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 50 最小额定工作幅度m 3 转台尾部回转半径m ≤3.8最大起重力矩基本臂kN.m 1509最长主臂kN.m 631最长主臂+副臂kN.m 441 支腿距离纵向m 5.45横向m 6.6起升高度基本臂m 10.7最长主臂m 40.1最长主臂+副臂m 55.1工作速度起重臂起臂时间s 120 起重臂全伸时间s 180 最大回转速度r/min 2.0起升速度主起升机构满载m/min ≥70空载m/min ≥118 副起升机构满载m/min ≥70空载m/min ≥118噪声限值机外辐射dB (A) ≤118司机位置处dB (A) ≤90起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 35 最小额定工作幅度m 3转台尾部回转半径m ≤3.055 最大起重力矩基本臂kN.m 1166最长主臂kN.m 645最长主臂+副臂kN.m 475 支腿距离纵向m 5.35横向m 6.0 起升高度基本臂m 10.5最长主臂m 33最长主臂+副臂m 48工作速度起重臂起臂时间s 80 起重臂全伸时间s 100 最大回转速度r/min 2.0起升速度主起升机构满载m/min ≥85空载m/min ≥100副起升机构满载m/min ≥80空载m/min ≥100噪声限值机外辐射dB (A) ≤118司机位置处dB (A) ≤90起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 25 最小额定工作幅度m 3 转台尾部回转半径m 3.065最大起重力矩基本臂kN.m 961最长主臂kN.m 450最长主臂+副臂kN.m 436 支腿距离纵向m 4.8横向m 6.0起升高度基本臂m 10.2最长主臂m 38.6最长主臂+副臂m 47.6工作速度起重臂变幅时间起臂S 75 起重臂伸缩时间全伸S 150 最大回转速度r/min 2.5 支腿伸缩时间水平支腿同时伸/缩S 35/30垂直支腿同时伸/缩S 40/35起升速度(单绳)主起升机构满载m/min 75空载m/min 125副起升机构满载m/min 75空载m/min 125QY25K汽车起重机QY25E汽车起重机起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 25 最小额定工作幅度m 3 转台尾部回转半径m ≤3.56最大起重力矩基本臂kN.m 806最长主臂kN.m 521最长主臂+副臂kN.m 280 支腿距离纵向m 4.8横向m 6 起升高度基本臂m ≥10.5最长主臂m ≥31.5最长主臂+副臂m ≥39.2最长主臂+副臂m ≥38起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 25 最小额定工作幅度m 3.5 转台尾部回转半径m ≤3.06最大起重力矩基本臂kN.m 932最长主臂kN.m 488最长主臂+副臂kN.m 162 支腿距离纵向m 5.07横向m 5.4起升高度基本臂m ≥9.9最长主臂m ≥24.8最长主臂+副臂m ≥32工作速度起重臂起臂时间s ≤72 起重臂全伸时间s ≤115 最大回转速度r/min 3起升速度(单绳)主起升机构满载m/min ≥67空载m/min ≥120 副起升机构满载m/min ≥42.8空载m/min ≥76.5噪声限值机外辐射dB (A) ≤120司机位置处dB (A) ≤90起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 20最小额定工作幅度m 3转台尾部回转半径m 3.38最大起重力矩基本臂kN.m 833最长主臂kN.m 458.6 支腿距离纵向m 4.97横向m 5.4起升高度基本臂m 10.2最长主臂m 31.7最长主臂+副臂m 39.9起重臂长度基本臂m 10.1最长主臂m 31.2最长主臂+副臂m 31.2+8.15工作速度起重臂起臂时间s 75 起重臂全伸时间s 95 最大回转速度r/min 3起升速度(单绳、第三层)主起升机构满载m/min 40空载m/min 90 副起升机构满载m/min 30空载m/min 60噪声限值机外辐射dB (A) ≤118司机位置处dB (A) ≤90起重机作业状态主要参数类别项目单位Unit参数Parameter性能参数最大额定总起重量t 20最小额定工作幅度m 3转台尾部回转半径m ≤3.37 最大起重力矩基本臂kN.m 622最长主臂kN.m 503 支腿距离纵向m 4.72横向m 5.4起升高度基本臂m ≥10.4最长主臂m ≥26.2最长主臂+副臂m ≥33.8 起重臂长度基本臂m 10.2最长主臂m 26.2最长主臂+副臂m 26.2+7.5工作速度起重臂起臂时间s ≤75 起重臂全伸时间s ≤95 最大回转速度r/min 3起升速度(单绳、第三层)主起升机构满载m/min ≥40空载m/min ≥90 副起升机构满载m/min ≥30空载m/min ≥60噪声限值机外辐射dB (A) ≤118司机位置处dB (A) ≤90起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 16 最小额定工作幅度m 3转台尾部回转半径m ≤2.765 最大起重力矩基本臂kN.m 711.48最长主臂kN.m 449.8最长主臂+副臂kN.m 327.7 支腿距离纵向m 4.68横向L m 5.4 起升高度基本臂m ≥10.17最长主臂m ≥24.7最长主臂+副臂m ≥32.3 起重臂长度基本臂m 10最长主臂m 24.2最长主臂+副臂m 32.35工作速度起重臂起臂时间s ≤50 起重臂全伸时间s ≤73 最大回转速度r/min ≥2.1起升速度主起升机构满载m/min ≤82空载m/min ≤100 副起升机构满载m/min ≤72空载m/min ≤100噪声限值Noise limit 机外辐射dB (A) ≤118 司机位置处dB (A) ≤90QY16C汽车起重机起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 16 最小额定工作幅度m 3 转台尾部回转半径m ≤3.12最大起重力矩基本臂kN.m 711最长主臂kN.m 449最长主臂+副臂kN.m 186 支腿距离纵向m 4.6横向m 5.4起升高度基本臂m ≥9.9最长主臂m ≥23.6最长主臂+副臂m ≥30.8QY130K汽车起重机起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t 130最小额定工作幅度m 3转台尾部回转半径（平衡重）mm 4600最大起重力矩基本臂kN.m 5003最长主臂kN.m 2752支腿距离纵向m 7.56横向m 7.6(5.2) 起重臂高度基本臂m 13最长主臂m 58最长主臂+副臂(28m) m 86.5起重臂长度基本臂m 13最长主臂m 58最长主臂+副臂(20m) m 81副臂安装角°0、15、30工作速度起重臂变幅时间起臂s 60 起重臂伸缩时间全伸s 420全缩s 400 最大回转速度r/min 1.8支腿伸缩时间水平支腿同时伸s 50同时缩s 40垂直支腿同时伸s 50同时缩s 45QY80K汽车起重机起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t80最小额定工作幅度m3转台尾部回转半径m 4.35最大起重力矩基本臂kN.m 2669最长主臂+副臂kN.m 578.8支腿距离纵向m 6.6横向m7起升高度基本臂m11.1最长主臂m43最长主臂+副臂m60副臂安装角°0, 15, 30工作速度最大回转速度r/min 1.6起升速度（单绳在第4层）主起升机构满载m/min55空载m/min82 副起升机构满载m/min70空载m/min86起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t70最小额定工作幅度m3转台尾部回转半径m3550最大起重力矩基本臂kN.m 2303最长主臂kN.m 1043最长主臂+副臂kN.m 492.8支腿距离纵向m 5.75横向m 6.9起升高度基本臂m11.2最长主臂m42最长主臂+副臂m58工作速度起重臂变幅时间起臂S 75起重臂伸缩时间全伸/全缩S 150/100 最大回转速度r/min 2.0支腿伸缩时间水平支腿同时伸/缩S30/20垂直支腿同时伸/缩S35/12 起升速度(单绳)主起升机构满载m/min75空载m/min130副起升机构满载m/min98空载m/min108起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t65最小额定工作幅度m3转台尾部回转半径m3550最大起重力矩基本臂kN.m 2278.5最长主臂kN.m 1029最长主臂+副臂kN.m 492.8支腿距离纵向m 5.75横向m 6.9起升高度基本臂m11.2最长主臂m42最长主臂+副臂m58工作速度起重臂变幅时间起臂S 60落臂S 80 起重臂伸缩时间全伸S 150全缩S 100 最大回转速度r/min 2.0起升速度(单绳)主起升机构满载m/min79空载m/min130副起升机构满载m/min98空载m/min108噪声限值机外辐射dB (A) ≤122司机位置处dB (A) ≤90起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t50最小额定工作幅度m3转台尾部回转半径m≤3.485最大起重力矩基本臂kN.m 1764最长主臂kN.m 823最长主臂+副臂kN.m 492.8支腿距离纵向m 5.65横向m 6.6起升高度基本臂m10.75最长主臂m40最长主臂+副臂m55.8工作速度起重臂起臂时间s88起重臂全伸时间s180最大回转速度r/min 2.0起升速度主起升机构满载m/min≥85空载m/min≥110副起升机构满载m/min≥80空载m/min≥110噪声限值机外辐射dB (A) ≤118司机位置处dB (A) ≤90QY50B汽车起重机起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t50最小额定工作幅度m3转台尾部回转半径m≤3.8最大起重力矩基本臂kN.m 1509最长主臂kN.m 631最长主臂+副臂kN.m 441支腿距离纵向m 5.45横向m 6.6起升高度基本臂m10.7最长主臂m40.1最长主臂+副臂m55.1工作速度起重臂起臂时间s120起重臂全伸时间s180最大回转速度r/min 2.0起升速度主起升机构满载m/min≥70空载m/min≥118副起升机构满载m/min≥70空载m/min≥118噪声限值机外辐射dB (A) ≤118起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t35最小额定工作幅度m3转台尾部回转半径m≤3.055最大起重力矩基本臂kN.m 1166最长主臂kN.m 645最长主臂+副臂kN.m 475支腿距离纵向m 5.35横向m 6.0起升高度基本臂m10.5最长主臂m33最长主臂+副臂m48工作速度起重臂起臂时间s80起重臂全伸时间s100最大回转速度r/min 2.0起升速度主起升机构满载m/min≥85空载m/min≥100副起升机构满载m/min≥80空载m/min≥100噪声限值机外辐射dB (A) ≤118起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t25最小额定工作幅度m3转台尾部回转半径m 3.065最大起重力矩基本臂kN.m 961最长主臂kN.m 450最长主臂+副臂kN.m 436支腿距离纵向m 4.8横向m 6.0起升高度基本臂m10.2最长主臂m38.6最长主臂+副臂m47.6工作速度起重臂变幅时间起臂S 75 起重臂伸缩时间全伸S 150 最大回转速度r/min 2.5支腿伸缩时间水平支腿同时伸/缩S35/30垂直支腿同时伸/缩S40/35起升速度(单绳)主起升机构满载m/min75空载m/min125副起升机构满载m/min75空载m/min125QY25K5汽车起重机起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t25最小额定工作幅度m3转台尾部回转半径m 3.065最大起重力矩基本臂kN.m 961最长主臂kN.m 450最长主臂+副臂kN.m 436支腿距离纵向m 4.8横向m 6.0起升高度基本臂m10.2最长主臂m38.6最长主臂+副臂m47.6工作速度起重臂变幅时间起臂S 75 起重臂伸缩时间全伸S 150 最大回转速度r/min 2.5支腿伸缩时间水平支腿同时伸/缩S35/30垂直支腿同时伸/缩S40/35起升速度(单绳)主起升机构满载m/min75空载m/min125副起升机构满载m/min75空载m/min125QY25K汽车起重机QY25E汽车起重机起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t25最小额定工作幅度m3转台尾部回转半径m≤3.56最大起重力矩基本臂kN.m 806最长主臂kN.m 521最长主臂+副臂kN.m 280支腿距离纵向m 4.8横向m6起升高度基本臂m≥10.5最长主臂m≥31.5最长主臂+副臂m≥39.2最长主臂+副臂m≥38工作速度起重臂起臂时间s≤72起重臂全伸时间s≤115最大回转速度r/min3起升速度(单绳、第三层)主起升机构满载m/min≥90空载m/min≥120副起升机构满载m/min≥90空载m/min≥120噪声限值机外辐射dB (A) ≤120司机位置处dB (A) ≤90 QY25A汽车起重机起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t25最小额定工作幅度m 3.5转台尾部回转半径m≤3.06最大起重力矩基本臂kN.m 932最长主臂kN.m 488最长主臂+副臂kN.m 162支腿距离纵向m 5.07横向m 5.4起升高度基本臂m≥9.9最长主臂m≥24.8最长主臂+副臂m≥32工作速度起重臂起臂时间s≤72起重臂全伸时间s≤115最大回转速度r/min3起升速度(单绳)主起升机构满载m/min≥67空载m/min≥120副起升机构满载m/min≥42.8空载m/min≥76.5噪声限值机外辐射dB (A) ≤120司机位置处dB (A) ≤90 QY20B汽车起重机起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t20最小额定工作幅度m3转台尾部回转半径m 3.38最大起重力矩基本臂kN.m 833最长主臂kN.m 458.6支腿距离纵向m 4.97横向m 5.4起升高度基本臂m10.2最长主臂m31.7最长主臂+副臂m39.9起重臂长度基本臂m10.1最长主臂m31.2最长主臂+副臂m31.2+8.15工作速度起重臂起臂时间s75起重臂全伸时间s95最大回转速度r/min3起升速度(单绳、第三层)主起升机构满载m/min40空载m/min90副起升机构满载m/min30空载m/min60噪声限值机外辐射dB (A) ≤118司机位置处dB (A) ≤90 QY20汽车起重机起重机作业状态主要参数类别项目单位Unit参数Parameter性能参数最大额定总起重量t20最小额定工作幅度m3转台尾部回转半径m≤3.37最大起重力矩基本臂kN.m 622最长主臂kN.m 503支腿距离纵向m 4.72横向m 5.4起升高度基本臂m≥10.4最长主臂m≥26.2最长主臂+副臂m≥33.8起重臂长度基本臂m10.2最长主臂m26.2最长主臂+副臂m26.2+7.5工作速度起重臂起臂时间s≤75起重臂全伸时间s≤95最大回转速度r/min3起升速度(单绳、第三层)主起升机构满载m/min≥40空载m/min≥90副起升机构满载m/min≥30空载m/min≥60噪声限值机外辐射dB (A) ≤118司机位置处dB (A) ≤90 QY16K汽车起重机起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t16最小额定工作幅度m3转台尾部回转半径m≤2.765最大起重力矩基本臂kN.m 711.48最长主臂kN.m 449.8最长主臂+副臂kN.m327.7支腿距离纵向m 4.68横向L m 5.4起升高度基本臂m≥10.17最长主臂m≥24.7最长主臂+副臂m≥32.3起重臂长度基本臂m10最长主臂m24.2最长主臂+副臂m32.35工作速度起重臂起臂时间s≤50起重臂全伸时间s≤73最大回转速度r/min≥2.1起升速度主起升机构满载m/min≤82空载m/min≤100副起升机构满载m/min≤72空载m/min≤100噪声限值Noise limit 机外辐射dB (A) ≤118司机位置处dB (A) ≤90QY16D汽车起重机起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t16最小额定工作幅度m3转台尾部回转半径m≤3.12最大起重力矩基本臂kN.m 686最长主臂kN.m 388最长主臂+副臂kN.m254支腿距离纵向m 4.6横向m 5.4起升高度基本臂m≥9.9最长主臂m≥30.7最长主臂+副臂m≥38.5工作速度起重臂起臂时间s≤60起重臂全伸时间s≤95最大回转速度r/min≥2.5起升速度(单绳)主起升机构满载m/min≥54空载m/min≥100副起升机构满载m/min≥54空载m/min≥100噪声限值机外辐射dB (A) ≤118司机位置处dB (A) ≤90 QY16C汽车起重机起重机作业状态主要参数类别项目单位参数性能参数最大额定总起重量t16最小额定工作幅度m3转台尾部回转半径m≤3.12最大起重力矩基本臂kN.m 711最长主臂kN.m 449最长主臂+副臂kN.m186支腿距离纵向m 4.6横向m 5.4起升高度基本臂m≥9.9最长主臂m≥23.6最长主臂+副臂m≥30.8工作速度起重臂起臂时间s≤60起重臂全伸时间s≤75最大回转速度r/min≥2.5起升速度(单绳)主起升机构满载m/min≥54空载m/min≥100副起升机构满载m/min≥54空载m/min≥100噪声限值机外辐射dB (A) ≤118司机位置处dB (A) ≤90全地面汽车起重机QAY500全地面汽车起重机类别Category 项目Item单位Unit主要性能参数Lifting performance 最大额定总起重量Max.total rated lifting capacity t 20600 最小额定工作幅度Min.rated working radius m ≤3000转台尾部回转半径(平衡重) Turning radius at turn table tail mm ≤4000QAY400全地面汽车起重机类别Category 项目Item单位Unit主要性能参数Lifting performance 最大额定总起重量Max.total rated lifting capacity t QAY400 19035 最小额定工作幅度Min.rated working radius m ≤3000转台尾部回转半径(平衡重) Turning radius at turn table tail mm ≤4000最大起重力矩Max.loadmoment基本臂Base boom kN.m 12348最长主臂Full-extend boom kN.m 5965支腿距离Outriggerspan纵向/横向Longitudinal distance/Lateral distance m 9.8-9.5(全伸)9.8-6.23(半伸) 起升高度Lifting height基本臂Base boom m 15.5最长主臂Full-extend boom m 61最长主臂＋副臂Full-extend boom+Jib（20m副臂）m 61+58.2起重臂长度Boomlength基本臂Base boom m 15.5最长主臂Full-extend boom m 61最长主臂＋副臂Full-extend boom+Jib（20m副臂）m 81工作速度参数Working speed 起重臂变幅Boomelevating起臂Boom raising s 95起重臂伸缩Boom 全伸/全缩Full-extending/Full-Retracting s 550-550主臂仰角范围°-0.8～83 主臂长度m 15.5~61副臂长度固定加长型副臂m7~56（暂未设计）变幅副臂14~84（暂未设计）回转速度r/min 0～1.12单绳起升速度m/min 0～160排放标准上车欧Ⅲ下车欧ⅢQAY300全地面汽车起重机类别Category 项目Item 单位Unit主要性能参数Lifting performance 最大额定总起重量Max.total rated lifting capacity t 300最小额定工作幅度Min.rated working radius m 3转台尾部回转半径(平衡重) Turning radius at turn table tail mm 5640最大起重力矩Max.loadmoment基本臂Base boom kN.m 9526最长主臂Full-extend boom kN.m 4675支腿距离Outrigger span纵向/横向Longitudinal distance/Lateraldistancem 9.2/8.7(6.5) 起升高度Lifting height 基本臂Base boom m 16.5QAY240全地面汽车起重机类别Category 项目Item单位Unit主要性能参数Lifting performance 最大额定总起重量Max.total rated lifting capacity t 240最小额定工作幅度Min.rated working radius m 3转台尾部回转半径(平衡重) Turning radius at turn table tail mm 4800最大起重力矩Max.load moment基本臂Base boom kN.m 7797最长主臂Full-extend boom kN.m 2940支腿距离Outrigger span纵向/横向Longitudinal distance/Lateraldistancem 9.625/8.7(6.5) 起升高度Lifting height基本臂Base boom m 12.6最长主臂Full-extend boom m 65.6最长主臂＋副臂Full-extend boom+Jib（20m副臂）m 85.7起重臂长度Boom length基本臂Base boom m 13.2最长主臂Full-extend boom m 67最长主臂＋副臂Full-extend boom+Jib（20m副臂）m 87工作速度参数起重臂变幅Boom elevating 起臂Boom raising s 65 起重臂伸缩Boom telescoping 全伸/全缩Full-extending/Full-Retracting s 650Workingspeed最大回转速度Max.swing speed r/min 1.6支腿伸缩时间Outrigger extending and retracting time 水平支腿Outriggerbeam同时伸Extendingsynchronouslys 50同时缩Retractingsynchronouslys 40垂直支腿Outrigger jack同时伸Extendingsynchronouslys 50同时缩Retractingsynchronouslys 45起升速度(单绳、第四层) Hoisting speed(single rope,4th layer) 主起升机构Main winch空载No load m/min 115副起升机构Aux.winch空载No load m/min 118QAY200全地面汽车起重机序号项目单位参数1 行驶状态总质量kg 720002 行驶状态整机长度mm 162003 行驶状态整机宽度mm ≤3000QAY160全地面汽车起重机。
吊车型号及参数1. 引言吊车是一种用于起重和搬运重物的机械设备。
吊车的型号和参数对于选择合适的吊车具有重要意义。
本文将介绍几种常见的吊车型号及其参数，以帮助读者更好地了解吊车的特点和使用场景。
2. 小型吊车小型吊车常用于城市建设、道路维护和小规模工地等场景。
以下是一款常见的小型吊车型号及其参数：型号： XC-10S参数： - 最大起重量：10吨 - 起重臂长度：20米 - 最大高度：35米 - 工作速度：20米/分钟 - 尺寸：长5米 x 宽2米 x 高3米 - 自重：8吨 - 动力：液压该型号的小型吊车适合于小型工地的搬运和起重工作，由于尺寸较小，可以在狭小的空间内操作。
3. 塔式吊车塔式吊车常用于大型建筑工地和高层建筑的施工。
以下是一款常见的塔式吊车型号及其参数：型号： TC-50度：40米/分钟 - 尺寸：长10米 x 宽10米 x 高30米 - 自重：40吨 - 动力：液压/电动该型号的塔式吊车适合于大型建筑工地的高空起重工作，具有较大的起重量和起重高度，能够满足高层建筑施工的需求。
4. 履带吊车履带吊车用于恶劣的地质环境，如沼泽地、沙漠地带等。
以下是一款常见的履带吊车型号及其参数：型号： LC-20C参数： - 最大起重量：20吨 - 起重臂长度：25米 - 最大高度：30米 - 工作速度：25米/分钟 - 尺寸：长8米 x 宽4米 x 高3米 - 自重：15吨 - 动力：液压该型号的履带吊车配备履带，具有优良的通过性和稳定性，适用于复杂地形和恶劣环境中的起重作业。
5. 全地形吊车全地形吊车具有卓越的通过性和适应性，可以在各种复杂地形条件下使用。
以下是一款常见的全地形吊车型号及其参数：型号： ATC-30度：30米/分钟 - 尺寸：长10米 x 宽3.5米 x 高4米 - 自重：20吨 - 动力：液压/燃油该型号的全地形吊车适用于各种复杂地形和气候条件下的起重作业，非常适合用于野外建筑、石油开采等需要远程移动的场景。
起重机械选型手册一、起重机整机工作级别选型（一）起重机的使用等级1、起重机的一个工作循环是指从起吊一个物品起，到能开始起吊下一个物品时止，包括起重机运行及正常的停歇在内的一个完整的过程。
2、起重机的使用等级是将起重机可能完成的总工作循环数划分成10个等级：（二）起重机的起升载荷状态级别1、起重机的起升载荷，是指起重机在实际的起吊作业中每一次吊运的物品质量（有效起重量）与吊具及属具质量的总和（即起升质量）的重力；起重机的额定起升载荷，是指起重机起吊额定起重量时能够吊运的物品最大质量与吊具及属具质量的总和（即总起升质量）的重力。
其单位为牛顿（N）或千牛（KN）。
2、重机的起升载荷状态级别是指在该起重机的设计预期寿命期限内，它的各个有代表性的起升载荷值的大小及各相对应的起吊次数，与起重机的额定起升载荷值的大小及总的起吊次数的比值情况。
3、机的载荷状态级别及载荷谱系数：4、如果已知起重机各个起升载荷值的大小及相应的起吊次数的资料，则可参考《GBT3811-2008 起重机设计规范》第3.2.2条公式（1）、（2）算岀该起重机的载荷谱系数。
（三）重机整机工作级别选择：根据起重机的10个使用等级和4个载荷状态级别，参考下表进行选择：二、起重机机构工作级别选型（一）机构的使用等级1、机构的设计预期寿命,是指设计预设的该机构从开始使用起到预期更换或最终报废为止的总运转时间，它只是该机构实际运转小时数累计之和，而不包估工作中此机构的停歇时间。
2、机构的使用等级是将该机构的总运转时间分成10个等级：（二）机构的载荷状态级别1、机构的载荷状态级别表明了机构所受载荷的轻重情况。
范围按下表划分：2、机构的载荷谱系数Km可参考《GBT3811-2008 起重机设计规范》第3.3.2条公式（3）计算得到。
（三）机构工作级别选型根据机构的10个使用等级和4个载荷状态级别，参考下表进行选择：三、各机构工作速度选择（一）吊钩起重机各机构工作速度应优先采用下表中所推荐的数值（速度单位m/min）:（二）抓斗、电磁、二用及三用起重机速度见下表：（三）起重机运行的轨道安装应符合《GB/T10183.1-2018起重机车轮及大车和小车轨道公差第1部分：总则》表2中的2级公差要求（起重机运行的速度≥112m/min时，轨道安装应达到1级公差）：四、主要机械部件选型要求（一）金属结构1、起重机金属结构的主要承载结构的构件，宜采用力学性能不低于GB/T700中的Q235钢和GB/T699中的20钢材；当结构需要采用高强度钢材时，可采用力学性能不低于GB/T1591中的Q355（注）、Q390和Q420钢材。
