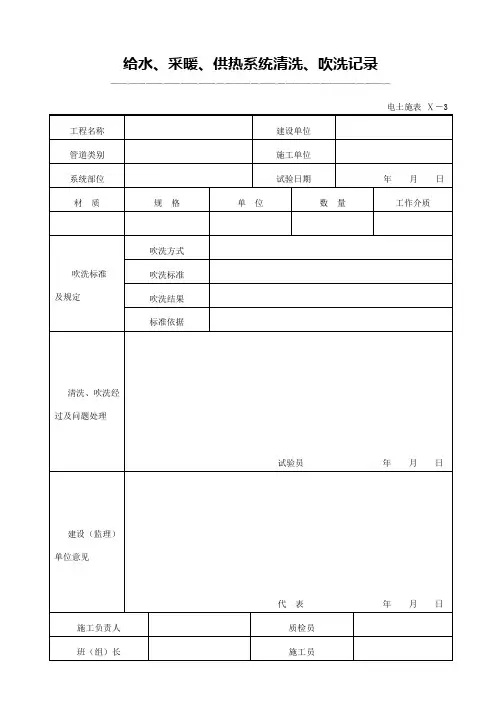

给水、采暖、供热系统清洗、吹洗记录————————————————————————————————给水、采暖、供热系统水压试压记录———————————————————————————————水池满水试验记录————————————————————TY2341 分项工程质量检验评定表水塔人字柱吊装工程编号：分项工程名称：电土验表Ⅱ- 3 - 41建设单位: 公司(处): 工地: 班组：年月日填TY2342 分项工程质量检验评定表水塔筒壁模板工程编号：分项工程名称：电土验表Ⅱ- 3 - 42建设单位: 公司(处): 工地: 班组：TY2343 分项工程质量检验评定表水塔筒壁钢筋建设单位: 公司(处): 工地: 班组：年月日填TY2344 分项工程质量检验评定表水塔筒壁混凝土建设单位: 公司(处): 工地: 班组：年月日填TY2389 分项工程质量检验评定表水落管工程编号：分项工程名称：电土验表Ⅱ- 3 - 89建设单位: 公司(处): 工地: 班组：年月日填TY2390 分项工程质量检验评定表室内、外给、排水（钢筋混凝土管安装）工程编号：分项工程名称：电土验表Ⅱ- 3 - 90建设单位: 公司(处): 工地: 班组：年月日填TY2391a 分项工程质量检验评定表室内、外给、排水（铸铁管道安装）TY2391b 分项工程质量检验评定表室内、外给、排水（铸铁管道安装）工程编号：分项工程名称：电土验表Ⅱ- 3 – 91续建设单位: 公司(处): 工地: 班组：年月日填TY2392a 分项工程质量检验评定表室内、外给、排水（碳素钢管安装）工程编号：分项工程名称：电土验表Ⅱ- 3 - 92TY2392b 分项工程质量检验评定表室内、外给、排水（碳素钢管安装）工程编号：分项工程名称：电土验表Ⅱ- 3 – 92续年月日填TY2393 分项工程质量检验评定表管道附件及卫生设备安装年月日填TY1400 隐蔽工程验收记录地下防水、防腐工程***电监理部: 施工承包商：工地: 班组：* * * 电:年月日填给水、采暖、供热系统清洗、吹洗记录————————————————————————————————电土施表Ⅹ－3给水、采暖、供热系统水压试压记录———————————————————————————————电土施表Ⅹ－4管沟及井室检验批工程质量验收记录表GB50242-2002———————————————————————————————————————————————————冷却水塔筒壁施工缝处理记录———————————————————————冷却水塔筒壁堵孔记录————————————————————冷却水塔筒壁防腐施工记录———————————————————————大直径预应力混凝土管纵向钢筋电热张拉记录————————————————————————————————————大直径预应力混凝土管缠丝记录———————————————————————————大直径预应力混凝土管保护层施工记录——————————————————————————————电土施表Ⅸ－3.————————————————————————————————————————————————————————————————大直径预应力混凝土输水管安装记录———————————————————————————————大直径预应力混凝土输水管接头水压试验记录——————————————————————————————————排水管道通球接头水压试验记录——————————————————————————电土施表Ⅹ－1。

水压试验的合格标准水压试验是指在给水系统、燃气系统、供热系统等管道安装完成后，进行的一种检测方法，以验证管道系统的密封性和耐压性能。

水压试验的合格标准是保证管道系统安全可靠运行的重要保障，下面将详细介绍水压试验的合格标准及相关内容。

首先，水压试验的合格标准包括试验压力、试验时间和试验过程。

试验压力是指在试验过程中对管道系统施加的压力值，一般情况下，试验压力应该是设计压力的1.5倍。

试验时间是指在试验过程中持续施加试验压力的时间，一般情况下，试验时间应该不少于15分钟。

试验过程是指在试验中对管道系统进行观察和记录的整个过程，包括试验前的准备工作、试验中的压力监测和试验后的数据记录等。

其次，水压试验的合格标准还包括试验前的准备工作、试验中的压力监测和试验后的数据记录。

试验前的准备工作包括对试验设备的检查和试验介质的准备等；试验中的压力监测包括对试验压力的实时监测和对泄漏点的及时处理等；试验后的数据记录包括对试验结果的分析和对试验过程中出现的问题的总结等。

最后，水压试验的合格标准还包括试验结束后对试验结果的评定和对试验过程中出现的问题的处理。

试验结束后对试验结果的评定是指根据试验数据对管道系统的密封性和耐压性能进行评定，以确定试验是否合格；对试验过程中出现的问题的处理是指对试验中出现的泄漏点和其他问题进行处理，以保证管道系统的安全可靠运行。

综上所述，水压试验的合格标准是保证管道系统安全可靠运行的重要保障，包括试验压力、试验时间、试验过程、试验前的准备工作、试验中的压力监测、试验后的数据记录、试验结束后对试验结果的评定和对试验过程中出现的问题的处理等内容。

只有严格按照这些合格标准进行水压试验，才能确保管道系统的安全可靠运行。

1、阀门的强度和严密性试验，应符合以下规定：阀门的强度试验压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍，试验压力在实验持续时间内保持不变，且壳体填料及阀瓣密封无渗漏。

阀门试压的实验持续时间应不小于下表：2、敞口水箱的满水试验和密闭水箱（罐）的水压试验必须符合设计与本规范要求：满水试验静置24h观察，不渗不漏；水压试验在试验压力下10min压力不下降，不渗不漏。

3、隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。

灌水15min水面下降后，再灌满观察5min，液面不降，管道及接口无渗漏为合格。

通球试验：排水主立管及水平干管管道均应作通球试验，通球球径不小于排水管道的2/3，通球率必须达到100%。

4、安装在室内的雨水管道安装完成后应做灌水试验，灌水高度必须到每根立管上部的雨水斗。

灌水试验持续1h，不渗不漏。

5、散热器组对后，以及整组出厂的散热器在安装之前应作水压试验，试验压力设计无要求时应为工作压力的1.5倍，但不小于0.6MPa,实验时间2-3min，压力不降且不渗不漏。

6、盘管隐蔽前必须进行水压试验，试验压力为工作压力的1.5倍，但不小于0.6MPa,稳压1h内压力降不大于0.05MPa且不渗不漏。

7、采暖系统安装完毕，管道保温之前应进行水压试验。

试验压力符合设计要求。

当设计未注明时，应符合下列规定：1、蒸汽、热水采暖系统，应以系统定点工作压力加0.1MPa作为水压试验，同时在系统顶点的试验压力不小于0.3MPa。

2、高温热水采暖系统，试验压力应为系统顶点压力加0.4MPa。

3、使用塑料管及复合管的热水采暖系统，应以系统顶点工作压力加0.2MPa作水压试验，同时在系统顶点的试验压力不小于0.4MPa，使用钢管及复合管的采暖系统应在试验压力下10min内压降不大于0.02MPa，降至工作压力后检查，不渗不漏；使用塑料管的采暖系统应在试验压力下1h内压力降不大于0.05MPa，然后降至工作压力的1.15倍，稳压2h，压力降不大于0.03MPa，同时各连接处不渗不漏。

建策给排水及采US工程蘆工质量验收規繭建现给排水及采暖工程施工质量验收规范：GB50242-2002 前言本规范是根据我部建林[1996]4号文件精神，由il宁省建设斤为主编部门，市城乡建设委员会为主编单位，会同有关单位共同对《采暖与卫生工程施工汝验收规范》J242-82和《建気采暧卫生及媒气工程质量检验评定标准》GBJ302-88修订而成的。

在修订过程中，规范编制组开展了专题研究，进行了比较广泛的调査研究，总结了名年建筑给水、排水及采暖工程设计、林料、施工的经验，按照"验评分离、强化验收、完善手段、过程控ST的方针,进行全面修改，增加了建筑中水系统及游泳池水系统安装、换热站安装、低温热水地板辐琳采暖系貌安装以及新林料（如复合管、塑料管、鋼管、新型散热器、快装管件等）的质量标准及检验方法，并以多种方式广泛征求了全国有关单位的意见，对主要间题进行了反复修改，于2001年8月经审査定稿。

本规范主要规定了工程质量验收舸则分，程序和组纵应按照国家标准《程施工质量验收统一标准》GB50300的规定执行；提出了使用功能的检验和检渭内容；列出了各分项工程中主控顶目和一般项目的质量检验方法。

本规范将来可能需Illi局部修订，有关局部修订的信息和条文内容将刊登在《工程建设标准化》杂志上。

本规范以黑体字标志的条文为强制性条文，必须严格执行。

为了提髙规范质量，请各单位在执行本规范的il程中，注意总结经验、枳累资料，师时将有关的意见和建议反馈给沈皿市城乡建设委员会、国家标准《建筑给水排水及采唳工程施工质量验收规范》管理组（地址: 沈阳市和平区总站路115号建筑大厦8F,牖政编码:110002,EMAIL:Songbo75sohu.）,以供今后修订时参考。

本规范主编单位:沈皿市城乡建设委员会本规范参编单位:中国建筑东北设廿研究院沈IB山盟建设（集团）公司辽宁省建筑设计研究院沈阳北方建设（集团）公司中国建気科学研究院附尔滨工业大学1总则1.0.1为了加强建藐工程质量管理,统一建贯紿水、排水及采暖工程ill®量的验收，保证工程质量，別定本规范。

XXXXXXX项目水压实验方案编制：日期：审核：日期：审批：日期：Xxxxxxxxxxx工程项目经理部目录一、工程概况 (1)二、编制依据 (1)三、水压试验工艺流程图 (1)四、水压试验指挥小组 (2)五、前期准备 (2)六、管道试压 (3)七、分段试压各段划分表 (4)八、注水与排水方案 (7)九、安全防范与管理措施 (7)十、质量保证措施 (8)十一、环保文明施工措施 (8)一、工程概况本工程为中华人民共和国长城铝业公司供热改造项目子项室外一次供能管网及一次支线至换热站安装工程，供能管径DN200-DN800mm，一次管道单根总长度超过18000米。

直埋敷设采暖管线9400m，翻建采暖阀门井37座，补偿器4个，更换大小阀门共计200个。

供能区域包括04、06、08、12、14、16、18、22、32、42生活区、鸿园社区、鸿园西区等住宅，并且同步建设相应热互换站，并预留鸿盛新城、翡翠华庭和逸湘名居接口、雅园和景园接口、翡翠城公馆和东方明珠接口施工、管理。

本次水压实验重要工程量如下：一次管网：新安路段（孟津路至淮阳路）DN500-2800m；中心路段（加油站至电厂东门）DN800-3200m；支线：06社区DN300-900m；14社区DN250-320m；16社区DN300`DN400-700m；二、编制根据1、现场施工图纸及设计文献；2、《工业金属管道工程施工规范》GB50235-；3、《工业金属管道工程施工质量验收规范》GB50184-；4、《都市供热管网工程施工验收规范》CJJ28-201；5、《湿陷性黄土地区建筑规范》GB50025-2016、电力建设施工及验收规范》管道及焊接篇7、其她有关技术资料。

三、水压实验工艺流程图管道试压前，应对已焊接好管道进行必要检查，检查合格后，才干进行试压。

试压工艺流程见下图图压力实验工艺流程四、水压实验指挥小组项目经理部针对管道试压组建了实验指挥小组，以项目经理傅辉为组长，技术负责人喻竹山为副组长，蔡洪平、杨文峰、王双双等一批有丰富施工经验技术人员为试压小构成员：五、前期准备1、试压用压力表必要通过校验，并在有效期内使用。

《建筑给水排水及采暖工程施工质量验收规范》CB50242—2002内容简介一、概述国家标准《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002是根据建设部建标11996]4号文关于印发“一九九五—一九九六年工程建设国家标准制订修订计划”的通知精神，由辽宁省建设厅为主编部门，沈阳市建筑工程管理局为主编单位，会同有关单位共同对《采暖与卫生工程施工及验收规范》GBJ242-82和《建筑采暖卫生及煤气工程质量检验评定标准》GBJ302-88修订而成的。

二、编制原则及指导思想1、我国已加入WTO各行各业都在进行积极准备，适应经济全球化，增强综合实力。

2、伴随《建设工程质量管理条例》和《实施工程建设强制性标准监督规定》相继出台，在建筑工程领域，人们将质量与标准紧密相连。

3、建设部针对现行的验评标准和验收规范执行情况，提出了“验评分离、强化验收、完善手段、过程控制”十六字方针，对现行的建筑工程“施工及验收规范”和“质量检验评定标准”等21项进行修订改革，编制成以验收为主的14项“建筑工程施工质量验收系列规范”，《建筑给水排水及采暖工程施工质量验收规范》就是系列规范中的1个。

三、基本内容《规范》共14章；345条；42个表；强制性条文20条。

《规范》重要内容确定的主要依据如下：(1)原标准名称为：《采暖与卫生工程施工及验收规范》GBJ242-82、《建筑采暖卫生及煤气工程质量检验评定标准》GBJ302-88。

由于这2本规范、标准包含的内容是以给水、排水及采暖为主体，而且给水、排水工程包括卫生器具工程，同时考虑到全国范围内使用本标准，所以，将给水、排水放在名称的前面，体现标准对全国建筑给水、排水的重视程度。

将采暖工程列于给水、排水之后是考虑北方寒冷地区使用较多，而南方采暖较少甚至不采暖。

增加“建筑”两字，是为了区分建筑物内外及配套工程，而绝不是市政及城区给水、排水工程。

因此定名为《建筑给水排水及采暖工程施工质量验收规范》。

甘肃红太阳热力有限公司二期管网水压试验方案一、工程概况1、工程名称：平凉城区热电联产集中供热二期工程2、建设单位：甘肃红太阳热力有限公司3、安装单位：内蒙古寅岗建设集团有限公司4、监理单位：陕西华营工程建设监理有限公司5、本工程供热管网为一级供热管网，设计供热温度130℃，回水温度70℃；设计压力为1.6MPa，试验压力为2.0MPa。

6、本部分管道敷设安装方式原则上全部采用直埋敷设，局部采用顶管敷设，路由按规划路由执行。

7、本项目于2017年8月1日开工，至2017年10月15日竣工，工期75 天。

8、主管线工程量汇总表二、编制依据1、工程施工现场场地情况；2、《城镇供热直埋热水管道技术规程》CJJ/81-2013；3、《城镇供热管网工程施工及验收规范》CJJ28-2014；4、我公司自身的人力资源和技术装备能力及现场施工条件；5、我部施工同类工程的施工经验及有关规定。

三、水压试验安全措施压力试验工作中，安全是重中之重，为保证水压试验顺利有序完成，特制定以下措施：1、落实安全第一预防为主的安全生产方针，提前做好各项安全措施。

2、建立安全管理机构，明确责任人，专人指挥，现场设立安全警示标志，设立专职安全人员。

3、做好系统隔离措施，保障压力试验的可靠性，与试验无关人员禁止进入工作现场。

4、有关人员进入现场必须做好安全防护工作。

巡检人员进入井室检查必须做好安全措施，提前对井室做通风处理。

5、用电用水符合规定，做到文明施工。

6、超水压试验时，人员提前离开管网区域，待泄压后方可进入现场进行检查。

7、试验过程中若有泄漏等情况，及时汇报，停止升压，处理完成后方可继续。

四、打压实施步骤及方法：1、按照图纸设计及规范要求，将管道接头，按氩弧打底手工电焊罩面完成，自检焊接质量外观合格，报相关部门进行无损探伤试验，在全部合格的情况下，开始进行注水打压的准备工作。

因施工环境及施工工期紧等因素，我公司对二期管网选择了整体进行打压的方案。

建筑给排水、采暖、通风空调、消防水工程细则建筑给水排水及采暖工程监理实施细则编制：审批：第__项目监理部年月日目录一、工程概况和特点(1)二、监理工作流程(1)三、监理工作控制要点及目标值(1)㈠室内给水系统安装(1)㈡室内排水系统安装(6)㈢室内热水供应系统安装(7)㈣卫生器具安装(10)㈤室内采暖系统安装(12)㈥室外给水管网安装(15)㈦室外排水管网安装(18)㈧室外供热管网安装(21)㈨建筑中水系统及游泳池水系统安装(22) ㈩风管系统安装(25)（十一）通风与空调设备安装(28)（十二）空调制冷系统安装(31)（十三）空调水系统管道与设备安装(34) （十四）系统调试(38)（十五）自动喷水灭火系统(38)（十六）室内消火栓系统(42)（十七）气体灭火系统(43)（十八）泡沫灭火系统(47)（十九）工程竣工验收(52)（二十）施工阶段进度控制工作要点(54) （二十一）施工阶段投资控制工作要点(54) （二十二）施工阶段安全监理工作(54) 四、监理工作方法与措施(54)一、工程概况和特点（略）二、监理工作流程三、监理工作控制要点及目标值㈠室内给水系统安装1、材料（设备）质量监理2、施工监理巡视及控制要点?给水管道及配件安装1）室内给水管道安装见下表给水管道安装监理与巡视要点12钢管管道支架的最大间距塑料管及复合管管道支架的最大间距2）阀门安装见下表3?室内消火栓系统安装室内消火栓系统安装监理与巡视要点见下表?给水设备安装1）水箱安装水箱的安装高度与建筑物、配水管道长度、管径及设计流量有关。

水箱的安装高度应满足建筑物内最不利配水点所需的流出水头，并经管道的水力计算确定。

根据构造上要求，水箱顶距顶层板面的高度最小不得小于0.4ｍ。

①安装水箱的支座已按设计图纸要求制作完成，支座的尺寸、位置和标高经检查符合要求。

当采用混凝土支座时，应检查其强度是否达到安装要求的60%以上，支座表面应平整、整洁；当采用型钢支座和方垫木时，按要求已做好刷漆和防腐处理。

给水排水及采暖工程流程图1室内给水系统安装流程图1.给水管道及配件安装施工工艺流程图给水管道及配件安装施工工艺流程图2.室内消火栓系统安装施工工艺流程3.给水设备安装施工工艺流程图 （1）动设备安装工艺流程图（2）静设备安装工艺流程图2室内排水系统安装施工工艺流程图1.排水管道及配件安装施工工艺流程图2.雨水管道及配件安装施工工艺流程图3室内热水供应系统安装施工工艺流程图管道及配件安装施工工艺流程图4卫生器具安装施工工艺流程图1.卫生器具安装施工工艺流程图2.卫生器具给水配件安装施工工艺流程图3.卫生器具排水管道安装施工工艺流程图5室内采暖系统安装施工工艺流程图1.管道及配件安装施工工艺流程图2.辅助设备及散热器安装施工工艺流程图3.金属辐射板安装施工工艺流程图4.低温热水地板辐射采暖系统安装施工工艺流程图5.系统水压试验及调试施工工艺流程图6室外给水管线安装施工工艺流程图1.给水管道安装施工工艺流程图2.消防水泵接合器及室外消火栓安装施工工艺流程图3.管沟及井室施工工艺流程图7室外排水管网安装施工工艺流程1.排水管道安装施工工艺流程图2.排水管沟及井池施工工艺流程图8室外供热管网安装施工工艺流程图1.管道及配件安装施工工艺流程图2.系统水压试验及调试施工工艺流程图9建筑中水系统及游泳池水系统安装施工工艺流程图1.建筑中水系统管道及辅助设备安装施工工艺流程图建筑中水系统管道及辅助设备安装施工工艺流程图2.游泳池水系统安装施工工艺流程图游泳池水系统安装施工工艺流程图10供热锅炉及辅助设备安装施工工艺流程图1.锅炉安装施工工艺流程图锅炉安装施工工艺流程图2.辅助设备及管道安装施工工艺流程图（1）动设备安装工艺流程施工工艺流程图（2）静设备安装工艺流程施工工艺流程图3.安全附件安装施工工艺流程图4.烘炉、煮炉和试运行施工工艺流程图。
