工程建设行业CAD整体解决方案中望CAD+｜中望建筑｜中望结构｜中望水暖电中望CAD工程建设行业整体解决方案：稳定快速、全兼容通过大量行业用户需求的调研，中望软件洞悉用户实际应用需求：在与日俱增的业务需求下，企业用户不仅需要解决CAD正版化难题，更需要一套高效的CAD解决方案，帮助缩短设计周期，最大化提升CAD的综合应用效益。
全新的中望CAD工程建设行业整体解决方案，整合中望CAD建筑版、中望结构、给排水、暖通、电气等专业应用于全新一代中望CAD＋平台之上，向用户提供完整的、适应本地化设计习惯及操作规范要求的工程设计CAD解决方案，且价格更为合理。
与此同时，中望软件强大的定制开发实力，更能为用户定制专属的CAD应用方案。
超强兼容采用统一的核心技术平台，兼容客户多年累积的设计图纸，并能实现跨专业间、上下游的数据无缝兼容。
快速流畅基于中望 CAD+全新内核的领先技术，独创的内存管理机制和高效的运算逻辑技术，带来快速流畅的设计体验。
多专业协同中望建筑、结构、给排水、暖通及电气之间可实现多专业模型共享应用。
高性价比价格合理，可大幅降低企业软件使用成本，帮助企业实现信息化和正版化。
中望CAD+是广州中望龙腾软件股份有限公司旗下子公司广州中望数字化设计软件有限责任公司下属软件产品中望 CAD 建筑版采用自定义对象技术，以建筑构件作为基本设计单元，集二维工程图、三维表现和建筑信息于 一体，拥有多项创新技术，提高建筑设计效率，为建筑设计师轻松完成全程设计任务提供完整 的解决方案。
超强兼容深度兼容用户积素的CAD 建筑图纸，可直接参数化 编辑这些建筑软件所生成的自定义实体。
无需任何插件，只需CAD 平台即可直接打开中望CAD 建筑 版所生成的图纸，而不丢失任何图元构件。
标准规范按国标《 房产测量规范》自动统计各种房产面积，制 定了标准中文和英文两个图层标准，同时还支持应用广泛的其他建筑CAD 图层标准，三者之间可以互相转换。
中望CAD机械版（ZWCADM）使⽤⼿册中望CAD机械版（ZWCADM）使⽤⼿册（该⼿册根据中望CAD机械版2014最新内容编写）ZWCAD北京机械研发中⼼2014-3-31⽬录第1 章图纸 (6)§1.1 图幅设置_ZWMFRAMEINIT (6)§1.2 标题栏填充_ZWMTITLEEDIT (8)§1.3 附加栏填充_ZWMFJLEDIT (12)§1.4 参数栏填充_ZWMCSLEDIT (12)§1.5 更换图框_ZWMSWITCHFRAME (12)§1.6 更换⽐例_ZWMSWITCHSCALE (12)§1.7 更换标题栏_ZWMSWITCHTITLE (12)§1.8 更换明细栏_ZWMSWITCHBOM (12)§1.9 更换代号栏_ZWMSWITCHDHL (13)§1.10 更换附加栏_ZWMSWITCHFJL (13)§1.11 更换参数栏_ZWMSWITCHCSL (13)§1.12 增加-更改栏_ZWMREVISIONLIST (13)§1.13 多图幅设置_ZWMFRAMEINIT2 (14)§1.14 更换标准/图幅_ZWMSTDANDARDC (14)第2 章绘图⼯具 (15)§2.1 智能画线_ZWMINTELLIGENTLINE (15)§2.2 已知圆⼼画圆_ZWMCIRCLEBYC (16)§2.3 已知端点画圆_ZWMCIRCLEBY3P (19)§2.4 已知圆⼼画弧_ZWMARCBYC (20)§2.5 已知端点画弧_ZWMARCBY3P (21)§2.6 对称画线_ZWMMIRRORLINE (23)§2.7 剖⾯线HATCH 或BHATCH (25)§2.8 平⾏线_ZWMPARALLELLINE (25)§2.9 垂直线_ZWMVERTICALLINE (25)§2.10 切线_ZWMTANGENTLINE (26)§2.11 公切线_ZWMCOMMONTANGENT (26)§2.12 管道线_ZWMPIPELINE (27)§2.13 垂分线_ZWMPERPBISECTOR (28)§2.14 ⾓度线_ZWMANGLELINER (28)§2.15 平（⾓）分线_ZWMANGLEBISECTOR (28)§2.16 放射线_ZWMRADIATION (29)§2.17 中⼼线_ZWMCENTERLINE (30)§2.18 锯齿线_ZWMZIGZAGLINE (30)§2.19 波浪线_ZWMWAVILNESSLINE (31)§2.20 矩形_ZWMRECTANGLE (31)第3 章构造⼯具 (32)§3.1 公式曲线_ZWMFCURVE (32)§3.2倒圆_ZWMFILLETAC (34)§3.3倒⾓_ZWMFILLETLC (35)§3.4 截断线_ZWMSECTIONSYMBOL (36)§3.5 插⼊折断符_ZWMBREAKSYMBOL1 (37)§3.6 打断_ZWMBREAKENTITY (38)§3.7 动态延伸_ZWMDYNAMICEXTEND (38)§3.8 构造线_ZWMCONSTLINES (39)§3.9⾃动创建构造线_ZWMAUTOCLINES (44)§3.10构造圆_ZWMCONSTCIRCLE (45)§3.11孔轴投影_ZWMHSPROJECTOR (46)§3.12孔轴设计_ZWMHOLEAXIS (47)§3.13 相贯线_ZWM_INTER (47)§3.14⼯艺槽构造_ZWMCONSTRECESS (48)§3.15 单孔_ZWMSINGLEHOLE (50)§3.16 孔阵_ZWMARRAYHOLE (52)第4 章创建视图 (57)§4.1 剖切线_ZWMSECTIONLINE (57)§4.2 ⽅向符号_ZWMVIEWDIRECTION (59)§4.3 局部详图_ZWMDETAIL (61)第5 章辅助⼯具 (62)§5.1 超级编辑_ZWMSUPEREDIT (62)§5.2 增强调⽤_ZWMPOWERRECALL (63)§5.3增强删除_ZWMPOWERERASE (63)§5.4 计算⾯积_ZWMAREA (63)§5.5 提取表格数据_ZWMTABLEDATAPICKUP (64)§5.6 批量数据提取_ZWMDWGDATAPICKUP (65)§5.7 批量⽂本查找_ZWMDWGDATAFINDREPLACE (67)§5.8 DWG数据浏览_ZWMDWGDATAVIEW (69)§5.9 ⾃动排图_ZWMJIGSAWPRINT (70)§5.10 层变换⼯具_ZWMCHGLAYER (72)§5.11⼯程计算器_ZWMBASCALC (73)§5.12 样式库同步_ZWMUPDATE (74)第6 章序号/明细表 (74)§6.1 标注序号_ZWMBALLOON (75)§6.2 类型修改_ZWMEDITBALLOONSTYLE (77)§6.3 数据修改_ZWMEDITBOMROW (77)§6.4 序号对齐_ZWMALIGNBALLOON (77)§6.5 序号顺号_ZWMRENUMBERBALLOON (78)§6.6 序号隐藏_ZWMHIDEBALLOON (78)§6.7 序号显⽰_ZWMSHOWBALLOON (78)§6.8 合并序号_ZWMCOMBINEBALLOON (78)§6.9 增加引线_ZWMADDLEADER (79)§6.10 移除引线_ZWMREMOVELEADER (79)§6.11 ⽣成明细表_ZWMPARTLIST (79)§6.12 处理明细表_ZWMTOTALBOMEDIT (80)§6.13 ⽣成明细表表格_ZWMBOMCARDEXP (85)第7 章尺⼨标注 (85)§7.1 智能标注_ZWMPOWERDIM (85)§7.2 长度标注_ZWMLINEARDIM (95)§7.3 ⽔平标注_ZWMHORIZONTALDIM (95)§7.4 垂直标注_ZWMVERTICALDIM (96)§7.5 对齐标注_ZWMALIGNEDDIM (96)§7.6 半剖标注_ZWMHALFALIGNDIM (96)§7.7 点线标注_ZWMPTLINEDIM (96)§7.8 直径标注_ZWMDIAMETERDIM (97)§7.9 半径标注_ZWMRADIUSDIM (97)§7.10 折弯标注_ZWMJOGGEDRADIUSDIM (97)§7.11 坐标标注_ZWMORDINATEDIM (98)§7.12 弧长标注_ZWMARCLENGTHDIM (98)§7.13 连续标注_ZWMCHAINDIM (98)§7.14 基线标注_ZWMBASELINEDIM (99)§7.15 中⼼记号_ZWMCENTERDIM (99)§7.16 ⾓度标注_ZWMANGULARDIM (99)§7.17 引线标注_ZWMNOTE (99)§7.18 板厚标注_ZWMTHICKNESSDIM (100)§7.19 倒⾓标注_ZWMCHAMFERSYM (101)§7.20 多重标注_ZWMAUTODIM (102)§7.21 尺⼨合并_ZWMDIMJOIN (107)§7.22 尺⼨插⼊_ZWMDIMINSERT (107)§7.23尺⼨对齐_ZWMDIMALIGN (107)§7.24 尺⼨检查_ZWMDIMCHECK (108)§7.25公差查询_ZWMDIMTOLQUERY (108)§7.26 标注式样_DDIM DIMSTYLE (108)第8 章符号标注 (109)§8.1 粗糙度_ZWMSURFSYM (109)§8.2 形位公差_ZWMFCFRAME (111)§8.3 基准符号_ZWMDATUMID (112)§8.4 基准⽬标_ZWMDATUMTGT (114)§8.5 形状识别_ZWMFEATID (115)§8.6 锥斜度标注_ZWMTAPERSYM (116)§8.7 中⼼孔标注_ZWMCENTERHOLE (117)§8.8 圆孔标记_ZWMCIRCLEMARK (118)§8.9 折断符号_ZWMBREAKSYMBOL (119)§8.10 标⾼符号_ZWMELEVSYMBOL (119)§8.11 焊接符号_ZWMWELDING (120)§8.12 孔特征图表_ZWMHOLECHART (122)第9 章⽂字处理 (123)§9.1 ⽂字标注_ZWMDIMTEXT (123)§9.2 技术条件_ZWMTECHREQUEST (124)第10章机械设计 (126)§10.1 轴设计_ZWMSHAFT (126)§10.2 齿轮设计_ZWMGEAR (127)第11章超级符号库 (128)§11.1 机构运动符号库 (129)§11.2 液压⽓动符号库 (129)§11.3 电⽓符号库 (129)§11.4 ⾦属结构件符号库 (129)§11.5 新增超级符号库 (129)§11.6 超级符号库调⽤_ZWM_SYMOUT (130)第12 章报表⼯具 (131)§12.1 超级卡⽚_ZWMCREATECARD (131)§12.2 卡⽚编辑_ZWMCARDEDIT (136)§12.3 定义表格_ZWMMAKETBL (136)§12.4 定义卡⽚_ZWMMAKECARD (137)第13 章系列化零件设计 (137)§13.1 界⾯简介 (138)§13.2 系列化零件设计调⽤ (139)§13.3 出库零件的编辑 (141)§13.4 属性数据提取 (141)附录1 公式计算器⽀持函数和常量 (141)第1 章图纸在使⽤中望CAD机械版绘图之前，⾸先应了解图纸参数是如何在计算机中定义的，本章向⽤户介绍如何⽤中望CAD机械版进⾏图纸设定、填写以及标题栏内容编辑。

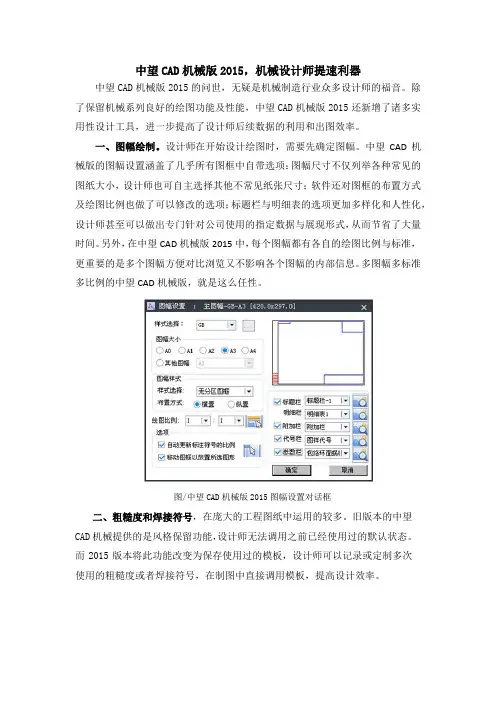

中望CAD机械版2015，机械设计师提速利器中望CAD机械版2015的问世，无疑是机械制造行业众多设计师的福音。
除了保留机械系列良好的绘图功能及性能，中望CAD机械版2015还新增了诸多实用性设计工具，进一步提高了设计师后续数据的利用和出图效率。
一、图幅绘制。
设计师在开始设计绘图时，需要先确定图幅。
中望CAD机械版的图幅设置涵盖了几乎所有图框中自带选项：图幅尺寸不仅列举各种常见的图纸大小，设计师也可自主选择其他不常见纸张尺寸；软件还对图框的布置方式及绘图比例也做了可以修改的选项；标题栏与明细表的选项更加多样化和人性化，设计师甚至可以做出专门针对公司使用的指定数据与展现形式，从而节省了大量时间。
另外，在中望CAD机械版2015中，每个图幅都有各自的绘图比例与标准，更重要的是多个图幅方便对比浏览又不影响各个图幅的内部信息。
多图幅多标准多比例的中望CAD机械版，就是这么任性。
图/中望CAD机械版2015图幅设置对话框二、粗糙度和焊接符号，在庞大的工程图纸中运用的较多。
旧版本的中望CAD机械提供的是风格保留功能，设计师无法调用之前已经使用过的默认状态。
而2015版本将此功能改变为保存使用过的模板，设计师可以记录或定制多次使用的粗糙度或者焊接符号，在制图中直接调用模板，提高设计效率。
图/中望CAD机械版2015粗糙度设置界面三、智能标注功能。
一张装配图中往往有着大量的各种标注，这些标注花费了设计师较多的时间。
中望CAD机械版的智能标注功能，涵盖了绝大多数的标注形式，只需要一个”D”就可以实现快速标注的操作。
利用这个功能，设计师还可以轻松实现其他附带命令的操作，比如旋转倾斜及方向等，可谓是快准稳。
四、标准图库。
这是很多设计师最为喜爱和称赞的功能。
中望CAD机械版采用国际顶尖的零件库系统PartSolutions，提供了最新最齐全的标准零件库，包括56个大类近300000个零件。
设计师只需轻松一点，即可调用符合国家标准的零件，并且这些零件信息都是可参数化直接编辑，具有零件大小尺寸联动功能。
第二维绘制命令本章学习简单二维绘图的基本知识，了解直线类、圆类、平面图形、点命令的使用方法，将读者带入绘图知识的殿堂。
第2章 二维绘制命令392.1 直线类命令直线类命令包括直线段、多段线和构造线。
这几个命令是AutoCAD 2015中最简单的绘图命令。
【预习重点】☑ 了解有几种直线类命令。
☑ 简单练习直线、构造线、多段线的绘制方法。
2.1.1 直线【执行方式】☑ 命令行：LINE （快捷命令：L ）。
☑ 菜单栏：选择菜单栏中的“绘图”→“直线”命令。
☑ 工具栏：单击“绘图”工具栏中的“直线”按钮，如图2-1所示。
☑ 功能区：单击“默认”选项卡“绘图”面板中的“直线”按钮，如图2-2所示。
【操作实践—表面粗糙度符号的绘制】本实例绘制如图2-3所示的表面粗糙度符号。
（1）选择菜单栏中的“文件”→“新建”命令，弹出“选择样板”对话框，单击“打开”按钮右侧的下拉按钮，以“无样板打开-公制”（毫米）方式建立新文件。
（2）单击“绘图”工具栏中的“直线”按钮，绘制图形。
命令行提示与操作如下。
命令: LINE ↙指定第一个点: 150, 240 （1点）指定下一点或 [放弃(U)]: @80<-60 （2点，也可以单击状态栏上DYN 按钮，在鼠标位置为60°时，动态输入80，如图2-4所示，下同）指定下一点或 [放弃(U)]: @160<60（3点）指定下一点或 [闭合(C)/放弃(U)]: ↙（结束“直线”命令）命令: ↙（再次执行“直线”命令）指定第一个点: ↙（以上次命令的最后一点即3点为起点）指定下一点或 [放弃(U)]: @80, 0（4点）指定下一点或 [放弃(U)]: ↙（结束“直线”命令）在输入坐标数值时，中间的逗号一定要在英文状态下输入，否则系统无法识别。
【选项说明】（1）若采用按Enter 键响应“指定第一点”提示，系统会把上次绘制图线的终点作为本次图线的起始点。
若上次操作为绘制圆弧，按Enter键响应后绘出通过圆弧终点并与该圆弧相切的直线段，该线段的长度图2-1 “绘图”工具栏 图2-2 “绘图”面板AutoCAD 2015中文版机械设计实例教程40为光标在绘图区指定的一点与切点之间线段的距离。

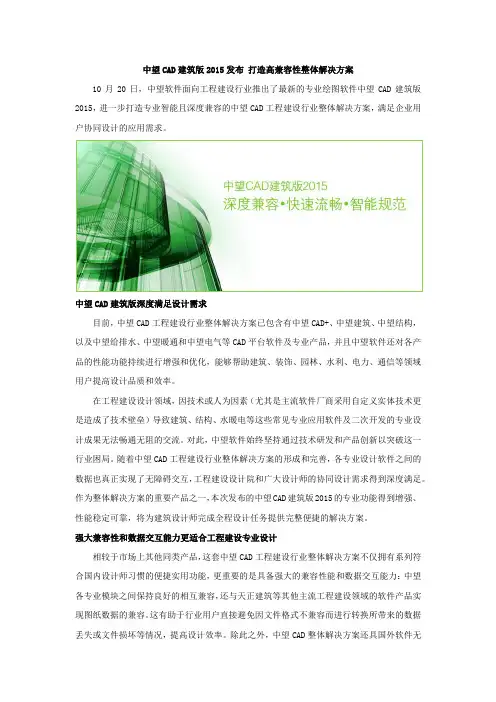

中望CAD建筑版2015发布打造高兼容性整体解决方案10月20日，中望软件面向工程建设行业推出了最新的专业绘图软件中望CAD建筑版2015，进一步打造专业智能且深度兼容的中望CAD工程建设行业整体解决方案，满足企业用户协同设计的应用需求。
中望CAD建筑版深度满足设计需求目前，中望CAD工程建设行业整体解决方案已包含有中望CAD+、中望建筑、中望结构，以及中望给排水、中望暖通和中望电气等CAD平台软件及专业产品，并且中望软件还对各产品的性能功能持续进行增强和优化，能够帮助建筑、装饰、园林、水利、电力、通信等领域用户提高设计品质和效率。
在工程建设设计领域，因技术或人为因素（尤其是主流软件厂商采用自定义实体技术更是造成了技术壁垒）导致建筑、结构、水暖电等这些常见专业应用软件及二次开发的专业设计成果无法畅通无阻的交流。
对此，中望软件始终坚持通过技术研发和产品创新以突破这一行业困局。
随着中望CAD工程建设行业整体解决方案的形成和完善，各专业设计软件之间的数据也真正实现了无障碍交互，工程建设设计院和广大设计师的协同设计需求得到深度满足。
作为整体解决方案的重要产品之一，本次发布的中望CAD建筑版2015的专业功能得到增强、性能稳定可靠，将为建筑设计师完成全程设计任务提供完整便捷的解决方案。
强大兼容性和数据交互能力更适合工程建设专业设计相较于市场上其他同类产品，这套中望CAD工程建设行业整体解决方案不仅拥有系列符合国内设计师习惯的便捷实用功能，更重要的是具备强大的兼容性能和数据交互能力：中望各专业模块之间保持良好的相互兼容，还与天正建筑等其他主流工程建设领域的软件产品实现图纸数据的兼容。
这有助于行业用户直接避免因文件格式不兼容而进行转换所带来的数据丢失或文件损坏等情况，提高设计效率。
除此之外，中望CAD整体解决方案还具国外软件无法比拟的高性价比，帮助企业降低软件应用成本。
据了解，继中望CAD建筑版2015之后，其他的专业应用软件也将会持续升级并推出新的版本。
中望CAD机械版使用手册广州中望龙腾软件股份有限公司使用手册公司介绍广州中望龙腾软件股份有限公司（简称“中望软件”）是国际领先的CAD/CAM解决方案供应商，国内唯一同时拥有完全自主知识产权二维中望CAD、高端三维CAD/CAM软件中望3D 的国际化软件企业，致力于为全球用户提供世界级技术水平的高性价比CAD/CAM产品与服务，帮助用户以合理成本解决正版化的同时，最大化发挥正版CAD/CAM软件的应用效益。
截止目前，中望系列软件产品已经畅销全球80多个国家和地区，正版用户突破32万，并赢得了宝钢股份、海马汽车、保利地产、中国移动等中国乃至世界知名企业的认可，全球正版授权用户数突破32万。
技术创新服务为本中望软件一直致力于CAD/CAM软件技术的研发与创新，在广州、武汉和美国佛罗里达设有三大CAD研发中心，拥有一支超过25年CAD/CAM研发经验的世界一流技术研发队伍；此外，还积极与国际ODA、Partsolution零件库等组织合作，融合国际领先技术，不断提升中望系列软件产品的技术水平。
中望软件总部位于广州，在北京、上海、武汉、美国佛罗里达设有分公司。
凭借20多年的研发经验，中望软件可迅速响应用户需求，提供快捷、专业的本土化服务及更具针对性的研发级技术支持，满足用户CAD功能定制、专业插件移植等个性化需求，进一步拓展CAD/CAM 应用边界，从而帮助用户轻松提高软件应用效益。
立足中国畅销全球中望自2004年开始海外拓展，首开民族CAD软件出口海外的先河，并连续多年实现海外销售额增长超过50%，海外业务拓展成绩斐然：①、中望软件产品拥有英语、法语、德语等超过15个语言版本，畅销美国、法国、墨西哥、南非、菲律宾、巴西、马来西亚、澳大利亚、葡萄牙、泰国、印度、新加坡、罗马尼亚等80多个国家和地区，建立了超过170多家合作伙伴。
②、截止2015年，中望软件已经连续举办四届全球合作伙伴大会(GPC)，与来自世界100多家合作伙伴，齐聚广州共商中望软件全球发展大计，代表着中望在全球业务拓展的新征程。
中望CAD机械版使用手册广州中望龙腾软件股份有限公司使用手册公司介绍广州中望龙腾软件股份有限公司（简称“中望软件”）是国际领先的CAD/CAM解决方案供应商，国内唯一同时拥有完全自主知识产权二维中望CAD、高端三维CAD/CAM软件中望3D 的国际化软件企业，致力于为全球用户提供世界级技术水平的高性价比CAD/CAM产品与服务，帮助用户以合理成本解决正版化的同时，最大化发挥正版CAD/CAM软件的应用效益。
截止目前，中望系列软件产品已经畅销全球80多个国家和地区，正版用户突破32万，并赢得了宝钢股份、海马汽车、保利地产、中国移动等中国乃至世界知名企业的认可，全球正版授权用户数突破32万。
技术创新服务为本中望软件一直致力于CAD/CAM软件技术的研发与创新，在广州、武汉和美国佛罗里达设有三大CAD研发中心，拥有一支超过25年CAD/CAM研发经验的世界一流技术研发队伍；此外，还积极与国际ODA、Partsolution零件库等组织合作，融合国际领先技术，不断提升中望系列软件产品的技术水平。
?中望软件总部位于广州，在北京、上海、武汉、美国佛罗里达设有分公司。
凭借20多年的研发经验，中望软件可迅速响应用户需求，提供快捷、专业的本土化服务及更具针对性的研发级技术支持，满足用户CAD功能定制、专业插件移植等个性化需求，进一步拓展CAD/CAM 应用边界，从而帮助用户轻松提高软件应用效益。
立足中国畅销全球中望自2004年开始海外拓展，首开民族CAD软件出口海外的先河，并连续多年实现海外销售额增长超过50%，海外业务拓展成绩斐然：①、中望软件产品拥有英语、法语、德语等超过15个语言版本，畅销美国、法国、墨西哥、南非、菲律宾、巴西、马来西亚、澳大利亚、葡萄牙、泰国、印度、新加坡、罗马尼亚等80多个国家和地区，建立了超过170多家合作伙伴。
?②、截止2015年，中望软件已经连续举办四届全球合作伙伴大会(GPC)，与来自世界100多家合作伙伴，齐聚广州共商中望软件全球发展大计，代表着中望在全球业务拓展的新征程。

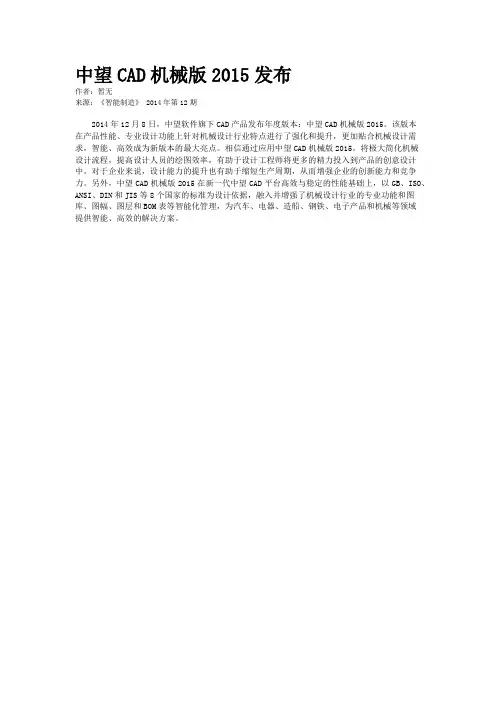

中望CAD机械版2015发布
作者：暂无
来源：《智能制造》 2014年第12期
2014年12月8日，中望软件旗下CAD产品发布年度版本：中望CAD机械版2015。
该版本
在产品性能、专业设计功能上针对机械设计行业特点进行了强化和提升，更加贴合机械设计需求，智能、高效成为新版本的最大亮点。
相信通过应用中望CAD机械版2015，将极大简化机械
设计流程，提高设计人员的绘图效率，有助于设计工程师将更多的精力投入到产品的创意设计中。
对于企业来说，设计能力的提升也有助于缩短生产周期，从而增强企业的创新能力和竞争力。
另外，中望CAD机械版2015在新一代中望CAD平台高效与稳定的性能基础上，以GB、ISO、ANSI、DIN和JIS等8个国家的标准为设计依据，融入并增强了机械设计行业的专业功能和图库、图幅、图层和BOM表等智能化管理，为汽车、电器、造船、钢铁、电子产品和机械等领域
提供智能、高效的解决方案。
（机械制造行业）中望CAD机械版一日通中望机械2014 一日通一、基本绘图、尺寸、符号标注中望机械的基本绘图功能的介绍，使用户对中望机械的绘图工具和标注方式有个大体的了解。
1.设置A3，1:1图幅点击ZWCADM下的中“图纸”下的“图幅设置”或输入“TF”空格或回车，弹出图幅设置对话框；选择图幅大小为“A3”,选择绘图比例为“1:1”，点击“确定”，此时命令提示行出现：请选择新的绘图区域中心及更新比例的图形:此时在绘图环境中选择适当位置作为图框的初始位置，（若直接按回车，图框将会生成在坐标原点处），此时图幅即设置完毕。
结果如下：注意：在命令提示行输入命令后按空格或回车即执行输入的命令，以下输入命令都为此操作，说明中不再提示。
2.绘制零件轮廓1.通过孔轴设计来绘制零件的轮廓步骤1：点取“ZWCADM”菜单下的“零件设计”中“轴设计”或输入：ZWMSHAFT显示“轴设计”对话框，在对话框中添加一段新的数据内容：当前选择第“1”段，“长度”中输入数据：15，“起始直径”输入数据：40，“终止直径”输入：40，点击“添加”按钮，此时第一段轴数据输入完毕，在“预览”框中可查看形成第一段轴的内容；当前选择第“2”段，“长度”中输入数据：15，“起始直径”输入数据：80，“终止直径”输入：80，点击“添加”按钮，此时第二段轴数据输入完毕，在“预览”框中可查看形成当前整体轴的内容；点击“确定”绘制刚设计的轴；在图纸中选择适当位置，绘制轴成功，如图：2.两种绘孔的方式1.绘制中心孔：点取“ZWCADM”菜单下的“构造工具”中的“孔轴设计”或输入：ZWMHOLEAXIS；出现提示：请输入孔的第一点或[绘制轴(S)/起始直径(F):100.00 /终止直径(E):100.00 /中心线延伸长度(L):3.00 /绘制中心线:否(C)]:输入：F,设置孔的直径值为：10输入：选择零件左侧的中心线位置作为孔的起点，选择零件右侧中心线位置作为孔的终点，此时，中心孔绘制完毕。
AutoCAD Mechanical 2015简体中文版安装、激活图文教程AutoCAD Mechanical 2015中文版是面向制造业的AutoCAD?设计与绘图软件。
作为Autodesk数字样机解决方案的一部分，它包含全球领先的二维CAD设计软件AutoCAD的所有功能，并包含全面的标准零件库和强大的工具，能够实现常见机械CAD任务的自动化，并加快机械设计流程。
AutoCAD Mechanical设计软件可帮助您节省大量的设计时间，因此您可以专注于创新而非绘图。
AutoCAD Mechanical 2015中包含完整的标准零件库和常用的自动化设计工具，可以显著加快机械设计流程。
AutoCAD Mechanical提供了便于AutoCAD用户使用、极具创新性的设计工具和绘图工具。
在根据需求使用AutoCAD Mechanical增强功能的同时，用户仍可使用在AutoCAD中所熟悉的方法进行操作。
使用该软件，工程师不仅可以节省大量设计和修改时间，而且还可以将时间用于创新，而不是耗费在工作流管理问题上，由此获得极大的竞争优势。
AutoCAD Mechanical 2015的安装方法与其他版本没有什么区别，注册激活方法有点不太一样，大概还有很多朋友比较纠结，eboy在这为大家提供个详细的安装、激活方法，希望对大家有用。
在这里先啰嗦几句，大概说一下AutoCAD Mechanical 2015的系统要求：对于32位的AutoCAD Mechanical 2015：∙Windows8的标准版，企业版或专业版，Windows7企业版，旗舰版，专业版或家庭高级版的或Windows XP专业版或家庭版（SP3或更高版本）操作系统∙对于Windows 8和Windows 7：英特尔吀繙4或AMD速龙双核处理器，3.0 GHz或更高，支持SSE2技术∙对于Windows XP：Pentium 4或Athlon双核处理器，1.6 GHz或更高，支持SSE2技术的∙ 2 GB RAM（推荐使用4 GB）∙ 6 GB的可用磁盘空间用于安装∙1024×768显示分辨率真彩色（推荐1600×1050）∙安装MicrosoftInternet Explorer萀7或更高版本的Web浏览器∙从下载或DVD安装对于64位的AutoCAD Mechanical 2015：∙Windows 8的标准版，企业版，专业版，Windows 7企业版，旗舰版，专业版或家庭高级版或Windows XP专业版（SP2或更高版本）∙支持SSE2技术的AMD Opteron（皓龙）处理器支持SSE2技术，支持英特尔EM64T和SSE2技术的英特尔至强处理器，支持英特尔EM64T和SSE2技术的奔腾4的Athlon 64∙ 2 GB RAM（推荐使用4 GB）∙ 6 GB的可用空间用于安装∙1024×768显示分辨率真彩色（推荐1600×1050）∙Internet Explorer 7或更高版本∙从下载或DVD安装附加要求的大型数据集，点云和3D建模（所有配置）∙Pentium 4或Athlon处理器，3 GHz或更高，或英特尔或AMD双核处理器，2 GHz或更高∙ 4 GB RAM或更高∙ 6 GB可用硬盘空间，除了自由空间安装所需的∙1280×1024真彩色视频显示适配器128 MB或更高，支持Pixel Shader 3.0或更高版本的Microsoft的AutoCAD Mechanical 2015 官方简体中文版下载链接：∙64位简体中文版官方下载地址：/SWDLDNET4/2015/AMECH_PP/DLM/AutoCAD_Mechanical_2015_Simplified_Chinese_Win_64 bit_dlm.sfx.exe∙32位简体中文版官方下载地址：/SWDLDNET4/2015/AMECH_PP/DLM/AutoCAD_Mechanical_2015_Simplified_Chinese_Win_32 bit_dlm.sfx.exe∙其它语言版本官方下载地址：/products/autodesk-autocad/free-trial∙AutoCAD Mechanical 2015注册机下载：/software/html/90.html下面介绍安装方法：1、打开下载的AutoCAD Mechanical 2015简体中文安装版文件位置（建议关闭杀毒软件、防火墙的监控和360卫士之类的），找到下载的AutoCAD_Mechanical_2015_Simplified_Chinese_Win_64bit_dlm.sfx.exe文件。
中望CAD+2015：超强API深度满足CAD个性化定制需求当前，CAD软件在各领域中的应用越来越深入，同时行业用户对CAD软件性能的要求日益提高，特别是在一些复杂CAD问题或者特殊用途的产品的设计中，CAD平台的功能往往无法匹配用户所有需求，或者是设计师需要花费更多的时间和精力才能完成。
因此，用户要求所使用的CAD软件具有极大的可拓展性，能够根据自己的特殊要求进行功能的个性化定制和二次开发，让CAD的使用更高效与智能。
而这一需求的实现与满足，自然而然就落到了CAD平台软件的API接口性能上。
最全最专业的二次开发接口常说的API，即应用程序接口，主要提供通用功能集。
开发人员通过使用 API 函数开发应用程序，可以避免编写无用程序，减轻编程任务。
也就是说，无论是专业插件的移植，还是功能的二次开发，都必须借助API这一接口通道才能实现。
因此，API接口功能是否齐全、强大，直接决定着CAD平台软件在满足用户个性化需求上的可能性和难易度。
而在这一点上，中望CAD+2015的API接口具有极大的技术优势，可高效便捷地满足个性化定制需求。
相比其他CAD软件，中望CAD+具有丰富而独有的开发工具——API接口。
第一个推出市场的中望CAD+版本就已具备了支持LISP，VBA，ZDS和ZRX四种常见的语言，随着中望CAD+版本的迭代，接口功能也得到进一步的优化和增强，并新增支持.NET，使得中望CAD+2015全面支持市面上最常用的程序开发语言。
此外，中望CAD+的API还具有高度的兼容性能，与AutoCAD以及天正、燕秀等CAD 软件兼容。
这给行业用户带来了极大的应用价值：不管是用哪种程序开发而成的程序或插件，都能通过移植从而实现CAD软件在功能上的专业化提升；用户已有的CAD二次开发程序，只需小小改动，即可移植到中望CAD+上使用。
可以说，得益于强大的API接口功能，CAD的拓展和应用变得无限可能。
最具个性化的行业CAD解决方案也正是基于中望CAD+API接口带来的优异的平台拓展性，中望CAD已有的中望机械、中望建筑、中望模具、中望Windchill接口软件和中望结构、中望给排水、中望暖通、中望电气等行业专业应用，及已成功移植的燕秀工具箱等，是中望软件深入洞悉行业用户CAD应用需求的技术成果，旨在通过更实用的CAD软件帮助用户真正提高CAD的应用效率，以更好的匹配激烈市场竞争环境中的效率要求。
中望CAD机械版一日通一、基本绘图、尺寸、符号标注中望机械的基本绘图功能的介绍，使用户对中望机械的绘图工具和标注方式有个大体的了解。
1. 设置A3，1:1图幅点击ZWCADM下的中“图纸”下的“图幅设置”或输入“TF”空格或回车，弹出图幅设置对话框；选择图幅大小为“A3”,选择绘图比例为“1:1”，点击“确定”，此时命令提示行出现：请选择新的绘图区域中心及更新比例的图形:此时在绘图环境中选择适当位置作为图框的初始位置，（若直接按回车，图框将会生成在坐标原点处），此时图幅即设置完毕。
结果如下：注意：在命令提示行输入命令后按空格或回车即执行输入的命令，以下输入命令都为此操作，说明中不再提示。
2. 绘制零件轮廓1.通过孔轴设计来绘制零件的轮廓步骤1：点取“ZWCADM”菜单下的“零件设计”中“轴设计”或输入：ZWMSHAFT显示“轴设计”对话框，在对话框中添加一段新的数据内容：当前选择第“1”段，“长度”中输入数据：15，“起始直径”输入数据：40，“终止直径”输入：40，点击“添加”按钮，此时第一段轴数据输入完毕，在“预览”框中可查看形成第一段轴的内容；当前选择第“2”段，“长度”中输入数据：15，“起始直径”输入数据：80，“终止直径”输入：80，点击“添加”按钮，此时第二段轴数据输入完毕，在“预览”框中可查看形成当前整体轴的内容；点击“确定”绘制刚设计的轴；在图纸中选择适当位置，绘制轴成功，如下图：2.两种绘孔的方式1.绘制中心孔：点取“ZWCADM”菜单下的“构造工具”中的“孔轴设计”或输入：ZWMHOLEAXIS；出现提示：请输入孔的第一点或 [绘制轴(S)/起始直径(F):100.00 /终止直径(E):100.00 /中心线延伸长度(L):3.00 /绘制中心线:否(C)]:输入：F,设置孔的直径值为：20输入：选择零件左侧的中心线位置作为孔的起点，选择零件右侧中心线位置作为孔的终点，此时，中心孔绘制完毕。
2.绘制周边的孔：绘制周边孔的中心线执行“偏移”命令或执行：OFFSET选择零件中心线，输入偏移距离为30，分别向两侧偏移，形成周边孔的中心线；修剪周边孔的中心线点取“ZWCADM”菜单下的“构造工具”中的“打断”或输入：DAD；选择周边中心线为目标，选择适当的打断点，中心线在指定位置打断，删除无用的部分。
绘制周边孔的轮廓点取“ZWCADM”菜单下的“绘图工具”中“对称画线”或输入：DC；选择零件中心线为对称轴，通过捕捉周边中心线与轮廓的交电，指定孔的半径为5分别绘制两侧的中心孔。
3.绘制倒角点取“ZWCADM”菜单下的“构造工具”中“倒角”命令或输入：DJ，出现提示：(类型:不修剪)(标注模式:关) 当前倒角设置 = 0.5，45选择第一个对象或 [多段线(P)/设置(S)/添加标注(D)]: <设置>:输入：S,弹出对话框，选择“孔倒角模式”，并设定两个倒角的长度，第一个倒角长度为：2，第二个倒角长度为：2（选择“倒角角度”也可以实现此操作，如设定倒角角度为45度），如图：设定完毕后点击，“确定”进行绘制；选择零件中心孔的上边作为第一对象，选择零件孔的下边作为第二对象；选择零件的左侧端面，零件孔的倒角绘制完毕，结果如图：此时，按上述步骤可以对轴进行倒角设定，仅在与倒角类型的选择和尺寸方面的差别。
由于绘制的为剖视图，所以需将多余的直线进行删除操作。
注意：在命令的执行过程中，按下“ESC”可退出正在执行的命令。
在绘制倒角的同时也可以对倒角进行标注，在打开“倒角设置”的同时勾选“在倒角上插入标注”选项可在绘制完毕倒角后自动进行倒角标注，点击倒角标注样式可选择多种倒角标注形式，如图：绘制完毕后结果如图：4.绘制投影点取“ZWCADM”菜单下的“构造工具”中“孔轴投影”或输入：TY,弹出设置页面，如图：设置“手动”，投影方向“正常”，绘制中心线“纵向”，点击“确定”；出现提示：请选择轴线：，选择零件的中心线；出现提示：请选择特征投影点，依次选择零件上的特征点作为投影点，选择完毕后右键结束选择，出现提示：输入位置点:，选择在零件中心线的右侧作为投影的插入位置点，此时，零件的主视图被绘制完毕，如图：注意：由于我们绘制的图形为完全对称，也可通过“自动”投影方式来绘制投影，但一般不推荐这样做。
5.绘制孔阵点取“ZWCADM”菜单下的“构造工具”中“孔阵”或输入：KZ，弹出设置页面，如图：选择“圆周阵列”，输入数量为：8，分布直径为：60，圆孔直径为：10，勾选“中心线径向分布”，点击“确定”；出现提示：指定阵列基点：选择零件主视图的中心点作为基点，此时零件上的孔被绘制成功，结果如下图：3. 标注1.尺寸标注点取“ZWCADM”菜单下的“尺寸标注”中“智能标注”或输入：D,出现提示：(单个) 指定第一个尺寸界线原点或[角度(A)/基线(B)/连续(C)/选择(S)] <选择(S)>:，选取零件的外轮廓的两个点；出现提示：指定尺寸线位置或[拖动(D)/水平(H)/垂直(V)/对齐(A)/已旋转(R)/拾取对象轮廓(P)/方向(O)/配置(C)]，此时尺寸线的位置将跟随鼠标进行移动，指定位置后将弹出“增强尺寸标注”对话框，在“文字”处点击“φ”符号，为尺寸添加直径符号，如图：点击“确定”，外轮廓的直径尺寸标注完毕，此时命令处于“智能标注”的初始执行状态，按提示选择零件的内轮廓的两个点，将尺寸线位置移动至刚刚标注尺寸线位置上，此时刚刚标注的尺寸线呈“轮廓拾取”状态如图：将尺寸线指定在此处，弹出“增强尺寸标注”对话框，添加“φ”符号，点击“确定”，因为此时两尺寸线处于同一位置，将发生尺寸重叠的现象，这时弹出“尺寸重叠”对话框，在“尺寸处理的方式”中选择“移开”选项后点击“确定”；此时，外轮廓的尺寸标注自动向上移动，内轮廓的尺寸标注在原位置上，如图：继续为零件的边缘轮廓进行尺寸标注，此时需要对其标注添加公差内容，在指定完毕尺寸线位置后弹出“增强尺寸标注”对话框时，点击右上方的“配合”按钮，此时对话框扩展，如图：对话框右下角处点击“选择配合类型”，选择需要的配合类型后，点击“确定”，标注完成，结果如图：继续对零件的其他部分进行尺寸标注，如对主视图中孔的中心线位置进行半径标注，继续执行“智能标注”，出现提示：(单个) 指定第一个尺寸界线原点或[角度(A)/基线(B)/连续(C)/选择(S)] <选择(S)>:，输入：空格或S；出现提示：选择圆弧、直线、圆或尺寸标注:，选择主视图中的孔的中心线，出现提示：指定尺寸线位置或[线性(L)/半径(R)/折弯半径(J)/选项(O)/配置(C)]<配置(C)>:，（此时可快速转换尺寸标注的形式到其他类型，如图：线性标注、半径标注、折弯半径标注，此时我们要对中心线的直径进行标注，不必选择其它标注类型），输入：O，弹出“半径/直径标注选项”对话框，如图：在对话框中选择所需的标注形式，点击“确定”，选择适当的尺寸线位置，中心线的直径标注完毕。
2.引线标注点取“ZWCADM”菜单下的“尺寸标注”中“引线标注”或输入：YX,弹出“引线标注”对话框，如图：在“引线标注内容”中可添加“线上文字”和“线下文字”，同时也可以在点击上方的“符号”按钮添加符号内容，点击左下角“设置”，可进入引线标注符号设置，如图：在“设置”中可设定引线标注的引线箭头样式、大小、颜色及文字的高度、颜色等内容。
设置完毕后点击“确定”；出现提示：选择要附着的对象或引出点:，选择需要进行引线标注的位置；出现提示：下一点或 [配置(C)/引线为多线段(P)/无引线(N)/改变方向(D)]<配置(C)>:，此时可以进行多线的、无引线、改变标注内容引线的方向的操作，选择适当一点引线标注完成，如图：3.符号标注（1）粗糙度（CC）点取“ZWCADM”菜单下的“符号标注”中“粗糙度”或输入：CC,弹出“粗糙度”对话框，选取“基本符号”中的“表面粗糙度是用去除材料的方法获得”，在A’输入或在下拉列表中选取相应的数值（若在其他部分也可进行这样的操作），此时在预览图中可以看到所需粗糙度符号的图形，如图：编辑完成后，点击“确定”，出现提示：选择要附着的对象:，这里选择零件的左视图中内轮廓做为目标，此时粗糙度符号可沿所选目标上移动，也可以进行方向的选择（其他符号标注时情况类似）；出现提示：指定插入点或 [按CTRL键增加引线/配置(C)]<配置(C)>，此时可进行最终位置的选择，按提示内容，按CTRL键将从选中点出现一条引线，选择适当位置标注，粗糙度标注完成，分别对所需进行粗糙度标注的位置进行标注，标注完成后，如图：（2）圆孔标记点取“ZWCADM”菜单下的“符号标注”中“圆孔标记”或输入BJ：,弹出“圆孔标记”对话框，一共提供了16中圆孔标记，如图：选择所需的圆孔标记，点击“确定”；出现提示：选择圆孔:，在图纸中选择需要进行圆孔标记的图形，选择完毕后圆孔标记绘制完毕，如图:（3）生成孔特征图表点取“ZWCADM”菜单下的“符号标注”中“孔特征图表”或输入：KB ，出现提示：指定原点的插入点:选择孔特征参考坐标的插入点；出现提示：指定旋转角<0>:指定参考坐标角度；出现提示：原点名称<1>:输入参考坐标原点名称；出现提示：选择孔：选择需要生成孔表的孔特征；出现提示：找到3个圆孔！请指定孔特征图表的插入点或 [配置(C)]<配置(C)>：选择插入表格的点位置；鼠标右键确定；结果如下图：双击该图表或输入命令：ZwmHoleChartEditor，弹出“孔表“对话框，如图：坐标选择极坐标，结果如下图：表类型选为孔表，结果下图：4.视图标注点取“ZWCADM”菜单下的“创建视图”中“剖切线”或输入：PQ,出现提示：选择点：，选择主视图中心线上部一点；出现提示：指定剖切线的下一个点或 [配置(C)]<配置(C)>：，选择其下部一点；右键结束选择，弹出“剖切符号”对话框，如图：可在对话框中设置“剖面符号”、“剖面标签”等内容，设置完毕后点击“确定”；出现提示：指定剖视方向或 [配置(C)]<配置(C)>：，将方向指向左方视图；出现提示：指定视图名称的原点或 [配置(C)]<配置(C)>：，将视图名称的位置放置在左方视图的上部，此时剖切线绘制完毕，结果如图：剖面线点取“ZWCADM”菜单下的“绘图工具”中“剖面线”或输入：H；出现提示：指定内部点或 [特性(P)/选择对象(S)/绘图边界(W)/删除边界(B)/高级(A)/绘图次序(DR)/原点(O)]:，选择主视图中需要添加剖面线的部分，选择完毕后右键会回车，剖面线绘制完毕，如图：超级编辑在图纸中双击或V选择尺寸标注、符号标注等都可以对这些目标进行编辑与修改，如双击粗糙度符号，将弹出粗糙度符号的设置页面，修改其中的内容，粗糙度符号在原位置被修改完毕。
