电厂《锅炉设备及运行》技能培训讲义共177页文档

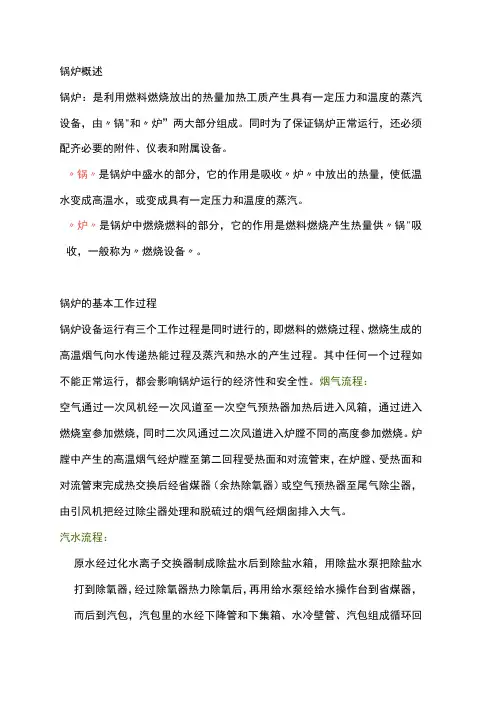

锅炉概述锅炉：是利用燃料燃烧放出的热量加热工质产生具有一定压力和温度的蒸汽设备，由〃锅"和〃炉”两大部分组成。

同时为了保证锅炉正常运行，还必须配齐必要的附件、仪表和附属设备。

〃锅〃是锅炉中盛水的部分，它的作用是吸收〃炉〃中放出的热量，使低温水变成高温水，或变成具有一定压力和温度的蒸汽。

〃炉〃是锅炉中燃烧燃料的部分，它的作用是燃料燃烧产生热量供〃锅"吸收，一般称为〃燃烧设备〃。

锅炉的基本工作过程锅炉设备运行有三个工作过程是同时进行的，即燃料的燃烧过程、燃烧生成的高温烟气向水传递热能过程及蒸汽和热水的产生过程。

其中任何一个过程如不能正常运行，都会影响锅炉运行的经济性和安全性。

烟气流程：空气通过一次风机经一次风道至一次空气预热器加热后进入风箱，通过进入燃烧室参加燃烧，同时二次风通过二次风道进入炉膛不同的高度参加燃烧。

炉膛中产生的高温烟气经炉膛至第二回程受热面和对流管束，在炉膛、受热面和对流管束完成热交换后经省煤器（余热除氧器）或空气预热器至尾气除尘器，由引风机把经过除尘器处理和脱硫过的烟气经烟囱排入大气。

汽水流程：原水经过化水离子交换器制成除盐水后到除盐水箱，用除盐水泵把除盐水打到除氧器，经过除氧器热力除氧后，再用给水泵经给水操作台到省煤器，而后到汽包，汽包里的水经下降管和下集箱、水冷壁管、汽包组成循环回路在不断循环，汽包中产生的饱和蒸汽经引出管到包覆管和各级过热器，从而变成一定温度和压力的过热蒸汽，最后进入汽轮机内做功。

锅炉的基本参数1.蒸发量：锅炉每小时所产生的蒸汽量叫蒸发量t∕h,符号D表示。

锅炉蒸发量有额定蒸发量、最大蒸发量和经济蒸发量三种。

额定蒸发量：在锅炉产品铭牌上标出的数值，表示锅炉使用原设计的燃料品种，在原设计的工作压力和温度下长期连续运行，每小时所产生的蒸发量。

最大蒸发量：表示锅炉在实际运行中每小时最大限度产生的蒸汽量，这时的锅炉效率会有所降低，因此应尽量避免在最大蒸发量下长时间运行。

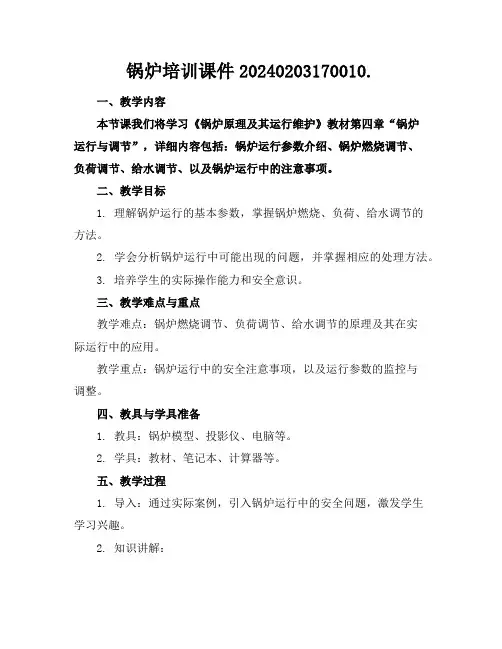

锅炉培训课件20240203170010.一、教学内容本节课我们将学习《锅炉原理及其运行维护》教材第四章“锅炉运行与调节”，详细内容包括：锅炉运行参数介绍、锅炉燃烧调节、负荷调节、给水调节、以及锅炉运行中的注意事项。

二、教学目标1. 理解锅炉运行的基本参数，掌握锅炉燃烧、负荷、给水调节的方法。

2. 学会分析锅炉运行中可能出现的问题，并掌握相应的处理方法。

3. 培养学生的实际操作能力和安全意识。

三、教学难点与重点教学难点：锅炉燃烧调节、负荷调节、给水调节的原理及其在实际运行中的应用。

教学重点：锅炉运行中的安全注意事项，以及运行参数的监控与调整。

四、教具与学具准备1. 教具：锅炉模型、投影仪、电脑等。

2. 学具：教材、笔记本、计算器等。

五、教学过程1. 导入：通过实际案例，引入锅炉运行中的安全问题，激发学生学习兴趣。

2. 知识讲解：（1）锅炉运行参数介绍：详细讲解锅炉运行中的主要参数，如压力、温度、流量等。

（2）锅炉燃烧调节：讲解燃烧调节的原理，以及如何根据锅炉负荷调整燃烧参数。

（3）负荷调节：介绍负荷调节的方法，以及在不同工况下的调整策略。

（4）给水调节：讲解给水调节的原理，以及如何根据锅炉运行参数调整给水量。

3. 实践操作：组织学生进行锅炉模型的操作，实际体验锅炉运行调节的过程。

4. 例题讲解：通过典型例题，分析锅炉运行中可能出现的问题，并讲解解决方法。

5. 随堂练习：布置与教学内容相关的练习题，检查学生对知识的掌握程度。

六、板书设计1. 锅炉运行参数及其意义。

2. 锅炉燃烧、负荷、给水调节方法。

3. 锅炉运行中的安全注意事项。

七、作业设计1. 作业题目：（1）简述锅炉运行参数的作用及相互关系。

（2）举例说明锅炉燃烧调节的方法。

（3）结合实际案例，分析锅炉运行中可能出现的故障及处理方法。

2. 答案：（1）锅炉运行参数包括压力、温度、流量等，它们之间相互影响，共同保证锅炉的安全、稳定运行。

（2）燃烧调节方法包括调整煤量、风量、炉排速度等，以满足锅炉负荷变化的需要。

热电锅炉培训教案2008年1月第一章发电厂整体认识火力发电厂的三大主机是锅炉、汽轮机、发电机锅炉用燃料燃烧释放出来的热能将水加热成具有一定压力和温度的蒸汽，然后蒸汽沿管道进入汽轮机膨胀做功，带动发电机一起高速旋转，从而发出电能整个过程中存在三种能量转换过程：锅炉 :燃料的化学能转换成热能汽轮机 :热能转换成机械能发电机 :机械能转换成电能第二章锅炉整体认识一、锅炉设备的作用及构成1、作用：锅炉是发电厂最重要的能量转换设备之一，它的任务就是：通过燃烧将给水进行加热，制造出合格品质的过热蒸汽，供汽轮机使用。

2、构成：锅炉本体由“锅”和“炉”两部分组成“锅”: 就是锅炉的汽水系统[由省煤器、汽包、下降管、水冷壁、过热器、再热器等组成]过程：给水由给水泵打入省煤器以后，逐渐吸热，并蒸发成为饱和蒸汽；饱和蒸汽在汽包中经分离、清洗后，引入过热器，逐渐过热到规定温度，成为合格的过热蒸汽，然后送到汽轮机；过热蒸汽在汽轮机高压缸中膨胀做功后，汽温汽压均下降，在高压缸出口由导管将蒸汽引入锅炉再热器中再次进行加热成为高温再热蒸汽，送往汽轮机中/低压缸继续膨胀做功。

“炉”：就是锅炉的燃烧系统[包括：由炉膛、烟道、喷燃器、空气预热器等组成]过程：送风机―空预器―制粉系统―喷燃器―炉膛―各受热面―除尘器－引风机－烟囱[密封风、三次风][二次风]锅炉炉膛具有较大的空间，煤粉在炉膛内悬浮燃烧，炉膛周围墙壁上布置有密集排列的水冷壁管，管内有水和蒸汽通过，既能吸收炉膛的辐射热，又能保护炉墙不致被烧坏。

燃烧中心具有1500℃或更高的温度，但在上部炉膛出口处，烟气温度要低于煤灰的熔点，以免融化的灰渣粘结在烟道内的受热面上。

煤粉燃烧所生成的较大灰粒将至炉膛底部的冷灰斗中，逐渐冷却和凝固，并落入排渣装置，由排渣机排走。

大量较细的灰粒随烟气离开炉膛，流经一系列的受热面，逐渐冷却，最后由引风机经烟囱排入大气。

排烟温度一般为150℃左右。

为了减少排烟所带出的飞灰污染环境，离开锅炉的烟气先流经除尘器使绝大部分飞灰被捕捉下来，最后只有极少量的细微灰粒排入大气。

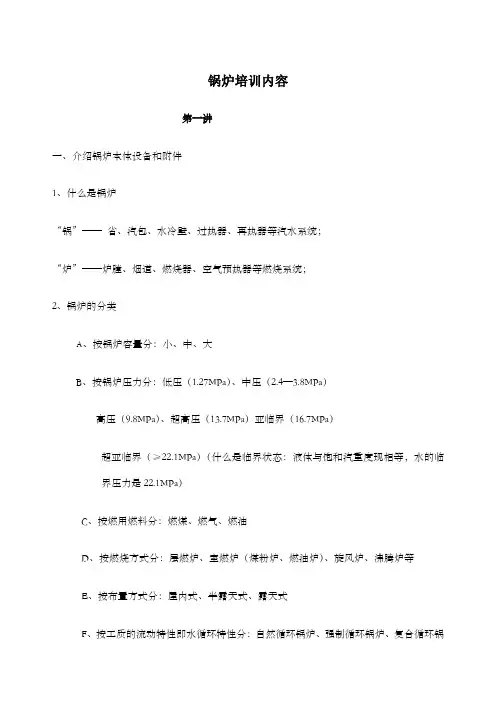

锅炉培训内容第一讲一、介绍锅炉本体设备和附件1、什么是锅炉“锅”——省、汽包、水冷壁、过热器、再热器等汽水系统；“炉”——炉膛、烟道、燃烧器、空气预热器等燃烧系统；2、锅炉的分类A、按锅炉容量分：小、中、大B、按锅炉压力分：低压（1.27MPa）、中压（2.4—3.8MPa）高压（9.8MPa）、超高压（13.7MPa）亚临界（16.7MPa）超亚临界（≥22.1MPa）（什么是临界状态：液体与饱和汽重度现相等，水的临界压力是22.1MPa）C、按燃用燃料分：燃煤、燃气、燃油D、按燃烧方式分：层燃炉、室燃炉（煤粉炉、燃油炉）、旋风炉、沸腾炉等E、按布置方式分：屋内式、半露天式、露天式F、按工质的流动特性即水循环特性分：自然循环锅炉、强制循环锅炉、复合循环锅炉、直流锅炉（循环倍率K）K小和大的问题K大安全，过大会使循环流速低（0.5－1.5m/s）G、按排渣方式分：固体排渣锅炉、液体排渣锅炉3、水变化为汽的过程锅炉内的水变成过热蒸汽经历了加热、汽化、过热三个阶段给水—等压升温—饱和水—等温等压汽化—饱和蒸汽—等压升温—过热蒸汽（省煤器内完成，液体热；水冷壁内完成，汽化潜热；过热器内完成，过热热；）4、锅炉三大安全附件：安全阀、压力表、水位计二、各设备规范及作用1、汽包用钢要求：强度高；塑性、韧性和冷弯性好；焊接性能好；看规程记住汽包长度、壁厚等作用：教科书上有干锅时间计算（近似长方体体积＋近似圆柱体体积）×13.7MPa下水的比重（0.625）＝汽包内水的重量（X）X÷440/3600＝Y秒汽包内径1.6米筒身长15.6米汽包封头半径＝（17.55－15.6－0.095×2）÷2＝0.88米正常水位到极限低水位高度＝0.3米（15.6×1.6＋3.1416×0.882）×0.3×0.625＝5.14吨5.14÷440/3600＝42秒2、汽包内部设备的工作原理旋风分离器、清洗孔板、波形板分离器和顶部多孔板、及排污管、加药管、事故放水管等位置3、水冷壁分类（光管、膜式、刺管优缺点）属于辐射式受热面，看规范作用教科书上有有的书上还介绍凝渣管（费斯登管）、折烟角等优缺点。

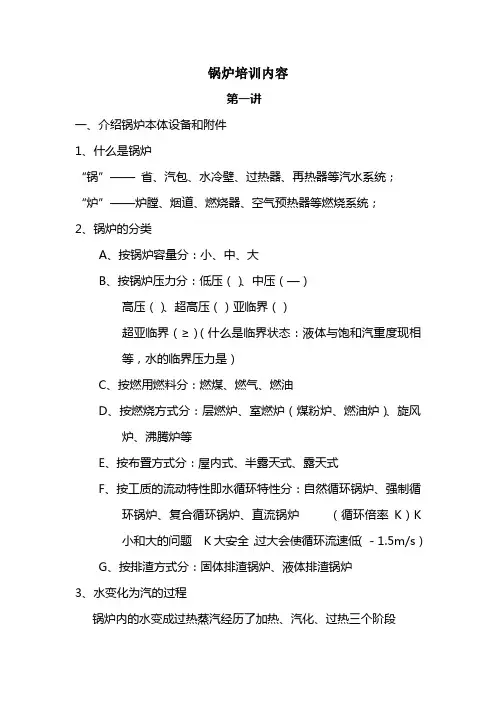

锅炉培训内容第一讲一、介绍锅炉本体设备和附件1、什么是锅炉“锅”——省、汽包、水冷壁、过热器、再热器等汽水系统；“炉”——炉膛、烟道、燃烧器、空气预热器等燃烧系统；2、锅炉的分类A、按锅炉容量分：小、中、大B、按锅炉压力分：低压（）、中压（—）高压（）、超高压（）亚临界（）超亚临界（≥）（什么是临界状态：液体与饱和汽重度现相等，水的临界压力是）C、按燃用燃料分：燃煤、燃气、燃油D、按燃烧方式分：层燃炉、室燃炉（煤粉炉、燃油炉）、旋风炉、沸腾炉等E、按布置方式分：屋内式、半露天式、露天式F、按工质的流动特性即水循环特性分：自然循环锅炉、强制循环锅炉、复合循环锅炉、直流锅炉（循环倍率K）K小和大的问题K大安全，过大会使循环流速低（－1.5m/s）G、按排渣方式分：固体排渣锅炉、液体排渣锅炉3、水变化为汽的过程锅炉内的水变成过热蒸汽经历了加热、汽化、过热三个阶段给水—等压升温—饱和水—等温等压汽化—饱和蒸汽—等压升温—过热蒸汽（省煤器内完成，液体热；水冷壁内完成，汽化潜热；过热器内完成，过热热；）4、锅炉三大安全附件：安全阀、压力表、水位计二、各设备规范及作用1、汽包用钢要求：强度高；塑性、韧性和冷弯性好；焊接性能好；看规程记住汽包长度、壁厚等作用：教科书上有干锅时间计算（近似长方体体积＋近似圆柱体体积）×下水的比重（）＝汽包内水的重量（X）X÷440/3600＝Y秒汽包内径米筒身长米汽包封头半径＝（－－×2）÷2＝米正常水位到极限低水位高度＝米（×＋×）××＝吨÷440/3600＝42秒2、汽包内部设备的工作原理旋风分离器、清洗孔板、波形板分离器和顶部多孔板、及排污管、加药管、事故放水管等位置3、水冷壁分类（光管、膜式、刺管优缺点）属于辐射式受热面，看规范作用教科书上有有的书上还介绍凝渣管（费斯登管）、折烟角等优缺点。

2024版锅炉培训教学课件完整版一、教学内容本课件依据《锅炉专业基础知识》教材第四章“锅炉本体设备”及第五章“锅炉辅助设备”的内容进行编制。

详细内容包括：锅炉本体设备的结构、工作原理及其运行维护；锅炉辅助设备的种类、性能及其在锅炉运行中的作用。

二、教学目标1. 熟悉锅炉本体设备的基本结构、工作原理，掌握锅炉运行维护的基本知识。

2. 了解锅炉辅助设备的种类、性能，明确其在锅炉运行中的重要作用。

3. 培养学生解决锅炉运行过程中实际问题的能力。

三、教学难点与重点1. 教学难点：锅炉本体设备的结构及其工作原理；锅炉辅助设备的作用及其运行维护。

2. 教学重点：锅炉本体设备的安全运行措施；锅炉辅助设备的选用原则。

四、教具与学具准备1. 教具：锅炉结构模型、多媒体设备、PPT课件。

五、教学过程1. 导入：通过实际案例，介绍锅炉在生产生活中的重要性，激发学生的学习兴趣。

2. 知识讲解：（1）锅炉本体设备的结构、工作原理及运行维护。

（2）锅炉辅助设备的种类、性能及其在锅炉运行中的作用。

3. 例题讲解：结合教材，讲解锅炉运行过程中可能遇到的问题及解决方法。

4. 随堂练习：布置与锅炉本体设备和辅助设备相关的练习题，巩固所学知识。

5. 小组讨论：针对锅炉运行过程中的实际问题，进行小组讨论，培养学生的团队协作能力。

六、板书设计1. 锅炉本体设备：（1）结构：水冷壁、过热器、再热器、省煤器、空气预热器等。

（2）工作原理：燃料燃烧产生热量，使水变成蒸汽，蒸汽驱动汽轮机发电。

2. 锅炉辅助设备：（1）种类：风机、水泵、给煤机、除渣机等。

（2）性能：根据锅炉运行需求，选择合适的辅助设备。

七、作业设计1. 作业题目：（1）简述锅炉本体设备的基本结构及工作原理。

（2）列举三种锅炉辅助设备，并说明其在锅炉运行中的作用。

2. 答案：（1）锅炉本体设备的基本结构包括水冷壁、过热器、再热器、省煤器、空气预热器等。

工作原理为燃料燃烧产生热量，使水变成蒸汽，蒸汽驱动汽轮机发电。

锅炉培训课件一、引言锅炉作为工业生产中的重要设备，广泛应用于各个领域。

然而，由于锅炉操作不当、维护不及时等原因，导致锅炉事故频发，给企业生产和员工生命安全带来严重威胁。

因此，加强锅炉操作人员的安全意识和操作技能培训，提高锅炉安全管理水平，已成为当务之急。

本课件旨在为锅炉操作人员提供系统、全面的培训，帮助学员掌握锅炉安全操作知识，提高操作技能，确保锅炉安全运行。

二、锅炉基础知识1.锅炉的定义与分类锅炉是一种利用燃料燃烧产生的高温烟气或其它热源，将水加热至沸腾并产生蒸汽的设备。

按燃料类型，锅炉可分为燃煤锅炉、燃气锅炉、燃油锅炉等；按锅炉结构，可分为水管锅炉、火管锅炉、水火管锅炉等。

2.锅炉的工作原理锅炉通过燃料燃烧产生高温烟气，高温烟气通过锅炉受热面，将热量传递给水，使水加热至沸腾并产生蒸汽。

蒸汽通过管道输送到用热设备，释放热量后凝结成水，再返回锅炉重新加热，形成一个闭合循环。

3.锅炉的主要参数锅炉的主要参数包括蒸发量、工作压力、温度、热效率等。

蒸发量是指锅炉在单位时间内产生的蒸汽量；工作压力是指锅炉内部蒸汽的压力；温度是指锅炉内部蒸汽的温度；热效率是指锅炉有效利用热量与燃料完全燃烧释放热量的比值。

三、锅炉安全操作与管理1.锅炉安全操作规程（1）点火前检查：检查锅炉本体、附件、管道、阀门等设备是否齐全、完好；检查燃料供应系统、给水系统、通风系统等是否正常。

（2）点火与运行：按照操作规程进行点火，控制燃料供给，调整风量，使锅炉稳定运行。

注意观察锅炉水位、压力、温度等参数，发现异常及时处理。

（3）停炉与保养：停炉时，先停止燃料供应，待锅炉冷却后再进行排水、清洁等保养工作。

2.锅炉安全管理措施（1）建立健全锅炉安全管理制度，明确各级管理人员和操作人员的职责。

（2）定期对锅炉进行检查、维修，确保设备安全运行。

（3）加强锅炉操作人员的培训，提高安全意识和操作技能。

（4）制定应急预案，提高应对突发事件的能力。

四、锅炉事故预防与处理1.锅炉事故原因锅炉事故原因包括设备故障、操作失误、管理不善等。

《锅炉培训课件》课件.一、教学内容本课件依据《锅炉操作与维护》教材第四章“锅炉运行原理”及第五章“锅炉运行操作”，详细内容涉及锅炉的热力学基础、燃烧原理、传热原理、水循环系统运行机制，以及实际操作中的启动、运行、停车和应急处理等环节。

二、教学目标1. 理解并掌握锅炉的基本工作原理及运行机制。

2. 学会锅炉正常运行的操作流程及安全注意事项。

3. 能够应对锅炉运行中的常见问题，并进行简单故障的排查和处理。

三、教学难点与重点教学难点：锅炉水循环系统的工作原理、燃烧调节和效率优化。

教学重点：锅炉的启动、运行、停车操作流程，以及应急处理措施。

四、教具与学具准备1. 教具：锅炉模型、多媒体教学设备、安全操作演示视频。

2. 学具：操作手册、模拟操作软件、安全防护装备。

五、教学过程1. 导入：通过实际锅炉运行视频引入课程，激发学生学习兴趣。

展示锅炉运行现场，引导学生关注锅炉的运行特点和安全要求。

2. 理论讲解：讲解锅炉热力学基础、燃烧原理和传热原理。

分析锅炉水循环系统，强调工作原理和运行中的关键参数。

3. 实践操作演示：演示锅炉的启动、运行、停车等操作流程。

强调操作中的安全规程和注意事项。

4. 例题讲解：通过实际案例分析，讲解锅炉运行中的常见问题及解决方法。

5. 随堂练习：学生分组进行模拟操作软件的练习，加强操作流程的记忆。

教师巡回指导，解答学生疑问。

6. 互动环节：六、板书设计1. 锅炉基本原理：热力学基础燃烧与传热原理水循环系统2. 操作流程：启动运行停车应急处理七、作业设计1. 作业题目：锅炉启动前应检查哪些关键设备？简述锅炉水循环系统的工作原理及其重要性。

描述至少三种可能导致锅炉效率下降的因素，并提出相应的改善措施。

2. 答案：检查燃料供应系统、燃烧设备、控制系统、安全附件等。

锅炉水循环系统保证水在锅炉内外循环，传递热量并防止锅炉过热。

其重要性在于确保锅炉运行的安全性和效率。

因素：燃烧不充分、传热效率低、水质问题。

锅炉设备及运行培训课件(DOC 117页)第二篇锅炉设备及运行第一章锅炉的结构第一节锅炉的结构循环流化床锅炉的结构及布置循环流化床锅炉的组成大致可分为两个部分。

第一部分由炉膛(流化床燃烧室)、气固体分离设备(分离器)、固体物料再循环设备(返料装置)等组成，上述部件形成了一个固体物料循环回路。

第二部分为尾部对流烟道，它布置有过热器、再热器、省煤器和空气预热器等。

燃料和脱硫剂由炉膛下部进入锅炉，燃烧所需的一次风和二次风分别从炉膛的底部和侧墙送入，燃料的燃烧主要在炉膛中完成。

炉膛四周布置有水冷壁，用于吸收燃烧所产生的部分热量。

由气流带出炉膛的固体物料在分离器内被分离和收集，通过返料装置送入炉膛，烟气则进入尾部烟道。

循环流化床锅炉燃烧系统如图2-1-1所示。

1.炉膛- 2 -炉膛燃烧以二次风入口为界分为两个区，二次风入口以下为大粒子还原气氛燃烧区，以上为小粒子氧化气氛燃烧区。

燃料的燃烧、炉内脱硫、氮氧化物的生成及分解过程主要在燃烧室内完成。

燃烧室内布置有受热面，它完成大约50%燃料释热量的传递过程。

流化床锅炉燃烧室既是一个燃烧设备，也是一个热交换器，它集流化、燃烧传热与脱硫、脱硝反应于一体。

2.分离器循环流化床锅炉分离器是循环流化床锅炉燃烧系统的关键部件之一，它的形式决定了燃烧系统和锅炉整体布置的形式和紧凑性，它的性能对燃烧室的空气动力特性、传热特性、物料循环、燃烧效率、锅炉出力、负荷调节能力、锅炉启动时间等均有重要影响。

3.返料装置返料器的作用是将分离器分离下来的高温灰，从分离器下部的低压侧(负压侧)输送到燃烧室下部的高压侧(正压侧)，锅炉返料装置常见的有U型阀和J型阀，它是循环流化床锅炉的重要部件之一。

它的正常运行对燃烧过程的可控性，锅炉负荷的调节性能起决定性的作用，它的主要功能是将分离器分离后，收集下来的物料返回流化床上循环燃烧;并保证流化床内的高温烟气，不经过返料装置短路流入分离器。

它既是一个物料回送器，也是一个锁气器，如果两个作用失控，物料循环过程就- 3 -建立不起来，使得锅炉燃烧效率大为降低，燃烧工况变差。
