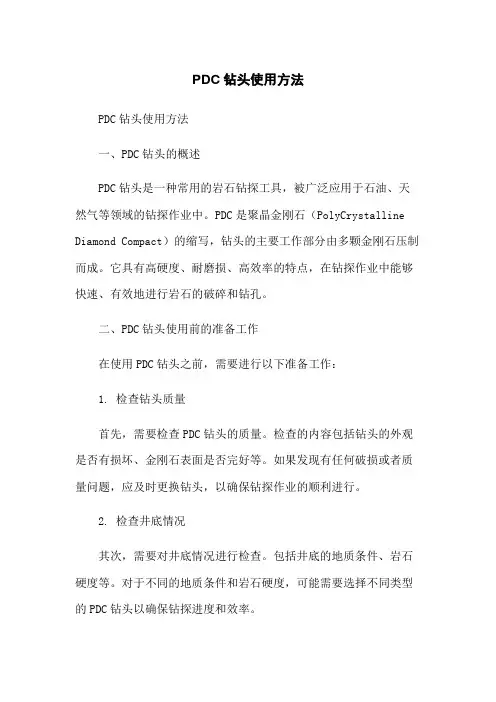

PDC钻头使用方法PDC钻头使用方法一、PDC钻头的概述PDC钻头是一种常用的岩石钻探工具，被广泛应用于石油、天然气等领域的钻探作业中。

PDC是聚晶金刚石（PolyCrystalline Diamond Compact）的缩写，钻头的主要工作部分由多颗金刚石压制而成。

它具有高硬度、耐磨损、高效率的特点，在钻探作业中能够快速、有效地进行岩石的破碎和钻孔。

二、PDC钻头使用前的准备工作在使用PDC钻头之前，需要进行以下准备工作：1. 检查钻头质量首先，需要检查PDC钻头的质量。

检查的内容包括钻头的外观是否有损坏、金刚石表面是否完好等。

如果发现有任何破损或者质量问题，应及时更换钻头，以确保钻探作业的顺利进行。

2. 检查井底情况其次，需要对井底情况进行检查。

包括井底的地质条件、岩石硬度等。

对于不同的地质条件和岩石硬度，可能需要选择不同类型的PDC钻头以确保钻探进度和效率。

3. 选择合适的钻头根据井底情况的检查结果，选择合适的PDC钻头。

不同类型的PDC钻头有不同的特点和适用范围，需要根据具体情况进行选择。

三、PDC钻头的使用方法1. 安装钻头首先，将PDC钻头安装在钻杆上。

确保钻头和钻杆之间的连接紧固可靠，并进行必要的固定和调整。

2. 启动钻机启动钻机，并逐渐提高转速，使钻头进入钻孔。

在启动钻机之前要确保钻杆和钻头之间的连接紧固可靠，并且工作面积合适。

3. 监测钻探过程在钻探过程中，要随时监测钻探进度和钻头的工作状态。

特别是要注意钻头的磨损情况，及时调整下次钻探的参数和工艺。

4. 注重冲洗和清理在钻探过程中，要注重冲洗和清理钻头。

通过注入清洗液和使用特定的清洗工具，清理钻头上的岩石碎片和泥浆等杂物，以确保钻孔的顺利进展。

5. 注意工作安全在进行钻探作业时，要时刻注意工作安全。

包括佩戴必要的防护装备、遵守操作规程、保持工作场所的整洁等。

四、PDC钻头的维护与保养在使用PDC钻头之后，需要进行维护与保养工作，以延长钻头的使用寿命。

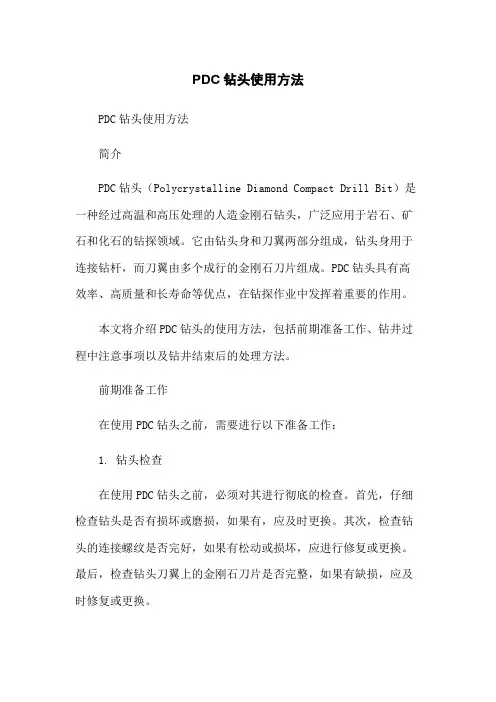

PDC钻头使用方法PDC钻头使用方法简介PDC钻头（Polycrystalline Diamond Compact Drill Bit）是一种经过高温和高压处理的人造金刚石钻头，广泛应用于岩石、矿石和化石的钻探领域。

它由钻头身和刀翼两部分组成，钻头身用于连接钻杆，而刀翼由多个成行的金刚石刀片组成。

PDC钻头具有高效率、高质量和长寿命等优点，在钻探作业中发挥着重要的作用。

本文将介绍PDC钻头的使用方法，包括前期准备工作、钻井过程中注意事项以及钻井结束后的处理方法。

前期准备工作在使用PDC钻头之前，需要进行以下准备工作：1. 钻头检查在使用PDC钻头之前，必须对其进行彻底的检查。

首先，仔细检查钻头是否有损坏或磨损，如果有，应及时更换。

其次，检查钻头的连接螺纹是否完好，如果有松动或损坏，应进行修复或更换。

最后，检查钻头刀翼上的金刚石刀片是否完整，如果有缺损，应及时修复或更换。

2. 井下环境评估在使用PDC钻头之前，必须对井下环境进行评估。

例如，需要了解井下岩石的性质、井深、井孔直径和预计遇到的地层情况等。

这些信息对于选择合适的钻头型号和确定钻头使用参数至关重要。

3. 钻头连接在使用PDC钻头之前，需要将其与钻杆连接起来。

连接时，应将钻头与钻杆的螺纹进行匹配，并使用扳手或扳手夹紧。

连接完成后，应进行适度的拉力测试，以确保连接牢固可靠。

钻井过程中的注意事项在进行钻井作业时，使用PDC钻头需要注意以下几点：1. 钻速控制在使用PDC钻头时，必须控制钻速。

过高的钻速可能导致钻头损坏或失效，过低的钻速可能导致效率低下。

通常情况下，钻速应根据地层情况和钻头型号来进行调整，以达到最佳钻速。

2. 注浆排渣在使用PDC钻头时，必须注意注浆排渣。

适当的注浆可以降低钻头的磨损，并有效冷却钻头，减少摩擦产生的热量。

同时，及时排渣可以避免钻头堵塞，提高钻井效率。

3. 防护措施在使用PDC钻头时，需要采取一些防护措施。

例如，要戴好安全帽、护目镜和防护手套，以保护自己免受意外伤害。

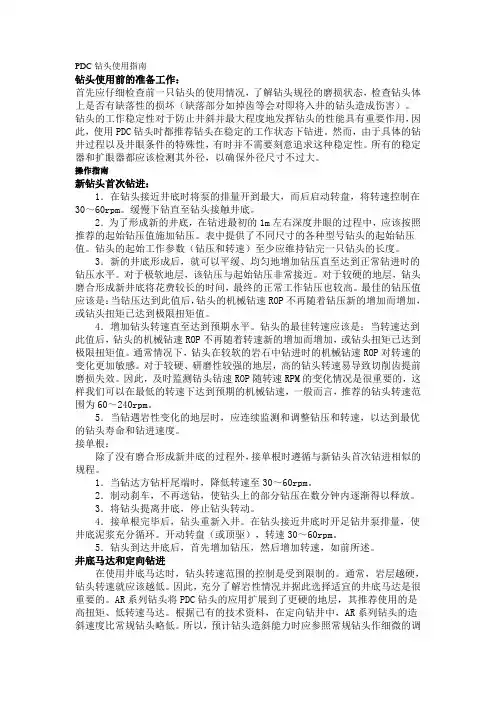

PDC钻头使用指南钻头使用前的准备工作：首先应仔细检查前一只钻头的使用情况，了解钻头规径的磨损状态，检查钻头体上是否有缺落性的损坏（缺落部分如掉齿等会对即将入井的钻头造成伤害）。

钻头的工作稳定性对于防止井斜并最大程度地发挥钻头的性能具有重要作用，因此，使用PDC钻头时都推荐钻头在稳定的工作状态下钻进。

然而，由于具体的钻井过程以及井眼条件的特殊性，有时并不需要刻意追求这种稳定性。

所有的稳定器和扩眼器都应该检测其外径，以确保外径尺寸不过大。

操作指南新钻头首次钻进：1．在钻头接近井底时将泵的排量开到最大，而后启动转盘，将转速控制在30～60rpm。

缓慢下钻直至钻头接触井底。

2．为了形成新的井底，在钻进最初的1m左右深度井眼的过程中，应该按照推荐的起始钻压值施加钻压。

表中提供了不同尺寸的各种型号钻头的起始钻压值。

钻头的起始工作参数（钻压和转速）至少应维持钻完一只钻头的长度。

3．新的井底形成后，就可以平缓、均匀地增加钻压直至达到正常钻进时的钻压水平。

对于极软地层，该钻压与起始钻压非常接近。

对于较硬的地层，钻头磨合形成新井底将花费较长的时间，最终的正常工作钻压也较高。

最佳的钻压值应该是：当钻压达到此值后，钻头的机械钻速ROP不再随着钻压新的增加而增加，或钻头扭矩已达到极限扭矩值。

4．增加钻头转速直至达到预期水平。

钻头的最佳转速应该是：当转速达到此值后，钻头的机械钻速ROP不再随着转速新的增加而增加，或钻头扭矩已达到极限扭矩值。

通常情况下，钻头在较软的岩石中钻进时的机械钻速ROP对转速的变化更加敏感。

对于较硬、研磨性较强的地层，高的钻头转速易导致切削齿提前磨损失效。

因此，及时监测钻头钻速ROP随转速RPM的变化情况是很重要的，这样我们可以在最低的转速下达到预期的机械钻速，一般而言，推荐的钻头转速范围为60～240rpm。

5．当钻遇岩性变化的地层时，应连续监测和调整钻压和转速，以达到最优的钻头寿命和钻进速度。

接单根：除了没有磨合形成新井底的过程外，接单根时遵循与新钻头首次钻进相似的规程。

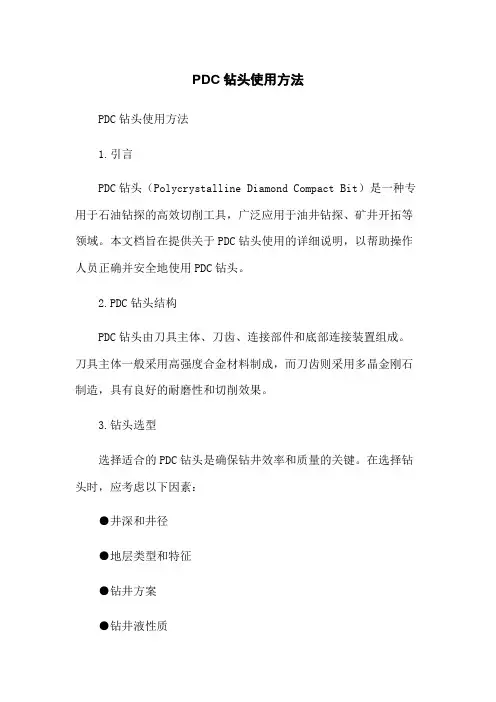

PDC钻头使用方法PDC钻头使用方法1.引言PDC钻头（Polycrystalline Diamond Compact Bit）是一种专用于石油钻探的高效切削工具，广泛应用于油井钻探、矿井开拓等领域。

本文档旨在提供关于PDC钻头使用的详细说明，以帮助操作人员正确并安全地使用PDC钻头。

2.PDC钻头结构PDC钻头由刀具主体、刀齿、连接部件和底部连接装置组成。

刀具主体一般采用高强度合金材料制成，而刀齿则采用多晶金刚石制造，具有良好的耐磨性和切削效果。

3.钻头选型选择适合的PDC钻头是确保钻井效率和质量的关键。

在选择钻头时，应考虑以下因素：●井深和井径●地层类型和特征●钻井方案●钻井液性质4.钻头安装与拆卸使用PDC钻头前，必须将其安装到钻杆上。

安装过程中需要确保将钻头与钻杆牢固连接，并进行充分的固定。

拆卸钻头时，应遵循正确的操作规程，确保安全性。

5.钻井参数设置在实际钻井过程中，合理设置钻井参数对于确保钻井效果和钻头寿命至关重要。

包括但不限于以下参数：●转速●钻进压力●钻井液循环速度和密度6.钻井过程中的注意事项使用PDC钻头钻井时，有一些重要的注意事项需要牢记：●根据实际情况及时更换磨损严重的刀齿●钻进过程中注意监测钻头的磨损情况●避免过高的转速和压力造成刀齿损坏●定期检查钻头连接部件的牢固度7.钻头维护与保养为了延长PDC钻头的使用寿命并保持钻井效率，需要进行定期维护与保养。

具体包括以下方面：●定期清洗和检查钻头表面●及时更换磨损严重的刀齿●对钻头进行必要的修复和磨削8.附件本文档附带以下附件：●PDC钻头选型表●钻杆连接装置图示法律名词及注释：●油井钻探：指在地下开采石油资源的钻探工作。

●矿井开拓：指在地下开采矿物资源的工作。

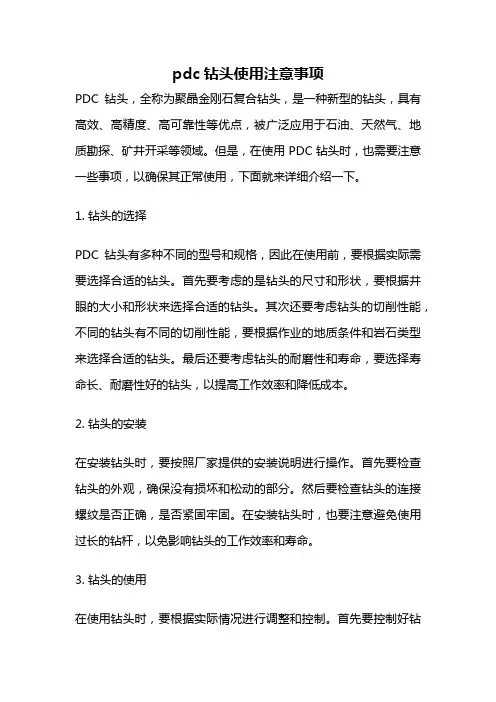

pdc钻头使用注意事项PDC钻头，全称为聚晶金刚石复合钻头，是一种新型的钻头，具有高效、高精度、高可靠性等优点，被广泛应用于石油、天然气、地质勘探、矿井开采等领域。

但是，在使用PDC钻头时，也需要注意一些事项，以确保其正常使用，下面就来详细介绍一下。

1. 钻头的选择PDC钻头有多种不同的型号和规格，因此在使用前，要根据实际需要选择合适的钻头。

首先要考虑的是钻头的尺寸和形状，要根据井眼的大小和形状来选择合适的钻头。

其次还要考虑钻头的切削性能，不同的钻头有不同的切削性能，要根据作业的地质条件和岩石类型来选择合适的钻头。

最后还要考虑钻头的耐磨性和寿命，要选择寿命长、耐磨性好的钻头，以提高工作效率和降低成本。

2. 钻头的安装在安装钻头时，要按照厂家提供的安装说明进行操作。

首先要检查钻头的外观，确保没有损坏和松动的部分。

然后要检查钻头的连接螺纹是否正确，是否紧固牢固。

在安装钻头时，也要注意避免使用过长的钻杆，以免影响钻头的工作效率和寿命。

3. 钻头的使用在使用钻头时，要根据实际情况进行调整和控制。

首先要控制好钻头的进给速度和转速，以保证钻头的切削效果和寿命。

其次要注意保持钻头的冷却液的供应，以防止钻头过热导致损坏。

最后还要注意钻头的清洁，及时清除钻头上的岩屑和泥浆，以保证钻头的切削效率和寿命。

4. 钻头的维护在使用完钻头后，要及时进行维护和保养，以延长钻头的使用寿命。

首先要清洗钻头，将钻头上的岩屑和泥浆清除干净。

其次要检查钻头的外观，是否有损坏和磨损的部分。

最后还要对钻头进行润滑和防锈处理，以保证钻头的质量和寿命。

PDC钻头是一种高效、高精度、高可靠性的钻头，但是在使用时也需要注意一些事项。

正确选择钻头、安装钻头、使用钻头和维护钻头，都是确保钻头正常使用的重要环节。

只有在严格按照要求进行操作和管理时，才能发挥PDC钻头的最大效益，提高工作效率和降低成本。

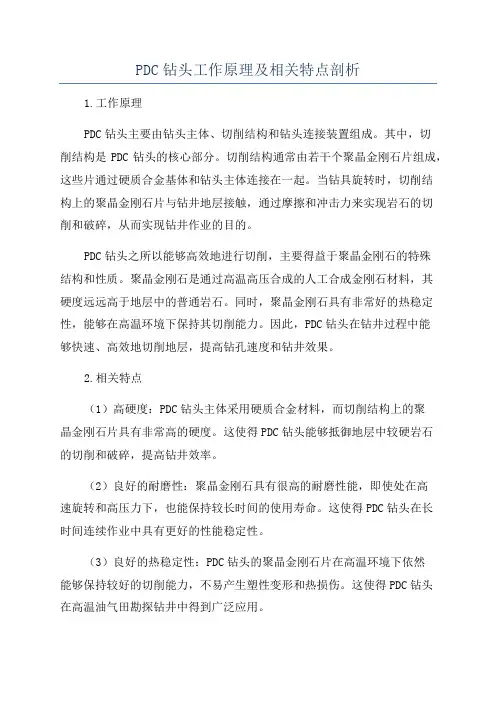

PDC钻头工作原理及相关特点剖析1.工作原理PDC钻头主要由钻头主体、切削结构和钻头连接装置组成。

其中，切削结构是PDC钻头的核心部分。

切削结构通常由若干个聚晶金刚石片组成，这些片通过硬质合金基体和钻头主体连接在一起。

当钻具旋转时，切削结构上的聚晶金刚石片与钻井地层接触，通过摩擦和冲击力来实现岩石的切削和破碎，从而实现钻井作业的目的。

PDC钻头之所以能够高效地进行切削，主要得益于聚晶金刚石的特殊结构和性质。

聚晶金刚石是通过高温高压合成的人工合成金刚石材料，其硬度远远高于地层中的普通岩石。

同时，聚晶金刚石具有非常好的热稳定性，能够在高温环境下保持其切削能力。

因此，PDC钻头在钻井过程中能够快速、高效地切削地层，提高钻孔速度和钻井效果。

2.相关特点（1）高硬度：PDC钻头主体采用硬质合金材料，而切削结构上的聚晶金刚石片具有非常高的硬度。

这使得PDC钻头能够抵御地层中较硬岩石的切削和破碎，提高钻井效率。

（2）良好的耐磨性：聚晶金刚石具有很高的耐磨性能，即使处在高速旋转和高压力下，也能保持较长时间的使用寿命。

这使得PDC钻头在长时间连续作业中具有更好的性能稳定性。

（3）良好的热稳定性：PDC钻头的聚晶金刚石片在高温环境下依然能够保持较好的切削能力，不易产生塑性变形和热损伤。

这使得PDC钻头在高温油气田勘探钻井中得到广泛应用。

（4）低扭矩：由于PDC钻头的切削面积较大，钻进过程中产生的扭矩相对较小，可以减少钻井设备的负荷和能耗，提高钻井作业的效率。

（5）钻速快、钻屑排除好：PDC钻头具有较大的切削面积和切削速度，可以快速破碎地层岩石，提高钻井速度。

同时，切削结构上的切削槽和孔水精心设计，有利于钻屑的排除，减少钻井堵塞的风险。

（6）适应性广：PDC钻头适用于钻探各种地层，如软岩、硬岩、砂岩、页岩等。

可以用于直钻、倾斜钻和水平钻井，满足不同场地和作业需求。

综上所述，PDC钻头以其高硬度、高抗磨损性和高热稳定性等特点，在石油和天然气勘探钻井领域得到广泛应用。

钻井培训教材第一讲：钻头主要内容：牙轮钻头的破岩机理，牙轮钻头破岩时的几种作用，使牙轮钻头产生滑动的几种措施，牙轮钻头的使用方法，PDC钻头的组成及其破岩机理，PDC钻头的使用方法，牙轮钻头的磨损分级。

第一节牙轮钻头的破岩机理牙轮钻头是依靠牙轮绕钻头轴线的公转和牙轮自身轴线的自转产生的冲击压碎作用和滑动剪切作用来破碎岩石的。

⑴. 牙齿的冲击压碎作用。

牙轮在井底滚动时，牙齿与井底的接触是单、双齿交替进行，使钻头沿轴向做上下往复运动，这就是钻头的振动，钻头纵向振动产生的冲击压碎作用是牙轮钻头破碎岩石的主要方式，牙轮钻头的牙齿作用在岩石上的轴向载荷，包括静压和冲击载荷两部分：加给钻头的钻压为静压部分，冲击载荷是钻头在井底旋转时产生纵向振动，使钻头——钻柱系统不断地压缩与伸张，下部钻柱把这种周期性的弹性变形能传递给牙齿而产生的，这就是钻头破碎岩石时牙齿冲击压力的来源。

加大钻头牙齿对地层的冲击压力，这就能提高钻头破碎岩石的效率。

⑵. 牙齿的滑动剪切作用：在塑性较高的岩石中，除了要求牙齿对井底岩石有冲击压碎作用外，还要求牙齿对地层有一定的滑动作用，使牙齿对岩石进行剪切，以扩大岩石的破碎效果，这一点在软地层中钻进时显得尤其重要，使牙轮在井底滚动时产生滑移的措施有超顶，复椎和移轴。

第二节牙轮钻头、磨损分级为了便于对钻头的管理、掌握地层与钻头的配伍性，就要求现场技术员作好钻头的磨损分级记录，以便造成最适应该地层的钻头，包括牙齿、轴承、钻头直径三种分级，一般应用四级。

1、牙齿的磨损分级牙齿的磨损分级以三个牙轮中磨损最严重的一个牙轮作为评定该钻头的最终级别。

①. 铣齿：磨损分级、以铣齿磨去的高度与新齿高度之比作为定级标准。

表1铣点磨损分级②.镶齿的磨损分级：用牙轮上断，掉齿数与该牙轮镶齿总数之比值来作为评定该钻头的磨损分级标准。

表2镶齿磨损分级2、轴承的磨损分级：轴承的磨损分级也是在三个牙轮中晃动最为严重的一个牙轮进行评定，它分为普遍轴承和密封轴承两种。

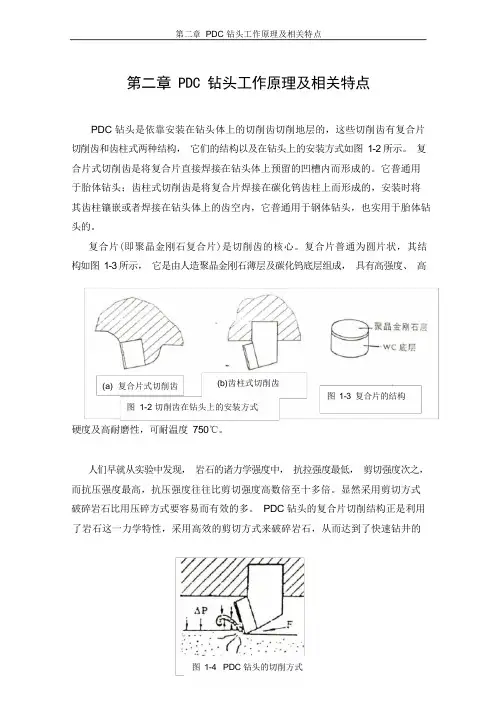

第二章PDC 钻头工作原理及相关特点第二章 PDC 钻头工作原理及相关特点PDC 钻头是依靠安装在钻头体上的切削齿切削地层的，这些切削齿有复合片切削齿和齿柱式两种结构，它们的结构以及在钻头上的安装方式如图1-2 所示。

复合片式切削齿是将复合片直接焊接在钻头体上预留的凹槽内而形成的。

它普通用于胎体钻头；齿柱式切削齿是将复合片焊接在碳化钨齿柱上而形成的，安装时将其齿柱镶嵌或者焊接在钻头体上的齿空内，它普通用于钢体钻头，也实用于胎体钻头的。

复合片(即聚晶金刚石复合片)是切削齿的核心。

复合片普通为圆片状，其结构如图1-3 所示，它是由人造聚晶金刚石薄层及碳化钨底层组成，具有高强度、高(a) 复合片式切削齿(b)齿柱式切削齿图1-3 复合片的结构图1-2 切削齿在钻头上的安装方式硬度及高耐磨性，可耐温度750℃。

人们早就从实验中发现，岩石的诸力学强度中，抗拉强度最低，剪切强度次之，而抗压强度最高，抗压强度往往比剪切强度高数倍至十多倍。

显然采用剪切方式破碎岩石比用压碎方式要容易而有效的多。

PDC 钻头的复合片切削结构正是利用了岩石这一力学特性，采用高效的剪切方式来破碎岩石，从而达到了快速钻井的图1-4 PDC 钻头的切削方式目的。

当PDC 钻头在软到中等级硬度地层进时，复合片切削齿在钻压和扭矩作用下克服地层应力吃入地层并向前滑动，岩石在切削齿作用下沿其剪切方向破碎并产生塑性流动，切削所产生的岩削呈大块片状，这一切削过程与刀具切削金属材料非常相似(见图1-4)。

被剪切下来的岩屑，再由喷嘴射出泥浆带走至钻头与井壁间的环空运至井外。

PDC 钻头因使用了聚晶金刚石复合片作切削元件而使得切削齿有很高的硬度和耐磨性。

PDC 齿的缺点是热稳定性差，当温度超过700℃时，金刚石层内的粘结金属将失效而导致切削齿破坏，因此PDC 齿不能直接烧结在胎体上而只能采用低温钎焊方式将其固定在钻头体上。

在工作中，切削齿底部磨损面在压力作用下向来与岩石表面滑动磨擦要产生大量的磨擦热，当切削齿清洗冷却条件不好，局部温度较高时，就有可能导致切削齿的热摩损(350-700℃时，切削齿的磨损速度很快，这一现象称为切削齿的热磨损)而影响钻头正常工作，所以钻头要避免热磨损浮现就必须有很好的水力清洗冷却，润滑作用配合工作，这就是要求泥浆从喷嘴流出后水力分布要合理，能有效地保护切削齿，这即是对钻头水力计的基本要求之一。

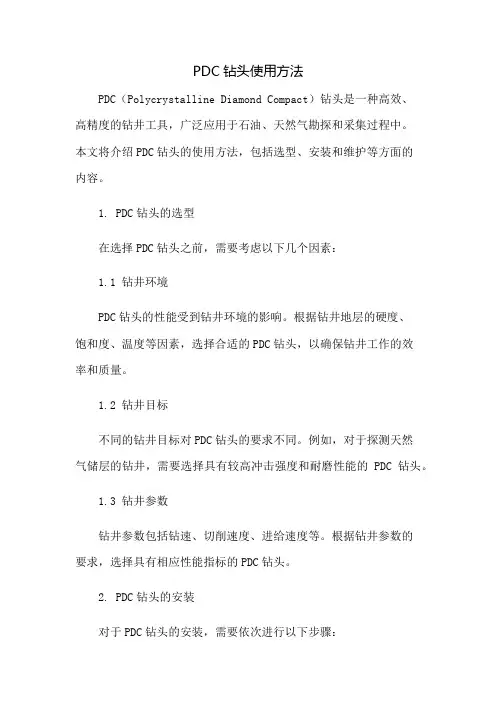

PDC钻头使用方法PDC（Polycrystalline Diamond Compact）钻头是一种高效、高精度的钻井工具，广泛应用于石油、天然气勘探和采集过程中。

本文将介绍PDC钻头的使用方法，包括选型、安装和维护等方面的内容。

1. PDC钻头的选型在选择PDC钻头之前，需要考虑以下几个因素：1.1 钻井环境PDC钻头的性能受到钻井环境的影响。

根据钻井地层的硬度、饱和度、温度等因素，选择合适的PDC钻头，以确保钻井工作的效率和质量。

1.2 钻井目标不同的钻井目标对PDC钻头的要求不同。

例如，对于探测天然气储层的钻井，需要选择具有较高冲击强度和耐磨性能的PDC钻头。

1.3 钻井参数钻井参数包括钻速、切削速度、进给速度等。

根据钻井参数的要求，选择具有相应性能指标的PDC钻头。

2. PDC钻头的安装对于PDC钻头的安装，需要依次进行以下步骤：2.1 准备PDC钻头在安装PDC钻头之前，需要检查钻头的质量和完整性。

确保PDC钻头没有损坏或磨损。

2.2 加固钻头连接部分将PDC钻头安装在钻杆的连接部分。

使用正确的扳手和力量，将钻头牢固地固定在钻杆上。

2.3 进行预检安装好PDC钻头后，进行预检。

确保钻头连接部分牢固可靠，并进行必要的检查和调整。

3. PDC钻头的使用注意事项在使用PDC钻头时，需要注意以下几点：3.1 控制钻速在钻井过程中，要根据地层的硬度和井眼的尺寸，适当控制钻头的转速。

过高的钻速可能导致钻头过度磨损或损坏。

3.2 保持稳定保持钻井过程的稳定性是使用PDC钻头的关键。

通过控制进给速度和注浆质量，保持钻头的稳定工作。

3.3 注意钻头冷却PDC钻头因为切削过程中会产生高温，所以需要进行有效的冷却。

采用合适的冷却液体，保持钻头的正常工作温度。

4. PDC钻头的维护定期进行PDC钻头的维护，可以延长其使用寿命。

以下是几个常见的维护方法：4.1 清洗和磨削定期清洗和磨削PDC钻头，去除切削面上的积土和残留物。
