苏教版高中通用技术必修一6.1设计表现图教案

6.1 设计表现图——识读效果图、正等轴测图教学目标：1．知识与技能理解效果图的作用，能识读效果图和了解基本几何体的正等轴测图的画法（基本几何题是指棱柱、棱锥（台）、圆锥（台）、圆环）。

2．过程与方法：1、经历和体验识读效果图并学会识读效果图。

2、练习绘制基本几何体——正等轴测图，初步学会一些技术交流的方法，发展技术的表达和评价能力。

3．情感、态度与价值观培养学生从事技术活动必须具备的良好技术素养，并在生生互动中培养合作学习的意识。

教学重难点教学重点：识读效果图，绘制正等轴测图。

教学难点：长宽高与XYZ的对应关系。

教学策略和手段在识读效果图教学中，尽可能的多演示效果图，创设情景引领学生多体验、多练习。

在画物体的正等轴测图时，让学生亲自动手作图来学会物体的正等轴测图的画法，而教师主要是起提示、引领、矫正、补充的作用。

通过师生互动、做中学来完成教学任务。

课前准备（1）用于演示的图片；（2）绘图工具、纸。

（3）多媒体教室，有实物投影仪。

教学过程：教学过程教学环节教师活动媒体展示学生活动教学意图引入新课直观情境引入3.透视效果图的▪效果图更能真实地表现产品的式样、材质和空间效果。

▪从效果图上注意把握产品的形态、功能和特征，了解产品各部分结构之间的实际比例关系和色彩搭配及材质感。

会识读效果图识读识读效果图体验识读方法体验识识读效果图读方法4.正等轴测图(1)正等轴测图是一种可以表现物体三维结构特征的图形。

基本几何体(2)平面结构形体的正等轴测图的绘制A.根据形体特征，确定长(X)、宽(Y)、高(Z)等三维坐标轴在图纸上的位置。

1.作XYZ坐标轴学生一起作做中学B.沿着上述三轴分别量出物体的长、宽、高的尺寸，画出长方体的轴测图。

2.画出长方体的轴测图学生一起作C.根据长度方向、高学生一起4. 正等轴测图度方向的尺寸，画出左上角斜切面。

3.画出左上角斜切面作D.根据长度方向、宽度方向的尺寸，画出左前方斜切面，完成全图。

2019-2020年高中通用技术设计表现图教学设计苏教版必修1【教材版本】通用技术必修1《技术与设计1》（江苏教育出版社）【设计理念】在设计的过程中，需要不断地将设计的想法和成果用恰当的方式表达出来并与他人进行交流。

表达和交流是设计的重要组成部分，也是成功完成设计过程的途径、方法和保证。

设计的表达和交流有它独特的语言，不同种类的语言往往适合不同的场合具有不同的功能。

第一课时先从总体上介绍技术语言及其种类，接着介绍几种常见的技术语言。

第一节从技术语言的基本内容讲起，使学生初步了解什么是技术语言、技术语言的特征、种类及其在不同场合中的应用。

草图是常见的设计交流语言，掌握草图的画法有助于将设计想法与成果更好的表达出来。

在介绍完草图的基本画法之后，介绍根据所处设计阶段的不同草图的分类及草图绘制的一般步骤，使学生在掌握草图的基本画法的基础上，在设计的不同阶段，根据需要画出产品设计的草图。

第二课时介绍透视效果图的识度、简单图形的正等轴测图的绘制，意义在于让学生掌握多种设计交流语言。

【教材分析】本章教学内容，从标题和安排顺序看，是为设计方案制定过程中绘制设计图样服务的。

但是，从整个技术课程的教学目的来看，本章的教学内容，是培养学生技术素养十分重要的平台。

基于上述认识，我把本章内容划分为相互联系的四部分，即技术语言、投影知识和三视图的绘制、轴测图简介和正等轴测图的绘制、工程图样及绘图标准。

轴测图也是常用的工程图样之一，主要用于草图的绘制、产品说明书并有助于对三视图的识读和理解。

因此，也是本章主要内容之一。

但在要求上可以稍低一些。

鉴于高一数学中有关于"轴二测"的内容，因此把正等轴测图作为重点内容。

这一节，既是对全章核心内容"设计图样"的铺垫，由于技术语言的概念也是技术活动中应该知道的常识。

1、知识结构分析本节内容包括四部分：1.技术语言的种类与应用；2.草图的绘制；3.透视效果图的识度、4.正等轴测图的绘制。

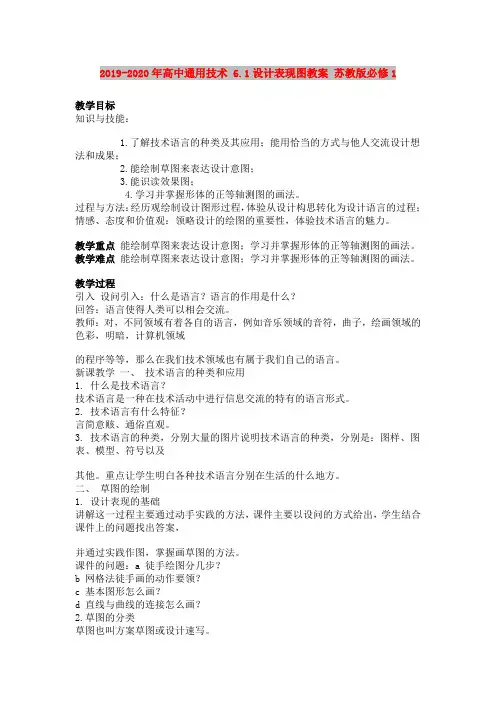

2019-2020年高中通用技术 6.1设计表现图教案苏教版必修1教学目标知识与技能：1.了解技术语言的种类及其应用；能用恰当的方式与他人交流设计想法和成果；2.能绘制草图来表达设计意图；3.能识读效果图；4.学习并掌握形体的正等轴测图的画法。

过程与方法：经历观绘制设计图形过程，体验从设计构思转化为设计语言的过程；情感、态度和价值观：领略设计的绘图的重要性，体验技术语言的魅力。

教学重点能绘制草图来表达设计意图；学习并掌握形体的正等轴测图的画法。

教学难点能绘制草图来表达设计意图；学习并掌握形体的正等轴测图的画法。

教学过程引入设问引入：什么是语言？语言的作用是什么？回答：语言使得人类可以相会交流。

教师：对，不同领域有着各自的语言，例如音乐领域的音符，曲子，绘画领域的色彩，明暗，计算机领域的程序等等，那么在我们技术领域也有属于我们自己的语言。

新课教学一、技术语言的种类和应用1. 什么是技术语言？技术语言是一种在技术活动中进行信息交流的特有的语言形式。

2. 技术语言有什么特征？言简意赅、通俗直观。

3. 技术语言的种类，分别大量的图片说明技术语言的种类，分别是：图样、图表、模型、符号以及其他。

重点让学生明白各种技术语言分别在生活的什么地方。

二、草图的绘制1. 设计表现的基础讲解这一过程主要通过动手实践的方法，课件主要以设问的方式给出，学生结合课件上的问题找出答案，并通过实践作图，掌握画草图的方法。

课件的问题：a 徒手绘图分几步？b 网格法徒手画的动作要领？c 基本图形怎么画？d 直线与曲线的连接怎么画？2.草图的分类草图也叫方案草图或设计速写。

根据所处的设计阶段的不同，草图可分为构思草图和设计草图。

设问：构思草图是什么？设计草图是什么？3.草图绘制的步骤从感性认识上升到理性的认识，用文字的方法把草图的绘制表达出来。

种类举例图样机械加工图、建筑施工图、装潢布线图、电子电路图图表零件规格表、设计草图、设计效果图模型车模、房模、航模符号交通管理符号、公共场所使用的符号三、透视效果图的识读设问：与草图相比，效果图有什么优点？在识读时要注意什么？四、正等轴测图首先介绍什么是正等轴测图，并通过书本上的两个例子说明正等轴测图的作图方法，最后让学生动手实践做一正等轴测图。

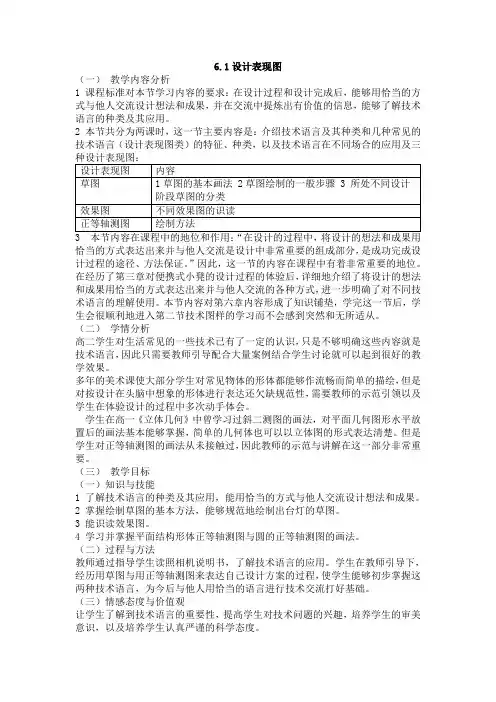

6.1设计表现图（一）教学内容分析1 课程标准对本节学习内容的要求：在设计过程和设计完成后，能够用恰当的方式与他人交流设计想法和成果，并在交流中提炼出有价值的信息，能够了解技术语言的种类及其应用。

2 本节共分为两课时，这一节主要内容是：介绍技术语言及其种类和几种常见的技术语言（设计表现图类）的特征、种类，以及技术语言在不同场合的应用及三恰当的方式表达出来并与他人交流是设计中非常重要的组成部分，是成功完成设计过程的途径、方法保证。

”因此，这一节的内容在课程中有着非常重要的地位。

在经历了第三章对便携式小凳的设计过程的体验后，详细地介绍了将设计的想法和成果用恰当的方式表达出来并与他人交流的各种方式，进一步明确了对不同技术语言的理解使用。

本节内容对第六章内容形成了知识铺垫，学完这一节后，学生会很顺利地进入第二节技术图样的学习而不会感到突然和无所适从。

（二）学情分析高二学生对生活常见的一些技术已有了一定的认识，只是不够明确这些内容就是技术语言，因此只需要教师引导配合大量案例结合学生讨论就可以起到很好的教学效果。

多年的美术课使大部分学生对常见物体的形体都能够作流畅而简单的描绘，但是对按设计在头脑中想象的形体进行表达还欠缺规范性，需要教师的示范引领以及学生在体验设计的过程中多次动手体会。

学生在高一《立体几何》中曾学习过斜二测图的画法，对平面几何图形水平放置后的画法基本能够掌握，简单的几何体也可以以立体图的形式表达清楚。

但是学生对正等轴测图的画法从未接触过，因此教师的示范与讲解在这一部分非常重要。

（三）教学目标（一）知识与技能1 了解技术语言的种类及其应用，能用恰当的方式与他人交流设计想法和成果。

2 掌握绘制草图的基本方法，能够规范地绘制出台灯的草图。

3 能识读效果图。

4 学习并掌握平面结构形体正等轴测图与圆的正等轴测图的画法。

（二）过程与方法教师通过指导学生读照相机说明书，了解技术语言的应用。

学生在教师引导下，经历用草图与用正等轴测图来表达自己设计方案的过程，使学生能够初步掌握这两种技术语言，为今后与他人用恰当的语言进行技术交流打好基础。

6.1 设计表现图教学目标1、知识与技能(1)了解技术语言的种类及其应用，能用恰当的方式与他人交流设计想法和成果。

(2)能绘制草图来表达设计意图。

(3)能识读效果图。

(4)了解基本几何体的正等轴测图的画法。

会综合应用不同种类的技术语言来表达和交流自己的设计思想。

2、过程与方法(1)通过分析、识读建筑效果图等教材中的技术图表，培养学生的技术交流能力和想象力。

(2)构思新产品，并画出其草图，掌握绘制草图的方法。

(3)以日常接触的技术语言为载体导入新课，课堂中经历观绘制设计图形过程，体验从设计构思转化为设计语言的过程；提高锻炼学生思维能力、动手能力。

3、情感态度与价值观(1)养成绿色节俭的生活观念(2)懂得DIY，让自己的生活活得更加有个性，更加丰富多彩(3)领略设计的绘图的重要性，体验技术语言的魅力。

培养对技术语言的兴趣，提高审美情趣。

教学重点和难点教学重点：(1)提高识读技术图样的能力；草图的绘制。

(2)掌握技术语言的含义、种类和用途，能绘制产品的草图，掌握形体的正等轴测图的画法。

教学难点：(1)准确、简洁地绘制技术草图。

(2)能绘制草图来表达设计意图；基本几何体的正等轴测图的画法。

教学策略教师讲解、小组探究、实物、多媒体图片、课堂上的多种形式的师生互动等。

教学流程②符号标志日常生活中我们会见到许多交通标志和管理标志，他们都表示特殊的含义，让我们生活更便利和安全。

（展示图片）教师：你认识下面这些常见符号么？禁止行驶禁止非机动车辆通行禁止掉头残疾人设施学习新知。

讲授生活中的技术语言，学生可能不是十分了解这些交通信号标识，这样可以增加学生的知识面，开阔学生的视野，对学生的实际生活很有帮助。

安全出口停车处禁止携带宠物注意③图样下面我们来看看几种常见的技术图样（课件展示）（1）机械加工图（2）建筑施工图（3）电子电路图（4）网络布线图（大屏幕展示）图样这种技术语言有什学生在教师的引导下回答问题。

进一步让学生理解图样的技术语言的特点。

高中通用技术苏教版必修1 技术与设计1第六章《一设计表现图》优质课公开课教案教师资格证面试试讲教案
1教学目标
1.知识与技能:
(1)了解技术语言的概念。

了解几种技术种类语言及其应用。

(2)能用恰当的技术语言与他人交流设计想法和成果。

(3)掌握简单的草图画法,并能表达自己的设计意图。

2.过程与方法:积极参与各种技术语言的分析过程,了解各种技术语言的特点,并能在实际技术活动当中,能用不同的技术语言和他人交流自己的想法和观点。

从而提高语言表达能力。

3. 情感、态度和价值观:领略不同技术语言的表达、交流特点,体验技术语言的魅力。

2学情分析
高一年级学生具有较强的理解能力,能够积极思考教师提出的问题,积极参与教学活动,能够轻松的掌握知识。

在学习了设计的一般过程与构思的一般方法后,学生已经初步掌握了设计的方法和思路,也具备一定的理解能力,这章开始,使学生学会一些常见技术语言的分类和应用,特别是一些技术图样的绘制,有助于在设计过程中的交流。

在这一章学习中,我们主要是复习巩固一些初中已经学过的或者学生本身就具备的画图技能,学会识读技术语言,学会规范、正确的使用技术语言。

3重点难点
草图画法。

能用恰当的方式与他人交流设计想法和成果。

4教学过程
4.1第一学时
教学活动
1【导入】设置问题情境导入新课
一、设置问题情境导入新课
用Powerpoint播放一组求生情景图片
问:如何利用简单的工具求生
播放一组旗语、手势、摩尔斯电码等图片。

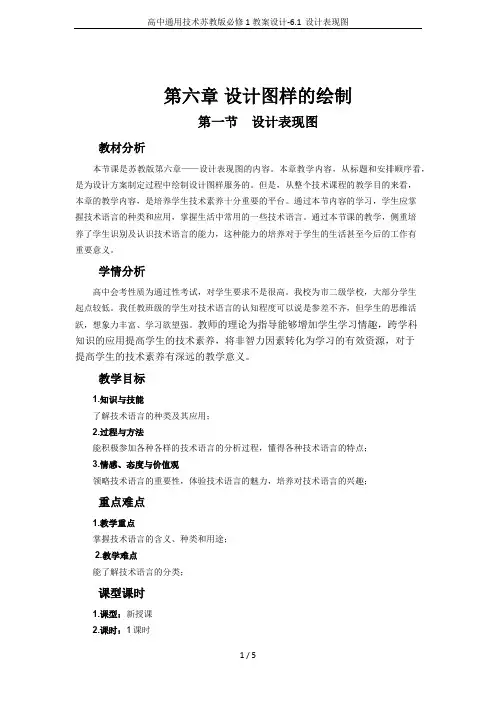

第六章设计图样的绘制第一节设计表现图教材分析本节课是苏教版第六章——设计表现图的内容。

本章教学内容，从标题和安排顺序看，是为设计方案制定过程中绘制设计图样服务的。

但是，从整个技术课程的教学目的来看，本章的教学内容，是培养学生技术素养十分重要的平台。

通过本节内容的学习，学生应掌握技术语言的种类和应用，掌握生活中常用的一些技术语言。

通过本节课的教学，侧重培养了学生识别及认识技术语言的能力，这种能力的培养对于学生的生活甚至今后的工作有重要意义。

学情分析高中会考性质为通过性考试，对学生要求不是很高。

我校为市二级学校，大部分学生起点较低。

我任教班级的学生对技术语言的认知程度可以说是参差不齐，但学生的思维活跃，想象力丰富、学习欲望强。

教师的理论为指导能够增加学生学习情趣，跨学科知识的应用提高学生的技术素养，将非智力因素转化为学习的有效资源，对于提高学生的技术素养有深远的教学意义。

教学目标1.知识与技能了解技术语言的种类及其应用；2.过程与方法能积极参加各种各样的技术语言的分析过程，懂得各种技术语言的特点；3.情感、态度与价值观领略技术语言的重要性，体验技术语言的魅力，培养对技术语言的兴趣；重点难点1.教学重点掌握技术语言的含义、种类和用途；2.教学难点能了解技术语言的分类；课型课时1.课型：新授课2.课时：1课时教学方法和手段1.教学方法：讲授法演示法任务驱动法引导法2.教学手段：PPT 课本教学思路1.通过案例分析，组织讨论，理解技术语言的使用场合和使用优点。

2.通过图片展示，让学生学会分辨技术语言的种类教学过程（一）新课引入：教师：什么是语言？语言的作用是什么？（学生思考讨论）用PPT播放一组交通路口经红绿灯图片，提问学生，这表示什么意思？（学生回答）教师：“红绿灯就是交通部门和司机、行人之间交流表达的工具，那它有没有语言的功能？”（学生回答）教师：“红绿灯就是交通管理部门和司机们交流和表达的工具。

显然，它也具有语言的功能。

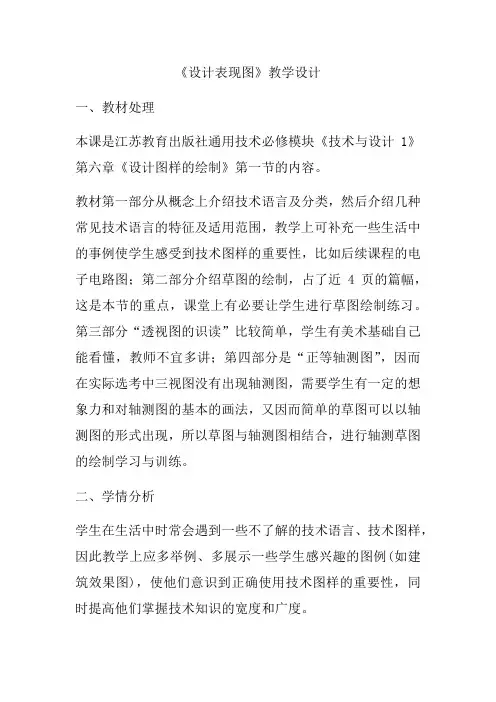

《设计表现图》教学设计一、教材处理本课是江苏教育出版社通用技术必修模块《技术与设计1》第六章《设计图样的绘制》第一节的内容。

教材第一部分从概念上介绍技术语言及分类，然后介绍几种常见技术语言的特征及适用范围，教学上可补充一些生活中的事例使学生感受到技术图样的重要性，比如后续课程的电子电路图；第二部分介绍草图的绘制，占了近4页的篇幅，这是本节的重点，课堂上有必要让学生进行草图绘制练习。

第三部分“透视图的识读”比较简单，学生有美术基础自己能看懂，教师不宜多讲；第四部分是“正等轴测图”，因而在实际选考中三视图没有出现轴测图，需要学生有一定的想象力和对轴测图的基本的画法，又因而简单的草图可以以轴测图的形式出现，所以草图与轴测图相结合，进行轴测草图的绘制学习与训练。

二、学情分析学生在生活中时常会遇到一些不了解的技术语言、技术图样，因此教学上应多举例、多展示一些学生感兴趣的图例(如建筑效果图)，使他们意识到正确使用技术图样的重要性，同时提高他们掌握技术知识的宽度和广度。

学生已系统地学习了技术设计的主要环节，而在实际生活场景中，比如售楼处就需要进行技术的交流。

但如何理解设计者的设计思想或者将自己的设计思想用恰当的方式表达出来与他人交流，我们学生还有些困难，因此本课要加强技术语言及草图绘制的学习。

学生在初中美术课上已经学过透视图的画法，况且该班为刚成立的美术班特色班，即使没有美术功底，至少会有浓厚的兴趣，这有利于本节技术草图的学习。

三、设计思想本章对应的课标：了解技术语言的种类及其应用，能识读一般的机械加工图、线路图、效果图等常见的技术图样，能绘制草图和简单的三视图。

教学应围绕技术为满足人的需求而生，技术语言的产生、规范也源于人们在技术活动中表达与交流的需要这一主线展开，引导学生融入技术世界，避免单纯地就技术语言来讲技术语言、避免照本宣科造成课堂教学枯燥乏味。

在时间分配方面要保证有10分钟的时间让学生练习技术草图的绘制，并提醒学生不要把草图画成素描，画出物体的轮廓和主要特征即可。

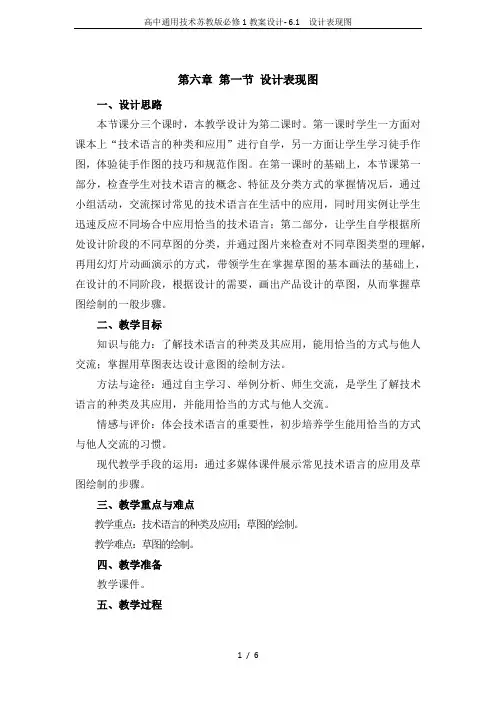

第六章第一节设计表现图一、设计思路本节课分三个课时，本教学设计为第二课时。

第一课时学生一方面对课本上“技术语言的种类和应用”进行自学，另一方面让学生学习徒手作图，体验徒手作图的技巧和规范作图。

在第一课时的基础上，本节课第一部分，检查学生对技术语言的概念、特征及分类方式的掌握情况后，通过小组活动，交流探讨常见的技术语言在生活中的应用，同时用实例让学生迅速反应不同场合中应用恰当的技术语言；第二部分，让学生自学根据所处设计阶段的不同草图的分类，并通过图片来检查对不同草图类型的理解，再用幻灯片动画演示的方式，带领学生在掌握草图的基本画法的基础上，在设计的不同阶段，根据设计的需要，画出产品设计的草图，从而掌握草图绘制的一般步骤。

二、教学目标知识与能力：了解技术语言的种类及其应用，能用恰当的方式与他人交流；掌握用草图表达设计意图的绘制方法。

方法与途径：通过自主学习、举例分析、师生交流，是学生了解技术语言的种类及其应用，并能用恰当的方式与他人交流。

情感与评价：体会技术语言的重要性，初步培养学生能用恰当的方式与他人交流的习惯。

现代教学手段的运用：通过多媒体课件展示常见技术语言的应用及草图绘制的步骤。

三、教学重点与难点教学重点：技术语言的种类及应用；草图的绘制。

教学难点：草图的绘制。

四、教学准备教学课件。

五、教学过程旗语运动裁判手势等。

程序语言Pascal语言、C语言、C++、VB等。

其他语言口头、书面、影音、灯光、哨音、号音、喇叭、计算机演示、网络语言等。

马上行动：请说出适合以下技术活动所用的技术语言。

1.详细说明神州飞船的结构。

2. 指导学生对电路进行连接。

3.考场示意学生保持安静。

4.比较秦岭中学历年高考升学率。

5.提醒人禁止在加油站吸烟。

6.破解“熊猫烧香”病毒。

二、草图的绘制问题1：在众多常见的技术语言中图表里的草图是我们同学现阶段最常用的。

草图怎样分类？图片中的草图属于哪一种？图1图2个别学生提问回答。

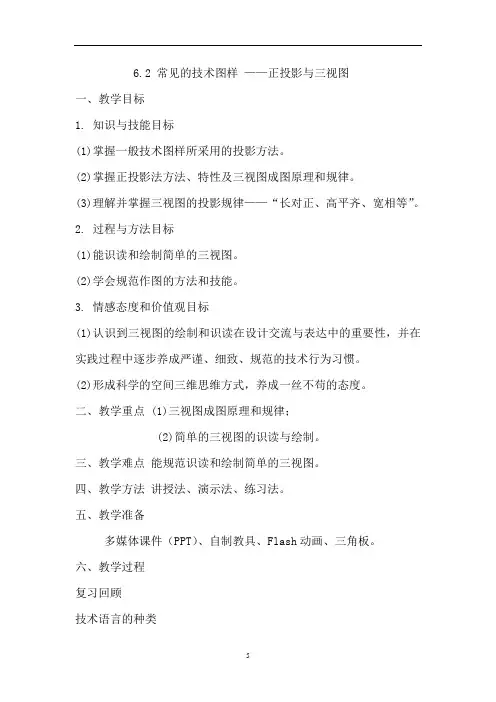

6.2 常见的技术图样——正投影与三视图一、教学目标1. 知识与技能目标(1)掌握一般技术图样所采用的投影方法。

(2)掌握正投影法方法、特性及三视图成图原理和规律。

(3)理解并掌握三视图的投影规律——“长对正、高平齐、宽相等”。

2. 过程与方法目标(1)能识读和绘制简单的三视图。

(2)学会规范作图的方法和技能。

3. 情感态度和价值观目标(1)认识到三视图的绘制和识读在设计交流与表达中的重要性，并在实践过程中逐步养成严谨、细致、规范的技术行为习惯。

(2)形成科学的空间三维思维方式，养成一丝不苟的态度。

二、教学重点 (1)三视图成图原理和规律；(2)简单的三视图的识读与绘制。

三、教学难点能规范识读和绘制简单的三视图。

四、教学方法讲授法、演示法、练习法。

五、教学准备多媒体课件（PPT）、自制教具、Flash动画、三角板。

六、教学过程复习回顾技术语言的种类技术语言的特征草图的分类正等轴测图的特点新课导入想必同学们小的时候都玩过手影吧！任何不透明的物体在光的照射下都会形成影子。

比如，日常生活中常见的，有树的影子，而且在一天的不同时刻，树的影子有大有小，为什么会出现这种情况呢？新知探究投影：在光的照射下，形体在投影平面上产生的影子。

投影知识如何做空间点，线，面的投影？中心投影：太阳，树，地面（投射三要素）平行投影：包括斜投影和正投影正投影的含义和基本性质想一想：以上哪种投影最能够表现物体的结构尺寸？形体与投影思考：一个方向的投影能不能完整地表达物体的形状和大小，能不能区分不同的物体？至少需要几个方向的投影？单面投影不能完整地反映形体全部特征用多面投影来表达形体全部特征三视图要确定物体的空间形状，常常需要三个投影。

而且，当我们用视线代替投影线，并把所看到的投影图形叫做视图，这样就产生了三视图。

三面投影体系的建立与名称三视图的形成三视图的名称想一想：以下视图合适作主视图的是？三视图之间的投影关系主视图和俯视图都反映了物体的长度主视图和左视图都反映了物体的高度俯视图和左视图都反映了物体的宽度三视图的特点长对正，高平齐，宽相等找一找：以下立体图对应的三视图正确的是？基本图形的三视图圆柱体立体投影圆锥球体正六棱柱三视图的绘制案例分析：模型房的结构三视图的画法及画图顺序强调的知识点常用的线性例题：参照轴测图，根据给定的两投影面，画出第三投影。

第五章设计图样的绘制第一节设计表现图(第1课时)【学习目标】考纲要求：了解技术语言的种类，能用恰当的方式与人交流设计思想，能通过绘制简单的草图来表达技术设计的意图。

重点把握：徒手绘制简单的草图。

【课前预习】1、技术语言是一种在中进行信息交流的特有的语言形式。

2、技术语言的一大特征是，技术语言的另一特征是。

3、草图也叫方案草图或，草图可分为、。

4、要做一个小板凳，用什么方式告诉木匠师傅？5、例举几个公共场所的图标。

识别其含义，图标与文字标识有何不同的作用？6、要画一个立方体，你有几种画法？审视你的几种不同的画法，各有什么不同？【课堂导学】【任务一】——辨识技术语言1、技术语言的种类技术语言有不同的分类方法按照专业类型来分，有计算机程序语言，工程图样等；依据人的感觉类型的不同来分，有视觉语言、听觉语言和触觉语言等；依据人的视觉形式的不同来分，有图形符号语言、文字符号语言等。

【学生行动】【教师分析】2、技术语言的特征（1）言简意赅（2）通俗直观【投影展示】【学生活动】1.分别用口头言语和书面语言来描述图中水壶的特征；2.结合事例，比较图形和文字在对产品表述上的共性与差异；【教师评析】3.典型技术言语的应用（1）口头言语（2）技术图样（3）表格、文字、模型【投影展示】【学生活动】在设计台灯的过程中可以运用哪些语言与同学进行交流？可以获取哪些有价值的信息？你会采用什么样的方式来呈现这些信息？【教师评析】【典型示例1】小陈将新购买的房子交给某装演公司装修，为了形象直观地了解房子装修后的式样和空间效果，他应该要求装演公司向他提供( B )A.正等轴测图B.设计效果图C.三视图D.剖视图【典型示例2】下列属于技术语言的有（ D ）A.④B.②④C.①②④D.①②③④【课堂检测】【课后巩固】1. 通俗直观是技术语言的特征。

这是一个公共标识，常见于公共洗手池。

正确理解这个标识的含义应该是( )A、节约用水B、小心烫手C、（水槽）洗手处D、（感应式）自动出水2、选购汽车时，需要关注发动机的技术性能。
