仪表试题及答案# 仪表试题及答案一、选择题1. 什么是仪表的基本功能？A. 测量和显示B. 记录数据C. 控制过程D. 所有以上答案：A2. 以下哪项不是数字式仪表的优点？A. 高精度B. 易于读数C. 抗干扰性强D. 体积大答案：D3. 压力仪表的测量范围通常指的是：A. 最大测量值B. 最小测量值C. 最大测量值与最小测量值之差D. 测量值的平均值答案：C4. 温度测量中，热电偶的工作原理是基于：A. 热膨胀原理B. 热电效应C. 热传导原理D. 热辐射原理答案：B5. 流量计的工作原理不包括以下哪项？A. 速度测量B. 体积测量C. 质量测量D. 压力测量答案：D二、填空题6. 仪表的精度等级通常用________表示。
答案：百分比7. 差压式流量计测量的是________与________之间的差值。
答案：高压端；低压端8. 压力变送器的输出信号通常为________或________。
答案：电流；电压9. 温度传感器的输出信号可以是________或________。
答案：电压；电阻10. 液位计的测量原理通常基于________原理。
答案：浮力三、简答题11. 简述压力仪表的分类及其应用场景。
答案：压力仪表主要分为绝对压力仪表、相对压力仪表和差压仪表。
绝对压力仪表测量的是相对于真空的压力，常用于需要知道绝对压力的场合，如轮胎压力监测。
相对压力仪表测量的是相对于大气压力的压力，广泛应用于工业过程控制。
差压仪表测量的是两个压力点之间的差值，常用于流量测量和液位测量。
12. 描述热电偶测量温度的基本原理。
答案：热电偶测量温度的基本原理是热电效应，即当两种不同金属或合金的两端连接成闭合回路时，如果两端存在温度差，则在回路中会产生电动势。
这个电动势与两端的温度差成正比，通过测量这个电动势，就可以确定温度。
13. 解释什么是流量计的线性度，并举例说明。
答案：流量计的线性度是指流量计测量结果与实际流量之间的线性关系。

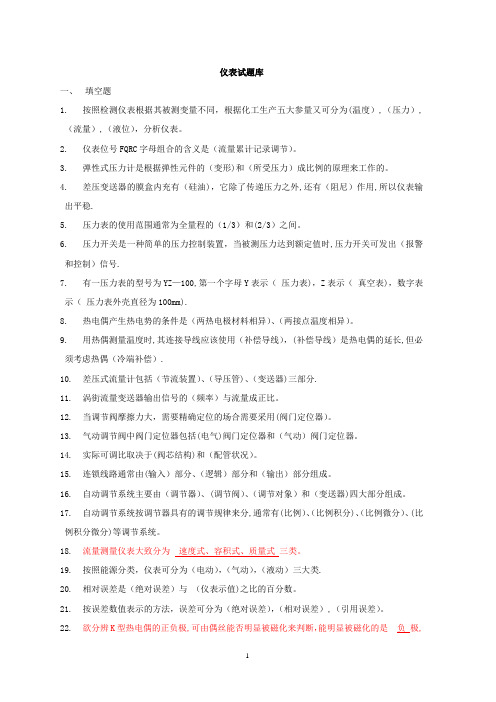

仪表试题库一、填空题1.按照检测仪表根据其被测变量不同，根据化工生产五大参量又可分为(温度）,（压力）,（流量）,（液位），分析仪表。
2.仪表位号FQRC字母组合的含义是（流量累计记录调节）。
3.弹性式压力计是根据弹性元件的（变形)和（所受压力）成比例的原理来工作的。
4.差压变送器的膜盒内充有（硅油)，它除了传递压力之外,还有（阻尼）作用,所以仪表输出平稳.5.压力表的使用范围通常为全量程的（1/3）和(2/3）之间。
6.压力开关是一种简单的压力控制装置，当被测压力达到额定值时,压力开关可发出（报警和控制）信号.7.有一压力表的型号为YZ—100,第一个字母Y表示（压力表)，Z表示（真空表)，数字表示（压力表外壳直径为100mm).8.热电偶产生热电势的条件是（两热电极材料相异）、（两接点温度相异）。
9.用热偶测量温度时,其连接导线应该使用（补偿导线），(补偿导线）是热电偶的延长,但必须考虑热偶（冷端补偿）.10.差压式流量计包括（节流装置）、（导压管)、（变送器)三部分.11.涡街流量变送器输出信号的（频率）与流量成正比。
12.当调节阀摩擦力大，需要精确定位的场合需要采用(阀门定位器）。
13.气动调节阀中阀门定位器包括(电气)阀门定位器和（气动）阀门定位器。
14.实际可调比取决于(阀芯结构)和（配管状况）。
15.连锁线路通常由(输入）部分、（逻辑）部分和（输出）部分组成。
16.自动调节系统主要由（调节器）、(调节阀）、（调节对象）和（变送器)四大部分组成。
17.自动调节系统按调节器具有的调节规律来分,通常有(比例）、（比例积分)、（比例微分）、(比例积分微分)等调节系统。
18.流量测量仪表大致分为速度式、容积式、质量式三类。
19.按照能源分类，仪表可分为（电动），（气动），（液动）三大类.20.相对误差是（绝对误差）与（仪表示值)之比的百分数。
21.按误差数值表示的方法，误差可分为（绝对误差），（相对误差）,（引用误差）。
仪表考试试题
一、选择题
1. 以下哪项不是仪表的常见分类？
A. 压力仪表
B. 温度仪表
C. 流量仪表
D. 时间仪表
2. 仪表在工业自动化中的主要作用是什么？
A. 监测生产过程
B. 控制设备运行
C. 记录生产数据
D. 维护设备保养
3. 以下哪个单位通常用于描述温度仪表的测量范围？
A. 摄氏度（℃）
B. 米（m）
C. 千帕（kPa）
D. 瓦特（W）
4. 实验室用仪表标定时，常用的标准器是什么？
A. 恒温槽
B. 多用电桥
C. 标定仪表
D. 循环泵
5. 仪表的精度是指什么？
A. 测量结果的准确性
B. 测量结果的重复性
C. 测量结果的稳定性
D. 测量结果的范围
二、填空题
6. 仪表的基本功能是__________。
7. 仪表的测量结果通常以__________显示。
8. 仪表校正时应使用__________进行标定。
9. 在实际应用中，仪表的精度应保证在__________之内。
10. 仪表的保养保养常用的方法包括__________、__________等。
三、简答题
11. 仪表的工作原理是什么？简要描述。
12. 请说明仪表在工业生产中的重要性。
13. 仪表的保养保养措施有哪些？请列举并说明。
以上为仪表考试试题，请认真作答。
祝你顺利通过考试！。
仪表试题（一）一填空题：（1×25分）1．为了保证压力表的连接处严密不漏，安装时，应根据被测压力的特点和介质性质加装适当的密封垫片。
测氧气压力时，不得使用浸油垫片、有机化合物垫片；测量乙炔压力时，不得使用铜垫片。
2．晶体二极管具有单向导电的特性，即正向电阻小，反向电阻大的特点。
3．DCS系统的英文名字是 DISTRIBUTED CONTROL SYSTEM 中文全称是集散型控制系统又称为分散型控制系统。
一般由控制器、 I/O板、操作站、通讯网络、图形及编程软件组成。
4．在自动检测与自动控制系统中，安全栅处于现场仪表与控制室仪表之间，与变送器配合使用的叫输入式安全栅，它的作用是为变送器供电并把来自变送器的4~20mA信号转换成与之隔离的4~20mA信号输出。
5．在线酸度计（PH）通常选择的标定点有 4.00 、 6.86 、 9.18 ，其中当被测物质为酸性的时候应选择 4.00 和 6.86 两点。
6．我公司现用的各种控制阀门大多数为气开型，其在一般情况下为关状态。
二选择题：（3×10）1．压力表的使用范围一般在它量程的1/3～2/3处。
如果超过了2/3，则（ C ）A．接头或焊口要漏B．压力表的传动机构要变形C．时间长了精度要下降D．容易损坏压力表2．差压式流时计中，应用最广的是（ D ）。
A、文丘里管B、喷嘴C、文丘里喷嘴D、孔板3．调节系统中调节器正，反作用的确定是依据:( B )Ａ．实现闭环回路的正反馈Ｂ．实现闭环回路的负反馈Ｃ．系统放大倍数恰到好处Ｄ．生产的安全性4. 某容器内的压力为1MPa，为了测量它，应选用量程为（B C ）的工业压力表Ａ．0~１MPa；Ｂ．0~1.6MPa ；Ｃ．0~2.5MPa ；Ｄ．0~4.0MPa ．5. 转子流量计必须（ A ）安装A.垂直B.水平6. 在稀酸溶液中，ＰＨ值增加时，溶液的酸性( C )Ａ．增加Ｂ．不变Ｃ．减弱7. 压力表的使用范围一般在它量程的1/3～2/3处。
仪表培训试题及答案一、选择题（每题2分，共10分）1. 仪表的校准周期通常由以下哪项决定？A. 仪表的精度B. 使用频率C. 制造商推荐D. 以上所有答案：D2. 压力表的量程选择应遵循什么原则？A. 尽可能接近测量值B. 尽可能大C. 尽可能小D. 任意选择答案：A3. 以下哪种情况不会导致温度计读数偏高？A. 温度计未充分浸入液体B. 温度计的读数部分暴露在空气中C. 温度计的读数部分被污染D. 温度计的读数部分被遮挡答案：D4. 流量计的安装位置应避免哪些因素？A. 振动B. 温度变化C. 压力变化D. 以上所有答案：D5. 以下哪种仪表不需要定期校准？A. 压力表B. 温度计C. 流量计D. 电子秤答案：D二、填空题（每题2分，共10分）1. 仪表的________是保证测量准确性的关键。
答案：校准2. 仪表的________是其正常工作的基本条件。
答案：维护3. 在使用仪表前，应先检查仪表的________是否在有效期内。
答案：校准证书4. 仪表的________可以延长其使用寿命。
答案：正确操作5. 仪表的________是防止意外发生的重要措施。
答案：安全防护三、简答题（每题5分，共20分）1. 请简述仪表校准的重要性。
答案：仪表校准的重要性在于确保测量数据的准确性和可靠性，避免因仪表误差导致的生产事故和经济损失。
2. 请列举至少三种常见的仪表故障及其可能的原因。
答案：常见的仪表故障包括读数不准确、响应缓慢和显示不稳定。
可能的原因包括传感器损坏、电路故障和环境因素影响。
3. 请描述如何正确使用压力表。
答案：正确使用压力表包括确保压力表在正确的量程内、定期校准、避免过载、正确安装和避免剧烈振动。
4. 请解释仪表的维护周期是如何确定的。
答案：仪表的维护周期通常由制造商推荐、使用环境和使用频率共同决定。
定期检查和维护可以预防故障和延长仪表的使用寿命。
四、计算题（每题10分，共20分）1. 已知某压力表的读数为2.5MPa，如果压力表的精度为±0.1MPa，请计算实际压力的可能范围。
仪表试题一．单项选择题。

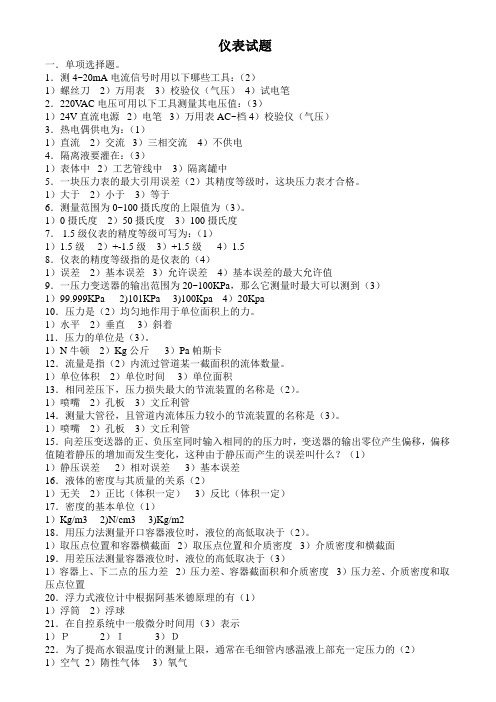

1．测4~20mA电流信号时用以下哪些工具：（2）1）螺丝刀 2）万用表 3）校验仪（气压） 4）试电笔2．220V AC电压可用以下工具测量其电压值：（3）1）24V直流电源 2）电笔 3）万用表AC~档 4）校验仪（气压）3．热电偶供电为：（1）1）直流 2）交流 3）三相交流 4）不供电4．隔离液要灌在：（3）1）表体中 2）工艺管线中 3）隔离罐中5．一块压力表的最大引用误差（2）其精度等级时，这块压力表才合格。
1）大于 2）小于 3）等于6．测量范围为0~100摄氏度的上限值为（3）。
1）0摄氏度 2）50摄氏度 3）100摄氏度7． 1.5级仪表的精度等级可写为：（1）1）1.5级 2）+-1.5级 3）+1.5级 4）1.58．仪表的精度等级指的是仪表的（4）1）误差 2）基本误差 3）允许误差 4）基本误差的最大允许值9．一压力变送器的输出范围为20~100KPa，那么它测量时最大可以测到（3）1）99.999KPa 2)101KPa 3)100Kpa 4）20Kpa10．压力是（2）均匀地作用于单位面积上的力。
1）水平 2）垂直 3）斜着11．压力的单位是（3）。
1）N牛顿 2）Kg公斤 3）Pa帕斯卡12．流量是指（2）内流过管道某一截面积的流体数量。
1）单位体积 2）单位时间 3）单位面积13．相同差压下，压力损失最大的节流装置的名称是（2）。
1）喷嘴 2）孔板 3）文丘利管14．测量大管径，且管道内流体压力较小的节流装置的名称是（3）。
1）喷嘴 2）孔板 3）文丘利管15．向差压变送器的正、负压室同时输入相同的的压力时，变送器的输出零位产生偏移，偏移值随着静压的增加而发生变化，这种由于静压而产生的误差叫什么？（1）1）静压误差 2）相对误差 3）基本误差16．液体的密度与其质量的关系（2）1）无关 2）正比（体积一定） 3）反比（体积一定）17．密度的基本单位（1）1）Kg/m3 2)N/cm3 3)Kg/m218．用压力法测量开口容器液位时，液位的高低取决于（2）。
仪表考试试题一、选择题1. 仪表系统是飞机上的重要组成部分，以下对仪表系统的描述正确的是：A. 仪表系统主要用于装饰飞机的内饰B. 仪表系统用于提供飞机外部环境信息C. 仪表系统用于提供飞机内部状态信息D. 仪表系统不影响飞机的飞行操作2. 以下哪种仪表主要用于显示飞机的空速：A. 进气计B. 油压表C. 马赫计D. 航向指示器3. 仪表系统中的人工仪表是指：A. 由人员通过观察判断飞机状态的仪表B. 主要由计算机程序控制的仪表C. 通过雷达系统提供数据的仪表D. 由飞机自身传感器提供数据的仪表4. 以下哪个仪表主要用于显示飞机的姿态信息：A. 收放机B. 偏航仪C. 人工地平仪D. 发动机仪表5. 仪表系统故障时，飞行员应该：A. 进行紧急着陆B. 停止使用所有仪表C. 手动操作飞机D. 根据飞机发出的警报采取相应措施二、判断题6. 仪表系统的功能是提供飞机的装饰和美观，对错？7. 主导飞行任务的仪表被称为人工仪表，对错？8. 仪表显示飞机姿态的仪表主要有偏航仪和人工地平仪，对错？9. 飞机在遭遇仪表系统故障时，飞行员应该根据飞机仪表系统发出的警报采取相应措施，对错？10. 仪表系统主要用于提供飞机外部环境信息，对错？三、简答题11. 简述仪表系统的作用及其重要性。
12. 仪表系统故障时，飞行员应该如何应对？请列举三种措施。
13. 仪表系统中的人工仪表和电子仪表有何区别？四、分析题14. 仪表系统在飞机飞行中的哪些环节起到关键作用？请分析并说明原因。
15. 仪表系统的故障对飞行安全会造成什么影响？请分析并提出相应的应对措施。
注意：在回答选择题时，请在选项前标注正确答案的字母或写出解答；在回答判断题时，请写出对或错；在回答简答题和分析题时，请写出完整的句子或段落作为回答。
以上是仪表考试试题，请根据你的知识和理解回答。
祝好运！。
仪器仪表测试题含答案一、单选题（共52题，每题1分，共52分）1.使模拟量整量化的方法主要有：逐位比较型、双（）型、（）／频率型等。
A、积分／电压B、电压／电流C、微分／电流D、微分／积分正确答案：A2.机器人I/0盒更换输出模块时，要在（）情况下进行。
A、输出开路状态下B、短路状态下C、断电状态下D、以上都是正确答案：C3.()是在微处理器与I/0回路之间采用的防千扰措施。
A、CEUB、输出电压转换C、C PDD、电气隔离正确答案： D4.多旋翼无人机的螺旋桨（）。
A、桨根处升力系数大于桨尖处升力系数B、桨根处升力系数等同桨尖处线速度C、桨根处升力系数等于桨尖处线速度D、桨根处线速度大于桨尖处线速度正确答案：A5.手爪的主要功能是抓住工件．握持工件和（）工件。
A、定位B、触摸C、固定D、释放正确答案： D6.程序指针用于显示当前程序运行位置及状态，当程序指针变为单个黄色机器人，表示当前行（）。
A、处于预备状态B、处于激活状态C、有运动D、当前没有任何操作正确答案：C7.世界坐标系是系统的绝对坐标系，世界坐标系又称为（）。
A、关节参考坐标系B、全局参考坐标系C、大地坐标系D、工具参考坐标系正确答案：C8. 无人机整机维保记录是保证无人机维护维修质量的重要依据，维保记录填写规范具体要求有（）。
印由专人按填写标准对记录单进行填写＠记录单应及时填写，不得晚于1个工作日＠填写内容要求完整、规范、不得缺项、准确无误。
A、心＠B、®®C、心＠＠D、心＠正确答案：C9.机器人就是将实现人类的腰、屑、大臂、小臂、手腕、手以及手指的运动的机械组合起来，构造成能够传递像人类一样运动的机械。
机械技术就是实现这种（）的技术。
A、运动能量B、运动传递C、都不是D、运动快慢正确答案：B10. 无人机云台的安装正确步骤是（）。
切与无人机机架紧固件连接＠线路连接＠遥控器通道配置＠运动相机安装＠通电试机A、®®也＠）雹）B、®®@也雹）C、＠也＠＠雹）D、心＠＠＠雹）正确答案： D11.过程控制的主要特点不包括()。
仪表试题（带答案）一、填空题A类1、在国际单位制中，体积流量的单位有（m3/h l/s），质量流量的单位有（Kg/s T/h）。
2、单位时间内通过管道截面积的流体量，称为瞬时流量，测量流量的方法大致可分为（容积法）、（速度法）、（质量法）。
3、用节流件测量流量时，节流件前后的压力、流速都有变换，在利用伯努利方程式计算流量时，流量和差压的（平方根）成正比。
4、标准节流装置有（孔板）、（喷嘴）和（文丘利管）。
5、体积流量单位换算：3.6m3/h=（ 1 ）L/s。
6、节流装置一般是由（节流元件）,（取压装置）和测量管三部分组成。
7、声音的频率（高），则声束尖锐，声能集中，但传播过程中衰减（大）。
在超声波流量计中，小管道传感器的声音发射频率（高），大管道传感器的声音发射频率（低）。
8、当流量以体积表示时称为体积流量，单位有（m3/h,L/s）；当流体量以质量表示时称为质量流量，单位有（Kg/s,T/h）。
9、物位是指（液位、料位和相界面）的总称。
10、按工作原理分，物位测量仪表可分为（直读式）、（浮力式）、（静压式）、（电磁式）、（核辐射式）、（声波式）等类型。
11、汽包水位表主要有（云母水位计）、（双色水位计）、（差压式电子水位计）、（电接点水位计）。
12、差压式水位计的工作原理是把（液位高度）变化转换成（差压）变化。
B类13、管道内的流体速度，一般情况下在（管道中心线）处的流速最大，在（管壁）处的流速等于零。
14、节流孔板前的直管段一般要求（10）D孔板后的直管段一般要求（5）D。
为了正确测量，孔板前的直管段最好（30~50）D，特别是孔板前有泵或调节阀时，更应如此。
15、转子流量计的浮子的材料是（不锈钢）、（铝）、（塑料）等，在使用中可根据流体的（物理）性质加以使用。
16、超声波流量计是一种（非接触式）流量测量仪表，可测量（液体）（气体）介质的体积流量。
17、流体的密度与（温度）和（压力）有关，其中气体的密度随（温度）的升高而减少，随（压力）的增大而增大；液体的密度则主要随（温度）升高而减少，而与（压力）关系不大。
仪表考试试题一、选择题1.检修规程规定可燃、有毒气体报警器零点调整要求每（）进行一次。
A.3个月B.半年C.1年D.一个月2.P+F隔离安全栅中的KFD2-SCD-EX1.LK是（）类型安全栅。
A.AIB.DIC.AOD.DO3.在自控图纸中，带控制点的工艺流程图，常用（）表示孔板。
B. C.4.当液面由最低到最高时，浮筒所受的浮力（）A.增加B.减少C.不变5.热电偶输出电压与（）有关。
A.两端温度B.热端温度C.两端温度、电极材料D.两端温度、电极材料及长度6.压力式温度计中的毛细管越长，则仪表的反应时间越（）。
A.快B.慢C.不变D.无规律7.浮力式液位计中属于变浮力的是（）。
A.浮筒B.浮球8.电气转换器是把4~20mA的直流信号转换成（）的标准气动压力信号。
A.4~20mAB.1~5VC.20~100KpaD.0~100Kpa9.巡检时发现调节阀或切断阀风线漏风或仪表附件漏风时，如何处理（）。
A.直接紧固B.开具作业票，确认工艺人员采取安全措施，且必须有监护人员才能作业10.在管道上安装孔板时，如果将方向装反了，会造成（）。
A.差压不变B.差压变小C.差压变大D.无影响11.合金钢部件安装前需要进行（）。
A.热处理B.电镀C.材料分析D.光谱分析12.用单法兰液位计测量敞口容器液位，液位计已校验好，后工艺人员将取压口位置下移了一段位置，则仪表指示（）。
A.不变B.上升C.下降D.无法确定13.用砂轮机时操作人员应站在砂轮的（）。
A.正面B.侧面C.中间D.背面.14.用电钻或冲击钻开孔时，应将钻头顶在工作面再开孔，以（）。
A.避免打空B.加快速度C.防止跑偏D.减震15.气体泄漏检测器的报警设定值是（）。
A.15%LELB.20%LELC.25%LELD.5%LEL16.仪表额精度级别指的是仪表的（）。
A.误差B.基本误差C.最大误差D.允许误差E.基本误差的最大允许值17.3300系列涡流传感器系统借助于探头顶端与被观察的导体表面之间的间隙来测量振动及位移，并装换为与之成（）信号送至监视器。
化工仪表工试题
姓名单位得分
一．填空题：
1．热电偶电势与热电偶材料和结点温度有关，与偶丝的粗细和长短无关。
2．前馈调节是根据扰动量来进行的调节，通常产生静态偏差，需要由负反馈回路克服。
3．DCS系统一般有3个地，安全保护地、仪表信号地、本安地。
4．在PID调节中比例作用是依据偏差大小来动作的，在系统中起着稳定被调参数的作用；积分作用是依据偏差是否存在来动作的，在系统中起着消除余差的作用；微分作用是依据偏差变化速度来动作的，在系统中起着超前调节的作用。
5．局部网络常见的拓朴结构有星形、环形、总线形三种结构。
6．自动控制系统按其基本结构形式可分为闭环自动控制系统和开环自动控制系统。
在闭环自动控制系统中，按照设定值的不同形式又可分为定值控制系统、随动控制系统、程序控制系统。
7．某数字电压表，在10V量程的允许基本误差为±（0.02%Ux＋0.005%Um），该表在测量5V电压时的实际相对误差为0.03。
8．如果一个调节通道存在两个以上的干扰通道，从系统动态角度考虑，时间常数小的干扰通道对被调参数影响显着，时间常数大的调节通道对被调参数影响小。
9．在进行变送器输出的小信号切除时，需要设定两个参数，一是切除点，二是切除模式。
10．一个完整的计算机系统由硬件系统和软件系统组成，CPU属于硬件系统，Windows2000属于软件系统。
二．判断题：
1．由于电磁流量变送器和化工管道紧固在一起，可以不必再接地。
（×）2．本质安全线路和非本质安全线路不能用一根电缆，但可以合穿一根保护套。
（×）3．一个线性调节系统的稳定性取决于干扰作用的形式及强弱。
（×）4．安全栅的接地应和安全保护地相接。
（×）5．灵敏度数值越大，仪表越灵敏。
（√）6．当用单法兰变送器测量开口容器时，变送器要进行零点负迁移调整。
（×）7．转子流量计的压力损失随流量大小而改变。
（×）8．电磁流量计输出与介质流量有线性关系。
（√）9．在相同的温度范围内，分度号Pt100的热电阻比Pt10的热电阻变化范围大，因而
灵敏度高。
（√）10．用电容液位计测量导电液体的液位时，液位变化相当于两电极的介电常数在变化。
（×）三．选择题（可选择一个答案，也可多项选择，10分）
1．调节系统的稳定性是对调节系统最基本的要求，稳定调节过程的衰减率Ψ应该是C A.Ψ=0 B. Ψ＜0 C. 0＜Ψ＜1 D. Ψ=1
2．三只电阻相并联，它们的电阻比依次是1：3：5，所以通过这三只电阻的电流强度之比是C
A.1:3:5
B.5:3:1
C.15:5:3
3．差压式流量计测得的流速是B
A.管截面平均流速
B.直径D上的平均流速
C.点流速
4．选择调节参数应尽量使调节通道的B、C、D
A.功率比较大
B.放大系数适当大
C.时间常数适当小
D.滞后时间适量小
E.偏差信号尽量小
5．DCS系统最佳环境温度和最佳相对湿度分别是D
A.(15±5)℃，40%～90%
B. (20±5)℃，20%～80%
B.(25±5)℃，20%～90% D. (20±5)℃，40%～80%
6．电擦除可编程只读存储器的代号为D
A.ROM
B.RAM
C.EPROM
D.EEPROM
7．用开关A和B串联来控制一电笛，若用L来表示电笛的状态，则逻辑表达式可表示为A
A.L=AB
B.AB
C.L =A+B
D.L=B A
8．某容器内压力为1MPa ，为测量它，应选用量程为B 、C 的工业压力表。
A.0～1MPa
B. 0～1.6MPa
C. 0～2.5MPa
D.0～4.0MPa
9．雷达液位计的微波传播时不受A 、B 、C 、D 因素影响。
A.介质温度
B.介质压力
C.介质密度
D.介质PH 值
10．测温元件在有强腐蚀介质的设备上安装时，应选用B 方式进行固定。
A.螺纹
B.法兰
C.对焊
D.金属胶密封
四．计算题：（30分）
1．如图所示方块图，当输入为阶跃变化时，写出输出函数。
答：其传递函数可用简化方法求得：
C
G （S ）=)1/(1)1/(21212121G H G G G H G G +++=2
121211G G G H G G ++ ∵ R （S ）=S
1 ∴ C （S ）=
S G G G H G G )1(212121++ 2．某节流装置在设计时，介质的密度为520kg/m 3，而在实际使用时，介质的密度为480kg/m 3，如果设计时，差压变送器输出100KPa 对应电流为50t/h ，则实际使用时对应流量为多少？ 解：M 实=M 设设实ρρ/ =50520/480=48.04（t/h ）
3．生产中欲连续测量液体的密度，被测液体密度在min ρ至m ax ρ间变化。
请设计一种利用差压变送器来连续测量液体密度的方案，请画出设计草图并回答下列问题：（1）变送器的量程应如何选择？（2）迁移量是多少？（3）列出仪表输出信号P 出与液体密度ρ之间的关系
式。
解：因需连续测量液体的密度，故设计一开口
溢流容器；因被测液体的密度一般变化较小，
往往用小量程变送器，所以正迁移量较大，容
量可能超过变送器允许的最大迁移量，故在负
压室侧加一标准液柱，尽量使迁移量为零，设
计草图如左。
（1） 变送器量程∆p=H m ax ρg －H min ρg=H （m ax ρ－min ρ）g
（2） 当被测液体密度最低时，变送器正、负压室压力p +、p －分别为：
p += H min ρg p －=h 0ρ0g
于是迁移量程∆p= p +－p －= H min ρg －h 0ρ0g
当∆p ＞0时，为正迁移，迁移量为（H min ρg －h 0 g ρ0）
当∆p=0时，迁移量为零，无迁移
当∆p ＜0时，为负迁移，迁移量为（H min ρg －h 0ρ0 g ）
（3） 设K=∆p 出/∆p 入=（p 出max －p 出min ）/（H m ax ρg －H m in ρg ）
p 出=K （H ρx g －H min ρg ）+ p 出min =g g H H p p min max min max ρρ--出出·H （ρx －min ρ）g+ p 出min =min
max min max ρρ--出出p p ·（ρx －min ρ）+ p 出min 五．简答题：（30分）
1．有的压力表背面有个小圆孔，这是起什么作用？
答：当压力表用于测量气体或有毒液体时，夺力表背面有一小圆孔（用橡胶塞堵死）。
当发生了弹簧管或连接处破裂、泄漏时，表壳内压力会从小孔里泄压，以防发生伤害。
2．用孔板测量流量，为什么说孔板装在调节阀前是合理的？
答：在节流装置瘕量流量的理论推导中，理论上假设流体流动是连续的，并且流体流动过程中遵守能量守恒定律，孔板不能安装在气液两相并存的地方，以免增大测量误差，有的
液体经调节阀后会有部分汽化，产生汽液两相共存。
3．均匀调节系统与常规调节系统的区别是什么？
答：（1）均匀调节系统从结构上看与常规调节系统无差别。
（2）均匀调节系统与常规调节系统的区别在于调节规律上的区别，一般均匀调节系统不宜选用PID调节规律。
