仪表试题(计算)

仪表热工专业试题及答案一、选择题（每题2分，共20分）1. 温度测量中常用的温度计类型是：A. 压力式温度计B. 电阻式温度计C. 热电偶温度计D. 流量计答案：C2. 热电偶的工作原理是基于：A. 热膨胀原理B. 热电效应C. 热传导原理D. 热辐射原理答案：B3. 以下哪个不是压力变送器的输出信号类型：A. 4-20mAB. 0-10VC. 0-100mAD. 0-1000Ω答案：D4. 流量计中，用于测量气体流量的是：A. 转子流量计B. 涡街流量计C. 电磁流量计D. 涡轮流量计答案：B5. 在热工自动化控制系统中，PID控制器的P代表：A. 比例（Proportional）B. 积分（Integral）C. 微分（Derivative）D. 预设（Pre-set）答案：A6. 以下哪个不是热工仪表的校准方法：A. 比较法B. 替代法C. 直接法D. 间接法答案：C7. 以下哪个是热工仪表的校准设备：A. 标准电阻箱B. 标准电流源C. 标准电压源D. 所有选项都是答案：D8. 热电偶的补偿导线的作用是：A. 延长热电偶长度B. 补偿热电偶与冷端之间的温差电势C. 保护热电偶不受损坏D. 转换热电偶信号答案：B9. 以下哪个不是热工仪表的误差来源：A. 仪器误差B. 环境误差C. 人为误差D. 以上都是答案：D10. 热工仪表的标定周期通常由哪个因素决定：A. 仪表的精度等级B. 仪表的使用频率C. 仪表的工作环境D. 所有选项都是答案：D二、判断题（每题1分，共10分）1. 热电偶的冷端温度必须保持恒定，通常为0℃。

（对）2. 热电偶的热电势与温度成正比。

（错）3. 热工仪表的校准可以提高测量的准确性。

（对）4. 所有类型的流量计都可以测量气体流量。

（错）5. PID控制器中的I代表积分（Integral）。

（对）6. 热电偶的补偿导线可以随意选择。

（错）7. 热工仪表的标定周期越长越好。

化工仪表工试题姓名单位得分一．填空题：1．热电偶电势与热电偶材料和结点温度有关，与偶丝的粗细和长短无关。

2．前馈调节是根据扰动量来进行的调节，通常产生静态偏差，需要由负反馈回路克服。

3．DCS系统一般有3个地，安全保护地、仪表信号地、本安地。

4．在PID调节中比例作用是依据偏差大小来动作的，在系统中起着稳定被调参数的作用；积分作用是依据偏差是否存在来动作的，在系统中起着消除余差的作用；微分作用是依据偏差变化速度来动作的，在系统中起着超前调节的作用。

5．局部网络常见的拓朴结构有星形、环形、总线形三种结构。

6．自动控制系统按其基本结构形式可分为闭环自动控制系统和开环自动控制系统。

在闭环自动控制系统中，按照设定值的不同形式又可分为定值控制系统、随动控制系统、程序控制系统。

7．某数字电压表，在10V量程的允许基本误差为±（%Ux＋%Um），该表在测量5V电压时的实际相对误差为。

8．如果一个调节通道存在两个以上的干扰通道，从系统动态角度考虑，时间常数小的干扰通道对被调参数影响显着，时间常数大的调节通道对被调参数影响小。

9．在进行变送器输出的小信号切除时，需要设定两个参数，一是切除点，二是切除模式。

10．一个完整的计算机系统由硬件系统和软件系统组成，CPU属于硬件系统，Windows2000属于软件系统。

二．判断题：1．由于电磁流量变送器和化工管道紧固在一起，可以不必再接地。

（×）2．本质安全线路和非本质安全线路不能用一根电缆，但可以合穿一根保护套。

（×）3．一个线性调节系统的稳定性取决于干扰作用的形式及强弱。

（×）4．安全栅的接地应和安全保护地相接。

（×）5．灵敏度数值越大，仪表越灵敏。

（√）6．当用单法兰变送器测量开口容器时，变送器要进行零点负迁移调整。

（×）7．转子流量计的压力损失随流量大小而改变。

（×）8．电磁流量计输出与介质流量有线性关系。

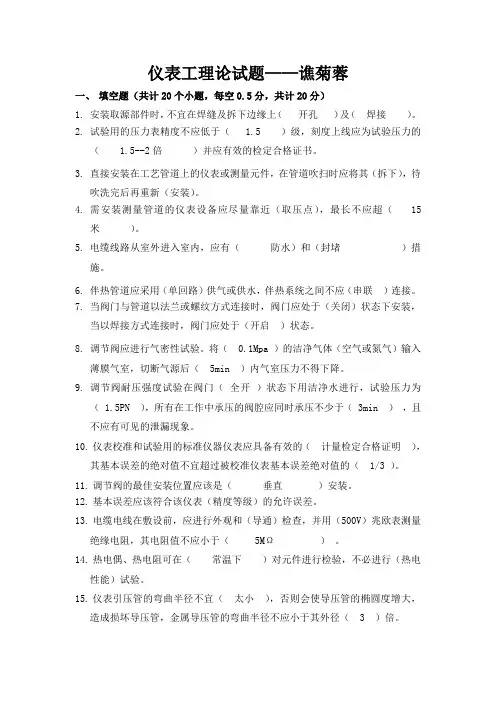

仪表工理论试题——谯菊蓉一、填空题（共计20个小题，每空0.5分，共计20分）1.安装取源部件时，不宜在焊缝及拆下边缘上（开孔）及（焊接）。

2.试验用的压力表精度不应低于（ 1.5 ）级，刻度上线应为试验压力的（ 1.5--2倍）并应有效的检定合格证书。

3.直接安装在工艺管道上的仪表或测量元件，在管道吹扫时应将其（拆下），待吹洗完后再重新（安装）。

4.需安装测量管道的仪表设备应尽量靠近（取压点），最长不应超（ 15米）。

5.电缆线路从室外进入室内，应有（防水）和（封堵）措施。

6.伴热管道应采用（单回路）供气或供水，伴热系统之间不应（串联）连接。

7.当阀门与管道以法兰或螺纹方式连接时，阀门应处于（关闭）状态下安装，当以焊接方式连接时，阀门应处于（开启）状态。

8.调节阀应进行气密性试验。

将（ 0.1Mpa ）的洁净气体（空气或氮气）输入薄膜气室，切断气源后（ 5min ）内气室压力不得下降。

9.调节阀耐压强度试验在阀门（全开）状态下用洁净水进行，试验压力为（ 1.5PN ），所有在工作中承压的阀腔应同时承压不少于（ 3min ），且不应有可见的泄漏现象。

10.仪表校准和试验用的标准仪器仪表应具备有效的（计量检定合格证明），其基本误差的绝对值不宜超过被校准仪表基本误差绝对值的（ 1/3 ）。

11.调节阀的最佳安装位置应该是（垂直）安装。

12.基本误差应该符合该仪表（精度等级）的允许误差。

13.电缆电线在敷设前，应进行外观和（导通）检查，并用（500V）兆欧表测量绝缘电阻，其电阻值不应小于（ 5MΩ）。

14.热电偶、热电阻可在（常温下）对元件进行检验，不必进行（热电性能）试验。

15.仪表引压管的弯曲半径不宜（太小），否则会使导压管的椭圆度增大，造成损坏导压管，金属导压管的弯曲半径不应小于其外径（ 3 ）倍。

16.浮筒液位计的安装应使正常液位或分界液位处于浮筒(中心),并便于操作和维护，浮筒垂直安装，其垂直允许偏差为（ 2mm/m ）。

仪表考试试题
一、选择题
1. 以下哪项不是仪表的常见分类？
A. 压力仪表
B. 温度仪表
C. 流量仪表
D. 时间仪表
2. 仪表在工业自动化中的主要作用是什么？
A. 监测生产过程
B. 控制设备运行
C. 记录生产数据
D. 维护设备保养
3. 以下哪个单位通常用于描述温度仪表的测量范围？
A. 摄氏度（℃）
B. 米（m）
C. 千帕（kPa）
D. 瓦特（W）
4. 实验室用仪表标定时，常用的标准器是什么？
A. 恒温槽
B. 多用电桥
C. 标定仪表
D. 循环泵
5. 仪表的精度是指什么？
A. 测量结果的准确性
B. 测量结果的重复性
C. 测量结果的稳定性
D. 测量结果的范围
二、填空题
6. 仪表的基本功能是__________。

7. 仪表的测量结果通常以__________显示。

8. 仪表校正时应使用__________进行标定。

9. 在实际应用中，仪表的精度应保证在__________之内。

10. 仪表的保养保养常用的方法包括__________、__________等。

三、简答题
11. 仪表的工作原理是什么？简要描述。

12. 请说明仪表在工业生产中的重要性。

13. 仪表的保养保养措施有哪些？请列举并说明。

以上为仪表考试试题，请认真作答。

祝你顺利通过考试！。

仪表试题（一）一填空题：（1×25分）1．为了保证压力表的连接处严密不漏，安装时，应根据被测压力的特点和介质性质加装适当的密封垫片。

测氧气压力时，不得使用浸油垫片、有机化合物垫片；测量乙炔压力时，不得使用铜垫片。

2．晶体二极管具有单向导电的特性，即正向电阻小，反向电阻大的特点。

3．DCS系统的英文名字是 DISTRIBUTED CONTROL SYSTEM 中文全称是集散型控制系统又称为分散型控制系统。

一般由控制器、 I/O板、操作站、通讯网络、图形及编程软件组成。

4．在自动检测与自动控制系统中，安全栅处于现场仪表与控制室仪表之间，与变送器配合使用的叫输入式安全栅，它的作用是为变送器供电并把来自变送器的4~20mA信号转换成与之隔离的4~20mA信号输出。

5．在线酸度计（PH）通常选择的标定点有 4.00 、 6.86 、 9.18 ，其中当被测物质为酸性的时候应选择 4.00 和 6.86 两点。

6．我公司现用的各种控制阀门大多数为气开型，其在一般情况下为关状态。

二选择题：（3×10）1．压力表的使用范围一般在它量程的1/3～2/3处。

如果超过了2/3，则（ C ）A．接头或焊口要漏B．压力表的传动机构要变形C．时间长了精度要下降D．容易损坏压力表2．差压式流时计中，应用最广的是（ D ）。

A、文丘里管B、喷嘴C、文丘里喷嘴D、孔板3．调节系统中调节器正，反作用的确定是依据:( B )Ａ．实现闭环回路的正反馈Ｂ．实现闭环回路的负反馈Ｃ．系统放大倍数恰到好处Ｄ．生产的安全性4. 某容器内的压力为1MPa，为了测量它，应选用量程为（B C ）的工业压力表Ａ．0~１MPa；Ｂ．0~1.6MPa ；Ｃ．0~2.5MPa ；Ｄ．0~4.0MPa ．5. 转子流量计必须（ A ）安装A.垂直B.水平6. 在稀酸溶液中，ＰＨ值增加时，溶液的酸性( C )Ａ．增加Ｂ．不变Ｃ．减弱7. 压力表的使用范围一般在它量程的1/3～2/3处。

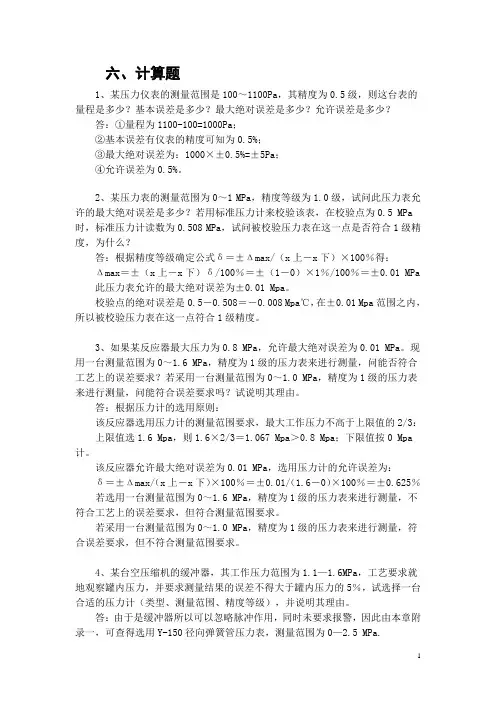

六、计算题1、某压力仪表的测量范围是100～1100Pa，其精度为0.5级，则这台表的量程是多少？基本误差是多少？最大绝对误差是多少？允许误差是多少？答：①量程为1100-100=1000Pa；②基本误差有仪表的精度可知为0.5%；③最大绝对误差为：1000×±0.5%=±5Pa；④允许误差为0.5%。

2、某压力表的测量范围为0～1 MPa，精度等级为1.0级，试问此压力表允许的最大绝对误差是多少？若用标准压力计来校验该表，在校验点为0.5 MPa 时，标准压力计读数为0.508 MPa，试问被校验压力表在这一点是否符合1级精度，为什么？答：根据精度等级确定公式δ＝±Δmax/（x上－x下）×100％得：Δmax＝±（x上－x下）δ/100％＝±（1－0）×1％/100％＝±0.01 MPa 此压力表允许的最大绝对误差为±0.01 Mpa。

校验点的绝对误差是0.5－0.508＝－0.008 Mpa℃，在±0.01 Mpa范围之内，所以被校验压力表在这一点符合1级精度。

3、如果某反应器最大压力为0.8 MPa，允许最大绝对误差为0.01 MPa。

现用一台测量范围为0～1.6 MPa，精度为1级的压力表来进行测量，问能否符合工艺上的误差要求？若采用一台测量范围为0～1.0 MPa，精度为1级的压力表来进行测量，问能符合误差要求吗？试说明其理由。

答：根据压力计的选用原则：该反应器选用压力计的测量范围要求，最大工作压力不高于上限值的2/3：上限值选1.6 Mpa，则1.6×2/3＝1.067 Mpa＞0.8 Mpa；下限值按0 Mpa 计。

该反应器允许最大绝对误差为0.01 MPa，选用压力计的允许误差为：δ＝±Δmax/（x上－x下）×100％＝±0.01/（1.6－0）×100％＝±0.625％若选用一台测量范围为0～1.6 MPa，精度为1级的压力表来进行测量，不符合工艺上的误差要求，但符合测量范围要求。

电气仪表测试题及答案一、选择题（每题2分，共20分）1. 电流表的内阻应该：A. 很大B. 很小C. 适中D. 无影响答案：B2. 电压表的内阻应该：A. 很大B. 很小C. 适中D. 无影响答案：A3. 以下哪个不是电气仪表的常见故障？A. 指针卡阻B. 读数不准确C. 电源线断路D. 电压表读数过高答案：D4. 电气仪表的校准周期通常为：A. 1年B. 2年C. 3年D. 不需要校准答案：B5. 测量电阻时，应使用：A. 电流表B. 电压表C. 电阻表D. 功率表答案：C6. 测量电流时，电流表应该：A. 串联在电路中B. 并联在电路中C. 与被测设备并联D. 与被测设备串联答案：A7. 测量电压时，电压表应该：A. 串联在电路中B. 并联在电路中C. 与被测设备并联D. 与被测设备串联答案：B8. 测量功率时，需要同时测量：A. 电压和电流B. 电压和电阻C. 电流和电阻D. 电压、电流和电阻答案：A9. 测量电能时，使用的仪表是：A. 电能表B. 电流表C. 电压表D. 功率表答案：A10. 电气仪表的精度等级通常用：A. 百分比B. 绝对值C. 相对值D. 以上都不是答案：A二、填空题（每空2分，共20分）1. 电流表的工作原理基于________原理。

答案：电磁感应2. 电压表的工作原理基于________原理。

答案：静电感应3. 电阻表通常使用________测量电阻。

答案：欧姆表4. 电气仪表的校准是为了确保测量结果的________。

答案：准确性5. 测量电流时，电流表应________在电路中。

答案：串联6. 测量电压时，电压表应________在电路中。

答案：并联7. 功率的计算公式是________。

答案：P=U*I8. 电能表用于测量电路中的________。

答案：电能消耗9. 电气仪表的精度等级通常用百分比表示，例如0.5%表示测量值与真实值之间的误差不超过________。

解：Δx允＝±α％×（xmax－xmin）
＝±0.5％×（1计的允许误差为±5℃。
3、已知一压力表的精确度等级为1.5级，量程为0～10MPa，求该仪表的允许误差。
解：Δx允＝10×（±1.5％）
＝±0.15（MPa）
6、选一压力表，测量最大值不超过15MPa，最小值不低于14.5MPa的压力，要求保证最小值的相对误差不超过1％，求所选用压力表的量程和精确度等级。
解：选用压力表测量上限值＝3/2×测量压力值＝3/2×15＝22.5（MPa）
选用压力表量程为0～25MPa。
选用压力表的精确度等级：δ≤〔（14.5×1％）/25〕×100％＝0.58％
答：该表的允许误差为±0.15MPa。
4、在仪表中需绕制一个R＝30Ω的电阻，用长度L＝15m的锰铜线，试计算所需导线的横截面S（锰铜线的电阻率ρ＝0.42×10-6Ω.m）。
解：由公式R=ρL/S,得
S=ρL/S=0.42×10-6×15/30=0.21(mm2)
答：所需导线的横截面为0.21mm2
5、有一块压力真空表，精确度等级为1级，真空部分为0～760mmHg,压力部分为0～1.6MPa，求该表的允许误差。
解：此表真空部分的760mmHg近似为0.1MPa，为计算方便，将760mmHg以0.1MPa计算。
Δx允＝（0.1+1.6）×（±1％）＝±0.17（MPa）
答：该表的允许误差为±0.17MPa。
选用0.5级表。
答：所选用压力表的量程为0～25MPa,精确度等级为0.5级。
7、测量200mm水位，而仪表指示值为208mm，试问试问表的绝对误差是多少？
解：绝对误差＝测量值－真实值＝208－200＝8（mm）

仪表考试试题一、选择题1.检修规程规定可燃、有毒气体报警器零点调整要求每（）进行一次。

A.3个月B.半年C.1年D.一个月2.P+F隔离安全栅中的KFD2-SCD-EX1.LK是（）类型安全栅。

A.AIB.DIC.AOD.DO3.在自控图纸中，带控制点的工艺流程图，常用（）表示孔板。

B. C.4.当液面由最低到最高时，浮筒所受的浮力（）A.增加B.减少C.不变5.热电偶输出电压与（）有关。

A.两端温度B.热端温度C.两端温度、电极材料D.两端温度、电极材料及长度6.压力式温度计中的毛细管越长，则仪表的反应时间越（）。

A.快B.慢C.不变D.无规律7.浮力式液位计中属于变浮力的是（）。

A.浮筒B.浮球8.电气转换器是把4~20mA的直流信号转换成（）的标准气动压力信号。

A.4~20mAB.1~5VC.20~100KpaD.0~100Kpa9.巡检时发现调节阀或切断阀风线漏风或仪表附件漏风时，如何处理（）。

A.直接紧固B.开具作业票，确认工艺人员采取安全措施，且必须有监护人员才能作业10.在管道上安装孔板时，如果将方向装反了，会造成（）。

A.差压不变B.差压变小C.差压变大D.无影响11.合金钢部件安装前需要进行（）。

A.热处理B.电镀C.材料分析D.光谱分析12.用单法兰液位计测量敞口容器液位，液位计已校验好，后工艺人员将取压口位置下移了一段位置，则仪表指示（）。

A.不变B.上升C.下降D.无法确定13.用砂轮机时操作人员应站在砂轮的（）。

A.正面B.侧面C.中间D.背面.14.用电钻或冲击钻开孔时，应将钻头顶在工作面再开孔，以（）。

A.避免打空B.加快速度C.防止跑偏D.减震15.气体泄漏检测器的报警设定值是（）。

A.15%LELB.20%LELC.25%LELD.5%LEL16.仪表额精度级别指的是仪表的（）。

A.误差B.基本误差C.最大误差D.允许误差E.基本误差的最大允许值17.3300系列涡流传感器系统借助于探头顶端与被观察的导体表面之间的间隙来测量振动及位移，并装换为与之成（）信号送至监视器。

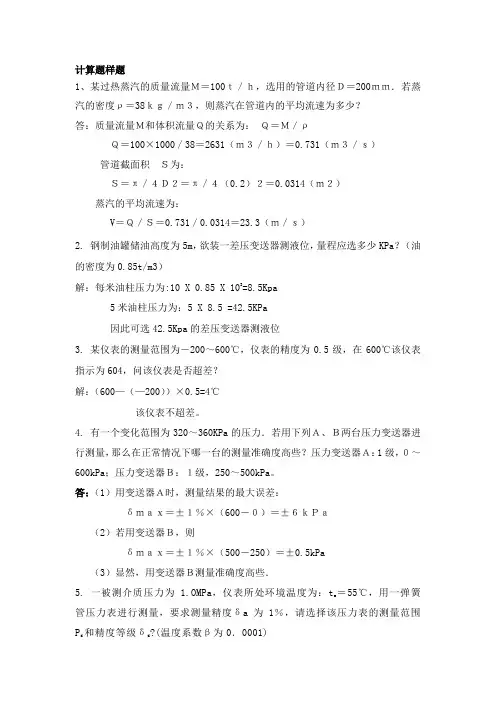

计算题样题1、某过热蒸汽的质量流量Ｍ＝100ｔ／ｈ，选用的管道内径Ｄ＝200ｍｍ．若蒸汽的密度ρ＝38ｋｇ／ｍ３，则蒸汽在管道内的平均流速为多少？答：质量流量Ｍ和体积流量Ｑ的关系为：Ｑ＝Ｍ／ρＱ＝100×1000／38＝2631（ｍ３／ｈ）＝0.731（ｍ３／ｓ）管道截面积Ｓ为：Ｓ＝π／４Ｄ２＝π／４（0.2）２＝0.0314（ｍ２）蒸汽的平均流速为：V＝Ｑ／Ｓ＝0.731／0.0314＝23.3（ｍ／ｓ）2. 钢制油罐储油高度为5m，欲装一差压变送器测液位，量程应选多少KPa？（油的密度为0.85t/m3）解：每米油柱压力为:10 X 0.85 X 103=8.5Kpa5米油柱压力为：5 X 8.5 =42.5KPa因此可选42.5Kpa的差压变送器测液位3. 某仪表的测量范围为－200～600℃，仪表的精度为0.5级，在600℃该仪表指示为604，问该仪表是否超差？解：（600—（—200））×0.5=4℃该仪表不超差。

4. 有一个变化范围为320～360KPa的压力．若用下列Ａ、Ｂ两台压力变送器进行测量，那么在正常情况下哪一台的测量准确度高些？压力变送器Ａ：1级，０～600kPa；压力变送器Ｂ：１级，250～500kPa。

答：（1）用变送器Ａ时，测量结果的最大误差：δｍａｘ＝±１％×（600－０）＝±６ｋＰａ（2）若用变送器Ｂ，则δｍａｘ＝±１％×（500－250）＝±0.5kPa（3）显然，用变送器Ｂ测量准确度高些．5. 一被测介质压力为 1.OMPa，仪表所处环境温度为：ta＝55℃，用一弹簧管压力表进行测量，要求测量精度δa为1％，请选择该压力表的测量范围Pd 和精度等级δd?(温度系数β为0．0001)答：根据规定，被测值不超过仪表量程Pd 的2／3，则有2／3Pd≥Pa，Pd≥3／2Pa=3／2×1．O＝1．5MPa所以压力表的测量范围应选择0一1．6MPa。

仪表试题及答案一、选择题（每题2分，共20分）1. 以下哪项不是仪表的基本功能？A. 测量B. 显示C. 记录D. 娱乐2. 仪表的精度等级通常用哪个字母表示？A. AB. BC. CD. D3. 仪表的量程选择应遵循什么原则？A. 尽可能大B. 尽可能小C. 适中D. 随意选择4. 仪表的校准周期通常由哪个因素决定？A. 制造商规定B. 使用频率C. 使用环境D. 用户偏好5. 以下哪个不是数字仪表的优点？A. 精度高B. 稳定性好C. 易受电磁干扰D. 易于集成6. 仪表的误差可以分为哪两种？A. 系统误差和随机误差B. 绝对误差和相对误差C. 静态误差和动态误差D. 测量误差和计算误差7. 仪表的校准通常需要使用什么设备？A. 标准件B. 传感器C. 放大器D. 电源8. 仪表的维护和保养通常包括哪些内容？A. 清洁B. 校准C. 更换零件D. 所有上述9. 仪表的显示方式有哪些？A. 指针式B. 数字式C. 图像式D. 所有上述10. 仪表的故障诊断通常采用哪些方法？A. 视觉检查B. 听觉检查C. 功能测试D. 所有上述二、填空题（每题2分，共20分）1. 仪表的测量范围是指从______到最大测量值的范围。

2. 仪表的灵敏度是指在测量范围内，输出变化与______变化的比值。

3. 仪表的稳定性是指在一定时间内，仪表输出的______程度。

4. 仪表的线性度是指输出与输入的______关系。

5. 仪表的响应时间是指从输入变化到输出达到______的时间。

6. 仪表的分辨率是指仪表能够区分的最小______。

7. 仪表的过载能力是指仪表能够承受的超过______的输入值。

8. 仪表的抗干扰能力是指仪表在______环境下仍能正常工作的能力。

9. 仪表的校准误差是指在校准过程中，测量值与______值之间的差异。

10. 仪表的使用寿命是指仪表从开始使用到______的时间。

三、简答题（每题10分，共30分）1. 简述仪表的校准过程。

仪表测试题及答案一、选择题（每题2分，共20分）1. 以下哪项不是仪表的基本功能？A. 测量B. 显示C. 记录D. 计算2. 仪表的精度等级通常用哪个字母表示？A. AB. BC. CD. D3. 仪表的量程是指：A. 仪表能测量的最大值B. 仪表能测量的最小值C. 仪表能测量的最大值和最小值之间的范围D. 仪表的精度4. 以下哪种传感器不属于压力传感器？A. 应变式B. 电容式C. 电感式D. 光电式5. 仪表的校准周期通常由哪个因素决定？A. 仪表的精度B. 仪表的使用频率C. 仪表的类型D. 仪表的使用环境二、填空题（每空1分，共10分）6. 仪表的________是指仪表在规定的条件下，测量值与真实值之间的差异。

7. 仪表的________等级表示仪表的准确度，通常分为0.1、0.2、0.5、1.0、1.5、2.5、5.0等级别。

8. 仪表的________是指仪表在测量过程中，读数的稳定性和一致性。

9. 仪表的________是指仪表在测量过程中，对环境变化的适应能力。

10. 仪表的________是指仪表在测量过程中，对测量对象的干扰能力。

三、简答题（每题5分，共20分）11. 简述仪表的校准方法。

12. 说明仪表的维护和保养的重要性。

13. 描述仪表的误差来源及其对测量结果的影响。

14. 阐述仪表的标定过程及其意义。

四、计算题（每题10分，共20分）15. 某仪表的量程为0-100V，精度等级为0.5级。

若测量值为50V，求其可能的最大误差。

16. 假设有一台仪表，其测量值为100mV，已知其绝对误差为±0.5mV。

求该仪表的相对误差。

五、案例分析题（每题15分，共30分）17. 某工厂使用一台压力仪表测量锅炉的压力。

仪表的量程为0-10MPa，精度等级为0.5级。

若锅炉的压力为5MPa，求该仪表的测量误差范围。

18. 某实验室使用一台温度仪表测量室温。

仪表的量程为-50℃至150℃，精度等级为0.1级。

仪表与控制试题一、选择题1.仪表是指用于测量、检测和控制过程参数的设备，其作用是（）。

A.显示过程参数值B.调节过程参数值C.控制过程参数值D.以上都是2.下列哪种仪表可以直接测量液体的流量？A.温度计B.压力计C.电表D.流量计3.在控制系统中，PID控制器是指（）。

A.比例控制器B.积分控制器C.微分控制器D.以上都是4.仪表的测量范围应（）。

A.合理选择B.按需求确定C.与被测参数保持一致D.以上都是5.以下哪个设备属于开闭环控制系统？A.水龙头B.电饭锅C.电视遥控器D.电磁炉二、填空题1.仪表的量程是指仪表所能测量的最大值与最小值之间的（）。

2.控制系统中的反馈信号通常用（）来表示。

3.比例控制器的输出信号与被控参数的偏差成（）关系。

4.仪表的精确度是指仪表的测量结果与真实值之间的（）。

5.仪表读数的变化范围称为（）。

三、简答题1.简述仪表的分类及其应用范围。

答：仪表按照测量物理量的不同，可以分为温度仪表、压力仪表、流量仪表等。

温度仪表主要用于测量物体的温度，如温度计、红外测温仪等；压力仪表用于测量气体或液体的压强，如压力计、压力传感器等；流量仪表则用于测量流体的流量，如流量计、涡轮流量计等。

不同类型的仪表广泛应用于工业自动化、环境监测、仪器仪表等领域。

2.什么是控制系统的闭环控制和开环控制？答：控制系统可以分为闭环控制和开环控制。

闭环控制是指在控制过程中，通过采集被控对象的反馈信号，并与设定值进行比较，对控制器的输出信号进行调整和修正，以达到使被控对象的输出接近设定值的目的。

开环控制则是指控制器仅根据设定值来控制输出信号，无法对被控对象的状态进行实时调整和修正。

闭环控制相较于开环控制更加准确和稳定，能够更好地适应外部环境的变化和干扰。

3.简述PID控制器的工作原理。

答：PID控制器是一种常用的控制器，其工作原理基于比例、积分和微分三个环节的组合。

比例环节根据被控参数与设定值之间的偏差大小，产生与偏差成比例的输出信号。

1．有一台测温仪表,其标尺范围为0～400℃,已知其绝对误差最大值 tmax＝5℃,则其相对百分误差为多少?2.一台精度为0、5级的电桥,下限刻度为负值,为全量程的25％,该表允许绝对误差就是1℃,试求该表刻度的上下限、3.有两台测温仪表,其测量范围分别就是0～800℃与600～1100℃,已知其最大绝对误差均为±6℃,试分别确定它们的精度等级.4.检定一块1、5级刻度为0～100kPa的压力表,发现在50kPa处的误差最大,为1、4kPa,其她刻度处的误差均小于1、4kPa,问这块压力表就是否合格。

5.有一个变化范围为320～360kPa的压力表,若用下列A、B两台压力变送器进行测量,那么在正常情况下哪台的测量准确度高些?压力变送器A:1级,O～600kPa;压力变送器B:l级,250～500kPa.6.1m水柱在4℃与标准重力加速度下所产生的压力为多少?7.一压力计的精度为0、5级,测量范围就是O～500kPa,它的最大允许误差为多少?8.调校1台量程范围为0～200kPa的压力变送器,当输入压力为150kPa时,输出电流为多少?9.有一块O～lOOkgf／cm2,精度为1、5级的普通弹簧管压力表,其校验结果如下,问此表就是否合格?标准表示值(kgf／cm2) 0 25 50 75 100被校表示值(kgf／cm2) 正行程0、1 24、6 49、8 74、2 99、8 反行程0、3 25、8 50、1 75、8 100注:lkgf／cm2≈ lO5Pa.10.一真空压力表量程范围为-100～500kPa,校验时最大误差发生在200kPa,上行程与下行程时校准表指示为194kPa与205kPa,问该表就是否满足其1、0级的精度要求?11.一台1151绝对压力变送器,量程范围为O～80kPa(绝压),校验时采用刻度范围为100～OkPa的标准真空压力计,若当地大气压力为98kPa,则当变送器输出为12mA时,真空压力计指示的读数为多少?12.一液位计的测量范围为0～1000mm,现测得液位为445mm,则用量程范围的百分数表示为多少?13.如图所示的吹气液位计,若ρ＝1、25 g／cm3,压力表指示49kPa,问此时液位高h为多少?14.计算如图所示的压力式液位计的调校量程范围及迁移量,已知hl＝5m,h2＝1m,ρ＝1.O g／cm3。

仪表专业考试试题及答案一、选择题（每题2分，共20分）1. 仪表的精度等级通常用哪个字母表示？A. AB. BC. CD. D2. 压力表的量程选择原则是什么？A. 与被测压力相等B. 略大于被测压力C. 略小于被测压力D. 远大于被测压力3. 在温度测量中，铂电阻温度计的测量范围通常是多少？A. -200℃ 至600℃B. -50℃ 至150℃C. 0℃ 至100℃D. 100℃ 至500℃4. 流量计中，用于测量气体流量的常用仪表是什么？A. 转子流量计B. 涡轮流量计C. 电磁流量计D. 涡街流量计5. 下列哪项不是变送器的功能？A. 信号转换B. 信号放大C. 信号隔离D. 信号存储6. 什么是热电偶的冷端补偿？A. 用冰水混合物补偿B. 用标准电阻补偿C. 用热电阻补偿D. 无需补偿7. 在自动化控制系统中，什么是开环控制系统？A. 系统输出与输入无关B. 系统输出与输入有关C. 系统输出与输入有反馈D. 系统输出与输入无反馈8. PID控制器中的P代表什么？A. 比例B. 积分C. 微分D. 比例积分9. 在自动化仪表中，什么是传感器的线性度？A. 传感器的精度B. 传感器的稳定性C. 传感器的响应速度D. 传感器输出与输入的关系10. 下列哪个不是仪表的维护要点？A. 定期校准B. 避免过载C. 随意更换部件D. 清洁保养二、判断题（每题1分，共10分）1. 仪表的量程选择应根据被测压力的最大值来确定。

（× ）2. 热电偶的输出信号是电流信号。

（× ）3. 压力表的零位调整应在无压力状态下进行。

（√ ）4. 流量计的安装位置应避免管道中的气体或固体颗粒。

（√ ）5. 温度计的测量范围越宽，其精度越高。

（× ）6. 变送器可以将传感器的信号转换为标准信号输出。

（√ ）7. 开环控制系统中不存在反馈环节。

（√ ）8. PID控制器中的I代表积分，D代表微分。

十．基础问答题1.初级基础问答题（YCJWIA001-028）001.什麽叫绝对误差、相对误差和引用误差？答:绝对误差是测量值与真值之差（绝对误差=测量值-真值）相对误差是绝对误差与被测量值之比绝对误差/仪表示值×100%引用误差是绝对误差与量程之比，以百分数表示。

即：引用误差=绝对误差/量程×100%002.什麽叫基本误差和附加误差？答：仪表的基本误差是指仪表在规定的参比工作条件下，即该仪表在标准条件下的最大误差，一般仪表的基本误差也就是该仪表的允许误差。

附加误差是指仪表在非规定的参比工作条件下使用另外产生的误差。

如电源波动附加误差，温度附加误差等。

004.什麽叫流量？有哪几种表示方法？答：流量是指单位时间内流过管道某一截面的流体数量.其分为:体积流量、质量流量.005.仪表位号由哪几部分组成?各表示什麽意义?答:由字母代号和数字编号两部分组成,前者表示被测变量,后继字母表示仪表的功能.006.什麽是安全火花？什麽是安全火花型防爆仪表？答：所谓安全火花，是指该火花的能量不足以引燃周围可燃性介质。

所谓安全火花型防爆仪表，是指在正常状态和事故状态下产生的火花均为安全火花的仪表。

007.什麽是两线制？有什麽优点？答：指现场变送器与控制室仪表仅用两根导线，这两根导线既是电源线，又是信号线。

与四线制相比，优点有：（1）可节省大量电缆线和安装费用；（2）有利于安全防爆。

008.什麽叫工作接地？它包括哪些内容？答：为了保证仪表精确和可靠安全工作而设置的接地，叫工作接地。

包括：信号回路接地、屏蔽接地、本安仪表接地。

其目的是提供电位参考点，抑制干扰、防爆等。

009.什麽叫调节器的“正”、“反”作用？答：调节器的输出值随正偏差值的增加而增加的为“正”作用,而调节器的输出值随正偏差值的增加而减小的为“反”作用.010.何谓差压变送器的静压误差？答：向差压变送器正、负压室同时输入相同的压力时，变送器的输出会产生偏移，偏移值随差静压的,常用绝对误差与仪表示值之比,以百分数表示,即:相对误差=增加而发生变化，这种由于静压而产生的误差称为静压误差。
