数字信号处理实验九

数字信号处理综合实验一、实验目的本实验旨在通过数字信号处理技术的综合应用，加深对数字信号处理原理和方法的理解，提高学生的实际操作能力和问题解决能力。

二、实验原理数字信号处理是利用数字计算机对摹拟信号进行采样、量化和编码，然后进行数字运算和处理的技术。

本实验主要涉及以下几个方面的内容：1. 信号采集与预处理：通过摹拟信号采集电路将摹拟信号转换为数字信号，然后进行预处理，如滤波、降噪等。

2. 数字滤波器设计：设计和实现数字滤波器，包括FIR滤波器和IIR滤波器，可以对信号进行滤波处理，提取感兴趣的频率成份。

3. 时域和频域分析：对采集到的信号进行时域和频域分析，如时域波形显示、功率谱密度估计等，可以了解信号的时域和频域特性。

4. 信号重构与恢复：通过信号重构算法对采集到的信号进行恢复，如插值、外推等，可以还原信号的原始特征。

三、实验内容根据实验原理，本实验的具体内容包括以下几个部份：1. 信号采集与预处理a. 使用摹拟信号采集电路将摹拟信号转换为数字信号，并通过示波器显示采集到的信号波形。

b. 对采集到的信号进行预处理，如去除噪声、滤波等，确保信号质量。

2. 数字滤波器设计a. 设计并实现FIR滤波器，选择合适的滤波器类型和参数，对采集到的信号进行滤波处理。

b. 设计并实现IIR滤波器，选择合适的滤波器类型和参数，对采集到的信号进行滤波处理。

3. 时域和频域分析a. 对采集到的信号进行时域分析，绘制信号的时域波形图，并计算信号的均值、方差等统计指标。

b. 对采集到的信号进行频域分析，绘制信号的功率谱密度图，并计算信号的频域特性。

4. 信号重构与恢复a. 使用插值算法对采集到的信号进行重构，恢复信号的原始特征。

b. 使用外推算法对采集到的信号进行恢复，还原信号的原始特征。

四、实验步骤1. 搭建信号采集电路，将摹拟信号转换为数字信号，并通过示波器显示采集到的信号波形。

2. 对采集到的信号进行预处理，如去除噪声、滤波等，确保信号质量。

《数字信号处理》实验报告学院：信息科学与工程学院专业班级：通信1303姓名学号：实验一 常见离散时间信号的产生和频谱分析一、 实验目的（1） 熟悉MATLAB 应用环境，常用窗口的功能和使用方法；（2） 加深对常用离散时间信号的理解；（3） 掌握简单的绘图命令；（4） 掌握序列傅里叶变换的计算机实现方法，利用序列的傅里叶变换对离散信号进行频域分析。

二、 实验原理（1） 常用离散时间信号a ）单位抽样序列⎩⎨⎧=01)(n δ00≠=n n 如果)(n δ在时间轴上延迟了k 个单位，得到)(k n -δ即：⎩⎨⎧=-01)(k n δ0≠=n k n b ）单位阶跃序列⎩⎨⎧=01)(n u 00<≥n n c ）矩形序列 ⎩⎨⎧=01)(n R N 其他10-≤≤N nd ）正弦序列)sin()(ϕ+=wn A n xe ）实指数序列f ）复指数序列()()jw n x n e σ+=（2）离散傅里叶变换：设连续正弦信号()x t 为0()sin()x t A t φ=Ω+这一信号的频率为0f ，角频率为002f πΩ=，信号的周期为00012T f π==Ω。

如果对此连续周期信号()x t 进行抽样，其抽样时间间隔为T ，抽样后信号以()x n 表示，则有0()()sin()t nT x n x t A nT φ===Ω+，如果令w 为数字频率，满足000012s sf w T f f π=Ω=Ω=，其中s f 是抽样重复频率，简称抽样频率。

为了在数字计算机上观察分析各种序列的频域特性，通常对)(jw e X 在[]π2,0上进行M 点采样来观察分析。

对长度为N 的有限长序列x(n), 有∑-=-=10)()(N n n jw jw k k e n x e X其中 1,,1,02-==M k k Mw k ，π 通常M 应取得大一些，以便观察谱的细节变化。

取模|)(|k jw e X 可绘出幅频特性曲线。

数字信号处理实验报告（⾃⼰的实验报告）数字信号处理实验报告西南交通⼤学信息科学与技术学院姓名：伍先春学号：20092487班级：⾃动化1班指导⽼师：张翠芳实验⼀序列的傅⽴叶变换实验⽬的进⼀步加深理解DFS,DFT 算法的原理;研究补零问题;快速傅⽴叶变换（FFT ）的应⽤。

实验步骤1. 复习DFS 和DFT 的定义，性质和应⽤；2. 熟悉MATLAB 语⾔的命令窗⼝、编程窗⼝和图形窗⼝的使⽤；利⽤提供的程序例⼦编写实验⽤程序；按实验内容上机实验，并进⾏实验结果分析；写出完整的实验报告，并将程序附在后⾯。

实验内容1. 周期⽅波序列的频谱试画出下⾯四种情况下的的幅度频谱,并分析补零后，对信号频谱的影响。

2. 有限长序列x(n)的DFT（1）取x(n)(n=0:10)时，画出x(n)的频谱X(k) 的幅度；（2）将（1）中的x(n)以补零的⽅式，使x(n)加长到(n:0~100)时，画出x(n)的频谱X(k) 的幅度；（3）取x(n)(n:0~100)时，画出x(n)的频谱X(k) 的幅度。

利⽤FFT进⾏谱分析已知：模拟信号以t=0.01n(n=0:N-1)进⾏采样，求N 点DFT 的幅值谱。

请分别画出N=45; N=50;N=55;N=60时的幅值曲线。

数字信号处理实验⼀1.(1) L=5;N=20;60,7)4(;60,5)3(;40,5)2(;20,5)1()](~[)(~,2,1,01)1(,01,1)(~=========±±=??-+≤≤+-+≤≤=N L N L N L N L n x DFS k X m N m n L mN L mN n mN n x )52.0cos()48.0cos()(n n n x ππ+=)8cos(5)4sin(2)(t t t x ππ+=n=1:N;xn=[ones(1,L),zeros(1,N-L)];Xk=dfs(xn,N);magXk=abs([Xk(N/2+1:N) Xk(1:N/2+1)]);k=[-N/2:N/2];figure(1)subplot(2,1,1);stem(n,xn);xlabel('n');ylabel('xtide(n)'); title('DFS of SQ.wave:L=5,N=20'); subplot(2,1,2);stem(k,magXk);axis([-N/2,N/2,0,16]);xlabel('k');ylabel('Xtide(k)');(2)L=5;N=40;n=1:N;xn=[ones(1,L),zeros(1,N-L)];Xk=dfs(xn,N);magXk=abs([Xk(N/2+1:N) Xk(1:N/2+1)]);k=[-N/2:N/2];figure(2)subplot(2,1,1);stem(n,xn);xlabel('n');ylabel('xtide(n)'); title('DFS of SQ.wave:L=5,N=40');subplot(2,1,2);stem(k,magXk);axis([-N/2,N/2,0,16]);xlabel('k');ylabel('Xtide(k)');(3)L=5;N=60;n=1:N;xn=[ones(1,L),zeros(1,N-L)];Xk=dfs(xn,N);magXk=abs([Xk(N/2+1:N) Xk(1:N/2+1)]);k=[-N/2:N/2];figure(3)subplot(2,1,1);stem(n,xn);xlabel('n');ylabel('xtide(n)'); title('DFS of SQ.wave:L=5,N=60'); subplot(2,1,2);stem(k,magXk);axis([-N/2,N/2,0,16]);xlabel('k');ylabel('Xtide(k)');(4)L=7;N=60;n=1:N;xn=[ones(1,L),zeros(1,N-L)];Xk=dfs(xn,N);magXk=abs([Xk(N/2+1:N) Xk(1:N/2+1)]);k=[-N/2:N/2];figure(4)subplot(2,1,1);stem(n,xn);xlabel('n');ylabel('xtide(n)'); title('DFS of SQ.wave:L=7,N=60'); subplot(2,1,2);stem(k,magXk);axis([-N/2,N/2,0,16]);xlabel('k');ylabel('Xtide(k)');2. (1)M=10;N=10;n=1:M;xn=cos(0.48*pi*n)+cos(0.52*pi*n);n1=[0:1:N-1];y1=[xn(1:1:M),zeros(1,N-M)]; figure(1)subplot(2,1,1);stem(n1,y1);xlabel('n'); title('signal x(n),0<=n<=10'); axis([0,N,-2.5,2.5]);Y1=fft(y1);magY1=abs(Y1(1:1:N/2+1));k1=0:1:N/2;w1=2*pi/N*k1;subplot(2,1,2);title('Samples of DTFT Magnitude');stem(w1/pi,magY1); axis([0,1,0,10]);xlabel('frequency in pi units');(2)M=10;N=100;n=1:M;xn=cos(0.48*pi*n)+cos(0.52*pi*n);n1=[0:1:N-1];y1=[xn(1:1:M),zeros(1,N-M)]; figure(2)subplot(2,1,1);stem(n1,y1);xlabel('n'); title('signal x(n),0<=n<=10'); axis([0,N,-2.5,2.5]);Y1=fft(y1);magY1=abs(Y1(1:1:N/2+1));k1=0:1:N/2;w1=2*pi/N*k1;subplot(2,1,2);title('Samples of DTFT Magnitude');stem(w1/pi,magY1); axis([0,1,0,10]);xlabel('frequency in pi units');(3)M=100;N=100;n=1:M;xn=cos(0.48*pi*n)+cos(0.52*pi*n);n1=[0:1:N-1];y1=[xn(1:1:M),zeros(1,N-M)]; figure(3)subplot(2,1,1);stem(n1,y1);xlabel('n'); title('signal x(n),0<=n<=100'); axis([0,N,-2.5,2.5]);Y1=fft(y1);magY1=abs(Y1(1:1:N/2+1));k1=0:1:N/2;w1=2*pi/N*k1;subplot(2,1,2);title('Samples of DTFT Magnitude');stem(w1/pi,magY1); axis([0,1,0,10]);xlabel('frequency in pi units');3.figure(1)subplot(2,2,1)N=45;n=0:N-1;t=0.01*n;q=n*2*pi/N;x=2*sin(4*pi*t)+5*cos(8*pi*t); y=fft(x,N); plot(q,abs(y))stem(q,abs(y))title('FFT N=45')%subplot(2,2,2)N=50;n=0:N-1;t=0.01*n;q=n*2*pi/N;x=2*sin(4*pi*t)+5*cos(8*pi*t); y=fft(x,N); plot(q,abs(y))title('FFT N=50')%subplot(2,2,3)N=55;n=0:N-1;t=0.01*n;q=n*2*pi/N;x=2*sin(4*pi*t)+5*cos(8*pi*t); y=fft(x,N);title('FFT N=55')%subplot(2,2,4)N=16;n=0:N-1;t=0.01*n;q=n*2*pi/N;x=2*sin(4*pi*t)+5*cos(8*pi*t); y=fft(x,N);plot(q,abs(y))title('FFT N=16')function[Xk]=dfs(xn,N)n=[0:1:N-1];k=[0:1:N-1];WN=exp(-j*2*pi/N);nk=n'*k;WNnk=WN.^nk;Xk=xn*WNnk;实验⼆⽤双线性变换法设计IIR 数字滤波器⼀、实验⽬的1．熟悉⽤双线性变换法设计IIR 数字滤波器的原理与⽅法； 2．掌握数字滤波器的计算机仿真⽅法；3．通过观察对实际⼼电图的滤波作⽤，获得数字滤波器的感性知识。

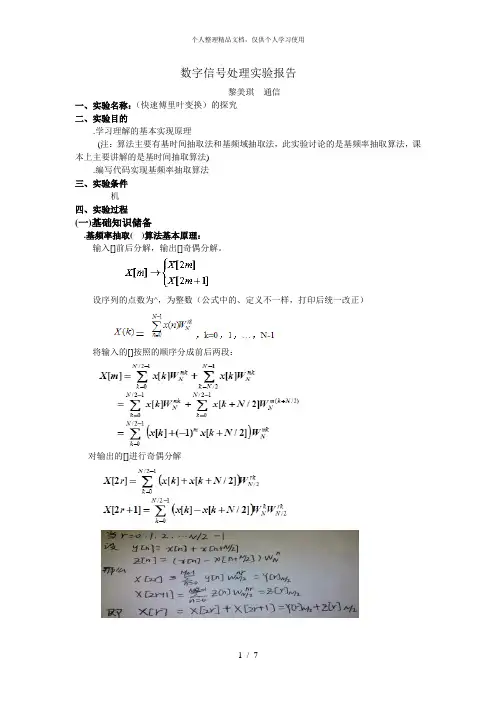

数字信号处理实验报告黎美琪通信一、实验名称：（快速傅里叶变换）的探究二、实验目的.学习理解的基本实现原理(注：算法主要有基时间抽取法和基频域抽取法，此实验讨论的是基频率抽取算法，课本上主要讲解的是基时间抽取算法).编写代码实现基频率抽取算法三、实验条件机四、实验过程(一)基础知识储备.基频率抽取( )算法基本原理：输入[]前后分解，输出[]奇偶分解。

设序列的点数为^，为整数（公式中的、定义不一样，打印后统一改正）将输入的[]按照的顺序分成前后两段：对输出的[]进行奇偶分解()、()和()之间可以用下图所示的蝶形运算符表示：的一次分解流图：的二次分解流图：最后完整的分解流图（^一共分解了三次）：的运算过程规律。

）^点的共进行级运算，每级由个蝶形运算组成。

同一级中，每个蝶形的两个输入数据只对计算本蝶形有用，而且每个蝶形的输入、输出数据结点又同在一条水平线上，也就是说计算完一个蝶形后，所得输出数据可立即存入原输入数据所占用的存储单元。

这样，经过级运算后，原来存放输入序列数据的个存储单元中便依次存放（）的个值。

（注：这种利用同一存储单元存储蝶形计算输入、输出数据的方法称为原位计算。

原位计算可节省大量内存，从而使设备成本降低。

））旋转因子的变化规律 ：以点的为例，第一级蝶形，，，，；第二级蝶形，；第三级的蝶形，。

依次类推，对于级蝶形，旋转因子的指数为∙^(−)，，，，，……，^()这样就可以算出每一级的旋转因子。

）蝶形运算两节点之间的“距离” ：第一级蝶形每个蝶形运算量节点的“距离”为，第二级每个蝶形运算另节点的“距离”为，第三级蝶形每个蝶形运算量节点的“距离”为。

依次类推：对于等于的次方的，可以得到第级蝶形每个蝶形运算量节点的“距离”为的次方。

.旋转因子 的性质1) 周期性 2) 对称性mk N N mk N W W -=+2 )可约性为整数/,//n N W W n mk n N mk N =．频率抽取（）基算法和时间抽取（）基算法比较：两种算法是等价的，其相同之处：（）与两种算法均为原位运算。

数字信号处理实验报告引言数字信号处理（Digital Signal Processing，DSP）是一门研究数字信号的获取、分析、处理和控制的学科。

在现代科技发展中，数字信号处理在通信、图像处理、音频处理等领域起着重要的作用。

本次实验旨在通过实际操作，深入了解数字信号处理的基本原理和实践技巧。

实验一：离散时间信号的生成与显示在实验开始之前，我们首先需要了解信号的生成与显示方法。

通过数字信号处理器（Digital Signal Processor，DSP）可以轻松生成和显示各种类型的离散时间信号。

实验设置如下：1. 设置采样频率为8kHz。

2. 生成一个正弦信号：频率为1kHz，振幅为1。

3. 生成一个方波信号：频率为1kHz，振幅为1。

4. 将生成的信号通过DAC（Digital-to-Analog Converter）输出到示波器上进行显示。

实验结果如下图所示：（插入示波器显示的正弦信号和方波信号的图片）实验分析：通过示波器的显示结果可以看出，正弦信号在时域上呈现周期性的波形，而方波信号则具有稳定的上下跳变。

这体现了正弦信号和方波信号在时域上的不同特征。

实验二：信号的采样和重构在数字信号处理中，信号的采样是将连续时间信号转化为离散时间信号的过程，信号的重构则是将离散时间信号还原为连续时间信号的过程。

在实际应用中，信号的采样和重构对信号处理的准确性至关重要。

实验设置如下：1. 生成一个正弦信号：频率为1kHz，振幅为1。

2. 设置采样频率为8kHz。

3. 对正弦信号进行采样，得到离散时间信号。

4. 对离散时间信号进行重构，得到连续时间信号。

5. 将重构的信号通过DAC输出到示波器上进行显示。

实验结果如下图所示：（插入示波器显示的连续时间信号和重构信号的图片）实验分析：通过示波器的显示结果可以看出，重构的信号与原信号非常接近，并且能够还原出原信号的形状和特征。

这说明信号的采样和重构方法对于信号处理的准确性有着重要影响。

最新数字信号处理实验报告一、实验目的本次实验旨在加深对数字信号处理（DSP）理论的理解，并通过实践操作掌握数字信号处理的基本方法和技术。

通过实验，学习如何使用相关软件工具进行信号的采集、分析、处理和重构，提高解决实际问题的能力。

二、实验内容1. 信号采集与分析- 使用数字示波器采集模拟信号，并将其转换为数字信号。

- 利用傅里叶变换（FFT）分析信号的频谱特性。

- 观察并记录信号的时域和频域特性。

2. 滤波器设计与实现- 设计低通、高通、带通和带阻滤波器。

- 通过编程实现上述滤波器，并测试其性能。

- 分析滤波器对信号的影响，并调整参数以优化性能。

3. 信号重构实验- 应用所学滤波器对采集的信号进行去噪处理。

- 使用逆傅里叶变换（IFFT）重构经过滤波处理的信号。

- 比较重构信号与原始信号的差异，评估处理效果。

三、实验设备与材料- 计算机及DSP相关软件（如MATLAB、LabVIEW等）- 数字示波器- 模拟信号发生器- 数据采集卡四、实验步骤1. 信号采集- 连接并设置好数字示波器和模拟信号发生器。

- 生成一系列不同频率和幅度的模拟信号。

- 通过数据采集卡将模拟信号转换为数字信号。

2. 滤波器设计- 在DSP软件中设计所需的滤波器，并编写相应的程序代码。

- 调整滤波器参数，如截止频率、增益等，以达到预期的滤波效果。

3. 信号处理与重构- 应用设计的滤波器对采集的数字信号进行处理。

- 利用IFFT对处理后的信号进行重构。

- 通过对比原始信号和重构信号，评估滤波器的性能。

五、实验结果与分析- 展示信号在时域和频域的分析结果。

- 描述滤波器设计参数及其对信号处理的影响。

- 分析重构信号的质量，包括信噪比、失真度等指标。

六、实验结论- 总结实验中所学习到的数字信号处理的基本概念和方法。

- 讨论实验中遇到的问题及其解决方案。

- 提出对实验方法和过程的改进建议。

七、参考文献- 列出实验过程中参考的书籍、文章和其他资源。

实验一 常见离散信号的MATLAB 产生和图形显示1、实验目的：（１）熟悉MATLAB 应用环境，常用窗口的功能和使用方法。

（２）加深对常用离散时间信号的理解。

（３）掌握简单的绘图命令。

（４）掌握线性卷积的计算机编程方法。

2、实验原理：（１）单位抽样序列⎩⎨⎧=01)(n δ0≠=n n如果)(n δ在时间轴上延迟了k 个单位，得到)(k n -δ即：⎩⎨⎧=-01)(k n δ≠=n k n（２）单位阶跃序列⎩⎨⎧=01)(n u 00<≥n n（３）矩形序列 ⎩⎨⎧=01)(n R N 其他10-≤≤N n（４）正弦序列)sin()(ϕ+=wn A n x（５）复正弦序列jwnen x =)(（６）指数序列na n x =)(（７）线性时不变系统的响应为如下的卷积计算式：∑∞-∞=-=*=m m n h m x n h n x n y )()()()()(3、实验内容及步骤：（１）复习常用离散时间信号的有关内容。

（２）编制程序产生上述6种序列（长度可输入确定，对(4) (5) (6)中的参数可自行选择），并绘出其图形。

（３）已知系统的单位脉冲响应),(9.0)(n u n h n=输入信号)()(10n R n x =，试用卷积法求解系统的输出)(n y ，并绘出n n x ~)(、n n h ~)(及n n y ~)(图形。

4、实验用MATLAB 函数介绍（１）数字信号处理中常用到的绘图指令(只给出函数名，具体调用格式参看help)figure(); plot(); stem(); axis(); grid on; title(); xlabel(); ylabel(); text(); hold on; subplot()（２）离散时间信号产生可能涉及的函数zeros(); ones(); exp(); sin(); cos(); abs(); angle(); real(); imag(); （３）卷积计算可能涉及的函数conv(); length()注：实验过程中也可以使用自己编制的自定义函数，如impseq()、stepseq()等。

长春理工大学电工电子实验教学中心学生实验报告2014 —— 2015 学年第一学期实验课程数字信号处理实验实验地点东1教学楼414实验室学院电子信息工程学院专业通信工程学号120421101姓名杨杰2、 同实验任务一一样，做出信号的时域波形，及fft 变换后的频谱图。

图二 任务二程序框图3、 这里要求引入100KHz 的正弦干扰信号，由于由1中已得到fs 为22050Hz ，根据奈奎斯特频率采样定理，采样频率必须大于等于原信号最高频率的2倍，所以必须将原信号的采样频率提高到200KHz 以上才能引入100KHz 的噪声，所以这里考虑用一阶线型插值interp1将原信号的采样频率提高到220500Hz ，这样就可以引入100KHz 噪声。

做出提高采样频率后的信号的时域波形和频谱图，确认信号并没有发生变化。

接着生成100KHz 的正弦信号，根据2中做出的信号的时域波形的幅度，这里取噪声的幅值为0.5。

将提高采样频率后的信号与噪声叠加。

对加噪后的信号做出时域波形和频谱图，观察波形的变化。

4、 这里要求设计数字滤波器，根据对加噪前的频谱以及加噪后的频谱的观察，可以采用低通滤波器，这里用巴特沃斯低通滤波器即可满足要求，所以考虑设计相对较为简单的巴特沃斯低通滤波器进行滤波。

滤波前首先要确定设计指标，观察频谱这里暂取。

然后开始设计巴特沃斯低通滤波器，这里我把设计的程序打包成一个函数方便调用，函数的框图如图三（巴特沃斯低通滤波器开始读入signal ，fs 截取音频信号为1s 做音频信号时域波形 对signal 做fft 做音频信号频谱 提高信号的采样频率 生成100KHz 噪声 将信号与噪声叠加对加噪后的信号做时域波形和频谱图根据原信号频谱图确定低通滤波器设计指标巴特沃斯低通滤波器设计 计算出滤波器系统函数分子分母系数 做滤波系统幅频特性曲线 对加噪后信号滤波 原信号及滤波后信号的时域及频谱比较结束图三巴特沃斯低通滤波器函数,,k = 1，Nk = 1，Nk = 1，NRSS=RS/FSk = 1，N开始NY结束Mod(N,2) = 1输出BZ,AZYk = length(B)+1，N+1NLength(B)< N+1参量输入函数）所示。

【精品】数字信号处理实验报告
1 实验目的
本次实验的目的是在MATLAB软件环境中运用数字信号处理理论，通过实验操作来检验用于数字信号处理的算法的正确性，以便明确数字信号处理理论在实际应用中的重要作用。

2 实验原理
数字信号处理实验的原理是使用MATLAB进行数字信号处理算法实验，首先，设置一些用于数字信号处理的参数，如传输函数、离散时间区间、采样频率、滤波器类型等；其次，按照信号处理的算法进行编程实现，搭建一个数字信号处理系统，在MATLAB下对信号进行处理，包括采样、滤波和量化等；最后，对处理后的信号进行数字分析，监测数字信号处理后的变化趋势，验证数字信号处理算法的正确性。

3 实验步骤
(1) 建立信号处理实验系统：选择一个常见的信号处理算法，运用MATLAB软件分别编写信号发生程序、信号采样程序、滤波程序和信号量化程序；
(2) 运行实验程序：实验同学可以自行设置参数，如传输函数、离散时间区间、采样频率、滤波器类型等，调整完毕后，点击“run”，运行实验程序；
(3) 观察实验结果：运行完毕后，可以观察MATLAB的图形结果，以此来分析信号处理算法的性能；
(4) 对结果进行分析：经过上述实验操作后，可以根据所得到的实验结果来判断信号处理算法的性能，如输出信号的噪声抑制能力、良好的时域和频域性能等，从而验证信号处理理论在实际应用中的价值。

4 总结。

一、实验目的1. 理解数字信号处理的基本概念和原理。

2. 掌握离散时间信号的基本运算和变换方法。

3. 熟悉数字滤波器的设计和实现。

4. 培养实验操作能力和数据分析能力。

二、实验原理数字信号处理（Digital Signal Processing，DSP）是利用计算机对信号进行采样、量化、处理和分析的一种技术。

本实验主要涉及以下内容：1. 离散时间信号：离散时间信号是指时间上离散的信号，通常用序列表示。

2. 离散时间系统的时域分析：分析离散时间系统的时域特性，如稳定性、因果性、线性等。

3. 离散时间信号的变换：包括离散时间傅里叶变换（DTFT）、离散傅里叶变换（DFT）和快速傅里叶变换（FFT）等。

4. 数字滤波器：设计、实现和分析数字滤波器，如低通、高通、带通、带阻滤波器等。

三、实验内容1. 离散时间信号的时域运算（1）实验目的：掌握离散时间信号的时域运算方法。

（2）实验步骤：a. 使用MATLAB生成两个离散时间信号；b. 进行时域运算，如加、减、乘、除等；c. 绘制运算结果的时域波形图。

2. 离散时间信号的变换（1）实验目的：掌握离散时间信号的变换方法。

（2）实验步骤：a. 使用MATLAB生成一个离散时间信号；b. 进行DTFT、DFT和FFT变换；c. 绘制变换结果的频域波形图。

3. 数字滤波器的设计和实现（1）实验目的：掌握数字滤波器的设计和实现方法。

（2）实验步骤：a. 设计一个低通滤波器，如巴特沃斯滤波器、切比雪夫滤波器等；b. 使用MATLAB实现滤波器；c. 使用MATLAB对滤波器进行时域和频域分析。

4. 数字滤波器的应用（1）实验目的：掌握数字滤波器的应用。

（2）实验步骤：a. 采集一段语音信号；b. 使用数字滤波器对语音信号进行降噪处理；c. 比较降噪前后的语音信号，分析滤波器的效果。

四、实验结果与分析1. 离散时间信号的时域运算实验结果显示，通过MATLAB可以方便地进行离散时间信号的时域运算，并绘制出运算结果的时域波形图。

数字信号处理实验报告实验报告
实验题目：数字信号处理实验
实验日期：XXXX年XX月XX日
实验目的：
1. 了解数字信号处理的基本概念和原理；
2. 掌握数字信号的采样、量化和编码方法；
3. 学习数字信号处理的基本算法和应用。

实验内容：
1. 采样与重建
1.1 采样定理的验证
1.2 重建信号的实现
2. 量化与编码
2.1 量化方法的比较
2.2 编码方法的选择与实现
3. 数字滤波器设计与实现
3.1 FIR滤波器设计方法
3.2 IIR滤波器设计方法
实验步骤：
1. 使用示波器对输入的模拟信号进行采样，记录采样频率和采样点数。

2. 使用恢复信号方法，将采样得到的数字信号重建为模拟信号，并进行对比分析。

3. 对重建的信号进行量化处理，比较不同量化方法的效果，选择合适的方法进行编码。

4. 设计并实现数字滤波器，比较FIR和IIR滤波器的性能和实
现复杂度。

实验结果与分析：
1. 采样与重建实验结果表明，在满足采样定理的条件下，采样频率越高，重建信号的质量越高。

2. 量化与编码实验结果表明，在相同位数下，线性量化方法优于非线性量化方法，而编码方法可以根据信号特性选择，例如
差分编码适用于连续变化的信号。

3. 数字滤波器实验结果表明，FIR滤波器相对于IIR滤波器在时域和频域上更易于设计和理解，但实现复杂度较高。

实验结论：
数字信号处理是对模拟信号进行采样、量化和编码等处理，具有较高的灵活性和可靠性。

在实际应用中，应根据需要选择合适的采样频率、量化位数和编码方式，并根据信号特性选择合适的滤波器设计方法。

数字信号处理实验报告一、实验目的本次数字信号处理实验的主要目的是通过实际操作和观察，深入理解数字信号处理的基本概念和方法，掌握数字信号的采集、处理和分析技术，并能够运用所学知识解决实际问题。

二、实验设备与环境1、计算机一台，安装有 MATLAB 软件。

2、数据采集卡。

三、实验原理1、数字信号的表示与采样数字信号是在时间和幅度上都离散的信号，可以用数字序列来表示。

在采样过程中，根据奈奎斯特采样定理，为了能够准确地恢复原始信号，采样频率必须大于信号最高频率的两倍。

2、离散傅里叶变换（DFT）DFT 是将时域离散信号变换到频域的一种方法。

通过 DFT，可以得到信号的频谱特性，从而分析信号的频率成分。

3、数字滤波器数字滤波器是对数字信号进行滤波处理的系统，分为有限冲激响应（FIR）滤波器和无限冲激响应（IIR）滤波器。

FIR 滤波器具有线性相位特性，而 IIR 滤波器则在性能和实现复杂度上有一定的优势。

四、实验内容与步骤1、信号的采集与生成使用数据采集卡采集一段音频信号，或者在 MATLAB 中生成一个模拟信号，如正弦波、方波等。

2、信号的采样与重构对采集或生成的信号进行采样，然后通过插值算法重构原始信号，观察采样频率对重构信号质量的影响。

3、离散傅里叶变换对采样后的信号进行DFT 变换，得到其频谱，并分析频谱的特点。

4、数字滤波器的设计与实现（1）设计一个低通 FIR 滤波器，截止频率为给定值，观察滤波前后信号的频谱变化。

（2）设计一个高通 IIR 滤波器，截止频率为给定值，比较滤波前后信号的时域和频域特性。

五、实验结果与分析1、信号的采集与生成成功采集到一段音频信号，并在MATLAB 中生成了各种模拟信号，如正弦波、方波等。

通过观察这些信号的时域波形，对不同类型信号的特点有了直观的认识。

2、信号的采样与重构当采样频率足够高时，重构的信号能够较好地恢复原始信号的形状；当采样频率低于奈奎斯特频率时，重构信号出现了失真和混叠现象。

数字信号处理实验报告姓名：潘文才学号：08150227班级：0610802地点：YF303时间：第九、十、十一周星期三9-10节实验一：实验名称：时域采样定理一、实验目的：1. 学习掌握 matlab 的编程知识及其 matalab 在数字信号处理方面常用的12个函数2. 熟悉理想采样的性质，了解信号采样前后的频谱变化，加深对采样定理的理解。

采样定理的内容：当采样频率fs.max大于信号中，最高频率fmax的2倍时，即：fs.max>=2fmax,则采样之后的数字信号完整地保留了原始信号中的信息，一般取2.56-4倍的信号最大频率；采样定理又称奈奎斯特定理。

为了保证可以从采样信号中无失真的恢复出原来的信号。

二、实验内容：一、对给定的模拟信号Xa(t) =Ae-at sin(Ω0t)U (t)进行采样！（fm=500）1，用鼠标双击电脑桌面的matlab6.5的快捷图标，运行matlab6.5主程序。

2,在matlab 命令窗口中输入，如下图示>>n = 0:50-1;>>fs = 1000;>>string = '1000';>>Xa=444.128*exp((-222.144)*n/fs).*sin(222.144*n/fs);>>DFT(Xa,50,string);3，如果输入的命令没有错误会出现如下绘图对话框。

从中大家可以再次体会函数DFT(x,N,str)的功能。

4，将实验图形导出，保存，选择Export 菜单项。

5，在导出对话框中选择文件格式为bmp，输入保存的文件名后，点击保存按钮。

这时保存的实验结果可以用WINDOWS自带的画图工具打开。

6，关闭matlab 的绘图对话框，在命令窗口中输入>>clear all；>>close all;>>clc;后，试将第三步中输入的 fs 改成 500Hz，或 1500Hz，画出采样后信号的波图和幅频特性曲线（如下图所示），并按第5步中的方法保存实验图形。

数字信号处理实验报告
数字信号处理是指利用数字技术对模拟信号进行采样、量化、编码等处理后，再通过数字信号处理器进行数字化处理的技术。

在数字信号处理实验中，我们通过对数字信号进行滤波、变换、解调等处理，来实现信号的处理和分析。

在实验中，我们首先进行了数字信号采集和处理的基础实验，采集了包括正弦信号、方波信号、三角波信号等在内的多种信号，并进行了采样、量化、编码等处理。

通过这些处理，我们可以将模拟信号转换为数字信号，并对其进行后续处理。

接着，我们进行了数字信号滤波的实验。

滤波是指通过滤波器对数字信号进行处理，去除其中的噪声、干扰信号等不需要的部分，使其更加纯净、准确。

在实验中，我们使用了低通滤波器、高通滤波器、带通滤波器等多种滤波器进行数字信号滤波处理，得到了更加干净、准确的信号。

除了滤波，我们还进行了数字信号变换的实验。

数字信号变换是指将数字信号转换为另一种表示形式的技术，可以将信号从时域转换到频域，或者从离散域转换到连续域。

在实验中，我们使用了傅里叶变换、离散傅里叶变换等多种变换方式，对数字信号进行了变换处理，得到了信号的频谱信息和其他相关参数。

我们进行了数字信号解调的实验。

数字信号解调是指将数字信号转换为模拟信号的技术，可以将数字信号还原为原始信号，并进行后续处理。

在实验中，我们使用了频率解调、相干解调等多种解调方式，将数字信号转换为模拟信号，并对其进行了分析和处理。

总的来说，数字信号处理实验是一项非常重要的实验，可以帮助我们更好地理解数字信号处理的原理和方法，为我们今后从事相关领域的研究和工作打下坚实的基础。

《数字信号处理》实验报告专业学号姓名实验一 利用FFT 实现快速卷积一、实验目的1．加深理解FFT 在实现数字滤波（或快速卷积）中的重要作用，更好的利用FFT 进行数字信号处理。

2．掌握循环卷积和线性卷积两者之间的关系。

二、实验原理用FFT 来快速计算有限长度序列的线性卷积。

这种方法就是先将输入信号x(n)通过FFT 变换为它的频谱采样值()x k ，然后再和FIR 滤波器的频响采样值H(k)相乘，H(k)可事先存放在存储器中，最后再将乘积H(k)X(k)通过快速傅里叶变换（简称IFFT ）还原为时域序列，即得到输出y(n)。

现以FFT 求有限长序列的卷积及求有限长度序列与较长序列间的卷积为例来讨论FFT 的快速卷积方法。

序列x(n)和h(n)的长差不多。

设x(n)的长为N 1，h(n)的长为N 2，要求∑-=-=⊗=1)()()()()(N m m n x m h n y n x n y用FFT 完成这一卷积的具体步骤如下：①为使两有限长序列的线性卷积可用其循环卷积代替而不发生混叠，必须选择循环卷积长度121-+≥N N N ，若采用基2-FFT 完成卷积运算，要求m N 2=（m 为整数）。

②用补零方法使x(n)和h(n)变成列长为N 的序列。

1122()01()01()01()01x n n N x n N n N h n n N h n N n N ≤≤-⎧=⎨≤≤-⎩≤≤-⎧=⎨≤≤-⎩③用FFT 计算x(n)和h(n)的N 点离散傅里叶变换。

④完成X(k)和H(k)乘积，)()()(k H k x k Y = ⑤用FFT 计算 ()Y k 的离散傅里叶反变换得*10*10)(1)(1)(⎭⎬⎫⎩⎨⎧⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡=∑∑-=--=N k nk N nk N N k W k Y N W k Y N n y三、主要实验仪器及材料微型计算机、Matlab6.5教学版。

四、实验内容1．数字滤波器的脉冲响应为()22()1/2(),8nN h n R n N ==。

数字信号处理实验数字信号处理实验讲义前⾔ (2)实验⼀MATLAB简介 (3)实验⼆⽤FFT实现信号的谱分析 (5)实验三IIR数字巴特沃思滤波器的设计 (8)实验四FIR数字滤波器的设计 (9)前⾔信号处理与计算机的应⽤紧密结合。

⽬前⼴泛应⽤的MA TLAB⼯具软件包，以其强⼤的分析、开发及扩展功能为信号处理提供了强有⼒的⽀持。

在数字信号处理实验中，我们主要应⽤MA TLAB的信号处理⼯具箱及其灵活、便捷的编程⼯具，通过上机实验，帮助学⽣学习、掌握和应⽤MA TLAB软件对信号处理所学的内容加以分析、计算，加深对信号处理基本算法的理解。

实验⼀ MATLAB 简介实验⽬的1．熟悉MATLAB 软件的使⽤⽅法； 2．MA TLAB 的绘图功能；3．⽤MA TLAB 语句实现信号的描述及变换。

实验原理1．在MA TLAB 下编辑和运⾏程序在MA TLAB 中，对于简单问题可以在命令窗（command windows ）直接输⼊命令，得到结果；对于⽐较复杂的问题则可以将多个命令放在⼀个脚本⽂件中，这个脚本⽂件是以m 为扩展名的，所以称之为M ⽂件。

⽤M ⽂件进⾏程序的编辑和运⾏步骤如下：（1）打开MA TLAB ，进⼊其基本界⾯；（2）在菜单栏的File 项中选择新建⼀个M ⽂件；（3）在M ⽂件编辑窗⼝编写程序；（4）完成之后，可以在编辑窗⼝利⽤Debug ⼯具调试运⾏程序，在命令窗⼝查看输出结果；也可以将此⽂件保存在某个⽬录中，在MATLAB 的基本窗⼝中的File 项中选择Run The Script ，然后选择你所要运⾏的脚本⽂件及其路径，即可得出结果；也可以将此⽂件保存在当前⽬录中，在MA TLAB 命令窗⼝，“>>”提⽰符后直接输⼊⽂件名。

2．MA TLAB 的绘图功能plot(x,y) 基本绘图函数，绘制 x 和y 之间的坐标图。

figure(n ) 开设⼀个图形窗⼝nsubplot(m,n,N) 分割图形窗⼝的MATLAB 函数，⽤于在⼀个窗⼝中显⽰多个图形，将图形窗⼝分为m ⾏n 列，在第N 个窗⼝内绘制图形。

数字信号处理实验报告数字信号处理实验报告一、实验目的本实验旨在通过数字信号处理的方法，对给定的信号进行滤波、频域分析和采样率转换等操作，深入理解数字信号处理的基本原理和技术。

二、实验原理数字信号处理（DSP）是一种利用计算机、数字电路或其他数字设备对信号进行各种处理的技术。

其主要内容包括采样、量化、滤波、变换分析、重建等。

其中，滤波器是数字信号处理中最重要的元件之一，它可以用来提取信号的特征，抑制噪声，增强信号的清晰度。

频域分析是指将时域信号转化为频域信号，从而更好地理解信号的频率特性。

采样率转换则是在不同采样率之间对信号进行转换，以满足不同应用的需求。

三、实验步骤1.信号采集：首先，我们使用实验室的信号采集设备对给定的信号进行采集。

采集的信号包括噪声信号、含有正弦波和方波的混合信号等。

2.数据量化：采集到的信号需要进行量化处理，即将连续的模拟信号转化为离散的数字信号。

这一步通常通过ADC（模数转换器）实现。

3.滤波处理：将量化后的数字信号输入到数字滤波器中。

我们使用不同的滤波器，如低通、高通、带通等，对信号进行滤波处理，以观察不同滤波器对信号的影响。

4.频域分析：将经过滤波处理的信号进行FFT（快速傅里叶变换）处理，将时域信号转化为频域信号，从而可以对其频率特性进行分析。

5.采样率转换：在进行上述处理后，我们还需要对信号进行采样率转换。

我们使用了不同的采样率对信号进行转换，并观察采样率对信号处理结果的影响。

四、实验结果及分析1.滤波处理：经过不同类型滤波器处理后，我们发现低通滤波器可以有效抑制噪声，高通滤波器可以突出高频信号的特征，带通滤波器则可以提取特定频率范围的信号。

这表明不同类型的滤波器在处理不同类型的信号时具有不同的效果。

2.频域分析：通过FFT处理，我们将时域信号转化为频域信号。

在频域分析中，我们可以更清楚地看到信号的频率特性。

例如，对于噪声信号，我们可以看到其频率分布较为均匀；对于含有正弦波和方波的混合信号，我们可以看到其包含了不同频率的分量。

《数字信号处理》实验指导书实验一 常见离散信号的产生一、实验目的1. 加深对离散信号的理解。

2. 掌握典型离散信号的Matlab 产生和显示。

二、实验原理及方法在MATLAB 中，序列是用矩阵向量表示，但它没有包含采样信息，即序列位置信息，为此，要表示一个序列需要建立两个向量；一是时间序列n,或称位置序列，另一个为取值序列x ，表示如下： n=[…,-3,-2,-1,0,1,2,3,…]x=[…,6,3,5,2,1,7,9,…]一般程序都从0 位置起始，则x= [x(0), x(1), x(2),…]对于多维信号需要建立矩阵来表示，矩阵的每个列向量代表一维信号。

数字信号处理中常用的信号有指数信号、正弦信号、余弦信号、方波信号、锯齿波信号等，在MATLAB 语言中分别由exp, sin, cos, square, sawtooth 等函数来实现。

三、实验内容1. 用MATLAB 编制程序，分别产生长度为N(由输入确定)的序列：①单位冲击响应序列：()n δ可用MATLAB 中zeros 函数来实现； ②单位阶跃序列：u(n)可用MATLAB 中ones 函数来实现； ③正弦序列：()sin()x n n ω=； ④指数序列：(),nx n a n =-∞<<+∞⑤复指数序列：用exp 函数实现()0()a jb nx n K e+=，并给出该复指数序列的实部、虚部、幅值和相位的图形。

(其中00.2,0.5,4,40a b K N =-===.)参考流程图：四、实验报告要求1. 写出实验程序，绘出单位阶跃序列、单位阶跃序列、正弦序列、指数序列的图形以及绘 出复指数序列的实部、虚部、幅值和相位的图形。

2. 序列信号的实现方法。

3. 在计算机上实现正弦序列0()sin(2)x n A fn πϕ=+。

实验二 离散信号的运算一、实验目的1. 掌握离散信号的时域特性。

2. 用MATLAB 实现离散信号的各种运算。
