无功补偿技术在电力系统电能质量控制中的应用无功补偿技术是电力系统中一种重要的电能质量控制手段，通过对电网无功功率进行调节，能够提高电力系统的稳定性和可靠性，降低功率损耗，改善电能质量。

本文将就无功补偿技术在电力系统电能质量控制中的应用进行讨论。

一、无功补偿技术的基本原理无功补偿技术是通过调节电力系统中的无功功率来达到电能质量的控制和改善。

在电力系统中，无功功率的产生是由于电感性负载（如电动机、变压器等）所导致的。

无功补偿技术主要包括静态无功补偿装置（SVC）、静止无功发生器（STATCOM）和无功传递装置（UPFC）等多种形式。

二、无功补偿技术的应用场景1. 电力系统的电压稳定性控制无功补偿技术通过调节电力系统的无功功率，可以有效控制电网的电压稳定性。

在电力系统中，电压的波动越大，对电力设备的影响越大，甚至会导致设备的损坏。

通过无功补偿技术来稳定电网的电压，可以提高电力系统的稳定性和可靠性。

2. 电力系统的功率因数调节功率因数是衡量电力系统效率和质量的重要指标，也是电网运行的关键参数之一。

通过无功补偿技术，可以动态调节电力系统的功率因数，使其保持在合适的范围内，减少系统的功率损耗，提高能源利用率。

3. 电力系统的谐波控制电力系统中存在着各种谐波问题，如电压谐波、电流谐波等。

这些谐波会对电力设备产生损害，降低电能质量。

无功补偿技术可以通过对电力系统的无功功率进行调节，抑制谐波的生成和传播，从而改善电力系统的谐波问题。

4. 电力系统的电压波动和闪变控制电力系统中的电压波动和闪变会对电力设备产生剧烈的变动，影响设备的正常运行。

无功补偿技术可以通过调节电力系统的无功功率，控制电压的波动和闪变，从而保证电力设备的安全运行。

三、无功补偿技术的优势和存在的问题无功补偿技术在电力系统电能质量控制中具有以下优势：1. 提高电力系统的可靠性和稳定性；2. 改善电能质量，减少谐波和电压波动；3. 降低能源消耗，提高能源的利用效率。

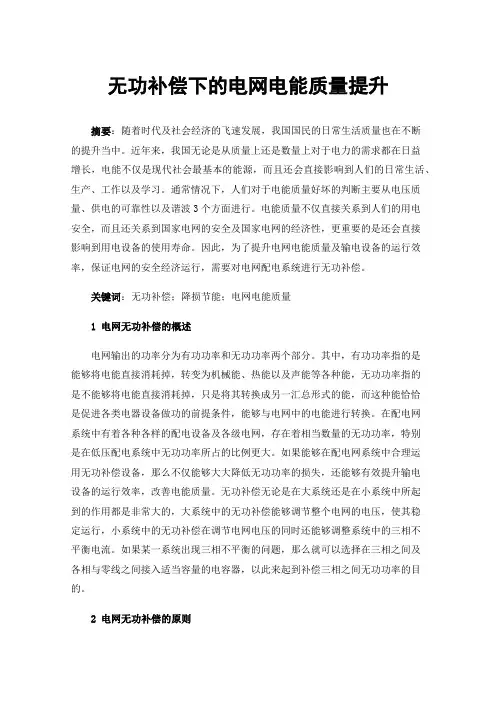

无功补偿下的电网电能质量提升摘要：随着时代及社会经济的飞速发展，我国国民的日常生活质量也在不断的提升当中。

近年来，我国无论是从质量上还是数量上对于电力的需求都在日益增长，电能不仅是现代社会最基本的能源，而且还会直接影响到人们的日常生活、生产、工作以及学习。

通常情况下，人们对于电能质量好坏的判断主要从电压质量、供电的可靠性以及谐波3个方面进行。

电能质量不仅直接关系到人们的用电安全，而且还关系到国家电网的安全及国家电网的经济性，更重要的是还会直接影响到用电设备的使用寿命。

因此，为了提升电网电能质量及输电设备的运行效率，保证电网的安全经济运行，需要对电网配电系统进行无功补偿。

关键词：无功补偿；降损节能；电网电能质量1 电网无功补偿的概述电网输出的功率分为有功功率和无功功率两个部分。

其中，有功功率指的是能够将电能直接消耗掉，转变为机械能、热能以及声能等各种能，无功功率指的是不能够将电能直接消耗掉，只是将其转换成另一汇总形式的能，而这种能恰恰是促进各类电器设备做功的前提条件，能够与电网中的电能进行转换。

在配电网系统中有着各种各样的配电设备及各级电网，存在着相当数量的无功功率，特别是在低压配电系统中无功功率所占的比例更大。

如果能够在配电网系统中合理运用无功补偿设备，那么不仅能够大大降低无功功率的损失，还能够有效提升输电设备的运行效率，改善电能质量。

无功补偿无论是在大系统还是在小系统中所起到的作用都是非常大的，大系统中的无功补偿能够调节整个电网的电压，使其稳定运行，小系统中的无功补偿在调节电网电压的同时还能够调整系统中的三相不平衡电流。

如果某一系统出现三相不平衡的问题，那么就可以选择在三相之间及各相与零线之间接入适当容量的电容器，以此来起到补偿三相之间无功功率的目的。

2 电网无功补偿的原则配电网系统中存在着相当数量的无功功率，各种配电设备及各级电网的运行都需要消耗一定的无功功率。

如果各电力企业想要提升配电网系统与配电设备的运行效率并减少电力系统中无功功率的损耗，那么配电系统中无功补偿设备的布局与配置就必须要严格按照“分级补偿”和“就地平衡”的原则进行，而且在我国有关电力系统安全稳定运行的准则中已明确指出无功补偿设备的配置原则必须要遵循以下几点。

无功补偿对电力系统电能质量的影响电能质量是现代电力系统中一个十分重要的问题，它关系到电力设备的正常运行和用电质量的稳定。

而无功补偿是一种有效的技术手段，用于改善电能质量。

本文将讨论无功补偿对电力系统电能质量的影响，并分析其重要性和作用。

一、无功功率及其产生的问题无功功率是电力系统中的一种功率形式，它与有功功率相对应。

有功功率用于产生和传输能量，而无功功率则用于维持电力系统的稳定性。

然而，过量的无功功率会导致一系列的问题，例如降低电压质量、损耗电能、减少供电容量等。

二、无功补偿的原理和方式无功补偿是通过引入无功功率的等值供给，来抵消系统中产生的无功功率。

常用的无功补偿设备有静态无功补偿装置（SVC）、静止无功补偿装置（STATCOM）和同步电动机发生器（Synchronous Condenser）等。

这些设备可以主动地控制电力系统中的电压和电流，从而实现无功功率的平衡，改善电能质量。

三、无功补偿对电能质量的影响1. 提高电压稳定性：无功补偿可以通过补偿感性负载的无功功率，提高电力系统中的电压稳定性。

当感性负载变动时，无功补偿可以快速响应并调整无功功率，以保持电压在合理范围内。

2. 减小线路损耗：电力系统中的输电线路会因为无功功率的存在而产生一定的损耗。

而通过合理配置无功补偿装置，可以减小或消除这些损耗，提高输电线路的效率。

3. 改善电能质量：无功补偿还可以改善电力系统中的谐波和电压闪变等电能质量问题。

它可以稳定电力系统的电压，减少电流的谐波分量，降低设备的损耗，提高用电设备的寿命。

4. 提高供电容量：电力系统中的无功功率会占用一定的供电容量，导致系统负荷能力的降低。

而无功补偿可以将这部分无功功率补偿掉，释放供电容量，提高电力系统的供电能力。

综上所述，无功补偿在电力系统中具有重要的作用，它可以有效地改善电能质量，提高供电能力和稳定性。

然而，在实际应用中，仍存在一些技术和经济方面的问题，例如无功补偿设备的选型和部署、运行成本的考量等。

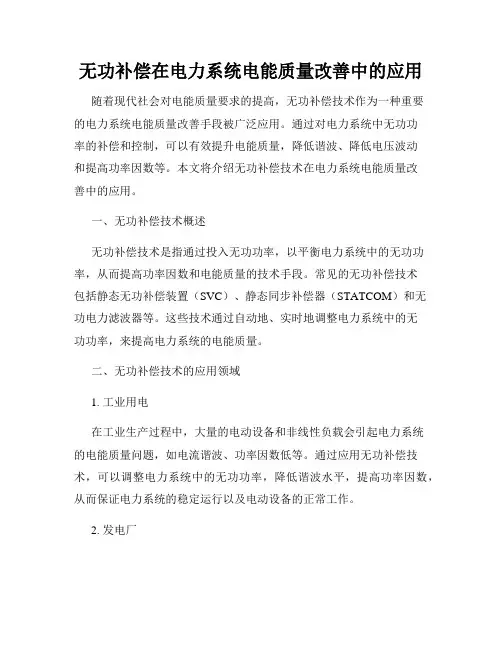

无功补偿在电力系统电能质量改善中的应用随着现代社会对电能质量要求的提高，无功补偿技术作为一种重要的电力系统电能质量改善手段被广泛应用。

通过对电力系统中无功功率的补偿和控制，可以有效提升电能质量，降低谐波、降低电压波动和提高功率因数等。

本文将介绍无功补偿技术在电力系统电能质量改善中的应用。

一、无功补偿技术概述无功补偿技术是指通过投入无功功率，以平衡电力系统中的无功功率，从而提高功率因数和电能质量的技术手段。

常见的无功补偿技术包括静态无功补偿装置（SVC）、静态同步补偿器（STATCOM）和无功电力滤波器等。

这些技术通过自动地、实时地调整电力系统中的无功功率，来提高电力系统的电能质量。

二、无功补偿技术的应用领域1. 工业用电在工业生产过程中，大量的电动设备和非线性负载会引起电力系统的电能质量问题，如电流谐波、功率因数低等。

通过应用无功补偿技术，可以调整电力系统中的无功功率，降低谐波水平，提高功率因数，从而保证电力系统的稳定运行以及电动设备的正常工作。

2. 发电厂在发电过程中，燃煤和燃气发电厂的发电机组会产生大量的无功功率。

通过应用无功补偿技术，可以补偿发电过程中的无功功率，提高发电机组的功率因数，降低系统的无功损耗，提高电网的输电能力和稳定性。

3. 电网输电电力系统中长距离的输电线路会引起电压降低和无功损耗等问题，降低系统的电能质量。

通过在输电线路中应用无功补偿技术，可以补偿无功功率，提高电网的电压稳定性，减小电压降低的程度，从而改善电能质量。

三、无功补偿技术的优势与挑战1. 优势：（1）提高功率因数：无功补偿技术可以通过控制电力系统的无功功率，提高功率因数，降低系统的无功损耗，提高电能利用率。

（2）改善电压波动：无功补偿技术可以通过调整电力系统中的无功功率，稳定电网的电压，降低电压的波动，保证电力系统的正常运行。

（3）减小谐波：无功补偿技术可以通过滤波器等措施，减小电力系统中的电流谐波，降低对电力设备的影响。

无功补偿对电力系统的电能质量改善效果无功补偿是电力系统中重要的电能质量改善技术之一。

通过引入无功补偿装置，可以有效地提高电力系统的稳定性和可靠性，减少功率因数的波动，并降低线路和设备的损耗。

本文将从理论与实践两方面分析无功补偿对电力系统的电能质量改善效果。

一、无功补偿的作用机理无功补偿是通过引入容性或感性负载来补偿电力系统中的无功功率，以降低功率因数，提高电能质量。

在电力系统中，无功功率的存在会导致电压波动、电流不平衡和谐波等问题，影响系统的稳定运行。

而无功补偿装置主要采用电容器或电抗器等元件，对电流和电压进行调节，消除无功功率，从而改善电能质量。

二、无功补偿对电力系统的电能质量改善效果1. 提高功率因数稳定性无功补偿装置能够补偿电力系统中的无功功率，使功率因数维持在一个较高的稳定值。

高功率因数能够提高电能传输效率，减少线路和设备的损耗，降低能源消耗。

同时，稳定的功率因数还能提高电网的稳定性，减少电压波动和电流谐波，减轻线路的损耗和电器设备的过热情况。

2. 改善电压调节能力无功补偿装置能够在电力系统中补偿无功功率，稳定电压水平，提高电压调节能力。

在电力系统负荷波动或突变时，无功补偿装置能够及时响应，补偿系统中产生的无功功率，使电压保持在合理的范围内。

这样可以避免电压过高或过低对电器设备的损坏，确保电力供应的稳定性和可靠性。

3. 减少电流谐波无功补偿装置通过引入电容器或电抗器，能够对电流进行调节，减少谐波的产生。

电力系统中的谐波会导致电压失真、设备故障，并对系统中的其他设备产生干扰。

通过无功补偿装置的使用，可以补偿谐波电流，减少系统中的谐波水平，保证电流的纯度，提高电网的电能质量。

4. 降低线路和设备的损耗无功补偿装置能够调整电流和电压的波动，减少功率因数的波动，从而降低线路和设备的损耗。

稳定的功率因数能够减少电流的损耗，降低线路的电阻损耗和变压器的铁损耗。

同时，减少电流谐波还能减少设备的谐波损耗，延长设备的使用寿命。

供配电安全技术：电能质量与无功补偿引言供配电安全技术是保障电力系统稳定运行和用户用电安全的重要组成部分。

电能质量和无功补偿是供配电安全技术中的两个关键方面。

本文将重点介绍电能质量和无功补偿的概念、重要性以及相应的解决方案。

电能质量电能质量是指电力系统中提供给用户的电能与用户所需电能之间的差异。

电能质量问题主要包括电压波动、频率变动、谐波和电压暂降等。

电压波动电压波动是指供电电网中电压的瞬时变化。

电压波动通常由负载变化、短时故障和电力系统调度等因素引起。

电压波动会导致设备故障、产生电磁干扰和影响用户用电质量。

频率变动频率变动指供电电网中电压频率的瞬时变化。

频率变动通常由电力系统中的电力负荷变化或电网故障引起。

频率变动对电力设备和用户设备的稳定运行都会产生较大影响。

谐波谐波是指电力系统中除了基波（通常为50Hz或60Hz）之外的不同频率的波动。

谐波主要由非线性负载、电弧炉和电力电子设备等引起。

谐波会导致电力设备的过载、噪声干扰和通信系统的故障。

电压暂降电压暂降是指供电电网中电压在短时间内急剧下降，并在一定时间内保持低于额定值。

电压暂降通常由负荷突然变动、电力系统故障或设备开关等引起。

电压暂降会导致设备异常运行、电器设备故障和用户用电中断。

无功补偿无功补偿是指通过控制无功功率的大小和相位来提高电力系统的功率因数和电能效率。

在电力系统中，无功功率是电力的一部分，但不做有用功率转换，只在线路中产生无效电流和负载容量浪费。

无功补偿通常通过无功电容器、无功电抗器和静态无功发生器等设备实现。

这些设备可以校正电力系统的功率因数、提高电能质量、降低线路损耗、减轻设备负荷以及提高供电能力。

电能质量与无功补偿的重要性供配电安全技术中的电能质量和无功补偿对电力系统和用户用电都具有重要意义。

在电力系统中，电能质量问题会导致供电压力下降、线损增加、设备寿命缩短等问题，进而影响电网的稳定运行。

通过实施无功补偿措施，可以改善电力系统的功率因数、减少电网损耗，从而提高供电质量和可靠性。

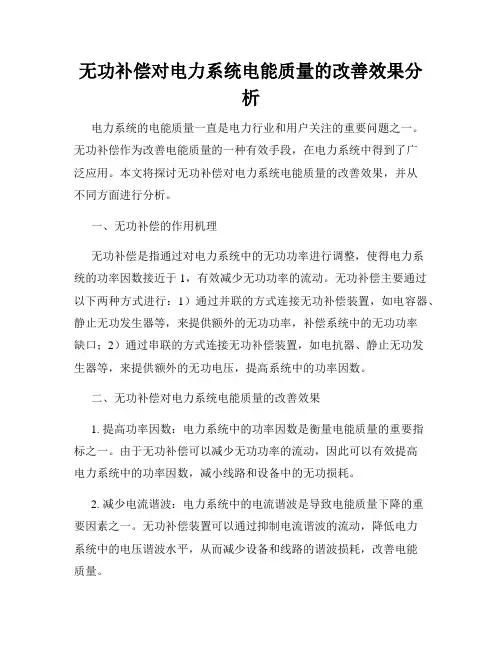

无功补偿对电力系统电能质量的改善效果分析电力系统的电能质量一直是电力行业和用户关注的重要问题之一。

无功补偿作为改善电能质量的一种有效手段，在电力系统中得到了广泛应用。

本文将探讨无功补偿对电力系统电能质量的改善效果，并从不同方面进行分析。

一、无功补偿的作用机理无功补偿是指通过对电力系统中的无功功率进行调整，使得电力系统的功率因数接近于1，有效减少无功功率的流动。

无功补偿主要通过以下两种方式进行：1）通过并联的方式连接无功补偿装置，如电容器、静止无功发生器等，来提供额外的无功功率，补偿系统中的无功功率缺口；2）通过串联的方式连接无功补偿装置，如电抗器、静止无功发生器等，来提供额外的无功电压，提高系统中的功率因数。

二、无功补偿对电力系统电能质量的改善效果1. 提高功率因数：电力系统中的功率因数是衡量电能质量的重要指标之一。

由于无功补偿可以减少无功功率的流动，因此可以有效提高电力系统中的功率因数，减小线路和设备中的无功损耗。

2. 减少电流谐波：电力系统中的电流谐波是导致电能质量下降的重要因素之一。

无功补偿装置可以通过抑制电流谐波的流动，降低电力系统中的电压谐波水平，从而减少设备和线路的谐波损耗，改善电能质量。

3. 提升电压稳定性：电力系统中的电压波动和电压闪变是导致电能质量下降的主要因素之一。

无功补偿装置可以通过调整电压的波动和闪变，保持电力系统中的电压稳定，提高电能质量。

4. 改善电力系统调度能力：电力系统中的无功功率流动会导致电力系统的电压和功率的不平衡分布，从而降低电力系统的调度能力。

无功补偿装置可以通过调整电流和电压的分布，提高电力系统的调度能力，降低网络损耗。

5. 优化电力系统的负荷特性：无功补偿装置可以通过补偿系统中的无功功率，优化电力系统的负荷特性。

例如，在高功率因数运行下，电力系统的负荷特性更稳定，对负载的响应能力更强。

三、无功补偿在不同场景中的应用效果1. 工业领域：在工业生产过程中，往往需要大量的电能供应。

无功补偿在提高电能质量中的作用无功补偿是电力系统中的一个重要概念，它在提高电能质量方面起着重要作用。

本文将探讨无功补偿的原理、作用以及在电能质量改善方面的应用。

一、无功补偿的原理无功补偿是指通过合适的电力电子技术手段，在电力系统中引入适量的无功功率，以改善系统的功率因数。

电力系统中的负载主要分为有功负载和无功负载两部分，其中有功负载为实际用电设备所需的电力，无功负载则是由于电感、电容等元件所引起的无用功率。

无功补偿主要针对无功负载部分进行调节，使电力系统中的无功功率变得稳定和平衡。

二、无功补偿的作用1. 提高功率因数：无功补偿能够减少电力系统中的无功功率，从而提高功率因数。

功率因数是衡量电力系统负荷电流与电压之间相位关系的参数，高功率因数可以减少无功功率在电力系统中的流动，提高电能的有效利用率。

2. 平衡电力系统：无功补偿还可以平衡电力系统中的电流和电压波形，降低电力系统中的谐波和电压不平衡度。

谐波和电压不平衡是导致电能质量下降的重要原因，通过无功补偿可以有效降低这些问题，提高电力系统的稳定性。

3. 减少线路损耗：电力系统中的无功功率通常会导致线路传输能力的下降和线路损耗的增加，通过无功补偿可以减少电力系统中的无功功率流动，提高线路传输能力，降低线路损耗。

4. 改善电能质量：无功补偿还可以改善电能质量，提高电压的稳定性和可靠性。

无功补偿能够调整电压波形，降低电压波动和闪变，减少电压的谐波含量，从而保证供电质量的稳定和可靠。

三、无功补偿在电能质量改善中的应用1. 工业用电：在工业生产中，往往存在大量的电动机、电焊机、变压器等无功负载设备，这些设备会产生大量的无功功率。

通过无功补偿技术可以调节这些设备的无功功率，提高电能质量，降低系统能耗。

2. 市政供电：对于市政供电来说，无功补偿对于电能质量的改善尤为重要。

因为市政供电往往会遇到大量的非线性负载，如办公设备、照明设备等，这些设备会引起电压波动、谐波扰动等问题。

无功补偿技术对电力系统电能质量监控的改善随着电力系统的发展和用电负荷的不断增长，电能质量问题逐渐引起人们的关注。

无功补偿技术作为电力系统中的重要组成部分，对电能质量的监控起着关键性的作用。

本文将从无功补偿技术的原理、应用和优势等方面来阐述它对电力系统电能质量监控的改善。

一、无功补偿技术的原理与类型无功补偿技术是通过在电力系统中引入具有补偿功能的设备或器件来消除或减少无功功率的不良影响。

它的基本原理是根据电力系统的负载情况，以及无功功率的产生机理，通过合理调整无功功率的大小和相位，使系统中的功率因数接近理想值1，从而提高电能的质量。

根据无功补偿技术的实现方式，可以将其分为静态补偿和动态补偿两类。

静态补偿主要采用静态无功发生器（SVC）和静态无功补偿装置（STATCOM）等设备，通过对电流的直接控制来实现无功功率的补偿。

动态补偿则是利用电容器、电抗器和电容电抗器等设备，在电压波动或谐波引起的无功功率波动时，快速响应并进行补偿。

二、无功补偿技术在电力系统中的应用无功补偿技术在电力系统中具有广泛的应用。

首先，它能够提高电力系统的功率因数。

正常情况下，电力系统中会存在很多的感性负载，这会导致功率因数下降。

而通过合理应用无功补偿技术，可以将功率因数维持在较高的水平，减少线损和电能浪费。

其次，无功补偿技术还可以改善电能传输质量。

在长距离输电过程中，线路的电阻和电感会导致电能的损耗和传输距离的限制。

通过无功补偿技术的应用，可以减少无功功率的传输损耗，提高电能的传输效率和稳定性。

此外，无功补偿技术还能够抑制电压谐波和电流谐波的产生。

电力系统中的非线性负载会引起电压和电流的谐波扭曲，对电力设备和负载设备产生不利影响。

通过应用无功补偿技术，可以提供适当的无功功率支撑，抑制谐波的产生，保证电力系统的正常运行。

三、无功补偿技术的优势无功补偿技术在电力系统电能质量监控中具有以下优势。

首先，它能够提高电力系统的稳定性和可靠性。

无功补偿技术对电能质量的影响无功补偿技术是电力系统中常用的一种技术手段，它主要用于补偿电力系统中发生的无功功率，从而提高电能质量和效率。

本文将就无功补偿技术对电能质量的影响进行探讨。

一、无功补偿技术的基本原理和分类无功补偿技术通过将补偿电容器或电抗器连接到电力系统中，以消除或减少系统中的无功功率，从而改善电能质量。

其基本原理是通过补偿器件和控制手段对系统的功率因数进行调整。

根据补偿的方式，无功补偿技术主要分为静态无功补偿和动态无功补偿两种。

静态无功补偿技术主要通过静止的补偿器件（如电容器或电抗器）来进行补偿，其优点是结构简单、成本低、可靠性高。

静态无功补偿技术通常分为固定补偿和变补偿两种方式。

固定补偿适用于电力系统运行中无功功率相对稳定的情况，而变补偿则能根据电力系统中无功功率需求的变化进行自动调整。

动态无功补偿技术则是通过控制器件的电子开关来实现对电力系统无功功率的补偿，主要涉及到功率电子器件和控制算法。

动态无功补偿技术相对于静态无功补偿技术具有更高的精度和更灵活的控制方式，能够快速响应并适应电力系统中的无功功率变化。

二、1. 提高功率因数无功补偿技术能够有效地提高电力系统的功率因数，降低无功功率的存在。

通过补偿无功功率，可以使系统功率因数接近于1，从而减少输电损耗和提高电能转换效率。

同时，较高的功率因数也能够减少电力系统的谐波污染，提高供电质量。

2. 稳定电压无功补偿技术能够调节电力系统中的电压水平，保持电压稳定。

在电力系统中，无功功率的存在会导致电压波动和不稳定，这对电能质量产生不良影响。

通过无功补偿技术，能够及时补偿无功功率，稳定电力系统的电压，确保供电质量。

3. 减少电网损耗电力系统中存在大量的无功功率，这会导致电网的不稳定和电能转换的能量损耗。

通过无功补偿技术，能够减少无功功率的存在，降低输电损耗和电网的能耗。

这对于提高电能质量和提高电力系统的经济效益具有重要意义。

4. 改善谐波问题电力系统中存在谐波问题会对电能质量产生负面影响，如电压畸变、电流畸变等。

无功补偿在电力系统的电能质量改善中的应用电能质量是指电力系统稳定工作所需的电力波形、频率、电压、电流等特性的统称，而电力系统中的无功补偿则是提高电能质量的重要手段。

本文将探讨无功补偿在电力系统的电能质量改善中的应用。

一、无功补偿的概念与作用无功补偿是指在电力系统中通过增加或减少无功功率的方式，使得系统的功率因数达到所需值的过程。

无功补偿的主要作用包括：1. 提高功率因数：通过增加系统的无功功率，使得系统的功率因数接近1，减少了有功功率与视在功率之间的差距，提高了电能利用率。

2. 抑制电压波动：无功补偿装置能够通过向电网注入或吸收无功功率，抑制电压波动，确保电力系统运行的稳定性和可靠性。

3. 减少电网线路损耗：通过提供所需的无功功率，无功补偿装置能够降低电网线路的电阻性损耗，减少功率损耗，提高输电效率。

二、电能质量问题与无功补偿的关系电能质量问题主要包括电压波动、电压暂降、电压闪变等。

无功补偿装置在改善电能质量方面发挥着重要作用：1. 抑制电压波动：电网中的大电流突然消失或增加时，会产生电压波动，影响用户用电设备的正常工作。

无功补偿装置能够通过快速响应电网的变化，发挥电流支持的作用，调节电网电压的波动。

2. 缓解电压暂降：电网中的电流突增导致电压暂降，给用户的用电设备带来不稳定的电压供应，对于关键设备来说可能引发故障。

无功补偿装置能够通过迅速向电网注入无功功率，提高电网短暂过电流后的电压恢复能力。

3. 减少电压闪变：电网中的瞬时负载变化可能导致电压闪变，给用户的电力设备带来严重的影响。

无功补偿装置可用于对电网瞬时负载变化进行调节，减少电压闪变的程度。

三、无功补偿技术的应用无功补偿技术主要包括静态无功补偿（SVC）和动态无功补偿（DSTATCOM）两种形式。

它们分别具有不同的应用场景和特点：1. 静态无功补偿（SVC）：SVC是通过改变其串联电抗和并联电容的容值来实现对电力系统无功功率的调节。

它主要用于增强电力系统的稳定性、改善功率因数和抑制电压波动。

电能质量-无功补偿解决方案1.方案背景电力系统中阻感负荷的存在，如变压器、异步电动机，都会消耗大量的无功功率，而大量的冲击性无功负载还会导致电压发生快速波动。

电力电子变流设备，特别是各种相控整流装置的普及及应用，同样会消耗大量的无功功率。

由此引发了电能质量恶化、网损增加、三相不平衡、输变电设备有效利用率降低等各种问题。

系统中整流器、变流器等非线性负荷的应用，会产生大量的谐波电流注入电网，造成电网电压畸变，谐波不仅使电力电子设备和线路产生涡流损耗，导致线损增加，甚至还会引发系统谐振，从而产生谐波过电压，造成设备损坏。

大量的谐波还可能影响继电保护和自动控制系统的可靠性，令正常的生产活动无法进行。

图1系统示意图2.应用场景2.1.场景1：风电场并网随着风力发电技术的发展，风力发电装机容量在电网中所占的比例越来越高，风力发电的随机性会影响电力系统的有功无功，从而引起电压的波动。

此外，电力系统的低电压故障又会影响到风电场的并网。

图2应用场景1-风电场并网2.2.场景2：冶金电弧炉是冲击性非线性负荷，工作时产生大量的谐波和负序电流，使得电网电压发生较大的波动和闪变，功率因数极低。

图3应用场景2-冶金3.方案实现3.1.概述PRS-7586系列动态无功补偿装置（SVG）可直接接入35kV电压等级及以下电力系统，为电网或用电系统快速提供动态无功补偿，可有效提高系统电压暂态稳定性、抑制母线电压闪变、补偿不平衡负荷、滤除系统谐波及提高功率因数。

图4方案实现原理图示3.2.设计原则表1系统主要设计原则3.3.装置列表表2装置列表4.1)模块化的电路结构a)SVG的核心是基于IGBT器件的（链式）逆变器，链式逆变器每相由多个功率模块输出串联而成，功率模块采用N+1或N+2冗余运行结构；b)模块控制采用大规模FPGA芯片载波移相多电平空间矢量PWM控制策略，电路简单，抗干扰能力强，可靠性高；c)采用自励起动技术，使得装置投入时冲击电流小；d)模块面板共四个电气端子，2个光纤端子，接线简单，还设有若干状态及故障指示灯，方便维护及检修。
