机械制造中的柔性制造系统在当今高度竞争的制造业环境中，企业需要不断提高生产效率、降低成本、提高产品质量，并快速响应市场的变化。

为了实现这些目标，柔性制造系统（Flexible Manufacturing System，简称FMS）应运而生。

柔性制造系统是一种先进的制造技术，它将计算机技术、自动化技术和制造技术有机地结合起来，为机械制造企业提供了高度灵活和高效的生产解决方案。

一、柔性制造系统的定义和组成柔性制造系统是由数控加工设备、物料储运系统和计算机控制系统等组成的自动化制造系统。

它能够在不停机的情况下，根据生产任务的变化，自动调整加工工艺和生产流程，实现多品种、中小批量生产的高效化和自动化。

数控加工设备是柔性制造系统的核心，包括数控机床、加工中心等。

这些设备具有高精度、高效率和高自动化程度的特点，能够完成各种复杂零件的加工。

物料储运系统负责原材料、在制品和成品的存储和运输。

它通常包括自动化仓库、输送装置、搬运机器人等，能够实现物料的快速准确配送，保证生产的连续性。

计算机控制系统是柔性制造系统的大脑，它负责对整个生产过程进行监控、调度和管理。

通过计算机控制系统，操作人员可以实时掌握生产进度、设备状态和质量情况，并及时做出调整和决策。

二、柔性制造系统的特点1、高度灵活性柔性制造系统能够快速适应产品品种和生产批量的变化，无需对设备进行大规模的调整和改造。

它可以在同一生产线上同时生产多种不同的产品，大大提高了企业的市场响应能力。

2、高效率通过自动化的物料储运和加工过程，柔性制造系统能够减少生产中的等待时间和运输时间，提高设备的利用率和生产效率。

3、高质量由于采用了先进的数控加工设备和严格的质量控制手段，柔性制造系统能够保证产品的高精度和高质量，降低废品率和次品率。

4、可扩展性柔性制造系统可以根据企业的发展需求进行扩展和升级，增加新的设备和功能，以满足不断增长的生产需求。

三、柔性制造系统的工作原理在柔性制造系统中，计算机控制系统首先接收生产任务，并根据产品的工艺要求和设备的可用性，制定生产计划和调度方案。

柔性制造系统柔性制造系统(FMS一一Flexible Manufact uring Syst em)是一个由计算机集中控制和管理的制造系统,具有多个半独立的工位和一个物料储存运输系统的体系,能自主地高效率地同时完成多品种中小批量零件的生产任务。

由上述定义,一般应包括以下要素:标准的数控机床或柔性制造单元。

我们又把具有自动上下料功能或具有多个工位, 具有加工型及装配型的数控机床,称之为“制造单元”,它是FMS中的基本制造单元。

一个在数控设备和装卡工位之间运送零件和刀具的传递系统。

一个发布指令,协调机床、工件和刀具传送装置的监控系统。

中央刀具库及其管理系统。

自动化仓库及其管理系统。

FMS是一个很复杂的系统,在目前的发展过程中,组合方案是多种多样的。

简单小型的FMS,只具备前三个要素,复杂的功能强的FMS,除具备上述五个要素外,还需要一些附属设备。

柔性制造系统的组成与功能系统的组成：(1)中央管理和控制计算机(2)物流控制装置(3)自动化仓库(4)无人输送台 (5)制造单元(6)中央刀具库(7)夹具站 (8)信息传输网络(9)随行工作台系统的功能：1)以成组技术为核心的对零件分析编组的功能。

2)以微型计算机为核心的编排作业计划的智能功能。

3)以加工中心为核心,自动换刀、换工件的加工功能。

4)以托盘和运输系统为核心的工件存放与运输功能。

5)以各种自动检测装置为核心的自动测量、定位与保护功能柔性制造系统的关键技术在进行柔性制造系统的设计、规划时,主要涉及以下几个关键技术,包括:柔性制造系统的监控和管理系统,柔性制造系统的物流系统,柔性制造系统的刀具传输和管理系统,柔性制造系统的联网技术,柔性制造系统的辅助系统设计等。

1.柔性制造系统的监控和管理系统2.柔性制造系统的物流系统3.柔性制造系统的刀具管理系统4.柔性制造系统的通信5.柔性制造系统的辅助系统FMS的辅助系统包括清洗工作站、切削液自动排放和集中回收处理及集中供液、气等设施组成。

柔性制造系统随着机电一体化技术的发展，传统的机械技术与新兴的微电子技术相结合，出现了很多现代化的加工设备和手段，特别是数控机床和加工中心的迅速普及和多功能化，为改变中小批量生产的落后状况提供了可能。

柔性制造系统(FMS)便是在这样的背景下产生和发展起来的。

所谓柔性制造系统是利用计算机控制系统和物料输送系统，把若干台设备联系起来，形成没有固定加工顺序和节拍的自动化制造系统。

它在加工完一定批量的某种工件后，能在不停机调整的情况下，自动地向另一种工件转换。

它的主要特点是包括以下几方面。

(1)高柔性。

能在不停机调整的情况下，实现多种不同工艺要求的零件加工。

(2)高效率。

能采用合理的切削用量实现高效加工，同时使辅助时间和准备终结时间减小到最低程度。

(3)高度自动化。

自动更换工件、刀具、夹具，实现自动装夹和输送，自动监测加工过程，有很强的系统软件功能。

柔性制造系统的组成柔性制造系统由加工系统、物流系统、信息流系统三部分组成。

1.加工系统加工系统的功能是以任意顺序自动加工各种工件，并能自动地更换工件和刀具。

通常由若干台加工零件的CNC机床或CNC板材加工设备以及操纵这种机床要使用的刀具所构成。

在加工较复杂零件的FMS加工系统中，由于机床上机载刀库能提供的刀具数目有限，除尽可能使产品设计标准化，以便使用通用刀具和减少专用刀具的数量外，必要时还需要在加工系统中设置机外自动刀库以补充机载刀库容量的不足。

2.物流系统FMS中的物流系统与传统的自动线或流水线有很大的差别，整个工件输送系统的工作状态是可以进行随机调度的，而且都设置有储料库以调节各工位上加工时间的差异。

物流系统包含工件的输送和储存两个方面。

工件输送包括工件从系统外部送入系统和工件在系统内部的传送两部分，目前，大多数工件送入系统和夹具上装夹工件仍由人工操作，系统中设置装卸工位，较重的工件可用各种起重设备或机器人搬运。

工件输送系统按所用运输工具可分成为自动输送车、轨道传送系统、带式传送系统和机器人传送系统四类。

柔性制造系统柔性制造是与“刚性”制造自动化相对应提出来的新概念，是以数值控制、计算机、信息处理、精密机械等技术为基础的先进制造技术。

柔性制造系统，即FMS。

柔性制造系统由主机（即数控机床）、物流系统（即毛坯、工件、刀具的存储、输送、交换系统）、控制整个系统运行的计算机系统三个基本部分组成。

对机械制造厂而言，其FMS由如下单元组合而成：加工设备、装配设备、检测设备、输送装置、交换装置、装卸站、保管设备、信息管理及控制装置、辅助设备。

柔性制造系统的分类：柔性制造单元(FMC) ，FMC由单台带多托盘系统的加工中心或3台以下的CNC机床组成,具有适应加工多品种产品的灵活性。

FMC的柔性最高。

柔性制造线(FML) ：柔性制造线FML是处于非柔性自动线和FMS之间的生产线,对物料系统的柔性要求低于FMS,但生产效率更高。

柔性制造系统(FMS) ： FMS通常包括3台以上的CNC机床(或加工中心),由集中的控制系统及物料系统连接起来,可在不停机情况下实现多品种、中小批量的加工管理。

FMS 是使用柔性制造技术最具代表性的制造自动化系统。

常见的FMS具有以下功能：自动制造功能，在柔性制造系统中，由数控机床这类设备承担制造任务；自动交换工件和刀具的功能；自动输送工和刀具的功能；自动保管毛坯、工件、半成品、工具夹、模具的功能；自动监视功能（即刀具磨损、破损的监测），自动补偿，自诊断等；作业计划与调度。

柔性制造系统的基本功能包括自动加工功能(包括检验、清洗等)、自动搬运功能和将以上两者综合起来的综合软件功能。

加工系统：柔性制造系统采用的设备由待加工工件的类别决定,主要有加工中心、车削中心或计算机数控(CNC)车、铣、磨及齿轮加工机床等,用以自动地完成多种工序的加工。

物料系统：物料系统用以实现工件及工装夹具的自动供给和装卸,以及完成工序间的自动传送、调运和存贮工作,包括各种传送带、自动导引小车、工业机器人及专用起吊运送机等。

柔性制造系统柔性制造系统(FMS)系指具有自动化程度高的制造系统。

目前所谈及的FMS 通常是指在批量切削加工中以先进的自动化和高水平的柔性为目标的制造系统。

随着社会对产品多样化、低制造成本及短制造周期等需求日趋迫切，FMS发展颇为迅速，并且由于微电子技术、计算机技术、通信技术、机械与控制设备的发展，也促使柔性制造技术日臻成熟，80年代后，制造业自动化进入一个崭新时代，即基于计算机的集成制造(CIMS)时代，FMS已成为各工业化国家机械制造自动化的研制发展重点。

一、规模按规模大小FMS可分为如下4类：1.柔性制造单元(FMC)FMC的问世并在生产中使用约比FMS晚6~8年，它是由1~2台加工中心、工业机器人、数控机床及物料运送存贮设备构成，具有适应加工多品种产品的灵活性。

FMC可视为一个规模最小的FMS，是FMS向廉价化及小型化方向发展和一种产物，其特点是实现单机柔性化及自动化，迄今已进入普及应用阶段。

2.柔性制造系统(FMS)通常包括4台或更多台全自动数控机床(加工中心与车削中心等)，由集中的控制系统及物料搬运系统连接起来，可在不停机的情况下实现多品种、中小批量的加工及管理。

3.柔性制造线(FML)它是处于单一或少品种大批量非柔性自动线与中小批量多品种FMS之间的生产线。

其加工设备可以是通用的加工中心、CNC机床；亦可采用专用机床或NC专用机床，对物料搬运系统柔性的要求低于FMS，但生产率更高。

它是以离散型生产中的柔性制造系统和连续生产过程中的分散型控制系统(DCS)为代表，其特点是实现生产线柔性化及自动化，其技术已日臻成熟，迄今已进入实用化阶段。

4.柔性制造工厂(FMF)FMF是将多条FMS连接起来，配以自动化立体仓库，用计算机系统进行联系，采用从订货、设计、加工、装配、检验、运送至发货的完整FMS。

它包括了CAD/CAM，并使计算机集成制造系统(CIMS)投入实际，实现生产系统柔性化及自动化，进而实现全厂范围的生产管理、产品加工及物料贮运进程的全盘化。

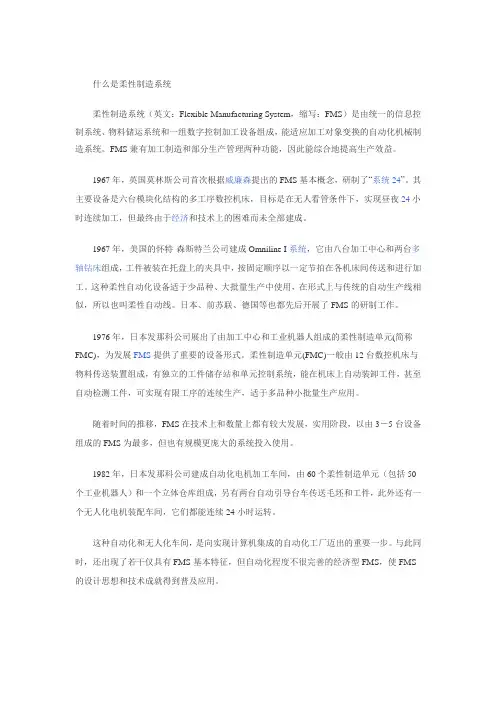

什么是柔性制造系统柔性制造系统（英文：Flexible Manufacturing System，缩写：FMS）是由统一的信息控制系统、物料储运系统和一组数字控制加工设备组成，能适应加工对象变换的自动化机械制造系统。

FMS兼有加工制造和部分生产管理两种功能，因此能综合地提高生产效益。

1967年，英国莫林斯公司首次根据威廉森提出的FMS基本概念，研制了“系统24”。

其主要设备是六台模块化结构的多工序数控机床，目标是在无人看管条件下，实现昼夜24小时连续加工，但最终由于经济和技术上的困难而未全部建成。

1967年，美国的怀特·森斯特兰公司建成Omniline I系统，它由八台加工中心和两台多轴钻床组成，工件被装在托盘上的夹具中，按固定顺序以一定节拍在各机床间传送和进行加工。

这种柔性自动化设备适于少品种、大批量生产中使用，在形式上与传统的自动生产线相似，所以也叫柔性自动线。

日本、前苏联、德国等也都先后开展了FMS的研制工作。

1976年，日本发那科公司展出了由加工中心和工业机器人组成的柔性制造单元(简称FMC)，为发展FMS提供了重要的设备形式。

柔性制造单元(FMC)一般由12台数控机床与物料传送装置组成，有独立的工件储存站和单元控制系统，能在机床上自动装卸工件，甚至自动检测工件，可实现有限工序的连续生产，适于多品种小批量生产应用。

随着时间的推移，FMS在技术上和数量上都有较大发展，实用阶段，以由3－5台设备组成的FMS为最多，但也有规模更庞大的系统投入使用。

1982年，日本发那科公司建成自动化电机加工车间，由60个柔性制造单元（包括50个工业机器人）和一个立体仓库组成，另有两台自动引导台车传送毛坯和工件，此外还有一个无人化电机装配车间，它们都能连续24小时运转。

这种自动化和无人化车间，是向实现计算机集成的自动化工厂迈出的重要一步。

与此同时，还出现了若干仅具有FMS基本特征，但自动化程度不很完善的经济型FMS，使FMS 的设计思想和技术成就得到普及应用。

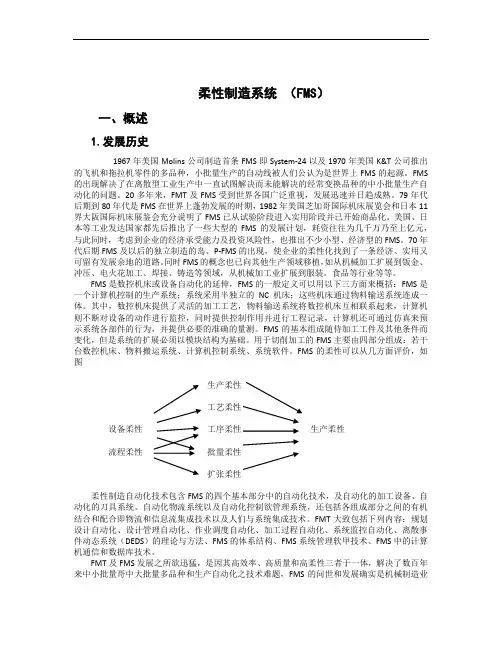

柔性制造系统（FMS）一、概述1.发展历史1967年美国Molins公司制造首条FMS即System-24以及1970年美国K&T公司推出的飞机和拖拉机零件的多品种，小批量生产的自动线被人们公认为是世界上FMS的起源。

FMS 的出现解决了在离散型工业生产中一直试图解决而未能解决的经常变换品种的中小批量生产自动化的问题。

20多年来，FMT及FMS受到世界各国广泛重视，发展迅速并日趋成熟。

79年代后期到80年代是FMS在世界上蓬勃发展的时期，1982年美国芝加哥国际机床展览会和日本11界大阪国际机床展鉴会充分说明了FMS已从试验阶段进入实用阶段并已开始商品化。

美国、日本等工业发达国家都先后推出了一些大型的FMS的发展计划，耗资往往为几千万乃至上亿元，与此同时，考虑到企业的经济承受能力及投资风险性，也推出不少小型、经济型的FMS。

70年代后期FMS及以后的独立制造的岛、P-FMS的出现，使企业的柔性化找到了一条经济、实用又可留有发展余地的道路。

同时FMS的概念也已向其他生产领域移植，如从机械加工扩展到钣金、冲压、电火花加工、焊接、铸造等领域，从机械加工业扩展到服装。

食品等行业等等。

FMS是数控机床或设备自动化的延伸，FMS的一般定义可以用以下三方面来概括：FMS是一个计算机控制的生产系统；系统采用半独立的NC机床；这些机床通过物料输送系统连成一体。

其中，数控机床提供了灵活的加工工艺，物料输送系统将数控机床互相联系起来，计算机则不断对设备的动作进行监控，同时提供控制作用并进行工程记录，计算机还可通过仿真来预示系统各部件的行为，并提供必要的准确的量测。

FMS的基本组成随侍加工工件及其他条件而变化，但是系统的扩展必须以模块结构为基础。

用于切削加工的FMS主要由四部分组成：若干台数控机床、物料搬运系统、计算机控制系统、系统软件。

FMS的柔性可以从几方面评价，如图生产柔性工艺柔性设备柔性工序柔性生产柔性流程柔性批量柔性扩张柔性柔性制造自动化技术包含FMS的四个基本部分中的自动化技术，及自动化的加工设备、自动化的刀具系统。
