结构力学期末考试题库含答案一、选择题（每题2分，共20分）1. 下列哪种材料不属于杆件的基本变形类型？A. 轴向拉伸B. 剪切C. 弯曲D. 扭转答案：B2. 在杆件受力的基本变形中，正应力指的是：A. 正应变B. 剪应力C. 正应力和剪应力之和D. 正应力答案：D3. 杆件在弹性范围内工作时，下列哪个关系成立？A. 应力与应变成正比B. 应力与应变成反比C. 应力与应变无确定关系D. 应力与应变无关答案：A4. 在梁的弯曲问题中，中性轴的位置取决于：A. 梁的截面形状B. 梁的材料性质C. 梁的长度D. 梁的加载方式答案：A5. 下列哪个因素不会影响梁的弯曲刚度？A. 梁的截面惯性矩B. 梁的材料弹性模量C. 梁的长度D. 梁的截面面积答案：D6. 在桁架结构中，下列哪个杆件承受拉力？A. 受压杆B. 受拉杆C. 无力杆D. 受弯杆答案：B7. 在静定桁架中，结点的平衡方程为：A. Fx = 0, Fy = 0B. Fx = 0, Fy = 0, Mz = 0C. Fx = 0, Fy = 0, Mx = 0D. Fx = 0, Fy = 0, My = 0答案：A8. 在超静定结构中，求解内力的基本方法是：A. 平衡法B. 单位荷载法C. 力法D. 矩法答案：C9. 下列哪个因素会影响梁的横向稳定性？A. 梁的截面高度B. 梁的截面宽度C. 梁的长度D. 梁的材料性质答案：C10. 在杆件受到复合应力时，主应力的大小和方向取决于：A. 杆件的截面形状B. 杆件的材料性质C. 杆件的加载方式D. 所有上述因素答案：D二、填空题（每题2分，共20分）1. 杆件的基本变形包括轴向拉伸、轴向压缩、弯曲、扭转和______。

答案：剪切2. 杆件的应力与应变之间的关系称为______。

答案：胡克定律3. 梁在弯曲时，中性轴的位置取决于梁的______。

答案：截面形状4. 在桁架结构中，承受拉力的杆件称为______。

一、选择题：（共 10 题，每题 2 分，共 20 分）1．图示体系为（）A.无多余约束的几何不变体系B.有多余约束的几何不变体系C.瞬变体系D. 常变体系第 1 题第 2 题2.图示外伸梁，跨中截面C的弯矩为（）A.7 kN mB.10kN m C．14 kN m D．17kN m3.在竖向荷载作用下，三铰拱（）A.有水平推力B.无水平推力C.受力与同跨度、同荷载作用下的简支梁完全相同D.截面弯矩比同跨度、同荷载作用下的简支梁的弯矩要大4. 在线弹性体系的四个互等定理中，最基本的是（）A. 位移互等定理B.反力互等定理C. 位移反力互等定理D.虚功互等定理5. 比较图 (a) 与图 (b) 所示结构的内力与变形，叙述正确的为（）A. 内力相同，变形不相同B.内力相同，变形相同附件 2C. 内力不相同，变形不相同D.内力不相同，变形相同q qEI EI2EI2EIl l l l(a)(b)第 5 题6. 静定结构在支座移动时，会产生（）A. 内力B.应力C.刚体位移D.变形。

7. 图示对称刚架，在反对称荷载作用下，求解时取半刚架为（）A. 图（ a）C. 图（ c）B.D.图（ b）图（ d）题 7 图8. 位移法典型方程中系数k ij =k ji 图（ a）反映了（图（ b））图（ c）图（ d）A. 位移互等定理B.反力互等定理C. 变形协调D.位移反力互等定理9. 图示结构，各柱EI= 常数，用位移法计算时，基本未知量数目是（）A . 2B . 4 C. 6 D . 8第 9 题10.FP=1 在图示梁A．DE、AB 段第10题AE 上移动， K 截面弯矩影响线上竖标等于零的部分为（B．CD、DE 段C．AB 、BC 段D．BC、CD段）二、填空题：（共10 题，每题 2 分，共20 分）1.两刚片用一个铰和 _________________相联，组成无多余约束的几何不变体系。

2.所示三铰拱的水平推力 FH 等于 _______________。

结构力学期末试题及答案一、选择题1. 下列哪个是结构稳定的条件？A. 受力框架为凿木结构。

B. 受力框架中各构件能连续运动。

C. 受力框架对任何外部作用均能保持初始形态。

D. 受力框架中各构件的受力分布均为均匀分布。

答案：C2. 以下哪个公式用于计算杆件的挠度？A. 弯矩—曲率关系式。

B. 应变—位移关系式。

C. 应力—应变关系式。

D. 应变—应力关系式。

答案：A3. 下列哪个是静力学的基本公理？A. 引力是沿杆件等距分布的。

B. 杆件各部分的变形是以弯曲为主。

C. 外载作用在结构上所引起的各个节点的变形D. 杆件内各点只承受正向载荷。

答案: C4. 下列哪个是典型静定结构？A. 连续梁。

B. 悬链线。

C. 桁架。

D. 拱桥。

答案：B5. 弯矩是指杆件上的哪种力？A. 剪力。

B. 弯矩。

C. 引弯力。

D. 位移力。

答案：B二、问题分析题1. 如图所示的悬臂梁受到均匀分布荷载，求支点处弯矩。

解答略。

2. 现有一自由悬臂梁，长度L，截面形状为正方形，求该梁在自重作用下的挠度。

解答略。

3. 请分析悬链线和刚性梁在受力过程中的异同点。

解答略。

4. 解释什么是静定结构和非静定结构，并列举各自的一个例子。

解答略。

三、计算题1. 如图所示的桁架结构，每根杆件长度为L，支座处受到垂直荷载F，请计算各个连接节点的受力情况。

解答略。

2. 一根长度为L，截面形状为圆形的悬臂梁，受到均匀分布荷载，请通过结构力学的理论计算方法，求该梁在距悬臂端点处的挠度。

解答略。

四、问答题1. 结构力学的研究对象是什么？其在工程中有什么应用？解答略。

2. 结构稳定的条件有哪些？请简要说明。

解答略。

3. 结构力学与弹性力学有什么区别和联系？解答略。

4. 结构力学的发展历程是怎样的？解答略。

以上为结构力学的期末试题及答案，包含选择题、问题分析题、计算题和问答题。

通过对这些内容的学习和掌握，可以更好地理解结构力学的基本原理和应用。

希望对你的学习有所帮助。

一、几何组成分析
二、作出图示静定梁的弯矩图。

三、弯矩图
四、绘图题
解：
五、弯矩图
六、试用位移法计算图示刚架，并作出M图（EI=常数）。

七、 弯矩图
八、 弯矩图
作出图示静定梁的弯矩图。

作出图示静定梁的弯矩图（不必写出作出过
程）
九、弯矩图
十、作出图示静定刚架的弯矩图。

十一、作出图示多跨静定梁的F Q K影响线。

十二、 弯矩图
十三、
试用力法解图示连续梁，并画弯矩图。

EI =常数。

（15分）（建议取图示基本结
构计算）。

十四、对称钢架作出M图
十五、钢架M图
十六、求图示体系的自振频率和主振型，并验算主振型的正交性。

十七、 作出图示静定刚架的弯矩图。

十八、 试用力法计算图示对称刚架，并作出M图。

=72/EI
常数。

二十、自振频率和主振型。

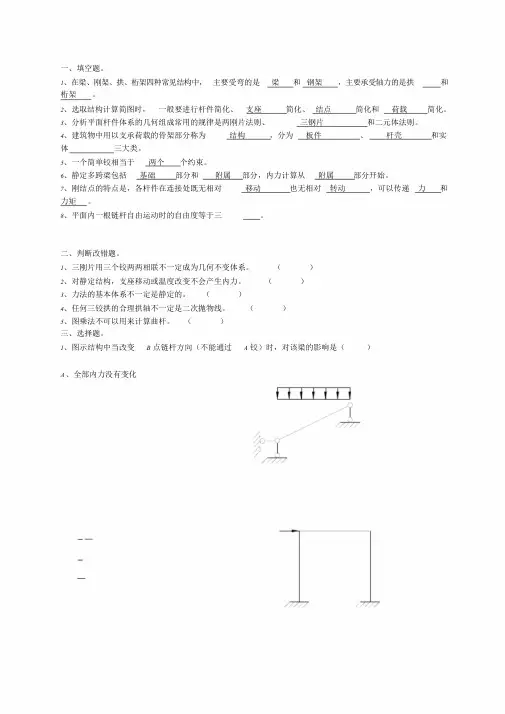

***学院期末考试试卷一、 填空题（20分）（每题2分）1.一个刚片在其平面内具有 3 个自由度； 一个点在及平面内具有 2 自由度；平面内一根链杆自由运动时具有 3 个自由度。

2.静定结构的内力分析的基本方法 截面法，隔离体上建立的基本方程是 平衡方程 。

3.杆系结构在荷载，温度变化，支座位移等因素作用下会产生 变形 和 位移 。

4.超静定结构的几何构造特征是 有多余约束的 几何不变体系 。

5.对称结构在对称荷载作用下，若取对称基本结构和对称及反对称未知力，则其中 反对称 未知力等于零。

6.力矩分配法适用于 没有侧移未知量的超静定梁与刚架 。

7.绘制影响线的基本方法有 静力法 法和 机动法 法。

8.单元刚度矩阵的性质有 奇异性 和 对称性 。

9.结构的动力特性包括 结构的自阵频率；结构的振兴型； 结构的阻尼 。

10. 在自由振动方程0)()(2)(2...=++t y t y t y ωξω式中，ω称为体系的 自振频率 ，ξ称为 阻尼比 。

二、试分析图示体系的几何组成（10分）（1）（２）答案：（1）答：该体系是几何不变体系且无余联系。

（2）答：该体系是几何不变体系且无多余联系。

三、试绘制图示梁的弯矩图（１０分）（1）（2）答案：（１）（２）M图四、简答题（20分）1.如何求单元等效结点荷载？等效荷载的含义是什么？答案：2.求影响线的系数方程与求内力方程有何区别？答案：3.动力计算与静力计算的主要区别是什么？答案：4.自由振动的振幅与那些量有关？ 答案五、计算题（40分）1、用图乘法计算如图所示简支梁A 截面的转角A 。

已知EI=常量。

（10分）答案：解：作单位力状态，如图所示。

分别作出p M 和M 图后，由图乘法得：2.试作图示伸臂量的By F K M 的影响线。

答案：By F 的影响线K M 的影响线3.试用力法计算单跨静定梁。

并作M 图。

（10分）解：选取基本结构，并作出单位弯局矩图 和荷载弯矩图如图所示4.试用位移法求作图示连续梁的内力图。

课程名称： 结构力学 课程类别： 必修 考试方式： 闭卷注意事项：1. 本试卷满分100分。

2. 考试时间 120分钟。

3. 题目中结点、杆件长度、杆件编号的表达方式分别为： 1、1.00、（1）。

4. 题目中荷载的单位为：kN （集中力）、kN/m （分布力）。

5. 题目中刚度的单位为：2a MP m ⋅（EA ）、4a MP m ⋅（EI ） 6. 准带有函数功能的计算器。

7. 题下空白大小并不表示题目难易程度。

一、 选择题：下列各题的四个选项中只有一个正确，请将正确选项填入题后括号内（每题5分，共40分）1、图示平面体系各杆位置准确，其几何组成是（ C ）。

A ．几何不变，无多余约束B ．几何不变，有多余约束C ．几何瞬变D ．几何不变2、图示结构中，单位集中力作用在34杆件的左端，则支座1处的反力1y F （以向上为正）和34杆中点处弯矩3M（以顺时针转动为正）分别等于（A ）。

A．0，0 B．0，0.25C．0.5，0 D．0.25，0.53、图示桁架结构中，零杆的杆件数为（ C ）。

A．3 B．5C．7 D．94、结构各杆件刚度值EI，不计轴向变形和剪力的影响，则结构在4点的水平位移和2点的垂直位移分别为（ A ）。

A．3EI，0B．9EI，1EIC．6EI，0D．36EI，01.001234( 1 )( 2 )( 3 )5、用弯矩分配法计算图示结构，计算参数正确的是（ A ）。

A ．212121,1S i C ==- B ．2121214,0.5S i C == C ．2323233,0.5S i C == D ．232323,0.5S i C ==-6、图示结构采用位移法基本体系求解时，附加约束为结点2、3处的转角位移约束量1Z 、2Z 和支座4处的水平链杆约束量3Z ，刚度系数正确的是（ C ）。

A ．111221124,3r i r i == B ．111221126,3r i r i ==C ．111221128,2r i r i ==D ．1112211212,2r i r i ==7、图示结构结点1、2的水平位置差和竖向位置差均为1，支座3竖直向下沉降位移为a ，则结点2的水平位移（以向右为正）和竖向位移（以向上为正）分别等于（ B ）。

一、选择题:（共10题，每小题2分，共20分）3. A二、填空题（共10空，每空2分，共20分）1.不通过此铰的链杆2. FP/2（→） θ（↓） 4. 刚体体系虚功原理 5.不变2 8.（c ） 9.反对称 10.无侧移的超静定结构三、问答题：（共2题，每小题5分，共10分）1．图乘法的应用条件是什么？求变截面梁和拱的位移时可否用图乘法？答.图乘法的应用条件：1）杆轴线为直线，2）杆端的EI 为常数3）MP 和M 图中至少有一个为直线图形。

否。

（7分）2．超静定结构的内力只与各杆件的刚度相对值有关，而与它们的刚度绝对值无关，对吗？为什么？ 答：不对。

仅受荷载作用的超静定结构，其内力分布与该结构中的各杆刚度相对值有关；而受非荷载因素作用的超静定结构，其内力则与各杆刚度的绝对值有关。

（7分）四、计算题. （1、2题8分，3题10分，4、5题12分,4题共计50分）1．图示桁架，求1、2杆的轴力。

解：F N1=75KN ，F N2=2135-KN 2．图示刚架，求支座反力，并绘弯矩图。

解：F Ay =22KN （↓）F Ax =48KN （←）F By =42KN （↑）最终的弯矩图为：3．用力法计算图示刚架，并绘其M 图，EI 为常数。

解：原结构为1次超静定结构。

选取基本体系如图(a)所示，基本方程为1111P 0X δ∆+=。

系数和自由项分别为11143EIδ=，1P 203EI ∆= 解得1107X =-。

弯矩图如图(d)所示。

4．用位移法计算图示结构，并绘其弯矩图，EI 为常数。

解： (1)确定基本未知量数其基本未知量只有结点A 的转角Z1。

(2)选择基本体系(3)建立典型方程(4)求系数和自由项 i i i k 62411=+=21P 121ql F -=(5)解方程，求基本未知量iql Z 7221 (6)作最后弯矩图M基本体系 M 1图 M P 图 M 图5．用力矩分配法计算图示结构，并绘其弯矩图，EI 为常数。

一、（6分）图示结构是多余约束的几何变体系（简述分析过程）1，2I II2，31，3III解：先计算体系的计算自由度W如果以结点为观察对象：W = 2j– b = 2×6-16 =0以刚片为对象： W = 3m-2j-b = 3× 12–2×16–4 =0以三角形组成的不变体系 I 和 II 加大地为 III 组成三刚片体系。

刚片 1 和 2 以二平行的连杆组成平行于地面的无穷远处虚铰，实铰（ 1， 3）和（ 2，3）与此无穷远虚铰不成一线，因而体系为几何不变。

此题应先计算W，再分析是否几何可变。

如果W>0, 则一定为几何可变；如果W=0,则无多余约束；如果W<0,则有多余约束。

由于 W=0，所以本体系为无多余约束的几何不变体系。

二、（15 分）快速作下列 3 个图示结构弯矩图由C 点弯矩为零可以判断支座 F 的水平反力必须向右，得 DF段 M图。

C FB D EAF(a)B DFCA(b)E A B C DM(c)由右部无垂直支承知梁BC 要承担剪力 F。

得 BC段 M图。

BD段内无外力作用，其 M图必为一直线，得CD段 M图。

F 处的水平力只能由 A 点向左的水平力平衡，所以得 DA段 M图。

BD段没有竖向剪力，M值不变。

A 点的水平反力左向以平衡F，得BA 段 M图左斜。

在 F 延长线与 BA交点处M=0。

铰A， C 处 M=0。

DE段无剪力， M不变。

BD段无外力， M为一直线，由已知的 D 点和 C点将直线延到 B 点。

AB段无外力， M为一直线，由已知的 B 点和 A 点作直线。

三、（10 分）已知 EI = 3.15 ×1010kNmm 2, 求图示等截面梁C点的竖向位移解：45kN/m 1、先求支座反力，然后根A B C 据支座反力作荷载下的弯矩图6m 2m45 6F A F B 135 kN2 简支梁的跨中弯矩可直接2qlM45kN/m1A B C2MMmax F A 345 322135 3 202.5 202.5kNm2、为求梁C 点处的竖向位移，在C 点处施加一竖向单位力。
