TWC一32A温度仪表说明书
一般有三个按键提供设置的需要，一个是Set键，按一下进入设置状态。
另两个提供向上和向下调整温度，可以调整到任意温度点。
调整到需要的温度点后，再按一下Set键来确认。
1.接通智能温控器的电源，显示屏上显示的是当前的温度。
因为传感器未接触其他器件，而是直接暴露在空气中，所以这就是现在的气温：31摄氏度，还不算太热。
2.显示屏右下方是“启动温度”设置按钮，按升温键一下，温度提高1摄氏度；也可以按住不放手，温度连续升高。
这里我设置为65摄氏度，也就是传感器温度低于或等于65度时，输出插座自动通电，所连接的设备启动。
设备可以是电动机、电加热器等等。
3.显示屏左下方是“停止温度”设置按钮。
我设置为80度，即传感器温度高于或等于80度时，输出插座自动断电，受控设备停止工作。
4.再看温度传感器，它的作用是感知被监测对象的温度，并转变为电信号，通过导线传回温控器。
可以拿一个铁质物品试一下，传感器有较强磁性，能吸附其上。
5.把传感器吸附在被监测的设备上。
这个设备得有铁质部分；否则，就得想办法固定了。
6.把受控设备的插头插在温控器输出插座上。
注意：最好在温控器本身未加电的状态下进行。
至此，设置工作完成，温控器加电，该系统就开始工作了。
恒温装置说明书一：原理制冷压缩机排出高温制冷剂蒸汽，高温蒸汽在冷凝器内部充分与冷却水进行热交换，冷却后的制冷剂液体保持0-5℃的过冷度，干燥过滤器对流动的制冷剂进行过滤干燥处理，膨胀阀对制冷剂起减压作用，直接控制蒸发器氟利昂流量，制冷剂在蒸发器中吸热作功，降低水箱水的温度，当恒温水箱中水温高于上限设定值时，启动压缩机制冷，当水温低于上限设定值时，压缩机停止工作。
二：运行初次运行前需检查冷却水进水阀管路是否畅通、补水阀管路是否畅通、水箱水位是否达到运行标准及电路是否接好（380V和220V两个回路都正常）。
待一切正常后，恒温控制面板上“装置停止”带灯（红色）按钮亮，然后按下恒温控制面板上的“装置启动”按钮（指示灯（绿色）亮），恒温运行。
运行前需将温控仪进行设定：1、工作温度设定：按SET键3下，调节范围：25℃；2、温差设置：同时按▲键和▼键3秒，调节范围±0.5℃指示灯（温控仪左上角）（压机）上电延时期间闪烁，当闪烁停止后，压机工作。
三：故障1、“相序错误”：调换恒温控制柜380V进线端子的任意两相2、“故障报警”：消除热继电器的故障（按复位键），同时适当调大热继电器的过热电流3、“冷却水断流”：检查外接冷却水的阀门是否关闭，此阀门务必保持常开。
4、“水槽液位低”：检查补水阀门是否打开，补水电磁阀是否动作5、“压缩机启动后便停止”：观察控制面板下面的高低压压力表的数值（正常运行时，低压》3bar，高压《20bar）：1、如果高压》20bar，则需通过充气口（低压口上），放出制冷剂，放一次启动一次，直到正常运行为止。
2、如果低压《3bar，则制冷剂泄漏，检查漏点，补充制冷剂。
3、如果低压《3bar，高压》20bar，则说明制冷回路（含有过滤器，视夜镜和膨胀阀那段）有堵，拆卸后，根据情况更换元件，重新保压24小时，检查漏点。
在无漏点的情况下，抽取管道真空，充制冷剂，启动压缩机。
（最常见故障）6、“压缩机故障损坏”：冷却水出口阀门关闭，外接冷却水循环停止，冷凝器无法换热，压缩机不断运行制冷，导致低压管内部和蒸发器结霜，压缩机烧毁。
温湿度控制器一、产品概述温湿度控制器，主要应用于需要对被测环境进行自动温湿度调节的场合，用户可通过按键分别调整温湿度的上、下限值来控制加热或排风实现自动控制，显示方式为数码管显示。
二、基本功能：2.1 温度测量范围：-25℃～+80℃±1℃；2.2 湿度测量范围：相对湿度RH: 0%～99% 精度±3%RH；2.3 控制方式：温度采用上、下限和回差控制，湿度采用上、下限控制，所有参数均可设置；2.4 输出控制类型：两组继电器触点，分别为加热和排风，每路最大负载AC250V /3A，均为有源输出。
三、技术指标：3.1电源：AC 220V±20%3.2 工作环境：温度:-25℃～+55℃，相对湿度：<95%RH3.3控制设定范围：温度：0℃～80℃，相对湿度：50%RH～99%RH3.4 本机功耗：<3W3.5自检功能：若数码管显示“–––”，则为检测到传感器故障；若加热或排风运行过程中相应指示灯熄灭，则检测到加热或排风故障。
四、工作原理：4.1 温度控制：当被测环境温度低于设定温度下限时，本仪器启动电加热设备开始加温，此时加热指示灯亮，温度升至比下限温度设定值高回差值时，即：W测≥W下限+回差，停止加温。
当被测环境温度高于设定温度上限时，本仪器启动降温设备（如风机或空调）开始降温，此时排风指示灯亮，温度降至比上限温度设定值低回差值时，即：W测≤W上限－回差，停止降温。
4.2 湿度控制：当被测环境湿度超过设定湿度上限时。
如果当前温度较高，即：W测≥W下限＋(W上限－W下限)×3÷4，采用降温（或排风，视具体地区采用不同设备）抽湿，此时排风指示灯亮；抽湿过程中，如果温度低于下限温度+2度后，自动转为加热降湿；当降湿过程中温度高于上限温度-2度后，自动转为降温抽湿，直至湿度低于设定下限值为止。
当被测环境湿度超过设定湿度上限时。
如果当前温度较低，即：W测＜W下限＋(W上限－W下限)×3÷4，采用加热降湿，此时加热指示灯亮，降湿过程中，如果温度高于上限温度-2度后，自动转为降温抽湿；当温度低于下限温度+2度后，自动转为加热降湿，直至湿度低于设定下限值为止。

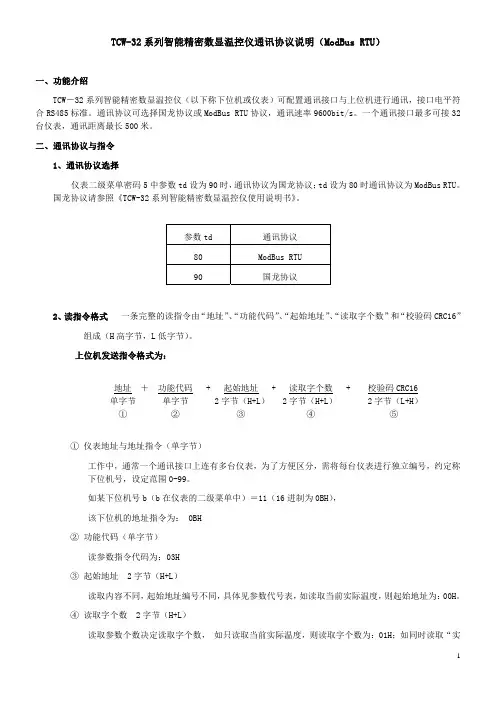

TCW-32系列智能精密数显温控仪通讯协议说明（ModBus RTU）一、功能介绍TCW－32系列智能精密数显温控仪（以下称下位机或仪表）可配置通讯接口与上位机进行通讯，接口电平符合RS485标准。
通讯协议可选择国龙协议或ModBus RTU协议，通讯速率9600bit/s。
一个通讯接口最多可接32台仪表，通讯距离最长500米。
二、通讯协议与指令1、通讯协议选择仪表二级菜单密码5中参数td设为90时，通讯协议为国龙协议；td设为80时通讯协议为ModBus RTU。
国龙协议请参照《TCW-32系列智能精密数显温控仪使用说明书》。
参数td 通讯协议80 ModBus RTU90 国龙协议2、读指令格式 一条完整的读指令由“地址”、“功能代码”、“起始地址”、“读取字个数”和“校验码CRC16”组成（H高字节，L低字节）。
上位机发送指令格式为：地址 ＋ 功能代码 + 起始地址 + 读取字个数 + 校验码CRC16单字节 单字节 2字节（H+L） 2字节（H+L） 2字节（L+H）① ② ③ ④ ⑤① 仪表地址与地址指令（单字节）工作中，通常一个通讯接口上连有多台仪表，为了方便区分，需将每台仪表进行独立编号，约定称下位机号，设定范围0-99。
如某下位机号b（b在仪表的二级菜单中）＝11（16进制为0BH），该下位机的地址指令为： 0BH② 功能代码（单字节）读参数指令代码为：03H③ 起始地址 2字节（H+L）读取内容不同，起始地址编号不同，具体见参数代号表，如读取当前实际温度，则起始地址为：00H。
④ 读取字个数 2字节（H+L）读取参数个数决定读取字个数， 如只读取当前实际温度，则读取字个数为：01H；如同时读取“实际温度、输出功率、设定温度”三个参数，则读取字个数为：03H⑤ 校验码（CRC16） 2字节（L+H）根据发送的内容进行CRC16计算，计算的结果作为校验码发送，发送校验码的格式为（L+H）低字 节在前，高字节在后。
