【大学期末考试复习题】北京交通大学电力系统分析期末考试题答案

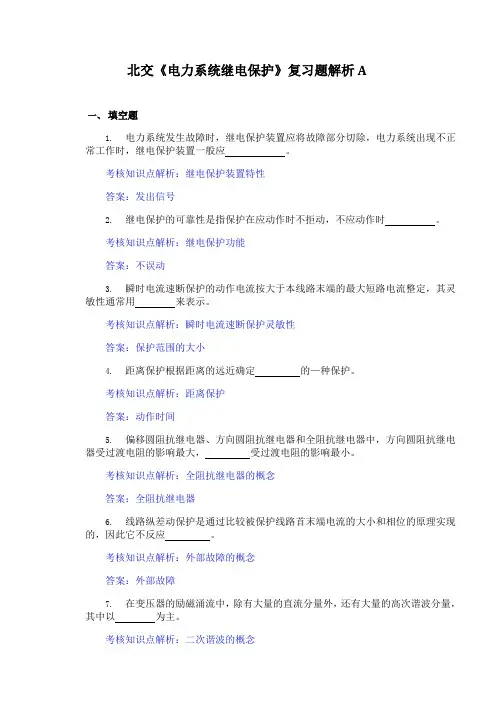

北交《电力系统继电保护》复习题解析A一、填空题1.电力系统发生故障时，继电保护装置应将故障部分切除，电力系统出现不正常工作时，继电保护装置一般应。

考核知识点解析：继电保护装置特性答案：发出信号2.继电保护的可靠性是指保护在应动作时不拒动，不应动作时。

考核知识点解析：继电保护功能答案：不误动3.瞬时电流速断保护的动作电流按大于本线路末端的最大短路电流整定，其灵敏性通常用来表示。

考核知识点解析：瞬时电流速断保护灵敏性答案：保护范围的大小4.距离保护根据距离的远近确定的—种保护。

考核知识点解析：距离保护答案：动作时间5.偏移圆阻抗继电器、方向圆阻抗继电器和全阻抗继电器中，方向圆阻抗继电器受过渡电阻的影响最大，受过渡电阻的影响最小。

考核知识点解析：全阻抗继电器的概念答案：全阻抗继电器6.线路纵差动保护是通过比较被保护线路首末端电流的大小和相位的原理实现的，因此它不反应。

考核知识点解析：外部故障的概念答案：外部故障7.在变压器的励磁涌流中，除有大量的直流分量外，还有大量的高次谐波分量，其中以为主。

考核知识点解析：二次谐波的概念答案：二次谐波8.目前我国通常采用以下三种方法来防止励磁涌流引起纵差动保护的误动，即采用速饱和中间变流器，二次谐波制动的方法和。

考核知识点解析：间断角鉴别的方法答案：间断角鉴别的方法9.反应故障时电流增大而动作的保护称为____________。

考核知识点解析：过电流保护的概念答案：过电流保护10.所谓灵敏性是指对____________发生故障的反应能力。

考核知识点解析：灵敏性的概念答案：保护范围内二、简答题11.什么是主保护？考核知识点解析：答案：主保护的概念所谓主保护是指能以较短时限切除被保护线路（或元件）全长上的故障的保护装置。

12.什么是后备保护？考考核知识点解析：答案：后备保护的概念考虑到主保护或断路器可能拒动而配置的保护，称为后备保护。

13.什么是近后备保护？考核知识点解析：答案：近后备保护的概念当电气元件的主保护拒动时，由本元件的另一套保护起后备作用，称为近后备。

单选题短路容量的计算式子为SD＝( )MVA。

收藏A.UAV(kV)ID(kA)B.UAV*ID*C.UAV(kV)ID*D.UAV(KV)ID(kA)回答错误!正确答案： A系统的初始运行条件、故障持续时间均完全相同的情况下，导致系统的暂态稳定性最差的故障应为( )收藏A.两相短路B.三相短路C.单相接地短路D.断相故障回答错误!正确答案： B电力系统运行稳定性主要是指下列哪个元件的运行稳定性( )收藏A.输电线路B.发电机C.电动机D.变压器回答错误!正确答案： B高峰负荷时将中枢点电压升高，低谷负荷时将其下降的调压方式是（）收藏A.逆调压B.顺调压常调压D.无法确定回答错误!正确答案： A等面积定则主要用于分析简单系统的( )收藏A.调压计算B.暂态稳定分析C.潮流计算D.故障计算回答错误!正确答案： B电力系统有功日负荷曲线下所包含的面积代表了负荷的( )。

收藏A.电压水平B.功率大小C.功率因数D.电能损耗回答错误!正确答案： D变压器二次侧连接在500kV的电力线路上，则其二次侧的额定电压为：( ) 收藏A.525kVB.550kVC.510kVD.500kV回答错误!正确答案： B通过改变变压器变比，实质上( )收藏增加了整个电力系统的无功功率容量B.改变了电压损耗的数值C.改变了电力网的无功功率分布D.改变了负荷变化时次级电压的变化幅度回答错误!正确答案： D电压中枢点是指( )收藏A.反映系统电压水平的主要变电所母线B.反映系统电压水平的主要发电厂母线C.电机输出线D.A或B回答错误!正确答案： D计算变压器电阻时需用的技术数据为( ) 收藏A.UK％B.I0％C.△P0D.PK回答错误!正确答案： D可以发出和吸收无功功率的设备是( ) 收藏A.静止补偿器、并联电容器B.并联电抗器、调相机C.调相机、静止补偿器D.发电机、并联电容器回答错误!正确答案： C在丰水季节，电力系统调频厂常选择( )收藏A.高温高压火电厂B.大中型火电厂C.中温中压火电厂D.小水电站回答错误!正确答案： C以下三绕组变压器关于短路电压计算的公式哪个是正确的( ) 收藏A.Uk(1-2)％＝1/2(Uk1％+Uk2％)B.Uk3％＝1/3［Uk(3-1)％+Uk(2-3)％-Uk(1-2)％］C.Uk3％＝1/2［Uk(3-1)％+Uk(2-3)％-Uk(1-2)％］D.Uk (2-3)％＝Uk2％-Uk3％回答错误!正确答案： C潮流方程是( )收藏A.代数方程B.微分方程C.微分方程组D.代数方程组回答错误!正确答案： D简单系统静态稳定判据为（）收藏A.dPE /dδ＝0B.dPE /dδ＜0dPE /dδ ＞0D.都不对回答错误!正确答案： C按物理性质负荷可分为：( )收藏A.有功负荷和发电负荷B.三个级别的负荷C.有功负荷D.有功负荷和无功负荷回答错误!正确答案： D有功功率最优分配的准则是( )收藏A.按消耗量B.按等耗量微增率分配C.按等比耗量D.按效率相同回答错误!正确答案： B电力系统不对称短路包括几种短路类型( ) 收藏A.2B.3C.1D.4回答错误!正确答案： B电力系统短路故障中，最严重的故障是( ) 收藏二相短路B.二相接地C.单相接地D.三相短路回答错误!正确答案： D电气制动是当系统发生故障后迅速地投入( )收藏A.电抗与电容器串联B.电容器C.电抗器D.电阻回答错误!正确答案： D一连接在10kV线路上变压器其一次侧的额定电压为：( ) 收藏A.10.5kVB.10kVC.11kVD.10.25kV回答错误!正确答案： B由发电机调速器参与的频率调整属于( )收藏A.二次调频B.一次调频C.三次调频D.四次调频回答错误!正确答案： C电力系统发生两相接地时，正序增广网络中附加电抗的大小为( ) 收藏A.B.X∑2∥X∑0C.X∑0+X∑1+X∑2D.X∑0+X∑2回答错误!正确答案： B我国6kV的电路的平均额定电压为：( )收藏A.6.15kVB.6.3kVC.6.5kVD.6.6kV回答错误!正确答案： B电压等级中10kV，35kV…等是指电压的( )收藏A.线电压有效值B.线电压幅值C.相电压幅值D.相电压有效值回答错误!正确答案： A减小发电机组的原动机出力将使系统静态稳定性（）收藏A.以上都不对B.提高降低D.不变回答错误!正确答案： D电力系统分析中，所用的无功功率的单位取( )收藏A.MVAB.MWC.MVARD.kV回答错误!正确答案： C计算初步功率分布的目的主要是为了( )收藏A.寻找无功功率分点B.寻找pu 节点C.寻找有功功率分点D.寻找平衡节点回答错误!正确答案： A越靠近电源点负序电压越( )收藏A.低B.无法确定C.高D.不变回答错误!正确答案： A变压器中性点经小电阻接地的主要作用是（）收藏调整电压B.电气制动C.调整频率D.调控潮流回答错误!正确答案： B冲击系数kim的数值变化范围是( )收藏A.1≤kim≤2B.0≤kim≤1C.1≤kim≤3D.0≤kim≤2回答错误!正确答案： A当电力系统正常运行时，发电机的机械功率与电磁功率相比（）收藏A.机械功率与电磁功率基本相等B.机械功率远大于电磁功率C.无法确定D.机械功率远小于电磁功率回答错误!正确答案： A煤耗率单位( )收藏A.g/h.B.g/WC.g/KwD.g/kWh回答错误!正确答案： D分析简简单系统的暂态稳定性可以应用( )收藏A.对称分量法B.等面积定则C.小干扰法D.等耗量微增率准则回答错误!正确答案： B我国规定的平均额定电压等级为( )收藏A.10，35，110，220，330，500kVB.11，38，121，242，363，550kVC.10，38.5，121，220，330，500kVD.10.5，37，115，230，345，525kV回答错误!正确答案： C同步调相机可以向系统中( )收藏A.只能发出感性无功B.发出感性无功C.既可为A，也可为BD.吸收感性无功回答错误!正确答案： C对于无调节励磁的隐极电机，Eq和U恒定时，以下哪个特性是正确的( )。

一、填空题（每空1分，共30分）1、电力系统运行的基本要求是、、。

2、电力系统中性点运行方式可分为、。

3、升压变压器的的绕组从绕组最外层至铁心的排列顺序为、、。

4、由于变压器的变比不匹配而产生的功率称为，它取决于和。

5、电力系统节点按照给定条件不同可以分为、、。

6、频率的一次调整由进行，频率的二次调整由进行。

7、电力系统无功电源电源包括、、、。

8、中枢点调压方式分为、、。

9、电力系统调压措施有、、、。

10、等面积定则是。

11、变压器的负序阻抗正序阻抗。

（等于/不等于）12、电力系统频率的一次调整是调整，频率的二次调整可实现调整。

二、简述题（35分）1、电力系统中性点不同接地方式的优缺点。

2、导线截面选择的几种方法。

3、无限大容量电源。

4、耗量微增率，等耗量微增率准则5、正序等效定则。

6、什么是电力系统静态稳定性，电力系统静态稳定性的实用判据是什么？7、为什么把短路功率定义为短路电流和网络额定电压的乘积？三、计算题（40分）1、两个电力系统由联络线连接为一个联合电力系统，如图1所示，正常运行时，△Pab=0。

两个电力系统容量分别为1500MW和1000MW；各自的单位调节功率分别以两系统容量为基准的标幺值；设A系统负荷增加100MW。

试计算下列情况下的频率变化量和联络线上流过的交换功率：①A、B两系统机组都参加一次调频②A、B两系统机组都不参加一、二次调频。

A、B两系统都参见一次调频，A系统由机组参加二次调频增发60MW（13分）图12、某降压变电所中有一台容量为10MV A的变压器，电压为110±2×2.5%/6.6kV。

已知最大负荷时，高压侧实际电压为113kV，变压器阻抗中电压损耗为额定电压的4.63%；最小负荷时，高压侧的实际电压为115kV,阻抗中的损耗为额定电压的2.81%，变电所低压母线采用顺调压方式，试选择变压器分接头电压。

（12分）3、计算如图2所示电力系统k1 和k2点发生三相短路时的短路电流（只用求出计算电抗的值）其中S为系统，发电机G1和G2都是装有自动调节励磁装置的汽轮发电机，电缆线路电抗标幺值为0.4（以300MV A为基准功率）。

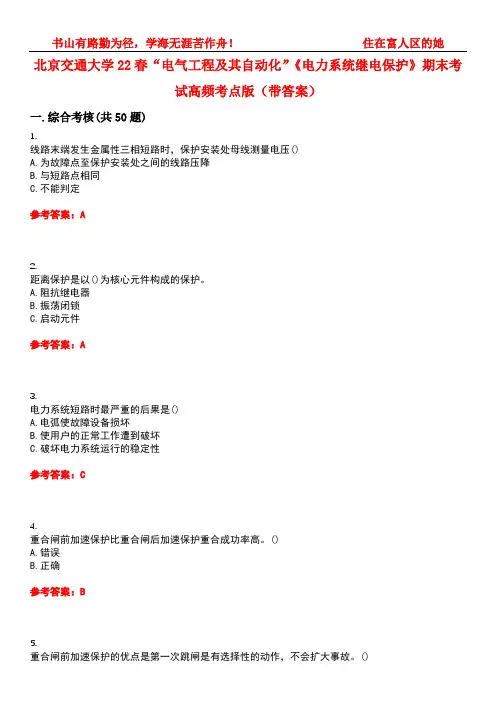

北京交通大学22春“电气工程及其自动化”《电力系统继电保护》期末考试高频考点版（带答案）一.综合考核(共50题)1.线路末端发生金属性三相短路时，保护安装处母线测量电压()A.为故障点至保护安装处之间的线路压降B.与短路点相同C.不能判定参考答案：A2.距离保护是以()为核心元件构成的保护。

A.阻抗继电器B.振荡闭锁C.启动元件参考答案：A3.电力系统短路时最严重的后果是()A.电弧使故障设备损坏B.使用户的正常工作遭到破坏C.破坏电力系统运行的稳定性参考答案：C4.重合闸前加速保护比重合闸后加速保护重合成功率高。

()A.错误B.正确参考答案：BA.错误B.正确参考答案：B6.方向阻抗继电器中，电抗变压器的转移阻抗角决定着继电器的最大灵敏角。

()A.错误B.正确参考答案：B7.电流互感器不完全星形接线，()反应所有的接地故障。

A.能B.不能C.不确定参考答案：B8.如果采样频率fs=1200Hz，则相邻两采样点对应的工频电角度为()A.30°B.18°C.15°D.5°参考答案：C9.零序电流保护由哪几部分组成?()A.零序电流(电压)滤过器B.电流继电器C.零序方向继电器D.计时器参考答案：ABC10.装有三段式电流保护的线路，当线路首端短路时，一般由电流速断保护动作切除故障。

()A.错误B.正确参考答案：B11.当电力线路上发生故障时，保护正确动作，使离故障点最近的断路器跳闸，称为继电保护的()。

A.灵敏性B.快速性C.可靠性D.选择性参考答案：D12.谐波制动的变压器保护中设置差动速断的主要原因不包括()。

A.为了提高差动保护的动作速度B.为了防止较高的短路水平时，由于电流互感器的饱和产生谐波，高次谐波量增加，导致差动元件拒动C.保护设置的双重化，互为备用参考答案：AC13.电网相间距离保护只在线路发生相间短路故障时动作，接地距离保护只在线路发生单相接地故障时才动作。

电力系统分析试题及答案# 电力系统分析试题及答案一、选择题1. 电力系统的主干部分是（）。

A. 发电机B. 输电线路C. 变电站D. 负荷答案： B. 输电线路2. 电力系统的频率标准为（）Hz。

A. 50B. 60C. 120D. 180答案： A. 503. 电力系统中，短路故障通常发生在（）。

A. 发电机内部B. 变电站C. 输电线路D. 负荷端答案： C. 输电线路二、填空题1. 电力系统的稳定性分析通常分为______稳定性和______稳定性。

答案：静态；动态2. 在电力系统中，无功功率的流动主要影响系统的______。

答案：电压水平3. 电力系统的损耗主要包括______损耗和______损耗。

答案：铜损；铁损三、简答题1. 简述电力系统的基本组成及其功能。

答案：电力系统由发电站、变电站、输电线路和配电网组成。

发电站的功能是将其他形式的能量转换为电能；变电站的功能是调整电压，以适应不同电压等级的输电和用电需求；输电线路的功能是将电能从发电站输送到变电站或直接到用户；配电网的功能是将电能分配给最终用户。

2. 什么是电力系统的静态稳定和动态稳定？答案：静态稳定是指在电力系统受到小扰动后，系统能够自动恢复到初始运行状态的能力。

动态稳定则是指在系统受到较大扰动或连续扰动时，系统能够在一定时间内恢复到新的稳定状态的能力。

四、计算题1. 假设一个简单的电力系统，其中包含一个发电机、一个变电站和一个负荷。

发电机的输出功率为100MW，变电站的损耗为5%，负荷的功率需求为95MW。

请计算输电线路的损耗。

答案：首先计算变电站的损耗：100MW * 5% = 5MW。

然后计算到达负荷之前的功率：100MW - 5MW = 95MW。

由于负荷的功率需求正好是95MW，所以输电线路的损耗为0MW。

2. 如果上述系统中，输电线路的电阻为0.5欧姆，线路的电流为200A，计算输电线路的损耗。

答案：根据公式 P_loss = I^2 * R，其中 P_loss 是损耗功率，I 是电流，R 是电阻。

电力系统分析复习题二、计算题1．有一台110/11，容量为20000的三相双绕组变压器，名牌给出的实验数据为：△135, P 0=22，10.5，I 00.8，试计算折算到一次侧的Γ型变压器参数，画出等值电路。

2. 无穷大电源供电系统如图1所示，在输电线中点发生三相短路，求短路冲击电流最大有效值和短路功率，已知：110,降压变压器参数为0.50037.7818Ω，1.1402Ω。

图13.电力线路长80，线路采用120导线，其参数为21.633Ω，2=1.1*10-4S ，线路额定电压为110，末端接有一台容量为20、变比为110/38.5的降压变压器，折算到变压器高压侧的变压器参数为：4.9363.5Ω，(4.9549.5)*10-6S ，变压器低压侧负荷为1511.25，正常运行时要求线路始端电压U 1为117.26。

试画出网络等值电路，计算该输电网的潮流、电压分布（有名值、标幺值均可）。

4．计算图3网络导纳矩阵（图中数据是阻抗值）T 1L 233S36KV图 35.单相对地短路故障如图4所示，故障边界条件为：...0,0fb fa fc U I I ===, 其中：Z 00.25, Z 10.14, Z 20.15, 1.05∠00（a ）画出序网络的连接关系图，(b)写出正、负、零序故障电流、电压计算式。

图4电力线路长100，线路采用120导线，如图3所示，其参数为2741.2Ω，21.38×10-4S ，线路额定电压为110，末端接有一台容量为20、变比为110/38.5的降压变压器，折算到变压器高压侧的变压器参数为：4.9363.5Ω，(4.9549.5)×10-6S ，变压器低压侧负荷为105，正常运行时要求线路始端电压U 1为118。

（1）试画出网络参数为有名值时的等值电路；（2）计算各元件标幺值并绘制标幺值等值电路；（3）计算该输电网的潮流、电压分布（有名值、标幺值均可）。

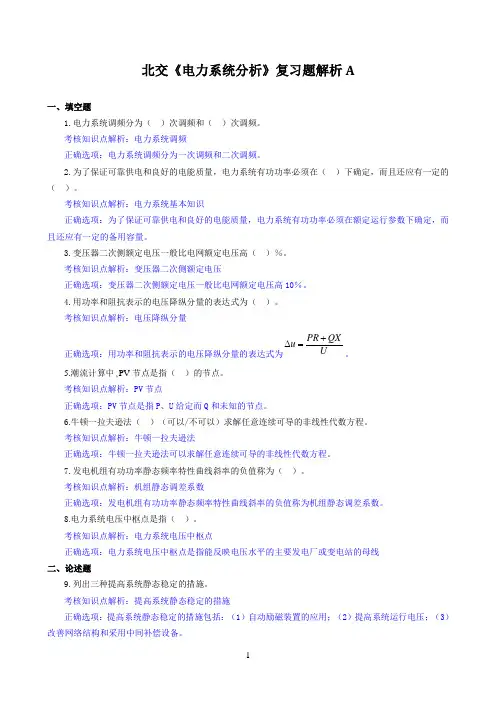

北交《电力系统分析》复习题解析A一、填空题1.电力系统调频分为（）次调频和（）次调频。

考核知识点解析：电力系统调频正确选项：电力系统调频分为一次调频和二次调频。

2.为了保证可靠供电和良好的电能质量，电力系统有功功率必须在（）下确定，而且还应有一定的（）。

考核知识点解析：电力系统基本知识正确选项：为了保证可靠供电和良好的电能质量，电力系统有功功率必须在额定运行参数下确定，而且还应有一定的备用容量。

3.变压器二次侧额定电压一般比电网额定电压高（）％。

考核知识点解析：变压器二次侧额定电压正确选项：变压器二次侧额定电压一般比电网额定电压高10％。

4.用功率和阻抗表示的电压降纵分量的表达式为（）。

考核知识点解析：电压降纵分量正确选项：用功率和阻抗表示的电压降纵分量的表达式为PR QXuU+∆=。

5.潮流计算中,PV节点是指（）的节点。

考核知识点解析：PV节点正确选项：PV节点是指P、U给定而Q和未知的节点。

6.牛顿一拉夫逊法（）（可以/不可以）求解任意连续可导的非线性代数方程。

考核知识点解析：牛顿一拉夫逊法正确选项：牛顿一拉夫逊法可以求解任意连续可导的非线性代数方程。

7.发电机组有功功率静态频率特性曲线斜率的负值称为（）。

考核知识点解析：机组静态调差系数正确选项：发电机组有功功率静态频率特性曲线斜率的负值称为机组静态调差系数。

8.电力系统电压中枢点是指（）。

考核知识点解析：电力系统电压中枢点正确选项：电力系统电压中枢点是指能反映电压水平的主要发电厂或变电站的母线二、论述题9.列出三种提高系统静态稳定的措施。

考核知识点解析：提高系统静态稳定的措施正确选项：提高系统静态稳定的措施包括：（1）自动励磁装置的应用；（2）提高系统运行电压；（3）改善网络结构和采用中间补偿设备。

10.写出对称分量变换矩阵的表达式。

考核知识点解析：对称分量法 正确选项：对称分量变换矩阵的表达式为：221a a 1s=1a a 3111⎡⎤⎢⎥⎢⎥⎢⎥⎣⎦ 11.写出系统f 点发生a 、c 两相短路时的原始边界条件。

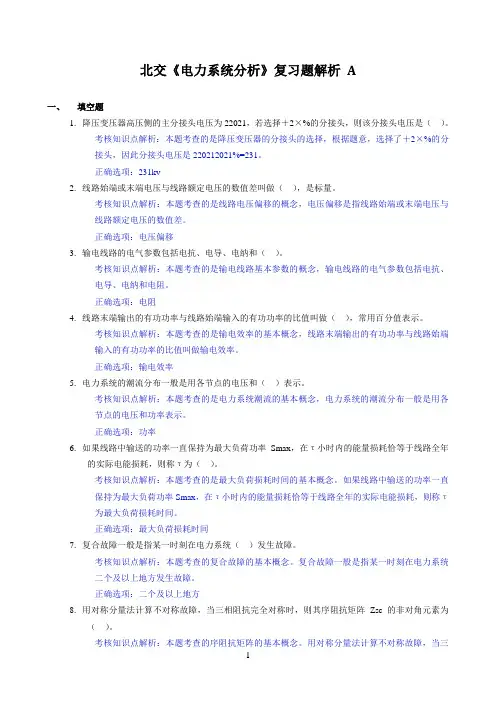

北交《电力系统分析》复习题解析 A一、填空题1.降压变压器高压侧的主分接头电压为22021，若选择＋2×%的分接头，则该分接头电压是（）。

考核知识点解析：本题考查的是降压变压器的分接头的选择，根据题意，选择了＋2×%的分接头，因此分接头电压是220212021%=231。

正确选项：231kv2.线路始端或末端电压与线路额定电压的数值差叫做（），是标量。

考核知识点解析：本题考查的是线路电压偏移的概念，电压偏移是指线路始端或末端电压与线路额定电压的数值差。

正确选项：电压偏移3.输电线路的电气参数包括电抗、电导、电纳和（）。

考核知识点解析：本题考查的是输电线路基本参数的概念，输电线路的电气参数包括电抗、电导、电纳和电阻。

正确选项：电阻4.线路末端输出的有功功率与线路始端输入的有功功率的比值叫做（），常用百分值表示。

考核知识点解析：本题考查的是输电效率的基本概念，线路末端输出的有功功率与线路始端输入的有功功率的比值叫做输电效率。

正确选项：输电效率5.电力系统的潮流分布一般是用各节点的电压和（）表示。

考核知识点解析：本题考查的是电力系统潮流的基本概念，电力系统的潮流分布一般是用各节点的电压和功率表示。

正确选项：功率6.如果线路中输送的功率一直保持为最大负荷功率Smax，在τ小时内的能量损耗恰等于线路全年的实际电能损耗，则称τ为（）。

考核知识点解析：本题考查的是最大负荷损耗时间的基本概念。

如果线路中输送的功率一直保持为最大负荷功率Smax，在τ小时内的能量损耗恰等于线路全年的实际电能损耗，则称τ为最大负荷损耗时间。

正确选项：最大负荷损耗时间7.复合故障一般是指某一时刻在电力系统（）发生故障。

考核知识点解析：本题考查的复合故障的基本概念。

复合故障一般是指某一时刻在电力系统二个及以上地方发生故障。

正确选项：二个及以上地方8.用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc的非对角元素为（）。

8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc 的非对角元素为 零 。

9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。

25．同步机的各种电抗间关系为(③ )①'x "x x x d d q d >>> ②"x 'x x x d d d q >>> ③ "x 'x x x d d q d >>> ④"x x 'x x d q d d >>>27．下网K 点发生两相短路接地，其复合序网为图所示( ③ )(其中，1,2，0分别为正序、负序、零序阻抗)28．越靠近电源点负序电压越( ① )①低 ②高 ③不变 ④无法确定 29．作为判据0d dP E >δ主要应用于分析简单系统的（ ③ ）①暂态稳定 ②故障计算 ③静态稳定 ④调压计算 30．分析简单系统的暂态稳定性可以应用（ ② ）①等耗量微增率准则 ②等面积定则 ③小干扰法 ④对称分量法 34．为什么变压器中性点经小电阻接地能够提高当系统发生接地故障进的暂态稳定性？ 答：在输电线路送端的变压器经小电阻接地，当线路送端发生不对称接地时，零序电流通过该电阴将消耗部分有功功率起到了电气制动作用，因而是能提高系统的暂态稳定性。

38．网K 点发生两相短路接地，求K 点短路电流值。

40．某简单系统如图若在K点发生三相短路，求使得系统保持暂态稳定的极限切除角。

２． 对称分量法 是分析电力系统不对称故障的有效方法。

在三相参数对称的线性电路中，各序对称分量具有 独立性。

1．无限大功率供电系统，发生三相短路，短路电流非周期分量起始值（ 2 ）①cp bp ap i i i == ②cp bp ap i i i ≠≠ ③cp bp ap i i i ≠= ④cp bp ap i i i =≠ 2.短路电流量最大的短路为（ 4 ）①单相短路 ②两相短路 ③两相短路接地 ④三相短路 3.理想同发电机，q 轴电抗的大小顺序是（ 2 ）①xq=xq ″ ②xq ＞xq ″ ③xq ＜xq ″ ④都不对 4.a 为旋转因子1+a+a 2等于多少（ 1 ）①0 ②1 ③－1 ④2 5.输电线路的正序阻抗与负序阻抗相比，其值要（ 3 ）①大 ②小 ③相等 ④都不是 6.系统中发生单接地故障时，零序回路中不包含（ 4 ）①零序电流 ②零序电压 ③零序阻抗 ④电源电势 7.两相短路接地故障中，附加阻抗Z △为（ 4 ）①Z 0Σ ②Z 2Σ ③Z 0Σ+ Z 2Σ ④Z 0Σ∥Z 2Σ8.在发电机稳态运行状态中，机械功率P T 与电磁功率相比，将（ 3 ）①大 ②小 ③相等 ④无关系 9.P －δ曲线被称为（ 4 ）①耗量特性曲线 ②负荷曲线 ③正弦电压曲线 ④功角曲线 10.故障计算可以应用（ 3 ）①等面积定则 ②小干扰法 ③正序增广定则 ④等耗量微增率原 三、简答题1.列出三种提高系统静态稳定的措施。

电力系统分析测试题含答案一、单选题（共40题，每题1分，共40分）1、两相短路的附加电抗等于(____)。

A、负序电抗串联零序电抗B、负序电抗C、0D、负序电抗并联零序电抗正确答案：B2、用对称分量法分析时，若各序分量具有独立性，则此电路应满足(____)。

A、非线性、参数不对称B、线性、参数对称C、非线性、参数对称D、线性、参数不对称正确答案：B3、恒调压中枢点的电压为(____)。

A、最大负荷时为1.05UN，最小负荷时为UNB、最大负荷时，不低于1.075UN；最小负荷时，不高于1.025UNC、任何情况下，电压都在1.02-1.05UND、最大负荷时，不低于1.025UN；最小负荷时，不高于1.075UN正确答案：C4、三绕组降压变压器，当功率主要由高压侧向中压侧输送时，绕组的排列方式，居中绕组为(____)。

A、依据电压等级不同，绕组的排列情况不同B、低压绕组C、高压绕组D、中压绕组正确答案：D5、下列属于无功负荷的是(____)。

A、异步电动机B、线路C、电导D、电阻正确答案：A6、用于连接220kV和110kV两个电压等级的降压变压器，其两侧绕组的额定电压应为(____)。

A、220kV,115kVB、242kV,12lkVC、220kV,110kVD、220kV,121kV正确答案：D7、某线路首端电压10.5kV，末端电压10.2kV，首端电压偏移百分数为(____)。

A、0.0294B、0.05C、0.03D、0.0286正确答案：B8、电力系统无功过剩时，会造成(____)。

A、频率降低B、电压降低C、电压升高D、频率升高正确答案：C9、LGJ-120的单位长度的电阻是(____)。

A、0.5Ω/kmB、025Ω/kmC、0.24Ω/kmD、0.13Ω/km正确答案：D10、电力系统短路故障计算主要求取的物理量是(____)。

A、电流，电抗B、电压，电流C、电阻，电抗D、电阻，功率正确答案：B11、500kV系统中性点运行方式经常采用(____)。

北京交通大学“电气工程及其自动化”《牵引供电系统》23秋期末试题库含答案第1卷一.综合考核(共20题)1.三相YNd11变压器过负荷倍数取()。

A.0.5B.0.7C.1.5D.2.02.电力机车在正常运行过程中存在以下状况()。

A.启动B.牵引C.加速D.减速3.YNd11接线牵引变压器一般容量为()kVA。

A.10000~63000B.20000~63000C.30000~63000D.40000~630004.链形悬挂可分为()。

A.单链形B.双链形C.多链形D.混合链形5.保护线电位一般在()V以下。

A.10B.50C.1006.当接触线由于某些原因对受电弓中心偏移过大时，需专门设立定位支柱。

()A.错误B.正确7.在AT供电方式中，采用副边绕组带中间抽头的单相牵引变压器。

()A.错误B.正确8.单边全并联供电是在每个车站利用负荷开关将上下行接触网并联，形成并联网络。

()A.错误B.正确9.接触线是接触网中最重要的组成部分之一。

()A.错误B.正确10.电气主接线的基本要求有()。

A.保证供电可靠性和电能质量B.结构简单、清晰、操作简便C.运行灵活，检修维护安全方便D.建设和运行经济性好11.油浸式电压互感器多用于()kV及以下的电压等级。

A.35B.110C.220D.33012.我国电气化铁路采用()。

A.工频单相交流制B.工频三相交流制C.工频四相交流制D.工频五相交流制13.单相接线变压器的单相负荷在电力系统中的电流不对称度为90%。

()A.错误B.正确14.在牵引网阻抗中，电阻值大于电抗值的()。

A.1/2B.1/3D.1/515.机车负荷沿线路移动，可以出现在供电区段上任意位置。

()A.错误B.正确16.若电力网电压等于熔断器额定电压，则产生()倍的过电压。

A.2-2.5B.3-4.5C.4.5-6D.6-817.18.牵引供电容量的确定，关键在于牵引变压器容量的计算与确定。

2023电力系统分析综合复习考试题库含答案一、选择题1．输电线路的正序阻抗与负序阻抗相比，其值要（相等）。

A、大B、小C、相等D、都不是2．短路电流量大的短路为（三相短路）。

A、单相短路B、两相短路C、两相短路接地D、三相短路3．中性点经消弧线圈接地系统中一般采用（过补偿形式）。

A、欠补偿形式B、过补偿形式C、全补偿形式D、补偿形式不变4．采用分裂导线的目的是（减小电抗）。

A、减小电抗B、增大电抗C、减小电纳D、增大电阻5．等面积定则主要用于分析简单系统的（暂态稳定分析）。

A、潮流计算B、故障计算C、调压计算D、暂态稳定分析6．系统备用容量中，哪种可能不需要（检修备用）。

A、负荷备用B、国民经济备用C、事故备用D、检修备用7．用电设备的额定电压一般与所接网络的额定电压（相同）。

A、高5%B、相同C、低5%D、低10%8．中性点不接地系统，发生单相故障，非故障相电压上升为（相电压的倍）。

A、相电压的倍B、相电压的倍C、相电压D、3倍的相电压9．当电力系统发生故障后投入制动电阻，可增加（电磁功率）。

A、有功功率差额B、电磁功率C、无功功率差额D、电抗大小10．经过派克变换后，同步发电机的电压方程中与磁链大小的改变有关的一项电势，一般被称为（变压器电势）。

A、发电机电势B、变压器电势C、电压降D、都不对11．无限大功率电源供电系统发生三相短路，短路电流的非周期分量的衰减速度（ABC三相相同）。

A、ABC三相相同B、BC两相相同C、A、B两相相同D、AC两相相同12．冲击系数k im的数值变化范围是（1≤k im≤2 ）。

A、0≤k im≤1B、1≤k im≤2C、0≤k im≤2D、1≤k im≤313．电力系统不对称短路包括几种短路类型（3 ）。

A、1B、2C、3D、414．无限大功率电源的内部电抗为（0.0 ）。

A、∝B、0.0C、0.3～1.0D、1.0～1015．理想同步发电机ABC坐标系下，定子绕组间的互感系数的变化周期（π）。

2017 — 2018 学年 第 二 学期机电工程学院（系）15级电气工程及其自动化专业1、2班《电力系统分析》期末试卷注意事项： 一、单项选择题。

(共50分，每小题2分)1、下列说法不正确的是（ ）。

A. 电力系统中性点运行方式主要有中性点直接接地和中性点不接地两种。

B. 中性点直接接地系统一相接地时必须迅速切除三相。

C. 中性点不接地系统中一相接地时可短时间运行，不必迅速切除接地相。

D. 直接接地系统对绝缘水平的要求高，不接地系统对绝缘水平的要求低。

2、架空输电线路全换位的目的是（ ）。

A. 使三相线路的电阻参数相等B. 使三相线路的电抗和电纳参数相等C. 减小线路电抗D. 减小线路电阻3、下列说法不正确的是（）。

A. 所谓一般线路，是指中等及中等以下长度的线路B. 短线路是指长度不超过300km的架空线C. 中长线路是指长度在100~300km之间的架空线路和不超过100km 的电缆线路D. 长线路指长度超过300km的架空线路和超过100km的电缆线路4、用来支持或悬挂导线并使导线与杆塔绝缘的器件是( ) 。

A. 杆塔B. 金具C. 绝缘子D. 保护包皮5、架空输电线路的电抗与导线之间几何平均距离的关系为（）。

A. 几何平均距离越大，电抗越大B. 几何平均距离越大，电抗越小C. 输电线路的电抗与几何平均距离无关D. 改变导线之间的几何平均距离可以明显改变线路的电抗6、双绕组变压器的电抗（）。

A. 可由空载损耗计算B. 可由短路电压百分值计算C. 可由短路损耗计算D. 可由空载电流百分值计算7、电力网络的无备用接线不包括（）。

A. 单回路放射式B. 单回路干线式C. 单回路链式网络D. 两端供电网络8、关于电力系统等值电路参数计算时，变压器变比的选择，下述说法中正确的是（）。

A. 精确计算时采用实际变比，近似计算时采用平均额定变比B. 近似计算时，采用实际变比；精确计算时采用平均额定变比C. 不管是精确计算还是近似计算均应采用额定变比D. 不管是精确计算还是近似计算均应采用平均额定变比9、变压器的运算负荷是（）。

2019年春《电力系统分析》期末考试复习题☆注意事项：本复习题满分共：200分。

一、单项选择题1、若变压器二次侧与线路相连，则其二次侧额定电压是电网电压等级的（）倍。

A．1.1 B．1.05C．1.0 D．0.952、一般当架空线路长度不超过100km，线路额定电压不超过60kV时，线路称为（）。

A．长电力线路B．中等长度电力线路C．短电力线路D．以上说法都不正确3、给定时间内，电力系统中所有发电厂的总发电量与厂用电量之差称为（）。

A．总装机容量B．供电量C．年发电量D．最大负荷4、电力系统潮流计算中广泛应用的数学模型是（）。

A．节点电压方程B．回路电流方程C．割集电压方程D．以上说法都不正确5、下列手段可做到系统频率无差调节的是（）。

A．一次调频B．二次调频C．三次调频D．励磁调节6、我国规定，10kV及以下电压供电负荷电压偏移范围在（）之内。

A．±4% B．±5%C．±6% D．±7%7、下列关于无限大容量电源说法不正确的是（）。

A．真正的无限大容量电源不存在B．电源的内阻抗为无穷大C．短路前后电源端口电压幅值恒定D．短路前后电源频率恒定8、对于电力线路，正序电抗和负序电抗总是（）。

A．相等B．正序电抗大于负序电抗C．正序电抗小于负序电抗D．二者大小关系不确定9、电力系统采用正常运行方式时，静态稳定储备系数为（）。

A．5%-10% B．10%-15%C．12%-15% D．15%-20%10、影响暂态稳定的因素是（）。

A．系统初始运行方式B．故障的类型C．以上两者都有影响D．以上两者都不影响11、若变压器二次侧与用电设备直接相连，则其二次侧额定电压是电网电压等级的（）。

A．1.05倍B．1.0倍C．1.1倍D．1.15倍12、一般长度超过300km的架空电力线路和长度超过100km的电缆线路称为（）。

A．短电力线路B．中等长度电力线路C．长电力线路D．超长电力线路13、降压变压器低压侧末端负荷的功率叫做（）。

电力系统分析_北京交通大学中国大学mooc课后章节答案期末考试题库2023年1.逆调压的实现难度最大。

答案:正确2.对于有功电源过剩，但无功不足引起电压水平偏低的电力系统，应优先采用的调压措施是改变发电机的无功出力。

答案:正确3.若系统频率为50Hz，三相短路的最大电流在短路发生后约0.02秒时出现。

答案:错误4.三相短路的短路电流仅包含正序分量。

答案:正确5.无限大电源的内阻抗为无穷大。

答案:错误6.系统发生两相短路接地故障时，复合序网的连接方式为正序. 零序并联，负序开路。

答案:错误7.无限大功率电源供电情况下，三相短路电流中的周期分量在暂态过程中幅值保持不变。

答案:正确8.只有在发生不对称短路时，短路电流中才会出现负序分量。

答案:正确9.发生不对称短路时，越靠近电源，正序电压越大；越靠近短路点，负序电压越大。

答案:正确10.满秩性是节点导纳矩阵的特点。

答案:错误11.当三绕组变压器的容量比3个绕组不相等的时候，计算三个绕组的电抗时不需要根据铭牌上给出的短路电压值按容量进行折算。

答案:正确12.两相金属性短路时，故障相电压等于非故障相电压的一半。

答案:正确13.无限大功率电源供电情况下；三相短路电流中的非周期分量起始值均相等。

答案:错误14.增加元件的电抗能够提高静态稳定性。

答案:错误15.短路故障时发电机中性点负序电压和零序电压最高，正序电压最低。

答案:错误16.短路故障时发电机机端正序电压最高. 短路点负序电压和零序电压最高。

答案:正确17.线路的电导是指线路电阻的倒数，只不过习惯于用电导表示而已。

答案:错误18.同短路电流中的非周期分量一样，不对称短路时短路电流中的负序分量和零序分量都将逐渐衰减到零。

答案:错误19.从技术和经济角度看，最适合担负系统调频任务的发电厂是核电厂。

答案:错误20.电力系统频率的二次调整结束后，不管频率是否回到负荷变化前的数值，负荷的变化量均为调频机组所承担。
