文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!凸轮轴是发动机等机械设备中的重要零件，它的生产制造过程需要经过多个环节的精密加工。

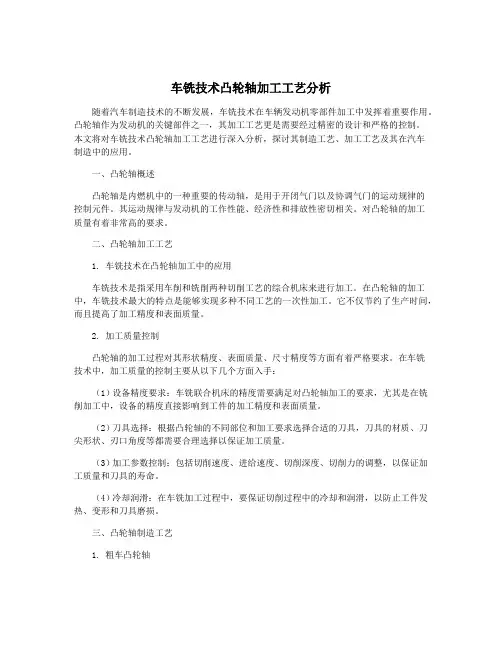

车铣技术凸轮轴加工工艺分析随着汽车制造技术的不断发展，车铣技术在车辆发动机零部件加工中发挥着重要作用。

凸轮轴作为发动机的关键部件之一，其加工工艺更是需要经过精密的设计和严格的控制。

本文将对车铣技术凸轮轴加工工艺进行深入分析，探讨其制造工艺、加工工艺及其在汽车制造中的应用。

一、凸轮轴概述凸轮轴是内燃机中的一种重要的传动轴，是用于开闭气门以及协调气门的运动规律的控制元件。

其运动规律与发动机的工作性能、经济性和排放性密切相关。

对凸轮轴的加工质量有着非常高的要求。

二、凸轮轴加工工艺1. 车铣技术在凸轮轴加工中的应用车铣技术是指采用车削和铣削两种切削工艺的综合机床来进行加工。

在凸轮轴的加工中，车铣技术最大的特点是能够实现多种不同工艺的一次性加工。

它不仅节约了生产时间，而且提高了加工精度和表面质量。

2. 加工质量控制凸轮轴的加工过程对其形状精度、表面质量、尺寸精度等方面有着严格要求。

在车铣技术中，加工质量的控制主要从以下几个方面入手：（1）设备精度要求：车铣联合机床的精度需要满足对凸轮轴加工的要求，尤其是在铣削加工中，设备的精度直接影响到工件的加工精度和表面质量。

（2）刀具选择：根据凸轮轴的不同部位和加工要求选择合适的刀具，刀具的材质、刀尖形状、刃口角度等都需要合理选择以保证加工质量。

（3）加工参数控制：包括切削速度、进给速度、切削深度、切削力的调整，以保证加工质量和刀具的寿命。

（4）冷却润滑：在车铣加工过程中，要保证切削过程中的冷却和润滑，以防止工件发热、变形和刀具磨损。

三、凸轮轴制造工艺1. 粗车凸轮轴粗车凸轮轴是凸轮轴加工的第一道工序，主要目的是将原材料实现初始的形状和尺寸精度。

在粗车过程中，需要选用合适的车刀和车刀切削参数，控制好车削的切削深度，以确保车削的加工效率和质量。

2. 精车凸轮轴精车凸轮轴是指对粗车完毕的凸轮轴进行精密加工，包括精度和表面质量的加工。

在精车过程中，需要进行多道工序的铣削加工，根据设计要求进行精密的切削工艺控制。

凸轮轴工艺流程
《凸轮轴工艺流程》
在汽车发动机中，凸轮轴是一个重要的零件，它控制着气门的开闭时间以及排气和进气的顺序。

因此，凸轮轴的制造工艺流程对于发动机的性能和效率都有很大的影响。

凸轮轴的制造工艺流程主要包括以下几个步骤：
1. 材料选择：凸轮轴通常采用优质的合金钢材料制造，以保证其强度和耐磨性。

材料选择是凸轮轴制造的第一步，关乎整个制造工艺的质量和效率。

2. 粗加工：在粗加工阶段，通过车床和铣床对原材料进行切削和成形，初步将凸轮轴的形状和尺寸加工出来。

3. 热处理：凸轮轴经过粗加工后需要进行热处理，以提高其硬度和耐磨性。

热处理通常包括淬火、回火等工艺，确保凸轮轴具有所需的材料性能。

4. 精加工：在精加工阶段，需要进行车削、磨削等工艺，对凸轮轴进行更精细的加工，以确保其表面平整度和尺寸精度。

5. 表面处理：凸轮轴的表面通常需要进行镀铬或其他表面处理，以提高其抗腐蚀性和表面光洁度。

6. 组装：最后，经过上述工艺流程加工完成的凸轮轴将进行组
装，与其他部件一起组装成为完整的汽车发动机。

通过上述工艺流程，凸轮轴可以获得优质的性能和精确的尺寸，从而保证发动机的高效运转和稳定性能。

凸轮轴的工艺流程需要严格的质量控制和精密的加工技术，以确保其质量和可靠性。

凸轮轴加工工艺凸轮轴是发动机中的重要构件之一，它主要起到控制气门开闭时间和气门升程的作用，对于发动机的性能和效率有着重要影响。

因此，凸轮轴的加工工艺十分关键，下面将详细介绍凸轮轴的加工工艺流程。

凸轮轴的加工需要选用高精度的数控机床进行加工。

加工前需要进行工艺规程和工艺卡的编制，明确各道工序的要求和顺序。

在加工过程中，需要使用切削液进行冷却和润滑，以保证加工质量。

第一道工序是凸轮轴的车削。

车削是将原材料的一端固定在机床上，通过机床的主轴旋转，切削刀具在凸轮轴上移动，使工件表面达到所需的形状和尺寸。

车削过程中需要控制切削刀具的进给速度和主轴转速，以保证加工质量和效率。

第二道工序是凸轮轴的铣削。

铣削是使用铣刀进行切削，将凸轮轴上不需要的部分切削掉，以得到凸轮轴的最终形状。

铣削过程中需要控制铣刀的进给速度和主轴转速，同时还需要控制切削刀具的切削深度和切削宽度，以保证加工质量和效率。

第三道工序是凸轮轴的磨削。

磨削是利用磨粒对凸轮轴进行磨削，以提高其表面质量和精度。

磨削过程中需要控制磨粒的种类和大小，磨削速度和磨削压力，以保证加工质量和效率。

第四道工序是凸轮轴的热处理。

热处理是将凸轮轴加热到一定温度，然后进行冷却，以改变其组织结构和性能。

热处理过程中需要控制加热温度和保温时间，冷却速度和冷却介质，以保证加工质量和效果。

第五道工序是凸轮轴的精密磨削。

精密磨削是对凸轮轴进行进一步的磨削，以提高其精度和表面质量。

精密磨削过程中需要使用高精度的磨削设备和磨粒，同时需要控制磨削参数和工艺，以保证加工质量和效率。

进行凸轮轴的检测和组装。

检测是对加工后的凸轮轴进行尺寸和形状的检测，以确保其符合设计要求。

组装是将凸轮轴安装到发动机中，并进行调试和测试，以确保其正常工作。

凸轮轴的加工工艺包括车削、铣削、磨削、热处理、精密磨削、检测和组装等工序。

在加工过程中需要控制各种参数和工艺，以保证加工质量和效率。

只有通过精密的加工工艺，才能制造出高质量的凸轮轴，提高发动机的性能和效率。

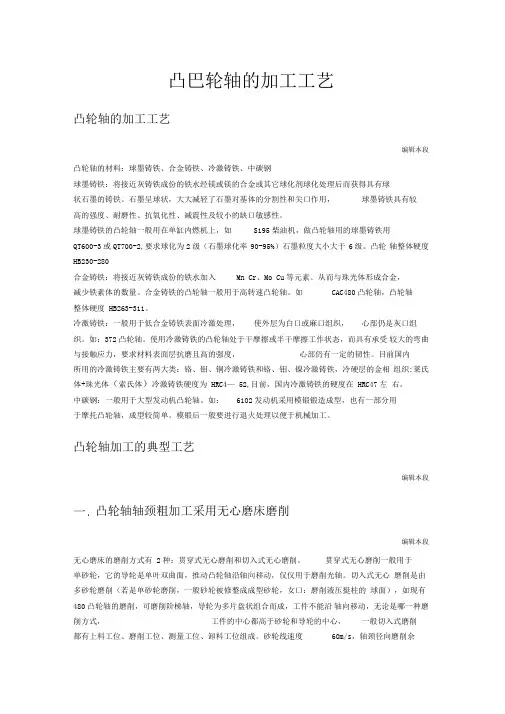

凸巴轮轴的加工工艺凸轮轴的加工工艺编辑本段凸轮轴的材料：球墨铸铁、合金铸铁、冷激铸铁、中碳钢球墨铸铁：将接近灰铸铁成份的铁水经镁或镁的合金或其它球化剂球化处理后而获得具有球状石墨的铸铁。

石墨呈球状，大大减轻了石墨对基体的分割性和尖口作用，球墨铸铁具有较高的强度、耐磨性、抗氧化性、减震性及较小的缺口敏感性。

球墨铸铁的凸轮轴一般用在单缸内燃机上，如S195柴油机，做凸轮轴用的球墨铸铁用QT600-3或QT700-2,要求球化为2级（石墨球化率 90-95%）石墨粒度大小大于 6级。

凸轮轴整体硬度HB230-280合金铸铁：将接近灰铸铁成份的铁水加入Mn Cr、Mo Cu等元素。

从而与珠光体形成合金，减少铁素体的数量。

合金铸铁的凸轮轴一般用于高转速凸轮轴。

如CAC480凸轮轴，凸轮轴整体硬度 HB263-311。

冷激铸铁：一般用于低合金铸铁表面冷激处理，使外层为白口或麻口组织，心部仍是灰口组织。

如：372凸轮轴。

使用冷激铸铁的凸轮轴处于干摩擦或半干摩擦工作状态，而具有承受较大的弯曲与接触应力，要求材料表面层抗磨且高的强度，心部仍有一定的韧性。

目前国内所用的冷激铸铁主要有两大类：铬、钼、铜冷激铸铁和铬、钼、镍冷激铸铁，冷硬层的金相组织:莱氏体+珠光体（索氏体）冷激铸铁硬度为 HRC4— 52,目前，国内冷激铸铁的硬度在 HRC47左右。

中碳钢：一般用于大型发动机凸轮轴。

如：6102发动机采用模锻锻造成型，也有一部分用于摩托凸轮轴，成型较简单。

模锻后一般要进行退火处理以便于机械加工。

凸轮轴加工的典型工艺编辑本段一.凸轮轴轴颈粗加工采用无心磨床磨削编辑本段无心磨床的磨削方式有 2种：贯穿式无心磨削和切入式无心磨削。

贯穿式无心磨削一般用于单砂轮，它的导轮是单叶双曲面，推动凸轮轴沿轴向移动，仅仅用于磨削光轴。

切入式无心磨削是由多砂轮磨削（若是单砂轮磨削，一般砂轮被修整成成型砂轮，女口：磨削液压挺柱的球面），如现有480凸轮轴的磨削，可磨削阶梯轴，导轮为多片盘状组合而成，工件不能沿轴向移动，无论是哪一种磨削方式，工件的中心都高于砂轮和导轮的中心，一般切入式磨削都有上料工位、磨削工位、测量工位、卸料工位组成。

车铣技术凸轮轴加工工艺分析
凸轮轴是发动机中重要的传动部件，它通过凸轮的形状变化带动气门的开闭，调节进气和排气过程。

凸轮轴的加工工艺直接影响着发动机的性能和可靠性。

本文将对车铣技术凸轮轴加工工艺进行分析。

车铣技术是一种常用的凸轮轴加工方法，该方法结合了车床和铣床的特点，能够实现凸轮轴的高效加工。

该加工工艺在国内外被广泛应用。

车铣技术凸轮轴加工的步骤包括：材料准备、粗车、精车、车辊印记、车削凸轮。

材料准备是凸轮轴加工的第一步，需要选择合适的材料进行加工。

常见的凸轮轴材料有高强度合金钢、铸铁等。

选择材料时需考虑到凸轮轴的工作条件和使用要求。

粗车是加工凸轮轴的第二步，其目的是将材料切削到接近要求尺寸。

粗车时需根据加工图纸进行切削，控制进给速度和加工深度，保证切削质量。

车辊印记是加工凸轮轴的第四步，其目的是在凸轮上车出一系列的印记，以控制气门的开闭时间和幅度。

车辊印记的切削速度和进给速度需要根据加工要求进行调整。

车铣技术凸轮轴加工的优点包括高效、精度高、加工质量好等。

相比于传统的加工方法，车铣技术可以提高生产效率，降低生产成本，提高产品质量。

车铣技术凸轮轴加工也存在一些问题，如加工难度大、设备要求高、操作要求高等。

这就要求加工人员具备专业的技术和经验，能够熟练地操作设备，保证加工质量。

车铣技术是一种高效、精度高的凸轮轴加工工艺，能够满足凸轮轴加工的要求。

加工人员需要具备专业的技术和经验，才能保证加工质量。

未来，随着技术的进步和设备的升级，车铣技术凸轮轴加工将有更广泛的应用前景。

凸轮轴的加工工艺
凸轮轴的加工工艺一般可以分为以下几个步骤：
1. 材料准备：选择合适的材料，例如高强度的合金钢，进行坯料的选取、检验和处理。

2. 粗加工：采用车床等机床对坯料进行粗加工，包括车削、钻孔、铣削、镗孔等工艺，将坯料轮廓和孔洞等初步加工成型。

3. 热处理：为了提高凸轮轴的硬度和耐磨性，需要对粗加工完成后的轴进行热处理。

具体的方法包括淬火、回火、淬火加回火等。

4. 精加工：将经过热处理的轴进行精加工，包括研磨、铣削、滚压等工艺，使其达到设计要求的尺寸精度和表面质量。

5. 检验：进行轴的各项性能测试和质量检验，包括硬度、尺寸、形状、表面粗糙度等指标的检测。

验收合格后可以进行组装使用。

总的来说，凸轮轴的加工工艺比较复杂，需要对材料、加工工艺、热处理等多个方面进行综合考虑，确保轴的质量和性能达到要求。

凸轮轴加工工艺特点及流程凸轮轴是发动机配气系统中的关键零件，其加工质量的好坏直接影响着发动机的性能，所以明白其加工工艺特点及流程是很关键的。

以下是小编为你整理推荐凸轮轴加工工艺特点及流程，希望你喜欢。

凸轮轴加工的特点和流程1.工艺特点凸轮轴属于细长轴类零件，要准确控制发动机的进排气门定时开启和关闭，凸轮应具有很高的轮廓精度、相位角度和良好的耐磨性能及整体刚性。

因此，其轴颈和凸轮的加工成为整个凸轮轴加工工艺的重点，其加工多以车削、铣削和磨削工艺及表面强化(淬火、喷丸、氮化)等辅助工艺相结合。

2.工艺流程凸轮轴加工精度要求较高，整个加工内容不可能在一个工序内完成。

为了逐步达到图样要求，因此必须把加工分成几个阶段，以明确各个阶段的目的和任务。

传统的凸轮轴加工工艺一般分成以下几个阶段：粗加工(粗车轴颈、凸轮等)、半精加工(粗磨轴颈、凸轮等)、精加工(精磨轴颈、凸轮等)、光整加工(抛光轴颈、凸轮)。

现代加工工艺过程：一般只有粗加工(车轴颈、铣凸轮等)和精加工(精磨轴颈、凸轮)两个阶段，在保证零件加工质量的同时，大大提高了生产效率，降低了生产制造成本。

凸轮轴两端面及中心孔加工对于一般的轴类零件来说，其轴线即为设计基准。

加工过程中一般采用两顶尖孔作为轴类零件的定位基准。

这不仅避免了工件在多次装夹中因为定位基准的转换而引起的定位误差，也可以用作后续工序的定位基准，即符合“基准统一”的原则。

因此，合理安排两端面及中心孔加工工艺是保证后续工序加工质量的关键。

(1)传统工艺一般采用普通的铣钻组合机床进行铣端面、钻中心孔，靠调整限位挡块的位置保证工件的总长和中心孔的深度。

存在零件总长超差、中心孔深度超差、两端中心孔位置不同心及凸轮轴的主轴颈和凸轮两侧轴向余量不均匀，容易产生黑皮等质量问题。

为了避免把中心孔的形状误差复映到零件的加工精度上，传统的凸轮轴加工工艺在粗加工和热处理之后常安排中心孔的修整工序，保证在精加工过程中中心孔与顶尖的接触精度，提高凸轮轴的加工质量。

车铣技术凸轮轴加工工艺分析车铣技术是一种将工件放置在机床上，通过车铣刀具的切削力和机床的移动来加工工件的技术。

凸轮轴是一种具有复杂曲线轮廓的机械零件，其加工工艺分析对于保证产品质量和提高生产效率具有重要意义。

本文将从工艺流程、工艺参数和工艺装备三个方面对凸轮轴的加工工艺分析进行详细阐述。

一、工艺流程：凸轮轴的加工工艺流程一般包括零件的选择、工艺设计、工艺装备准备、加工工序和质量检验等几个主要环节。

工艺设计是关键的环节，它直接决定了后续加工工序的选择和加工工艺的确定。

1、零件的选择：凸轮轴的加工工艺分析首先需要根据设计要求选择合适的零件。

在选择零件时，应考虑到凸轮轴所承受的载荷、工作环境及材料的性能等因素，以确保最终产品的质量和可靠性。

2、工艺设计：在工艺设计环节中，需要对凸轮轴的加工工艺进行规划和组织。

根据凸轮轴的结构特点和加工要求，确定凸轮轴的加工工序、加工顺序和加工方法，并确定对应的切削参数和加工配方。

3、工艺装备准备：准备好所需的加工设备和工装夹具，对机床进行调整和检修，确保其正常工作状态。

还需准备好所需的刀具、测量工具和辅助设备，以便进行加工和检测。

4、加工工序：根据工艺设计确定的加工工序和工艺流程进行加工。

一般来说，凸轮轴的加工工序包括车削、铣削、钻削、砂轮修整等。

在每个工序中，都需要合理选择刀具、确定切削速度和进给量，控制切削力和加工精度，以确保加工质量和降低生产成本。

5、质量检验：在加工完成后，需要对凸轮轴进行质量检验，以确保其满足设计要求和产品标准。

质量检验的内容主要包括尺寸精度、表面质量、材料性能和装配性能等。

根据检验结果，可对加工工艺进行调整和改进，以提高产品的质量和性能。

二、工艺参数：凸轮轴的加工工艺分析还需要确定一系列的加工参数，包括切削速度、进给量、切削厚度和切削角度等。

这些参数直接影响到加工效率和加工质量。

1、切削速度：切削速度是指切削刀具在加工过程中的移动速度。

它是决定切削力大小和切削温度高低的主要参数之一。

凸轮轴加工工艺（5篇）第一篇：凸轮轴加工工艺凸轮轴的加工工艺凸轮轴的材料：球墨铸铁、合金铸铁、冷激铸铁、中碳钢球墨铸铁：将接近灰铸铁成份的铁水经镁或镁的合金或其它球化剂球化处理后而获得具有球状石墨的铸铁。

石墨呈球状，大大减轻了石墨对基体的分割性和尖口作用，球墨铸铁具有较高的强度、耐磨性、抗氧化性、减震性及较小的缺口敏感性。

球墨铸铁的凸轮轴一般用在单缸内燃机上，如S195柴油机，做凸轮轴用的球墨铸铁用QT600-3或QT700-2，要求球化为2级（石墨球化率90-95%）石墨粒度大小大于6级。

凸轮轴整体硬度HB230-280 合金铸铁：将接近灰铸铁成份的铁水加入Mn、Cr、Mo、Cu等元素。

从而与珠光体形成合金，减少铁素体的数量。

合金铸铁的凸轮轴一般用于高转速凸轮轴。

如CAC480凸轮轴，凸轮轴整体硬度HB263-311。

冷激铸铁：一般用于低合金铸铁表面冷激处理，使外层为白口或麻口组织，心部仍是灰口组织。

如：372凸轮轴。

使用冷激铸铁的凸轮轴处于干摩擦或半干摩擦工作状态，而具有承受较大的弯曲与接触应力，要求材料表面层抗磨且高的强度，心部仍有一定的韧性。

目前国内所用的冷激铸铁主要有两大类：铬、钼、铜冷激铸铁和铬、钼、镍冷激铸铁，冷硬层的金相组织:莱氏体+珠光体(索氏体)冷激铸铁硬度为HRC45—52,目前，国内冷激铸铁的硬度在HRC47左右。

中碳钢：一般用于大型发动机凸轮轴。

如：6102发动机采用模锻锻造成型，也有一部分用于摩托凸轮轴，成型较简单。

模锻后一般要进行退火处理以便于机械加工。

凸轮轴加工的典型工艺一．凸轮轴轴颈粗加工采用无心磨床磨削无心磨床的磨削方式有2种：贯穿式无心磨削和切入式无心磨削。

贯穿式无心磨削一般用于单砂轮，它的导轮是单叶双曲面，推动凸轮轴沿轴向移动，仅仅用于磨削光轴。

切入式无心磨削是由多砂轮磨削（若是单砂轮磨削，一般砂轮被修整成成型砂轮，如：磨削液压挺柱的球面），如现有480凸轮轴的磨削，可磨削阶梯轴，导轮为多片盘状组合而成，工件不能沿轴向移动，无论是哪一种磨削方式，工件的中心都高于砂轮和导轮的中心，一般切入式磨削都有上料工位、磨削工位、测量工位、卸料工位组成。

凸轮轴的加工工艺凸轮轴的加工工艺编辑本段凸轮轴的材料：球墨铸铁、合金铸铁、冷激铸铁、中碳钢球墨铸铁：将接近灰铸铁成份的铁水经镁或镁的合金或其它球化剂球化处理后而获得具有球状石墨的铸铁。

石墨呈球状，大大减轻了石墨对基体的分割性和尖口作用，球墨铸铁具有较高的强度、耐磨性、抗氧化性、减震性及较小的缺口敏感性。

球墨铸铁的凸轮轴一般用在单缸内燃机上，如S195柴油机，做凸轮轴用的球墨铸铁用QT600-3或QT700-2，要求球化为2级（石墨球化率90-95%）石墨粒度大小大于6级。

凸轮轴整体硬度HB230-280合金铸铁：将接近灰铸铁成份的铁水加入Mn、Cr、Mo、Cu等元素。

从而与珠光体形成合金，减少铁素体的数量。

合金铸铁的凸轮轴一般用于高转速凸轮轴。

如CAC480凸轮轴，凸轮轴整体硬度HB263-311。

冷激铸铁：一般用于低合金铸铁表面冷激处理，使外层为白口或麻口组织，心部仍是灰口组织。

如：372凸轮轴。

使用冷激铸铁的凸轮轴处于干摩擦或半干摩擦工作状态，而具有承受较大的弯曲与接触应力，要求材料表面层抗磨且高的强度，心部仍有一定的韧性。

目前国内所用的冷激铸铁主要有两大类：铬、钼、铜冷激铸铁和铬、钼、镍冷激铸铁，冷硬层的金相组织:莱氏体+珠光体(索氏体)冷激铸铁硬度为HRC45—52,目前，国内冷激铸铁的硬度在HRC47左右。

中碳钢：一般用于大型发动机凸轮轴。

如：6102发动机采用模锻锻造成型，也有一部分用于摩托凸轮轴，成型较简单。

模锻后一般要进行退火处理以便于机械加工。

凸轮轴加工的典型工艺编辑本段一．凸轮轴轴颈粗加工采用无心磨床磨削编辑本段无心磨床的磨削方式有2种：贯穿式无心磨削和切入式无心磨削。

贯穿式无心磨削一般用于单砂轮，它的导轮是单叶双曲面，推动凸轮轴沿轴向移动，仅仅用于磨削光轴。

切入式无心磨削是由多砂轮磨削（若是单砂轮磨削，一般砂轮被修整成成型砂轮，如：磨削液压挺柱的球面），如现有480凸轮轴的磨削，可磨削阶梯轴，导轮为多片盘状组合而成，工件不能沿轴向移动，无论是哪一种磨削方式，工件的中心都高于砂轮和导轮的中心，一般切入式磨削都有上料工位、磨削工位、测量工位、卸料工位组成。
