化工离心泵的特点

离心泵样本一、引言离心泵是一种常见的工业设备，广泛应用于各个领域，包括工业生产、农业灌溉、自来水供应等。

离心泵通过旋转叶轮的离心力将液体抽入泵体，然后通过出口管道将液体推向需要的位置。

本文将介绍离心泵样本的主要特点和应用领域。

二、离心泵的样本特点1. 结构紧凑：离心泵通常采用轴向进口和径向出口的结构，使得泵体的外形紧凑，安装方便，占用空间少。

离心泵样本通常包含泵体、进口和出口法兰、轴承座等主要部件。

2. 高效能：离心泵样本采用高效能设计，能够获得较高的效率，并使得泵的功率消耗较低。

这意味着泵能够更有效地完成抽液任务，节约能源。

3. 耐腐蚀性强：离心泵通常使用不锈钢、合金钢等耐腐蚀材料制造，能够在液体中抵抗各种腐蚀介质的侵蚀，延长泵的使用寿命。

4. 运行稳定：离心泵样本的叶轮经过精密平衡和轴向射流调整，使得泵的运行更加平稳，减少振动和噪音。

5. 维护方便：离心泵的样本通常具有模块化设计，便于维护和更换部件。

此外，样本还包含了详细的维护说明，指导用户如何进行定期维护和保养。

三、离心泵的应用领域1. 工业生产：离心泵广泛应用于各类工业生产中，如化工、石油、制药等行业。

离心泵可被用于输送各种腐蚀性液体、高温液体和粘稠液体，在工业生产中担当重要角色。

2. 农业灌溉：离心泵样本被广泛应用于农田灌溉系统中。

离心泵具有较强的抽水能力和输送能力，可以将地下水或河水抽入灌溉系统，确保农田及时得到水源供应。

3. 自来水供应：离心泵也是自来水供应的关键设备之一。

离心泵可以从水源中抽水，然后通过供水管网将水送到城市的各个地区，满足人们生活和生产的需求。

4. 温泉浴场：离心泵样本还可以被用于温泉浴场中。

离心泵通过旋转叶轮的离心力，将温泉水抽入泵体，然后推送到浴池中，为人们提供舒适的浸泡体验。

四、离心泵的选择和操作注意事项1. 根据实际需求选择合适的离心泵型号和规格，包括流量、扬程、功率等参数。

2. 在安装离心泵时，应确保泵体与基座之间有合适的间隙，以便防止传动过程中产生的振动和噪音。

IHF化工离心泵品牌及参数
一、IHF系列氟塑料合金化工离心泵产品特点：
IHF为单级单吸式氟塑料合金化工离心泵，该泵是按照国际标准并结合非金属泵的加工工艺设计生产。

泵体采用金属外壳内衬聚全氟乙丙烯（F46），泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制成型，轴封采用四氟填充材料，进出口均采用铸钢体加固。

该化工泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点，广泛适用于化工、制药、石油、冶金、冶炼、电力、电镀、染料、农药、造纸、食品、纺织等行业，在-85℃～200℃温度条件下长期输送任意浓度的硫酸、盐酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等强腐蚀介质，是目前世界是最耐腐蚀设备之一。

本司化工泵全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

二、IHF系列氟塑料合金化工离心泵产品用途：
广泛适用于化工、制药、石油、冶金、电力、电镀、酸洗、农药、造纸等行业中液体输送、废水处理和加酸等工艺流程。

本泵可输送任何浓度的硫酸、盐酸、硝酸、醋酸、氢氟酸、王水、强碱、强氧化剂、有机溶剂等强腐蚀性介质的使用，耐腐蚀化工泵是目前最先进的耐腐蚀装备之一。

三、IHF系列氟塑料合金化工离心泵技术参数：流量：6.3～400m3/h；
扬程：5～132m；
转速：2900、1450r/min；
功率：0.55～110KW；
进口直径：50～200mm；
最高工作压力：1.6Mpa。

四、IHF系列氟塑料合金化工离心泵结构图：
五、IHF系列氟塑料合金化工离心泵的型号定义：。

化工离心泵条件及参数一、化工离心泵的概述：化工离心泵是单级单吸悬臂式离心泵，其标记性能点和尺寸等效采用国际标准ISO2858-1975（E），是一种用以取代F型耐腐蚀泵更新换代的节能产品，适用于化工、石油、冶金、电站、食品、制药、合成纤维等部门输送温度在-20℃～105℃的腐蚀性介质或物理、氟塑料化工泵化学性能类似于水的介质。

二、化工离心泵的性能范围（按设计点）：流量Q：6.3～400m³/h扬程H：5～125m泵的最高工作设计压力为1.6MPa化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为20℃～+280℃。

耐腐蚀化工泵适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。

三、化工离心泵的性能范围：流量Q：6.3～400m3/h扬程H：5～132m转速n：2900、1450r/min配带功率：0.55～110KW进口直径：50～200mm最高工作压力：1.6Mpa系列泵有29个基本型，其中22个双速（2900、1450r/min）经过A、B两种型式的叶轮直径切割变型后，达112个规格。

泵的结构：泵是全国泵行业采用ISO国际标准联合设计的系列产品，其主要由泵体、叶传输线、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴、悬架部件等组成。

泵的结构特点：化工泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。

悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。

为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。

只需拆下联轴器的中间联接件，即可退出转子部件进行检修。

这是国际上通用的一种结构形式。

泵的旋转方向：泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。

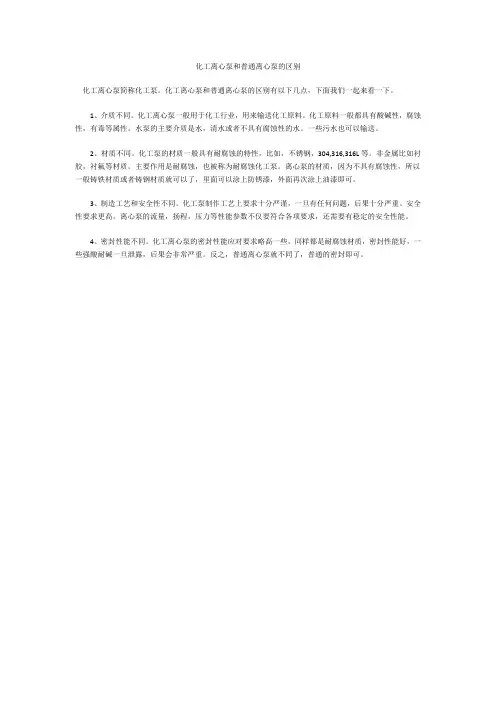

化工离心泵和普通离心泵的区别
化工离心泵简称化工泵。

化工离心泵和普通离心泵的区别有以下几点，下面我们一起来看一下。

1、介质不同。

化工离心泵一般用于化工行业，用来输送化工原料。

化工原料一般都具有酸碱性，腐蚀性，有毒等属性。

水泵的主要介质是水，清水或者不具有腐蚀性的水。

一些污水也可以输送。

2、材质不同。

化工泵的材质一般具有耐腐蚀的特性，比如，不锈钢，304,316,316L等。

非金属比如衬胶，衬氟等材质。

主要作用是耐腐蚀，也被称为耐腐蚀化工泵。

离心泵的材质，因为不具有腐蚀性，所以一般铸铁材质或者铸钢材质就可以了，里面可以涂上防锈漆，外面再次涂上油漆即可。

3、制造工艺和安全性不同。

化工泵制作工艺上要求十分严谨，一旦有任何问题，后果十分严重。

安全性要求更高。

离心泵的流量，扬程，压力等性能参数不仅要符合各项要求，还需要有稳定的安全性能。

4、密封性能不同。

化工离心泵的密封性能应对要求略高一些，同样都是耐腐蚀材质，密封性能好，一些强酸耐碱一旦泄露，后果会非常严重。

反之，普通离心泵就不同了，普通的密封即可。

离心泵的介绍及维修离心泵是一种常见的水泵，广泛应用于工业、农业和民用领域。

下面将对离心泵的介绍及维修进行详细阐述。

一、离心泵的介绍离心泵主要由泵体、叶轮、轴、密封装置、轴承等组件构成。

其工作原理是通过叶轮旋转产生离心力，将液体吸入泵体，并通过离心力将液体推出。

离心泵的主要特点有：1.流量大：离心泵的流量非常大，能够满足大量液体的输送需求。

2.扬程高：离心泵能够产生较高的扬程，使液体能够轻松提升到较高的高度。

3.运行稳定：离心泵采用叶轮旋转的方式进行工作，运行稳定可靠。

4.适用范围广：离心泵适用于输送各种液体，包括清水、污水、酸碱溶液等。

离心泵的应用领域广泛，常见的应用包括：1.工业领域：用于工厂的供水、排水系统，以及化工、冶金、食品、制药等工艺过程中的液体输送。

2.农业领域：用于农田灌溉、排灌系统，提供农田所需的水源。

3.水利工程：用于水库、农田水利、船闸、水泥厂等。

二、离心泵的维修离心泵的正常维护和保养对于确保其长期稳定运行和延长使用寿命非常重要。

以下是离心泵的常见维修事项：1.定期检查：定期检查泵体、叶轮、轴承、液压系统等部件是否正常工作，有无松动、磨损或破损现象。

并及时清理泵体内积聚的杂物和堵塞物。

2.轴承维护：轴承是离心泵的重要组成部分，保持轴承的润滑状态十分关键。

定期检查轴承的润滑情况，如有需要，进行加注或更换润滑油。

3.密封装置保养：离心泵的密封装置对泵的正常运行十分重要。

定期检查密封装置的工作效果，并进行适时的维修或更换。

4.轴的维护：离心泵的轴是连接泵体和叶轮的关键部件，定期检查轴是否有变形、裂纹等情况，如有需要进行及时修复或更换。

5.泵的平衡：离心泵在运行过程中会产生振动，对于大型泵来说，必要时应进行平衡处理，以确保泵的平稳运行。

6.泵的性能检测：定期进行泵的性能测试，检测其流量、扬程等参数是否正常，必要时进行校准或调整。

在进行离心泵维修时，需要注意安全问题，确保断电和锁定电源，避免发生意外。

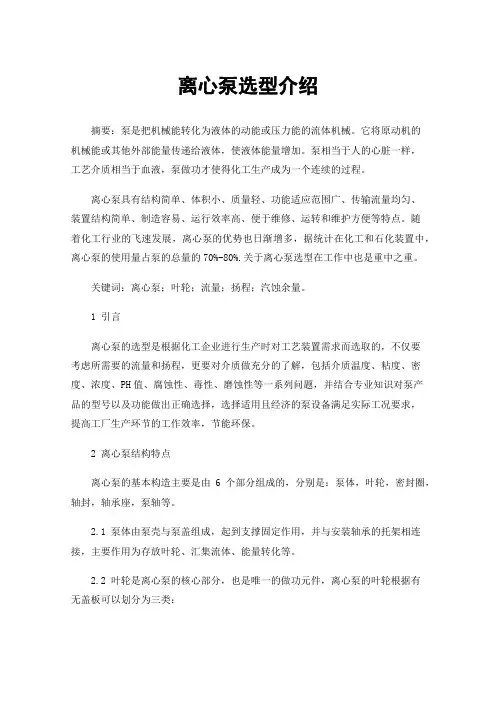

离心泵选型介绍摘要：泵是把机械能转化为液体的动能或压力能的流体机械。

它将原动机的机械能或其他外部能量传递给液体，使液体能量增加。

泵相当于人的心脏一样，工艺介质相当于血液，泵做功才使得化工生产成为一个连续的过程。

离心泵具有结构简单、体积小、质量轻、功能适应范围广、传输流量均匀、装置结构简单、制造容易、运行效率高、便于维修、运转和维护方便等特点。

随着化工行业的飞速发展，离心泵的优势也日渐增多，据统计在化工和石化装置中，离心泵的使用量占泵的总量的70%-80%.关于离心泵选型在工作中也是重中之重。

关键词：离心泵；叶轮；流量；扬程；汽蚀余量。

1 引言离心泵的选型是根据化工企业进行生产时对工艺装置需求而选取的，不仅要考虑所需要的流量和扬程，更要对介质做充分的了解，包括介质温度、粘度、密度、浓度、PH值、腐蚀性、毒性、磨蚀性等一系列问题，并结合专业知识对泵产品的型号以及功能做出正确选择，选择适用且经济的泵设备满足实际工况要求，提高工厂生产环节的工作效率，节能环保。

2 离心泵结构特点离心泵的基本构造主要是由6个部分组成的，分别是：泵体，叶轮，密封圈，轴封，轴承座，泵轴等。

2.1 泵体由泵壳与泵盖组成，起到支撑固定作用，并与安装轴承的托架相连接，主要作用为存放叶轮、汇集流体、能量转化等。

2.2 叶轮是离心泵的核心部分，也是唯一的做功元件，离心泵的叶轮根据有无盖板可以划分为三类：（1）闭式叶轮，叶轮前后位置都有盖板，通常用于输送清水及较干净的介质，由于采用闭式结构，效率较其他两种叶轮要高，所以通常泵选型优先采用闭式叶轮。

（2）半开式叶轮，叶轮后部有盖板，采用半封闭式结构，具有较强的通过能力，通常用于输送固体颗粒较小的介质。

（3）开式叶轮，无叶轮盖板，具有很强的通过能力，但是在三种叶轮中效率最低，通常用于固体颗粒较大的介质。

同时，叶轮上的内外表面要求光滑，以减少水流的摩擦损失，且防止离心泵由于工艺要求的改进而导致选型的变化，通常不选用此泵型的最大直径叶轮作为泵工作时的叶轮。

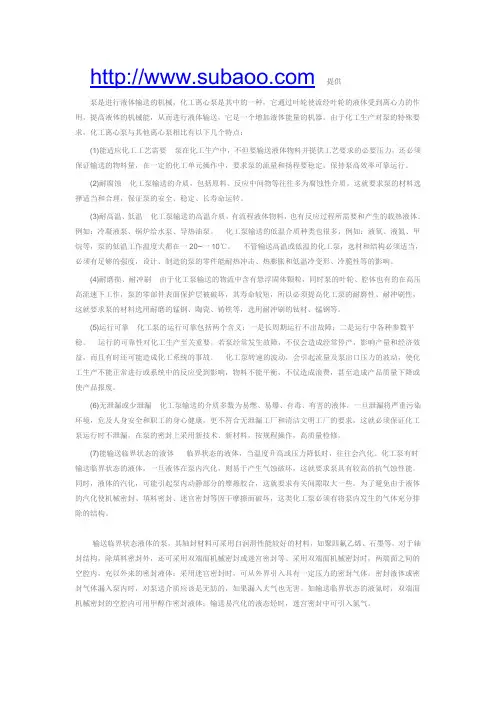

提供泵是进行液体输送的机械，化工离心泵是其中的一种，它通过叶轮使流经叶轮的液体受到离心力的作用，提高液体的机械能，从而进行液体输送，它是一个增加液体能量的机器。

由于化工生产对泵的特殊要求，化工离心泵与其他离心泵相比有以下几个特点：(1)能适应化工工艺需要泵在化工生产中，不但要输送液体物料并提供工艺要求的必要压力，还必须保证输送的物料量，在一定的化工单元操作中，要求泵的流量和扬程要稳定，保持泵高效率可靠运行。

(2)耐腐蚀化工泵输送的介质，包括原料、反应中间物等往往多为腐蚀性介质。

这就要求泵的材料选择适当和合理，保证泵的安全、稳定、长寿命运转。

(3)耐高温、低温化工泵输送的高温介质，有流程液体物料，也有反应过程所需要和产生的载热液体。

例如：冷凝液泵、锅炉给水泵、导热油泵。

化工泵输送的低温介质种类也很多，例如：液氧、液氮、甲烷等，泵的低温工作温度大都在一20~一10℃。

不管输送高温或低温的化工泵，选材和结构必须适当，必须有足够的强度，设计、制造的泵的零件能耐热冲击、热膨胀和低温冷变形、冷脆性等的影响。

(4)耐磨损、耐冲刷由于化工泵输送的物流中含有悬浮固体颗粒，同时泵的叶轮、腔体也有的在高压高流速下工作，泵的零部件表面保护层被破坏，其寿命较短，所以必须提高化工泵的耐磨性、耐冲刷性，这就要求泵的材料选用耐磨的锰钢、陶瓷、铸铁等，选用耐冲刷的钛材、锰钢等。

(5)运行可靠化工泵的运行可靠包括两个含义：一是长周期运行不出故障；二是运行中各种参数平稳。

运行的可靠性对化工生产至关重要。

若泵经常发生故障，不仅会造成经常停产，影响产量和经济效益，而且有时还可能造成化工系统的事故。

化工泵转速的波动，会引起流量及泵出口压力的波动，使化工生产不能正常进行或系统中的反应受到影响，物料不能平衡，不仅造成浪费，甚至造成产品质量下降或使产品报废。

(6)无泄漏或少泄漏化工泵输送的介质多数为易燃、易爆、有毒、有害的液体，一旦泄漏将严重污染环境，危及人身安全和职工的身心健康，更不符合无泄漏工厂和清洁文明工厂的要求，这就必须保证化工泵运行时不泄漏，在泵的密封上采用新技术、新材料，按规程操作，高质量检修。

离心泵内部结构及特点离心泵较其他类型泵有很多优点，如：离心泵具有流量均匀、运转平稳、振动小、转速高、设备安装和维护费用低、适用范围广（包括流量、扬程及对介质性质的适应性）。

因此离心泵是工业生产中应用极为广泛的一种泵。

一、离心泵构造离心泵一般由电动机带动，在启动泵前，泵体及吸入管路内充满液体。

当叶轮高速旋转时，叶轮带动叶片间的液体一道旋转，由于离心力的作用，液体从叶轮中心被甩向叶轮外缘（流速可增大至15～25m/s），动能也随之增加。

当液体进入泵壳后，由于蜗壳形泵壳中的流道逐渐扩大，液体流速逐渐降低，一部分动能转变为静压能，于是液体以较高的压强沿排出口流出。

与此同时，叶轮中心处由于液体被甩出而形成一定的真空，而液面处的压强Pa比叶轮中心处要高，因此，吸入管路的液体在压差作用下进入泵内。

叶轮不停旋转，液体也连续不断的被吸入和压出。

由于离心泵之所以能够输送液体，主要靠离心力的作用，故称为离心泵。

二、离心泵的分类（1）、按工作叶轮数目来分类1、单级泵：即在泵轴上只有一个叶轮。

2、多级泵：即在泵轴上有两个或两个以上的叶轮。

单级离心泵多级离心泵（2）、按工作压力来分类低压泵、中压泵、高压泵低压离心泵中压离心泵高压离心泵（3）、按叶轮进水方式来分类1、单侧进水式泵：又叫单吸泵，即叶轮上只有一个进水口；2、双侧进水式泵：又叫双吸泵，即叶轮两侧都有一个进水口。

单侧进水式泵双侧进水式泵（4）、按泵轴位置来分类1、卧式泵：泵轴位于水平位置。

2、立式泵：泵轴位于垂直位置。

卧式泵立式泵三、离心泵的基本构造单级单吸式离心泵特点：单级单吸式离心泵工作可靠，结构简单，易于制造加工，维护保养方便，适应性强，是广泛应用的一种离心泵。

泵的一端在托架内用轴承支撑，装有叶轮的另一端悬臂伸出托架之外。

按泵体与泵盖的剖分位置不同，又可分为前开式和后开式两种结构。

后开式泵的优点在于检修时，只要将托架止口螺母松开就可以将托架连同叶轮一起取出，不必要拆卸泵的进、排液管路。

化工原理离心泵的应用简介离心泵是化工行业中常见的一种泵类设备。

它利用离心力将液体从低压区域抽取并转移到高压区域，广泛应用于化工生产中的流体输送、增压和循环系统等方面。

本文将介绍化工原理离心泵的应用及其优势。

应用领域离心泵在化工行业有着广泛的应用，包括但不限于以下几个方面：1.石油化工：离心泵常被用于原油抽送、精馏塔进料和产物输送等方面。

在石油炼制的过程中，离心泵的高效性能能够满足输送高温高压的原油和液化气等需求。

2.化学工程：离心泵在化学反应过程中扮演着重要的角色，可用于各种化学液体的输送、混合和循环。

例如，用于化学反应锅的进料泵和产物泵等。

3.冶金工业：离心泵常用于冶金行业，用于将冶金矿石、高温熔融的金属和废水等物质输送。

离心泵在冶金工业中的应用能够提高生产效率，并为后续处理过程提供便利。

4.电力工程：离心泵被广泛应用于电力工程中的循环水系统、冷却水系统和供水系统等。

离心泵的高效能力和稳定性能可以保证电厂正常运行，并提供足够的冷却和供水需求。

5.医药工业：离心泵在医药工业中用于输送药液、溶液、废液等，广泛应用于药品制造、注射液生产等工艺过程中。

优势及特点化工原理离心泵相较其他类型的泵具备以下优势和特点：•高效性能：离心泵以其高效、稳定的特点而闻名。

其结构紧凑、能耗低、效率高，能够在保证流量和压力的情况下减少能量的损耗。

•高扬程：离心泵在输送介质时能够产生较高的扬程，适用于液体输送中的高位差和长距离输送。

•安全可靠：离心泵的结构简单，运行过程中稳定可靠，不易发生意外情况，最大程度保障工作环境的安全性。

•适应性强：离心泵适用于各种介质的输送，包括清洁液体、腐蚀性液体、高温液体等，能够满足不同行业的不同需求。

•维护方便：离心泵结构简单，易于安装和维护。

维护过程中的零部件更换和保养相对简单，减少了维护成本和时间。

注意事项在化工原理离心泵的应用中，需要注意以下几个事项：•选型合理：根据具体应用的需求，选择适合的离心泵类型、型号和材质。

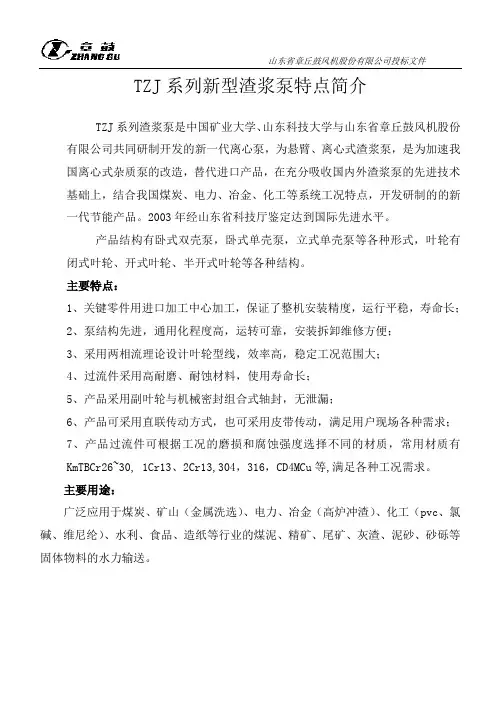

TZJ系列新型渣浆泵特点简介TZJ系列渣浆泵是中国矿业大学、山东科技大学与山东省章丘鼓风机股份有限公司共同研制开发的新一代离心泵，为悬臂、离心式渣浆泵，是为加速我国离心式杂质泵的改造，替代进口产品，在充分吸收国内外渣浆泵的先进技术基础上，结合我国煤炭、电力、冶金、化工等系统工况特点，开发研制的的新一代节能产品。

2003年经山东省科技厅鉴定达到国际先进水平。

产品结构有卧式双壳泵，卧式单壳泵，立式单壳泵等各种形式，叶轮有闭式叶轮、开式叶轮、半开式叶轮等各种结构。

主要特点：1、关键零件用进口加工中心加工，保证了整机安装精度，运行平稳，寿命长；2、泵结构先进，通用化程度高，运转可靠，安装拆卸维修方便；3、采用两相流理论设计叶轮型线，效率高，稳定工况范围大；4、过流件采用高耐磨、耐蚀材料，使用寿命长；5、产品采用副叶轮与机械密封组合式轴封，无泄漏；6、产品可采用直联传动方式，也可采用皮带传动，满足用户现场各种需求；7、产品过流件可根据工况的磨损和腐蚀强度选择不同的材质，常用材质有KmTBCr26~30, 1Cr13、2Cr13,304，316，CD4MCu等,满足各种工况需求。

主要用途：广泛应用于煤炭、矿山（金属洗选）、电力、冶金（高炉冲渣）、化工（pvc、氯碱、维尼纶）、水利、食品、造纸等行业的煤泥、精矿、尾矿、灰渣、泥砂、砂砾等固体物料的水力输送。

序号项目名称/规模单位型号规格数量泵用途日期1 黑龙江昊华化工30万吨/年聚氯乙烯及离子膜烧碱项目中国昊华化工集团黑龙江黑化化工有限公司TZJD100-430 2台电石渣浆处理.压滤机入料泵09-11-20TZJD-80-400 2台一次盐水.盐泥泵TZJD-100-300 2台乙炔发生.电石渣浆泵TZJC-80-260 2台乙炔发生.稀渣泵TZJL-100-390 2台乙炔发生.液下电石渣浆泵IS50-32-2502台乙炔发生.轴封水回收泵ISG65-315 2台电石渣浆处理.冲洗水泵32QW10-30-3 3台电石渣浆清液处理.潜污泵2 青海宜化化工有限公司30万吨/年聚氯乙烯项目青海宜化化工有限公司IS125-100-400 42台干法乙炔.乙炔管道泵10-4-123 湖南株化诚信公司pvc厂电石渣项目/20万吨湖南株化诚信公司TZJD-80-400 7台电石渣浆处理.压滤机入料泵09-8-234 湖南湘维集团尾渣处理湖南湘维集团TZJD-80-330 2台尾渣泵04-3-85 河北临城三阳焦化厂河北临城三阳焦化厂TZJC50-230 2台冲洗泵06-8-26 TZJD100-400X70 4台尾渣泵TZJD100-430 3台压滤机入料泵TZJD100-330 2台滤液泵TZJL65-300 2台水涡水泵TZJD80-330 2台底流泵TZJE150-550 2台尾渣泵6 河北盛华化工有限公司电石渣项目/20万吨河北盛华化工有限公司TZJE-200-500 2台乙炔发生.电石渣浆泵09-9-8 TZJD-80-4002台一次盐水.盐泥泵7 中盐吉兰泰氯碱化工有限公司电石渣项目/40万吨中盐吉兰泰氯碱化工有限公司TZJE-200-500 2台乙炔发生.电石渣浆泵09-9-12TZJE-200-500 2台乙炔发生.电石渣浆泵10-6-168 吉林省威龙化工电石渣项目/20万吨吉林省威龙化工股份有限公司TZJE-200-500 2台乙炔发生.电石渣浆泵10-5-1119 山西省霍家工业有限公司pvc二厂电石渣项目/10万吨山西省长治市霍家工业有限公司TZJE150-550 2台乙炔发生.稀渣泵10-3-21TZJD100-400 2台乙炔发生.电石渣浆泵TZJD100-430 2台乙炔发生.滤液泵10-7-21TZJD100-430 2台电石渣浆处理.压滤机入料泵TZJE-150-420G 2台乙炔发生.电石渣浆泵09-9-2610 湖南株洲宇星化工电石渣项目/10万吨湖南株洲宇星化工有限责任公司TZJE-150-420 3台乙炔发生.电石渣浆泵09-9-2911 广西田东锦盛化工有限公司电石渣项目/20万吨广西田东锦盛化工有限公司TZJE-200-500 2台乙炔发生.电石渣浆泵09-9-2512 湖南永利化工股份有限公司电石渣项目湖南永利化工股份有限公司TZJD-80-430 2台电石渣浆处理.压滤机入料泵07-9-1913 贵州水晶化工公司贵州水晶化工TZJD-100-400 2台渣浆处理.压滤机入料泵04-12-8 TZJD-80-470 3台尾渣泵TZJD-100-430 2台尾渣泵08-6-1014 河南焦作宇航电石渣项目/10万吨河南焦作宇航pvc厂TZJE-150-420 2台乙炔发生.电石渣浆泵10-6-29山东省章丘鼓风机股份有限公司2010年08月2。
