IH50化工离心泵型号及特点

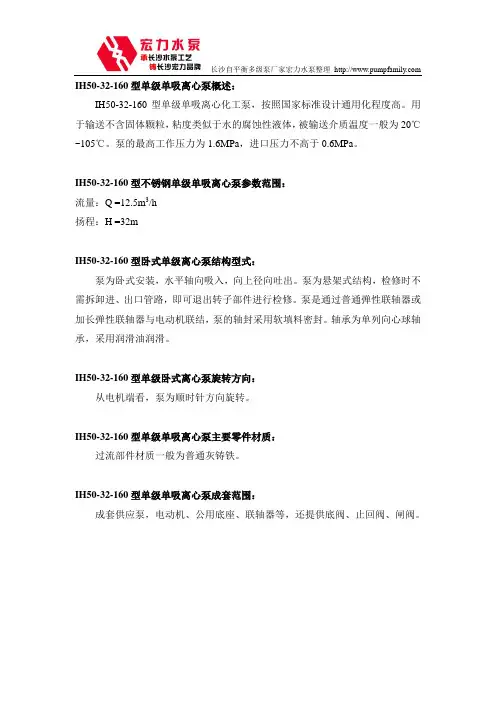

长沙自平衡多级泵厂家宏力水泵整理 IH50-32-160型单级单吸离心泵概述：
IH50-32-160型单级单吸离心化工泵，按照国家标准设计通用化程度高。

用于输送不含固体颗粒，粘度类似于水的腐蚀性液体，被输送介质温度一般为20℃~105℃。

泵的最高工作压力为1.6MPa，进口压力不高于0.6MPa。

IH50-32-160型不锈钢单级单吸离心泵参数范围：
流量：Q =12.5m3/h
扬程：H =32m
IH50-32-160型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。

泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。

泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。

轴承为单列向心球轴承，采用润滑油润滑。

IH50-32-160型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。

IH50-32-160型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。

IH50-32-160型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。

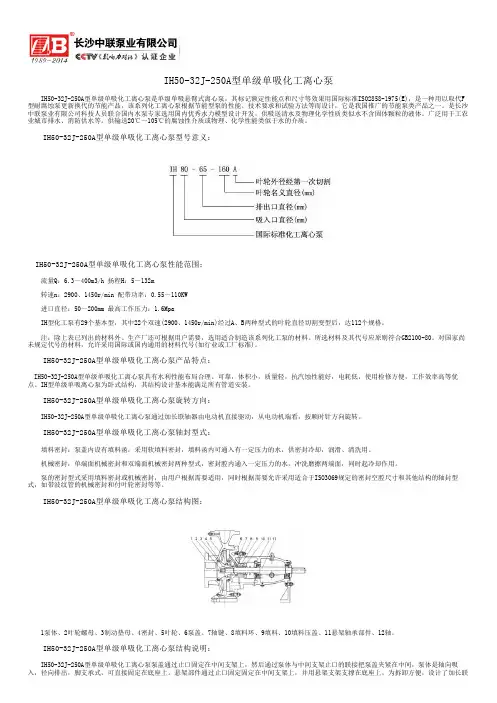

IH50-32J-250A型单级单吸化工离心泵 IH50-32J-250A型单级单吸化工离心泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效果用国际标准IS02858-1975(E)，是一种用以取代F 型耐腐蚀泵更新换代的节能产品，该系列化工离心泵根据节能型泵的性能、技术要求和试验方法等而设计，它是我国推广的节能泵类产品之一。

是长沙中联泵业有限公司科技人员联合国内水泵专家选用国内优秀水力模型设计开发。

供吸送清水及物理化学性质类似水不含固体颗粒的液体。

广泛用于工农业城市排水、消防供水等。

供输送20℃～105℃的腐蚀性介质或物理、化学性能类似于水的介质。

IH50-32J-250A型单级单吸化工离心泵型号意义：　IH50-32J-250A型单级单吸化工离心泵性能范围： 流量Q：6.3～400m3/h 扬程H：5～132m 转速n：2900、1450r/min 配带功率：0.55～110KW 进口直径：50～200mm 最高工作压力：1.6Mpa IH型化工泵有29个基本型，其中22个双速(2900、1450r/min)经过A、B两种型式的叶轮直径切割变型后，达112个规格。

注：除上表已列出的材料外、生产厂还可根据用户需要，选用适合制造该系列化工泵的材料。

所选材料及其代号应原则符合GB2100-80。

对国家尚未规定代号的材料，允许采用国际或国内通用的材料代号(如行业或工厂标准)。

IH50-32J-250A型单级单吸化工离心泵产品特点：　IH50-32J-250A型单级单吸化工离心泵具有水利性能布局合理、可靠，体积小，质量轻，抗汽蚀性能好，电耗低，使用检修方便，工作效率高等优点。

IH型单级单吸离心泵为卧式结构，其结构设计基本能满足所有管道安装。

IH50-32J-250A型单级单吸化工离心泵旋转方向： IH50-32J-250A型单级单吸化工离心泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。

应用范围：IH型单级单吸化工离心泵用于输送不含颗粒，黏度类似于水的腐蚀性液体。

性能参数（设计点）：流量Q 6.3～400 m3/h，扬程H 5～125m。

被输送介质温度一般为-20℃～105℃，泵的最高工作压力为1.6Mpa。

结构特点：IH型泵为单级单吸悬架式离心泵，其结构为后开门，即泵体不动，叶轮能从泵体后面取出，而不必拆动泵进出口管道。

IH型泵的叶轮基本型式为闭式离心叶轮.根据输送介质是否结晶、结胶、以及是否含有气体,可选用半开或开式叶轮。

IH型泵的轴封可根据拥护要求选用:①填料密封;②机械密封;③副叶轮动力密封。

轴承为滚动轴承,用稀油润滑。

从驱动端看,泵为顺时针旋转。

主要材质：与介质接触零件材料为合金不锈钢,主要牌号为:ZG1Cr18Ni9,ZGCr18Ni12Mo2Ti,OOCr17Ni14Mo2,CD-4MCu,哈氏合金、CM2、RS4等。

IH泵性能参数表参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必需汽蚀余量叶轮直径泵口径泵外型尺寸泵重功率型号吸入吐出长宽高m3/h m r/minkw kw ％ｍ㎜㎜㎜mm ㎏IH50-32-125 7.512.5152320182901.091.331.52.2YB90L-24351492.02.02.513850 32 4652225244IH50-32-125A 6.811.413.719.516.514.52900.861.021.132.2YB90L-24250482.02.02.550 32 4652225244IH50-32J-125 3.756.37.55.755.04.51450.160.190.210.55YB801-43645442.02.02.513850 32 4652225244IH50-32J-13.45.754.2 1450.13 0.YB801-435442.02.0 50 32 422450.165 0 2IH50-32-160 7.512.51534.532302902.142.372.453.YB100L-23345502.02.02.516550 32 4652629248IH50-32-160A 6.811.413.729.126.624.62901.681.842.092.2YB90L-23245442.02.02.550 32 4652629248IH50-32J-160 3.756.37.58.68.07.51450.30.340.360.55YB801-42940432.02.02.516550 32 4652629248IH50-32-160A 3.45.76.87.36.76.21450.240.270.270.55YB801-42839422.02.02.550 32 4652629248IH50-32-200 7.512.515.051.850.048.02903.784.364.565.5YB132S1-22839432.02.02.519550 32 4653346IH50-32-200A 7.011.714.045.543.741.72903.213.663.795.5YB132S1-22738422.02.02.550 32 4653346IH50-32J-26.61140.538.7 2902.80 4 YB112M-26372.02.0 50 32 433633.225 0 0IH50-32J-200 3.756.37.542.942.542.01450.570.650.681.1YB90S-42333362.02.02.519550 32 4653346IH50-32J-200A 3.55.97.111.310.910.41450.490.530.570.75YB802-42232352.02.02.550 32 4563346IH50-32J-200B 3.35.56.610.19.79.21450.430.470.490.55YB801-42131342.02.02.550 32 4653346IH50-32-250 7.512.515.0828078.52907.288.258.7911 YB160M1-2233336.52.02.02.525150 32 63454599参数型号叶轮直径(mm)转速2900r/min泵重(kg) 流量(m3/h)扬程(m)轴功率(kw)必需汽蚀余量(NPSH)r(m)配带电机型号及功率Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84IH50-32-125 138 7.512.515.023.020.018.01.091.331.502.02.02.5Y90L-2/2.2 Y90L-2/2.2 Y100L-2/3.0 44IH50-32-125A 1256.811.313.618.516.414.50.870.991.162.02.02.5Y90S-2/1.5 Y90L-2/2.2 Y90L-2/2.2 44IH50-32-160 165 7.5 34.5 2.13 2.0 Y100L-2/3.Y112M-4/4.Y132S1-2/5.4812.5 15.0 32.030.02.372.452.02.50 0 5IH50-32-160 A 1506.811.313.628.526.424.51.761.851.912.02.02.5Y90L-2/2.2Y100L-2/3.Y112M-4/4.0 48IH50-32-200 195 7.512.515.051.550.048.03.784.364.562.02.02.5Y132S1-2/5.5Y132S1-2/7.5Y160M1-2/11 60IH50-32-200A 1776.811.313.642.541.039.53.163.243.572.02.02.5Y112M-4/4.Y132S1-2/5.5Y132S1-2/7.560IH50-32-250 252 7.512.515.082.080.078.57.288.258.762.02.02.5Y160M1-2/11Y160M2-2/15Y160L-2/18.599IH50-32-250A 2357.011.714.071.970,068.06.846.977.712.02.02.5Y160M1-2/11Y160M1-2/11Y160M2-2/15 99IH50-32-250B 2216.611.013.263.562.060.95.716.196.642.02.02.5Y132S1-2/7.5Y160M1-2/11Y160M2-2/15 99IH50-32-315 7.512.515.0125 15.22.02.02.5Y160L-2/18.5Y180M-2/22 Y200L1-2/30IH50-32-315A 7.011.714.0110 12.982.02.02.5Y160M2-2/15Y160L-2/18.5Y200L1-2/30IH50-32-315B 6.611.013.296.8 11.152.02.02.5Y160M2-2/15Y160M2-2/15Y180M-2/22IH65-50-125 130 15.025.030.021.220.018.51.852.202.402.02.02.5Y100L-2/3.Y112M-4/4.Y132S1-2/5.545IH65-50-125A 11813.622.727.317.516.515.41.481.671.912.02.02.5Y90L-2/2.2Y100L-2/3.Y112M-4/4.0 45参数型号叶轮直径(mm转速2900r/min泵重(kg) 流量(m3/h)扬程(m)轴功率(kw)必需汽蚀余量(NPSH)r配带电机型号及功率Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84) (m)IH65-50-160 16815.025.030.034.032.030.03.183.824.152.02.02.5Y132S1-2/5.5Y132S1-2/7.5Y160M1-2/11 50IH65-50-160A 15313.622.727.328.426.524.82.562.933.292.02.02.5Y112M-4/4.Y132S1-2/5.5Y132S1-2/7.550IH65-40-200 19215.025.030.053.050.047.55.306.567.272.02.02.5Y132S1-2/7.5Y160M1-2/11Y160M2-2/15 64IH65-40-200A 17513.622.727.342.041.039.05.065.075.732.02.02.5Y132S1-2/7.5Y160M1-2/11Y160M1-2/11 64IH65-40-250 24815.025.030.081.280.078.49.7611.8012.802.02.02.5Y160M2-2/15Y160L-2/18.5Y200L1-2/30 103IH65-40-250A 23214.023.428.074.871.068.58.7310.6011.102.02.02.5Y160M2-2/15Y160M2-2/15Y180M-2/22 103IH65-40-250B 21813.222.026.462.861.853.07.298.428.452.02.02.5Y160M1-2/11Y160M2-2/15Y160L-2/18.5103IH65-40-315 31015.025.030.0126.125.124.18.5021.8023.802.02.02.5Y200L1-2/3Y200L2-2/37Y225M-2/45 115IH65-40-315A 29014.023.428.0118.5109.5106.18.1018.3622.122.02.02.5Y200L1-2/3Y200L1-2/3Y225M-2/45 115IH65-40-315B 27213.222.026.498.096.595.914.6915.6317.672.02.02.5Y160L-2/18.5Y200L1-2/3Y200L2-2/37 115IH80-65-125 14030.050.060.023.220.017.53.163.954.293.03.04.0Y132S1-2/5.5Y132S1-2/7.5Y160M1-2/11 54IH80-65-125A 12727.245.319.016.52.483.043.03.0Y112M-4/4.Y132S1-2/5.5Y132S1-2/7.554IH80-65-160 16830.050.060.036.032.028.45.166.507.142.02.33.3Y132S1-2/7.5Y160M1-2/11Y160M2-2/15 60IH80-65-160A 15327.245.354.429.526.423.24.085.025.592.02.33.3Y132S1-2/7.5Y132S1-2/7.5Y160M1-2/11 60参数型号叶轮直径(mm)转速2900r/min泵重(kg) 流量(m3/h)扬程(m)轴功率(kw)必需汽蚀余量(NPSH)r(m)配带电机型号及功率Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84IH80-50-200 20430.050.060.055.050.045.08.5010.8011.902.02.53.2Y160M2-2/15Y160L-2/18.5Y180M-2/22 69IH80-50-200A 18527.245.354.445.241.137.06.738.299.352.02.53.2Y160M1-2/11Y160M2-2/15Y160L-2/18.569IH80-50-250 24530.050.060.081.580.078.013.8718.8023.222.22.53.5Y200L1-2/3Y200L2-2/37Y225M-2/45 102IH80-50-250A 23028.146.956.271.470.568.311.8716.1019.352.22.53.5Y180M-2/22Y200L1-2/3Y200L2-2/37 102IH80-50-250B 21626.444.052.863.062.260.410.0613.8016.702.22.53.5Y160L-2/18.5Y180M-2/22 Y200L2-2/37 102IH80-50-315 31230.050.060.0128.125.120.24.9032.8039.222.02.02.5Y225M-2/45 Y250M-2/55 Y280S-2/75 119IH80-50-315A 29328.146.956.2112.110.105.21.4128.1033.462.02.02.5Y200L2-2/37Y225M-2/45 Y280S-2/75 119IH80-50-315B 275 44.052.897.092.924.2028.422.02.5Y200L1-2/3Y200L2-2/37Y250M-2/55 119IH100-80-125 14260.0100.0120.023.220.017.56.027.478.173.74.54.8Y160M1-2/11Y160M1-2/11Y160M2-2/15 63IH100-80-125A 13054.691.8109.219.216.814.54.765.926.343.74.54.8Y132S1-2/7.5Y160M1-2/11Y160M2-2/15 63IH100-80-160 17860.0100.0120.037.032.028.010.1011.9012.503.84.35.0Y160M2-2/15Y160L-2/18.5Y180M-2/22 95IH100-80-160A 16254.691.8109.230.526.523.27.989.259.853.84.35.0Y160M1-2/11Y160M2-2/15Y160L-2/18.595IH100-65-200 20960.0100.0120.056.050.044.014.5018.9020.303.43.95.2Y180M-2/22Y200L1-2/3Y200L2-2/37 96IH100-65-200A 19054.691.8109.246.041.536.611.5014.7016.003.43.95.2Y160L-2/18.5Y180M-2/22 Y200L1-2/30 96参数型号叶轮直径(mm)转速2900r/min泵重(kg) 流量(m3/h)扬程(m)轴功率(kw)必需汽蚀余量(NPSH)r(m)配带电机型号及功率Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84IH100-65-250 25960.0100.0120.088.080.074.025.2032.0036.103.03.64.5Y200L2-2/37Y225M-2/45 Y280S-2/75 107IH100-65-250A 24256.193.5112.277.070.064.721.8027.4030.903.03.64.5Y200L2-2/37Y225M-2/45 Y250M-2/55 107IH100-65-250B 22852.787.8105.467.061.757.018.3023.1026.003.03.64.5Y200L1-2/3Y200L2-2/37Y250M-2/55 107IH100-65-315 30060.0100.0120.0132.125.44.9054.9060.802.83.24.2Y280S-2/75 Y280M-2/90 Y315S-2/110 160119. 0IH100-65-315A 28056.193.5112.2115.5109.104.39.2045.5052.102.83.24.2Y250M-2/55 Y280S-2/75 Y315S-2/110 160IH100-65-315B 26452.787.8105.4102.97.092.033.3038.7044.402.83.24.2Y250M-2/55 Y280S-2/75 Y280M-2/90 160IH125-80-160 17096.0160.0192.037.032.028.013.6217.6519.295.6 Y180M-2/22Y200L1-2/3Y200L2-2/37IH125-80-160A87.5145.9175.131.626.622.610.7613.5514.375.6Y160L-2/18.5Y180M-2/22 Y200L1-2/30IH125-80-200 21996.0160.0192.061.050.041.024.5327.5827.845.2Y200L1-2/3Y200L2-2/37Y250M-2/55IH125-80-200A90.0150.0180.054.743.734.720.9522.8922.385.2Y200L1-2/3Y200L1-2/3Y225M-2/45IH125-80-200B84.5140.8169.049.738.729.718.1519.2718.235.2 Y180M-2/22Y200L1-2/3Y200L2-2/37IH125-80-25096.0160.0192.087.080.073.033.4543.7550.224.8 Y250M-2/55 Y280S-2/75 Y280M-2/90IH125-80-250A90.0150.0180.076.170.063.927.8436.2041.224.8 Y225M-2/45 Y250M-2/55 Y280S-2/75IH125-80-250B84.5140.8169.067.462.056.623.5030.4934.734.8Y200L2-2/37Y225M-2/45 Y280S-2/75参数型号叶轮直径转速2900r/min泵重(kg) 流量(m3/h)扬程(m)轴功率(kw)必需汽蚀余量(NPSH)配带电机型号及功率Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84(mm )r (m)IH125-80-31596.0160.0192.0133.125.119.55.1969.8381.874.5 Y280M-2/90Y315S-2/11Y315M1-2/132IH125-80-315A90.0150.0180.0117.110.104.746.2558.3668.434.5 Y280S-2/75 Y280M-2/90 Y315S-2/110IH125-80-315B84.5140.8169.0102.996.792.038.8248.7957.224.5 Y280S-2/75 Y280S-2/75 Y280M-2/90IH125-100-160 176120.0200.0240.037.032.028.017.2721.5223.774.04.55.0Y200L1-2/3Y200L1-2/3Y225M-2/45IH125-100-160A 109.1182.0218.031.626.622.613.6116.4817.014.04.55.0Y160L-2/18.5Y200L1-2/3Y200L2-2/37IH125-100-200 223120.0200.0240.061.950.041.029.3035.4038.804.55.05.8Y225M-2/45 Y250M-2/55 Y280S-2/75 103IH125-100-200A 203109.1182.0218.050.541.434.023.1027.4030.104.55.05.8Y200L2-2/37Y225M-2/45 Y250M-2/55 103IH125-100-250 266120.0200.0240.090.080.073.047.4058.1064.503.74.55.5Y280S-2/75 Y280M-2/90 Y315S-2/110 170IH125-100-250A 248112.0186.5224.078.069.563.540.3048.3554.503.74.55.5Y280S-2/75 Y280S-2/75 Y280M-2/90 170IH125-100-250B 233105.5175.5211.069.061.556.034.2041.4046.003.74.55.5Y250M-2/55 Y280S-2/75 Y280M-2/90 170IH125-100-315 328120.0200.0240.0130.125.69.44100.224.55.06.0Y315M1-2/132——————————1470 119. 0 114.0 0IH125-100-315A 309112.0186.5224.0113.110.4103.459.2485.6097.044.55.06.0Y315S-2/11Y315M1-2/132—————147IH125-100-315B 290105.5175.5211.0100.96.791.649.5472.4082.244.55.06.0Y280M-2/90Y315S-2/11Y315M1-2/132147参数型号叶轮直径(mm)转速1450r/min泵重(kg) 流量(m3/h)扬程(m)轴功率(kw)必需汽蚀余量(NPSH)r(m)配带电机型号及功率Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84IH50-32-125 1383.86.37.55.75.04.50.160.190.212.02.02.5Y801-4/0.55Y801-4/0.55Y801-4/0.55 44IH50-32-125A 1253.45.76.84.74.13.70.130.150.162.02.02.5Y801-4/0.55Y801-4/0.55Y801-4/0.55 44IH50-32-160 1653.86.37.58.58.07.50.300.340.362.02.02.5Y801-4/0.55Y801-4/0.55Y802-4/0.75 48IH50-32-160A 1503.45.76.87.06.56.00.250.270.282.02.02.5Y801-4/0.55Y801-4/0.55Y801-4/0.55 48IH50-32-200 1953.86.37.512.912.512.00.570.650.682.02.02.5Y802-4/0.75Y90S-4/1.1 Y90L-4/1.5 60IH50-32-200A 1773.45.76.810.510.29.80.480.520.542.02.02.5Y802-4/0.75Y802-4/0.75Y90S-4/1.1 60IH50-32-250 2513.86.320.520.01.231.272.02.0Y90L-4/1.5Y100L1-4/2.2Y100L2-4/3.99IH50-32-250A 2353.55.97.118.017.517.11.071.081.102.02.02.5Y90L-4/1.5 Y90L-4/1.5Y100L1-4/2.299IH50-32-250B 2213.35.56.616.015.515.10.960.930.942.02.02.5Y90L-4/1.5 Y90L-4/1.5Y100L1-4/2.299IH50-32-315 3.86.37.532.0 2.502.02.02.5Y100L2-4/3.0Y112M-4/4.Y132S-4/5.5IH50-32-315A 3.55.97.128.0 2.142.02.02.5Y100L2-4/3.0Y100L2-4/3.0Y112M-4/4.0IH50-32-315B 3.35.56.624.7 1.852.02.02.5Y100L1-4/2.2Y100L2-4/3.0Y112M-4/4.0IH65-50-125 1307.512.515.05.45.04.50.250.310.332.02.02.5Y801-4/0.55Y801-4/0.55Y802-4/0.75 45IH65-50-125A 1186.811.313.64.54.13.50.200.230.262.02.02.5Y801-4/0.55Y801-4/0.55Y801-4/0.55 45参数型号叶轮直径(mm)转速1450r/min泵重(kg) 流量(m3/h)扬程(m)轴功率(kw)必需汽蚀余量(NPSH)r(m)配带电机型号及功率Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84IH65-50-160 1687.512.515.08.58.07.50.450.530.582.02.02.5Y802-4/0.75Y802-4/0.75Y90S-4/1.1 50IH65-50-160A 1536.811.313.67.06.66.00.370.410.462.02.02.5Y802-4/0.75Y802-4/0.75Y90S-4/1.1 50IH65-40-200 1927.512.515.013.012.512.00.780.931.022.02.02.5Y90L-4/1.5 Y90L-4/1.5Y100L1-4/2.264IH65-40-200A 1756.811.313.611.010.39.80.640.720.812.02.02.5Y90S-4/1.1 Y90S-4/1.1 Y90L-4/1.5 64IH65-40-250 248 12.515.020.019.61.751.862.02.5Y100L1-4/2.2Y100L2-4/3.0Y112M-4/4.0 103IH65-40-250A 2327.011.714.017.817.517.11.261.471.552.02.02.5Y100L1-4/2.2Y100L1-4/2.2Y100L2-4/3.103IH65-40-250B 2186.611.013.215.815.515.11.091.251.322.02.02.5Y90L-4/1.5Y100L1-4/2.2Y100L2-4/3.103IH65-40-315 3107.512.515.032.432.031.73.003.303.502.02.02.5Y112M-4/4.Y132S-4/5.5Y132M-4/7.5 115IH65-40-315A 2907.011.714.028.428.027.82.842.883.122.02.02.5Y112M-4/4.Y112M-4/4.Y132S-4/5.5 115IH65-40-315B 2726.611.013.224.124.724.42.172.392.922.02.02.5Y112M-4/4.Y112M-4/4.Y132S-4/5.5 115IH80-65-125 14015.025.030.05.85.04.40.440.530.582.52.53.0Y802-4/0.75Y90S-4/1.1 Y90S-4/1.1 54IH80-65-125A 12713.622.627.24.84.13.60.350.410.452.52.53.0Y802-4/0.75Y802-4/0.75Y90S-4/1.1 54IH80-65-160 16815.025.030.09.08.07.20.740.880.952.02.33.3Y90S-4/1.1 Y90L-4/1.5Y100L1-4/2.260IH80-65-160A 15313.622.627.27.46.65.80.580.680.742.02.33.3Y90S-4/1.1 Y90S-4/1.1 Y90L-4/1.5 60参数型号叶轮直径(mm)转速1450r/min泵重(kg) 流量(m3/h)扬程(m)轴功率(kw)必需汽蚀余量(NPSH)r(m)配带电机型号及功率Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84IH80-50-200 20415.025.030.013.512.511.51.251.491.602.02.02.5Y100L1-4/2.2Y100L1-4/2.2Y100L2-4/3.69IH80-50-20185 13.6 11.0 1.00 2.0 Y90L-4/1.5 Y100L1-4/2Y100L2-4/3.690A 22.627.2 10.39.51.141.282.02.5.2 0IH80-50-250 24515.025.030.020.420.019.51.982.433.192.22.53.5Y112M-4/4.Y132S-4/5.5Y132M-4/7.5 102IH80-50-250A 23014.023.428.117.917.617.01.712.252.582.22.53.5Y100L2-4/3.0Y112M-4/4.Y132S-4/5.5 102IH80-50-250B 21613.222.026.415.715.515.01.411.862.292.22.53.5Y100L2-4/3.0Y112M-4/4.Y132S-4/5.5 102IH80-50-315 31215.025.030.033.032.030.03.744.745.572.02.02.5Y132M-4/7.5Y132M-4/7.5Y160M-4/11 119IH80-50-315A 29314.023.428.128.028.326.03.154.014.732.02.02.5Y132S-4/5.5Y132M-4/7.5Y160M-4/11 119IH80-50-315B 27513.222.026.425.524.723.22.703.363.972.02.02.5Y132S-4/5.5Y132S-4/5.5Y132M-4/7.5 119IH100-80-125 14230.050.060.05.85.04.40.821.001.073.73.64.8Y90L-4/1.5 Y90L-4/1.5Y100L1-4/2.263IH100-80-125A 13027.345.854.64.54.23.60.630.790.823.73.64.8Y90S-4/1.1 Y90L-4/1.5 Y90L-4/1.5 63IH100-80-160 17830.050.060.09.28.07.01.301.581.683.03.43.7Y100L1-4/2.2Y100L2-4/3.0Y112M-4/4.0 95IH100-80-160A 16227.345.854.67.66.66.31.031.221.453.03.43.7Y100L1-4/2.2Y100L1-4/2.2Y100L2-4/3.95IH100-65-200 20930.050.060.014.012.511.01.912.502.852.52.53.0Y100L2-4/3.0Y112M-4/4.Y132S-4/5.5 96IH100-65-200A 19027.345.854.611.610.39.11.511.922.252.52.53.0Y100L2-4/3.0Y100L2-4/3.0Y132S-4/5.5 96参数叶轮转速1450r/min 泵重(kg) 流量扬程轴功必需汽配带电机型号及功率型号直径(mm) (m3/h)(m) 率(kw)蚀余量(NPSH)r(m)Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84IH100-65-250 25930.050.060.022.020.018.53.604.304.702.52.53.0Y132S-4/5.5Y132M-4/7.5Y160M-4/11 116IH100-65-250A 24228.046.756.019.217.416.23.123.533.922.52.53.0Y132S-4/5.5Y132S-4/5.5Y132M-4/7.5 116IH100-65-250B 22826.444.052.817.515.514.02.623.043.252.52.53.0Y112M-4/4.Y132S-4/5.5Y132M-4/7.5 116IH100-65-315 30030.050.060.033.532.030.56.207.508.302.02.02.5Y160M-4/11 Y160L-4/15Y180M-4/18.5127IH100-65-315A 28028.046.756.029.328.026.75.466.337.152.02.02.5Y160M-4/11 Y160M-4/11 Y160L-4/15 127IH100-65-315B 26426.444.052.826.224.723.24.485.295.782.02.02.5Y132M-4/7.5Y160M-4/11 Y160M-4/11 127IH125-80-160 17048.080.096.09.258.07.01.862.392.612.5Y100L2-4/3.0Y112M-4/4.Y132S-4/5.5IH125-80-160A 43.873.087.67.96.75.71.471.851.972.5Y100L1-4/2.2Y100L2-4/3.0Y112M-4/4.0IH125-80-200 21948.080.096.015.212.510.23.263.633.652.5Y112M-4/4.Y132S-4/5.5Y132M-4/7.5IH125-80-200A 45.075.090.013.610.98.72.783.012.962.5Y112M-4/4.Y132S-4/5.5Y132M-4/7.5IH125-80-250 48.080.096.021.820.018.34.605.896.742.2Y132M-4/7.5Y160M-4/11 Y160L-4/15IH125-80-250A 45.075.090.019.017.516.03.824.905.602.2Y132M-4/7.5Y160M-4/11 Y160M-4/11IH125-80-250B 42.270.416.915.53.244.132.2Y132S-4/5.5Y132M-4/7.5Y160M-4/1184.4 14.2 4.73IH125-80-315 48.080.096.033.532.030.07.309.3010.742.1 Y160L-4/15 Y160L-4/15 Y180L-4/22参数型号叶轮直径(mm)转速1450r/min泵重(kg) 流量(m3/h)扬程(m)轴功率(kw)必需汽蚀余量(NPSH)r(m)配带电机型号及功率Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84IH125-80-315A 45.075.090.029.328.026.26.097.738.922.1 Y160M-4/11 Y160L-4/15Y180M-4/18.5IH125-80-315B 42.270.484.425.724.223.04.716.497.452.1 Y160M-4/11 Y160M-4/11 Y160L-4/15IH125-80-400 48.080.096.053.550.047.513.7117.2919.102.52.53.0Y180L-4/22 Y200L-4/30 Y225S-4/37IH125-80-400A 45.075.090.046.843.741.511.4714.4015.892.52.53.0Y180M-4/18.5Y180L-4/22 Y200L-4/30IH125-80-400B 42.270.484.441.438.736.89.7112.1613.432.52.53.0Y160L-4/15Y180M-4/18.5Y200L-4/30IH125-100-160 17660.0100.0120.09.258.07.022.262.793.092.52.53.0Y112M-4/4.Y132S-4/5.5Y132M-4/7.5IH125-100-160A54.791.0109.47.86.75.71.762.162.332.52.53.0Y100L2-4/3.0Y112M-4/4.Y132S-4/5.5IH125-100-200 22360.0100.0120.015.212.510.23.894.665.082.52.93.6Y132S-4/5.5Y132M-4/7.5Y160M-4/11 103IH125-100-200A 20354.791.0109.412.610.38.53.083.604.022.52.93.6Y132S-4/5.5Y132S-4/5.5Y132M-4/7.5 103IH125-100-250 26660.0100.0120.022.520.018.26.237.568.402.02.33.0Y160M-4/11 Y160L-4/15Y180M-4/18.5132IH125-100-250A 24856.093.0112.019.517.415.95.316.297.132.02.33.0Y160M-4/11 Y160M-4/11 Y160L-4/15 132IH125-100-250B 23352.888.0105.618.015.513.84.545.315.732.02.33.0Y132M-4/7.5Y160M-4/11 Y160M-4/11 132IH125-100-315 32860.0100.0120.033.532.030.59.6014.1015.332.02.53.0Y180M-4/18.5Y180L-4/22 Y200L-4/30 147IH125-100-315A 30956.093.0112.029.028.326.48.0012.1012.872.02.53.0Y160L-4/15Y180M-4/18.5Y200L-4/30 147参数型号叶轮直径(mm)转速1450r/min泵重(kg) 流量(m3/h)扬程(m)轴功率(kw)必需汽蚀余量(NPSH)r(m)配带电机型号及功率Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84IH125-100-315B 29052.888.0105.625.424.723.16.309.1110.222.02.53.0Y160M-4/11 Y160L-4/15Y180M-4/18.5147IH125-100-400 39560.0100.0120.055.050.045.017.2822.0024.502.02.53.0Y200L-4/30 Y225S-4/37 Y225M-4/45 220IH125-100-400A 36056.093.0112.045.541.237.213.5317.0219.072.02.53.0Y180L-4/22 Y200L-4/30 Y225S-4/37 220IH125-100-400B52.888.0105.642.638.734.812.2515.4617.252.02.53.0Y180M-4/18.5Y200L-4/30 Y225S-4/37 220IH150-125-250 280120.0200.0240.024.820.015.012.2814.1514.422.52.83.5Y180M-4/18.5Y180L-4/22 Y200L-4/30 172IH150-125-250A 255112.2187.0224.422.317.512.510.4811.7311.402.52.83.5Y160L-4/15Y180M-4/18.5Y180L-4/22 172IH150-125-250B 105.6176.0211.220.315.510.59.129.919.152.52.83.5Y160M-4/11 Y160L-4/15Y180M-4/18.5172IH150-125-320 120.0 36.3 18.83 2.5 Y200L-4/30 Y225S-4/37 Y250M-4/55 200。

【IH型不锈钢化工离心泵】产品特点：IH型不锈钢化工泵具有水利性能布局合理、可靠，体积小，质量轻，抗汽蚀性能好，电耗低，使用检修方便，工作效率高等优点。

IH型单级单吸离心泵为卧式结构，其结构设计基本能满足所有管道安装。

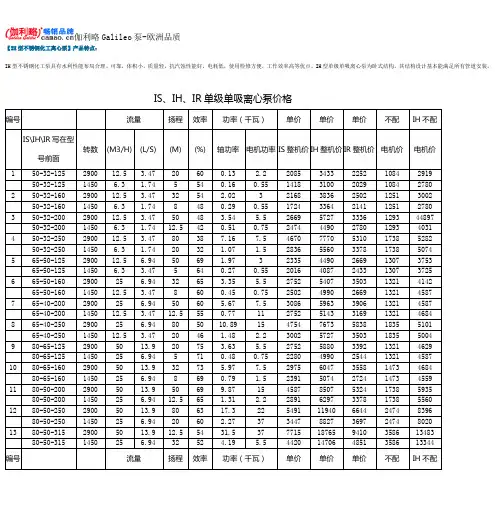

IS、IH、IR单级单吸离心泵价格编号流量扬程效率功率（千瓦）单价单价单价不配IH不配IS\IH\IR写在型转数(M3/H) (L/S) (M) (%) 轴功率电机功率 IS整机价 IH整机价 IR整机价电机价电机价号前面1 50-32-125 2900 12.5 3.47 20 60 0.13 2.2 2085 3433 2252 1084 291950-32-125 1450 6.3 1.74 5 54 0.16 0.55 1418 3100 2029 1084 27802 50-32-160 2900 12.5 3.47 32 54 2.023 2168 3836 2502 1251 300250-32-160 1450 6.3 1.74 8 48 0.29 0.55 1724 3364 2141 1251 27803 50-32-200 2900 12.5 3.47 50 48 3.54 5.5 2669 5727 3336 1293 4489750-32-200 1450 6.3 1.74 12.5 42 0.51 0.75 2474 4490 2780 1293 40314 50-32-250 2900 12.5 3.47 80 38 7.16 7.5 4670 7770 5310 1738 528250-32-250 1450 6.3 1.74 20 32 1.07 1.5 2836 5560 3378 1738 50745 65-50-125 2900 12.5 6.94 50 69 1.97 3 2335 4490 2669 1307 375365-50-125 1450 6.3 3.47 5 64 0.27 0.55 2016 4087 2433 1307 37256 65-50-160 2900 25 6.94 32 65 3.35 5.5 2752 5407 3503 1321 414265-50-160 1450 12.5 3.47 8 60 0.45 0.75 2502 4990 2669 1321 45877 65-40-200 2900 25 6.94 50 60 5.67 7.5 3086 5963 3906 1321 458765-40-200 1450 12.5 3.47 12.5 55 0.77 11 2752 5143 3169 1321 46848 65-40-250 2900 25 6.94 80 50 10.89 15 4754 7673 5838 1835 510165-40-250 1450 12.5 3.47 20 46 1.48 2.2 3002 5727 3503 1835 50049 80-65-125 2900 50 13.9 20 75 3.63 5.5 2752 5880 3392 1321 462980-65-125 1450 25 6.94 5 71 0.48 0.75 2280 4990 2544 1321 458710 80-65-160 2900 50 13.9 32 73 5.97 7.5 2975 6047 3558 1473 468480-65-160 1450 25 6.94 8 69 0.79 1.5 2391 5074 2724 1473 455911 80-50-200 2900 50 13.9 50 69 9.87 15 4587 8507 5324 1738 593580-50-200 1450 25 6.94 12.5 65 1.31 2.2 2891 6297 3378 1738 556012 80-50-250 2900 50 13.9 80 63 17.3 22 5491 11940 6644 2474 839680-50-250 1450 25 6.94 20 60 2.27 37 3447 8827 3697 2474 802013 80-50-315 2900 50 13.9 12.5 54 31.5 37 7715 18765 9410 3586 1348380-50-315 1450 25 6.94 32 52 4.19 5.5 4420 14706 4851 3586 13344编号流量扬程效率功率（千瓦）单价单价单价不配IH不配IS\IH\IR写在型转数(M3/H) (L/S) (M) (%) 轴功率电机功率 IS整机价 IH整机价 IR整机价电机价电机价号前面14 100-80-125 2900 100 27.8 20 78 7 11 4309 7673 5143 2433 5310100-80-125 1450 50 13.9 5 75 0.91 1.5 2655 5560 3183 2433 5046 15 100-80-160 2900 100 27.8 32 78 11.2 15 4559 7993 5866 2446 5421100-80-160 1450 50 13.9 8 75 1.45 2.2 2850 5727 3614 2446 5004 16 100-65-200 2900 100 27.8 50 76 17.9 22 6199 12204 7089 2572 8660100-65-200 1450 50 13.9 12.5 73 2.33 4 3267 8145 3836 2572 7200 17 100-65-250 2900 100 27.8 80 72 30.3 37 7687 16819 9535 2613 11537100-65-250 1450 50 13.9 20 68 4 5.5 4559 12760 5060 2613 11398 18 100-65-315 2900 100 27.8 125 66 51.6 75 16068 29329 17862 3336 18626100-65-315 1450 50 13.9 32 63 6.92 11 5616 19599 7256 3336 16958 19 125-100-200 2900 200 55.5 50 81 33.6 45 8729 16819 9702 2766 10147125-100-200 1450 100 27.8 12.5 76 4.48 7.5 4879 10953 5949 2766 9452 20 125-100-250 2900 200 55.6 80 78 55.9 75 17041 24534 21114 3086 11954125-100-250 1450 100 27.8 20 76 7.17 11 5240 15693 6436 3086 1306621 125-100-315 1450 100 27.8 32 73 11.9 15 7423 17236 9035 4309 1438722 125-100-400 1450 100 27.8 50 65 21.0 30 10842 20433 13372 4851 1542923 150-125-250 1450 200 55.6 20 81 13.5 185 6603 19140 9702 3628 1556824 150-125-315 1450 200 55.6 32 79 22.08 30 9535 21893 12955 4420 1695825 200-150-250 1450 400 111.1 20 82 26.6 37 11746 23630 5185 1765326 200-150-315 1450 400 111.1 32 82 42.5 55 13900 30163 5560 21823。

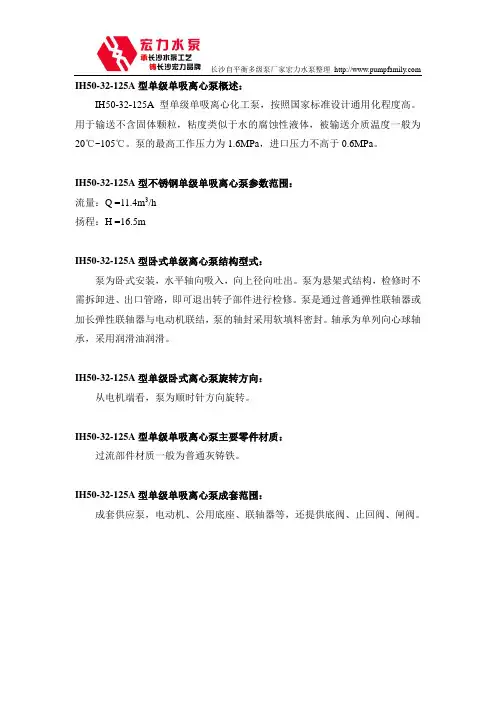

长沙自平衡多级泵厂家宏力水泵整理 IH50-32-125A型单级单吸离心泵概述：
IH50-32-125A型单级单吸离心化工泵，按照国家标准设计通用化程度高。

用于输送不含固体颗粒，粘度类似于水的腐蚀性液体，被输送介质温度一般为20℃~105℃。

泵的最高工作压力为1.6MPa，进口压力不高于0.6MPa。

IH50-32-125A型不锈钢单级单吸离心泵参数范围：
流量：Q =11.4m3/h
扬程：H =16.5m
IH50-32-125A型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。

泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。

泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。

轴承为单列向心球轴承，采用润滑油润滑。

IH50-32-125A型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。

IH50-32-125A型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。

IH50-32-125A型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。

IH50-32-200型单级单吸离心泵概述：
IH50-32-200型单级单吸离心化工泵，按照国家标准设计通用化程度高。

用于输送不含固体颗粒，粘度类似于水的腐蚀性液体，被输送介质温度一般为20℃~105℃。

泵的最高工作压力为1.6MPa，进口压力不高于0.6MPa。

.
IH50-32-200型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。

泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。

泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。

轴承为单列向心球轴承，采用润滑油润滑。

IH50-32-200型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。

IH50-32-200型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。

IH50-32-200型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。

■IH卧式不锈钢化工泵■上海沈泉泵阀制造有限公司☆产品概述IH型不锈钢化工泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效采用国际标准IS0 2858-1975(E)，是一种用以取代F型耐腐蚀泵更新换代的节能产品，适用于化工、石油、冶金、电站、食品、制药、合成纤维等部门输送温度在-20℃～105℃(订制最高温度可达400℃)的腐蚀性介质或物理、化学性能类似于水的介质。

IH型化工泵的性能范围(按设计点)流量：6.3～400米3／时扬程：5～125米泵的最高工作设计压力为1.6兆帕。

用户可根据被输送介质的腐蚀性程度对泵的过流部分主要零件选用不同材料。

泵的过流部分主要零件的材料及其代号有下列五种：材料名称 ZG1Cr18Ni9 ZG1Cr18N i9Ti ZGOCr18Ni 12M02Ti ZG1Cr18Ni12M02Ti ZG1Cr18Mn13M02CuN 代 号 303 305 306 307 402 注：除上表已列出的材料外、生产厂还可根据用户需要，选用适合制造该系列化工泵的材料。

所选材料及其代号应原则符合GB2100-80。

对国家尚未规定代号的材料，允许采用国际或国内通用的材料代号(如行业或工厂标准)。

型号意义☆性能参数表功率P流量Q 轴功率P轴 电机功率P电型号转速n(r/min)(m3/h) (L/s)扬程H (m) 效率n (％) (KW)必需汽蚀余量(NPSH)r(m)7.5 2.O823 43 1.O9 2.O 12.5 3.4720 51 1.33 2.O 290015.O 4.1718 49 1.50 2.22.53.75 1.O4 5.75.36 0.16 6.3 1.74 5.O 45 0.19 IH50-32-12514507.5 2.O8 4.5 44 0.21 0.557.5 2.O834.5 33 2.13 2.O 12.5 3.4732 46 2.37 2.O 290015.O 4.1730 50 2.45 32.53.75 1.O48.6 29 0.30 2.O 6.3 1.748.O 40 0.34 2.O IH50-32-16014507.5 2.O87.5 43 0.36 0.62.5 7.5 2.0851.8 283.78 2.O 12.5 3.4750 394.36 2.O 290015.O 4.1748 43 4.56 5.52.53.75 1.O412.9 23 0.57 6.3 1.7412.5 33 0.65 IH50-32-20014507.5 2.O812.O 36 0.68 0.757.5 2.O882 23 7.28 2.O 12.5 3.4780 33 8.25 2.O 290015.O 4.1778.5 36.5 8.79 112.53.75 1.O420.5 17 1.23 6.3 1.7420 27 1.27 IH50-32-25014507.5 2.O819j6 31 1.29 1.515 4.1721.3 47 1.85 25 6.9420 62 2.2 290030 8.3318.6.63 2.4 37.5 2.O8 5.4 44 0.25 12.5 3.47 5 55 0.31 IH65-50-125145015 4.17 4.5 56 0.33 0.5515 4.1734.2 44 3.18 2.O 25 6.94.32 57 3.82 2.O 290030 8.3330 59 4.15 5.52.07.5 2.O88.55 39 0.45 12.5 3.478 51 0.53 IH65-50-160145015.O 4.177.5 52.5 0.58 0.7515 4.1753.2 41 5.30 2.O 25 6.9450 52 6.55 2.O 290030 8.3347.6 53.5 7.27 7.52.57.5 2.O813.3 35 0.78 12.5 3.4712.5 46 0.93 IH65-40-200145015.O 4.1711.9 47.5 1.O2 1.115 4.17.81.234 9.76 25 6.9480 46 11.84 290030 8.3378.4 50 12.8 157.5 2.O820.3 28 1.48 12.5 3.4720 39 1.75 IH65-40-250145015 4.1719.6 43 1.86 2.215 4.17126.828 18.5 2.O 25 6.94125 39 21.8 2.O 290030 8.33124 42.5 23.8 302.57.5 2.O832.4 22 3.O 12.5 3.4732 33 3.3 IH65-40-315145015.O4.1731.737.3.54功率P流量Q 轴功率P轴 电机功率P电型号转速 n(r/min)(m3/h) (L/s)扬程H (m) 效率n (％) (KW)必需汽蚀余量(NPSH)r(m)30 8.33 23.260 3.16 3.O 50 13.9 20 69 3.95 3.O 290060 16.7 17.667 4.29 5.54.O 15 4.175.8 54 0.44 2.5 256.94 5.O 64 0.53 2.5 IH80-65-1251450.30 8.33 4.4 62 0.58 0.753.O 30 8.33 36 57 5.16 2.O 50 13.9 32 67 6.5 2.3 290060 16.7 28.465 7.14 7.53.315 4.17 9 50 0.74 25 6.94 8 62 0.88 IH80-65-160145030 8.33 7.2 62 0.95 1.530 8.33 55.253 8.5 2.0 50 13.9 50 63 10.8 2.5 290060 16.7 45.262 11.9 153.2 154.17 13.544 1.25 2..0 25 6.94 12.557 1.49 2.O IH80-50-200145030 8.33 11.558 1.6 2.2 2.52900 50 13.8880 58 18.8 22 IH80-50-2501450 25 6.94 20 52 2.62 3 2900 50 13.88125 52 32.7 37 IH80-50-3151450 25 6.94 32 46 4.73 5.5 2900 100 27.7 50 72 18.9 11 IH100-50-1251450 50 13.8812.568 2.5 1.5 60 16.7 37 60 10.1 3.8 100 27.8 32 73 11.9 4.3 2900120 33.3 28 73 12.5 155G 30 8.33 9.2558 1.3 3.O 50 13.9 8 69 1.58 3.4 IH100-80-160145060 16.7 7 68 1.68 2.23.7 60 16.7 56 63 14.5 3.4 100 27.8 50 72 18.9 3.9 2900120 33.3 44 71 20.3 225.2 30 8.33 14.O 60 1.91 2.5 50 13.9 12.568 2.5 2.5 IH100-65-200145060 16.7 11.O 63 2.85 43.O 60 16.7 88 57 25.2 3.0 100 27.8 80+ 68 32.O 3.6 2900120 33.3 74 67 36.1 374.5 30 8.33 22 50 3.6 2.5 50 13.9 20 63 4.3 2.5 IH100-65-250145060 16.7 18.564 4.7. 5.53.O 60 16.7 132 48 44.9 2.8 100 27.8 125 62 54.9 3.2 2900120 33.3 119 64 60.8 754.2 30 8.33 33.544 6.2 2.O 50 13.9 32 58 7.5 2.O IH100-65-315145060 16..730.560 8.3 112.5 120 33.3 61 68 29.34.5 200 55.6 50 77 35.4 5.O 2900240 66.7 41 70 38.3 455.8 60 16.7 15.2564 3.89 2.5 100 27.8 12.573 4.66 2.9 IH125-100-200145012033.310.25665.O87.53.6功率P流量Q 轴功率P轴电机功率P电 型号 转速n(r/min)(m3/h) (L/s)扬程H(m)效率n(％)(KW)必需汽蚀余量 (NPSH)r(m)120 33.390 62 47.4 3.7 200 55.680 75 58.1 4.5 2900240 66.773 74 64.5 755.5 60 16.722.559 6.23 2.O 100 27.820 72 7.56 2.3 IH125-100-2501450120 33.318.2571 8.40 11 3.O 2900 200 55.5580 75 58.1 90 IH125-100-3151450 100 27.7732 67 13 22 IH125-100-400 1450 100 27.7750 62 22 30 120 33.324.866 12.3 2.5 200 55.620 77 14.1 2.8 IH150-125-2501450240 66.715 68 14.4 303.5 120 33.336.363 18.8 2.5 200 55.632.O 75 23.2 2.8 IH150-125-3151450240 66.728.572 25.9 303.8 120 33.357.561 30.8 2.O 200 55.650 70 38.9 2.5 IH150-125-4001450240 66.744 63 45.6 55 3.O IH200-150-250 1450 400 111.120 79 27.6 37 240 66.735.667 34.7 3.O 400 111.132.079 44.1 3.5 IH200-150-3151450460 127.829.477 47.8 554.O 240 66.755.867 54.4 3.O 400 111.150 78 .69.8 3.5 IH200-150-4001450460 127.8477578.5904.O☆产品结构二、结构简介I H 化工泵的结构特点(见图)是，泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的连接把泵盖夹紧在中间。

IH型单级单吸化工离心泵
IH型号单级单吸离心泵概述：
IY型化工离心泵适用于化工厂，用来输送不含固体颗粒，粘度类似于水的腐蚀性液体，被输送介质温度一般为20℃～105℃。

泵的最高工作压力为1.6 Mpa，进口压力不高于0.6Mpa。

IH型号单级单吸离心泵参数范围：
流量Q 6.3~400m3/s
扬程H 5~125m
IH型号单级单吸离心泵型号说明：
IH50－32－125A
IH－单级单吸化工离心泵
50－泵吸入口直径为50mm
32－泵出口直径为32mm
125－叶轮名义直径为125mm
A－叶轮外径的改变。

IH型号单级单吸离心泵结构型式：
IH型泵为单级单吸悬架式离心泵，其结构为后开门，即泵体不动，叶轮能从泵体后面取出，而不必拆动泵进出口管道。

IH型泵的轴封可根据用户要求装填料密封或机械密封，轴承为滚动轴承，用稀油润滑。

IH型号单级单吸离心泵旋转方向：
从电机端看，泵为顺时针旋转。

IH型号单级单吸离心泵主要零件材质：
与介质接触零件材质为合金不锈钢，主要牌号：ZG1Cr18Ni9，ZGCr18Ni12Mo2Ti等。

IH型号单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供止回阀、闸阀。

151
152
153
154
155
156
157
158
159
160
161。

IH型化工离心泵型号意义及结构一、IH型化工离心泵的概述：IH型化工离心泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效采用国际标准ISO2858-1975（E），是一种用以取代F型耐腐蚀泵更新换代的节能产品，适用于化工、石油、冶金、电站、食品、制药、合成纤维等部门输送温度在-20℃～105℃的腐蚀性介质或物理、氟塑料化工泵化学性能类似于水的介质。

二、IH型化工离心泵的性能范围（按设计点）：流量Q：6.3～400m³/h扬程H：5～125m泵的最高工作设计压力为1.6MPaIH型化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为20℃～+280℃。

耐腐蚀化工泵适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。

三、IH型化工离心泵的性能范围：流量Q：6.3～400m3/h扬程H：5～132m转速n：2900、1450r/min配带功率：0.55～110KW进口直径：50～200mm最高工作压力：1.6MpaIH型系列泵有29个基本型，其中22个双速（2900、1450r/min）经过A、B两种型式的叶轮直径切割变型后，达112个规格。

泵的结构：IH型泵是全国泵行业采用ISO国际标准联合设计的系列产品，其主要由泵体、叶传输线、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴、悬架部件等组成。

泵的结构特点：化工泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。

悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。

为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。

只需拆下联轴器的中间联接件，即可退出转子部件进行检修。

这是国际上通用的一种结构形式。

泵的旋转方向：泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。

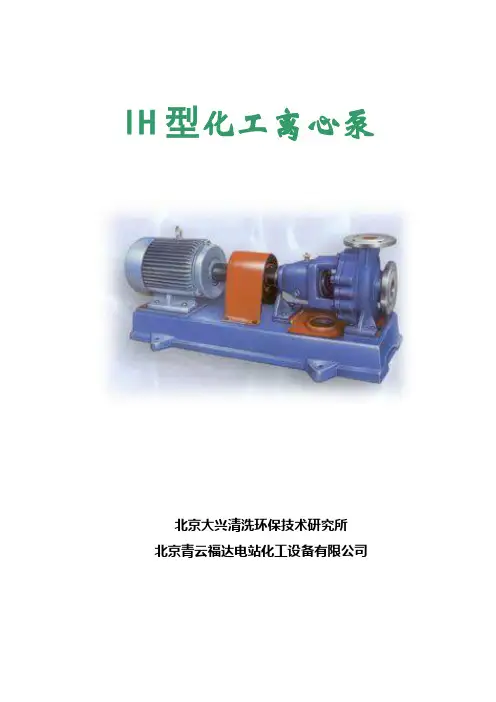

IH型化工离心泵北京大兴清洗环保技术研究所北京青云福达电站化工设备有限公司概述：IH型化工离心泵为卧式单级单吸悬臂式离心泵。

其标记，性能和尺寸符合GB5662-85《轴向吸入离心泵（16bar）标记、性能和尺寸》等效采用国际标准ISO2858-1975（E），制造技术条件符合GB5656-85《单级单吸化工离心泵技术条件》等效于ISO/DIS5199，是机械工业部确定取代F型耐腐蚀离心泵的节能、更新换代产品。

IH型化工泵适应区域广泛，可应用于化工、石油、电力、造纸、食品、制药等工业部门输送有腐蚀性不含固体颗粒的无机或有机化工介质及石油产品等液体。

泵输送介质的温度一般为-20-105°C，必要时采用适当冷却措施，输送的介质温度可更高。

泵的最高工作压力按16bar设计。

本系列泵的性能范围（设计点）；流量为1.6-400m3/h时，扬程为5-125m。

根据所输送介质对泵腐蚀的情况，用户可选用适应的触液部分的材质：型号说明：IH 50-32-200 A SI-303材料代号：ZG1Cr18Ni9泵的密封形式：内装式单端面机械密封泵的变型：叶轮外径一次切割叶轮名义直径（mm）泵排出口直径泵吸入口直径化工离心泵结构：IH化工离心泵系卧式轴向联接后开门结构，泵与原动机连接采用加长联轴器。

检修时不需拆卸管路。

泵体是轴向吸入，径向排出，脚支承式。

轴承采用稀油润滑，轴承体上装有油位计。

叶轮采用背叶片平衡轴向力。

轴封有填料密封和单端面、双端面机械密封。

也可设计为副叶轮动力密封。

轴封型式及代号：1．填料密封P1填料密封；P2带填料环的填料密封，填料环居中安装，注入外部液体或循环液体供密封用；P3带填料环的填料密封，填料环装于填料函底部，注入外部液体或循环液体用以清洗沉积物。

通常设有衬套。

2．单端面机械密封S1内装式单端面机械密封；S2外装式单端面机械密封；S3有旋转密封环（啮合环）内装式单端面机械密封。

均有不平衡式或平衡式。

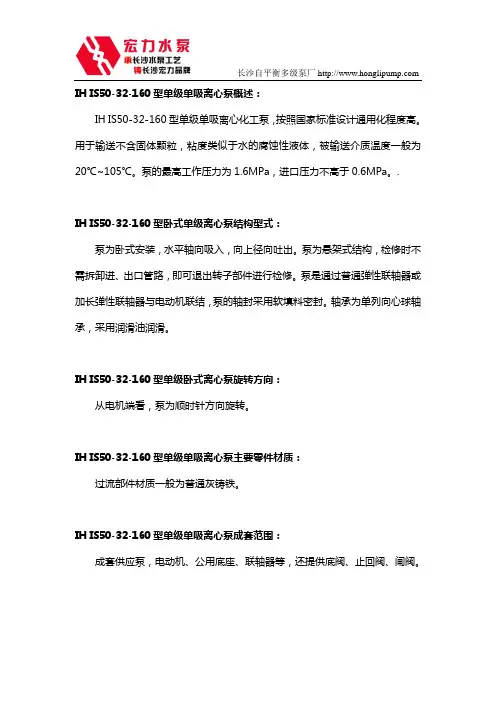

IH IS50-32-160型单级单吸离心泵概述：
IH IS50-32-160型单级单吸离心化工泵，按照国家标准设计通用化程度高。

用于输送不含固体颗粒，粘度类似于水的腐蚀性液体，被输送介质温度一般为20℃~105℃。

泵的最高工作压力为1.6MPa，进口压力不高于0.6MPa。

.
IH IS50-32-160型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。

泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。

泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。

轴承为单列向心球轴承，采用润滑油润滑。

IH IS50-32-160型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。

IH IS50-32-160型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。

IH IS50-32-160型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。

长沙自平衡多级泵厂IHF50-32-125氟塑料离心泵IHF50-32-125单级单吸式氟塑料合金化工离心泵（简称IHF50-32-125离心泵）是按国际标准并结合非金属泵的工艺设计制造。

泵体采用金属外壳内衬氟塑料，泵盖、叶轮均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式先进的波纹机械密封，静环选用或碳化硅，动环采用四氟填充材料，其耐腐耐磨密封性极好。

该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。

化工生产中的腐蚀性介质输送、离子膜烧碱项目中的氯水废水处理和加酸工艺、有色金属冶炼中的电解液输送、汽车制造中的酸洗工艺，及制药、石油、电力、电镀、染料、农药、造纸、食品、纺织等众多行业，在多种温度条件下长期输送任意浓度的硫酸、盐酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等强腐蚀介质而毫不受损，是目前最受使用单位欢迎的泵类设备之一。

适用温度：-20℃～120℃；采用进口材料，其适用温度可达150℃。

启动与运行1、开机前应将泵内灌满须输送的液体或水，关闭出口阀门，接好电源；2、接通电源，检查泵的转向是否正确；3、缓慢开启出口阀门，调整到所需的性能点，机组试运转5～10 分钟，如无异常现象可投入正常运行；4、停机时，应先关闭泵的出口阀门，然后再切断电源；5、如果泵组在运行过程中发生汽蚀，必需在1 分钟内停机检查；6、如果泵组在运行时突然停电，必需立即关闭电源开关，并关闭出口阀门；7、泵组运行过程中，应经常检查泵和电机，发现异常的噪音和升温应立即停机检修；8、介质粘度对泵的性能有一定影响，当液体粘度发生变化时，泵性能也有所变化，使用过程中应当注意。

工作原理离心泵的主要过流部件有吸水室、叶轮和压水室。

吸水室位于叶轮的进水口前面，起到把液体引向叶轮的作用；压水室主要有螺旋形压水室（蜗壳式）、导叶和空间导叶三种形式；叶轮是泵的最重要的工作元件，是过流部件的心脏，叶轮由盖板和中间的叶片组成。

湖南单级单吸离心泵批发-IH型号报价-三昌泵业公司
概述：
IH50-32-125A型单级单吸离心化工泵，按照国家标准设计通用化程度高。

用于输送不含固体颗粒，粘度类似于水的腐蚀性液体，被输送介质温度一般为20℃~105℃。

泵的最高工作压力为1.6MPa，进口压力不高于0.6MPa。

IH50-32-125A型不锈钢单级单吸离心泵参数范围：
流量：Q=12.5m3/h
扬程：H=20m
IH50-32-125A型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。

泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。

泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。

轴承为单列向心球轴承，采用润滑油润滑。

IH50-32-125A型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。

IH50-32-125A型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。

IH50-32-125A型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。

IH化工离心泵型号及特点一、IH型化工离心泵的概述：IH型化工泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效采用国际标准ISO2858-1975（E），是一种用以取代F型耐腐蚀泵更新换代的节能产品，适用于化工、石油、冶金、电站、食品、制药、合成纤维等部门输送温度在-20℃～105℃的腐蚀性介质或物理、氟塑料化工泵化学性能类似于水的介质。

二、IH型化工离心泵的性能范围（按设计点）：流量Q：6.3～400 m³/h扬程H：5～125m泵的最高工作设计压力为1.6MPaIH型化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为20℃～+280℃。

耐腐蚀化工泵适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。

三、IH型化工离心泵的性能范围：流量Q：6.3～400m3/h 扬程H：5～132m转速n：2900、1450r/min 配带功率：0.55～110KW进口直径：50～200mm 最高工作压力：1.6MpaIH型系列泵有29个基本型，其中22个双速（2900、1450r/min）经过A、B两种型式的叶轮直径切割变型后，达112个规格。

泵的结构：IH型泵是全国泵行业采用ISO国际标准联合设计的系列产品，其主要由泵体、叶传输线、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴、悬架部件等组成。

泵的结构特点：泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。

悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。

为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。

只需拆下联轴器的中间联接件，即可退出转子部件进行检修。

这是国际上通用的一种结构形式。

泵的旋转方向：泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。

IH型耐腐蚀化工离心泵能满足化工流程中输送有腐蚀性粘度类似于水的液体。

广泛用于化工、冶金、电力、造纸、食品、制药、合成纤维等工业部门输送，介质的温度为-20℃-120℃.温度更高时可采用适当的冷却措施。

IH型耐腐蚀化工离心泵结构特点：
1、IH型耐腐蚀化工离心泵主要零部件有1-泵体2-叶轮3-密封环4-叶轮螺母5-泵盖6-密封部件7-中间支架8-轴9-悬架部件等。

2、IH型耐腐蚀化工离心泵泵的旋转方向：从驱动端看，按顺时针方向旋转。

3、IH型耐腐蚀化工离心泵泵的结构特点是：泵是通过止口固定在中间支架上，然后通过泵体与中间支架口的连接把泵盖夹在中间。

液体是轴向吸入，径向排出，脚支承式，可直接固定在底座上，悬架部件通过止口固定在中间支架上，并用悬架支架支撑底座上，为拆卸方便，设计加长联轴器，检修时可以不拆卸进出口联接管路、泵体和电动机，只需拆下加长联轴器的中间管联接件即可退出转子部件进行检修。

这是国际上一种通用的结构形式。

河南水泵集团专业生产耐腐蚀离心泵，IH系列耐腐蚀化工离心泵，，专业生产各系列耐腐蚀离心泵,质保一年，欢迎咨询。

河南水泵集团专业生产耐腐蚀离心泵20年，技术设备先进，售后服务有保障。

IH型化工离心泵结构及参数一、IH型化工离心泵的结构特点：泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。

悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。

为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。

只需拆下联轴器的中间联接件，即可退出转子部件进行检修。

这是国际上通用的一种结构形式。

IH型化工离心泵的旋转方向：泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。

IH型化工离心泵的轴封型式：填料密封：泵盖内设有填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封冷却，润滑、清洗用。

机械密封：单端面机械密封和双端面机械密封两种型式，密封腔内通入一定压力的水，冲洗磨擦两端面，同时起冷却作用。

泵的密封型式采用填料密封或机械密封，由用户根据需要适用，同时根据需要允许采用适合于ISO3069规定的密封空腔尺寸和其他结构的轴封型式，如带波纹管的机械密封和付叶轮密封等等。

IH型化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为20℃～+280℃。

适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。

二、IH型化工离心泵拆卸与装配拆卸：由于采用了加长联轴器，拆卸泵时，不必拆卸进、出口管路，泵体和电机，只需拆下加长联轴器中的中间联轴器，即可拆出转子部件，进行维修、保养。

1、拆下泵体上的泄液管堵和悬架体上的放油管堵，放净泵内液体和悬架体内的润滑油。

（注：如泵上还有另外附加管路亦应拆下）。

2、拆开泵体与中间支架的联结、并将中间支架、悬架部件和泵盖等全部转子部件从泵体中一起退出。

3、拆下,叶轮螺母、取下叶轮和键。

4、将泵盖连同轴套、机械密封端盖和稞械密封等部件一起从轴上退出。

IH型化工离心泵工作条件及参数一、IH型化工离心泵的概述：IH型化工离心泵是单级单吸悬臂式离心泵，其标记性能点和尺寸等效采用国际标准ISO2858-1975（E），是一种用以取代F型耐腐蚀泵更新换代的节能产品，适用于化工、石油、冶金、电站、食品、制药、合成纤维等部门输送温度在-20℃～105℃的腐蚀性介质或物理、氟塑料化工泵化学性能类似于水的介质。

二、IH型化工离心泵的性能范围（按设计点）：流量Q：6.3～400m³/h扬程H：5～125m泵的最高工作设计压力为1.6MPaIH型化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为20℃～+280℃。

耐腐蚀化工泵适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。

三、IH型化工离心泵的性能范围：流量Q：6.3～400m3/h扬程H：5～132m转速n：2900、1450r/min配带功率：0.55～110KW进口直径：50～200mm最高工作压力：1.6MpaIH型系列泵有29个基本型，其中22个双速（2900、1450r/min）经过A、B两种型式的叶轮直径切割变型后，达112个规格。

泵的结构：IH型泵是全国泵行业采用ISO国际标准联合设计的系列产品，其主要由泵体、叶传输线、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴、悬架部件等组成。

泵的结构特点：化工泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。

悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。

为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。

只需拆下联轴器的中间联接件，即可退出转子部件进行检修。

这是国际上通用的一种结构形式。

泵的旋转方向：泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。
