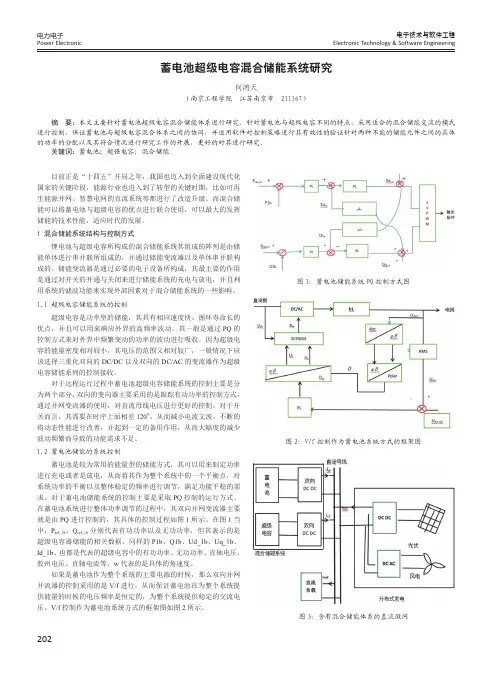

替代蓄电池的超级电容储能模块设计

202电力电子Power Electronic电子技术与软件工程Electronic Technology & Software Engineering目前正是“十四五”开局之年，我国也迈入到全面建设现代化国家的关键阶段，能源行业也进入到了转型的关键时期，比如可再生能源并网、智慧电网的直流系统等都进行了改造升级。

而混合储能可以将蓄电池与超级电容的优点进行联合使用，可以最大的发挥储能的技术性能，适应时代的发展。

1 混合储能系统结构与控制方式锂电池与超级电容所构成的混合储能系统其组成的阵列是由储能单体进行串并联所组成的，并通过储能变流器以及单体串并联构成的。

储能变流器是通过必要的电子设备所构成，其最主要的作用是通过对开关的开通与关闭来进行储能系统的充电与放电，并且利用系统的滤波功能来实现外部因素对于混合储能系统的一些影响。

1.1 超级电容储能系统的控制超级电容是功率型的储能，其具有相应速度快、循环寿命长的优点，并且可以用来响应外界的高频率波动。

其一般是通过PQ 的控制方式来对外界中频繁变动的功率的波动进行吸收。

因为超级电容的能量密度相对较小，其电压的范围又相对较广，一般情况下应该选择三重化双向的DC/DC 以及双向的DC/AC 的变流器作为超级电容储能系列的控制接收。

对于远程运行过程中蓄电池超级电容储能系统的控制主要是分为两个部分，双向的变向器主要采用的是跟踪有功功率的控制方式，通过并网变流器的使用，对直流母线电压进行更好的控制。

对于开关而言，其需要在时序上面相差120°，从而减小电流文波，不断的将动态性能进行改善，并起到一定的备用作用，从而大幅度的减少波动频繁而导致的功能需求不足。

1.2 蓄电池储能的系统控制蓄电池是较为常用的能量型的储能方式，其可以用来制定功率进行充电或者是放电，从而将其作为整个系统中的一个平衡点，对系统功率的平衡以及整体稳定的频率进行调节，满足功能平稳的需求。

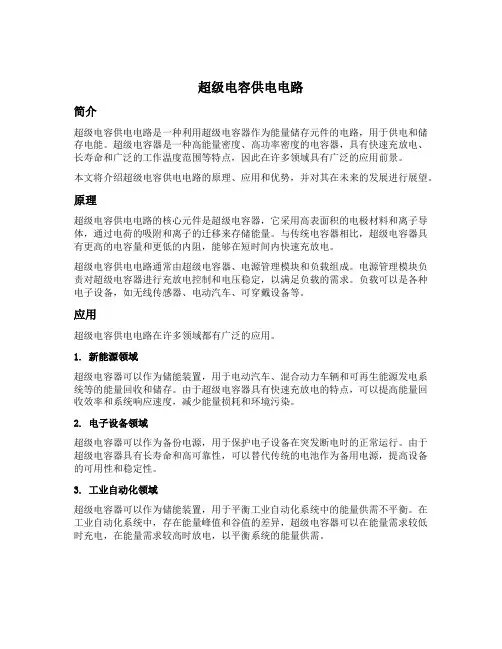

超级电容供电电路简介超级电容供电电路是一种利用超级电容器作为能量储存元件的电路，用于供电和储存电能。

超级电容器是一种高能量密度、高功率密度的电容器，具有快速充放电、长寿命和广泛的工作温度范围等特点，因此在许多领域具有广泛的应用前景。

本文将介绍超级电容供电电路的原理、应用和优势，并对其在未来的发展进行展望。

原理超级电容供电电路的核心元件是超级电容器，它采用高表面积的电极材料和离子导体，通过电荷的吸附和离子的迁移来存储能量。

与传统电容器相比，超级电容器具有更高的电容量和更低的内阻，能够在短时间内快速充放电。

超级电容供电电路通常由超级电容器、电源管理模块和负载组成。

电源管理模块负责对超级电容器进行充放电控制和电压稳定，以满足负载的需求。

负载可以是各种电子设备，如无线传感器、电动汽车、可穿戴设备等。

应用超级电容供电电路在许多领域都有广泛的应用。

1. 新能源领域超级电容器可以作为储能装置，用于电动汽车、混合动力车辆和可再生能源发电系统等的能量回收和储存。

由于超级电容器具有快速充放电的特点，可以提高能量回收效率和系统响应速度，减少能量损耗和环境污染。

2. 电子设备领域超级电容器可以作为备份电源，用于保护电子设备在突发断电时的正常运行。

由于超级电容器具有长寿命和高可靠性，可以替代传统的电池作为备用电源，提高设备的可用性和稳定性。

3. 工业自动化领域超级电容器可以作为储能装置，用于平衡工业自动化系统中的能量供需不平衡。

在工业自动化系统中，存在能量峰值和谷值的差异，超级电容器可以在能量需求较低时充电，在能量需求较高时放电，以平衡系统的能量供需。

4. 无线通信领域超级电容器可以作为能量储存装置，用于供电无线传感器网络和物联网设备。

由于超级电容器具有快速充放电的特点，可以满足无线传感器网络和物联网设备对瞬态能量的需求，提高系统的稳定性和可靠性。

优势超级电容供电电路相比传统供电电路具有以下优势：1.快速充放电：超级电容器具有快速充放电的特点，可以在短时间内提供大量的能量，满足瞬态能量需求。

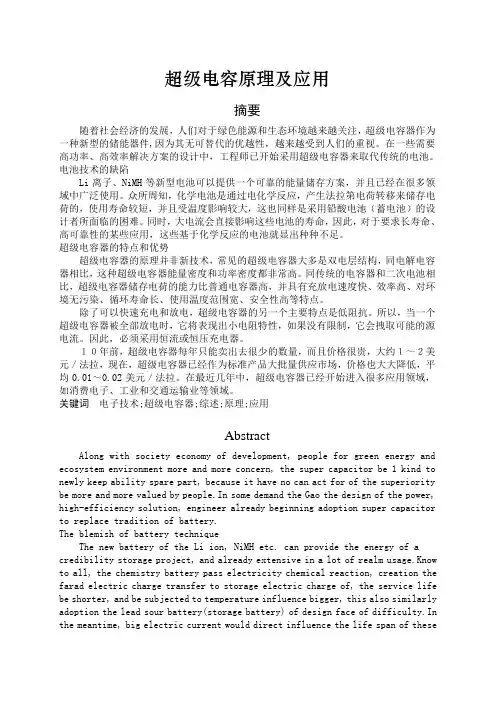

超级电容原理及应用摘要随着社会经济的发展，人们对于绿色能源和生态环境越来越关注，超级电容器作为一种新型的储能器件,因为其无可替代的优越性，越来越受到人们的重视。

在一些需要高功率、高效率解决方案的设计中，工程师已开始采用超级电容器来取代传统的电池。

电池技术的缺陷Li离子、NiMH等新型电池可以提供一个可靠的能量储存方案，并且已经在很多领域中广泛使用。

众所周知，化学电池是通过电化学反应，产生法拉第电荷转移来储存电荷的，使用寿命较短，并且受温度影响较大，这也同样是采用铅酸电池（蓄电池）的设计者所面临的困难。

同时，大电流会直接影响这些电池的寿命，因此，对于要求长寿命、高可靠性的某些应用，这些基于化学反应的电池就显出种种不足。

超级电容器的特点和优势超级电容器的原理并非新技术，常见的超级电容器大多是双电层结构，同电解电容器相比，这种超级电容器能量密度和功率密度都非常高。

同传统的电容器和二次电池相比，超级电容器储存电荷的能力比普通电容器高，并具有充放电速度快、效率高、对环境无污染、循环寿命长、使用温度范围宽、安全性高等特点。

除了可以快速充电和放电，超级电容器的另一个主要特点是低阻抗。

所以，当一个超级电容器被全部放电时，它将表现出小电阻特性，如果没有限制，它会拽取可能的源电流。

因此，必须采用恒流或恒压充电器。

１０年前，超级电容器每年只能卖出去很少的数量，而且价格很贵，大约１～２美元／法拉，现在，超级电容器已经作为标准产品大批量供应市场，价格也大大降低，平均0.01～0.02美元／法拉。

在最近几年中，超级电容器已经开始进入很多应用领域，如消费电子、工业和交通运输业等领域。

关键词电子技术;超级电容器;综述;原理;应用AbstractAlong with society economy of development, people for green energy and ecosystem environment more and more concern, the super capacitor be 1 kind to newly keep ability spare part, because it have no can act for of the superiority be more and more valued by people.In some demand the Gao the design of the power, high-efficiency solution, engineer already beginning adoption super capacitor to replace tradition of battery.The blemish of battery techniqueThe new battery of the Li ion, NiMH etc. can provide the energy of a credibility storage project, and already extensive in a lot of realm usage.Know to all, the chemistry battery pass electricity chemical reaction, creation the farad electric charge transfer to storage electric charge of, the service life be shorter, and be subjected to temperature influence bigger, this also similarly adoption the lead sour battery(storage battery) of design face of difficulty.In the meantime, big electric current would direct influence the life span of thesebatteries, therefore, for request longevity life, Gao credibility of some application, these show according to the battery of chemical reaction various shortage.The characteristics and advantage of super capacitorThe principle not new technique of super capacitor, familiar super capacitor mostly is double electricity layer structure, compared with the electrolysis capacitor, this kind of super density and power density of the capacitor energy all very Gao.Together tradition of the capacitor and two battery compare, super capacitor storage electric charge of ability ratio common capacitor Gao, and have to refresh and discharge speed quick, efficiency Gao, free from pollution to environment, circulation life span long, usage temperature scope breadth, the safety Gao Deng3's characteristics.In addition to fast charge with turn on electricity, the another main characteristics of super capacitor be a low resistance.So, when a super capacitor drive all turn on electricity, it performance small electric resistance characteristic, if there is no restriction, it would the Ye take possibility of source electric current.Therefore, have to the adoption Heng flow or constant pressure charger.10 year ago, super capacitor every year can sell go to seldom of amount,and price cost a lot, about USD 1~2/method pull, now, super capacitor alreadyBe standard product large quantity quantity supply market, the price alsoconsumedly lower, average USD 0.01~0.02/method pull.In the last few years in,the super capacitor have already started get into a lot of application realm,such as consume realms such as electronics, industry and transportation industryetc..KEY WORD electron technology;supercapacitors;review;principles;applications目录第一章绪言 (1)第二章超级电容器的原理及结构 (1)第一节超级电容器结构 (1)第二节工作原理及超级电容器储能系统...... (3)第三节主要特点 (4)第三章超级电容器特性 (5)第一节额定容量 (5)第二节额定电压 (5)第三节额定电流 (6)第四节最大存储能量 (6)第五节能量密度 (6)第六节功率密度 (6)第七节等效串联电阻 (6)第八节阻抗频率特性 (7)第九节工作与存储温度 (7)第十节漏电流 (7)第十一节寿命 (7)第十二节循环寿命 (7)第十三节发热 (8)第四章等效电路模型 (8)第五章超级电容器使用实例 (11)第六章超级电容器使用注意事项...... (18)第七章如何选择超级电容器超级电容器的两个主要应用...... .. (18)第八章结论 (20)谢辞 (21)参考文献 (22)第一章绪言电能是当代社会不可或缺的重要资源，而储能设备的优劣直接影响着电力设备的充分应用。

超级电容应用电路超级电容（Super Capacitor）是一种具有高能量密度和高功率密度的电容器，它可以在电子设备，汽车系统，工业设备等领域广泛应用。

本文将重点介绍超级电容的应用电路。

一、超级电容概述超级电容是一种储能元件，它与传统电容器不同的地方在于具有很高的电容和电压特性。

超级电容通常由活性碳电极和电解质组成，其内部结构增大了电极表面积，从而提高了电容量。

超级电容的电压范围通常从数伏到数百伏不等，能够提供高功率输出和高循环寿命。

二、超级电容应用电路1. 能量回收电路超级电容常常用于能量回收系统中，将由制动、减速等工况释放的能量存储起来，以便在需要时向车辆提供功率。

一般而言，这类电路包括一个超级电容充电电路和一个由超级电容输出功率的电路。

充电电路可以通过直流-直流转换器或者其他能量转换电路实现，而输出功率的电路则可以与电机或者其他负载相连接。

2. 缓冲电路在一些高功率负载需要瞬时提供电源的场合，可以使用超级电容作为能量缓冲器。

典型的应用包括电动汽车的起动系统、电力工具的启动系统等。

这类电路中，一般需要与传统电池或者电源并联，以满足整个系统的功率需求并提供长时间的电源支持。

3. 灯光应用电路在需要提供高亮度照明且对瞬时功率要求高的场合，超级电容也可以发挥作用。

用于需要瞬间提供大功率的汽车大灯、舞台灯光等场合。

这类电路通常需要设计相应的充电和输出控制电路，以保证超级电容的合理使用和保护。

4. 闪光电路在一些需要提供高功率瞬间放电的应用中，超级电容也是一个理想的选择。

用于摄影闪光灯、激光器、雷达等领域。

这类电路中，超级电容需要与充电电路和放电电路相匹配，以确保稳定可靠的运行。

5. 可再生能源系统超级电容可以与太阳能电池板、风能发电机等可再生能源设备相结合，构建储能系统。

这种系统可以在夜晚或低风速时提供稳定的能源供应，同时也可以通过超级电容对电网进行功率平衡和电压调节。

6. 电子设备在需要瞬时提供大功率的电子设备中，超级电容也有一定的应用。

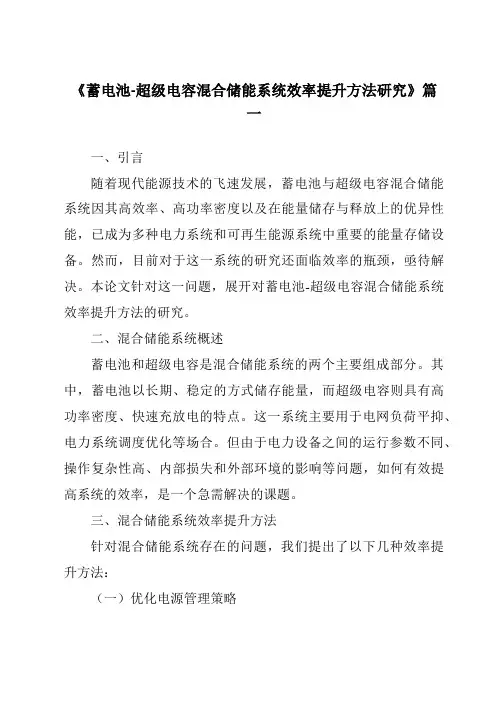

《蓄电池-超级电容混合储能系统效率提升方法研究》篇一一、引言随着现代能源技术的飞速发展，蓄电池与超级电容混合储能系统因其高效率、高功率密度以及在能量储存与释放上的优异性能，已成为多种电力系统和可再生能源系统中重要的能量存储设备。

然而，目前对于这一系统的研究还面临效率的瓶颈，亟待解决。

本论文针对这一问题，展开对蓄电池-超级电容混合储能系统效率提升方法的研究。

二、混合储能系统概述蓄电池和超级电容是混合储能系统的两个主要组成部分。

其中，蓄电池以长期、稳定的方式储存能量，而超级电容则具有高功率密度、快速充放电的特点。

这一系统主要用于电网负荷平抑、电力系统调度优化等场合。

但由于电力设备之间的运行参数不同、操作复杂性高、内部损失和外部环境的影响等问题，如何有效提高系统的效率，是一个急需解决的课题。

三、混合储能系统效率提升方法针对混合储能系统存在的问题，我们提出了以下几种效率提升方法：（一）优化电源管理策略优化电源管理策略是实现系统高效运行的重要方法之一。

包括合理的能源调度算法、合理的电池与超级电容间的功率分配算法等。

对于复杂且不稳定的能源管理系统，需要通过模型预测控制和数据挖掘等方法进行深入研究。

我们应合理设置参数和条件，优化能量管理和充放电过程，减少系统的能源浪费。

（二）硬件设计与改良对于硬件设备的改进，可以着眼于减少电阻损失和改进材料。

比如对电池进行新型材料的改进和升级，增强其性能并减少能量损失；同时优化超级电容的内部结构，提高其功率密度和充放电效率。

此外，对于电池和超级电容的连接方式、散热设计等也需要进行合理设计，以提高整体效率。

（三）控制算法优化在控制算法方面，可以通过智能控制策略的引入和应用来提高系统的运行效率。

例如采用智能的神经网络控制和自适应控制技术，可以根据不同情况和实际需要动态调整参数和控制策略，从而提高系统对环境变化的适应性，提升效率。

四、实例分析与应用以下我们通过实际项目对提出的几种效率提升方法进行实例分析和应用验证。

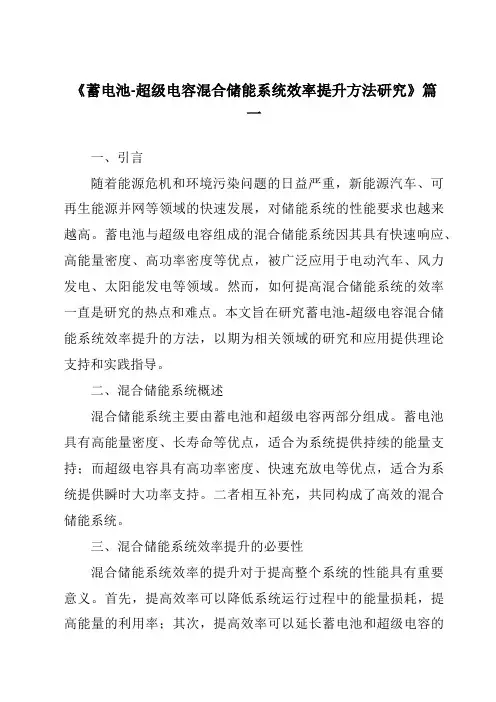

《蓄电池-超级电容混合储能系统效率提升方法研究》篇一一、引言随着能源危机和环境污染问题的日益严重，新能源汽车、可再生能源并网等领域的快速发展，对储能系统的性能要求也越来越高。

蓄电池与超级电容组成的混合储能系统因其具有快速响应、高能量密度、高功率密度等优点，被广泛应用于电动汽车、风力发电、太阳能发电等领域。

然而，如何提高混合储能系统的效率一直是研究的热点和难点。

本文旨在研究蓄电池-超级电容混合储能系统效率提升的方法，以期为相关领域的研究和应用提供理论支持和实践指导。

二、混合储能系统概述混合储能系统主要由蓄电池和超级电容两部分组成。

蓄电池具有高能量密度、长寿命等优点，适合为系统提供持续的能量支持；而超级电容具有高功率密度、快速充放电等优点，适合为系统提供瞬时大功率支持。

二者相互补充，共同构成了高效的混合储能系统。

三、混合储能系统效率提升的必要性混合储能系统效率的提升对于提高整个系统的性能具有重要意义。

首先，提高效率可以降低系统运行过程中的能量损耗，提高能量的利用率；其次，提高效率可以延长蓄电池和超级电容的使用寿命，降低维护成本；最后，提高效率可以更好地满足系统对快速响应和高能量密度的需求，从而提高系统的整体性能。

四、蓄电池-超级电容混合储能系统效率提升方法（一）优化控制策略通过优化控制策略，实现蓄电池和超级电容之间的协同工作，以达到最佳的工作效果。

具体包括：根据系统的实际需求，合理分配蓄电池和超级电容的充放电功率；采用先进的控制算法，如模糊控制、神经网络控制等，实现系统的智能控制；通过实时监测系统的运行状态，调整控制策略，以适应不同的工作场景。

（二）改进材料技术通过改进蓄电池和超级电容的材料技术，提高其性能，从而提升混合储能系统的效率。

例如，开发高能量密度、长寿命的蓄电池材料；研究具有高比电容、高循环稳定性的超级电容材料；通过纳米技术、表面改性等技术手段，提高材料的性能。

（三）系统集成与优化通过优化系统的集成设计，提高混合储能系统的整体性能。

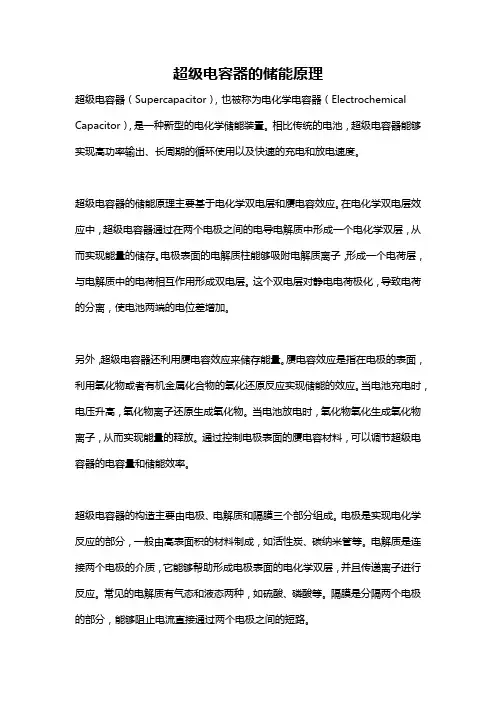

超级电容器的储能原理超级电容器（Supercapacitor），也被称为电化学电容器（Electrochemical Capacitor），是一种新型的电化学储能装置。

相比传统的电池，超级电容器能够实现高功率输出、长周期的循环使用以及快速的充电和放电速度。

超级电容器的储能原理主要基于电化学双电层和赝电容效应。

在电化学双电层效应中，超级电容器通过在两个电极之间的电导电解质中形成一个电化学双层，从而实现能量的储存。

电极表面的电解质柱能够吸附电解质离子，形成一个电荷层，与电解质中的电荷相互作用形成双电层。

这个双电层对静电电荷极化，导致电荷的分离，使电池两端的电位差增加。

另外，超级电容器还利用赝电容效应来储存能量。

赝电容效应是指在电极的表面，利用氧化物或者有机金属化合物的氧化还原反应实现储能的效应。

当电池充电时，电压升高，氧化物离子还原生成氧化物。

当电池放电时，氧化物氧化生成氧化物离子，从而实现能量的释放。

通过控制电极表面的赝电容材料，可以调节超级电容器的电容量和储能效率。

超级电容器的构造主要由电极、电解质和隔膜三个部分组成。

电极是实现电化学反应的部分，一般由高表面积的材料制成，如活性炭、碳纳米管等。

电解质是连接两个电极的介质，它能够帮助形成电极表面的电化学双层，并且传递离子进行反应。

常见的电解质有气态和液态两种，如硫酸、磷酸等。

隔膜是分隔两个电极的部分，能够阻止电流直接通过两个电极之间的短路。

超级电容器具有许多优点。

首先，它具有高的功率密度和能量密度，能够快速充放电，实现高功率输出。

其次，超级电容器的寿命长，可以进行几十万次甚至百万次的循环使用，不会像传统电池一样有明显的容量衰减。

此外，超级电容器具有良好的低温性能，可以在较低温度下正常工作。

最后，超级电容器对环境友好，不含有重金属等有毒物质，不会对环境造成污染。

超级电容器在众多领域中有着广泛的应用前景。

由于其高功率输出和长寿命的特点，超级电容器可以用于电动车、电动自行车等交通工具的能量回收和储能系统。

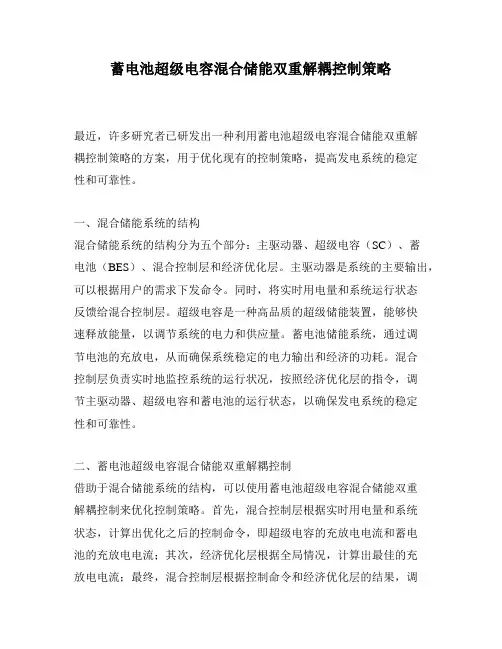

蓄电池超级电容混合储能双重解耦控制策略最近，许多研究者已研发出一种利用蓄电池超级电容混合储能双重解耦控制策略的方案，用于优化现有的控制策略，提高发电系统的稳定性和可靠性。

一、混合储能系统的结构混合储能系统的结构分为五个部分：主驱动器、超级电容（SC）、蓄电池（BES）、混合控制层和经济优化层。

主驱动器是系统的主要输出，可以根据用户的需求下发命令。

同时，将实时用电量和系统运行状态反馈给混合控制层。

超级电容是一种高品质的超级储能装置，能够快速释放能量，以调节系统的电力和供应量。

蓄电池储能系统，通过调节电池的充放电，从而确保系统稳定的电力输出和经济的功耗。

混合控制层负责实时地监控系统的运行状况，按照经济优化层的指令，调节主驱动器、超级电容和蓄电池的运行状态，以确保发电系统的稳定性和可靠性。

二、蓄电池超级电容混合储能双重解耦控制借助于混合储能系统的结构，可以使用蓄电池超级电容混合储能双重解耦控制来优化控制策略。

首先，混合控制层根据实时用电量和系统状态，计算出优化之后的控制命令，即超级电容的充放电电流和蓄电池的充放电电流；其次，经济优化层根据全局情况，计算出最佳的充放电电流；最终，混合控制层根据控制命令和经济优化层的结果，调节相应的储能装置，实现系统的稳定运行。

三、优点应用蓄电池超级电容混合储能双重解耦控制策略，可以实现发电系统的可靠性和经济性。

首先，储能装置可以有效缓冲输入和负荷需求之间的不确定性，确保系统的稳定性和当量可靠性；其次，采用可移动电池作为储能装置的主要组成部分，可以节约动力系统的价格，提高发电系统的整体经济性。

四、缺点然而，蓄电池超级电容混合储能双重解耦控制的核心在于经济优化，仍需完善。

针对以上问题，未来研究者将针对不确定和复杂的用电环境，改进和完善混合储能双重解耦控制策略，以期实现更具有经济价值的发电系统。

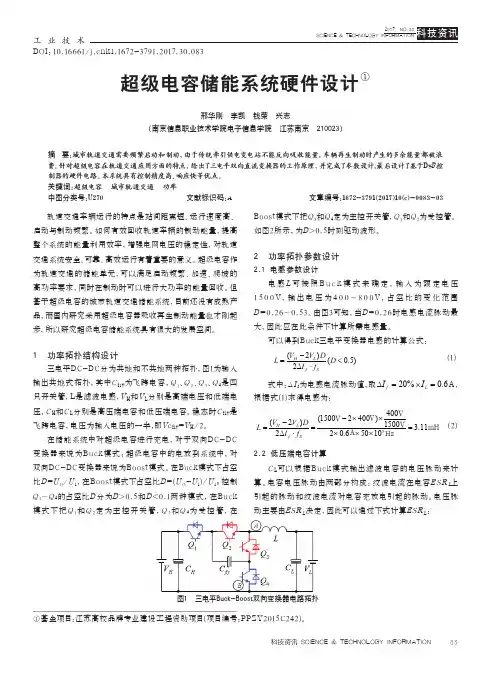

工 业 技 术83科技资讯 SCIENCE & TECHNOLOGY INFORMATIONDOI：10.16661/ki.1672-3791.2017.30.083超级电容储能系统硬件设计①邢华刚 李凯 钱荣 兴志（南京信息职业技术学院电子信息学院 江苏南京 210023）摘 要:城市轨道交通需要频繁启动和制动，由于传统牵引供电变电站不能反向吸收能量，车辆再生制动时产生的多余能量都被浪费。

针对超级电容在轨道交通应用方面的特点，给出了三电平双向直流变换器的工作原理，并完成了参数设计,最后设计了基于DSP控制器的硬件电路。

本系统具有控制精度高、响应快等优点。

关键词:超级电容 城市轨道交通 功率中图分类号:U270 文献标识码:A 文章编号:1672-3791(2017)10(c)-0083-03轨道交通车辆运行的特点是站间距离短、运行速度高、启动与制动频繁。

如何有效回收轨道车辆的制动能量，提高整个系统的能量利用效率，增强电网电压的稳定性，对轨道交通系统安全、可靠、高效运行有着重要的意义。

超级电容作为轨道交通的储能单元，可以满足启动频繁、加速、爬坡的高功率要求，同时在制动时可以进行大功率的能量回收。

但基于超级电容的城市轨道交通储能系统，目前还没有成熟产品，而国内研究采用超级电容器吸收再生制动能量也才刚起步，所以研究超级电容储能系统具有很大的发展空间。

1 功率拓扑结构设计三电平DC-DC分为共地和不共地两种拓扑，图1为输入输出共地式拓扑，其中C f iy 为飞跨电容，Q 1、Q 2、Q 3、Q 4是四只开关管，L是滤波电感，V H 和V L 分别是高端电压和低端电压，C H 和C L 分别是高压端电容和低压端电容。

稳态时C f ly 是飞跨电容，电压为输入电压的一半,即V c f ly =V H /2。

在储能系统中对超级电容进行充电，对于双向DC-DC 变换器来说为Buck模式；超级电容中的电放到系统中，对双向DC-DC变换器来说为Boost模式。

深圳市时代动力科技开发有限公司蓄电池与超级电容性能和应用分析目前，主要的储能装置有两大类，蓄电池和超级电容；一、概述蓄电池是较为传统的储能电池，按正极材料可分以下几类：铅酸蓄电池、镍氢电池、镍镉电池、镍锌电池、锂电池。

技术发展到今天，以磷酸铁锂为正极材料的锂离子电池代表了当前最先进、能够大功率应用的动力蓄电池。

在汽车、轨道车辆等方面应用较为广泛。

超级电容又叫双电层电容器，是20世纪七八十年代发展起来的一种新型储能装置，结构上同普通电解电容非常相似，属于双电层电容器。

但由于采用活性炭多孔电极和电解质组成了双电层结构，加上极小的电极间隙，可以获得超大的容量，可达80000F。

目前正处于快速成长期。

它具有充电时间短、使用寿命长、温度特性好、节约能源和绿色环保等特点。

表1蓄电池和超级电容的特性对比深圳市时代动力科技开发有限公司二、工程应用的主要考量指标1、能量密度：单位重量所储存的总能量多少，与材料有关。

综合重量和能量密度，就可以判断其是否可以作为纯动力源。

2、功率密度：单位重量在放电时可以以何种速率进行能量输出，表征其放电输出特性。

功率密度高，瞬态释放能量高，在高功率输出的时候特别有用。

3、循环次数：充放电次数，决定了使用寿命和维护成本。

4、重量体积：决定了其安装和移动性。

图1能量密度和功率密度Ragone图，*参考：汽油的能量密度约为123Wh/kg 由图可知，超级电容的能量密度低，可以进行短时短线供能，若通过多个超级电容串并联，可以提高总能量，但会同时带来重量、体积的增加。

超级电容功率密度很高，可以提供瞬时高峰能量吸收和输出，特别适合车辆的起动和制动。

蓄电池循环寿命比超级电容低很多，但是在能量密度上具有非常好的优势，特别适用于有限空间的应用，如轨道车辆。

深圳市时代动力科技开发有限公司三、工程应用的优缺分析1、蓄电池优点在于：1）单体电压高、能量密度高，适当的重量和体积能带来较大的能量输出。

2）在额定充放电倍率，使用次数和循环寿命较长。

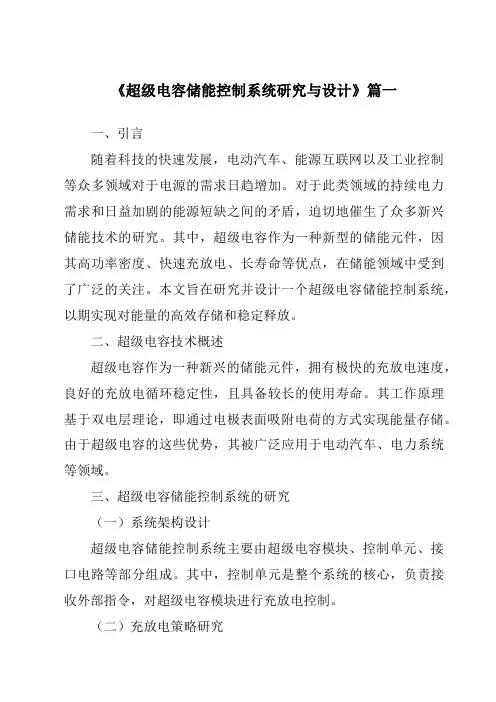

《超级电容储能控制系统研究与设计》篇一一、引言随着科技的快速发展，电动汽车、能源互联网以及工业控制等众多领域对于电源的需求日趋增加。

对于此类领域的持续电力需求和日益加剧的能源短缺之间的矛盾，迫切地催生了众多新兴储能技术的研究。

其中，超级电容作为一种新型的储能元件，因其高功率密度、快速充放电、长寿命等优点，在储能领域中受到了广泛的关注。

本文旨在研究并设计一个超级电容储能控制系统，以期实现对能量的高效存储和稳定释放。

二、超级电容技术概述超级电容作为一种新兴的储能元件，拥有极快的充放电速度，良好的充放电循环稳定性，且具备较长的使用寿命。

其工作原理基于双电层理论，即通过电极表面吸附电荷的方式实现能量存储。

由于超级电容的这些优势，其被广泛应用于电动汽车、电力系统等领域。

三、超级电容储能控制系统的研究（一）系统架构设计超级电容储能控制系统主要由超级电容模块、控制单元、接口电路等部分组成。

其中，控制单元是整个系统的核心，负责接收外部指令，对超级电容模块进行充放电控制。

（二）充放电策略研究系统通过智能算法，根据实际应用场景，对充放电策略进行设计。

当需要大功率放电时，系统能快速地分配电量并保持稳定输出；当系统处于空闲状态时，则进行智能充电管理，以延长超级电容的使用寿命。

（三）安全保护措施为确保系统的稳定运行和延长使用寿命，系统设计了多重安全保护措施。

包括过充保护、过放保护、过流保护等，以防止因外部因素导致的系统损坏或性能下降。

四、超级电容储能控制系统的设计（一）硬件设计硬件设计主要包括超级电容模块的选择与连接、控制单元的电路设计以及接口电路的设计等。

其中，控制单元电路设计需考虑到电源管理、信号处理和通信等功能需求。

（二）软件设计软件设计包括系统算法的编写和程序的开发等。

其中算法部分需根据实际应用场景进行优化设计，确保系统在各种情况下都能实现高效稳定的运行。

同时，程序开发需考虑到系统的可扩展性和可维护性。

五、实验与结果分析（一）实验设置为验证所设计的超级电容储能控制系统的性能，我们进行了多组实验。

超级电容方案超级电容（Supercapacitors）是一种具有高能量密度、高功率密度、长循环寿命和快速充放电等特点的新型储能技术。

它们被广泛应用于电动车、可再生能源储存和便携式电子设备等领域，成为能量储存和传输的关键技术。

在本文中，我们将探讨超级电容方案的重要性和发展趋势。

首先，超级电容技术具有高能量密度的特点，可有效地储存和释放大量的电能。

相比传统电池，超级电容器的能量密度更高，可以在短时间内释放出更大的电流。

这对于需要瞬间高功率输出的应用非常重要，例如电动车的加速和制动过程中，超级电容可以提供更高的功率密度，使得汽车动力更加平稳可靠。

其次，超级电容具有长循环寿命的优势。

由于电势的不断重复充放电过程，传统电池易出现容量衰减和寿命短的问题。

而超级电容器的储能机制并不依赖于化学反应，因此在经过大量循环充放电后仍能保持较高的能量密度和电容值。

这使得超级电容器在需要频繁充放电和较长寿命的应用中具有明显的优势，例如电网调峰、频繁充电和放电的便携式电子设备。

此外，超级电容器的快速充放电特性也使其成为可再生能源储存的理想选择。

可再生能源如太阳能和风能可不间断地产生电能，但其输出受天气和环境条件的影响较大。

超级电容器可以快速吸收和释放大量的电能，稳定可靠地平衡可再生能源的产生和需求之间的差异。

这种能量储存方案的发展有助于推动可再生能源的广泛应用和可持续发展。

目前，超级电容器的研发和应用正朝着更高能量密度、更长循环寿命和更高温度适应性方向发展。

一种创新的研究方法是利用纳米材料和二维材料来制备超级电容器，这些材料的特殊结构和性质可以提高超级电容器的能量储存和输送效率。

此外，通过改进电解质和电极材料的设计，也可以进一步提高超级电容器的性能。

总而言之，超级电容器作为一种新型的储能技术，具有较高的能量密度、长循环寿命和快速充放电特性。

它们在电动车、可再生能源储存和便携式电子设备等领域的应用前景广阔。

随着相关研究的不断深入和技术的创新，超级电容器方案有望进一步提高储能效率和可靠性，为社会的可持续发展做出重要贡献。

超级电容器的设计与优化随着科技的发展和人们对高性能能源存储装置的需求不断增加，超级电容器作为一种高效能源储存装置应运而生。

本文将探讨超级电容器的设计与优化，旨在提高其性能和实际应用的可行性。

一、超级电容器的基本原理超级电容器是一种能够存储和释放大量电能的装置，其基本原理是电荷在电介质双层界面上的吸附和解吸。

超级电容器由两个电极（通常是碳材料）和一个电解质介质组成。

在充电过程中，电化学双层被充满电荷，存储电能；在放电过程中，电荷从电极中释放，释放电能。

超级电容器相比传统电池具有快速充放电能力和长寿命的优势。

二、超级电容器的设计考虑因素在设计超级电容器时，需要考虑以下因素以达到最佳性能和稳定性：1. 电极材料选择：选用导电性能好、表面积大的碳材料作为电极，如活性炭、纳米碳管等。

电极材料的选择直接影响着电容器的电容量和充放电速度。

2. 电解质选择：电解质质量和性能对电容器的性能起着至关重要的作用。

一个合适的电解质应具有高离子导电性、低电阻和长寿命等特性。

3. 极间距设计：合理的极间距设计有助于提高电容器的能量密度和电容量。

较小的极间距有助于提高电极间的电荷传输速度，从而提高超级电容器的性能。

4. 温度管理：超级电容器的工作温度对其性能稳定性至关重要。

合适的温度管理系统可以提高电容器的寿命和性能。

5. 循环寿命优化：超级电容器的循环寿命直接影响其在实际应用中的可行性。

通过优化电解质组成、电极表面改性等方式，可以有效延长电容器的寿命。

三、超级电容器的性能优化方法为了提高超级电容器的性能，可采取以下优化方法：1. 材料表面改性：通过在电极材料表面增加活性物质、纳米颗粒等，可以增加电极与电解质之间的界面面积，从而提高电容器的电容量。

2. 混合电介质设计：使用不同种类的电介质组合可以提高电容器的电能密度和功率密度。

混合电介质可以充分利用各自的优势，优化电容器的性能。

3. 构建纳米结构：通过纳米材料的运用，可以提高电极材料的比表面积，从而提高超级电容器的能量密度。

超级电容储能模块设计超级电容储能模块设计电能是当代社会不可或缺的重要资源，而储能设备的优劣直接影响着电力设备的充分应用。

近年来随着便携式设备、不间断电源系统以及电动车的大量开发使用，蓄电池的使用量日益增加。

可充电蓄电池，特别是铅酸蓄电池凭借其价格低廉、性能稳定、没有记忆功能等卓越特点普遍应用在各行各业。

但蓄电池受其先天条件的制约，存在着循环寿命差、高低温性能差、充放电过程敏感、深度放电性能容量恢复困难、环境污染的问题，传统蓄电池已经越来越无法满足人们对储能系统的要求。

超级电容是近几年才批量生产的一种新型电力储能器件，也称为电化学电容。

它既具有静电电容器的高放电功率优势又像电池一样具有较大电荷储存能力[1，2],单体的容量目前已经做到万法拉级。

同时，超级电容还具有循环寿命长、功率密度大、充放电速度快、高温性能好、容量配置灵活、环境友好免维护等优点。

自1957年美国人Becker发表第一篇关于超级电容的专利以来，超级电容的应用范围越来越广:在直流电气化铁路供电、UPS等应用方向进行研究，目前已开发出了50kVA和80kVA的实验样机[3]；利用超级电容器配合蓄电池作为辅助动力源，促进汽车的能源回收，提高能源利用率[4]，并出现了超级电容混合动力汽车[5]。

随着超级电容性能的提升，它将有望在小功耗电子设备、新能源利用以及其他一些领域中部分取代传统蓄电池。

本文介绍了一种基于超级电容设计的用以替代12V蓄电池的超级电容模块，通过计算分析得出模块的组合结构、最佳充电电流范围、充电时间以及总的输出能量。

该模块具有寿命长，不造成污染，功率和能量密度大等优点，具有很好的开发应用前景。

一、超级电容储能模块的设计由于超级电容的放电不完全，存在最低工作电压，所以单体超级电容的能量为，其中C为超级电容的单体电容量，为单体超级电容充电完成的电压值。

超级电容器单体储存能量有限且耐压不高，需要通过相应的串连并联方法扩容，扩大超级电容的使用范围。

超级电容器储能装置的研究1、本文概述随着全球能源危机和环境污染的日益严重，储能技术的研究和应用受到了广泛关注。

在众多储能技术中，超级电容器作为一种新兴的储能器件，以其功率密度高、充放电快、循环寿命长等独特优势，被广泛应用于电动汽车、电力系统、移动设备等领域。

本文旨在对超级电容器储能装置进行深入研究，探讨其基本原理、性能特点、应用领域和发展趋势，为相关领域的研究人员和工程师提供有益的参考和指导。

本文将首先介绍超级电容器的基本原理和结构，包括电极材料、电解质和隔膜等关键部件。

随后，通过对不同类型超级电容器的比较分析，阐述了其性能特点和适用场景。

在此基础上，本文将进一步探讨超级电容器在电动汽车、电力系统、移动设备等领域的应用现状和发展趋势。

本文还将对超级电容器储能装置面临的挑战和未来发展方向进行展望，以促进超级电容器技术的进一步发展和应用。

2、超级电容器储能装置的原理与特点超级电容器储能器件的工作原理主要基于两种储能机制：双层电容和赝电容。

在双层电容器中，在电极表面和电解质之间形成薄的双层。

当向电极施加电压时，电解质中的离子在电极表面上形成电荷层，从而实现能量存储。

另一方面，伪电容通过快速可逆的法拉第反应在电极表面形成电荷，从而在电极表面产生更高的电荷密度，提高储能效率。

高功率密度：超级电容器的一个显著特征是其高功率密度，这意味着它们可以提供更大的单位质量或体积的功率输出。

这使得超级电容器非常适合于需要在短时间内提供大量能量的应用，例如电动汽车的加速阶段、电力系统的瞬时负载平衡等。

寿命长：与传统电池相比，超级电容器的寿命更长。

这是因为超级电容器的充放电过程不涉及复杂的化学反应，从而减少了电极材料的损耗和降解。

在适当的工作条件下，超级电容器可以经历数十万甚至数百万次的充电和放电循环，而不会显著降低性能。

宽工作温度范围：超级电容器可以在宽温度范围内工作，适用于极端环境中的储能需求。

例如，在寒冷的北极地区或炎热的沙漠地区，超级电容器可以保持稳定的性能。

太阳能超级电容模块
太阳能超级电容器模块是一种结合了太阳能充电技术和超级电容储能技术的新型能源存储设备。

它通过太阳能板将太阳光能转化为电能，然后储存于超级电容器中，实现高效、快速的能量收集与释放。

超级电容器相较于传统电池有更高的充放电效率和更长的循环寿命，能够在短时间内吸收并释放大量能量，适用于需要快速充放电的场合。

当与太阳能集成时，这种模块能够充分利用太阳能资源，在无光照或低光照时段也能提供电力支持，特别适合于太阳能路灯、智能电网、交通信号灯等应用场景。

太阳能超级电容器模块通常包括以下几个部分：
1.太阳能光伏板：负责转换太阳能为电能。

2.超级电容器：作为储能单元，用于存储转化后的电能。

3.控制系统：管理和优化电能的采集、储存和使用过程，确保系
统的稳定运行。

4.连接及保护电路：保证各个组件间安全、有效地连接和工作。

这样的模块设计不仅有助于提高能源利用效率，还能减少对环境的影响，具有较高的环保价值和技术先进性。

蓄电池与超级电容混合储能系统的控制策略一、概述在当今能源结构转型和电力系统智能化的大背景下，混合储能技术因其独特的优势引起了广泛的关注和研究。

蓄电池与超级电容器（Supercapacitor）构成的混合储能系统作为一种高效、灵活的能量存储解决方案，具有显著的应用潜力。

该系统结合了蓄电池的大能量密度特性和超级电容器的高功率密度及长寿命优势，在满足不同应用场景下对能量和功率需求方面展现出了卓越的性能。

蓄电池与超级电容混合储能系统的控制策略是决定其整体效能和使用寿命的关键因素。

合理的控制策略能够实现两种储能元件之间的优化协调工作，包括动态负荷分配、荷电状态管理、以及在充放电过程中的互补利用等。

通过精心设计的控制算法，能够在确保系统稳定运行的同时，最大程度地提升系统效率，延长整个储能系统的循环寿命，并有效应对电网波动、可再生能源出力不稳等问题，从而更好地服务于智能电网、新能源汽车、轨道交通等多个领域。

本章将重点介绍和探讨适用于蓄电池与超级电容混合储能系统的各类控制策略及其关键技术要点。

背景介绍：阐述混合储能系统在现代电力系统中的应用背景及其重要性。

在现代电力系统中，随着可再生能源的大规模并网以及负荷需求多样性和复杂性的增加，对电力系统的灵活性和稳定性提出了更高的要求。

蓄电池与超级电容混合储能系统作为一种新型高效的储能技术方案，逐渐成为解决这一挑战的关键手段之一。

混合储能系统结合了蓄电池和超级电容各自的优点，实现了优势互补：蓄电池具有较高的能量密度，适用于长时间的能量存储与稳定供电而超级电容则具备超高的功率密度及长寿命循环特性，尤其适合短时大功率充放电以及频率调节等应用场景。

在实际电力系统运行中，混合储能系统能够有效平抑可再生能源发电的波动性，提高电网的调峰填谷能力，增强电力系统的瞬态稳定性，并且可以作为备用电源保障关键负荷的不间断供电。

混合储能系统还可以参与电网辅助服务市场，如无功补偿、黑启动等，进一步提升电力系统的可靠性和经济性。

摘要：超级电容是一种新型的储能元器件，它相比其它储能元器件有很多优势，比如比功率高、充电速度快、放电电流大、使用寿命长、不污染环境等。

其具有很大的发展前景，但由于超级电容个体电压不高，在实际应用过程中就需要将多个超级电容器串并联起来使用。

超级电容在充放电过程中，由于其参数存在离散型，即使是同一型号同一规格的超级电容器在其电压内阻、容量等参数上都存在一定的差异。

这样容易导致某些超级电容器过充或者过放，影响超级电容的使用寿命和系统的稳定性。

同时，超级电容器在充放电过程中，超级电容器电池组两端的电压会逐渐下降，尤其经过长时间大电流放电，电压下降明显，会直接影响负载的工作稳定性。

因此研究超级电容充放电控制电路对提高超级电容的使用寿命和系统稳定性十分重要。

本文主要对超级电容器电池组采取电压均衡和放电稳压就行设计研究。

超级电容器的充放电控制电路有恒压、恒流等。

放电稳压有稳压管稳压、三极管反馈稳压、集成芯片稳压等等方式。

联系到将超级电容用作后备电源，针对实际应用列出了详细的设计步骤和研究方案。

关键词: 超级电容电压均衡放电稳压1 绪论课题研究背景及意义课题研究背景当今社会由于石油、煤炭等传统能源日益枯竭，并且这些燃料燃烧对生态环境已经造成了严重的污染。

目前人们研究的层次还是局限于油、气混合动力燃料电池、化学电池的研究。

虽然其研究成果取得了一定的成就但是他们的缺点也日益暴露出来比如：使用寿命短、温度特性差、充放电速度慢、放电电流小、对环境仍有一定的污染等。

所以人们迫切希望能够找到一种绿色环保的储能装置代替传统的储能装置。

而超级电容器是上个世纪80年代初出现的新产品，是一种介于传统电容器和充电电池之间的新型储能器件。

它有其功率高、充电速度快、储存能量大、放电电流大、使用寿命长、免维护等优点。

随着便携式电气设备的普及，超级电容在电动汽车的研发、UPS电源、数码产品电源的发展获得了极大的应用。

课题研究意义超级电容器的单体电压不高，一般只有1V—4V，在实际的应用中通常根据需要将超级电容器串并联起来使用。
