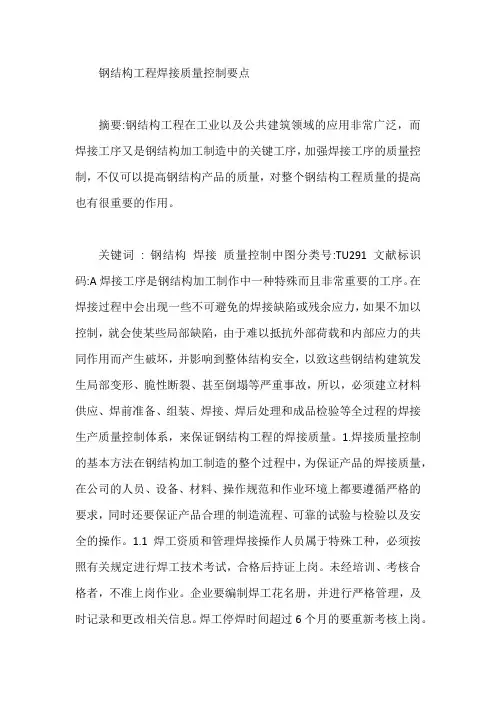

钢结构工程焊接质量控制要点摘要:钢结构工程在工业以及公共建筑领域的应用非常广泛，而焊接工序又是钢结构加工制造中的关键工序，加强焊接工序的质量控制，不仅可以提高钢结构产品的质量，对整个钢结构工程质量的提高也有很重要的作用。

关键词: 钢结构焊接质量控制中图分类号:TU291 文献标识码:A焊接工序是钢结构加工制作中一种特殊而且非常重要的工序。

在焊接过程中会出现一些不可避免的焊接缺陷或残余应力，如果不加以控制，就会使某些局部缺陷，由于难以抵抗外部荷载和内部应力的共同作用而产生破坏，并影响到整体结构安全，以致这些钢结构建筑发生局部变形、脆性断裂、甚至倒塌等严重事故，所以，必须建立材料供应、焊前准备、组装、焊接、焊后处理和成品检验等全过程的焊接生产质量控制体系，来保证钢结构工程的焊接质量。

1.焊接质量控制的基本方法在钢结构加工制造的整个过程中，为保证产品的焊接质量，在公司的人员、设备、材料、操作规范和作业环境上都要遵循严格的要求，同时还要保证产品合理的制造流程、可靠的试验与检验以及安全的操作。

1.1 焊工资质和管理焊接操作人员属于特殊工种，必须按照有关规定进行焊工技术考试，合格后持证上岗。

未经培训、考核合格者，不准上岗作业。

企业要编制焊工花名册，并进行严格管理，及时记录和更改相关信息。

焊工停焊时间超过6个月的要重新考核上岗。

每个月要通过对焊工所焊焊缝通过检验及无损探伤检测后的合格率进行统计，来考核焊工的业绩和工作质量。

统计内容包括焊工姓名、编号、构件名称、焊缝数量、不合格项目、焊接合格率和探伤合格率。

1.2 焊接工艺评定试验焊接工艺评定是保证焊接质量的重要措施。

通过焊接工艺评定，来检验按照已经制订的焊接工艺指导书焊制的焊接接头的使用性能是否符合设计要求，并为正式制定焊接工艺指导书提供可靠的依据。

而对于首次采用的钢材和焊接材料，必须进行焊接工艺的评定，并将焊接工艺评定报告存档保存。

1.3 制定合理的焊接工艺作业指导书焊接工艺作业指导书是指导操作人员按照一定的方法进行焊接施工的操作规程，没有作业指导书，按照个人想法随意施工会导致焊接施工的质量过程不受控，造成产品质量下降。

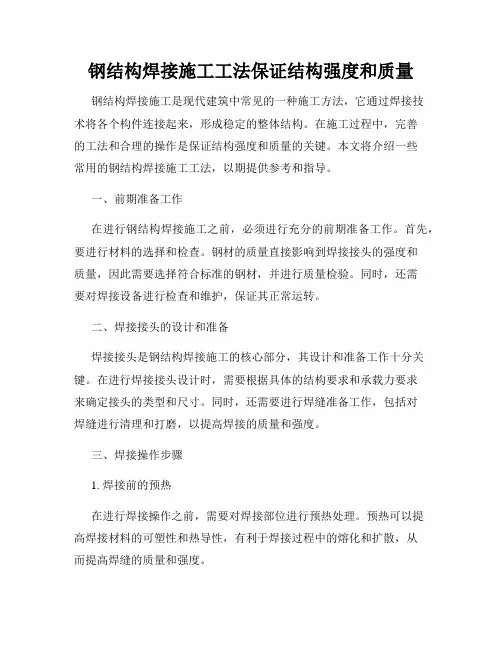

钢结构焊接施工工法保证结构强度和质量钢结构焊接施工是现代建筑中常见的一种施工方法，它通过焊接技术将各个构件连接起来，形成稳定的整体结构。

在施工过程中，完善的工法和合理的操作是保证结构强度和质量的关键。

本文将介绍一些常用的钢结构焊接施工工法，以期提供参考和指导。

一、前期准备工作在进行钢结构焊接施工之前，必须进行充分的前期准备工作。

首先，要进行材料的选择和检查。

钢材的质量直接影响到焊接接头的强度和质量，因此需要选择符合标准的钢材，并进行质量检验。

同时，还需要对焊接设备进行检查和维护，保证其正常运转。

二、焊接接头的设计和准备焊接接头是钢结构焊接施工的核心部分，其设计和准备工作十分关键。

在进行焊接接头设计时，需要根据具体的结构要求和承载力要求来确定接头的类型和尺寸。

同时，还需要进行焊缝准备工作，包括对焊缝进行清理和打磨，以提高焊接的质量和强度。

三、焊接操作步骤1. 焊接前的预热在进行焊接操作之前，需要对焊接部位进行预热处理。

预热可以提高焊接材料的可塑性和热导性，有利于焊接过程中的熔化和扩散，从而提高焊缝的质量和强度。

2. 焊接电流和电压的控制焊接电流和电压的控制对焊接质量和强度有着重要的影响。

在焊接过程中，需要根据焊接材料的种类和厚度来调节电流和电压的大小，以保证焊缝完全熔化和充实，避免焊接缺陷的产生。

3. 焊接速度和角度的掌控焊接速度和焊接角度的控制也是保证焊接质量的关键。

过快的焊接速度会导致焊缝的冷却速度过快，容易产生裂纹和气孔等焊接缺陷；而过慢的焊接速度则会导致焊缝过度热化，影响焊接质量。

此外，合适的焊接角度可以使焊缝充实，提高焊接接头的强度。

4. 焊接后的冷却处理在焊接完成后，需要对焊接部位进行适当的冷却处理。

冷却处理可以使焊接接头迅速冷却固化，提高焊接缝强度和硬度。

同时，还可以对焊缝进行敲击和观察，以检查是否有焊接缺陷。

四、质量控制与验收焊接施工完成后，还需要进行质量控制和验收工作。

质量控制包括对焊缝进行检测和评估，以确保其符合相关标准和规范要求。

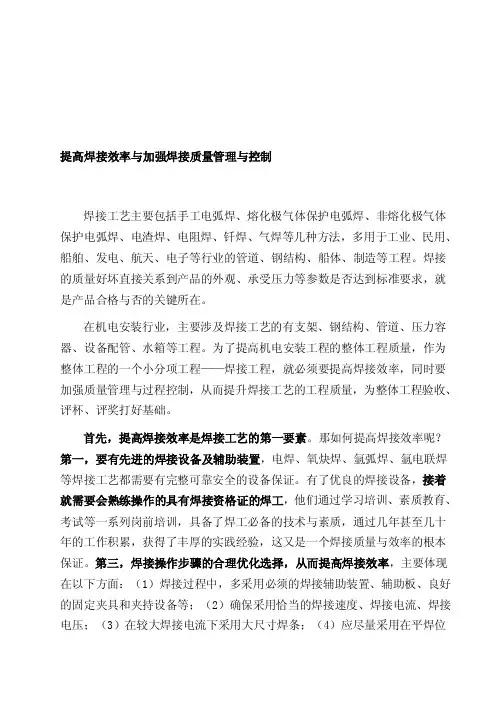

提高焊接效率与加强焊接质量管理与控制焊接工艺主要包括手工电弧焊、熔化极气体保护电弧焊、非熔化极气体保护电弧焊、电渣焊、电阻焊、钎焊、气焊等几种方法，多用于工业、民用、船舶、发电、航天、电子等行业的管道、钢结构、船体、制造等工程。

焊接的质量好坏直接关系到产品的外观、承受压力等参数是否达到标准要求，就是产品合格与否的关键所在。

在机电安装行业，主要涉及焊接工艺的有支架、钢结构、管道、压力容器、设备配管、水箱等工程。

为了提高机电安装工程的整体工程质量，作为整体工程的一个小分项工程——焊接工程，就必须要提高焊接效率，同时要加强质量管理与过程控制，从而提升焊接工艺的工程质量，为整体工程验收、评杯、评奖打好基础。

首先，提高焊接效率是焊接工艺的第一要素。

那如何提高焊接效率呢？第一，要有先进的焊接设备及辅助装置，电焊、氧炔焊、氩弧焊、氩电联焊等焊接工艺都需要有完整可靠安全的设备保证。

有了优良的焊接设备，接着就需要会熟练操作的具有焊接资格证的焊工，他们通过学习培训、素质教育、考试等一系列岗前培训，具备了焊工必备的技术与素质，通过几年甚至几十年的工作积累，获得了丰厚的实践经验，这又是一个焊接质量与效率的根本保证。

第三，焊接操作步骤的合理优化选择，从而提高焊接效率，主要体现在以下方面：（1）焊接过程中，多采用必须的焊接辅助装置、辅助板、良好的固定夹具和夹持设备等；（2）确保采用恰当的焊接速度、焊接电流、焊接电压；（3）在较大焊接电流下采用大尺寸焊条；（4）应尽量采用在平焊位置进行焊接，因为采用仰焊或立焊费用要贵一些，速度要慢一些；（5）如有可能应采用最高焊接速度在平焊位置对角焊缝进行焊接；（6）采用低氢型焊条消除或降低预热温度；（7）在各部件无拘束应力方向进行焊接；（8）采用合适的焊接工艺措施以消除电弧偏吹现象；（9）对在冷却条件下极易产生收缩的接头先进行焊接。

（10）采用自动焊接设备焊接角焊缝接头时，调整焊缝位置可以在接头的根部获得良好的熔深，并且不会影响焊缝的强度，水平板在水平方向30°的角焊缝位置焊接和垂直板在水平方向60°的角焊缝位置焊接；（11）采用半自动或全自动焊接方法更加有利于获得良好的熔深和均匀的熔敷金属，（12）气体保护焊接与焊缝冷却处理方法的采用等。

钢结构手工电弧焊焊接工艺与质量标准一、总则1、范围本标准规定了钢结构手工电弧焊的施工要求、方法和质量控制标准。

本标准适用于工业与民用建筑中的桁架、网架(壳)结构、多层或高层框架结构、门式钢架等钢结构制作和安装过程中的手工电弧焊焊接。

2、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，内容随最新版本更新适用于本标准。

GB50300—2013建筑工程施工质量验收统一标准GB50205-2001 钢结构工程施工质量验收规范GB/T985-2016 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸GB11345-2013 钢焊缝手工超声波探伤方法和探伤结果分级GB3323-2005 钢熔化焊对接接头射线照相和质量分级GB/T5117-2012 碳钢焊条GB/T5118-2012 低合金钢焊条JGJ81-2011 建筑钢结构焊接技术规程二、施工准备1 技术准备1.1 构件制作安装前，施工单位按照国家现行标准《建筑钢结构焊接技术规程》JGJ81-2011 的规定对其首次采用的钢材、焊接材料、焊接方法、焊后热处理工艺等进行焊接工艺评定试验，编制《焊接工艺评定报告》。

1.2 根据焊接工艺评定报告、钢结构技术规范及设计图纸的有关要求编制焊接工艺文件（包括施工方案、焊接作业指导书、焊接工艺卡等），进行施工技术交底。

2 物资准备2.1 建筑钢结构用钢材及焊接材料的选用应符合设计技术的要求，具有材料质量证明书及合格证，并经进场检验合格。

2.2 钢材的成份、性能复验应符合国家现行有关工程质量验收标准的规定。

2.3 焊条应符合《碳钢焊条》GB/T5117-2012 和《低合金钢焊条》GB/T5118-2012 的要求,并不应有药皮开裂、脱落、焊芯生锈等外观缺陷。

3 施工设施准备3.1 工具用具主要工具用具：电焊机、焊条烘箱、保温筒、焊接滚轮架、手持式电动砂轮或角向磨光机等。

3.2 监测装置检测设备、仪器：超声波探伤仪、磁粉探伤仪、数字温度仪、温湿度仪、焊接检验尺、焊缝量规、卡规、游标卡尺、钢卷尺。

钢结构工程加工方案一、引言钢结构工程是一种应用广泛的工程结构，它具有轻质、高强、可靠、施工周期短、成本低等特点，因此在建筑、桥梁、厂房、设备支架等领域得到了广泛的应用。

在钢结构工程加工中，为了保证工程质量和进度，需要设计一个合理的加工方案。

本文将钢结构工程加工方案从加工工艺、设备及工具、质量控制、安全管理等方面进行分析和论述。

二、加工工艺1. 钢材焊接钢结构工程中，焊接是一种常见的加工工艺。

常见的焊接方法有手工电弧焊、气体保护焊、等离子弧焊等。

在焊接的过程中，需要严格控制焊接电流、电压、焊接速度，确保焊缝质量良好，达到设计要求。

此外，还需要对焊接工人进行培训和考核，提高焊接质量和效率。

2. 钢材切割切割是对钢材进行下料的重要加工工艺。

常见的切割方法有等离子切割、火焰切割、数控切割等。

在切割之前，需要准确测量和标记钢材，合理安排切割顺序，减少材料浪费，提高利用率。

3. 钢材冷弯在钢结构工程中，常常需要对钢材进行冷弯加工，以满足设计要求。

冷弯时需要根据设计要求选用合适的模具，控制冷弯弯曲半径、弯曲角度，防止出现裂纹和变形。

4. 钢材加工在钢结构工程中，还需要对钢材进行钻孔、铣削、螺纹加工等。

在进行这些加工工艺时，需要合理选择刀具和切削参数，以及对工件进行合理固定，确保加工质量。

5. 表面处理钢结构经过加工后，需要进行表面处理，以提高防腐性能和美观度。

常见的表面处理方法有热镀锌、喷涂防腐漆等。

在进行表面处理时，需要严格按照工艺要求，确保涂层的均匀和厚度。

三、设备及工具1. 水平加工设备对于大型钢结构工程来说，需要配备数控切割机、冷弯机、数控钻床、数控铣床等设备，以满足复杂结构的加工需求。

同时，还需要配备相应的夹具和刀具，以保证加工质量和效率。

2. 焊接设备钢结构工程中常用的焊接设备有手工电弧焊机、气体保护焊机、等离子切割机等。

在使用这些设备时，需要定期检查和维护，确保设备的正常工作。

3. 检测设备为了保证钢结构工程的质量，需要配备必要的检测设备，包括焊缝探伤仪、超声波探伤仪、尺寸测量仪等。

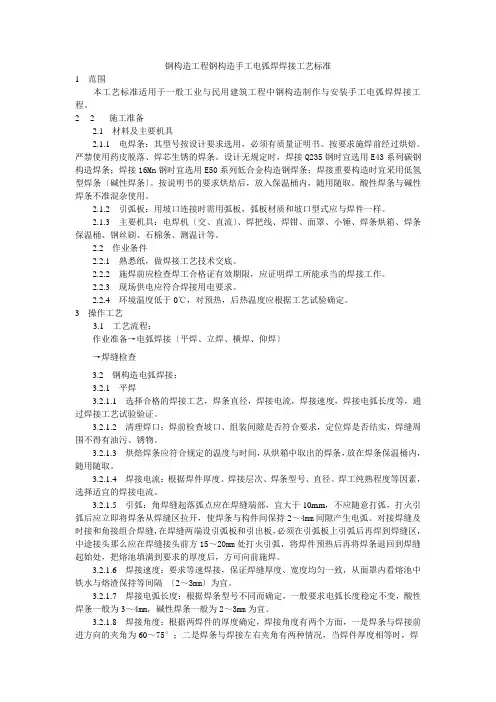

钢构造工程钢构造手工电弧焊焊接工艺标准1 范围本工艺标准适用于一般工业与民用建筑工程中钢构造制作与安装手工电弧焊焊接工程。

22施工准备2.1 材料及主要机具2.1.1 电焊条：其型号按设计要求选用，必须有质量证明书。

按要求施焊前经过烘焙。

严禁使用药皮脱落、焊芯生锈的焊条。

设计无规定时，焊接Q235钢时宜选用E43系列碳钢构造焊条；焊接16Mn钢时宜选用E50系列低合金构造钢焊条；焊接重要构造时宜采用低氢型焊条〔碱性焊条〕。

按说明书的要求烘焙后，放入保温桶内，随用随取。

酸性焊条与碱性焊条不准混杂使用。

2.1.2 引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件一样。

2.1.3 主要机具：电焊机〔交、直流〕、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、石棉条、测温计等。

2.2 作业条件2.2.1 熟悉纸，做焊接工艺技术交底。

2.2.2 施焊前应检查焊工合格证有效期限，应证明焊工所能承当的焊接工作。

2.2.3 现场供电应符合焊接用电要求。

2.2.4 环境温度低于0℃，对预热，后热温度应根据工艺试验确定。

3 操作工艺3.1 工艺流程：作业准备→电弧焊接〔平焊、立焊、横焊、仰焊〕→焊缝检查3.2 钢构造电弧焊接：3.2.1 平焊3.2.1.1 选择合格的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。

3.2.1.2 清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否结实，焊缝周围不得有油污、锈物。

3.2.1.3 烘焙焊条应符合规定的温度与时间，从烘箱中取出的焊条，放在焊条保温桶内，随用随取。

3.2.1.4 焊接电流：根据焊件厚度、焊接层次、焊条型号、直径、焊工纯熟程度等因素，选择适宜的焊接电流。

3.2.1.5 引弧：角焊缝起落弧点应在焊缝端部，宜大于10mm，不应随意打弧，打火引弧后应立即将焊条从焊缝区拉开，使焊条与构件间保持2～4mm间隙产生电弧。

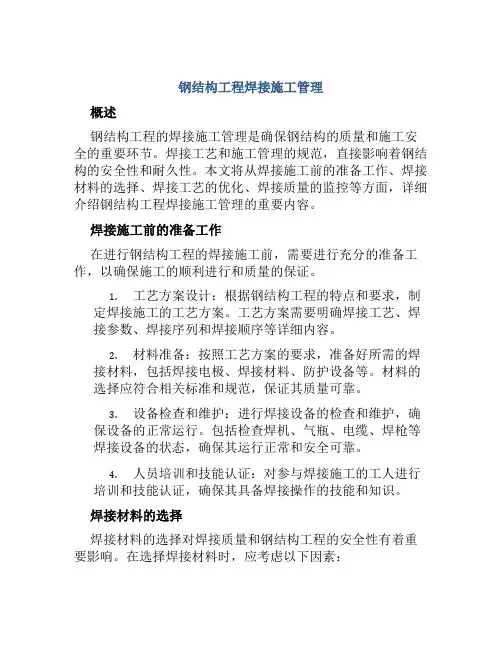

钢结构工程焊接施工管理概述钢结构工程的焊接施工管理是确保钢结构的质量和施工安全的重要环节。

焊接工艺和施工管理的规范，直接影响着钢结构的安全性和耐久性。

本文将从焊接施工前的准备工作、焊接材料的选择、焊接工艺的优化、焊接质量的监控等方面，详细介绍钢结构工程焊接施工管理的重要内容。

焊接施工前的准备工作在进行钢结构工程的焊接施工前，需要进行充分的准备工作，以确保施工的顺利进行和质量的保证。

1.工艺方案设计：根据钢结构工程的特点和要求，制定焊接施工的工艺方案。

工艺方案需要明确焊接工艺、焊接参数、焊接序列和焊接顺序等详细内容。

2.材料准备：按照工艺方案的要求，准备好所需的焊接材料，包括焊接电极、焊接材料、防护设备等。

材料的选择应符合相关标准和规范，保证其质量可靠。

3.设备检查和维护：进行焊接设备的检查和维护，确保设备的正常运行。

包括检查焊机、气瓶、电缆、焊枪等焊接设备的状态，确保其运行正常和安全可靠。

4.人员培训和技能认证：对参与焊接施工的工人进行培训和技能认证，确保其具备焊接操作的技能和知识。

焊接材料的选择焊接材料的选择对焊接质量和钢结构工程的安全性有着重要影响。

在选择焊接材料时，应考虑以下因素：1.材料的适应性：焊接材料应与被焊接金属具有良好的相容性和适应性。

2.材料的强度和硬度：焊接材料应具有足够的强度和硬度，以满足钢结构工程的使用要求。

3.材料的腐蚀性：焊接材料应具有抗腐蚀性，以保证钢结构在使用过程中的耐久性。

4.材料的可焊性：焊接材料应具有良好的可焊性，易于操作和焊接。

5.材料的可靠性：焊接材料应符合相关标准和规范，保证其质量可靠。

焊接工艺的优化钢结构工程的焊接工艺的优化，可以提高焊接质量和施工效率。

1.工艺参数的优化：通过调整焊接电流、焊接速度、焊接角度等参数，优化焊接工艺，提高焊缝的质量和力学性能。

2.焊接顺序的优化：根据焊接结构的形状和复杂程度，合理确定焊接的顺序和方法，以减小变形和应力集中，提高焊接质量。

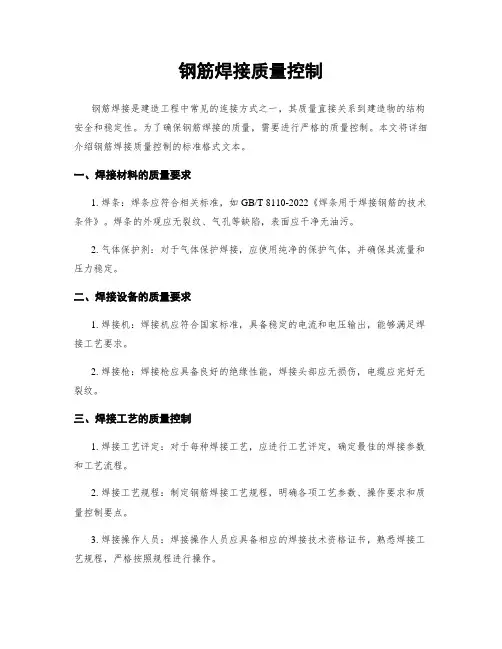

钢筋焊接质量控制钢筋焊接是建造工程中常见的连接方式之一，其质量直接关系到建造物的结构安全和稳定性。

为了确保钢筋焊接的质量，需要进行严格的质量控制。

本文将详细介绍钢筋焊接质量控制的标准格式文本。

一、焊接材料的质量要求1. 焊条：焊条应符合相关标准，如GB/T 8110-2022《焊条用于焊接钢筋的技术条件》。

焊条的外观应无裂纹、气孔等缺陷，表面应干净无油污。

2. 气体保护剂：对于气体保护焊接，应使用纯净的保护气体，并确保其流量和压力稳定。

二、焊接设备的质量要求1. 焊接机：焊接机应符合国家标准，具备稳定的电流和电压输出，能够满足焊接工艺要求。

2. 焊接枪：焊接枪应具备良好的绝缘性能，焊接头部应无损伤，电缆应完好无裂纹。

三、焊接工艺的质量控制1. 焊接工艺评定：对于每种焊接工艺，应进行工艺评定，确定最佳的焊接参数和工艺流程。

2. 焊接工艺规程：制定钢筋焊接工艺规程，明确各项工艺参数、操作要求和质量控制要点。

3. 焊接操作人员：焊接操作人员应具备相应的焊接技术资格证书，熟悉焊接工艺规程，严格按照规程进行操作。

4. 焊接过程控制：焊接过程中应进行严格的质量控制，包括焊接参数的监控、焊接接头的检查等。

5. 非破坏性检测：对焊接接头进行必要的非破坏性检测，如超声波探伤、磁粉探伤等，确保焊缝质量符合要求。

四、焊接质量评定标准1. 焊接接头的外观质量：焊接接头应无裂纹、气孔、夹杂物等缺陷，焊缝应均匀、坚固。

2. 焊接接头的力学性能：焊接接头应具备足够的强度和韧性，能够满足设计要求。

3. 焊接接头的尺寸偏差：焊接接头的尺寸偏差应在允许范围内，不得超过设计要求。

五、焊接质量记录和报告1. 焊接记录：对每次焊接进行记录，包括焊接参数、焊接操作人员、焊接时间等信息。

2. 焊接检验报告：对焊接接头进行检验后，应编制焊接检验报告，包括焊接质量评定结果和相关数据。

六、焊接质量控制的责任分工1. 建设单位：负责制定焊接质量控制的总体要求和标准，并监督焊接质量的执行。

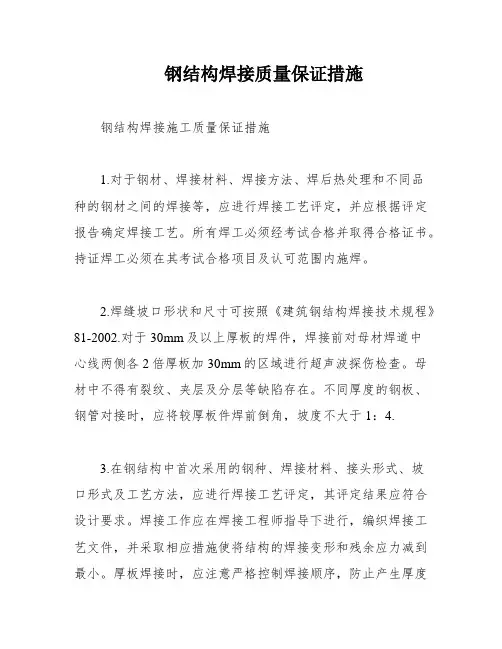

钢结构焊接质量保证措施钢结构焊接施工质量保证措施1.对于钢材、焊接材料、焊接方法、焊后热处理和不同品种的钢材之间的焊接等，应进行焊接工艺评定，并应根据评定报告确定焊接工艺。

所有焊工必须经考试合格并取得合格证书。

持证焊工必须在其考试合格项目及认可范围内施焊。

2.焊缝坡口形状和尺寸可按照《建筑钢结构焊接技术规程》81-2002.对于30mm及以上厚板的焊件，焊接前对母材焊道中心线两侧各2倍厚板加30mm的区域进行超声波探伤检查。

母材中不得有裂纹、夹层及分层等缺陷存在。

不同厚度的钢板、钢管对接时，应将较厚板件焊前倒角，坡度不大于1：4.3.在钢结构中首次采用的钢种、焊接材料、接头形式、坡口形式及工艺方法，应进行焊接工艺评定，其评定结果应符合设计要求。

焊接工作应在焊接工程师指导下进行，编织焊接工艺文件，并采取相应措施使将结构的焊接变形和残余应力减到最小。

厚板焊接时，应注意严格控制焊接顺序，防止产生厚度方向上的层状撕裂。

在施工中严格按照工艺文件中规定的焊接方法、工艺参数、施焊顺序等进行。

4.对接接头、T型接头和要求全焊透的角部焊接，应在焊缝两端配置引弧板和引出板，其材质应与焊件相同或通过试验选用。

引弧板、引出板、垫板的固定焊缝应焊在接头焊接坡口内和垫板上，不应在焊缝以外的母材上焊接定位焊缝。

焊接完成后应割除全部长度的垫板及引弧板、引出板，打磨消除未融合或夹渣等缺陷后，再封底焊成平缓过渡形状。

5.钢柱工地接头焊接，应由两名以上焊工在相互对称的位置以相等速度同时施焊。

发现焊接引出母材裂纹或层状撕裂时，应更换母材，经设计和质量检查部门同意，也可进行局部处理。

6.现场进行手工电弧焊时风速大于8m/s，进行气体保护焊当风速大于2m/s，均应采取防风措施方能施焊。

另外，下雨、或者相对湿度大于或等于90%又无防护措施时，不得施焊。

当工厂采用气体保护焊时，焊接区的风速应加以限制。

风速在2m/s以上时，应设置防风装置，对焊接现场进行保护。

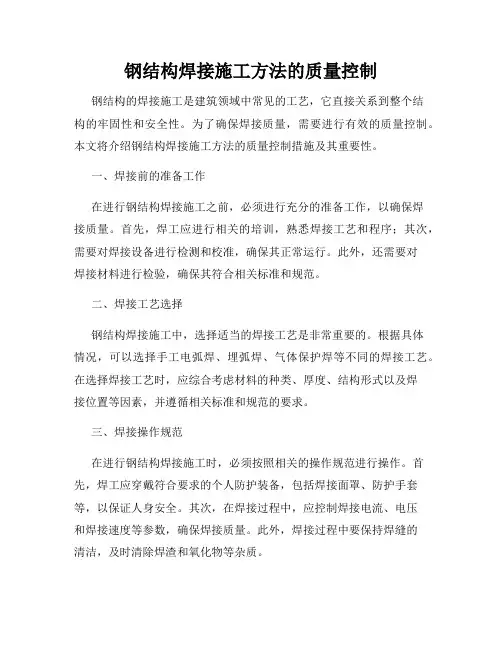

钢结构焊接施工方法的质量控制钢结构的焊接施工是建筑领域中常见的工艺，它直接关系到整个结构的牢固性和安全性。

为了确保焊接质量，需要进行有效的质量控制。

本文将介绍钢结构焊接施工方法的质量控制措施及其重要性。

一、焊接前的准备工作在进行钢结构焊接施工之前，必须进行充分的准备工作，以确保焊接质量。

首先，焊工应进行相关的培训，熟悉焊接工艺和程序；其次，需要对焊接设备进行检测和校准，确保其正常运行。

此外，还需要对焊接材料进行检验，确保其符合相关标准和规范。

二、焊接工艺选择钢结构焊接施工中，选择适当的焊接工艺是非常重要的。

根据具体情况，可以选择手工电弧焊、埋弧焊、气体保护焊等不同的焊接工艺。

在选择焊接工艺时，应综合考虑材料的种类、厚度、结构形式以及焊接位置等因素，并遵循相关标准和规范的要求。

三、焊接操作规范在进行钢结构焊接施工时，必须按照相关的操作规范进行操作。

首先，焊工应穿戴符合要求的个人防护装备，包括焊接面罩、防护手套等，以保证人身安全。

其次，在焊接过程中，应控制焊接电流、电压和焊接速度等参数，确保焊接质量。

此外，焊接过程中要保持焊缝的清洁，及时清除焊渣和氧化物等杂质。

四、焊接质量检验焊接施工完成后，必须进行焊接质量的检验。

焊接质量检验的方法包括目测检验、尺寸测量、焊缝检测等。

目测检验主要是通过肉眼观察焊缝的外观，包括焊缝的形状、尺寸、表面是否平整等。

尺寸测量是通过测量工具对焊缝的尺寸进行测量，以检查焊缝是否符合要求。

焊缝检测可以使用无损检测技术，如超声波检测、X射线检测等，以排除焊接缺陷。

五、焊接记录与档案管理为了追溯焊接质量并进行质量管理，应建立完善的焊接记录和档案管理体系。

焊接记录中应包括焊工的姓名、焊接材料的批次、焊接工艺参数等信息，以便于后期追溯和分析。

焊接档案应包括焊接施工图纸、焊接工艺规程、焊接检验报告等相关文件。

六、培训与技能提升为了提高钢结构焊接施工的质量控制水平，需要进行焊工的培训和技能提升。

焊接工程质量控制点及控制措施引言焊接工程质量控制对于保证结构件的完整性、安全性和使用寿命具有重要意义。

本文从七个方面深入探讨了焊接工程的质量控制点及相应的控制措施，旨在为焊接工程实践提供指导和参考。

正文一、焊接人员资质认证：焊接人员应具备相应的资质认证，确保其技能和知识符合行业标准。

培训与考核：定期对焊接人员进行技能培训和考核，确保其技术水平持续符合要求。

操作熟练度：保证焊接人员熟悉各种焊接工艺，具备处理复杂焊接问题的能力。

二、焊接设备设备选择：根据焊接需求选择合适的焊接设备，确保设备性能稳定、技术先进。

设备维护：建立焊接设备维护制度，定期检查、保养设备，确保设备正常运行。

设备校准：对焊接设备的各项参数进行定期校准，确保焊接质量的稳定性。

三、焊接材料材料质量：严格控制焊接材料的质量，确保材料性能符合设计要求。

材料存储：合理规划材料存储环境，防止材料受潮、锈蚀等影响质量的因素。

材料检验：对进场的焊接材料进行严格检验，防止不合格材料流入焊接工序。

四、焊接工艺工艺评定：对不同的焊接工艺进行评定，确保其满足工程需求。

工艺参数：严格控制焊接工艺参数，如电流、电压、焊接速度等，确保参数在合理范围内。

工艺执行：加强焊接过程中的工艺监督，确保工艺得到准确执行。

五、焊接环境环境要求：明确焊接环境的要求，如温度、湿度、风速等，确保环境条件有利于焊接质量的稳定。

环境监测：在焊接过程中对环境进行实时监测，及时调整不利条件。

环境管理：建立焊接环境管理制度，对不符合要求的环境条件进行整改。

六、焊缝检验检验标准：明确焊缝的检验标准，如外观质量、无损检测等，确保焊缝质量得到全面评价。

检验方法：根据焊缝类型和检验标准选择合适的检验方法，提高检验的准确性和可靠性。

检验频次：合理安排焊缝的检验频次，既不过度检验造成资源浪费，也不漏检导致质量风险。

七、质量记录记录内容：明确质量记录的内容和格式，确保记录的信息完整、准确。

记录管理：建立质量记录管理制度，规定记录的保存、查阅等管理要求。

钢结构工程施工焊接规范第一章概述1.1 整体概况为了保障钢结构工程的质量和安全，根据国家有关标准和规范，制定本规范。

本规范适用于钢结构工程的焊接工艺和质量控制，包括焊接工程的准备工作、操作规程、验收标准等内容。

钢结构工程包括钢结构框架、钢板、钢梁、钢柱等构件的焊接工作。

1.2 规范适用范围本规范适用于钢结构工程的焊接工艺和质量控制，包括焊工的培训、证书要求等。

不适用于特殊焊接工程，如高压焊接、危险品焊接等。

第二章焊接工艺2.1 焊接工艺选择在选择焊接工艺时，应根据钢结构的具体情况和要求，选择合适的焊接方法和设备。

一般情况下，常用的焊接方法有手工电弧焊、气体保护焊、埋弧焊等。

2.2 焊接设备要求焊接设备应符合国家标准和规范的要求，保证焊接质量和安全。

操作人员应定期对焊接设备进行检查和维护，确保设备良好的工作状态。

2.3 焊接材料要求焊接材料应符合国家标准和规范的要求，保证焊接接头的强度和密封性。

焊接材料应存放在干燥的环境中，防止潮湿造成焊接质量问题。

第三章焊接操作规程3.1 焊接前准备焊接前应对构件进行清洁处理，去除油污和杂物。

留有焊缝时，应进行模板定位和预热工作。

检查焊接设备和焊接材料，确保良好的工作状态。

3.2 焊缝焊接按照工艺要求进行焊接操作，控制焊接电流、电压、焊接速度等参数，确保焊接接头质量。

焊接过程中应注意控制热量，防止焊接变形和裂纹的产生。

3.3 焊接收尾焊接完成后，应对焊接接头进行除渣、打磨等处理，保证焊接接头的平整度和美观度。

检查焊缝是否完整、密实，符合设计要求。

第四章质量控制4.1 焊接质量检测焊接接头应进行焊缝探伤、拉伸试验、硬度检测等质量检测，确保焊接质量符合要求。

未达标的接头应及时修补或重新焊接。

4.2 焊接质量验收焊接工程验收应依据国家标准和规范的要求进行，验收标准应明确、标准化。

验收人员应具备相关的资质和经验，确保验收结果的可靠性。

第五章安全措施5.1 焊接作业安全焊接作业应符合国家有关的安全规范和标准，保证焊接人员的人身安全。

钢结构施工质量验收规范gb50205-2020法律分析：下文法律依据是钢结构施工质量验收规范gb50205-2020，你可以仔细查阅。

法律依据：《钢结构工程施工质量验收标准GB 50205- 2020》1.0.1为加强建筑工程质量管理,统一钢结构工程施工质量的验收,保证钢结构工程质量,制定本标准。

1.0.2本标准适用于工业与民用建筑及构筑物的钢结构工程施工质量的验收。

1.0.3 本标准应与现行国家标准《建筑工程施工质量验收统一标准》GB 50300配套使用。

1.0.4钢结构工程施工质量的验收除应符合本标准外,尚应符合国家现行有关标准的规定。

钢结构安全规范是什么一、严把材料关,材料的质量直接决定钢结构厂房以后的使用安全及使用寿命。

二、严把人员素质关,高素质的人才,对于钢结构房屋的建设,方能有最大化有效的保障。

三、钢柱的安装,这是钢结构厂房的基础之一,只有基础打好,对于后续的安装才会更加的有帮助。

四、钢结构的连接,保证钢结构安全有效的进行,保证以后使用厂房的一个安全性。

五、预埋地脚螺栓偏位,最大化的发挥钢结构厂房的一个大跨度作用。

六、构件拼装偏差,以便保证钢结构厂房的顺利施工。

七、钢结构厂房防火,使钢结构厂房的一个使用安全性,以及耐久度都大为的提高。

八、钢结构防腐可以有效的防止室外受到风雨等自然力的侵蚀,生锈老化等现象,延长钢结构厂房的使用寿命。

九、钢结构屋面防水,更好更为规范的保证钢结构厂房出租的工作效率的持久性。

钢结构从制作安装验收有哪些标准和规范钢结构工程施工规范基本规定：1、钢结构工程施工单位应具备相应钢结构工程施工资质并应安全、质量环境管理体系2、钢结构工程实施前应经施工单位技术负责审批施工组织设计、与其配套专项施工案等技术文件并按关规定报送监理工程师或业主代表；重要钢结构工程施工技术案安全应急预案应组织专家评审3、钢结构工程施工技术文件承包合同技术文件施工质量要求低于本规范现行家标准《钢结构工程施工质量验收规范》GB 50205 关规定4、钢结构工程制作安装应满足设计施工图要求施工单位应设计文件进行工艺性审查；需要修改设计应取原设计单位同意并应办理相关设计变更文件5、钢结构工程施工及质量验收应使用效计量器具各专业施工单位监理单位应统计量标准6、钢结构施工用专用机具工具应满足施工要求且应合格检定效期内7、钢结构施工应按列规定进行质量程控制：（1）原材料及品进行进场验收；凡涉及安全、功能原材料及半品按相关规定进行复验见证取、送；（2）各工序按施工工艺要求进行质量控制实行工序检验；（3）相关各专业工种间进行交接检验；（4）隐蔽工程封闭前进行质量验收8、本规范未涉及新技术、新工艺、新材料新结构首使用应进行试验并应根据试验结确定所必须补充标准且应经专家论证钢结构焊接施工规范钢结构焊接规范钢结构从下料、组对、焊接、检验等工艺钢结构手工电弧焊焊接施工工艺标准依据标准：《建筑工程施工质量验收统一标准》 GB50300-2001《钢结构工程施工质量验收规范》 GB50205-2001《钢焊缝手工超声波探伤方法和探伤结果分级法》GB11345《钢熔化焊对接接头射线照相和质量分级》GB3323《焊接球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.1《螺栓球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.2《建筑钢结构焊接技术规程》JGJ811、范围本工艺标准适用于一般工业与民用建筑工程中钢结构制作与安装手工电弧焊焊接工程。

钢结构工程施工工艺流程及焊缝质量分级钢结构是现代建筑工程中较普通的结构形式之一。

钢结构工程是以钢材制作为主的结构，主要由型钢和钢板等制成的钢梁、钢柱、钢桁架等构件组成，各构件或部件之间通常采用焊缝、螺栓或铆钉连接。

钢结构工程具有钢结构自重较轻、钢结构工作的可靠性较高、钢材的抗振（震）性、抗冲击性好；钢结构制造的工业化程度较高、钢结构可以准确快速地装配、钢结构室内空间大、容易做成密封结构；、钢结构易腐蚀的特点。

广泛应用于大型厂房、桥梁、场馆、超高层等领域。

当然，我国的人民大会堂钢屋架，北京和上海等地的体育馆的钢网架，陕西秦始皇兵马佣陈列馆的三铰钢拱架和北京的鸟巢等都是采用钢结构制造的。

钢结构工程施工工艺流程一、钢结构工程1、钢结构手工电弧焊焊接工艺流程作业准备→电弧焊接(平焊、立焊、横焊、仰焊) →焊缝检查2、扭剪型高强螺栓连接工艺流程：作业准备→选择螺栓并配套→接头组装→安装临时螺栓→安装高强螺栓→高强螺栓紧固→检查验收3、大六角高强度螺栓连接工艺流程：作业准备→接头组装→安装临时螺栓→安装高强螺栓→高强螺栓紧固→检查验收4、钢屋架制作工艺流程：加工准备及下料→零件加工→小装配(小拼) →总装配(总拼) →屋架焊接→支撑连接板，檩条、支座角钢装配、焊接→成品检验→除锈、油漆、编号5、钢屋架安装工艺流程：作业准备→屋架组拼→屋架安装→连接与固定→检查、验收→除锈、刷涂料6、钢网架结构拼装工艺流程：作业准备→球加工及检验→杆加工及检验→小拼单元→中拼单元→焊接→拼装单元验收7、钢网架结构安装工艺流程：放线、验线→安装下弦平面网络→安装上弦倒三角网络→安装下弦正三角网络→调整、紧固→安装屋面帽头→支座焊接、验收8、焊接球地面安装高空合拢法工艺流程：放线、验线→安装平面网格→安装立体网格→安装上弦网格→网架整体提升→网架高空合拢→网架验收9、钢结构防腐涂装工艺流程：基面清理→底漆涂装→面漆涂装→检查验收10、钢结构防火涂料涂装工艺流程：作业准备→防火涂料配料、搅拌→喷涂→检查验收。

钢结构构件焊接施工工艺和质量控制措施1) GS-20Mn5N 、Q345B 材料的焊接工艺作为当前大型钢工程中常用的材料之一，GS-20Mn5（N 或V ）近几年得到广泛的应用，相关的建筑铸钢节点技术规程也在制定之中，下面介绍GS-20Mn5及Q345B 间有关的焊接工艺。

2) 铸钢件、Q345B 钢力学性能、化学成份和焊接工艺参数分析GS-20Mn5铸钢组织类型为珠光体，微观组织表现为各向同性；Q345B 钢管微观组织成纤维状，表现为各向异性。

其合金元素含量、力学性能也存在着差异，两者之间焊接容易引起的组织和力学性能的不均匀性、界面组织的不稳定性等。

1、焊接工艺参数分析1.1碳当量的计算作为估算钢材焊接性的重要指标之一， Q345B 的碳当量CE （％）根据国际焊接学会(IIW) 推荐的适应于中高强度的非调质低合金高强度钢公式，计算如下：CE (%)=C+ 6Mn+ 5V Mo Cr ++ + 15Ni Cu +（%）≈0.38~0.39（%）根据日本JIS 标准，计算铸钢GS-20Mn5低碳调质低合金高强度钢的碳当量CE （％）：CE(%)=C+Mn/6+Si/24+Ni/40+Cr/5+Mo/4+V/14(%)≈0.39~0.41%根据经验以及中国焊接学会《焊接手册》中相关工艺资料介绍，可知铸钢GS-20Mn5和Q345B 在焊接时存在一定的淬硬和产生焊接冷裂纹倾向, 故焊接时应采取预热、控制线能量、后热缓冷或消除扩散氢等工艺措施。

1.2预热温度和后热温度Q345B 钢和GS-20Mn5铸钢在焊接冷却过程中，热影响区容易形成淬火组织-马氏体，使近缝区的硬度提高，塑性下降，结果导致焊后出现裂纹，GS-20Mn5铸钢由于壁厚较厚，容易出现根部裂纹；Q345B 钢的焊接裂纹则主要是冷裂纹。

根据AWS D1.1《钢结构焊接规范》的规定，焊接结构用低合金铸钢最低预热温度为150℃，后热温度定为200-220，当操作地点环境温度低于常温时（高于0℃），应提高预热温度15~25℃。

钢结构焊接规范钢结构从下料、组对、焊接、检验等工艺钢结构手工电弧焊焊接施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001 《钢结构工程施工质量验收规范》《钢焊缝手工超声波探伤方法和探伤结果分级法》GB11345 《钢熔化焊对接接头射线照相和质量分级》GB3323 《焊接球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.1 《螺栓球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.2 《建筑钢结构焊接技术规程》JGJ81 1、范围本工艺标准适用于一般工业与民用建筑工程中钢结构制作与安装手工电弧焊焊接工程。

、施工准备 2.1材料及主要机具 2.1.1电焊条：其型号按设计要求选用，必须有质量证明书。

按要求施焊前经过烘焙。

严禁使用药皮脱落、焊芯生锈的焊条。

设计无规定时，焊接Q235钢时宜选用E43系列碳钢结构焊条；焊接16Mn钢时宜选用E50系列低合金结构钢焊条；焊接重要结构时宜采用低氢型焊条（碱性焊条）。

按说明书的要求烘焙后，放入保温桶内，随用随取。

酸性焊条与碱性焊条不准混杂使用。

引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。

主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、石棉条、测温计等。

作业条件熟悉图纸，做焊接工艺技术交底。

施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。

现场供电应符合焊接用电要求。

环境温度低于0℃，对预热，后热温度应根据工艺试验确定。

、操作工艺3.1工艺流程：作业准备→电弧焊接（平焊、立焊、横焊、仰焊）→焊缝检查。

3.2钢结构电弧焊接：平焊选择合格的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。

清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。

烘焙焊条应符合规定的温度与时间，从烘箱中取出的焊条，放在焊条保温桶内，随用随取。

钢结构焊接质量控制一、引言钢结构焊接是建造和工程领域中常见的连接方法，焊接质量的控制对于确保结构的安全和可靠性至关重要。

本文将详细介绍钢结构焊接质量控制的标准格式。

二、焊接质量控制标准格式1. 质量控制目标钢结构焊接质量控制的目标是确保焊接接头的强度、密封性和可靠性，以满足设计和规范要求，同时保证施工过程的安全性。

2. 质量控制步骤（1）焊接前准备- 确认焊接材料的合格证书和焊接工艺规程的适合性。

- 检查焊接设备的状态，确保其正常工作。

- 清理焊接表面，确保无油污、锈蚀等杂质。

（2）焊接过程控制- 严格按照焊接工艺规程进行操作，包括预热温度、焊接电流、焊接速度等参数的控制。

- 监控焊接过程中的温度和变形情况，及时调整焊接参数以保证焊缝的质量。

- 采用合适的焊接方法和技术，如手工电弧焊、气体保护焊等。

（3）焊接后处理- 进行焊缝的非破坏性检测，如超声波检测、射线检测等，以评估焊接质量。

- 对焊缝进行必要的后处理，如去除焊渣、砂磨、喷涂防腐等。

3. 质量控制指标（1）焊缝质量- 焊缝的外观应平整、光滑，无裂纹、气孔、夹渣等缺陷。

- 焊缝的尺寸和形状应符合设计和规范要求。

（2）焊接强度- 焊缝的强度应满足设计要求，通过拉伸试验、弯曲试验等进行检测。

（3）焊接密封性- 焊缝应具有良好的密封性，通过气密性测试进行检测。

4. 质量控制记录（1）焊接工艺规程- 编制焊接工艺规程，包括焊接材料、焊接方法、焊接参数等信息。

- 对焊接工艺规程进行审核和批准，并进行相应的修订和更新。

（2）焊接记录- 记录焊接过程中的关键参数，如焊接材料批号、焊接电流、焊接速度等。

- 记录焊接过程中的检测结果，如焊缝的尺寸、形状、质量等。

（3）焊接检验报告- 编制焊接检验报告，包括焊接质量评估、焊接缺陷分析、焊接强度测试结果等。

三、结论钢结构焊接质量控制是确保结构安全和可靠性的重要环节。

本文介绍了钢结构焊接质量控制的标准格式，包括质量控制目标、质量控制步骤、质量控制指标和质量控制记录。

钢结构工程质量监理要点钢结构工程质量监理要点1钢结构施工监理措施1.1对于钢结构在构件制作、运输、拼装、吊装、支撑就位、焊接、检测、除锈、涂层等环节，监理要重点控制，做到项目有规划、专业有细则、工作有程序、施工环节有措施，环环相扣。

1.2选派责任心强、具有钢结构建造经验的监理人员担任钢结构项目的监理，必要时根据工程需要选派公司及部门的专家及时解决工程中出现的各类疑难问题。

1.3为了保证整体工程质量和安全，按照经批准实施的钢结构施工方案精心落实各个环节的每一道工序，高标准、严要求、勤检查，做到质量预控，过程旁站；从构件的材料、图纸翻样、编号、加工、制作、工厂监造、按计划运输进场、现场堆放拼装、整体或局部吊装、支撑就位、节点焊接等工序要严格按设计规定、质量标准、规范要求进行全过程、全面的监理，主动协调设计、施工、安装各方面在规定的时间，按照所要求的质量标准，实现从图纸向实物的完整转化。

1.4对原材料进行力学性能和可焊性检验，严把质量关；对焊接试件做焊接性能检验；重点对施焊人员和条件进行认真控制，以保证焊接质量和安全；整体或局部吊装要先审查其方案是否满足工程质量、安全要求，保证工序顺序合理和进度；对定位、整体稳定性、风速影响、挠度值进行严格检查和控制，采取跟踪测量手段进行旁站监理；在焊接过程中不断检测每一道工序和焊接步骤，采取旁站措施检查、观察、敲打以及无损探伤手段进行监理；重点在于高空施焊、仰焊等焊接工艺的施工质量控制，前提是确保整体质量、整体稳定。

1.5要在以下环节进行重点控制：1.5.1构件在运输或堆放时易发生变形，因此要在构件制作焊接时、运输过程中、堆放阶段，采取防止变形的控制措施，利用焊缝量规、测量工具、拉线等手段检查，若发现有变形的情况及时采取针对性的矫正办法进行处理；1.5.2在进行构件拼装、焊接时，应防止扭曲、变形、起拱误差、位移尺寸偏差、安装挠度误差、失稳等缺陷；对拼接工艺、缝隙量、构件尺寸和角度、起拱数值、高空拼装时的支撑受力状态、焊缝布置情况、焊接顺序、温度及阴阳面温差引起的热胀冷缩、构件自重下垂偏差、焊接累积偏差、同步升降的速度偏差等方面进行多层次的控制，利用检查和测量手段对容易出现的各种偏差过程进行及时的跟踪、校正和监控，采取预防措施及有效的方法控制偏差，如采用合理的焊接顺序、正确的操作方法、充分考虑环境因素的影响、拼接间隙、材质板厚的区别、预热程度差异以及必要的试验结果以确定构件连接的最佳方式。

提高焊接效率与加强焊接质量管理与控制焊接工艺主要包括手工电弧焊、熔化极气体保护电弧焊、非熔化极气体保护电弧焊、电渣焊、电阻焊、钎焊、气焊等几种方法，多用于工业、民用、船舶、发电、航天、电子等行业的管道、钢结构、船体、制造等工程。

焊接的质量好坏直接关系到产品的外观、承受压力等参数是否达到标准要求，就是产品合格与否的关键所在。

在机电安装行业，主要涉及焊接工艺的有支架、钢结构、管道、压力容器、设备配管、水箱等工程。

为了提高机电安装工程的整体工程质量，作为整体工程的一个小分项工程——焊接工程，就必须要提高焊接效率，同时要加强质量管理与过程控制，从而提升焊接工艺的工程质量，为整体工程验收、评杯、评奖打好基础。

首先，提高焊接效率是焊接工艺的第一要素。

那如何提高焊接效率呢？第一，要有先进的焊接设备及辅助装置，电焊、氧炔焊、氩弧焊、氩电联焊等焊接工艺都需要有完整可靠安全的设备保证。

有了优良的焊接设备，接着就需要会熟练操作的具有焊接资格证的焊工，他们通过学习培训、素质教育、考试等一系列岗前培训，具备了焊工必备的技术与素质，通过几年甚至几十年的工作积累，获得了丰厚的实践经验，这又是一个焊接质量与效率的根本保证。

第三，焊接操作步骤的合理优化选择，从而提高焊接效率，主要体现在以下方面：（1）焊接过程中，多采用必须的焊接辅助装置、辅助板、良好的固定夹具和夹持设备等；（2）确保采用恰当的焊接速度、焊接电流、焊接电压；（3）在较大焊接电流下采用大尺寸焊条；（4）应尽量采用在平焊位置进行焊接，因为采用仰焊或立焊费用要贵一些，速度要慢一些；（5）如有可能应采用最高焊接速度在平焊位置对角焊缝进行焊接；（6）采用低氢型焊条消除或降低预热温度；（7）在各部件无拘束应力方向进行焊接；（8）采用合适的焊接工艺措施以消除电弧偏吹现象；（9）对在冷却条件下极易产生收缩的接头先进行焊接。

（10）采用自动焊接设备焊接角焊缝接头时，调整焊缝位置可以在接头的根部获得良好的熔深，并且不会影响焊缝的强度，水平板在水平方向30°的角焊缝位置焊接和垂直板在水平方向60°的角焊缝位置焊接；（11）采用半自动或全自动焊接方法更加有利于获得良好的熔深和均匀的熔敷金属，（12）气体保护焊接与焊缝冷却处理方法的采用等。

钢结构手工电弧焊焊接工艺一、引言手工电弧焊是一种常用的钢结构连接方式，也是施工现场常用的一种焊接方式。

本文将介绍手工电弧焊焊接工艺的一些基本知识和操作要点，以帮助施工人员更好的掌握该技术。

二、手工电弧焊手工电弧焊是利用电弧产生高温、高能量的特性，将焊条和被焊材料熔化并连接的过程。

手工电弧焊接的优点是焊接速度快，焊接质量高，适用性广，容易操作。

在施工现场，需要使用的设备有电焊机、焊条以及相关的劳保用品。

三、钢结构手工电弧焊焊接工艺1. 焊接前的准备焊接前，需要对被焊材料进行处理，将其表面的油污、锈蚀等杂质清理干净，以保证焊接接头的质量。

同时，需要选择适当的焊接位置和焊接方向，以提高焊接效率和质量。

焊接前还要检查电焊机、焊接电缆和焊接枪是否完好。

2. 焊接操作在焊接过程中，需要将焊枪对准焊缝，产生电弧，并同时加入焊条，进行焊接。

焊接时需要控制焊接电流大小和移动焊枪的速度，以保证焊接质量。

同时，需要不断调节焊接电流大小和焊接速度，以适应不同的焊接材料和厚度。

3. 焊接后的处理焊接完成后，需要进行表面清理和打磨，以使焊缝的外观平整美观。

同时，需要进行焊缝的检查和测试，以保证焊接强度和质量。

对于不合格的焊接接头，需要及时进行修补，直到符合要求为止。

四、注意事项1.在使用焊接设备时，应注意电源的安全和操作规程，以免发生电击等事故。

2.焊接时应注意防护，戴好劳保用品，尽量避免观看焊弧，免受紫外线辐射的危害。

3.应严格按照焊接工艺规程进行焊接操作，焊接材料和设备应符合规定标准，并及时进行检查和维护。

4.焊接前需要对被焊材料进行处理，焊接过程中需要控制焊接电流大小和移动焊枪的速度，焊接后需要进行表面清理和打磨，以保证焊接质量。

五、总结钢结构手工电弧焊焊接工艺是一种常用的钢结构连接方式，需要掌握一定的焊接知识和操作技巧。

在施工现场应注意安全和防护，严格按照焊接工艺规程进行操作，以保证焊接质量和工程安全。
