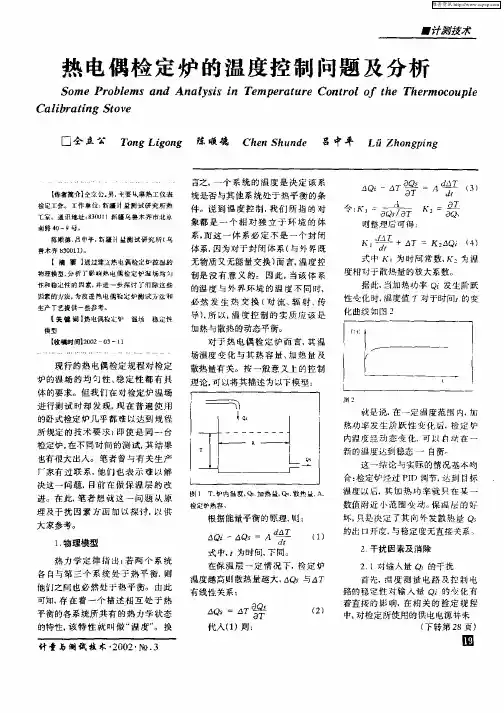

热电偶检定炉的温度控制问题及分析
Some Problems and Analysis in Temperature Control of the Thermocouple
Calibrating Stove
□仝立公 Tong Ligong 陈顺德 Chen Shunde 吕中平 L üZhongping
【作者简介】仝立公,男,主要从事热工仪表检定工作。
工作单位:新疆计量测试研究所热工室。
通讯地址:830011新疆乌鲁木齐市北京南路40-9号。
陈顺德、吕中平,新疆计量测试研究所(乌鲁木齐830011)。
【摘要】通过建立热电偶检定炉控温的物理模型,分析了影响热电偶检定炉温场均匀性和稳定性的因素,并进一步探讨了消除这些因素的方法,为改进热电偶检定炉测试方法和生产工艺提供一些参考。
【关键词】热电偶检定炉 温场 稳定性 模型
【收稿时间】2002-03-11
现行的热电偶检定规程对检定炉的温场的均匀性、稳定性都有具体的要求。
但我们在对检定炉温场进行测试时却发现,现在普遍使用的卧式检定炉几乎都难以达到规程所规定的技术要求;即使是同一台检定炉,在不同时间的测试,其结果也有很大出入。
笔者曾与有关生产厂家有过联系,他们也表示难以解决这一问题,目前在做保温层的改进。
在此,笔者想就这一问题从原理及干扰因素方面加以探讨,以供大家参考。
1.物理模型
热力学定律指出:若两个系统各自与第三个系统处于热平衡,则他们之间也必然处于热平衡。
由此可知,存在着一个描述相互处于热平衡的各系统所共有的热力学状态的特性,该特性就叫做“温度”。
换
言之,一个系统的温度是决定该系
统是否与其他系统处于热平衡的条
件。
说到温度控制,我们所指的对象都是一个相对独立于环境的体系,而这一体系必定不是一个封闭体系,因为对于封闭体系(与外界既无物质又无能量交换)而言,温度控制是没有意义的。
因此,当该体系的温度与外界环境的温度不同时,必然发生热交换(对流、辐射、传导),所以,温度控制的实质应该是加热与散热的动态平衡。
对于热电偶检定炉而言,其温场温度变化与其热容量、加热量及散热量有关。
按一般意义上的控制理论,可以将其描述为以下模型:
根据能量平衡的原理,则:
ΔQi -ΔQs =A d Δ
T
dt
(1)
式中,t 为时间,下同。
在保温层一定情况下,检定炉
温度越高则散热量越大,ΔQs 与ΔT 有线性关系:
ΔQs =ΔT 9Qs
9T
(2)
代入(1)则:
ΔQi -ΔT 9Qs 9T =A d Δ
T
dt (3)
令:K 1=A 9Qs/9T K 2=
9T
9Qs 则整理后可得:
K 1d ΔT dt
+ΔT =K 2ΔQi
(4)
式中K 1为时间常数,K 2为温度
相对于散热量的放大系数。
据此,当加热功率Qi 发生阶跃性变化时,温度值T 对于时间t 的变化曲线如图2。
就是说,在一定温度范围内,加热功率发生阶跃性变化后,检定炉内温度经动态变化,可以自动在一新的温度达到稳态—自衡。
这一结论与实际的情况基本吻合:检定炉经过PID 调节,达到目标温度以后,其加热功率就只在某一数值附近小范围变动。
保温层的好坏,只是决定了其向外发散热量Qs 的出口开度,与稳定度无直接关系。
2.干扰因素及消除2.1对输入量Qi 的干扰
首先,温度测量电路及控制电路的稳定性对输入量Qi 的变化有着直接的影响,在相关的检定规程中,对检定所使用的供电电源并未
(下转第28页)
