导轨直线度检测的方法及工具1. 通过使用激光对导轨进行扫描，可以得到高精度的直线度检测数据。
2. 利用光学显微镜和数字影像处理技术，可以实现对导轨的直线度检测。
3. 使用激光干涉仪器对导轨进行测试，可以获得直线度的精确度信息。
4. 利用高精度的电子测量仪器，可以进行导轨直线度的快速检测。
5. 基于摄像头成像技术设计的导轨直线度检测仪，可以满足不同工件的直线度要求。
6. 使用应变片传感器结合数据采集系统，可以对导轨的直线度进行高精度测量。
7. 利用高精度的连接轴进行导轨的直线度测试，可以获得真实可靠的检测数据。
8. 采用数控机械加工中心进行导轨的直线度检测，可以实现高效率和高精度的检测。
9. 利用光栅尺或线性位移传感器进行导轨直线度的在线监测，可以提升生产线的稳定性。
10. 基于图像处理技术设计的导轨直线度检测软件，可以实现自动化的检测和分析。
11. 通过激光投影仪对导轨进行检测，可以实现对直线度的高精度测量。
12. 利用激光干涉仪和激光测距仪结合进行导轨的直线度检测，可以提高测试的准确性。
13. 基于感应原理的导轨直线度检测装置，可以实现对导轨直线度的非接触式检测。
14. 利用振动传感器和数据采集系统，可以实现对导轨直线度的动态检测。
15. 基于机器视觉技术开发的导轨直线度检测系统，能够实时获取导轨的直线度数据并进行分析。
16. 利用光电编码器对导轨进行直线度测量，可以得到高分辨率的检测结果。
17. 采用多点测量法对导轨直线度进行检测，可以有效避免测量误差的影响。
18. 利用电子水准仪结合自动化测量系统，可以实现对导轨直线度的全方位检测。
19. 基于三坐标测量机设计的导轨直线度检测夹具，可以提高检测的稳定性和准确性。
20. 利用微型惯性导航系统对导轨进行直线度检测，可以实现高速运动状态下的测量。
21. 基于电容式传感器开发的导轨直线度检测设备，可以实现高灵敏度的检测。
22. 利用激光测量仪进行导轨直线度的取样检测，可以有效降低人为误差。
水平仪的使用（作者未知）一、水平仪的使用和读数水平仪是用于检查各种机床及其它机械设备导轨的不直度、机件相对位置的平行度以及设备安装的水平位置和垂直位置的仪器。
水平仪是机床制造、安装和修理中最基本的一种检验工具。
一般框式水平仪的外形尺寸是200×200mm，精度为0.02/1000。
水平仪的刻度值是气泡运动一格时的倾斜度，以秒为单位或以每米多少毫米为单位，刻度值也叫做读数精度或灵敏度。
若将水平仪安置在1米长的平尺表面上，在右端垫0.02毫米的高度，平尺倾斜的角度为4秒，此时气泡的运动距离正好为一个刻度。
如图:1计算如下:水平仪连同平尺的倾斜角α的大小可以从下式中求出:由tgα= = =0.00002 则α=4秒从上式可知0.02/1000精度的框式水平仪的气泡每运动一个刻度，其倾斜角度等于4秒，这时在离左端200mm处(相当于水平仪的1个边长)，计算平尺下面的高度H1为:tgα= =0.00002 H1=tgα×L1=0.00002×200=0.004(mm)由上式可知，水平仪气泡的实际变化值与所使用水平仪垫铁的长度有关。
假如水平仪放在500mm长的垫铁上测量机床导轨，那么水平仪的气泡每运动1格，就说明垫铁两端高度差是0.01mm。
另外，水平仪的实际变化值还与读数精度有关。
所以，使用水平仪时，一定要注意垫铁的长度、读数精度以及单独使用时气泡运动一格所表示的真实数值。
由此得知，水平仪气泡运动一格后的数值，是根据垫铁的长度来决定的。
水平仪的读数，应按照它的起点任意一格为0。
气泡运动一格计数为1，再运动一格计数为2，以此进行累计。
在实际生产中对导轨的最后加工，无论采用磨削、精磨还是手工刮研，多数导轨都是呈单纯凸或单纯凹的状态，机床导轨的直线度产生性也是少见的(加工前的导轨会有性的现象)。
测量导轨时，水平仪的气泡一般按照一个方向运动，机床导轨的凸凹是由水平仪的移动方向和该气泡的运动方向来确定。
第58卷0引言导轨广泛应用于机床设备、输送装置、铁轨等领域。
直线度是导轨非常重要的技术指标,它是指被测导轨实际线对其理想直线的变动量。
导轨直线度误差是形状误差之一[1]。
设备的准确性、可靠性和稳定性都与导轨的直线度高低相关,因此有必要对其进行精确测量。
目前,测试导轨直线度的方法很多,一般有4种方法,分别为水平仪测量法、自准直仪测量法、钢丝和显微镜测量法、激光干涉仪测量法[2]。
本文利用以上4种方法分别测量某导轨的直线度。
其中,水平仪测量法是一种传统的直线度测量方法,其优点是操作简单,使用方便,而且成本较低,缺点是其测量精度较低,需要图解法求解导轨直线度误差,数据的采集和分析很容易出错,不易测量超长导轨的直线度[3];自准直仪测量法的精度相对水平仪测量法有所提高,测量精度为5μm /m 。
此外,由于测试光线在空气中并非绝对准直,测量范围越大,其偏差就越大,不适用于超高精度导轨直线度的测试要求[4];用钢丝和显微镜法测量直线度简单、易操作、读数直观、准确和成本低[5];激光追踪仪测量导轨直线的优点为可测量距离大且测试精度高,一般可到达0.4μm /m ,缺点是在测量超长导轨时,由于光路过长,空气扰动、振动等一系列因素将会对测量产生很大的影响,且该方法的数据处理和运算等比较复杂,因此很难高精度地完成对超长导轨直线度的测量[1]。
收稿日期:2022-09-28;修订日期:2022-10-23作者简介:井溢涛(1985—),男,工程师,从事机械制造工艺技术研究。
E-m ai l :j i ngyi t ao1012@导轨直线度的几种检测方法井溢涛(济南铸锻所检验检测科技有限公司,山东济南250399)摘要:导轨作为机床的一个部件,起到支承和导向作用,主要用于机床的床身、立柱、滑台上。
导轨的几何精度影响工件的表面粗糙度、尺寸精度和形状精度。
本文利用框架水平仪测量法、自准直仪测量法、钢丝和显微镜测量法以及激光跟踪仪测量法四种方法检测同一导轨的直线度,并总结了四种检测方法的适用范围。
东莞锐翼智能装备有限公司文件编号：RY-QC-01直线模组检验作业指导书版本：A0
一.目的：为了本公司直线模组符合客户质量要求.
二.使用检验设备：带表卡尺、数显高度仪、噪音仪、杠杆千分表、卷尺
三.检验步骤：
1.根据图纸要求检验型材基座加工尺寸：孔距、平行度、平面度、等高度、长度、宽度、加工利边去除毛刺与倒角、外观是否符合要求.
2.根据图纸要求检验线性滑轨（导轨）平行度、孔距、外观是否符合要求.
3.根据图纸要求检验线性丝杆直线度，同心度、外观.
4.检验以基准侧导轨为基准，用百分表校正从动侧导轨位置使之平行，将落地依次紧固。
平度度≦
0.03mm.检验直线导轨的直线度，平行度。
直线度2m≦0.02mm,平行度2m≦0.04mm.如图
5.检验滚珠丝杆电机连接端跳动，检验轴向间隙，符合要求后将各处连接螺丝锁紧.
6.装上电机运行检验顺畅度、噪音是是否符合要求.噪音小于或等于70分贝（要根据客户要求）
7.根据图纸要求检验模组等高、平面度是否符合要求.。
外检科检验标准手册检验标准编号SHWJ-001 标准类别形位公差类引用标准GB 1958-80标准种类通用标准序号检测项目检验标准检验手段检验方法示意图1直线度“—”按图纸要求（一）平台、塞尺、刀口尺一、平面类零部件直线度检测方法：1、将零件表面清理干净，去除尖角毛刺。
2、将刀口尺或直尺与被测面直接接触并靠紧，此时平尺与被测面之间的最大间隙即为该检测面的直线度误差。
3、用塞尺检测4、移动刀口尺，按此方法检测若干条素线，取其中最大误差值作为该件的直线度误差。
刀尺塞尺刀尺移动方向被测外检科检验标准手册检验标准编号1 标准类别形位公差类引用标准GB 1958-80标准种类通用标准序号检测项目检验标准检验手段检验方法示意图编制审核审定批准发放日期共页第页1直线度“—”按图纸要求（二）平台、杠杆表、方箱、塞尺二、轴类零部件直线度检测方法：1、将零件表面清理干净，去除尖角毛刺。
2、将被测轴放在平台上，并固定靠紧在方箱底侧；3、用杠杆表在被测素线的全长范围内测量，同时记录检测数值，最大数值与最小数值之差即为该条素线直线度误差。
（或用塞尺直接测量轴与平台之间的最大间隙即可）方箱被测件杠杆表平台外检科检验标准手册检验标准编号1 标准类别形位公差类引用标准GB 1958-80标准种类通用标准序号检测项目检验标准检验手段检验方法示意图4、将轴旋转几个角度，按上述方法测量若干条素线，并计算，取其中最大的误差值，作为被测零部件的直线度误差。
编制审核审定批准发放日期共页第页2一、加工类较小平面检测：1、将零件表面清理干净，去除尖角毛刺。
2、将被测件用可调顶尖支撑在平台上指示表移旋转被测件在整个圆周找平A,B,C三点杠杆表外检科检验标准手册检验标准编号1 标准类别形位公差类引用标准GB 1958-80标准种类通用标准序号检测项目检验标准检验手段检验方法示意图平面度按图纸要求（一）平台、杠杆表、顶尖3、调整顶尖，使被测表面最远的三点A,B,C，与平台平行（利用杠杆表或高度尺使A、B、C三个点的高度相同）。

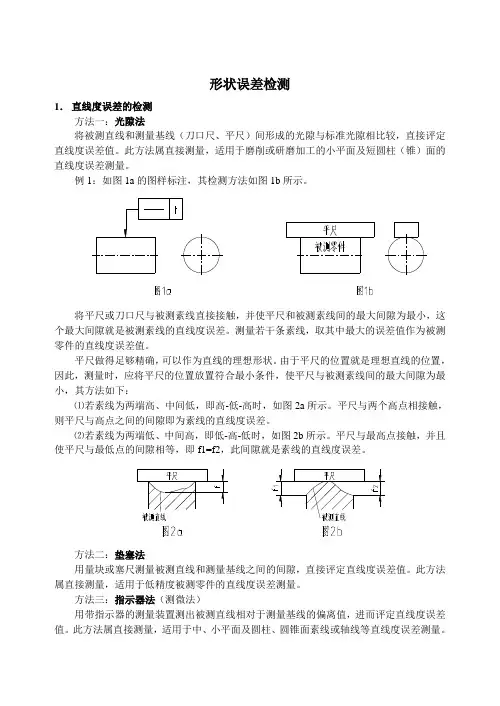

形状误差检测1．直线度误差的检测方法一：光隙法将被测直线和测量基线（刀口尺、平尺）间形成的光隙与标准光隙相比较，直接评定直线度误差值。
此方法属直接测量，适用于磨削或研磨加工的小平面及短圆柱（锥）面的直线度误差测量。
例1：如图1a的图样标注，其检测方法如图1b所示。
将平尺或刀口尺与被测素线直接接触，并使平尺和被测素线间的最大间隙为最小，这个最大间隙就是被测素线的直线度误差。
测量若干条素线，取其中最大的误差值作为被测零件的直线度误差值。
平尺做得足够精确，可以作为直线的理想形状。
由于平尺的位置就是理想直线的位置，因此，测量时，应将平尺的位置放置符合最小条件，使平尺与被测素线间的最大间隙为最小，其方法如下：⑴若素线为两端高、中间低，即高-低-高时，如图2a所示。
平尺与两个高点相接触，则平尺与高点之间的间隙即为素线的直线度误差。
⑵若素线为两端低、中间高，即低-高-低时，如图2b所示。
平尺与最高点接触，并且使平尺与最低点的间隙相等，即f1=f2，此间隙就是素线的直线度误差。
方法二：垫塞法用量块或塞尺测量被测直线和测量基线之间的间隙，直接评定直线度误差值。
此方法属直接测量，适用于低精度被测零件的直线度误差测量。
方法三：指示器法（测微法）用带指示器的测量装置测出被测直线相对于测量基线的偏离值，进而评定直线度误差值。
此方法属直接测量，适用于中、小平面及圆柱、圆锥面素线或轴线等直线度误差测量。
例2：将被测零件放在平板上，并使零件紧靠直角座，在被测素线的全长范围内测量，同时记录读数，如图3中①所示。
根据记录的读数，用计算法按最小条件计算该条素线的直线度误差；将零件按图中②所示，间断旋转，重复上述步骤，测量若干条素线的直线度误差，取其中最大的误差值作为被测零件的直线度误差值。
例3：被测零件的图样标注如图4a所示，测量方法如图4b所示。
将被测零件安装在平行于平板的两顶尖之间，在开始端将两指示器调零后，沿铅垂轴截面的两条素线测量，如图4b中的①。
检验内容、公差测量方法、工具测量原理示意图直线度长度测量法平尺法：在垂直平面内测量平尺应尽可能放在使平尺具有最小重力挠度的两个量块上。
读数表安装在具有三个接触点的支座上并沿导向平尺作直线移动进行测量，三个接触点之一应位于垂直触及平尺的千分表杆的延伸线上。
对平尺的已知误差加以处理。
平尺法：在水平面内测量采用一根水平放置的平尺作为基准面。
读数表在与被检面接触情况下移动，并触及基准面。
放置平尺时，使其在线的两端读数相等，可直接读出该线相对于连接两端点的直线的偏差。
采取翻转法是能把作为基准面的平尺所具有的直线度偏差从测量结果中排除。
钢丝和显微镜法张紧一根直径0.1mm的钢丝，使其尽可能地平行于被检线。
对位于水平面内的MN而言，用一个垂直安装并装有水平测微移动装置的显微镜，即可读出被检线对代表测量基准的张紧钢丝在水平面XY内的偏差。
准直望远镜法当用准直望远镜检验时，所要测量的高度差a 等于望远镜轴线与标靶上显示的标记之间的距离，它可以在十字线上直接读出，或用光学测微计读出。
望远镜的光学轴线构成了测量基准。
准直激光法激光束用作为测量基准。
光束对准沿光束轴线移动的四象限光电二极管传感器。
传感器中心与光束的水平和垂直偏差被测定并传送到记录仪器。
激光干涉法测量基准由双镜反射器确定。
用激光干涉仪和专用光学组件来测定标靶对双镜反射器对称轴线的位置变化。
一条线在一个平面内的直线度在平面内的一条给定长度的线，当其上所以的点均包含在平行于该线的总方向且相对距离与允差相等的两条直线内时，则该线被认为是直线。
在空间内的一条线的直线度在空间内的一条给定长度的线，当其在给定的平行于该线的总方向的两个相互垂直平面上的投影满足平面内的直线度要求时，则认为该空间线为直线。
公差的确定在测量平面内公差 t 由通过两条相隔距离为 t 且平行于代表线 AB 的两条直线来限定。
图中的最大偏差为 MN。
L ≤ L 1, T (L) = T 1L 1 < L < L 2, T (L) = T 1 + (T 2-T 2) * (L-L 1) / (L 2 - L 1)L ≥ L 2, T (L) = T 2角度测量法精密水平仪法精密水平仪沿被检线依次放置，测量基准线为水平线。
一)、直线度误差的测量和评定方法1、直线度——表示零件被测的线要素直不直的程度。
2、直线度公差：指实际被测直线对理想直线的允许变动量。
3、直线度公差带：包容实际直线且距离为最小的两平行直线（或平面）之间的距离ƒ或圆柱体的直径؃。
1）、给定平面内的直线度包容实际直线且距离为最小的两平行直线之间的距离ƒ。
2）、给定方向上的直线度误差当给定一个方向时，是包容实际直线且距离为最小的两平行平面之间的区域。
当给定相互垂直的两个方向时，是包容实际直线且距离为最小的两组平行平面之间的区域。
3）、任意方向上的直线度误差：包容实际直线且距离为最小的圆柱体的直径؃。
4、直线度误差的检测方法按照测量原理、测量器具及测量基准等可将直线度误差的检测方法分为四类：直接方法、间接方法、组合方法和量规检验法。
1）、直接方法：此类方法一般是首先确定一条测量基线，然后通过测量得到实际被测直线上的各点相对测量基线的偏差，再按规定进行数据处理得到直线度值。
（素线的测量）（1）、光隙法：将被测实际素线与其理想直线相比较来测量给定平面内直线度误差的测量方法。
是将刀口尺置于被测实际线上并使与被测线紧密接触，转动刀口尺使它的位置符合最小条件，然后观察刀口尺与被测线之间的最大光隙，此最大光隙即为直线度误差。
当光隙较大时，可用量块和塞尺测量其值，光隙较小时，可通过与标准光隙比较，估读出光隙量大小。
该方法适合于磨削或研磨加工的小平面及短园柱（锥）面的直线度误差的测量。
标准光隙：标准光隙由1级量块、0级刀口尺和1级平面平晶组成。
光隙尺寸的大小借助于光线通过狭缝时呈现的不同颜色来鉴别。
光隙 >2.5um时，光线呈白光：间隙在 1.25—1.17um时，呈红光：间隙约为0.8um时，呈蓝光；间隙<0.5um时，则不透光。
（2）、打表测量法、拉线基准法（测微法）：用指示表测量零件表面直线度，是一种与理想直线比较，测量给定平面内直线度误差的方法。
外检科检验标准手册检验标准编号SHWJ-001标准类别形位公差类引用标准GB 1958-80 标准种类通用标准序号检测项目检验标准检验手段检验方法示意图1 直线度“—”按图纸要求（一）平台、塞尺、刀口尺一、平面类零部件直线度检测方法：1、将零件表面清理干净，去除尖角毛刺。
2、将刀口尺或直尺与被测面直接接触并靠紧，此时平尺与被测面之间的最大间隙即为该检测面的直线度误差。
3、用塞尺检测刀尺塞尺刀尺移动方向被测件外检科检验标准手册检验标准编号SHWJ-001标准类别形位公差类引用标准GB 1958-80 标准种类通用标准序号检测项目检验标准检验手段检验方法示意图4、移动刀口尺，按此方法检测若干条素线，取其中最大误差值作为该件的直线度误差。
编制审核审定批准发放日期共页第页外检科检验标准手册检验标准编号SHWJ-001标准类别形位公差类引用标准GB 1958-80 标准种类通用标准序号检测项目检验标准检验手段检验方法示意图1 直线度“—”按图纸要求（二）平台、杠杆表、方箱、塞尺二、轴类零部件直线度检测方法：1、将零件表面清理干净，去除尖角毛刺。
2、将被测轴放在平台上，并固定靠紧在方箱底侧；3、用杠杆表在被测素线的全长范围内测量，同时记录检测数值，最大数值与最小数值之差即为该条素线直线度误差。
（或用塞尺直接测量轴与平台之间的最大间隙即可）方箱被测件杠杆表平台指示表移动方旋转被测件在整个圆周方向多次测量外检科检验标准手册检验标准编号SHWJ-001标准类别形位公差类引用标准GB 1958-80 标准种类通用标准序号检测项目检验标准检验手段检验方法示意图4、将轴旋转几个角度，按上述方法测量若干条素线，并计算，取其中最大的误差值，作为被测零部件的直线度误差。
编制审核审定批准发放日期共页第页2（一）平台、杠一、加工类较小平面检测：1、将零件表面清理干净，去除尖角毛刺。
2、将被测件用可调顶尖支撑在平台上找平A,B,C三点杠杆表外检科检验标准手册检验标准编号SHWJ-001标准类别形位公差类引用标准GB 1958-80 标准种类通用标准序号检测项目检验标准检验手段检验方法示意图平面度按图纸要求杆表、顶尖3、调整顶尖，使被测表面最远的三点A,B,C，与平台平行（利用杠杆表或高度尺使A、B、C三个点的高度相同）。
形位公差定义及检测方法一、直线度的定义及检测方法定义：直线度是指零件被测的线要素直不直的程度。
检测方法概述：㈠.将平尺（小零件可用刀口尺）与被测面直接接触并靠紧。
此时平尺与被测面之间的最大间隙即为该检测面的直线度误差。
一般公用检测器具-塞尺。
（图片）按此方法检测若干条素线，取其中最大误差值作为该件的直线度误差。
㈡.将被测件放在平台上，并靠紧方箱或直角尺（或者将被测件放置在等高V型铁上）。
用杠杆表在被测素线的全长范围内测量，同时记录检测数值，最大数值与最小数值之差即为该条素线直线度误差。
（简图）：按上述方法测量若干条素线，并计算，取其中最大的误差值，作为被测零部件的直线度误差。
㈢将被测零部件用千斤顶支起，利用杠杆表将被测素线的两端点调整到与平台平行，在被测素线的全长范围内测量，同时记录，读数，最大值与最小值之差即为该素线的直线度误差，按同样方法测量若干条素线，取其中最大的误差值作为该被测件的直线度误差。
㈣综合量规：综合量规的直径等于被测零件的实效尺寸，综合量规必须通过被测零件。
二、平面度定义及检验方法平面度是指零件被测表面的要素平不平得程度。
㈠将被测件用千斤顶支撑在平台上，调整被测表面最远的三点A,B,C，（利用杠杆表或高度尺）使其与平台平行，然后用测头在整个实际表面上进行测量，同时记录读数，其最大与最小读数之差，即为被测件平面度误差。
㈡用刀口尺（小型件）或平尺（较大型件）在整个被测平面上采用“米”字型或栅格型方法进行检测，用塞尺进行检验，取其塞尺最大值为该被测零件得平面度误差。
㈢环类垫圈类零件将被测件的被测面放在平台上，压紧，然后用塞尺检测多处，其塞入的最大值即为该件的平面度误差。
（或者将被测件的被测面用三块等高垫铁在平台上均分支撑，然后用杠杆表在被测面的多处进行检测，取其最大与最小读数的差作为该件的平面度误差。
三、圆度定义及测量方法定义：圆度是指具有圆柱面（包括圆锥面）的零件在同一横剖面内的实际轮廓不圆的程度。
浅谈设备安装过程中直线度和不垂直度的测量计算方法摘要：直线度作为单一要素的形状公差，在设备安装过程中，一般采用最小区域法和两端点连线法，且按“误差读取方向不变原则”按误差曲线坐标方向的坐标值读取误差值；而垂直度作为限制实际要素对基准垂直方向上的变动量的一项指标，也是一道十分重要的工序；它俩的测量计算、误差值的读取、检查调整、精平的好坏，决定着设备安装精度的高低。
关键词：直线度；最小区域法；检测；作图；计算；垂直度；典型；注意事项1.在设备安装过程中，根据设备的功能要求，常常需要在给定平面或给定方向上针对设备及其部件的直线度进行检测、计算及调整，使其满足规定要求。
作为单一要素的形状公差，在设备安装过程中，对于给定平面的直线度的典型检测一般采用拉钢丝线法及读数显微镜法、水平仪测量法、自动准直仪法及水准仪法，其评定方法，一般采用最小区域法和两端点连线法，且按“误差读取方向不变原则”按误差曲线坐标方向的坐标值读取误差值。
；1.1 拉钢丝线法、读数显微镜法拉钢丝线法及读数显微镜法检测直线度的原理基本相同，即作为检测基准的钢丝，在检测件的两端必须调整到相同的基准值，然后在标定的位置依次检测出偏差值，建立直角坐标系，作图便可得到直线度的形状和偏差，其偏差值为图表中的最大值减去最小值的代数差。
如表一为某导轨磨床v型导轨采用读数显微镜法调整在水平面内的直线度时所得到的检测数值（x轴检测间距为500mm）。
图一为根据表一所做的导轨误差曲线（y轴检测值单位0.01mm/格）。
图一 V型导轨直线度曲线图显然，从图表中可以得到现阶段v型导轨水平面内的直线度=max-min=5-0=5（格）。
1.2 水平仪及自动准直仪法用水平仪和自动准直仪法检测磨床导轨在垂直方向上导轨的直线度，国外的作法是在导轨上划定适当的检测点，从中间依次向两段检测，在各检测点上使得水平仪的读数均符合标准（如0.01mm/m）且全长符合技术文件要求（如<0.04mm）；那么导轨在垂直方向上导轨的直线度即为合格。
水平仪的使用（作者未知）一、水平仪的使用和读数水平仪是用于检查各种机床及其它机械设备导轨的不直度、机件相对位置的平行度以及设备安装的水平位置和垂直位置的仪器。
水平仪是机床制造、安装和修理中最基本的一种检验工具。
一般框式水平仪的外形尺寸是200×200mm，精度为0.02/1000。
水平仪的刻度值是气泡运动一格时的倾斜度，以秒为单位或以每米多少毫米为单位，刻度值也叫做读数精度或灵敏度。
若将水平仪安置在1米长的平尺表面上，在右端垫0.02毫米的高度，平尺倾斜的角度为4秒，此时气泡的运动距离正好为一个刻度。
如图:1计算如下:水平仪连同平尺的倾斜角α的大小可以从下式中求出:由tgα= = =0.00002 则α=4秒从上式可知0.02/1000精度的框式水平仪的气泡每运动一个刻度，其倾斜角度等于4秒，这时在离左端200mm处(相当于水平仪的1个边长)，计算平尺下面的高度H1为:tgα= =0.00002 H1=tgα×L1=0.00002×200=0.004(mm)由上式可知，水平仪气泡的实际变化值与所使用水平仪垫铁的长度有关。
假如水平仪放在500mm长的垫铁上测量机床导轨，那么水平仪的气泡每运动1格，就说明垫铁两端高度差是0.01mm。
另外，水平仪的实际变化值还与读数精度有关。
所以，使用水平仪时，一定要注意垫铁的长度、读数精度以及单独使用时气泡运动一格所表示的真实数值。
由此得知，水平仪气泡运动一格后的数值，是根据垫铁的长度来决定的。
水平仪的读数，应按照它的起点任意一格为0。
气泡运动一格计数为1，再运动一格计数为2，以此进行累计。
在实际生产中对导轨的最后加工，无论采用磨削、精磨还是手工刮研，多数导轨都是呈单纯凸或单纯凹的状态，机床导轨的直线度产生性也是少见的(加工前的导轨会有性的现象)。
测量导轨时，水平仪的气泡一般按照一个方向运动，机床导轨的凸凹是由水平仪的移动方向和该气泡的运动方向来确定。
图解机械零件精度测量及实例形位公差的5条检测原则：1）与理想要素比较原则将被测实际要素与其理想要素进行比较，从而测出实际要素的误差值。
误差值的测量方法有直接测量法和间接测量法。
直接测量法时用精密平板模拟理想平面；间接测量法时用光束模拟理想直线。
2）测量坐标值原则：测量被测实际要素的坐标值（如直角坐标值、极坐标值、圆柱面坐标值）并经过数据处理获得形位误差值。
3）测量特征参数原则：测量被测实际要素上具有代表性的参数来表示形位误差值，如用两点法、三点法测量圆度误差值。
4）测量跳动原则：在被测实际要素绕基准轴线回转过程中，沿给定方向测量其对参考点或线的变动量。
变动量是指指示器最大与最小读数之差。
跳动包括圆跳动和全跳动。
5）控制实效边界原则：检测实际要素是否超过实效边界，以判断合格与否。
直线度误差：用于控制平面内或空间直线的形状误差，其公差带根据不同的情况有不同的形状。
（3种形状）直线度的检测方法：方法一：用刀口尺检测工具：刀口尺（或平尺）、厚薄规或塞尺。
检测方法：将刀口尺（或平尺）与被测要素直接接触，并使两者之间的最大间隙为最小，此时的最大间隙即为该被测要素的直线度误差，误差的大小应根据光隙测定。
当光隙较小时，可按标准光隙来确定即根据颜色估计光隙的大小。
当光隙较大时，则可用厚薄规或塞尺测量。
检测结果处理：测量若干条素线，取最大的误差值作为该被测零件的结果。
方法二：用标准光隙法检测工具：检测平尺、平面平晶。
检测方法：将检验平尺与被测工件与测量工具之间的实际间隙与标准间隙进行比较，根据光隙确定被测尺寸与标准尺寸的差值。
检测结果：当光隙较小时，可按标准光隙来确定即根据颜色估计光隙的大小：光隙为0.5μm时即可透光；光隙为0.8μm左右时呈蓝色；光隙为1.25~1.75μm时呈红色；光隙超过2~2.5μm呈白色。
标准光隙是在一定条件下形成的，测量时的实际光隙只有与同样条件下形成的标准光隙相比较，才能够保证足够的测量精度。
机床精度检验标准数控机床的几何精度是综合反映机床主要零部件组装后线和面的形状误差、位置或位移误差。
根据GB T 17421.1‐1998《机床检验通则第 1 部分在无负荷或精加工条件下机床的几何精度》国家标准的说明有如下几类：一、直线度1、一条线在一个平面或空间内的直线度，如数控卧式车床床身导轨的直线度；2、部件的直线度，如数控升降台铣床工作台纵向基准T 形槽的直线度；3、运动的直线度，如立式加工中心X 轴轴线运动的直线度。
长度测量方法有：平尺和指示器法，钢丝和显微镜法，准直望远镜法和激光干涉仪法。
角度测量方法有：精密水平仪法，自准直仪法和激光干涉仪法。
二、平面度如立式加工中心工作台面的平面度测量方法有：平板法、平板和指示器法、平尺法、精密水平仪法和光学法。
三、平行度、等距度、重合度线和面的平行度，如数控卧式车床顶尖轴线对主刀架溜板移动的平行度；运动的平行度，如立式加工中心工作台面和X 轴轴线间的平行度；等距度，如立式加工中心定位孔与工作台回转轴线的等距度；同轴度或重合度，如数控卧式车床工具孔轴线与主轴轴线的重合度。
测量方法有：平尺和指示器法，精密水平仪法，指示器和检验棒法。
四、垂直度直线和平面的垂直度，如立式加工中心主轴轴线和X 轴轴线运动间的垂直度；运动的垂直度，如立式加工中心Z 轴轴线和X 轴轴线运动间的垂直度。
测量方法有：平尺和指示器法，角尺和指示器法，光学法如自准直仪、光学角尺、放射器。
五、旋转径向跳动，如数控卧式车床主轴轴端的卡盘定位锥面的径向跳动，或主轴定位孔的径向跳动；周期性轴向窜动如数控卧式车床主轴的周期性轴向窜动；端面跳动，如数控卧式车床主轴的卡判定位端面的跳动。
测量方法有：指示器法，检验棒和指示器法，钢球和指示法。
文章链接：中国机床商务网/Tech_news/Detail/1282.html 数控机床精度检测项目及常用工具1 前言对每个工厂来讲，购买数控机床都是一笔相当可观的投资。
形状误差检测1．直线度误差的检测方法一：光隙法将被测直线和测量基线（刀口尺、平尺）间形成的光隙与标准光隙相比较，直接评定直线度误差值。
此方法属直接测量，适用于磨削或研磨加工的小平面及短圆柱（锥）面的直线度误差测量。
例1：如图1a的图样标注，其检测方法如图1b所示。
将平尺或刀口尺与被测素线直接接触，并使平尺和被测素线间的最大间隙为最小，这个最大间隙就是被测素线的直线度误差。
测量若干条素线，取其中最大的误差值作为被测零件的直线度误差值。
平尺做得足够精确，可以作为直线的理想形状。
由于平尺的位置就是理想直线的位置，因此，测量时，应将平尺的位置放置符合最小条件，使平尺与被测素线间的最大间隙为最小，其方法如下：⑴若素线为两端高、中间低，即高-低-高时，如图2a所示。
平尺与两个高点相接触，则平尺与高点之间的间隙即为素线的直线度误差。
⑵若素线为两端低、中间高，即低-高-低时，如图2b所示。
平尺与最高点接触，并且使平尺与最低点的间隙相等，即f1=f2，此间隙就是素线的直线度误差。
方法二：垫塞法用量块或塞尺测量被测直线和测量基线之间的间隙，直接评定直线度误差值。
此方法属直接测量，适用于低精度被测零件的直线度误差测量。
方法三：指示器法（测微法）用带指示器的测量装置测出被测直线相对于测量基线的偏离值，进而评定直线度误差值。
此方法属直接测量，适用于中、小平面及圆柱、圆锥面素线或轴线等直线度误差测量。
例2：将被测零件放在平板上，并使零件紧靠直角座，在被测素线的全长范围内测量，同时记录读数，如图3中①所示。
根据记录的读数，用计算法按最小条件计算该条素线的直线度误差；将零件按图中②所示，间断旋转，重复上述步骤，测量若干条素线的直线度误差，取其中最大的误差值作为被测零件的直线度误差值。
例3：被测零件的图样标注如图4a所示，测量方法如图4b所示。
将被测零件安装在平行于平板的两顶尖之间，在开始端将两指示器调零后，沿铅垂轴截面的两条素线测量，如图4b中的①。
方管直线度质量检验标准全文共四篇示例，供读者参考第一篇示例：方管直线度质量检验标准应包含以下内容：一、检验方法；二、检验标准；三、检验仪器；四、检验程序。
检验方法是指对方管直线度进行检验的具体步骤和方法。
通常可以采用视觉检查、手动测量或机器测量等方式。
检验标准是指方管直线度应该符合的具体要求。
一般来说，直线度是指管材在垂直于管轴的平面上的直线度偏差，可以按照国家标准或企业标准制定相应的要求。
直线度偏差应该在一定范围内，以保证产品的质量。
检验仪器是进行方管直线度检验必不可少的工具。
常用的仪器有直尺、卷尺、激光测量仪等。
这些仪器的选择应根据管材的尺寸和形状来确定，以确保检验的准确性和可靠性。
检验程序是指方管直线度检验的具体流程和步骤。
通常包括准备工作、取样、检验、记录和评定等环节。
检验人员应按照程序进行操作，确保检验结果的准确性和可靠性。
方管直线度质量检验标准的制定和执行对于保证管材质量和安全具有重要意义。
生产商应按照标准规定进行质量检验，确保产品符合要求；用户在选购方管时也应关注产品的质量标准，以确保所选产品的质量和安全性。
通过建立完善的方管直线度质量检验标准，可以推动管材行业的发展，提高产品质量，促进行业的健康发展。
第二篇示例：方管直线度是方管的一个重要质量指标，影响着方管在使用过程中的安装、连接和稳定性，因此方管直线度的质量检验至关重要。
为了保证方管产品的质量，制定了一系列的检验标准和方法，下面就介绍一下方管直线度质量检验标准。
一、方管直线度的定义及要求方管直线度是指方管在自身长度范围内的直线程度，也即是方管在自身轴线上的弯曲程度。
方管直线度的要求通常根据具体的产品标准来确定，一般要求方管的直线度误差要符合相关标准的规定。
二、方管直线度的检验方法1. 视觉检查法：将方管放置在平整的水平台面上，从方管侧面观察方管的直线度，通过目测判断方管是否存在明显的弯曲或扭曲现象。
2. 量具检测法：利用直尺、游标卡尺等测量工具对方管的直线度进行测量，根据测量值判断方管的直线度是否合格。
