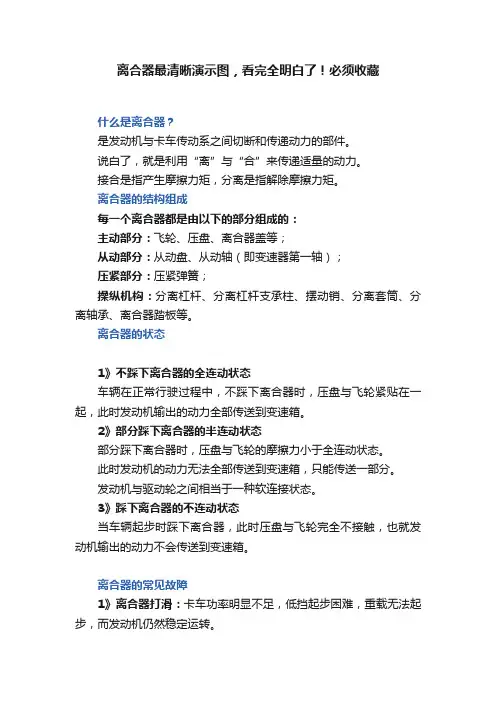

离合器最清晰演示图，看完全明白了！必须收藏什么是离合器？是发动机与卡车传动系之间切断和传递动力的部件。
说白了，就是利用“离”与“合”来传递适量的动力。
接合是指产生摩擦力矩，分离是指解除摩擦力矩。
离合器的结构组成每一个离合器都是由以下的部分组成的：主动部分：飞轮、压盘、离合器盖等；从动部分：从动盘、从动轴（即变速器第一轴）；压紧部分：压紧弹簧；操纵机构：分离杠杆、分离杠杆支承柱、摆动销、分离套筒、分离轴承、离合器踏板等。
离合器的状态1》不踩下离合器的全连动状态车辆在正常行驶过程中，不踩下离合器时，压盘与飞轮紧贴在一起，此时发动机输出的动力全部传送到变速箱。
2》部分踩下离合器的半连动状态部分踩下离合器时，压盘与飞轮的摩擦力小于全连动状态。
此时发动机的动力无法全部传送到变速箱，只能传送一部分。
发动机与驱动轮之间相当于一种软连接状态。
3》踩下离合器的不连动状态当车辆起步时踩下离合器，此时压盘与飞轮完全不接触，也就发动机输出的动力不会传送到变速箱。
离合器的常见故障1》离合器打滑：卡车功率明显不足，低挡起步困难，重载无法起步，而发动机仍然稳定运转。
2》离合器分离不彻底：将离合器踏板踩到底，离合器主动、从动盘之间的动力仍不能完全切断，致使挂挡困难、打齿或不能停车、离合器发热。
3》离合器颤动：起步时整车抖震，特别是怠速运转、挂低挡逐渐放松离合器踏板起步时，车出现连续性冲击。
4》离合器响声异常：当踩下离合器踏板少许时，分离轴承内端面与分离杠杆刚一接触，离合器即发出“嚓、嚓、嚓”的连续响声；起步时接合或行进中分离时产生响声并伴有发抖。
今天小编带大家了解了离合器的基础知识，无论对修理工还是卡车司机都一定有所帮助，之后还会为大家分享离合器的常见故障及诊断维修方法对于离合器的讲解有不全面的地方。

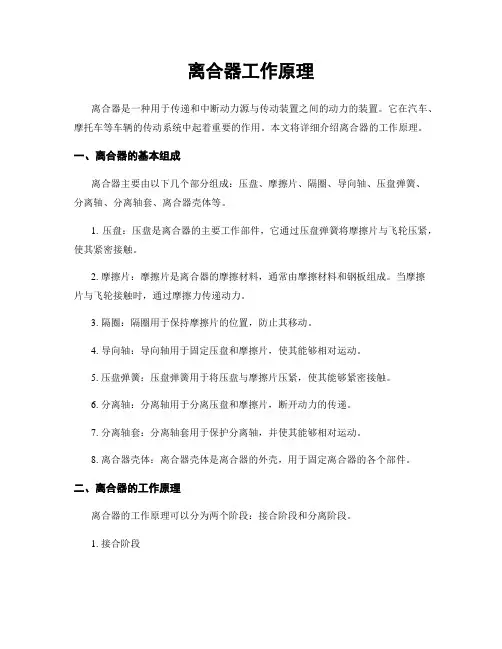

离合器工作原理离合器是一种用于传递和中断动力源与传动装置之间的动力的装置。
它在汽车、摩托车等车辆的传动系统中起着重要的作用。
本文将详细介绍离合器的工作原理。
一、离合器的基本组成离合器主要由以下几个部分组成：压盘、摩擦片、隔圈、导向轴、压盘弹簧、分离轴、分离轴套、离合器壳体等。
1. 压盘：压盘是离合器的主要工作部件，它通过压盘弹簧将摩擦片与飞轮压紧，使其紧密接触。
2. 摩擦片：摩擦片是离合器的摩擦材料，通常由摩擦材料和钢板组成。
当摩擦片与飞轮接触时，通过摩擦力传递动力。
3. 隔圈：隔圈用于保持摩擦片的位置，防止其移动。
4. 导向轴：导向轴用于固定压盘和摩擦片，使其能够相对运动。
5. 压盘弹簧：压盘弹簧用于将压盘与摩擦片压紧，使其能够紧密接触。
6. 分离轴：分离轴用于分离压盘和摩擦片，断开动力的传递。
7. 分离轴套：分离轴套用于保护分离轴，并使其能够相对运动。
8. 离合器壳体：离合器壳体是离合器的外壳，用于固定离合器的各个部件。
二、离合器的工作原理离合器的工作原理可以分为两个阶段：接合阶段和分离阶段。
1. 接合阶段当离合器踏板松开时，压盘受到压盘弹簧的作用，将摩擦片与飞轮压紧，使其紧密接触。
此时，动力源（如发动机）通过飞轮传递动力到摩擦片，再由摩擦片传递到传动装置（如变速器）。
摩擦片与飞轮之间的摩擦力将动力源与传动装置连接在一起，实现动力的传递。
2. 分离阶段当离合器踏板踩下时，压盘弹簧的压力减小，压盘受到分离轴的作用，与摩擦片分离。
此时，摩擦片不再与飞轮接触，动力源与传动装置断开连接。
离合器分离后，传动装置可以自由运动，不再受到动力源的驱动。
三、离合器的工作原理示意图（示意图中的数据和比例仅为示例，实际情况可能有所不同）[示意图]图中1表示压盘，2表示摩擦片，3表示隔圈，4表示导向轴，5表示压盘弹簧，6表示分离轴，7表示分离轴套，8表示离合器壳体，9表示飞轮。
四、离合器的工作原理的应用离合器的工作原理广泛应用于各种车辆的传动系统中，如汽车、摩托车、卡车等。
离合器工作原理引言概述：离合器作为汽车传动系统中的重要组成部份，扮演着连接发动机和变速器的角色。
它的工作原理直接影响着汽车的换挡平顺性和行驶安全性。
本文将详细介绍离合器的工作原理，包括离合器的结构和工作过程。
一、离合器的结构1.1 主动盘：主动盘是离合器的核心部件，也称为磨擦盘。
它是由磨擦材料和钢盘组成，磨擦材料通常采用耐磨性好的磨擦片。
主动盘通过与发动机的曲轴连接，承受发动机输出的扭矩。
1.2 从动盘：从动盘是离合器的另一个重要部件，也称为压盘。
它是由压盘弹簧、压盘盖和从动盘组成。
从动盘通过压盘弹簧与主动盘相连接，通过压盘盖与变速器的输入轴相连。
1.3 分离器：分离器位于主动盘和从动盘之间，是离合器的控制部件。
它通过离合器踏板的操作来控制离合器的开合状态。
当分离器处于开合状态时，主动盘和从动盘分离，发动机的动力不传递到变速器。
二、离合器的工作过程2.1 空挡状态：在空挡状态下，离合器处于彻底分离状态，主动盘和从动盘之间没有接触。
发动机的动力无法传递到变速器，车辆处于住手状态。
2.2 踩下离合器踏板：当驾驶员踩下离合器踏板时，分离器会将压盘与主动盘分离。
主动盘再也不与发动机的曲轴接触，发动机的动力无法传递到变速器。
车辆仍然处于住手状态。
2.3 松开离合器踏板：当驾驶员松开离合器踏板时，分离器会将压盘压紧到主动盘上。
主动盘与从动盘之间产生磨擦力，发动机的动力通过离合器传递到变速器。
车辆开始行驶。
三、离合器的工作原理3.1 磨擦传动：离合器的工作原理基于磨擦传动的原理。
当离合器处于闭合状态时，主动盘和从动盘之间产生磨擦力，使得两者之间的转速保持一致。
这样，发动机的动力可以顺利传递到变速器。
3.2 离合器的磨损：由于离合器在工作过程中需要承受高温、高压和高速运动等因素的影响，因此会产生磨损。
长期的使用会导致离合器片磨损严重，失去磨擦力，从而影响离合器的工作效果。
3.3 离合器的维护：为了保持离合器的正常工作，需要定期进行维护和保养。
离合器操纵机构原理离合器操纵机构是驾驶员用来控制离合器的接合与分离程度的机构。
离合器操纵机构根据其结构特点目前常见的有机械式、液压式、气压式和气压助力液压式四种。
一、机械式离合器操纵机构机械式操纵机构是指完全靠机械部件来传递踏板力，实现控制离合器的目的。
下图采用钢丝绳索软轴的离合器操纵机构就属于机械式操纵机构之一。
这种机构结构简单、布置方便，但能传递的力较小，只宜应用在微型及轻型汽车上，如目前常见的五菱、长安、昌河等微型车大多采用该结构。
以上两图是上汽通用五菱的车型，该同类车型均采用机械式操纵机构二、液压式离合器操纵机构液压式离合器操纵机构由离合器踏板、总泵、储液室、分泵及油管等机件组成。
下图是该操纵机构的原理图，当踏下离合器踏板1时，离合器踏板推动总泵2活塞，将液压油推出总泵，沿着油管进入分泵内，推动活塞将分泵推杆带动分离叉将分离轴承将离合器压下，离合器分离。
当放开离合器踏板时，回位弹簧带动分泵推杆将液压油推回总泵内，在离合器踏板回位弹簧和总泵液压油的作用下，离合器踏板回位，这就实现了离合器的接合。
目前，在国内各种皮卡、SUV 等车型上均采用该结构。
该结构因助力效果较小，主要用于轻载荷、离合器分离力不太大的车型上。
以上两款车型为长城皮卡和长城哈佛系列车，该类车型均采用液压式操纵机构。
三、气压式离合器操纵机构下图是气压式离合器操纵机构的原理图，驾驶员通过离合器踏板1控制操纵阀11的工作状况，从而控制通到工作汽缸5的气压大小，以使离合器分离或接合。
该结构国内使用较少，目前具了解，只有陕汽在斯太尔、德隆系列车型上普遍使用该结构。
以上两图为气压式操纵机构原理图及陕汽德隆系列车型，该车型采用气压式操纵机构。
四、气压助力液压式离合器操纵机构下图是汽车离合器气压助力液压式操纵机构示意图。
操纵机构由离合器踏板1、液压主缸1、气压助力液压工作缸和贮气筒等部分组成。
在未踏下离合器踏板1时，回位弹簧5将主缸活塞3推向左端图示位置。

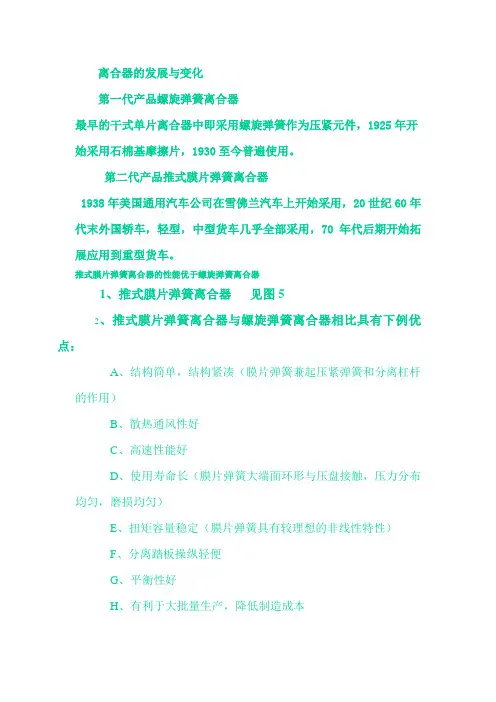

离合器的发展与变化第一代产品螺旋弹簧离合器最早的干式单片离合器中即采用螺旋弹簧作为压紧元件，1925年开始采用石棉基摩擦片，1930至今普遍使用。
第二代产品推式膜片弹簧离合器1938年美国通用汽车公司在雪佛兰汽车上开始采用，20世纪60年代末外国轿车，轻型，中型货车几乎全部采用，70年代后期开始拓展应用到重型货车。
推式膜片弹簧离合器的性能优于螺旋弹簧离合器1、推式膜片弹簧离合器见图52、推式膜片弹簧离合器与螺旋弹簧离合器相比具有下例优点：A、结构简单，结构紧凑（膜片弹簧兼起压紧弹簧和分离杠杆的作用）B、散热通风性好C、高速性能好D、使用寿命长（膜片弹簧大端面环形与压盘接触，压力分布均匀，磨损均匀）E、扭矩容量稳定（膜片弹簧具有较理想的非线性特性）F、分离踏板操纵轻便G、平衡性好H、有利于大批量生产，降低制造成本第三代产品拉式膜片弹簧离合器20世纪60年代末在德国首先研制出，1980年以来国外大中小型车上都已开始采用。
拉式离合器结构简单，性能可靠。
离合器基本结构及零件名称：1.离合器盖总成。
2.从动盘总成膜片弹簧离合器主要分为：1.推式 2.拉式 3.单片 4.双片盖 膜片弹簧支撑环压盘分离钩 传动片 从动盘 摩擦片 波形片 盘毂阻尼环碟型垫圈 减振弹簧 止动销减振盘▲接合状态当离合器与发动机飞轮用螺栓紧固在一起时，膜片弹簧被预加压紧，离合器处于接合位置，此时，由于膜片弹簧力的作用，离合器压盘和飞轮将离合器从动盘压紧于飞轮和压盘之间，当离合器盖总成随飞轮转动时，就通过摩擦片上的摩擦转矩带动从动盘总成和驱动轴一起转动以传递发动机动力。
分离状态要分离离合器时，将离合器踏板踏下，通过操纵机构，使分离轴承前移推动分离指，膜片弹簧呈反锥形变形使其大端离开压盘，压盘在传动片的弹力作用下离开从动盘摩擦片，离合器处于分离位置，切断了发动机动力的传递。
1、切断和实现对传动系的动力传递，以保证汽车起步时将发动机与传动系平顺的接合，确保汽车平稳起步：2、在换挡时将发动机与传动系分离，减少变速器中换挡齿轮中间的冲击；3、在工作中受到大的动载荷时，能限制传动系所承受的最大转扭，防止传动系各零件因过载而损坏；4、有效地降低传动系中的振动和噪声，提高整车寿命。

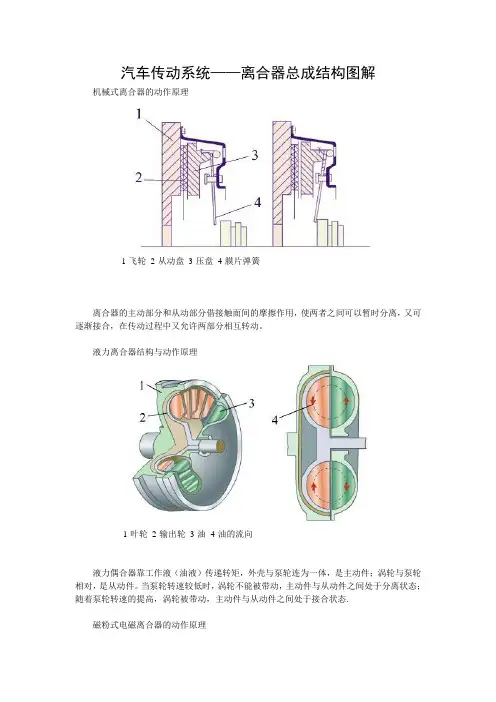

汽车传动系统——离合器总成结构图解机械式离合器的动作原理1-飞轮2-从动盘3-压盘4-膜片弹簧离合器的主动部分和从动部分借接触面间的摩擦作用，使两者之间可以暂时分离，又可逐渐接合，在传动过程中又允许两部分相互转动。
液力离合器结构与动作原理1-叶轮2-输出轮3-油4-油的流向液力偶合器靠工作液（油液）传递转矩，外壳与泵轮连为一体，是主动件；涡轮与泵轮相对，是从动件。
当泵轮转速较低时，涡轮不能被带动，主动件与从动件之间处于分离状态；随着泵轮转速的提高，涡轮被带动，主动件与从动件之间处于接合状态.磁粉式电磁离合器的动作原理1-粉末2-输入侧3-输出侧4-激磁线圈5-线型粉末6-磁通电磁离合器靠线圈的通断电来控制离合器的接合与分离。
在主动与从动件之间放置磁粉，可以加强两者之间的接合力，这样的离合器称为磁粉式电磁离合器Audi 100型轿车离合器盖及压盘总成构造图1,3-平头铆钉2-传动片4-支承环5-膜片弹簧6-支承铆钉7-离合器压盘8-离合器盖离合器从动部分从动部分是由单片、双片或多片从动盘所组成，它将主动部分通过摩擦传来的动力传给变速器的输入轴。
从动盘由从动盘本体，摩擦片和从动盘毂三个基本部分组成。
为了避免转动方向的共振，缓和传动系受到的冲击载荷，大多数汽车都在离合器的从动盘上附装有扭转减震器。
为了使汽车能平稳起步，离合器应能柔和接合，这就需要从动盘在轴向具有一定弹性。
为此，往往在动盘本体园周部分，沿径向和周向切槽。
再将分割形成的扇形部分沿周向翘曲成波浪形，两侧的两片摩擦片分别与其对应的凸起部分相铆接，这样从动盘被压缩时，压紧力随翘曲的扇形部分被压平而逐渐增大，从而达到接合柔和的效果。
扭转减振器离合器接合时，发动机发出的转矩经飞轮和压盘传给了动盘两侧的摩擦片，带动从动盘本体和与从动盘本体铆接在一起的减振器盘转动。
动盘本体和减振器盘又通过六个减振器弹簧把转矩传给了从动盘毂。
因为有弹性环节的作用，所以传动系受的转动冲击可以在此得到缓和。

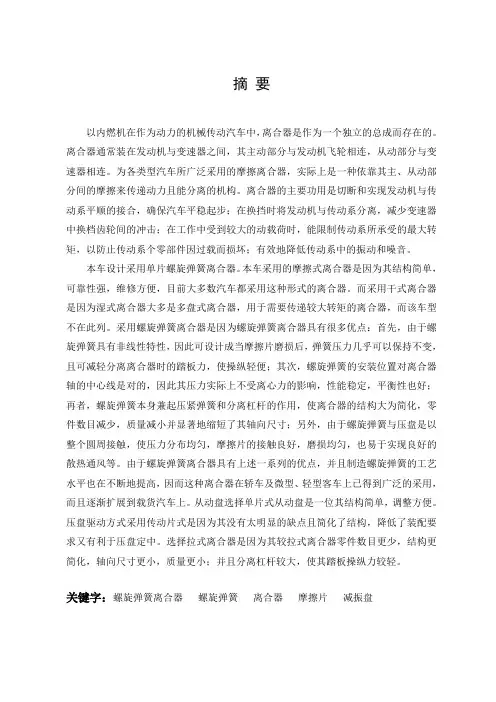

摘要以内燃机在作为动力的机械传动汽车中，离合器是作为一个独立的总成而存在的。
离合器通常装在发动机与变速器之间，其主动部分与发动机飞轮相连，从动部分与变速器相连。
为各类型汽车所广泛采用的摩擦离合器，实际上是一种依靠其主、从动部分间的摩擦来传递动力且能分离的机构。
离合器的主要功用是切断和实现发动机与传动系平顺的接合，确保汽车平稳起步；在换挡时将发动机与传动系分离，减少变速器中换档齿轮间的冲击；在工作中受到较大的动载荷时，能限制传动系所承受的最大转矩，以防止传动系个零部件因过载而损坏；有效地降低传动系中的振动和噪音。
本车设计采用单片螺旋弹簧离合器。
本车采用的摩擦式离合器是因为其结构简单，可靠性强，维修方便，目前大多数汽车都采用这种形式的离合器。
而采用干式离合器是因为湿式离合器大多是多盘式离合器，用于需要传递较大转矩的离合器，而该车型不在此列。
采用螺旋弹簧离合器是因为螺旋弹簧离合器具有很多优点：首先，由于螺旋弹簧具有非线性特性，因此可设计成当摩擦片磨损后，弹簧压力几乎可以保持不变，且可减轻分离离合器时的踏板力，使操纵轻便；其次，螺旋弹簧的安装位置对离合器轴的中心线是对的，因此其压力实际上不受离心力的影响，性能稳定，平衡性也好；再者，螺旋弹簧本身兼起压紧弹簧和分离杠杆的作用，使离合器的结构大为简化，零件数目减少，质量减小并显著地缩短了其轴向尺寸；另外，由于螺旋弹簧与压盘是以整个圆周接触，使压力分布均匀，摩擦片的接触良好，磨损均匀，也易于实现良好的散热通风等。
由于螺旋弹簧离合器具有上述一系列的优点，并且制造螺旋弹簧的工艺水平也在不断地提高，因而这种离合器在轿车及微型、轻型客车上已得到广泛的采用，而且逐渐扩展到载货汽车上。
从动盘选择单片式从动盘是一位其结构简单，调整方便。
压盘驱动方式采用传动片式是因为其没有太明显的缺点且简化了结构，降低了装配要求又有利于压盘定中。
选择拉式离合器是因为其较拉式离合器零件数目更少，结构更简化，轴向尺寸更小，质量更小；并且分离杠杆较大，使其踏板操纵力较轻。

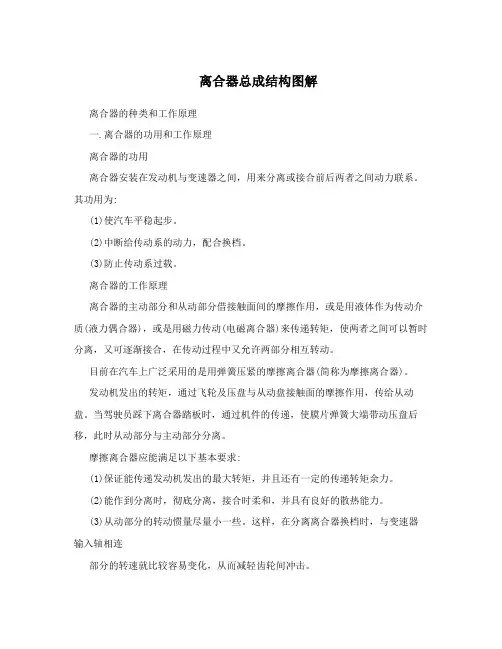

离合器总成结构图解离合器的种类和工作原理一.离合器的功用和工作原理离合器的功用离合器安装在发动机与变速器之间，用来分离或接合前后两者之间动力联系。
其功用为:(1)使汽车平稳起步。
(2)中断给传动系的动力，配合换档。
(3)防止传动系过载。
离合器的工作原理离合器的主动部分和从动部分借接触面间的摩擦作用，或是用液体作为传动介质(液力偶合器)，或是用磁力传动(电磁离合器)来传递转矩，使两者之间可以暂时分离，又可逐渐接合，在传动过程中又允许两部分相互转动。
目前在汽车上广泛采用的是用弹簧压紧的摩擦离合器(简称为摩擦离合器)。
发动机发出的转矩，通过飞轮及压盘与从动盘接触面的摩擦作用，传给从动盘。
当驾驶员踩下离合器踏板时，通过机件的传递，使膜片弹簧大端带动压盘后移，此时从动部分与主动部分分离。
摩擦离合器应能满足以下基本要求:(1)保证能传递发动机发出的最大转矩，并且还有一定的传递转矩余力。
(2)能作到分离时，彻底分离，接合时柔和，并具有良好的散热能力。
(3)从动部分的转动惯量尽量小一些。
这样，在分离离合器换档时，与变速器输入轴相连部分的转速就比较容易变化，从而减轻齿轮间冲击。
(4)具有缓和转动方向冲击，衰减该方向振动的能力，且噪音小。
including incentives) to ensure the achievement of the quality objectives. According to the company's quality system documents, combined with the specific circumstances of the project, preparation of project quality manual, procedures and work related to the project implementation rules to improve the quality management system of the project. A management review meeting held each year, on the implementation of the quality policy, objectives and review of the problems and propose corrective measures. Efforts and resources necessary for optimal allocation of project construction management (personnel, finance, facilities, information, etc). 3.2 with customer focus project staff establish a "customer-focused" thinking, fully aware that meet their customers ' needs and expectations is the fundamental pursuit of production and services projects. Projects in production and service processes, to: 3.2.1 identify and determine the needs and expectations of the project legal person, interests as the interests of the customer, with customer satisfaction as satisfied, good faith and cooperation, win-win and development; 3.2.2 needs and expectations of the project legal person into production and service management or technical requirements, and allocation of appropriate resources; 3.2.3 meet legal requirements and strive to exceed their expectations. 3.2.4 customers on the quality of projects put into operation for standards, in accordance with the national standard of quality works. 3.2.5 regulations and standards requires the State and issued by the Ministry of the project related tothe current version of the technical specifications, procedures, design institutes and(5)压盘压力和摩擦片的摩擦系数变化小，工作稳定。
汽车离合器结构及原理宝子们，今天咱们来唠唠汽车里超级重要的一个部件——离合器。
这离合器啊，就像是汽车动力传输的一个小管家，可神奇啦。
咱先说说离合器的结构哈。
离合器主要有这么几个大件儿组成呢。
先讲讲离合器片，这可是个关键角色。
它就像一个三明治中间的那层肉，夹在中间。
离合器片一般是由摩擦材料组成的，这个摩擦材料可就有讲究啦，它得能经受得住摩擦的考验，就像一个坚强的小战士。
你想啊，在汽车运行的时候，它要不停地和其他部件摩擦来传递动力或者切断动力，要是它不耐磨，那可就麻烦喽。
而且这个离合器片是和压盘紧密配合的。
压盘呢，就像是一个大力士，它紧紧地压着离合器片。
压盘有着很强的压力，它的任务就是把离合器片按在合适的位置，这样才能保证动力的有效传递。
当你踩下离合器踏板的时候，这个大力士就会听话地松一松劲儿，让离合器片和发动机的飞轮之间的联系不那么紧密啦。
再说说飞轮，飞轮就像是发动机的小跟班，它一直跟着发动机转啊转。
它的质量比较大，转动起来就有一种惯性。
这个惯性可有用处了，它能让发动机的运转更加平稳。
而且飞轮也是和离合器片直接接触的，在动力传输的时候，它就把发动机的动力传递给离合器片，然后再由离合器片传给变速箱。
那这离合器的原理是啥呢？这就像是一场巧妙的舞蹈。
当你没踩下离合器踏板的时候，压盘紧紧地压着离合器片，离合器片又和飞轮亲密接触。
这时候呢，发动机的动力就可以顺畅地从飞轮经过离合器片再传到变速箱，就像接力赛一样，一棒接一棒，汽车就稳稳地往前跑啦。
可是，当你要换挡或者停车的时候呢，你一踩下离合器踏板，就像给压盘和离合器片这对小伙伴下了个“分开一下”的命令。
压盘就会松开一点，离合器片和飞轮之间的联系就没那么紧密了，这个时候发动机的动力就不能传到变速箱啦。
这就好比是把动力传输的链条给断开了，这样你就可以轻松地换挡，不用担心齿轮之间会“打架”。
等你换好挡，再慢慢松开离合器踏板，压盘又重新把离合器片压好，动力又开始顺畅地传输了，汽车就又欢快地跑起来了。
本文将解决如下问题：1.为什么说离合器是分离、结合发动机与变速箱（具体而言是变速箱的输入轴）的装置？2.变速器是如何工作的？3.汽车的传动系统的各部件是如何协同工作最终将发动机的动力转化为车轮转动的？一、离合器：（左：结合，右：分离）二、变速器示意图：2.1绿色的是输入轴：通过离合器和发动机相连，轴及上面的齿轮是一个部件；红色的是中间轴:（齿轮和轴一起旋转）输入轴通过啮合的齿轮带动中间轴旋转；黄色显示的是花键轴，直接和驱动轴相连，再通过差速器驱动汽车。
车轮转动会带着花键轴一起转动。
花键轴上的蓝色齿轮可以自由转动。
在发动机停止但车辆仍在运动中时，该蓝色齿轮和中间轴都处于静止，但花键轴依然随车轮转动。
蓝色齿轮和花键轴借由套筒（紫色）连接，套筒可以随着花键轴转动，同时也可以在花键轴上左右自由滑动来啮合蓝色齿轮。
左上图：套筒未与蓝色齿轮连接，变速箱处于空档状态；右上图：变速器操纵杆拨至“1”档使套筒与右侧蓝色齿轮啮合，变速箱处于“1”档，在这同时左边的齿轮也在旋转，但由于没有和套筒啮合所以不对花键轴产生影响。
2.2关于变速箱的同步装置同步是使得套筒上的齿和齿轮（蓝色）啮合之前产生一个摩擦接触，如下图：蓝色齿轮上的锥形凸出刚好卡进套筒的锥形缺口，两者之间的摩擦力使得套筒和齿轮同步，套筒的外部滑动，和齿轮啮合。
2.3关于差速器转弯除了必须要有转向系统的辅助之外，还必需在传动系统上进行调整。
因为左右两侧的车轮此时转速不同（如果没有一个特殊的机构来处理，将造成车辆在转弯时发生转不过去的窘境；即便用力地转了过去，也会有着车轮严重磨损的问题）此时，差速器便被导入汽车的传动系统之中。
由下图看出，差速器由许多齿轮组构成。
当直行时，左右车轮的转速相同，其内齿轮组并未发生作用，如同左右车轮以同一轮轴运转。
当车辆进入弯道时，左右车轮的转速差异由中间齿轮组的转动来吸收，使车辆顺利地过弯。
三、汽车传动系的构成动力连接装置、改变力量大小的变速装置、克服车轮转速不一致的差速器、连接各个机构的传动轴离合器--（负责动力与变速器输入轴的结合与分离）变速箱（通过不同齿轮的啮合比获得所需的扭力和转速）传动轴（将变速箱输出轴的转动传递给差速器带动车轮转动，此表述可能不准确？？）更详细的资料来自《汽车传动系统详解》/archives/54；/archives/46。
图解膜片弹簧离合器的构造与工作原理膜片弹簧离合器目前在各种类型的汽车上都广泛应用，其构造如图1~图3所示。
图1：膜片弹簧离合器的构造图2：膜片弹簧离合器盖和压盘的分解图1—离合器盖；2—膜片弹簧；3—压盘；4—传动片；5—从动盘；6—支承环图3：膜片弹簧离合器盖和压盘的结构膜片弹簧离合器也是由主动部分、从动部分、压紧机构和操纵机构组成的。
主动部分由飞轮、离合器盖和压盘组成。
离合器盖通过螺栓固定在飞轮上，为了保持正确的安装位置，离合器盖通过定位销进行定位。
压盘与离合器盖之间通过周向均布的三组或四组传动片来传递转矩。
传动片用弹簧钢片制成，每组两片，一端用铆钉铆在离合器盖上，另一端用螺钉连接在压盘上。
从动部分包括从动盘和从动轴，从动盘一般都带有扭转减振器。
发动机传到传动系统的转速和转矩是周期性变化的，使传动系统产生扭转振动，这将使传动系统的零部件受到冲击性交变载荷，使寿命下降、零件损坏。
采用扭转减振器可以有效防止传动系统的扭转振动。
带扭转减振器的从动盘的结构如图4所示。
图4：带扭转减振器的从动盘的结构从动盘钢片外圆周铆接有波浪形弹簧钢片，摩擦衬片分别铆接在弹簧钢片上，从动盘钢片与减振器盘铆接在一起，这两者之间夹有摩擦垫圈和从动盘毂。
从动盘毂、从动盘钢片和减振器盘上都有六个圆周均布的窗孔，减振弹簧装在窗孔中。
当从动盘受到转矩时，转矩从摩擦衬片传到从动盘钢片，再经减振弹簧传给从动盘毂，此时弹簧将被压缩，吸收发动机传来的扭转振动。
压紧机构是膜片弹簧，其径向开有若干切槽，形成弹性杠杆。
切槽末端有圆孔，固定铆钉穿过圆孔，并固定在离合器盖上。
膜片弹簧两侧装有钢丝支承环，这两个钢丝支承环是膜片弹簧工作时的支点。
膜片弹簧的外缘通过分离钩与压盘联系起来。
膜片弹簧离合器的工作原理如图5所示。
当离合器盖未安装到飞轮上时，膜片弹簧不受力而处于自由状态，此时离合器盖与飞轮之间有一个距离S，如图5（a）所示。
当离合器盖通过螺栓固定在飞轮上时，膜片弹簧在支承环处受压产生弹性变形，此时膜片弹簧的外圆周对压盘产生压紧力，使离合器处于接合状态，如图5（b）所示。
离合器主缸工作原理
离合器主缸工作原理：离合器主缸是汽车离合器系统中的一个重要组成部分，它主要负责将驾驶者通过踩踏离合踏板产生的力传递到离合器从而使其脱离或接合发动机的动力，实现车辆的换挡。
其工作原理如下：
1. 踏板操作：当驾驶者踩下离合踏板时，通过踏板杆、踏板齿轮等机械传动装置，将驾驶者的踩踏力传递给离合器主缸。
2. 压力传递：离合器主缸内部装有一只或多只活塞，当驾驶者踩踏踏板时，活塞随之向前移动，并且压缩主缸内部的液体（液压油或者液压液），产生一定的液压压力。
3. 压力传导：液压压力通过离合器主缸的液压管路传递给离合器从缸。
4. 断开或连接离合器：通过连接离合器从缸和离合器压盘的压力传递，离合器主缸将压力作用于离合器压盘上的离合器片，从而使其与飞轮分离或接合。
当驾驶者松开离合踏板时，液压压力消失，离合器重新将发动机和变速器连接起来。
通过这个过程，离合器主缸实际上起到了一个液压放大器的作用，将驾驶者较小的踩踏力转换为足够的液压压力，从而实现灵活的离合器操作。
汽车离合器工作原理图解
无论对于新手还是老驾驶员，认识下离合器工作原理都有助于理解实际操作中遇到的问题，下面有汽车离合器工作原理图解，将了汽车离合器如何工作的：
离合器位于发动机与变速器之间，是汽车传动系统中直接与发动机相联系的部件，也可以说是发动机与变速器动力传递的“开关”它是一种既能传递动力，又能切断动力的传动机构。
离合器的主要作用是保证汽车能平稳起步，变速换挡时减轻变速齿轮的冲击载荷并防止传动系过载。
所谓离合器，顾名思义就是说利用“离”与“合”来传递适量的动力。
发动机始终在旋转，而车轮则不会。
要使车辆停止而不损坏发动机，车轮需要以某种方式与发动机断开。
离合器通过控制发动机和变速器之间的滑程，使我们可以轻松地将旋转着的发动机连接到没有旋转的变速器上。
●离合器结构
(1)主动部分：飞轮、压盘、离合器盖等;
(2)从动部分：从动盘、从动轴(即变速器第一轴);
(3)压紧部分：压紧弹簧;
(4)操纵机构：分离杠杆、分离杠杆支承柱、摆动销、分离套筒、分离轴承、离合器踏板等。
●离合器工作状态
离合器分为三个工作状态，即不踩下离合器的全连动，部分踩下离合器的半连动，以及踩下离合器的不连动。
当车辆在正常行驶时，压盘是紧紧挤靠在飞轮的摩擦片上的，此时压盘与摩擦片之间的摩擦力最大，输入轴和输出轴之间保持相对静摩擦，二者转速相同。
当车辆起步时，司机踩下离合器，离合器踏板的运动拉动压盘向后靠，也就是压盘与摩擦片分离，此时压盘与飞轮完全不接触，也就不存在相对摩擦。
最后一种，也就是离合器的半连动状态。
此时，压盘与摩擦片的摩擦力小于全连动状态。
离合器压盘与飞轮上的摩擦片之间是滑动摩擦状态。
飞轮的转速大于输出轴的转速，从飞轮传输出来的动力部分传递给变速箱。
此时发动机与驱动轮之间相当于一种软连接状态。
●离合器打滑
离合器盘上的摩擦材料与盘式制动器衬块或鼓式制动器制动蹄上的摩擦材料非常类似，一段时间后就会磨薄。
磨薄之后离合器将开始打滑，最终无法将任何动力从发动机传输到车轮。
离合器只在离合器盘和飞轮以不同速度旋转时才会发生磨损。
当它们锁定在一起时，摩擦材料会紧紧地顶住飞轮，并且同步旋转。
只有在离合器盘逆着飞轮打滑时，才会发生磨损。
了解离合器的构造，合理地使用离合器，能延长离合器的使用寿命，以及其他传动部分的使用寿命。
