冲床压床机构设计实验法
冲床压床机构设计实验法
一、冲床简介
冲床（Punch Press）是一种常用的金属加工机械，它能够通过改变模具，实现对多种金属材料的定型加工。

冲床常用于各种模具制造、表面处理和金属加工，可以实现自动连续加工、定位加工和低声级加工。

二、冲床机构设计实验
1、实验仪器和材料
实验仪器：冲床、螺丝起子、透镜丝锯、磁性夹具、精密六边形规、定位尺、铁锤等。

实验材料：金属板和螺丝。

2、实验内容
（1）检查冲床、螺丝起子、透镜丝锯、磁性夹具和精密六边形规，确保机械安全性和精度。

（2）组装冲床机构，包括压床架、连杆机构、分度弹簧、中心轴轴、压力表和旋转框等，安装时应注意操作正确，组装牢固，确保机械精度。

（3）安装好冲床机构后，用定位尺对模具进行位置定位，然后将金属板放入模具，使其符合要求的形状和尺寸，并用精密六边形规检查尺寸精度。

（4）将机械安装完毕后，使用铁锤在冲床上使用力，测试机械的运行情况是否正常，测试力值是否符合要求，如果有任何问题需要
立即纠正。

（5）当冲床机构安装完毕，检查机械精度，测试机械的变形能力，然后模拟金属加工，查看机械最终形状是否符合要求。

三、结论
冲床机构设计实验通过正确的步骤，检查机械安全性、精度和变形能力，确保冲床机构的质量可以满足金属加工要求，为制造高精度零件奠定了基础。

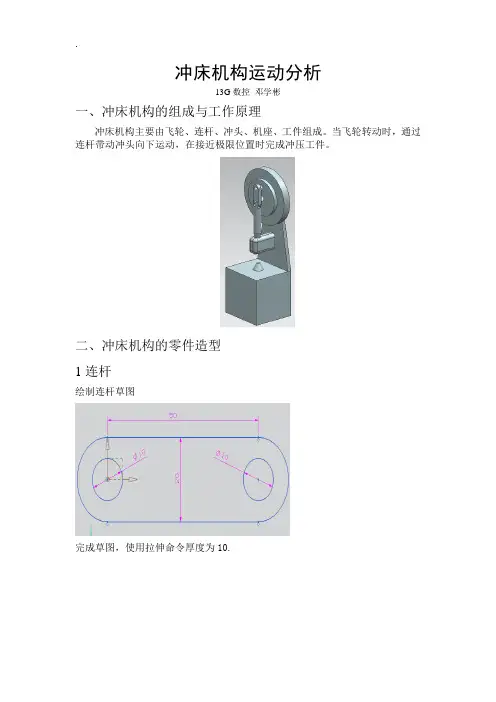

冲床机构运动分析13G数控邓学彬一、冲床机构的组成与工作原理冲床机构主要由飞轮、连杆、冲头、机座、工件组成。

当飞轮转动时，通过连杆带动冲头向下运动，在接近极限位置时完成冲压工件。

二、冲床机构的零件造型1连杆绘制连杆草图完成草图，使用拉伸命令厚度为10.2飞轮绘制飞轮草图完成草图，使用回转命令绕X轴回转360°。

将回转特征镜像，主菜单“插入”→“关联复制”→“镜像特征”。

注意：镜像面为回转特征中飞轮背面。

求和。

在“特征操作”工具条中选择“求和”布尔运算，使镜像特征与原特征合为一体。

在飞轮内面拉伸贯穿切除一直径10mm的通孔，便于和连杆装配。

3冲头绘制冲头草图完成草图，回转360°。

在冲头尾部端面居中插入草图拉伸切除距离为20mm。

在冲头尾部侧面绘制草图如下。

拉伸贯通切除，制作出冲头与连杆装配用通孔。

4冲床基座在“特征”工具条中选择“长方体”，输入长130宽120高140。

选择主菜单“插入”→“偏置/缩放”→“抽壳”，选取在长方体的底面，抽壳厚度10mm。

在长方体侧面上绘制草图，并拉伸生成厚度为10mm的支架。

在支架前表面绘制草图，拉伸生成70mm的凸耳。

在凸耳上拉伸切除出一直径20mm的通孔，以备装配冲头时使用。

将凸耳伸出的8条边进行边倒圆操作，倒圆半径10mm。

最后一步，制作放置工件用的小锥台。

圆锥操作与长方体、圆柱一样，输入相应尺寸就可直接生成，无需绘制草图。

但是它们一般自动生成在原点处。

为此必须在工作台中间创建一个新的工作坐标系。

选择主菜单“格式”→WCS→原点，在工作台中间位置创建一个新的坐标系原点。

放置一个底部直径30mm，顶部直径10mm，高20mm的小锥台。

5工件在“特征”工具条中选择“圆柱”，输入数值：底面直径42mm，高15mm，创建一圆柱体作为工件。

三、冲床机构的虚拟装配1新建一个装配文件，在绝对原点处添加组件——冲头。

用选择原点法添加组件——连杆。

添加一个“中心”装配约束，让连杆一个孔的中心线与冲头上的孔两条中心线重合。

冲床冲压机构送料机构及传动系统结构设计毕业设计论文摘要：随着工业制造的发展，冲床冲压技术在金属加工领域中得到了广泛的应用。

冲床冲压机构、送料机构以及传动系统是冲床的核心组成部分，对冲床的工作性能和加工效率起着重要作用。

本文主要研究了冲床冲压机构、送料机构以及传动系统的设计原理与方法，以及其对冲床性能的影响。

关键词：冲床冲压机构、送料机构、传动系统、设计原理、工作性能、加工效率一、引言冲床冲压技术是一种利用压力将金属材料冲剪、折弯、拉伸等加工成形的方法。

冲床冲压机构、送料机构以及传动系统是冲床的重要组成部分，其设计合理与否直接影响冲床的工作性能和加工效率。

二、冲床冲压机构的设计原理与方法冲床冲压机构主要由床身、滑块、连接杆、凸块以及压力机构等组成。

其设计原理是根据冲压工件的特点和要求，合理选择机构的结构形式和参数，使得冲床能够实现高效而稳定的工作。

设计方法包括力学原理的应用、结构优化设计以及模拟分析等。

三、送料机构的设计原理与方法送料机构主要用于将工件定位并送入冲床工作区域，其设计原理是使送料机构能够稳定而准确地将工件送入冲床，并控制送料的速度和位置。

设计方法包括送料机构的结构选型、送料驱动装置的选择以及送料传感器的设计等。

四、传动系统结构设计传动系统用于将电机的转动传递给冲压机构实现冲压动作。

传动系统的设计原理是使其能够实现高效的能量传输和运动控制。

传动系统结构设计包括选择传动方式、传动装置的匹配以及传动齿轮的设计等。

五、对冲床性能的影响六、结论通过对冲床冲压机构、送料机构以及传动系统的设计原理与方法的研究，可以实现冲床的高效稳定工作。

设计合理的机构能够提高冲床的工作性能和加工效率，从而满足金属加工领域中的各种要求。

2.李XX,王XX.现代冲床技术[M].北京:机械工业出版社,2024.。

毕业论文文献综述工业工程冲床滑块机构装配流程的工作研究摘要：本文在阅读了大量关于改善装配流程文献的基础上，研究了机械的装配流程，利用人因工程和方法研究中知识对装配流程及工作环境等进行分析。

综合阐述了工业工程领域的知识在改善装配流程的应用。

关键词：装配流程人因工程方法研究工作环境0 引言装配技术是随着对产品质量的要求不断提高和生产批量增大而发展起来的。

机械制造业发展初期,装配多用锉、磨、修刮、锤击和拧紧螺钉等操作,使零件配合和联接起来。

18世纪末期,产品批量增大,加工质量提高, 于是出现了互换性装配。

19世纪初至中叶,互换性装配逐步推广到时钟、小型武器和纺织机械等产品。

在互换性装配发展的同时，还发展了装配流水作业，至20世纪初出现了较完善的汽车装配线。

以后，进一步发展了自动化装配。

装配是工程机械生产的主要工序，与焊接，机械加工等工序比较，装配设备较少，先进的工艺采用的不多，但是装配的过程与方法不可忽视，合理、先进的装配流程对提高劳动生产率，降低工人劳动强度有着十分重要的意义。

工业工程中的人因工程，方法研究等知识对改善滑块的装配流程有着至关重要的作用。

在装配线中，不仅要考虑设施布局，还要进行可行性的设备与人员配置，以及对工作环境的影响。

本项目将从人因工程、方法研究等方面的内容对装配流程进行综述。

1 人因工程人因工程，又称人类工效学，或简称为工效学，英文是“Ergonomics”。

国际人类工效学的定义为：“人类工效学(Ergonomics)是研究人在某种工作环境中的解剖学、生理学和心理学等方面的各种因素；研究人和机器及环境的相互作用；研究在工作中、家庭生活中和闲暇时怎样统一考虑工作效率、人的健康、安全和舒适等问题的学科。

”我国朱祖祥教授主编的《人类工效学》一书中所下的定义是：“它是一门以心理学、生理学、解剖学、人体测量学等学科为基础，研究如何使人—机—环境系统的设计符合人的身体结构和生理心理特点，以实现人、机、环境之间的最佳匹配，使处于不同条件下的人能有效地、安全地、健康和舒适地进行工作与生活的科学。

冲床设备研究报告随着制造业的不断发展和技术的不断提升，冲压加工已逐渐成为现代制造业中的核心技术之一。

作为冲压加工的重要设备之一，冲床在加工效率、质量和精度方面都发挥着关键作用。

本研究报告将介绍冲床设备的结构、工作原理、性能特点和发展趋势，以期为制造业广大从业者提供参考与借鉴。

一、冲床设备的结构冲床主要由机架、曲柄机构、摆臂机构、滑块、模具座等组成。

其中，曲柄机构是冲床的核心部件，它通过叉杆和滑块将传动力量传递给模具，实现金属板材的冲压加工。

二、冲床设备的工作原理冲床设备的工作原理可分为四个步骤：下冲、保压、退程、上冲。

（1）下冲：曲柄机构向下运动，将滑块带动模具下压，金属板材受到冲力而发生塑性变形。

（2）保压：滑块到达最低点后，曲柄机构开始向上运动，同时保持一定的压力不动，使金属板材在一定的时间内继续塑性变形。

保压时间与金属材料的性质、板材的厚度、模具的结构等因素有关。

三、冲床设备的性能特点（1）高效：冲床具有快速、稳定的动作，可以在短时间内完成大量的金属板材加工。

（2）高精度：冲床的模具精度高，可以实现精细的加工，适用于复杂形状、高精度的零件加工。

（3）高可靠性：冲床设备结构简单，维修维护方便，可以保证连续稳定的生产效率。

（4）多功能性：冲床可以通过更换不同的模具实现多种形状的加工，广泛应用于电子、汽车、机械制造等领域。

四、冲床设备的发展趋势（1）智能化：随着人工智能技术的不断发展，未来冲床设备将实现自动化、智能化的生产模式，提高加工效率和产品品质。

（2）高速化：冲床设备的加工速度将进一步提高，特别是适用于微型、细密零件加工的高速冲床将成为发展趋势。

（3）多功能化：未来冲床设备将更加注重多种材料的加工，如电池极片、不锈钢、铝合金等，以满足消费市场对各种高品质零部件的需求。

总之，冲床是一种具有广泛应用的加工设备，未来将借助人工智能和高速化技术的发展，继续发挥重要作用，推动制造业的发展。

冲床的结构和工作原理冲床是一种用于将金属板材进行冲裁、冲孔以及成形的机械设备。

它是通过人工或自动方式将金属板材置于一对模具之间，然后通过外力的施加使其进行变形，从而实现对金属材料的加工。

冲床的基本结构包括机架、滑块系统和操纵系统。

机架是冲床的主体架构，它是由底座、立柱、横梁以及固定在运动支架上的机械传动装置等组成。

机架具备稳定性和刚性，以支持和固定其他部件。

通常，机架采用铸铁或焊接结构，以确保机床的稳定性和可靠性。

滑块系统是冲床的核心组成部分，它由滑块、连接杆和滑块传动机构组成。

滑块是冲床的重要动力组件，通过冲击力对工件进行加工。

滑块部分还包括将动力传递给滑块的机械链接杆。

滑块的运动由液压、气动、机械传动等方式驱动。

滑块系统的主要作用是产生大量的压力和速度，以完成金属板材的冲击和成形。

操纵系统是冲床的操作控制和保护装置，它由操纵台、控制柜、行程开关和保护装置等组成。

操纵系统主要用于实现冲床的自动化控制，包括按键操作、参数输入、运动控制、检测和故障保护等功能。

操纵系统还可以通过编程实现多任务操作和自动循环。

冲床的工作原理是通过动力驱动使滑块上下运动，滑块带着模具对工件进行冲击或成形。

冲床的工作流程一般包括：进给、送料、抓紧、定位、压制和退回等过程。

首先，将金属板材定位在模具上，并受到模具的夹持。

接下来，滑块被油缸或液压缸等动力部件驱动，沿着立柱上下运动。

在运动的过程中，滑块带着模具对金属板材进行冷冲裁、冷冲孔或冷冲压等操作。

当滑块下降时，金属板材受到模具的压制，从而使金属板材发生塑性变形，并达到工艺要求。

最后，滑块回升，金属板材从模具中取出，完成一次冲压工艺。

冲床的冲击过程是在非等温条件下进行的，因此金属板材的冷冲击在冲床工艺中具有重要意义。

在冲击过程中，金属板材受到高速冲击和大应力的作用，从而引起金属的变形和塑性流动。

冲床的工作速度通常很快，可以达到每分钟几百次甚至上千次。

这样，冲床的生产效率很高，并且可以保证产品的一致性和精度。

装配工工作流程一、岗位介绍装配工是制造业中一个非常重要的岗位，主要负责将零部件装配成最终的成品。

装配工需要具备一定的技术和经验，能够准确、高效地完成装配任务。

二、装配工作流程概述装配工作流程通常包括以下几个步骤：零部件准备、装配计划、装配执行、检验和测试、成品包装。

1. 零部件准备装配工在开始装配之前，需要对零部件进行准备工作，包括清洁、检查和排序。

确保所有零部件齐全，没有损坏或缺陷。

2. 装配计划根据产品的装配图纸和工艺要求，制定装配计划，确定装配的顺序和方法。

合理安排工序，确保装配的顺利进行。

3. 装配执行按照装配计划，从第一个工序开始逐步进行装配工作。

注意细节，确保每个零部件的正确安装和连接。

4. 检验和测试完成装配后，进行初步的检验和测试，确保产品的质量和性能符合要求。

如发现问题，及时进行修正和调整。

5. 成品包装经过检验和测试合格后，对成品进行包装。

选择合适的包装材料，保护产品不受损坏，并方便运输。

三、装配工作中的注意事项在进行装配工作时，装配工需要注意以下几点：1.保持工作环境整洁，确保安全。

2.遵循装配计划，严格按照要求进行操作。

3.注意细节，对每个零部件都要认真检查和安装。

4.配合检验人员进行检验和测试，确保产品质量。

5.及时沟通，解决装配过程中的问题和困难。

四、总结装配工作是一个需要技术和耐心的工作，要求装配工具有良好的专业素养和团队合作精神。

通过标准化的工作流程和规范的操作流程，装配工可以高效地完成装配任务，为产品的质量和生产效率做出贡献。

以上就是装配工的工作流程概述，希望对您有所帮助！。

冲床机构设计课程设计冲床机构是一种常见的工业自动化设备，用于对金属材料进行切割、冲孔或成形等加工操作。

设计冲床机构的课程旨在培养学生对冲床机构结构和原理的理解，以及设计和优化冲床机构的能力。

本文将介绍冲床机构设计课程的内容和重要性。

冲床机构设计课程通常分为多个模块，包括机构结构设计、传动系统设计、工作台设计和控制系统设计等。

在机构结构设计模块中，学生需要学习不同类型的冲床机构，如连杆机构、曲柄机构和摆线机构等。

他们将学习机构的工作原理、构造特点以及应用范围，以便在实际设计中选择合适的机构类型。

传动系统设计模块是冲床机构设计中的关键部分。

学生将学习不同的传动方式，如齿轮传动、皮带传动和液压传动等。

他们将了解传动系统的特点、优缺点以及在冲床机构设计中的应用。

此外，学生还需要学习传动比的计算方法和传动系统的优化设计，以提高冲床机构的工作效率和稳定性。

工作台设计模块是冲床机构设计中的另一个重要环节。

学生将学习工作台的结构设计、夹具设计和工件定位方法等。

他们将学习如何根据冲床机构的工作要求设计合适的工作台，并选择合适的夹具和定位方式，以确保工件在加工过程中的稳定性和精度。

控制系统设计模块是冲床机构设计课程中的最后一个模块。

学生将学习冲床机构的控制原理、电气元件的选择和PLC编程等。

他们将学习如何设计合适的控制系统，以实现冲床机构的自动化操作和工艺控制。

此外，学生还需要学习故障诊断和安全保护等方面的知识，以确保冲床机构的安全可靠运行。

冲床机构设计课程的重要性不言而喻。

通过学习这门课程，学生将能够掌握冲床机构的结构和原理，了解冲床机构的设计要点和技术要求。

他们将学会使用CAD软件进行机构设计和仿真分析，提高设计效率和质量。

此外，课程还将培养学生的创新思维和团队合作能力，为他们将来从事相关工作打下坚实的基础。

冲床机构设计课程是工程类专业学生的重要课程之一。

通过学习这门课程，学生将掌握冲床机构的设计原理和方法，培养设计和优化冲床机构的能力。

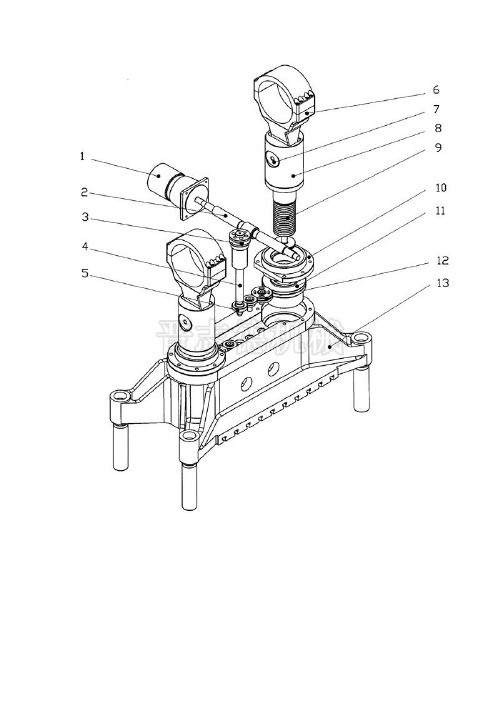

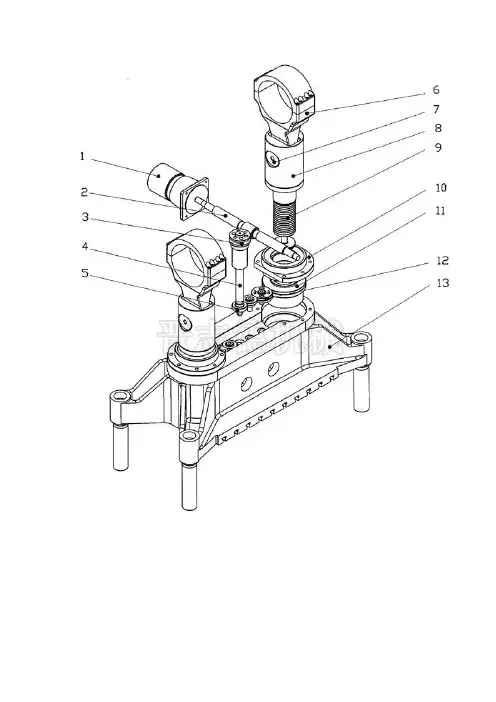

调模马达轴上连接蜗杆，为传递较大的转动力矩，中间轴的上端用花键与蜗轮内孔上的花键槽连接成一体。

中间轴的下端连接中间齿轮和过渡齿轮啮合。

销将连杆和导柱连接成整体，锯牙用螺钉固定在导柱销的下端面上。

锯牙与调模齿轮用其上的T型螺纹连接成一体。

调模齿轮安装在滑块两块的盲孔内，上面压卡有压盖，用螺钉通过压盖将调模齿轮、压盖固定在滑块的上表面。

中间轴、中间齿轮及两边的过渡齿轮的轴端都安装在滑块内，不占用冲床的有效空间，结构紧凑、体积小。

精密冲床工作时需变更模具加工不同的产品，可根据模具需要的不同高度来调整滑块的高度。

打开安装在精密冲床顶座上的调模马达，使其转动并带动蜗杆和蜗轮转动，再经蜗轮带动中间轴和安装在滑块上的中间齿轮转动，并中间轴可在蜗轮中上、下移动来调整滑块高度变化后的位置差，中间齿轮经过渡齿轮带动两边与其啮合的调模齿轮转动，调模齿轮又通过其上的T型牙和锯牙连接，作旋转运动来调整改变锯牙和调模齿轮、滑块间的相对位置，即调整好滑块的高度满足安装模具高度的要求。

文章参考:/ 精密冲床转载请注明，谢谢！。

冲床设备研究报告
随着工业化的发展，冲床设备在制造业中扮演着越来越重要的角色。

冲床设备是一种用于加工金属材料的机械设备，它可以将金属材料冲压成各种形状，如圆形、方形、三角形等。

冲床设备的应用范围非常广泛，包括汽车、电子、家电、建筑等行业。

冲床设备的主要部件包括机架、滑块、工作台、模具等。

其中，滑块是冲床设备的核心部件，它通过压力将模具与工作台上的金属材料进行冲压，从而形成所需的形状。

冲床设备的性能主要取决于滑块的速度、压力和精度等参数。

近年来，随着科技的不断进步，冲床设备的技术水平也在不断提高。

目前，国内外的冲床设备主要分为机械式、液压式和数控式三种类型。

机械式冲床设备是最早出现的一种冲床设备，它的结构简单、价格低廉，但是生产效率较低，精度也不高。

液压式冲床设备则是在机械式冲床设备的基础上发展而来，它的压力和速度都比机械式冲床设备更高，精度也有所提高。

数控式冲床设备则是在液压式冲床设备的基础上发展而来，它采用计算机控制系统，可以实现自动化生产，生产效率和精度都有了大幅提高。

除了技术水平的提高，冲床设备的应用也在不断拓展。

例如，在汽车制造业中，冲床设备可以用于生产车身、车门、车顶等零部件；在电子制造业中，冲床设备可以用于生产手机、电脑等电子产品的
外壳；在建筑业中，冲床设备可以用于生产钢结构、铝合金门窗等建筑材料。

冲床设备是制造业中不可或缺的一种设备，它的技术水平和应用范围都在不断拓展。

未来，随着科技的不断进步，冲床设备的性能和应用将会更加广泛和多样化。

机床滑块导轨安装方法# 机床滑块导轨安装方法## 导引机床滑块导轨是机床上的重要部件，它能够保证机床的运动精度和稳定性。

安装机床滑块导轨是一项复杂而关键的任务，需要注意细节并遵循正确的安装方法。

本文将介绍机床滑块导轨的安装方法，并提供一些建议和注意事项。

## 安装前的准备工作在安装机床滑块导轨之前，我们需要进行一些准备工作，以确保安装过程的顺利进行。

### 1. 确定安装位置和方向在安装机床滑块导轨之前，我们需要根据机床设计图纸确定其准确的安装位置和方向。

这将有助于确保导轨安装后可以与其他机床部件正确配合，从而确保机床的运动精度和稳定性。

### 2. 准备所需工具和材料在进行安装之前，需要准备好所需的工具和材料。

例如，螺丝刀、扳手、扭力扳手、气动或电动螺丝刀、调平脚等工具，以及导轨和机床连接螺栓、垫片等材料。

确保所有工具和材料的质量可靠，以避免在安装过程中出现问题。

### 3. 清洁和检查在安装机床滑块导轨之前，我们需要对导轨进行清洁和检查。

检查导轨是否有损坏或缺陷，并确保其表面光滑、干净。

如果发现有损坏或缺陷，需要及时修复或更换。

## 安装步骤在进行机床滑块导轨安装时，请按照以下步骤进行。

### 1. 固定底座或基础首先，将机床的底座或基础固定在安装位置，并使用调平脚进行调平。

确保底座或基础稳定可靠，能够承受机床的重量和振动。

### 2. 安装导轨在安装导轨之前，需要将导轨放置在安装位置上，然后使用测量仪器检查其平整度和水平度。

在确认导轨位置正确后，使用连接螺栓将导轨固定在底座或基础上。

### 3. 进行定位和调整在将导轨固定好后，需要进行定位和调整以确保导轨的平直度和垂直度。

通过调整连接螺栓的松紧程度，使导轨与机床其他部件正确配合，并保持合适的间隙。

### 4. 重复以上步骤如果机床有多个滑块导轨，则需要重复以上步骤，依次安装和调整每个导轨。

## 注意事项在安装机床滑块导轨时，还需要注意以下事项。

冲床的结构工作原理冲床是一种常见的金属加工设备，用于对金属板材进行冲孔、下料、折弯等加工。

它的结构和工作原理是相对复杂的，下面将详细介绍。

一、冲床的结构冲床主要由以下几个部分组成：1.床身：冲床的床身是冲床的支撑结构，通常由重型钢板焊接而成。

床身上设有T型槽，用于安装模具和工件夹紧装置等附件。

2.活塞机构：冲床的活塞机构由曲柄轴、连杆、滑块和摆杆等部分组成，它们分别通过轴承和油封连接起来。

活塞机构通常由电动机提供动力，通过曲柄轴的旋转，实现滑块的上下运动。

3.传动机构：传动机构用于将电动机的转速和扭矩传递给活塞机构，通常采用皮带传动或齿轮传动。

传动机构还可以设置速度变换装置，以满足不同工件的加工要求。

4.模具：模具是冲床上用于加工金属板材的重要部件，它由模座和模块组成。

模座固定在床身上，模块则通过模座固定在滑块上。

不同形状和规格的模具可根据加工要求进行更换。

5.工件夹紧装置：工件夹紧装置用于夹紧待加工的金属板材，以保证加工时的稳定性和精度。

常见的夹紧装置有气动夹紧装置和液压夹紧装置。

6.控制系统：控制系统用于控制冲床的运行，包括高压系统、电气系统和液压系统等。

电控系统通常由PLC（可编程逻辑控制器）控制，可以实现多种运行模式和加工参数的设定。

二、冲床的工作原理冲床的工作原理是通过活塞机构的上下运动，带动滑块和模具对金属板材进行加工。

其工作过程可以分为以下几个步骤：1.进料和定位：工件夹紧装置将待加工的金属板材夹紧，随后通过进料装置将其送入冲床工作区域。

进料装置可以是手动形式或自动形式，具体取决于加工要求。

2.模具下压：当金属板材进入工作区域后，控制系统发出信号，启动电动机，通过活塞机构使滑块向下运动。

滑块带动模具对金属板材进行下压，开始加工。

3.冲孔或下料：当模具下压到一定位置时，进一步增加下压力度，使模具对金属板材进行冲孔或者下料。

冲床通常配备多种模具，可以实现不同形状和尺寸的孔洞。

4.折弯或精整：如果需要对金属板材进行折弯或者精整处理，可以通过模具和夹紧装置对板材进行进一步加工。

冲床滑块内部结构冲床滑块，这名字一听就知道不简单。

就像那种看上去高大上的机械部件，平时可能没怎么注意，但一旦它出现问题，那可就不得了。

你可能不知道，冲床滑块其实是冲床里最“忙碌”的小家伙之一，它每天都得和一堆工具一起打交道，压力山大，动不动就得承受很大的力量，像个永不知疲倦的工人，起早贪黑，根本不容得有半点闪失。

说白了，冲床滑块就是“机器的心脏”，但它可不是光看着好看，还是个技术活儿呢。

我们首先得了解冲床滑块是干什么的。

简单来说，它的任务就是带动模具做上下运动。

你想啊，模具在不断地碰撞、压迫材料，每次动作都像是打卡上班，别说人累了，机器也得疲惫不堪。

特别是冲床滑块，每次下来都会给模具一个小小的推力，然后还得精准地返回，保证每个动作都不出差错。

别看它是个小部件，实际上它的作用可不小，稍有差池，可能就会导致一大堆零件都报废。

所以，冲床滑块的设计是非常精密的，就像是一个精密的舞蹈演员，每个动作都得做到完美无瑕。

再说了，冲床滑块的内部结构可真是“千姿百态”，复杂得很。

虽然它看上去好像就是一块铁板，但实际上，它内部有不少小机关，分工明确，每个部分都有自己的职责。

比如说，它有个固定的主轴，这个主轴就像是它的脊梁骨，一定要坚固。

再有，就是滑块本身的导轨和滑动部分，它们的作用就是让冲床的动作更加平稳顺畅。

你想象一下，滑块就像是在滑雪，滑轨就是雪道，不同的雪道滑起来的速度和稳定性差别可大了，别的部件也要跟着配合好，才能保证滑块的精准度。

还有一点，滑块的运动可是要避免震动的，稍微一晃，精度就不对了。

说到这里，可能有人要问了，冲床滑块是不是越重越好？可别这么想。

虽然冲床滑块是个“大块头”，但它可不是“铁板烧”，重了反而不好，影响它的运动速度和效率。

冲床滑块的重量和材质要恰到好处，既要保证足够的强度，又得让它有足够的灵活性，能在高速工作中不至于因为过重导致动力不足或者运动不流畅。

说到底，冲床滑块就像是个“力大无穷”的小巧玲珑的运动员，既要力大无穷，又要身轻如燕。

精密冲床滑块调整装置详解
使用冲床冲压生产是加工制造行业最常用的生产方式，不同的场合需要不同的冲压加工设备，也造就了各种各样的冲床种类，目前采用曲轴连杆、气动离合器结构的精密冲床由于冲压精度高、工作稳定、故障率小、生产率高、易于实现自动化、适于在自动线上工作等优点被使用的最为广泛。

精密冲床一台冲床可以搭配许多种冲压模具，生产各种不同的冲压产品，而不同的模具的生产工艺不同，高度不同，因此实际使用时需对冲床滑块的高度进行调整，精密冲床滑块调整装置也就成为了精密冲床必不可少的核心装置之一。

硕尔精密机械以自身生产的精密冲床为例，详解一下精密冲床滑块调整装置的结构及工作原理：冲床滑块调整装置由冲床曲轴连接的连杆、滑块、穿设在连杆与滑块之间的连接销及偏心轮升降机构组成，其中连接销分别穿过滑块及偏心轮的偏心孔，驱动装置能够带动偏心轮在连杆的偏心轮孔内转动，从而通过偏心轮的偏心孔带动连接销升起或下降，以实现调节冲床滑块高度的功能，使得冲床能够根据不同的冲压模具方便、快捷的调整滑块的高度，使其能够适用于不同的冲压模具，通用性高，降低冲压生产的成本，且通过该滑块调整装置能够临时的调节模具的间隙，以方便模具的维护。

精密冲床实际使用时，滑块调整装置的螺杆配合调整螺帽推动摇杆向上或向下摆动，在摇杆向上或向下摆动时，球座与螺杆下端的球体部配合以便螺杆随摇杆小角度的摆动，防止卡死，并通过球体部的卡掣部与蜗轮的卡槽的配合，使得螺杆在小角度的摆动过程中，仍能与精密冲床滑块调整装置蜗轮同步转动；摇杆向上或向下摆动的过程中带动偏心轮在连杆的偏心轮孔内转动，从而通过偏心轮的偏心孔带动连接销升起或下降，以实现调节冲床滑块高度的功能.。

任务四自动冲床机构的装配与调试知识链接自动冲床机构主要由曲轴、连杆、滑块、支架轴承等组成，与间歇回转工作台配合，实现压料功能模拟，可完成自动冲床机构的装配工艺实现。

任务实施实训步骤（一）工作准备1. 熟悉图纸和零件清单、装配任务；2. 检查文件和零件的完备情况；3. 选择合适的工、量具；4. 用清洁布清洗零件。

（二））自动冲床机构的装配步骤1. 轴承的装配与调整首先用轴承套筒将6002轴承装入轴承室中（在轴承室中涂抹少许黄油），转动轴承内圈,轴承应转动灵活，无卡阻现象；观察轴承外圈是否安装到位。

2. 曲轴的装配与调整（1 ）安装轴二：将透盖用螺钉打紧，将轴二装好，然后再装好轴承的“右传动轴挡套”；（2 ）安装曲轴：轴瓦安装在曲轴下端盖的U型槽中，然后装好中轴，盖上轴瓦另一半，将曲轴上端盖装在轴瓦上，将螺钉预紧，用手转动中轴，中轴应转动灵活。

（3）将已安装好的曲轴固定在轴二上，用M5的外六角螺钉预紧；（4）安装轴一：将轴一装入轴承中（由内向外安装），将已安装好的曲轴的另一端固定在轴一上，此时可将曲轴两端的螺钉打紧，然后将“左传动轴压盖”固定在轴一上，然后再将左传动轴的闷盖装上，并将螺钉预紧；（5）最后在轴二上装键，固定同步轮，然后转动同步轮，曲轴转动灵活，无卡阻现象。

3•冲压部件的装配与调整将“压头连接体”安装在曲轴上。

曲轴上腳盖4.冲压机构导向部件的装配与调整（1 ）首先将“滑套固定垫块”固定在“滑块固定板上” ，然后再将“滑套固定板加强筋”固 定，安装好“冲头导向套”，螺钉为预紧状态。

（2）将冲压机构导向部件安装在自动冲床上，转动同步轮，冲压机构运转灵活，无卡阻现 象，最后将螺钉打紧，再转动同步轮，调整到最佳状态，在滑动部分加少许润滑油。

（三）自动冲床部件的手动运行与调整完成上述步骤，将手轮上的手柄拆下，安装在同步轮上，摇动手柄，观察“模拟冲头”运行 状态，多运转几分钟，仔细观察各个部件是否运行正常，正常后加入少许润滑油。

液压冲床主要结构设计优化及实验研究的开题报告一、研究背景随着制造业的不断发展和技术的进步，冲压加工作为一种重要的金属成形加工方式，越来越广泛应用于生产制造过程中。

其中，液压冲床是一种常用的冲床类型，具有大冲击力、稳定性好、自动化程度高等优点。

然而，现有液压冲床仍存在一些问题，如传动系统能量损失大、噪声大、维护成本高等，严重影响其运行效率和使用寿命。

为优化液压冲床的结构设计，提高其性能指标，本研究将进行液压冲床结构设计方面的优化及实验研究。

二、研究目的本研究将从液压冲床的主要结构设计方面入手，优化其结构设计，减少能量损失，提高稳定性，降低噪音，并通过实验研究，验证新结构设计的有效性及可行性，从而提高液压冲床的运行效率和使用寿命。

三、研究内容1. 液压冲床主要结构设计优化通过分析现有液压冲床的结构设计存在的问题，如能量损失大、噪声高、稳定性差等，对液压冲床的主要结构进行改进，提高其整体性能。

2. 液压传动系统优化液压传动系统是液压冲床的重要组成部分，本研究将对其进行优化设计，减小能量损失，提高损耗效率。

3. 声学研究针对液压冲床噪音问题，本研究将通过声学研究的手段，确定液压冲床产生噪音的原因，提出相应的解决措施。

4. 实验研究通过制作样机，验证新结构设计的可行性和有效性，从而提高液压冲床的运行效率和使用寿命。

四、研究方法1. 文献调研通过相关文献的调研，了解现有液压冲床的主要结构形式及其存在的问题，为研究提供依据。

2. 数值模拟采用数值分析的方法对液压冲床进行优化设计，以降低能量损失和噪音，提高稳定性。

3. 实验研究通过制作样机，对新的结构设计进行实验研究，验证其有效性及可行性。

五、研究意义本研究将对液压冲床的结构设计进行改进，减小能量损失，提高稳定性，降低噪音，从而提高液压冲床的运行效率和使用寿命。

同时，也为液压冲床的设计和制造提供了新的思路和方法。

曲柄冲床的结构及工作原理(总2页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除曲柄冲床的结构及工作原理曲柄压力机是机械式压力机的一种，也可以称为曲柄冲床。

它的工作原理是曲柄滑块机构。

现通过国产JB23-63型曲柄冲床来说明它的工作原理及结构。

1,工作原理和结构组成图2-1为其外形图,图2-2为运动简图。

其工作原理如下:电动机1通过三角皮带把运动传给大皮带轮2,再经过小齿轮3、大齿轮4传给离合器5(离合器5控制曲轴与齿轮4运动的开与合),离合器5把运动传给曲轴。

6连杆上端装在曲轴上,下端与滑块7连接,把曲轴的旋转运动变为滑块的直线往复运动。

模具的上模装在滑块上,下模装在工作台上,因此,当材料放在上下模之间时,即能进行冲裁及其他冲压成形工艺。

由于生产工艺的需要,滑块有时运动,有时停止,所以除离合器外,在曲轴末端还装有制动器,压力机在整个工作周期内进行工艺操作的时间很短,也就是说,有负荷的工作时间很短,大部分时间为无负荷的空闲时间。

为了使电动机的负荷均匀,有效地利用能量,装有飞轮。

大皮带轮2即起飞轮作用。

从上述的工作原理可看出,曲柄压力机由以下几个部分组成:(1)工作机构:由曲轴、连杆、滑块等零件组成的曲柄滑块机构。

(2)传动系统:包括齿轮传动、皮带传动等机构。

(3)操作系统:如离合器、制动器。

(4)能源系统:如电动机、飞轮。

.(5)支承部件:如机身。

2.曲柄滑块上的常用结构(1)模高度调节装置为了适应不同闭合高度的模具安装,在压力机曲柄滑块中,有调节压力机装模高度的装置。

如图2-3所示为压力机曲柄滑块机构图。

在调节时,先松开顶丝15, 再松开锁紧螺钉10,然后旋转调节螺杆6,使连接螺杆长度伸长或缩短,从而使装模高度减少或增加。

当模具安装调试好以后,应先后锁紧螺钉10和顶丝15, 防止连杆回松。

对于大、中型压力机,则由一个单独的电动机通过齿轮或蜗轮机构旋转调节螺杆。

冲床手动式滑块调整(60T以下精密冲床标准为手动式滑块调整)1、冲床手动式滑块调整结构组成：(1)模高指示器(2)滑块高度调整杆(03-1301) (3)固定器(4)导槽调整螺丝(左右) (5)导槽调整螺丝(前后) (6)顶料杆(13-0501)(7)顶料板(13-1401)2、冲床手动式滑块调整步骤：(1)首先将固定螺丝松开。

(2)拿起棘轮手把套于滑块调整杆处如欲上升滑块，则顺时针方向旋转，若想下降冲床滑块则逆时针方向旋转。

(3)由模高指示器中可看出滑块正确的高度（最小单位0.1mm)。

(4)依照上述步骤，即可完成调整之程序。

3、冲床手动式滑块调整特别注意事项：滑块调整时，请先查明模高之上限及下限，切莫超过所规定之上限及下限。

冲床电动式滑块调整(60T及60T以上精密冲床标准为电动式滑块调整)1、冲床电动式滑块调整结构组成：(1)滑块调整马达(2)模高指示器(3)顶料板2、冲床电动式滑块调整步骤：(1)将操作盘上之切换开关切至“ON”之位置。

(2)若欲上升可按下操作盘上之上升，若欲下降可按下操作盘之下降，放开押扣开关调整立即停止。

(3)滑块调整时可由滑块前面之模高指示器得知高度之多少，指示器之单位为0.1mm。

(4)当滑块调整至上限或下限时，指示器内之微动开关作动，调整立即自动停止。

(5)调整完成后切换开关调至切之位置。

(6)如运转冲床需押扣复归按钮，做复归动作，使紧急停止红灯灭，方可运转操作。

3、冲床电动式滑块调整注意事项(1)滑块高度调整前请将顶料杆调到最高，以防模高调整时撞击它部。

(2)为使滑块调整力减轻，调整前请先将平衡器内之气压适度调整降低。

(3)调整作业时，按下紧急调整按钮，将切换开关转至“切”位置，以确保调整时的安全。
