LM321,LM308热电偶应用电路(温度检测电路) [收藏]上传者：dolphin浏览次数:2226分享到：0关键词：LM321LM308热电偶应用温度检测现在，温度传感器全部使用了铂测温电阻，但在300℃以上时，用热电偶会更方便。
在使用热电偶方面的要点是，镍铬一镍铝热电偶（JIS符号：K）、铜－康铜热电偶（JIS 符号：T）有40μV/℃感应电势，极其微小，以及需要冷接点补偿等两点。
图1介绍巧妙地排除了这两点的有趣电路。
这竖际半导体公司的应用电路，前置放大器LM321A利用在补偿电压和补偿漂移之间有明确的相互关联，故意使它产生补偿电压，并取代冷接点补偿器。
图1使用军用级的LM121A和LM108A，但可以分别用LM321A和LM308A替换。
实际上组装了这个电路，并能良好地进行工作。
图1 冷接点补偿方法图2是使用传统方法的热电偶放大器。
冷接点补偿使用二极管的正向电压。
这里，使用齐纳二级管。
使用的运算放大器为LM308A，所以有5μV/℃补偿漂移，若周围温度变化8℃则产生1℃的误差，好像不太合适。
但是，由二极管的室温保证，只这部分好也不能综合改善。
当然，如果注意选择二级管，而且应当使用补偿漂移更好的运算放大器，图3就是这种情况的电路。
图2 标准冷接点补偿放大器如果把LM308A和LM321A组合在一起，就可以期待得到0.3μV/℃左右的补偿漂移。
若把换算成温度，即使周围温度变动20℃，误差也达不到0.2℃这样的好结果。
可是为了实现这个指标，必须注意二极管和端子板的电路做成等温度。
因此，使用T热电偶和K热电偶的电路，不能希望得到图3更好的效果。
图3 用于更精密的用途不用说，对于冷接点补偿的精度已变成关健问题，所以，一般测量精度不能提高。
为此，对于高精密的用途，无论如何也不得不采用铂。

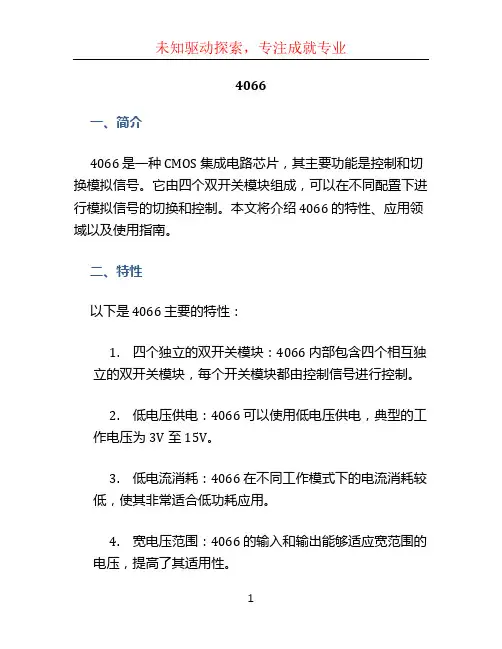

4066一、简介4066 是一种 CMOS 集成电路芯片，其主要功能是控制和切换模拟信号。
它由四个双开关模块组成，可以在不同配置下进行模拟信号的切换和控制。
本文将介绍 4066 的特性、应用领域以及使用指南。
二、特性以下是 4066 主要的特性：1.四个独立的双开关模块：4066 内部包含四个相互独立的双开关模块，每个开关模块都由控制信号进行控制。
2.低电压供电：4066 可以使用低电压供电，典型的工作电压为3V至15V。
3.低电流消耗：4066 在不同工作模式下的电流消耗较低，使其非常适合低功耗应用。
4.宽电压范围：4066 的输入和输出能够适应宽范围的电压，提高了其适用性。
三、应用领域4066 在许多领域都有广泛的应用，以下是其中的几个例子：1.电子开关：由于4066 具有四个独立的双开关模块，可以将其用作电子开关来切换模拟信号。
这在模拟信号处理和开关电路设计中非常有用。
2.数字信号处理：4066 还可以用于数字信号处理中，例如用于控制数字信号的路由和切换。
通过控制输入信号和开关模块的连接，可以实现不同信号路径的选择和切换，从而实现不同的信号处理功能。
3.通信系统：4066 在通信系统中可以用于信号切换和选择。
例如，在调制解调器中使用 4066 可以实现信号的选择和切换，从而实现不同的通信方式。
四、使用指南以下是使用 4066 的一些建议和指南：1.电路连接：将输入信号和控制信号连接到相应的引脚上。
确保输入和控制信号的电压范围在 4066 的规格范围内。
2.控制信号：通过控制信号来控制开关模块的状态。
控制信号可以是逻辑电平，如高电平和低电平，也可以是数字信号。
3.输入信号：将需要切换和控制的模拟信号连接到4066 的输入引脚上。
4.输出信号：连接需要输出的信号到 4066 的输出引脚上。
这些引脚将输出经过开关模块切换和处理后的信号。
5.电源：为 4066 提供适当的电源电压。
根据实际应用需求，选择正确的工作电压范围。
常用芯片型号大全4N35/4N36/4N37 "光电耦合器"AD7520/AD7521/AD7530/AD7521 "D/A转换器"AD7541 12位D/A转换器ADC0802/ADC0803/ADC0804 "8位A/D转换器"ADC0808/ADC0809 "8位A/D转换器"ADC0831/ADC0832/ADC0834/ADC0838 "8位A/D转换器" CA3080/CA3080A OTA跨导运算放大器CA3140/CA3140A "BiMOS运算放大器"DAC0830/DAC0832 "8位D/A转换器"ICL7106,ICL7107 "3位半A/D转换器"ICL7116,ICL7117 "3位半A/D转换器"ICL7650 "载波稳零运算放大器"ICL7660/MAX1044 "CMOS电源电压变换器"ICL8038 "单片函数发生器"ICM7216 "10MHz通用计数器"ICM7226 "带BCD输出10MHz通用计数器"ICM7555/7555 CMOS单/双通用定时器ISO2-CMOS MT8880C DTMF收发器LF351 "JFET输入运算放大器"LF353 "JFET输入宽带高速双运算放大器"LM117/LM317A/LM317 "三端可调电源"LM124/LM124/LM324 "低功耗四运算放大器"LM137/LM337 "三端可调负电压调整器"LM139/LM239/LM339 "低功耗四电压比较器"LM158/LM258/LM358 "低功耗双运算放大器" LM193/LM293/LM393 "低功耗双电压比较器" LM201/LM301 通用运算放大器LM231/LM331 "精密电压—频率转换器"LM285/LM385 微功耗基准电压二极管LM308A "精密运算放大器"LM386 "低压音频小功率放大器"LM399 "带温度稳定器精密电压基准电路"LM431 "可调电压基准电路"LM567/LM567C "锁相环音频译码器"LM741 "运算放大器"LM831 "双低噪声音频功率放大器"LM833 "双低噪声音频放大器"LM8365 "双定时LED电子钟电路"MAX038 0.1Hz-20MHz单片函数发生器MAX232 "5V电源多通道RS232驱动器/接收器" MC1403 "2.5V精密电压基准电路"MC1404 5.0v/6.25v/10v基准电压MC1413/MC1416 "七路达林顿驱动器"MC145026/MC145027/MC145028 "编码器/译码器" MC145403-5/8 "RS232驱动器/接收器"MC145406 "RS232驱动器/接收器"MC145407 "RS232驱动器/接收器"MC145583 "RS232驱动器/接收器"MC145740 DTMF接收器MC1488 "二输入与非四线路驱动器"MC1489 "四施密特可控线路驱动器"MC2833 "低功率调频发射系统"MC3362 "低功率调频窄频带接收器"MC4558 "双运算放大器"MC7800系列"1.0A三端正电压稳压器"MC78L00系列0.1A三端正电压稳压器MC78M00系列"0.5A三端正电压稳压器"MC78T00系列3.0A正电压稳压器MC7900系列1.0A三端负电压稳压器MC79L00系列0.1A三端负电压稳压器MC79M00系列0.5A三端负电压稳压器Microchip "PIC系列单片机RS232通讯应用"MM5369 3.579545MHz-60Hz 17级分频振荡器MOC3009/MOC3012 "双向可控硅输出光电耦合器"MOC3020/MOC3023 "双向可控硅输出光电耦合器"MOC3081/MOC3082/MOC3083 "过零双向可控硅输出光电耦合器" MOC8050 "无基极达林顿晶体管输出光电耦合器"MOC8111 "无基极晶体管输出光电耦合器"MT8870 "DTMF双音频接收器"MT8888C DTMF 收发器NE5532/NE5532A "双低噪声运算放大器" NE5534/SE5534 "低噪声运算放大器" NE555/SA555 "单时基电路"NE556/SA556/SE556 "双时基电路"NE570/NE571/SA571 "音频压缩扩展器" OP07 "低电压飘移运算放大器"OP27 "低噪音精密运算放大器"OP37 "低噪音高速精密运算放大器"OP77 "低电压飘移运算放大器"OP90 "精密低电压微功耗运算放大器" PC817/PC827/PC847 "高效光电耦合器" PT2262 "无线遥控发射编码器芯片"PT2272 "无线遥控接收解码器芯片"SG2524/SG3524 "脉宽调制PWM "ST7537 "电力线调制解调器电路"TDA1521 2×12W Hi-Fi 音频功率放大器TDA2030 14W Hi-Fi 音频功率放大器TDA2616 2×12W Hi-Fi 音频功率放大器TDA7000T FM 单片调频接收电路TDA7010T FM 单片调频接收电路TDA7021T FM MTS单片调频接收电路TDA7040T "低电压锁相环立体声解码器"TDA7050 "低电压单/双声道功率放大器"TL062/TL064 "低功耗JFET输入运算放大器"TL071/TL072/TL074 "低噪声JFET输入运算放大器"TL082/TL084 JFET 宽带高速运算放大器TL494 "脉宽调制PWM "TL594 "精密开关模式脉宽调制控制"TLP521/1-4 "光电耦合器"TOP100-4 TOPSwitch 三端PWM开关电源电路TOP200-4 TOPSwitch 三端PWM开关电源电路TOP209/TOP210 TOPSwitch 三端PWM开关电源电路TOP221-7 TOPSwitch-Ⅱ三端PWM开关电源电路TOP232-4 TOPSwitch-FX 五端柔韧设计开关电源电路TOP412/TOP414 TOPSwitch 三端PWM DC-DC 开关电源ULN2068 1.5A/50V 4路达林顿驱动电路ULN2803 500mA/50V 8路达林顿驱动电路ULN2803/ULN2804 线性八外围驱动器阵列VFC32 "电压—频率/频率—电压转换器"常用ic资料2AD711 高精度、底价格、高速BiFET 运放CA3130 15MHz, BiMOS 运放with MOSFET Input/CMOS Output LH0032 Ultra Fast FET-输入单运放LF351 Wide B与门width JFET 输入单运放LF411 Low Offset, Low Drift JFET 输入单运放LM108 高精度、单运放LM208 高精度、单运放LM308 高精度、单运放LM833 双音频运放, 低噪音LM358 双运放LM359 双, 高速, Programmable, Current Mode (Norton) Amplifier LM324 QUADRUPLE 运放LM391 音频Power DriverLM393 双Differential ComparatorNE5532 双音频运放, 低噪音NE5534 Single 音频运放, 低噪音OP27 低噪音、高精度、高速运放OP37 低噪音、高精度、高速运放TL071 Single JFET-输入运放, 低噪音TL072 双JFET-输入运放, 低噪音TL074 Quad JFET-输入运放, 低噪音TL081 Single JFET-输入运放TL082 双JFET-输入运放TL084 Quad JFET-输入运放TLC271 LinCMOS..PROGRAMMABLE LOW-POWER 运放TLC272 LinCMOS.... PRECISION 双运放TLC274 LinCMOS.... PRECISION QUAD 运放MN3004 512 STAGE 低噪音BBDL165 3A POWER 运放(20W)LM388 1.5W 音频功率放大LM1875 20W 音频功率放大TDA1516BQ 24 W BTL or 2 x 12 w 立体声汽车用功率放大器TDA1519C 22 W BTL or 2 X 11 W 立体声功率放大TDA1563Q 2 x 25 W high efficiency car radio 功率放大TDA2002 单声道、功率放大8W [NTE1232]TDA2005 双功率放大20WTDA2004 10 + 10W STEREO 立体声汽车用功率放大器TDA2030 Single 功率放大14WSTK4036 II 模块电路, AF PO, 双电源50WSTK4036 XI 模块电路, AF PO, 双电源50WSTK4038 II AF 功率放大60 WSTK4040 II AF 功率放大70 WSTK4040 XI AF 功率放大70 WSTK4042 II AF 功率放大80 WSTK4042 XI AF 功率放大80 WSTK4044 II 模块电路, AF 功率放大、单声道100WSTK4044 II 模块电路, AF 功率放大、单声道100WSTK4046 XI 模块电路, AF 功率放大、单声道120WSTK4048 XI 模块电路, AF 功率放大、单声道150WSTK4050 V 模块电路, AF 功率放大、单声道200WLM3914 10-Step Dot/Bar显示驱动器, Linear scaleLM3915 10-Step Dot/Bar显示驱动器, Logarithmic scaleLM3916 10-Step Dot/Bar显示驱动器UAA180 LED driver Light or light spot display operation for max. 12 emitting diodes CA3161E BCD to Seven Segment Decoder/DriverCA3162E A/D Converter for 3-Digit DisplayICL7136 3 1/2 Digit LCD, Low Power Display, A/D ConverterLM1800 PLL Stereo Decoder [NTE743]CA3090P Stereo Multiplex Decoder (Comp.to NTE789 From NTE)MC1310P FM Stereo Demodulator (Comp. to NTE801 From NTE)555 时钟556 双555MN3101 时钟/ 驱动XR2206 Monolithic Function Generator4N25 6-PIN 光电晶体管OPTOCOUPLERS4N264N274N284N35 6-PIN 光电晶体管OPTOCOUPLERS4N364N3778xx 系列3端稳压器+5V 到+24V1A78Lxx 系列3端稳压器+5V 到+24V 0.1A78Mxx 系列3端稳压器+5V 到+24V 0.5A78Sxx 系列3端稳压器+5V 到+24V 2A79xx 系列3端负电压稳压器-5V 到-24V 1A 79Lxx 系列3端负电压稳压器-5V 到-24V 0.1A LM117 +1.2V...+37V 1.5A 正电压可调稳压器LM217 +1.2V...+37V 1.5A 正电压可调稳压器LM317 +1.2V...+37V 1.5A 正电压可调稳压器LM137 -1.2V...-37V 1.5A 负电压可调稳压器LM237 -1.2V...-37V 1.5A 负电压可调稳压器LM337 -1.2V...-37V 1.5A 负电压可调稳压器LM138 +1.2V --32V 5-安培可调LM338 +1.2V -- 32V 5-安培可调LM723 高精度可调L200 2 A / 2.85 to 36 V.可调74LS00 Quad 2-Input 与非门74LS04 Hex 反相器74LS08 Quad 2 input 与门74LS10 Triple 3-Input 与非门74LS13 SCHMITT TRIGGERS 双门/HEX 反相器74LS14 SCHMITT TRIGGERS 双门/HEX 反相器74LS27 TRIPLE 3-INPUT NOR 门74LS30 8-Input 与非门74LS32 Quad 2 input OR74LS42 ONE-OF-TEN DECODER74LS45 BCD to Decimal Decoders/Drivers74LS47 BCD to 7 seg decoder/driver74LS90 Decade 与门Binary 记数器74LS92 Divide by 12 记数器74LS93Binary 记数器74LS121 Monostable multivibrator74LS154 4-Line to 16-Line Decoder/Demultiplexer74LS192 BCD up / down 记数器74LS193 4 bit binary up / down 记数器74HC237 3-to-8 line decoder/demultiplexer with address latches74LS374 3-STATE Octal D-Type Transparent Latches 与门Edge-Triggered Flip-Flops 74LS390 双DECADE 记数器双4-STAGE BINARY 记数器4001 Quad 2-input NOR 门4002 双4-input NOR 门4007 双Complementary Pair 与门反相器4011 Quad 2-Input NOR Buffered4013 双D-Type Flip-Flop4016 Quad Analog Switch/Quad Multiplexer4017 Decade 记数器/Divider4022 Divide-by-8 记数器/Divider with 8 Decoded Outputs4023 Triple 3-input 与非门4025 Triple 3-input NOR 门4026 DEC. COUN./DIVIDER WITH DECODED 7-SEG. DISPLAY OUTPUTS 4028 BCD to Decimal Decoder4029 Binary/Decade Up/Down 记数器4040 12-Stage Ripple-Carry Binary4046 Phase-Locked Loop4051 Single 8-Channel Analog4052 Differential 4-Channel Analog4053 Triple 2-Channel Multipl/Demul4054 显示驱动4055 显示驱动4056 显示驱动4060 14-Stage Ripple-Carry Binary C4066 Quad Bilateral Switch4067 Cmos Analog Multiplexer / Demultiplexer [266kb] 4068 8-input 与非门4069 Hex 反相器4071 Quad 2-input OR 门4072 双4-input OR 门4075 Triple 3-input OR 门4081 Quad 2-Input 与门门4082 双4-input 与门门4093 Quad 2-Input Schm.Trigger4511 BCD-to-7-Segment Latch Decade Driver4518 双BCD 记数器4583 双Schmitt Trigger4584 Hex Schmitt trigger如有侵权请联系告知删除，感谢你们的配合！。
放大器模块常用芯片简介MAX4106:⑴低成本，高速，单电源运算放大器。
⑵满摆幅输出的运算放大器，-3db带宽为150MHZ,可以采用正负5V或者单电源供电，⑶采用Umax-8和SO-8封装。
THS3092：⑴高速电流反馈双运算放大器芯片⑵160MHZ(G=5，RL=100)电源电源范围正负5-15V. ⑶采用SOIC-8和TSSOP-14封装。
AD624：⑴高精度，低噪声仪表放大器芯片⑵主要用于设计低电平传感器（负荷传感器，应变计和压力传感器）⑶可用于高速数据采集应用。
AD603⑴90MHZ带宽，增益程控可调的集成运算放大器芯片⑵增益与控制电压成线性关系，增益变化范围40dB ⑶采用SOIC-8和CERDIP-8封装AD8055；⑴电压反馈型放大器芯片⑵该芯片0.1dB增益平坦度为40MHZ，带宽达300MHZ，压摆率为1400V/us,建立时间为20ns,适合各种高速应用。
⑶采用正负5V双电源或+12V单电源，仅需5mA的电源电流，负载电流可达60mA，工作温度-40―+125度。
⑷采用PDIP-8，SOIC-8和SOT-23-5封装 AD811⑴视频运算放大器芯片⑵具有高速，高频，宽频带和低噪声等优异特性⑶具有140MHZ带宽，120MHZ带宽，35MHZ带宽，2500V/us摆率，建立时间25ns⑷采用8引脚SOIC(R-8),16,20引脚等ICL7650/53: ⑴运算放大器芯片⑵具有极低的输入失调电压，整个工作温度范围（约100度）内只有1Uv,失调电压的温漂为0.01Uv/度，开环增益极高，转换率SR=2.5V/us………⑶电源电压范围V+到V-为4.5-16V.LM386⑴音频功率放大器⑵工作电压4-12V，5-18V静态功耗约4mA可用于电池供电，电压增益范围20-200，可调；⑶采用8引线双列直插式，贴片式封装 TEA2050⑴双声道立体声音频功率放大集成电路芯片⑵工作电源电压3-15V，工作电压6-9V，输出功率与电源电压和扬声器阻抗有关⑶采用POWERDIP16和SO20封装 LTC1068⑴开关电容滤波器芯片⑵它包含4个同样的二阶滤波器。

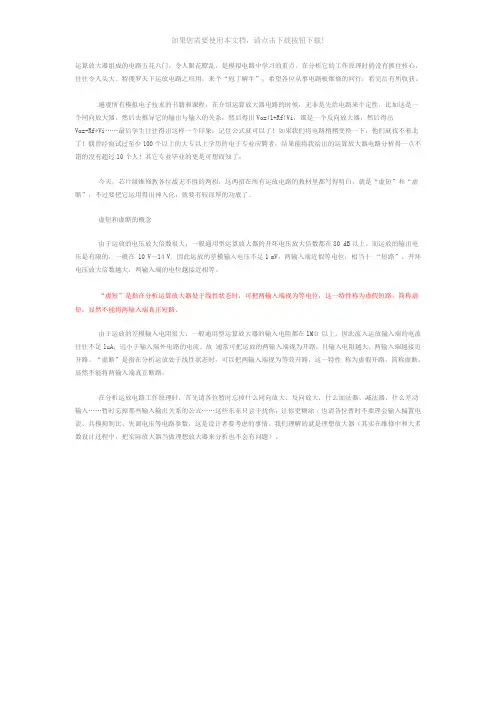

运算放大器组成的电路五花八门，令人眼花瞭乱，是模拟电路中学习的重点。
在分析它的工作原理时倘没有抓住核心，往往令人头大。
特搜罗天下运放电路之应用，来个“庖丁解牛”，希望各位从事电路板维修的同行，看完后有所收获。
遍观所有模拟电子技朮的书籍和课程，在介绍运算放大器电路的时候，无非是先给电路来个定性，比如这是一个同向放大器，然后去推导它的输出与输入的关系，然后得出Vo=(1+Rf)Vi，那是一个反向放大器，然后得出Vo=-Rf*Vi……最后学生往往得出这样一个印象：记住公式就可以了！如果我们将电路稍稍变换一下，他们就找不着北了！偶曾经面试过至少100个以上的大专以上学历的电子专业应聘者，结果能将我给出的运算放大器电路分析得一点不错的没有超过10个人！其它专业毕业的更是可想而知了。
今天，芯片级维修教各位战无不胜的两招，这两招在所有运放电路的教材里都写得明白，就是“虚短”和“虚断”，不过要把它运用得出神入化，就要有较深厚的功底了。
虚短和虚断的概念由于运放的电压放大倍数很大，一般通用型运算放大器的开环电压放大倍数都在80 dB以上。
而运放的输出电压是有限的，一般在 10 V～14 V。
因此运放的差模输入电压不足1 mV，两输入端近似等电位，相当于“短路”。
开环电压放大倍数越大，两输入端的电位越接近相等。
“虚短”是指在分析运算放大器处于线性状态时，可把两输入端视为等电位，这一特性称为虚假短路，简称虚短。
显然不能将两输入端真正短路。
由于运放的差模输入电阻很大，一般通用型运算放大器的输入电阻都在1MΩ以上。
因此流入运放输入端的电流往往不足1uA，远小于输入端外电路的电流。
故通常可把运放的两输入端视为开路，且输入电阻越大，两输入端越接近开路。
“虚断”是指在分析运放处于线性状态时，可以把两输入端视为等效开路，这一特性称为虚假开路，简称虚断。
显然不能将两输入端真正断路。
在分析运放电路工作原理时，首先请各位暂时忘掉什么同向放大、反向放大，什么加法器、减法器，什么差动输入……暂时忘掉那些输入输出关系的公式……这些东东只会干扰你，让你更糊涂﹔也请各位暂时不要理会输入偏置电流、共模抑制比、失调电压等电路参数，这是设计者要考虑的事情。

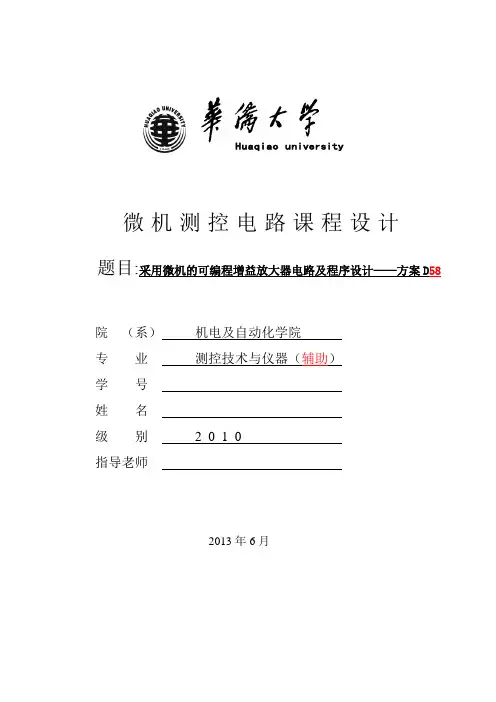

Huaqiao university微机测控电路课程设计题目:采用微机的可编程增益放大器电路及程序设计——方案D58院（系）机电及自动化学院专业测控技术与仪器（辅助）学号姓名级别 2 0 1 0指导老师2013年6月单片机课程设计与总结目录一、可编程增益放大器芯片LM308+电子模拟开关芯片4066电路与程序设计整体设计方案1、设计任务2、任务分析3、整体设计规划二、硬件选择1、模拟电子开关的选择2、运算放大器的选择3、CPU选择三、软件系统设计1、核心程序流程图2、核心程序3、检测与调试四、原理图五、检测与调试六、参考文献七、心得体会一、整体设计方案1、设计任务:采用微机的可编程增益放大器电路及其程序设计—D562、任务分析:通过选择运算放大器的增益电阻实现放大倍数的可编程。
可采用多种方式，如利用现成的可编程运算放大器芯片（如PGA206/LMP8100/MCP6S91/AD8250等），通过微机的IO口直接控制或通信信令控制实现；利用普通运算放大器芯片（如LM358/LM741/AD308等），运用电子模拟开关芯片（如4066/4051/4052等）、DA转换器，通过微机的IO口直接控制切换选择不同的增益电阻实现放大倍数的可编程。
3、设计整体规划：可编程增益放大器的整体设计流程如下图1所示：模拟开关4066普通运放AD308单片机A T89C52放大器电路设计核心程序及流程图图1.整体设计流程二、硬件选择1、模拟电子开关选择：此可编程增益放大器选用的模拟电子开关为4066。
具体接通哪一通道，4066内部逻辑图如图2所示，4066引脚图如图3所示：图2. 4066内部逻辑图图3 .4066引脚图每个封装内部有4 个独立的模拟开关，每个模拟开关有输入、输出、控制三个端子，其中输入端和输出端可互换。
当控制端加高电平时，开关导通；当控制端加低电平时开关截止。
模拟开关导通时，导通电阻为几十欧姆；模拟开关截止时，呈现很高的阻抗，可以看成为开路。
Huaqiao university
微机测控电路课程设计
题目:采用微机的可编程增益放大器电路及程序设计——方案D58
院（系）机电及自动化学院
专业测控技术与仪器（辅助）
学号
姓名
级别 2 0 1 0
指导老师
2013年6月
单片机课程设计与总结
目录
一、可编程增益放大器芯片LM308+电子模拟开关芯片
4066电路与程序设计整体设计方案
1、设计任务
2、任务分析
3、整体设计规划
二、硬件选择
1、模拟电子开关的选择
2、运算放大器的选择
3、CPU选择
三、软件系统设计
1、核心程序流程图
2、核心程序
3、检测与调试
四、原理图
五、检测与调试
六、参考文献
七、心得体会
一、整体设计方案
1、设计任务:采用微机的可编程增益放大器电路及其程序设计—D56
2、任务分析:通过选择运算放大器的增益电阻实现放大倍数的可编程。
可采用多种方式，如利用现成的可编程运算放大器芯片（如PGA206/LMP8100/MCP6S91/AD8250等），通过微机的IO口直接控制或通信信令控制实现；利用普通运算放大器芯片（如LM358/LM741/AD308等），运用电子模拟开关芯片（如4066/4051/4052等）、DA转换器，通过微机的IO口直接控制切换选择不同的增益电阻实现放大倍数的可编程。
3、设计整体规划：可编程增益放大器的整体设计流程如下图1所示：
模拟开关4066
普通运放AD308
单片机A T89C52
放大器电路设计
核心程序及流程图
图1.整体设计流程
二、硬件选择
1、模拟电子开关选择：此可编程增益放大器选用的模拟电子开关为4066。
具体接通哪一通道，4066内部逻辑图如图2所示，4066引脚图如图3所示：
图2. 4066内部逻辑图
图3 .4066引脚图
每个封装内部有4 个独立的模拟开关，每个模拟开关有输入、输出、控制三个端子，其中输入端和输出端可互换。
当控制端加高电平时，开关导通；当控制端加低电平时开关截止。
模拟开关导通时，导通电阻为几十欧姆；模拟开关截止时，呈现很高的阻抗，可以看成为开路。
模拟开关可传输数字信号和模拟信号，可传输的模拟信号的上限频率为40MHz。
各开关间的串扰很小，典型值为－50dB。
2、运算放大器选择：运算放大器采用通用运算放大器AD308,AD308的性能特点为输入失调电压为2mV,温度漂移为6uV/,偏置电流为1.5nA,转换速率为300mV/us，消耗功率300uA,工作电压在3---18V,输入电压为15V,共模输入电流为10mA。
其引脚图如图4所示。
由于Proteus中没有AD308，因此在放大器电路中用LM308代替。
图4.AD308引脚图
3、CPU选择：CPU采用单片机AT89C52，AT89C52是一个低电压，高性能COMS8位单片
机，并且此可编程增益放大器对单片机要求不是很高，因此采用AT89C52足够。
单片机
其外部引脚图如图5所示：
左图为5.AT89C52引脚图
主要特性：
1、兼容MCS51指令系统
2、8k 可反复擦写(大于1000次）Flash ROM ；
3、32个双向I/O 口；
4、256x8bit 内部RAM ；
5、3个16位可编程定时/计数器中断；
6、时钟频率0-24MHz ；
7、2个串行中断，可编程UART 串行通道；
8、2个外部中断源，共8个中断源；
9、2个读写中断口线，3级加密位；
10、低功耗空闲和掉电模式，设置睡眠和唤醒
功能；
各电阻值的选择：R1=2.5K R2=2.5K R3=5K R4=10
R5=15K R6=20K
放大倍数 A1=1+R3/R1=3 A2=1+R4/R1=5
A3=1+R5/R1=7
若反馈电阻并联，则另外计算。
总共16种情况。
（程序可见第二或者第三种）
三、软件设计
核心程序流程图：
程序开始
延时特定时间t
延时特定时间t
延时特定时间t
图6 程序流程图
P2.0、P2.1、P2.2、P2.3口分别输出'0' '0'‘0’‘1’电平 P2.0、P2.1、P2.2、P2.3口分别输出'0' '0' '1' '0'电平 输出0100电平 输出1000电平
返回开始程序循环
1、核心程序
汇编语言：（最简模式）
ORG 0000H
SJMP MAIN
MAIN: MOV A,#01H
MOV R0,#04H
LOOP: MOV P2,A
RL A
LCALL DELAY
DJNZ R0,LOOP
LJMP MAIN
HERE: SJMP HERE
DELAY:MOV R3,#15
D3:MOV R1,#150
D2:MOV R2,#150
D1:DJNZ R2,D1
DJNZ R1,D2
DJNZ R3,D3
RET
END
以上可实现高电平位置的左移，每次循环左移四次。
输出高电平的不同，影响开关4066的输入及输出。
从而决定放大倍数。
四、实验原理图
图7整体放大器原理图
五、检测与调试：（以最简模式来分析）
当将滑动变阻器向下移动至20%时，使得输入电压约为1V，点击仿真按钮进行仿真，此时测得的各个实际参数如下：实际输入电压为1V，实际输出电压分别为3.15V,5.15V,7.15V,9.16V.这说明四个不同的反馈电阻与模拟开关在单片机输出控制作用下产生四种不同的增益分别约等于3,5,7,9。
后面的小数产生是因为模拟开关存在内阻引起的。
由此，得知这个运算放大器至少可实现3,5,7,9四种不同的电压放大倍数。
六、参考文献：
1.《模拟电路基础》
2.《数字电路基础》
3.王瑞福，“单片机测控系统大全”，北京航空航天大学出版社
4.潘新民，“单片机实用系统设计”，人民邮电出版社
5.李华，“MCS51系列单片机实用接口技术”，北京航空航天大学出版社
6.《单片机电路设计、分析与制作》
7.《用低功耗设计---原理、器件与应用》
8.《电路》
9.《单片机原理及应用系统设计》
10.《单片机应用及C51程序设计》
11.网上相关网页及信息
七、心得体会：
作为一名测控专业的大三学生，我觉得做单片机课程设计是十分有意义，而且是十分必要的。
学习了一个学期的理论专业知识，甚至是大学以来学到各种知识，需要有个途径来巩固和加强，做类似的课程设计就为我们提供了良好的时间平台。
这个课程设计历时两个星期，虽然具体做的时间并没有这么长，但我还是学到了很多东西。
首先，做这种实践的东西，团队精神、同学之间的合作的最重要的，我们小组从一开始选课题到熟悉软件、学习硬件、系统设计，都积极讨论，集思广益，因此能以较快的时间内完成较高质量的设计。
其次，由于所要用到的硬件并不了解，必须要自己查书，上网查阅才能使用，软件也是新接触的，因此自学能力有了很大的提高。
最后，细节决定成败，在课设过程中，一根导线的错误，程序中一个字母的错误，都会导致结果出不来，课设需要谨慎、认真的态度。
单片机是很重要的一门课程，尽管我们在课堂上学到的内容很有限，但在以后的学习中单片机还需要好好的深入研究和学习。
最后，感谢老师对我们的精心指导和帮助，感谢同学们对我的帮助。
马小开1011211020。
