集成运算放大器的应用有哪些集成运算放大器(Operational Amplifier,简称OP-AMP) 是现代电子技术中常用的一种集成电路,广泛应用于信号放大、积分、微分、比较、滤波、波形变换、逻辑运算等电路中。
本文将介绍一些集成运算放大器的应用。
一、信号放大集成运算放大器广泛应用于信号放大电路中,其直接或变压器耦合输入方式具有低输入电阻、高输入阻抗、低噪声、高增益和宽带等特性。
在应用中,可通过精心设计放大器电路,控制反馈,实现高增益稳定运行。
二、积分电路积分电路是信号处理电路中的基本电路,它能将信号输入与时间积分,输出的是输入信号积分后的值。
集成运算放大器常用于积分电路的设计,其放大电压信号,然后通过电容对信号进行积分。
例如,在三角形波发生器电路中,可通过电容积分得到正弦波信号,而集成运算放大器的内部电路通常包含差分放大器,可将输入信号转化为电压差,用于驱动电容,完成积分计算。
三、微分电路微分电路是在信号处理中广泛应用的一种电路,它能够将信号对时间的微分操作,其输出电压是输入信号微分后的值。
集成运算放大器也常用于微分电路的设计中,可通过对输入信号进行微分计算得到输出信号。
例如,在测量热电偶温度时,可将温度信号输入到集成运算放大器中,通过差分放大器将信号转化为电压差,然后用电阻对信号进行微分计算,输出即为最终温度值。
四、比较电路比较电路是一种将两个信号进行比较然后输出比较结果的电路,它广泛应用于数字电路、自动控制、计算机硬件等领域。
集成运算放大器常用于比较电路中,它的输出能够根据电压的大小关系取两个输入信号中的一个。
例如,电压比较器是一种常见的电路,它采用集成运算放大器作为比较电路的核心元件,用于比较两个不同电压的大小关系,以便输出相应的状态。
五、滤波器滤波器是一种通过对输入信号进行滤波操作,抑制或增强特定频率信号的电路。
集成运算放大器广泛应用于滤波电路的设计中,其内部电路包括低通滤波器、高通滤波器、带通滤波器、带阻滤波器等类型。
集成运算放大器的基本运算电路x本文介绍了集成运算放大器的基本运算电路,包括其结构、功能、特性和应用。
集成运算放大器是一种半导体器件,用于放大电气信号,它有助于提高信号的电压或电流,使信号可以传输到远处。
集成运算放大器具有很多优点,如体积小、功耗低、抗干扰能力强、可靠性高等。
此外,它还可以实现各种电路设计,如移相器、高通滤波器和低通滤波器等。
本文将详细介绍集成运算放大器的基本运算电路,包括电路结构、工作原理、参数、应用等。
集成运算放大器(Integrated Operational Amplifier)是一种具有可替代性的多输入半导体电路,它可以提高任何一路输入信号的电压或电流,可以实现各种复杂的放大电路。
集成运算放大器的基本电路由一个或多个放大器组成,每个放大器由若干个部件组成,可以形成一个可调节复杂放大电路。
集成运算放大器可分为多晶片、单晶片和小规模集成电路3种类型,根据处理信号的种类和放大系数的大小,它可以分为分立电路、模拟电路和数字电路。
集成运算放大器的输出电压可以大大提高原始信号的电压,并且可以根据输入参数调节输出电压。
集成运算放大器的基本运算电路由放大器、输入端口和输出端口组成。
输入端口由两个端口组成,分别是正输入端口和负输入端口,这两个端口可以接收一个正电压信号和一个负电压信号。
输出端口可以接收较大的电压信号,输出信号与输入信号的相位一致。
此外,很多放大器还具有滞后环节,可以进一步延迟放大器的输出信号,使其同输入信号的相位更为一致。
集成运算放大器的特性取决于其器件和结构,主要特性有:抗干扰能力强、体积小、功耗低、可靠性高等。
此外,集成运算放大器还具有很多类型,如双路放大器、移相器、高通滤波器和低通滤波器等,每种器件都有其特定的应用。
集成运算放大器可用于实现各种电路,如低通滤波器、高通滤波器、移相器等,这些电路有助于提高电路系统的精度和灵敏度,从而实现精确的测量和控制。
此外,它还可以用于实现多种复杂电路,如高阻率电路、低阻率电路和串行/并行电路等。
集成电路运算放大器的定义1. 引言集成电路运算放大器是当今电子电路中最重要的基本器件之一。
它是一种高增益、差分放大器,广泛应用于模拟电路、信号处理、自动控制等领域。
本文将介绍集成电路运算放大器的定义、基本原理、特性以及应用。
2. 定义集成电路运算放大器,简称运放(Op-Amp, Operational Amplifier),是一种差分放大器,它能够将输入信号放大到较高的增益水平。
运放通常由差动输入级、差动放大级、输出级和电源级组成。
它的输入有两个端口:非反馈输入端(inverting input)和反馈输入端(non-inverting input),输出端则以电压方式输出。
3. 基本原理3.1 差分放大器运放的核心是差分放大器,它是由两个晶体管组成的差分对(differential pair)。
差分放大器具有高增益、高输入阻抗和低输出阻抗等特点。
当在非反馈输入端和反馈输入端施加电压时,差分放大器将两个输入信号进行差分放大,并输出差分放大的结果。
3.2 负反馈运放的一个重要特点是负反馈(negative feedback)。
负反馈通过将输出信号的一部分反馈到输入端,使得运放的输出与输入之间达到稳定的关系。
负反馈降低了运放的增益,但提高了稳定性和线性度。
4.1 增益运放具有非常高的开环增益,通常在105到106范围内。
通过负反馈可以调节运放的增益,使其适应不同的应用需求。
4.2 输入阻抗和输出阻抗运放的输入阻抗非常高,通常在105到1012欧姆之间,使其能够接受较小的输入信号。
输出阻抗通常比输入阻抗小得多,可以提供较低的输出阻抗。
4.3 带宽运放的带宽指的是它能够工作的最大频率范围。
通常,在低频时运放的增益较高,而在高频时增益会逐渐降低。
带宽取决于运放的内部结构和电容等元件。
运放的工作温度和环境温度对其性能有一定影响。
温度变化会引起运放增益的变化,这种现象称为温漂。
通过合适的补偿电路和工艺可以减小温漂的影响。

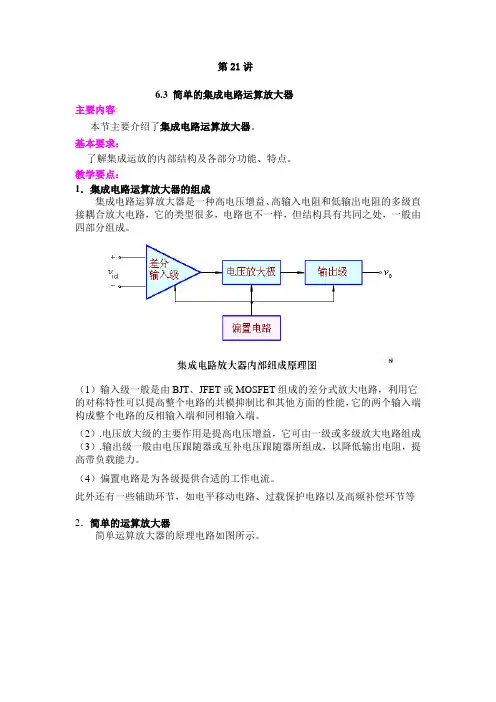

第21讲6.3 简单的集成电路运算放大器主要内容:本节主要介绍了集成电路运算放大器。
基本要求:了解集成运放的内部结构及各部分功能、特点。
教学要点:1.集成电路运算放大器的组成集成电路运算放大器是一种高电压增益、高输入电阻和低输出电阻的多级直接耦合放大电路,它的类型很多,电路也不一样,但结构具有共同之处,一般由四部分组成。
(1)输入级一般是由BJT、JFET或MOSFET组成的差分式放大电路,利用它的对称特性可以提高整个电路的共模抑制比和其他方面的性能,它的两个输入端构成整个电路的反相输入端和同相输入端。
(2).电压放大级的主要作用是提高电压增益,它可由一级或多级放大电路组成(3).输出级一般由电压跟随器或互补电压跟随器所组成,以降低输出电阻,提高带负载能力。
(4)偏置电路是为各级提供合适的工作电流。
此外还有一些辅助环节,如电平移动电路、过载保护电路以及高频补偿环节等2.简单的运算放大器简单运算放大器的原理电路如图所示。
(1)T1,T2对管组成差分式放大电路,信号双端输入、单端输出。
(2)复合管T3,T4组成共射极电路,形成电压放大级,以提高整个电路的电压增益。
(3)T5,T6组成两级电压跟随器,构成电路的输出级,它不仅可以提高带负载的能力,而且可进一步使直流电位下降,以达到输入信号电压v id=v i1-v i2为零时,输出电压v O=0的目的。
(4)R7和D组成低电压稳压电路以供给的基准电压,它与T9一起构成电流源电路以提高T5的电压跟随能力。
(5)电路符号:由此可见,运算放大器有两个输入端(即反相输入端1和同相输入端2),与一个输出端3。
在运算放大器的代表符号中,反相输入端用"-"号表示,同相输入端用"+"表示。
器件外端输入、输出相应地用N,P和O表示。
(6)输入和输出的相位:利用瞬时极性法分析可知,当输入信号电压v i1从反相输入端输入时(v i2=0),如v i1的瞬时变化极性为(+)时,各级输出端的瞬时电位极性为:v C2(+)→v O2(–)→v B6(–)→v O(–)则输出信号电压v o 与v i1反相;同时,当输入信号电压从同相端输入v i2(v i1=0)时,可以检验,输出电压v o与v i2同相。
