电气“五防”学习资料2010年9月电气操作必须严格执行的“五防”：1、防止误拉、合开关2、防止误入带电间隔3、防止带负荷拉、合刀闸4、防止带地刀或接地线合开关5、防止带电挂接地线或合接地刀闸开关、刀闸防误闭锁装置一. 400V低压开关防误闭锁1. 400V低压开关均装有限位开关，只有开关在工作位置或试验位置才能对开关进行分、合闸；此限位还能防止带负荷拉开关，在动、静触头拉弧前先将开关通过机械部分跳掉。

2. 400V低压开关装有闭锁电磁铁，当其失去直流操作电压后机构不进行合闸操作。

二. 6KV开关防误闭锁（一）闭锁装置介绍1．6KV开关均为真空断路器，采用金属封闭开关，该开关处在锁定后的试验位置或工作位置时，才能对开关进行分、合闸操作。

2．只有接地刀在分闸位置时，开关才能从试验位置摇至工作位置或从工作位置摇至试验位置。

3．只有当开关处在试验位置或移出柜门外后，后下门（电缆室内）关好后，才能对接地刀闸进行操作。

4．后下门只有在接地刀闸处在合闸位置时才能开启。

必要时，可利用紧急解锁装置开启后下门，但要取得值长的同意，要密切注意间隔内是否带电。

5．开关在工作位置时，二次插头被锁定不能拔出。

（二）“五防”措施1. 防止带电合地刀(W2)地刀在分位，开关在运行状态，通过开关本体挡板与地刀连杆上一挡板闭锁，无法进行地刀操作。

(W3)地刀在分位，开关在运行状态，通过地刀闭锁挡板，地刀操作把手在开关处于运行状态时，无法放入地刀操作孔进行地刀操作。

2. 防止误入带电间隔(W2) 开关后柜门通过闭锁舌片扣住后柜门，使后柜门无法打开，且地刀闭锁舌片已进行加长处理。

(W3)地刀分开后，开关下柜门通过闭锁舌板卡住，使下柜门无法打开。

3. 防止带地刀送电地刀合上后，开关通过开关柜中间闭锁舌片挡住手车滚轮，无法摇至工作位置。

4. 防止带负荷拉合刀闸（1）开关未到试验位置或工作位置时，开关联锁弯板扣住合闸弯板上的销，使开关无法合闸，同时通过行程开关切断合闸回路，防止开关处于合闸状态，推进负荷区。

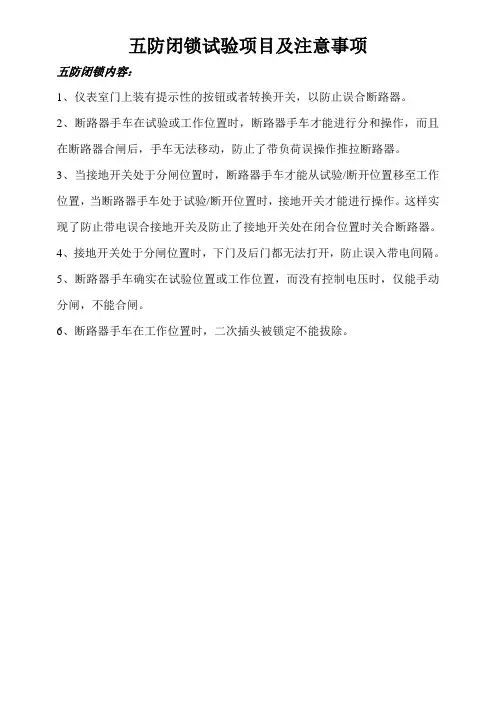

五防闭锁试验项目及注意事项

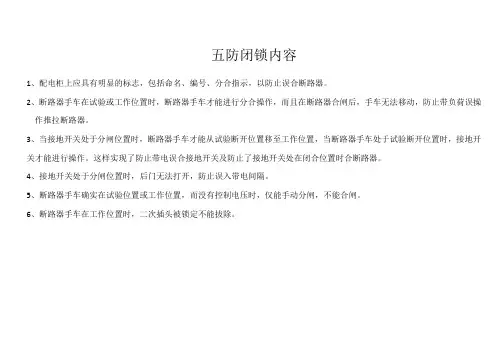

五防闭锁内容：
1、仪表室门上装有提示性的按钮或者转换开关，以防止误合断路器。

2、断路器手车在试验或工作位置时，断路器手车才能进行分和操作，而且在断路器合闸后，手车无法移动，防止了带负荷误操作推拉断路器。

3、当接地开关处于分闸位置时，断路器手车才能从试验/断开位置移至工作位置，当断路器手车处于试验/断开位置时，接地开关才能进行操作。

这样实现了防止带电误合接地开关及防止了接地开关处在闭合位置时关合断路器。

4、接地开关处于分闸位置时，下门及后门都无法打开，防止误入带电间隔。

5、断路器手车确实在试验位置或工作位置，而没有控制电压时，仅能手动分闸，不能合闸。

6、断路器手车在工作位置时，二次插头被锁定不能拔除。

试验项目及注意事项：
试验记录说明：
合格的相打“√”，不合格的项打“×”
一班负责：10KVⅠ段、1#小间、环网柜开关，二班负责：10KVⅡ段、2#小间，三班负责：10KVⅢ段、新配电室。

各班根据设备运行情况及时试验，试验完毕将结果及记录上交运行处。

唐山热电10KV开关柜五防闭锁检查记录表
班长：值长：。

五防闭锁内容
1、配电柜上应具有明显的标志，包括命名、编号、分合指示，以防止误合断路器。

2、断路器手车在试验或工作位置时，断路器手车才能进行分合操作，而且在断路器合闸后，手车无法移动，防止带负荷误操作推拉断路器。

3、当接地开关处于分闸位置时，断路器手车才能从试验断开位置移至工作位置，当断路器手车处于试验断开位置时，接地开关才能进行操作。

这样实现了防止带电误合接地开关及防止了接地开关处在闭合位置时合断路器。

4、接地开关处于分闸位置时，后门无法打开，防止误入带电间隔。

5、断路器手车确实在试验位置或工作位置，而没有控制电压时，仅能手动分闸，不能合闸。

6、断路器手车在工作位置时，二次插头被锁定不能拔除。

变电所“五防”闭锁性能检测
备注：母线和设备带电严禁试验，非全部停电试验时可只第二项第2条
检测人检测单位
检测时间年月日。

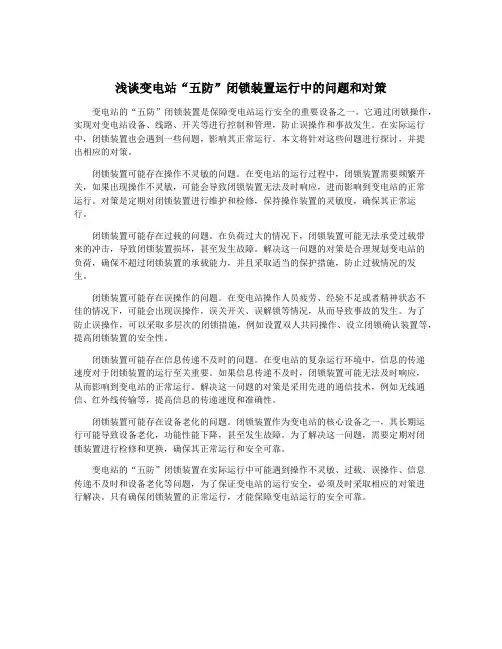

浅谈变电站“五防”闭锁装置运行中的问题和对策变电站的“五防”闭锁装置是保障变电站运行安全的重要设备之一。

它通过闭锁操作，实现对变电站设备、线路、开关等进行控制和管理，防止误操作和事故发生。

在实际运行中，闭锁装置也会遇到一些问题，影响其正常运行。

本文将针对这些问题进行探讨，并提出相应的对策。

闭锁装置可能存在操作不灵敏的问题。

在变电站的运行过程中，闭锁装置需要频繁开关，如果出现操作不灵敏，可能会导致闭锁装置无法及时响应，进而影响到变电站的正常运行。

对策是定期对闭锁装置进行维护和检修，保持操作装置的灵敏度，确保其正常运行。

闭锁装置可能存在过载的问题。

在负荷过大的情况下，闭锁装置可能无法承受过载带来的冲击，导致闭锁装置损坏，甚至发生故障。

解决这一问题的对策是合理规划变电站的负荷，确保不超过闭锁装置的承载能力，并且采取适当的保护措施，防止过载情况的发生。

闭锁装置可能存在误操作的问题。

在变电站操作人员疲劳、经验不足或者精神状态不佳的情况下，可能会出现误操作，误关开关、误解锁等情况，从而导致事故的发生。

为了防止误操作，可以采取多层次的闭锁措施，例如设置双人共同操作、设立闭锁确认装置等，提高闭锁装置的安全性。

闭锁装置可能存在信息传递不及时的问题。

在变电站的复杂运行环境中，信息的传递速度对于闭锁装置的运行至关重要。

如果信息传递不及时，闭锁装置可能无法及时响应，从而影响到变电站的正常运行。

解决这一问题的对策是采用先进的通信技术，例如无线通信、红外线传输等，提高信息的传递速度和准确性。

闭锁装置可能存在设备老化的问题。

闭锁装置作为变电站的核心设备之一，其长期运行可能导致设备老化，功能性能下降，甚至发生故障。

为了解决这一问题，需要定期对闭锁装置进行检修和更换，确保其正常运行和安全可靠。

变电站的“五防”闭锁装置在实际运行中可能遇到操作不灵敏、过载、误操作、信息传递不及时和设备老化等问题，为了保证变电站的运行安全，必须及时采取相应的对策进行解决。

五防闭锁装置————————————————————————————————作者：————————————————————————————————日期：五防闭锁装置五防闭锁是指：①防止误分、合断路器。

②防止带负荷分、合隔离开关。

③防止带电挂（合）接地线（接地开关）。

④防止带接地线（接地开关）合断路器（隔离开关）。

⑤防止误入带电间隔。

常规防误闭锁方式主要有4种：机械闭锁，程序锁，电气联锁和电磁锁。

这些闭锁方式在防误工作中发挥了积极作用，经过多年的使用和运行考验，各种传统闭锁方式的优缺点均已充分显示。

机械闭锁是在开关柜或户外闸刀的操作部位之间用互相制约和联动的机械机构来达到先后动作的闭锁要求。

机械闭锁在操作过程中无需使用钥匙等辅助操作，可以实现随操作顺序的正确进行，自动地步步解锁。

在发生误操作时，可以实现自动闭锁，阻止误操作的进行。

机械闭锁可以实现正向和反向的闭锁要求，具有闭锁直观，不易损坏，检修工作量小，操作方便等优点。

然而机械闭锁只能在开关柜内部及户外闸刀等的机械动作相关部位之间应用，与电器元件动作间的联系用机械闭锁无法实现。

对两柜之间或开关柜与柜外配电设备之间及户外闸刀与开关（其他闸刀）之间的闭锁要求也鞭长莫及。

所以在开关柜及户外闸刀上，只能以机械闭锁为主，还需辅以其他闭锁方法，方能达到全部五防要求。

程序锁(或称机械程序锁)是用钥匙随操作程序传递或置换而达到先后开锁操作的要求。

其最大优点是钥匙传递不受距离的限制，所以应用范围较广。

程序锁在操作过程中有钥匙的传递和钥匙数量变化的辅助动作，符合操作票中限定开锁条件的操作顺序的要求，与操作票中规定的行走路线完全一致，所以也容易为操作人员所接受。

程序锁在使用中所暴露的问题是：①某些程序锁功能简单，只能在较简单的接线方式下采用，由于不具备横向闭锁功能，在复杂的接线方式下根本不能采用；②具有较灵活闭锁方式的程序锁虽然能满足复杂的接线，但在闭锁方案中必须设置母线倒排锁，使得操作过程十分复杂；③在大容量的变电站中，隔离开关分合闸采用按钮控制电动机正反转，而程序锁对按钮无法进行程序控制；④程序锁也需要众多的程序钥匙，由于安装不规范、生产工艺及材料差等问题，使程序锁易被氧化锈蚀、发生卡涩，致使一定时间内失去闭锁功能；⑤倒闸操作中，分、合两个位置的精度无法保证；⑥程序锁使用时，必须从头开始，中间不能间断。

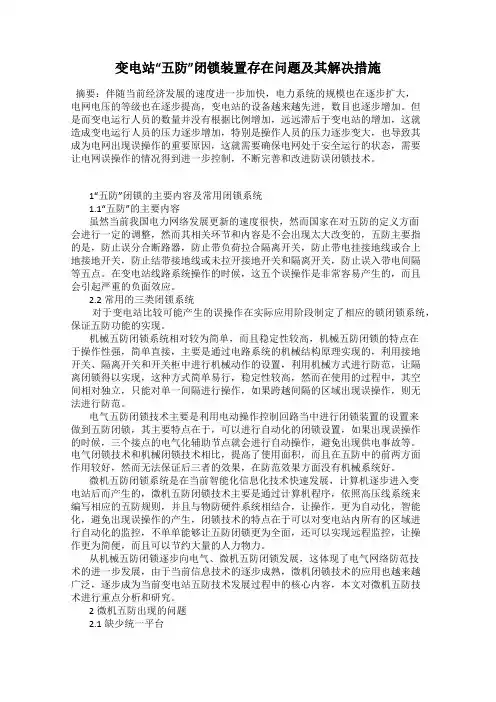

变电站“五防”闭锁装置存在问题及其解决措施摘要：伴随当前经济发展的速度进一步加快，电力系统的规模也在逐步扩大，电网电压的等级也在逐步提高，变电站的设备越来越先进，数目也逐步增加。

但是而变电运行人员的数量并没有根据比例增加，远远滞后于变电站的增加，这就造成变电运行人员的压力逐步增加，特别是操作人员的压力逐步变大，也导致其成为电网出现误操作的重要原因，这就需要确保电网处于安全运行的状态，需要让电网误操作的情况得到进一步控制，不断完善和改进防误闭锁技术。

1“五防”闭锁的主要内容及常用闭锁系统1.1“五防”的主要内容虽然当前我国电力网络发展更新的速度很快，然而国家在对五防的定义方面会进行一定的调整，然而其相关环节和内容是不会出现太大改变的，五防主要指的是，防止误分合断路器，防止带负荷拉合隔离开关，防止带电挂接地线或合上地接地开关，防止结带接地线或未拉开接地开关和隔离开关，防止误入带电间隔等五点。

在变电站线路系统操作的时候，这五个误操作是非常容易产生的，而且会引起严重的负面效应。

2.2常用的三类闭锁系统对于变电站比较可能产生的误操作在实际应用阶段制定了相应的锁闭锁系统，保证五防功能的实现。

机械五防闭锁系统相对较为简单，而且稳定性较高，机械五防闭锁的特点在于操作性强，简单直接，主要是通过电路系统的机械结构原理实现的，利用接地开关、隔离开关和开关柜中进行机械动作的设置，利用机械方式进行防范，让隔离闭锁得以实现，这种方式简单易行，稳定性较高，然而在使用的过程中，其空间相对独立，只能对单一间隔进行操作，如果跨越间隔的区域出现误操作，则无法进行防范。

电气五防闭锁技术主要是利用电动操作控制回路当中进行闭锁装置的设置来做到五防闭锁，其主要特点在于，可以进行自动化的闭锁设置，如果出现误操作的时候，三个接点的电气化辅助节点就会进行自动操作，避免出现供电事故等。

电气闭锁技术和机械闭锁技术相比，提高了使用面积，而且在五防中的前两方面作用较好，然而无法保证后三者的效果，在防范效果方面没有机械系统好。

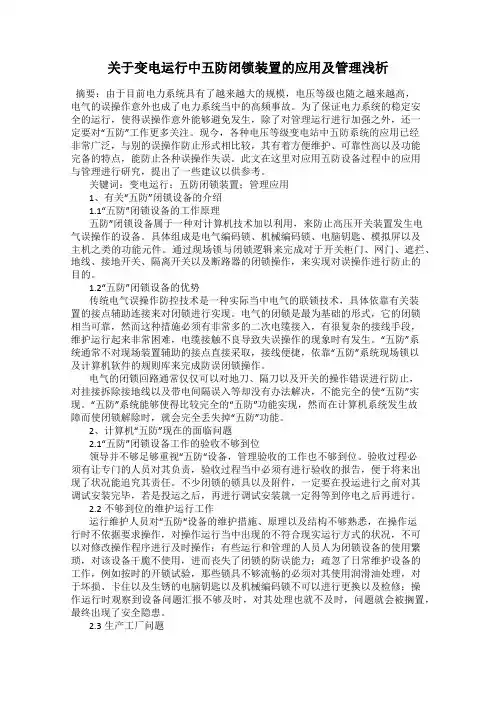

关于变电运行中五防闭锁装置的应用及管理浅析摘要：由于目前电力系统具有了越来越大的规模，电压等级也随之越来越高，电气的误操作意外也成了电力系统当中的高频事故。

为了保证电力系统的稳定安全的运行，使得误操作意外能够避免发生，除了对管理运行进行加强之外，还一定要对“五防”工作更多关注。

现今，各种电压等级变电站中五防系统的应用已经非常广泛，与别的误操作防止形式相比较，其有着方便维护、可靠性高以及功能完备的特点，能防止各种误操作失误。

此文在这里对应用五防设备过程中的应用与管理进行研究，提出了一些建议以供参考。

关键词：变电运行；五防闭锁装置；管理应用1、有关“五防”闭锁设备的介绍1.1“五防”闭锁设备的工作原理五防”闭锁设备属于一种对计算机技术加以利用，来防止高压开关装置发生电气误操作的设备。

具体组成是电气编码锁、机械编码锁、电脑钥匙、模拟屏以及主机之类的功能元件。

通过现场锁与闭锁逻辑来完成对于开关柜门、网门、遮拦、地线、接地开关、隔离开关以及断路器的闭锁操作，来实现对误操作进行防止的目的。

1.2“五防”闭锁设备的优势传统电气误操作防控技术是一种实际当中电气的联锁技术，具体依靠有关装置的接点辅助连接来对闭锁进行实现。

电气的闭锁是最为基础的形式，它的闭锁相当可靠，然而这种措施必须有非常多的二次电缆接入，有很复杂的接线手段，维护运行起来非常困难，电缆接触不良导致失误操作的现象时有发生。

“五防”系统通常不对现场装置辅助的接点直接采取，接线便捷，依靠“五防”系统现场锁以及计算机软件的规则库来完成防误闭锁操作。

电气的闭锁回路通常仅仅可以对地刀、隔刀以及开关的操作错误进行防止，对挂接拆除接地线以及带电间隔误入等却没有办法解决，不能完全的使“五防”实现。

“五防”系统能够使得比较完全的“五防”功能实现，然而在计算机系统发生故障而使闭锁解除时，就会完全丢失掉“五防”功能。

2、计算机“五防”现在的面临问题2.1“五防”闭锁设备工作的验收不够到位领导并不够足够重视“五防“设备，管理验收的工作也不够到位。

浅谈变电站“五防”闭锁装置运行中的问题和对策变电站作为电力系统中的重要组成部分，承担着输送、配送以及调节电网电力负荷的重要任务，其安全运行对电网的稳定和可靠运行至关重要。

在变电站运行中，闭锁装置是确保安全的重要措施之一，其主要作用是在电路中加入一些防护装置，以避免电力设备错开或因运行故障而引发事故。

本文将对变电站“五防”闭锁装置运行中的问题及对策进行分析和探讨。

一、闭锁装置的概述闭锁装置又称为安全联锁装置，是为了保证操作的先后次序，避免误动信号，防止误操作而采用的电力工程控制技术。

闭锁装置分为五类：发电机闭锁装置、输电闭锁装置、变电站闭锁装置、配电线路闭锁装置和继电保护闭锁装置。

在变电站中使用最为广泛的是变电站闭锁装置，其主要工作是保护高压配电设备的安全运行。

变电站闭锁装置在运行中的重要作用有：1.防止人员误操作，保证运行的正确性和安全性。

2.防止继电保护误动作，保证高压设备的安全运行。

3.对运行设备进行监控和诊断，及时处理故障，保证变电站设备的长期稳定运行。

二、闭锁装置运行中的问题虽然闭锁装置在变电站的运行中发挥重要作用，但是在实际运行中，闭锁装置也会存在一些问题，其中常见的有以下几个方面：1.信号复杂性问题随着变电站设备的逐步升级和更新，电路信号系统也在逐步提高复杂度，面对信号数量的增加，闭锁装置的运行速度可能会变慢，甚至出现误动作的情况，从而影响变电站设备的正常运行。

2.闭锁程序标准化问题闭锁程序的标准化缺失可能导致程序的混乱和不规范，进而导致设备的误动作等问题。

3.电气设备因运行老化造成的闭锁装置逻辑错误变电站设备经过多年的运行后，有些设备可能会因为老化等原因无法与闭锁装置正常配合工作，从而引发安全隐患。

4.新技术推广问题随着信息技术的不断发展和应用，新技术及新设备的应用也越来越广泛，闭锁装置面对新技术和新设备的应用推广面临着一定的挑战。

为了保证闭锁装置在变电站的正常运行，需要采取一些对策措施，其中包括：1.加强人员培训对变电站管理人员进行必要的课程培训和安全教育，提高他们的技能能力，避免人为因素导致闭锁装置误动作。

浅谈变电站“五防”闭锁装置运行中的问题和对策变电站的“五防”闭锁装置是保证变电设备设施安全运行的重要保障措施。

在实际运行中，仍然存在一些问题需要解决和对策需要采取。

变电站“五防”闭锁装置运行中常见的问题之一是误动闭锁。

误动闭锁是指由于操作人员操作不当或设备故障等原因，造成闭锁装置误动，导致设备误操作或无法操作。

为解决这一问题，应加强对操作人员的培训和管理，提高其闭锁装置的运行技术和操作规范。

还需要加强闭锁装置的运行维护和巡检，确保闭锁装置的正常运行和准确无误。

闭锁装置运行中还存在对时间参数设置不合理的问题。

闭锁装置的时间参数设置直接影响到闭锁装置的动作时间和闭锁条件的满足程度。

合理设置时间参数很重要。

要解决这个问题，应加强对闭锁装置参数的调试和优化，确保闭锁装置的时间参数设置符合实际运行需要，能够准确判断和执行闭锁条件。

闭锁装置运行中还可能出现灵敏度不足的问题。

闭锁装置应具备足够的灵敏度，能够及时准确地检测到设备的异常状态，并进行相应的闭锁操作。

为解决这一问题，应加强对闭锁装置的监测和测试，确保其正常工作。

还应加强闭锁装置与其他系统的协同工作，提高闭锁装置的整体灵敏度和可靠性。

闭锁装置运行中还存在与其他设备的兼容性问题。

闭锁装置往往需要与其他设备进行协同工作，如保护装置、监控系统等，以实现对设备的闭锁保护。

由于不同厂家的设备存在兼容性问题，可能导致闭锁装置与其他设备之间的通信故障或数据误读等问题。

为解决这个问题，应加强闭锁装置与其他设备的测试和调试，确保它们之间的兼容性和稳定性。

闭锁装置运行中还可能出现设备老化和故障等问题。

闭锁装置作为变电站的重要设备，其稳定性和可靠性对变电站运行安全起着至关重要的作用。

应加强对闭锁装置的定期检修和保养，及时更新和更换老化和故障的部件，确保闭锁装置的可靠性和安全性。

变电站“五防”闭锁装置在运行中存在的问题主要包括误动闭锁、时间参数设置不合理、灵敏度不足、兼容性问题以及设备老化和故障等。

浅谈变电站“五防”闭锁装置运行中的问题和对策随着我国电力行业的迅速发展，变电站的建设和运行也得到了大幅度的提升。

变电站“五防”闭锁装置是变电站重要的安全保障设备之一，其作用是保证变电站运行的安全性和可靠性。

但在实际运行中，闭锁装置也会遇到一些问题，影响其正常运行。

本文将就变电站“五防”闭锁装置运行中的问题及对策进行简要介绍。

一、问题分析1. 闭锁装置的性能受到外界环境因素的影响。

变电站通常都建设在户外，受到风雨、高温、低温等恶劣天气的影响，这些因素会影响闭锁装置的性能，使其发生故障。

2. 闭锁装置的操作误差。

闭锁装置是需要人员操作的，操作过程中因为人为疏忽或不当操作，可能造成闭锁装置的失效，从而影响变电站的安全运行。

3. 闭锁装置的老化和磨损。

闭锁装置长时间使用后，可能出现老化和磨损，导致闭锁装置的性能下降，甚至出现故障。

4. 闭锁装置的设计缺陷。

有些闭锁装置的设计可能存在一些缺陷，导致其在运行中出现一些问题。

5. 闭锁装置的维护不到位。

闭锁装置需要定期进行维护保养，如果维护不到位，也会影响其正常运行。

二、对策建议1. 定期对闭锁装置进行检测和维护。

对闭锁装置进行定期的检测和维护工作，及时发现和排除潜在的故障，保证其正常运行。

2. 加强闭锁装置的防护措施。

对闭锁装置进行防水、防尘、防高温、防冻等措施，减少外界环境对闭锁装置性能的影响。

4. 加强人员培训和管理。

对闭锁装置的操作人员进行培训，提高其操作技能和注意事项，减少操作误差带来的故障。

5. 加强闭锁装置的设计和选型。

在设计闭锁装置时，应充分考虑其实际使用情况，避免出现设计缺陷，选择性能可靠的闭锁装置。

6. 完善闭锁装置的监测系统。

建立闭锁装置的监测系统，及时发现闭锁装置的异常情况，并进行预警和处理。

变电站“五防”闭锁装置在运行中可能会遇到各种问题，但只要我们采取科学合理的对策措施，可以有效减少闭锁装置产生的故障，保障变电站的安全运行。

电力行业也应加强闭锁装置的技术研发和标准制定，提高闭锁装置的可靠性和安全性。

五防闭锁管理制度一、总则为了提高企业设备的安全运行水平，保护员工的生命财产安全，保障生产经营持续稳定，制定本管理制度。

二、适用范围本制度适用于企业内所有设备的五防闭锁管理工作。

三、五防闭锁的定义五防闭锁是指在设备维修、清洁、保养、改装、调试等作业期间，将设备的所有能产生动力源的部件（如电源、气源、水源等）进行遮断、控制、锁闭，避免意外启动，从而保障作业人员的安全。

四、责任主体1. 生产部门负责设备的五防闭锁管理工作，明确责任人员及分工。

2. 设备操作人员负责实施五防闭锁操作，确保作业安全。

3. 安全管理部门负责监督检查五防闭锁管理的执行情况。

五、五防闭锁管理的程序1. 制定五防闭锁计划：生产部门按照实际作业需要，制定五防闭锁计划，明确工作内容、责任人员及时间节点。

2. 提前准备工具：设备操作人员在进行五防闭锁作业之前，需准备好专用的闭锁设备及工具。

3. 停止动力源：在进行设备维修、清洁、保养、改装、调试等作业之前，必须先关闭设备的所有动力源。

4. 确认无电后进行闭锁：在关闭设备的电源后，设备操作人员需通过检查确认设备已无电，方可进行五防闭锁操作。

5. 闭锁操作：根据要求使用专用闭锁设备，将所有能产生动力源的部件进行闭锁，确保设备无法意外启动。

6. 检查备案：完成闭锁操作后，设备操作人员需填写闭锁记录，详细记录闭锁的操作人员、时间、地点及具体动作。

7. 作业完成后复位：设备操作人员在作业完成后，需按照程序解除闭锁，确保设备恢复正常使用状态。

六、五防闭锁管理的要求1. 五防闭锁计划的制定需合理有效，明确五防闭锁的具体操作内容及时间节点。

2. 设备操作人员需接受专业的五防闭锁培训，了解闭锁操作的方法及注意事项。

3. 五防闭锁的操作需按照规定的程序进行，严禁擅自变动闭锁操作顺序或方法。

4. 设备操作人员在进行闭锁操作时，需仔细检查闭锁设备的完好性，确保闭锁的有效性。

5. 设备操作人员需严格执行闭锁操作流程，不得因为工作繁忙或其他原因忽略五防闭锁的要求。
