多波段特征测量实验

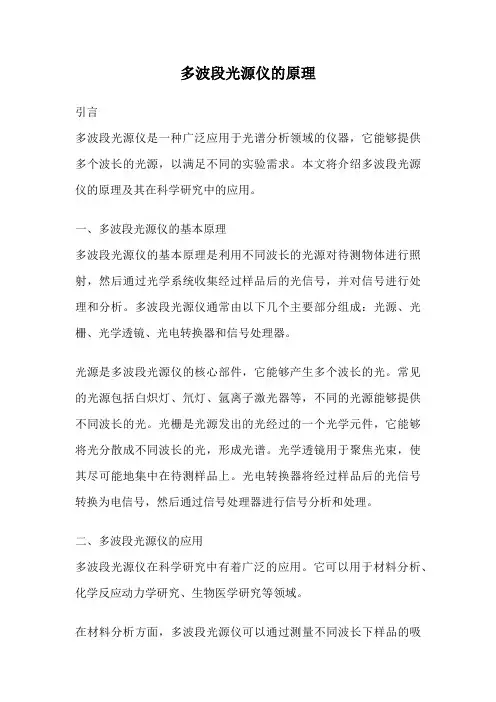

多波段光源仪的原理引言多波段光源仪是一种广泛应用于光谱分析领域的仪器，它能够提供多个波长的光源，以满足不同的实验需求。

本文将介绍多波段光源仪的原理及其在科学研究中的应用。

一、多波段光源仪的基本原理多波段光源仪的基本原理是利用不同波长的光源对待测物体进行照射，然后通过光学系统收集经过样品后的光信号，并对信号进行处理和分析。

多波段光源仪通常由以下几个主要部分组成：光源、光栅、光学透镜、光电转换器和信号处理器。

光源是多波段光源仪的核心部件，它能够产生多个波长的光。

常见的光源包括白炽灯、氘灯、氩离子激光器等，不同的光源能够提供不同波长的光。

光栅是光源发出的光经过的一个光学元件，它能够将光分散成不同波长的光，形成光谱。

光学透镜用于聚焦光束，使其尽可能地集中在待测样品上。

光电转换器将经过样品后的光信号转换为电信号，然后通过信号处理器进行信号分析和处理。

二、多波段光源仪的应用多波段光源仪在科学研究中有着广泛的应用。

它可以用于材料分析、化学反应动力学研究、生物医学研究等领域。

在材料分析方面，多波段光源仪可以通过测量不同波长下样品的吸收、发射或散射光谱，来分析样品的成分和结构。

例如，通过测量样品在紫外-可见光区域的吸收光谱，可以确定样品的吸收峰位置和强度，从而了解样品的化学成分和浓度。

在化学反应动力学研究中，多波段光源仪可以用于研究化学反应的速率和机理。

通过测量反应物在不同波长下的吸收或发射光谱的变化，可以获得反应速率随时间的变化规律，从而推断出反应的速率常数和反应机理。

在生物医学研究中，多波段光源仪可以用于研究生物体内的化学成分和生物过程。

通过测量生物体组织在不同波长下的散射、吸收或发射光谱，可以获得生物体组织的结构和功能信息。

例如，通过测量血液中的红细胞在不同波长下的吸收光谱，可以推断出血红蛋白的氧合程度，从而评估人体的氧合状态。

三、结论多波段光源仪是一种重要的光谱分析仪器，它能够提供多个波长的光源，应用广泛。

一、实验目的1. 了解多光谱成像的基本原理和应用领域；2. 掌握多光谱成像系统的操作方法；3. 通过多光谱成像实验，获取不同波段的图像数据；4. 分析多光谱图像数据，了解物质在不同波段的特性。

二、实验原理多光谱成像技术是利用多个波段的光谱信息，对物体进行成像和分析的一种技术。

多光谱成像系统由光源、光学系统、探测器、图像处理系统等组成。

光源发出连续光谱或分光光谱，经过光学系统分光后，由探测器接收不同波段的辐射，并将辐射强度转换为电信号，经过图像处理系统处理后，形成多光谱图像。

三、实验仪器与设备1. 多光谱成像系统：包括光源、光学系统、探测器、图像处理系统等；2. 物理实验平台：用于放置待测物体；3. 数据采集卡：用于采集探测器输出的电信号；4. 计算机及图像处理软件。

四、实验步骤1. 将待测物体放置在物理实验平台上，调整物体位置，使其处于成像系统的最佳成像范围内；2. 打开多光谱成像系统，调整光源亮度，确保探测器接收到的辐射强度适中；3. 调整光学系统，使待测物体在成像系统中的成像质量达到最佳；4. 通过图像处理软件，设置多光谱成像参数，包括波段、曝光时间、增益等；5. 启动数据采集卡，开始采集多光谱图像数据；6. 采集完成后，将数据导入图像处理软件，进行图像拼接、去噪、增强等处理；7. 分析多光谱图像数据，了解物质在不同波段的特性。

五、实验结果与分析1. 实验过程中，采集了多个波段的多光谱图像数据，包括可见光、近红外、短波红外等；2. 通过图像处理软件，将多光谱图像数据进行拼接，形成多光谱影像；3. 分析多光谱影像，发现不同波段图像中物体特征的表现有所不同；4. 在可见光波段，物体颜色信息较为丰富，但细节表现较差；5. 在近红外波段，物体颜色信息减少，但细节表现较好；6. 在短波红外波段，物体颜色信息进一步减少，但纹理、形状等特征表现更为明显。

六、实验结论1. 多光谱成像技术能够获取物体在不同波段的图像信息，有助于了解物质在不同波段的特性；2. 通过多光谱图像处理，可以提取出物体在特定波段的重要特征，为物质分类、识别、监测等应用提供依据；3. 在实际应用中，应根据待测物体的特性和需求，选择合适的多光谱成像波段和成像参数，以获取最佳成像效果。

典型地物反射波谱测量与特征分析一、实验目的与要求1.实验意义：（1）对光谱测量仪器的认识：ASD野外光谱分析仪FieldSpecPro是一种测量可见光到近红外波段地物波谱的有效工具，它能够快速扫描地物，光线探头在毫秒内得到地物的单一光谱。

FieldSpec分光仪主要由附属手提电脑，观测仪器，手枪式把手，光线光学探头以及连接数据线组成。

通过连接电脑，可实时持续显示测量光谱，使得测量者可以即时获取需要的测量数据。

（2）对课堂内容的认识：地物反射光谱是指某种物体的反射率或反射辐射能随波长变化的规律，以波长为横坐标，反射率为纵坐标所得到的曲线即为反射波谱特性曲线。

影响地物波谱变化的因素：太阳位置（太阳高度角和方位角）。

不同的地理位置，海拔高度不同。

时间、季节的变化。

地物本身差异、土壤含水量、植被病虫害。

2.实验目的：（1）地物波谱数据获取需要使用地面光谱仪，通过该实验学会地面光谱仪的原理与使用方法。

（2）通过对地物光谱曲线分析，比较相异与相似地物反射光谱特征。

认识并掌握典型地物反射光谱特征。

二、实验内容与方法1.实验内容（1）典型地物反射波谱测量选择典型地物类型，使用地物光谱仪，开展地物光谱测量，获得典型地物可见光近红外波段（0.4-2.5微米）的反射光谱曲线。

地物类型：植被（草地、灌丛），水体（不同水深，有无植被），土壤（裸土、有少量植被覆盖土壤），不透水地面（水泥地面、沥青路面、大理石地面）。

（2）地物波谱特征分析a)标准波谱库浏览b)波谱库创建c)高光谱地物识别●从标准波谱库选择端元进行地物识别●自定义端元进行地物识别2.实验方法（1）ASD光谱仪简介FieldSpec Pro型光谱仪是美国分析光谱设备(ASD)公司主要的野外用高光谱测量设备。

整台仪器重量7.2公斤，可以获取350~2500nm 波长范围内地物的光谱曲线，探测器包括一个用于350-1000nm的512像元NMOS硅光电二极管阵列, 以及两个用于1000-2500nm的单独的热电制冷的铟-镓-砷光电探测器。

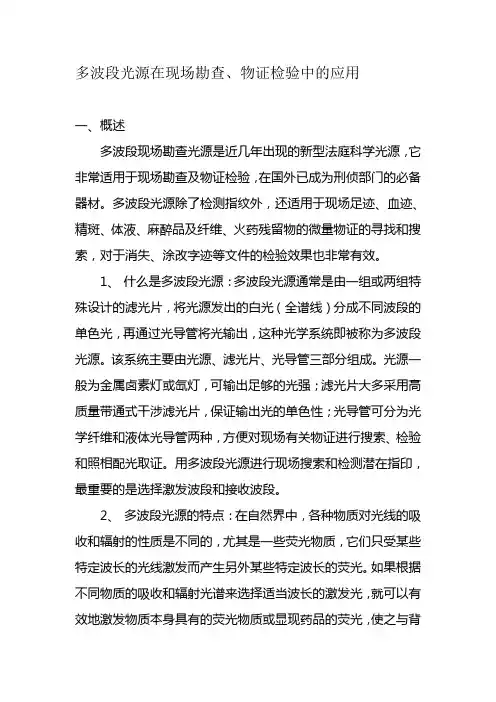

多波段光源在现场勘查、物证检验中的应用一、概述多波段现场勘查光源是近几年出现的新型法庭科学光源，它非常适用于现场勘查及物证检验，在国外已成为刑侦部门的必备器材。

多波段光源除了检测指纹外，还适用于现场足迹、血迹、精斑、体液、麻醉品及纤维、火药残留物的微量物证的寻找和搜索，对于消失、涂改字迹等文件的检验效果也非常有效。

1、什么是多波段光源：多波段光源通常是由一组或两组特殊设计的滤光片，将光源发出的白光（全谱线）分成不同波段的单色光，再通过光导管将光输出，这种光学系统即被称为多波段光源。

该系统主要由光源、滤光片、光导管三部分组成。

光源一般为金属卤素灯或氙灯，可输出足够的光强；滤光片大多采用高质量带通式干涉滤光片，保证输出光的单色性；光导管可分为光学纤维和液体光导管两种，方便对现场有关物证进行搜索、检验和照相配光取证。

用多波段光源进行现场搜索和检测潜在指印，最重要的是选择激发波段和接收波段。

2、多波段光源的特点：在自然界中，各种物质对光线的吸收和辐射的性质是不同的，尤其是一些荧光物质，它们只受某些特定波长的光线激发而产生另外某些特定波长的荧光。

如果根据不同物质的吸收和辐射光谱来选择适当波长的激发光，就可以有效地激发物质本身具有的荧光物质或显现药品的荧光，使之与背景形成强烈反差，突出显现效果。

多波段光源即根据这一原理设计研制的，它将高强度光源发出的全谱线光，通过特制的干涉型滤光片，输出不同波段的单色光，有效地激发荧光物质，尽可能减小背景客体材料对痕迹的影响，以达到物证搜索和检测的目的。

光技术的应用在刑事科学领域极为广泛，对于很多物证的检测，各种光学检测法是例行的第一步，它具有灵敏度高且不损坏检材的特点，随着激光在物证检测领域的不断应用，各种荧光方法也逐渐被人们所认识。

激光作为激发光源，其特点是高强度和高单色性。

但其缺点是只有1个波段或2-3个波段，包括紫外、蓝紫光、绿光、红光等，多波段光源的主要优点是具有多个波段输出，波段可以根据各种手印物质的吸收光谱设定，因此可以更加有效地激发手印物质的荧光。

（完整）微波基本参数测量实验报告微波基本参数测量实验报告【引言】微波是指频率为300MHz-300GHz的电磁波，是无线电波中一个有限频带的简称，即波长在1米（不含1米）到1毫米之间的电磁波，微波的基本性质通常呈现为穿透、反射、吸收三个特性。

微波成为一门技术科学，开始于20世纪30年代。

微波技术的形成以波导管的实际应用为其标志，若干形式的微波电子管(速调管、磁控管、行波管等)的发明，是另一标志。

在第二次世界大战中，微波技术得到飞跃发展。

因战争需要，微波研究的焦点集中在雷达方面，由此而带动了微波元件和器件、高功率微波管、微波电路和微波测量等技术的研究和发展。

至今，微波技术已成为一门无论在理论和技术上都相当成熟的学科，又是不断向纵深发展的学科。

【实验设计】一、实验原理1、微波微波是指频率为300MHz-300GHz的电磁波，是无线电波中一个有限频带的简称，即波长在1米（不含1米）到1毫米之间的电磁波，是分米波、厘米波、毫米波的统称。

微波频率比一般的无线电波频率高，通常也称为“超高频电磁波”。

微波作为一种电磁波也具有波粒二象性。

微波的基本性质通常呈现为穿透、反射、吸收三个特性。

对于玻璃、塑料和瓷器，微波几乎是穿越而不被吸收。

对于水和食物等就会吸收微波而使自身发热，微波炉就是利用这一特点制成的，而对金属类东西，则会反射微波。

2、微波的似声似光性微波波长很短，比地球上的一般物体（如飞机，舰船，汽车建筑物等）尺寸相对要小得多。

使得微波的特点与几何光学相似，即所谓的似光性。

因此使用微波工作，能使电路元件尺寸减小，使系统更加紧凑；可以制成体积小，波束窄方向性很强，增益很高的天线系统，接受来自地面或空间各种物体反射回来的微弱信号，从而确定物体方位和距离，分析目标特征。

由于微波波长与物体（实验室中无线设备）的尺寸有相同的量级，使得微波的特点又与声波相似，即所谓的似声性。

3、波导管波导管是一种空心的、内壁十分光洁的金属导管或内敷金属的管子。

遥感实验报告引言：遥感技术是利用卫星、飞机等遥感平台获取地球表面信息的一种技术手段。

通过对不同波段的电磁辐射进行探测和分析，遥感技术可以获取地表的空间分布、物质组成以及变化情况等信息。

本次实验旨在通过遥感图像的获取和解译，了解和掌握遥感技术的基本原理和应用。

一、遥感数据获取：1. 数据来源：本次实验使用的遥感数据来源于卫星遥感图像，通过开源的遥感数据平台获得。

2. 数据类型：本次实验使用的遥感数据为多光谱遥感图像，包含多个波段的信息。

通过不同波段的数据分析，可以获取地表的不同特征和信息。

二、遥感图像解译：1. 图像预处理：图像预处理是遥感图像解译的基础工作，包括图像几何校正、辐射校正和大气校正等过程。

这些预处理步骤可以提高图像质量，减少噪声和失真。

2. 地物分类：地物分类是遥感图像解译的关键环节。

通过对遥感图像中的像元进行分类，可以将地表物体分为不同的类别，如水体、植被、建筑等。

常用的分类方法包括监督分类和非监督分类。

3. 特征提取：特征提取是对地物进行进一步分析和描述的过程。

通过提取地物的形状、颜色、纹理等特征，可以对地物进行进一步分类和识别。

三、遥感技术应用：1. 土地利用与覆盖变化研究：通过遥感图像的获取和解译，可以对土地利用与覆盖变化进行研究。

通过对多时相的遥感数据进行对比分析，可以了解土地利用变化的趋势和驱动因素。

2. 自然资源调查与监测：遥感技术在自然资源调查与监测中有着广泛的应用。

通过遥感图像的获取和解译，可以对森林、湿地和土地等自然资源进行调查和监测，为资源管理和保护提供科学依据。

3. 灾害监测与评估：遥感技术在灾害监测与评估中具有重要作用。

通过遥感图像的获取和解译，可以实时监测和评估自然灾害的影响范围和程度，为灾害应对和救援提供决策支持。

结论：本次实验通过遥感图像的获取和解译，了解了遥感技术的基本原理和应用。

遥感技术在土地利用与覆盖变化研究、自然资源调查与监测和灾害监测与评估等方面具有广泛的应用前景。

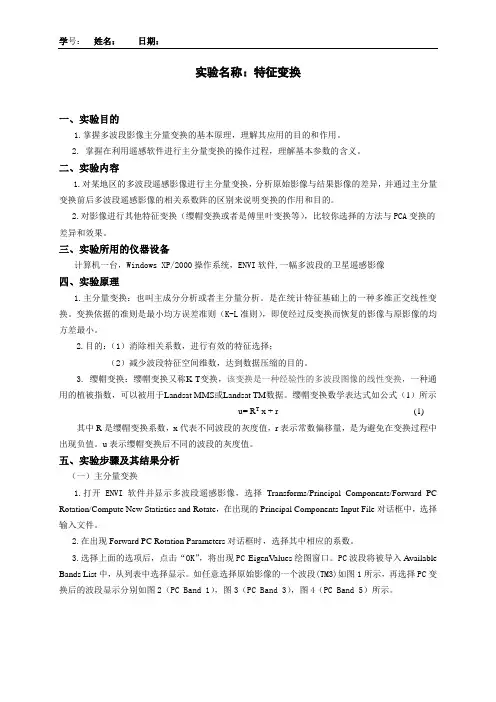

实验名称：特征变换一、实验目的1.掌握多波段影像主分量变换的基本原理，理解其应用的目的和作用。

2. 掌握在利用遥感软件进行主分量变换的操作过程，理解基本参数的含义。

二、实验内容1.对某地区的多波段遥感影像进行主分量变换，分析原始影像与结果影像的差异，并通过主分量变换前后多波段遥感影像的相关系数阵的区别来说明变换的作用和目的。

2.对影像进行其他特征变换（缨帽变换或者是傅里叶变换等），比较你选择的方法与PCA变换的差异和效果。

三、实验所用的仪器设备计算机一台，Windows XP/2000操作系统，ENVI软件,一幅多波段的卫星遥感影像四、实验原理1.主分量变换：也叫主成分分析或者主分量分析。

是在统计特征基础上的一种多维正交线性变换。

变换依据的准则是最小均方误差准则（K-L准则），即使经过反变换而恢复的影像与原影像的均方差最小。

2.目的：（1）消除相关系数，进行有效的特征选择；（2）减少波段特征空间维数，达到数据压缩的目的。

3. 缨帽变换：缨帽变换又称K-T变换，该变换是一种经验性的多波段图像的线性变换，一种通用的植被指数，可以被用于Landsat MMS或Landsat TM数据。

缨帽变换数学表达式如公式（1）所示u= R T x + r (1) 其中R是缨帽变换系数，x代表不同波段的灰度值，r表示常数偏移量，是为避免在变换过程中出现负值。

u表示缨帽变换后不同的波段的灰度值。

五、实验步骤及其结果分析（一）主分量变换1.打开ENVI软件并显示多波段遥感影像，选择Transforms/Principal Components/Forward PC Rotation/Compute New Statistics and Rotate，在出现的Principal Components Input File对话框中，选择输入文件。

2.在出现Forward PC Rotation Parameters对话框时，选择其中相应的系数。
