吉大《机械设计基础》

机械设计基础一、单选题1. 齿轮传动在以下几种工况中( )的齿宽系数可取大些。

C. 对称布置3. 带传动在工作时，假定小带轮为主动轮，则带内应力的最大值发生在带( )。

B. 紧边进入小带轮处4. 设计键连接的几项主要内容是:a)按轮毂长度选择键的长度； b)按使用要求选择键的主要类型；c)按轴的直径选择键的剖面尺寸； d)对连接进行必要的强度校核。

在具体设计时，普通顺序是( )。

B. b→c→a→d5. 角接触球轴承普通用于承受( )。

D. 径向载荷和轴向载荷6. ( )的周转轮系，称为行星轮系。

D. 三自由度7. 一对标准渐开线圆柱齿轮要正确啮合，它们的( )必须相等。

B. 模数 m9. 常见的连接罗纹是( )。

B. 单线右旋10. 曲柄摇杆机构的压力角是( )。

A. 连杆推力与运动方向之间所夹的锐角11. 普通平键联接强度校核的内容主要是( )。

A. 校核键侧面的挤压强度12. 轴肩与轴环的作用是( )。

A. 对零件轴向定位和固定13. 平键连接如不能满足强度条件要求时，可在轴上安装一对平键，使它们沿圆周相隔( )。

D. 180°15. V 带的标准件，在标准系列之中规定( )是公称长度。

B. 基准长度16. 滚动轴承在普通转速下的主要失效形式是( )。

C. 疲劳点蚀17. 传动比大而且准确的传动是( )。

D. 蜗杆传动18. 为了实现两根相交轴之间的传动，可以采用( )。

C. 直齿锥齿轮传动19. 型号为 6202 轴承的轴承套圈内径为( )。

B. 1520. 凸缘联轴器是一种( )联轴器。

A. 固定式刚性联轴器1. 一定型号 V 带内弯曲应力的大小，与( )成反比关系。

B. 带轮的直径2. 转轴工作时承受( )。

A. 转矩和弯矩3. 带传动中弹性滑动现象的产生是由于( )。

D. 带型选择不当4. 循环特性 r=－1 的变应力是( )应力。

A. 对称循环变应力5.普通圆柱蜗杆和蜗轮传动的正确啮合条件是( ) B. ma1=mt2, αa1=αt2,λ= β7.油井的抽油机是应用( )机构来抽油的。

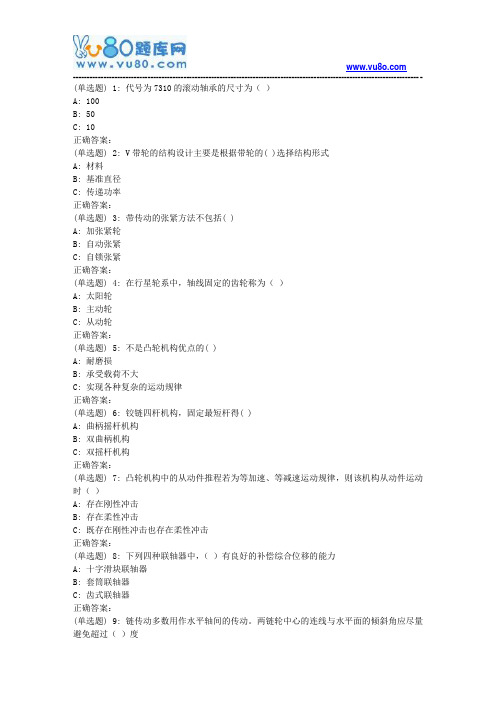

------------------------------------------------------------------------------------------------------------------------------ (单选题) 1: 代号为7310的滚动轴承的尺寸为（）A: 100B: 50C: 10正确答案：(单选题) 2: V带轮的结构设计主要是根据带轮的( )选择结构形式A: 材料B: 基准直径C: 传递功率正确答案：(单选题) 3: 带传动的张紧方法不包括( )A: 加张紧轮B: 自动张紧C: 自锁张紧正确答案：(单选题) 4: 在行星轮系中，轴线固定的齿轮称为（）A: 太阳轮B: 主动轮C: 从动轮正确答案：(单选题) 5: 不是凸轮机构优点的( )A: 耐磨损B: 承受载荷不大C: 实现各种复杂的运动规律正确答案：(单选题) 6: 铰链四杆机构，固定最短杆得( )A: 曲柄摇杆机构B: 双曲柄机构C: 双摇杆机构正确答案：(单选题) 7: 凸轮机构中的从动件推程若为等加速、等减速运动规律，则该机构从动件运动时（）A: 存在刚性冲击B: 存在柔性冲击C: 既存在刚性冲击也存在柔性冲击正确答案：(单选题) 8: 下列四种联轴器中，（）有良好的补偿综合位移的能力A: 十字滑块联轴器B: 套筒联轴器C: 齿式联轴器正确答案：(单选题) 9: 链传动多数用作水平轴间的传动。

两链轮中心的连线与水平面的倾斜角应尽量避免超过（）度------------------------------------------------------------------------------------------------------------------------------ A: 30B: 45C: 60D: 90正确答案：(单选题) 10: 梯形螺纹旋合长度不包含( )A: NB: SC: L正确答案：(多选题) 1: 螺纹的要素为( )A: 牙型B: 公称直径C: 线数D: 螺距和导程E: 旋向正确答案：(多选题) 2: 根据传动的布置情况，带传动主要可分为下列（）三种A: 开口传动B: 闭口传动C: 交叉传动D: 半交叉传动正确答案：(多选题) 3: 根据轴承承受的方向，轴承可分为（）A: 向心轴承B: 推力轴承C: 滑动轴承D: 滚动轴承正确答案：(多选题) 4: 机构按运动特性可分为A: 移动件B: 固定件C: 原动件D: 从动件正确答案：(多选题) 5: 通常螺杆传动中都是螺杆主动，作用在螺杆螺旋面上的法向力可以分解为以下（）三个相互垂直的分力A: 圆周力B: 轴向力C: 径向力D: 垂直力正确答案：(判断题) 1: 运转速度不均匀系数表示机械速度波动的程度，即角速度波动的幅度与平均角------------------------------------------------------------------------------------------------------------------------------ 速度之比( )A: 错误B: 正确正确答案：(判断题) 2: 螺纹紧固连接可分为螺栓联接、螺柱联接、螺钉联接等( )A: 错误B: 正确正确答案：(判断题) 3: 钢丝绳具有承受冲击能力较高，在任何方向均有挠性，运转平稳无噪声等特点（）A: 错误B: 正确正确答案：(判断题) 4: 平底从动件比较耐磨损，可承受较大载荷，是最常用的一种从动件（）A: 错误B: 正确正确答案：(判断题) 5: 联轴器分为刚性和弹性两大类（）A: 错误B: 正确正确答案：(判断题) 6: 最简单的制动器是闸带制动器（）A: 错误B: 正确正确答案：(判断题) 7: 摩擦棘轮工作原理为当星轮为主动件并顺时针回转，滚子被动楔紧，带动内环一起旋转 ( )A: 错误B: 正确正确答案：(判断题) 8: 螺杆传动的优点是传动效率高（）A: 错误B: 正确正确答案：(判断题) 9: 直齿圆柱齿轮的压力角我国标准规定是20度( )A: 错误B: 正确正确答案：(判断题) 10: 平面机构中的低副有转动副和螺旋副两种（）A: 错误B: 正确正确答案：(单选题) 1: 代号为7310的滚动轴承的尺寸为（）------------------------------------------------------------------------------------------------------------------------------ A: 100B: 50C: 10正确答案：(单选题) 2: V带轮的结构设计主要是根据带轮的( )选择结构形式A: 材料B: 基准直径C: 传递功率正确答案：(单选题) 3: 带传动的张紧方法不包括( )A: 加张紧轮B: 自动张紧C: 自锁张紧正确答案：(单选题) 4: 在行星轮系中，轴线固定的齿轮称为（）A: 太阳轮B: 主动轮C: 从动轮正确答案：(单选题) 5: 不是凸轮机构优点的( )A: 耐磨损B: 承受载荷不大C: 实现各种复杂的运动规律正确答案：(单选题) 6: 铰链四杆机构，固定最短杆得( )A: 曲柄摇杆机构B: 双曲柄机构C: 双摇杆机构正确答案：(单选题) 7: 凸轮机构中的从动件推程若为等加速、等减速运动规律，则该机构从动件运动时（）A: 存在刚性冲击B: 存在柔性冲击C: 既存在刚性冲击也存在柔性冲击正确答案：(单选题) 8: 下列四种联轴器中，（）有良好的补偿综合位移的能力A: 十字滑块联轴器B: 套筒联轴器C: 齿式联轴器正确答案：(单选题) 9: 链传动多数用作水平轴间的传动。

【奥鹏】吉大19秋学期《机械设计基础》在线作业一
试卷总分:100 得分:100
一、单选题（共10题，40分）
1、下列四种联轴器中，（）有良好的补偿综合位移的能力A十字滑块联轴器
B套筒联轴器
C齿式联轴器
[提示：仔细阅读以上试题，并作答]
正确答案是：C
2、在螺纹的尺寸标注中，M36×2表示的螺纹是( )
A粗牙普通螺纹
B细牙普通螺纹
C梯形螺纹
[提示：仔细阅读以上试题，并作答]
正确答案是：B
3、普通螺纹的牙型符号是( )
AB
BTr
CM
[提示：仔细阅读以上试题，并作答]
正确答案是：C
4、代号为7310的滚动轴承的尺寸为（）
A100
B50
C10
[提示：仔细阅读以上试题，并作答]
正确答案是：B
5、不是凸轮机构优点的( )
A耐磨损
B承受载荷不大
C实现各种复杂的运动规律
[提示：仔细阅读以上试题，并作答]
正确答案是：A
6、铰链四杆机构，固定最短杆得( )
A曲柄摇杆机构
B双曲柄机构
C双摇杆机构。

吉大《机械设计基础》（一）
1.构件、部件与零件的区别
构件是机械的运动单元，构件可以是由单一的零件，也可以是由若干零件组成；从制造角度看，若干个零件组成了机构，若干个机构组成了机器，因此零件是机械的制造单元，也是机器的基本组成要素；部件是由一组协同工作的零件组成的独立制造装配的组合件，它是机械中的装配单元，如减速器、离合器等。

2. 何为平面机构？
平面机构：组成机构的所有构件都在同一平面内或几个互相平行的平面内运动，这种机构称为平面机构。

3. 试述复合铰链、局部自由度和虚约束的含义？为什么在实际机构中局部自由度和虚约束常会出现？
复合铰链：两个以上的构件同时在一处用回转副相联接时就构成了复合铰链。

局部自由度：在机构中，有些构件所产生的运动并不影响其他构件的运动，这种构件运动的自由度称为局部自由度。

虚约束：在运动副引入的约束中，有些约束对机构自由度的影响是重复的，对机构的运动不起限制作用，这种重复的约束称为虚约束。

局部自由度的使用是为了减小高副磨损而将滑动摩擦变成滚动摩擦。

虚约束的引入可以增加构件的刚性，改善构件的受力情况，提高工作性能，提高稳定性等。

4. 计算图示连杆机构的自由度，为保证该机构具有确定的运动，需要几个原动件？为什么？
解：机构在k 点处有局部自由度。

1129===h l P ,P ,n ，则211229323=-⨯-⨯=--=h l P P n F 。

若该机构要具有确定的运动，
则需要两个原动件，因为机构具有确定运动的条件为：机构的自由度数等于机构原动件的数目，该机构的自由度为2，所以应具有两个原动件。

H。

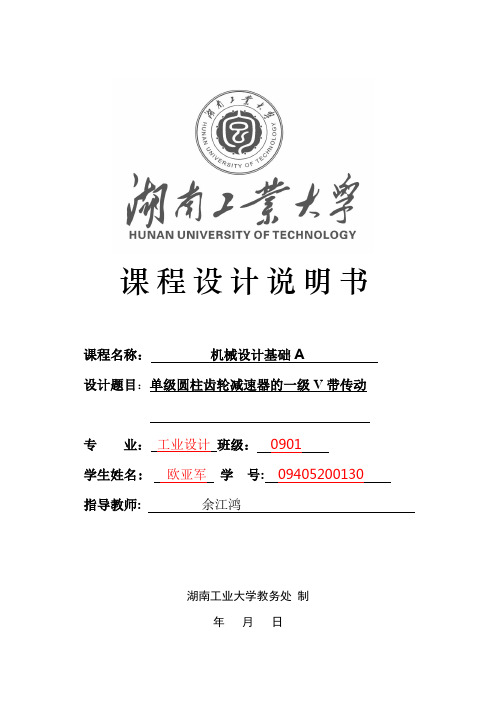

课程设计说明书课程名称：机械设计基础A设计题目：单级圆柱齿轮减速器的一级V带传动专业：工业设计班级：0901学生姓名: 欧亚军学号:09405200130指导教师:余江鸿湖南工业大学教务处制年月日题目名称：单级圆柱齿轮减速器的一级V带传动一：工作条件工作年限15工作班制 1工作环境灰尘极少载荷性质轻微冲击生产批量单件滚筒效率0.96二：技术数据(电机转速为600~900r/min)滚筒圆周力F/N带速v/(m/s)滚筒直径D/mm滚筒长度L/mm2200 1.5 280 400三：设计任务1、设计计算说明书一份，内容包括：传动方案的分析与拟定、原动机的选择、传动比及分配、传动装置的运动及动力参数计算、V带传动设计、齿轮传动设计、轴的设计、轴承的选择和校核、键连接的选择和校核、联轴器的选择、箱体的结构设计、减速器附件的选择、润滑和密封、课程设计总结和参考文献。

2、A1装配图1张四：课程设计工作进度计划：序号起迄日期工作内容1 2011.1.3~2011.1.3 分配课程设计任务，发设计任务书2 2011.1.4~2011.1.4 分析机构运动简图3 2011.1.5~2010.1.6 带传动/齿轮传动设计计算4 2011.1.7~2011.1.8 装配图及零件图绘制5 2011.1.9~2011.1.9 汇总主指导教师签名余江鸿日期：2010年12月29日五：主要参考资料：[1] 刘扬、王洪等，机械设计基础(第1版)，北京：清华大学出版社，北京交通大学出版社，2010年8月[2] 王洪、刘扬，机械设计课程设计，北京，北京交通大学出版社，2010年3月[3] 闻邦椿，机械设计手册1(第5版)，北京，机械工业出版社，2010年1月[4] 闻邦椿，机械设计手册2(第5版)，北京，机械工业出版社，2010年1月目录一、拟定传动方案 (5)二、选择电动机 (6)三、传动装置总传动比及其分配 (7)四、传动装置的运动及动力参数计算 (8)五、V带传动设计 (10)六、轴的设计 (13)七、键连接的选择和校核 (14)八、课程设计总结和参考文献 (15)一、拟定传动方案结果传动方案的分析：机器一般是由原动机、传动装置和工作装置组成。

复习一、判断题（正确的打"，否则打X）（10分）1、齿轮机构连续传动条件是重合度A 1。

（“）2、半圆键是以上下面为工作面，它与平键一样具有定心好的特点。

（X ）3、斜齿轮的端面模数大于法面模数。

（X ）4、平面低副具有两个自由度，一个约束。

（X ）5、负传动是指两齿轮的变位系数x1+x2 v 0,即xlv 0,x2 v 0.（X ）6、从动件作正弦加速度运动时，加速度没有突变，不产生刚性和柔性冲击。

（X ）7、带传动产生弹性滑动的原因是载荷过大造成的、是不可避免的。

（X ）8、设计螺栓联接时，可以通过增加螺母的厚度来增加旋合圈数来提高联接强度。

（X ）9、机构具有确定运动的条件是其自由度F>0。

（X ）10、四杆机构中，有曲柄存在时，曲柄一定是最短的构件。

（X ）二、选择题（6分）1、带轮槽楔角可能是（D度。

（带的楔角是40度）a 、40b 、41c 、42d 、382、对于频繁正反转的轴，用公式M e二.M 2（〉T）2计算当量弯矩，式中：•应为（C ）。

a、： ~0.3 b 、：胡.6 c 、：V3、电机是（D ）。

a、构件b 、零件c 、机构d 、机器4、标准直齿圆柱齿轮m=3, a =20° ,ha * =1,C * =0.25,齿数Z=（ D）时不会根切。

a、14 b 、15 c 、16 d 、175、机构中，两构件通过曲线接触，构成（A ）。

a、高副b 、回转副c、移动副d、低副6、用于传动的螺纹，可双向受力，定心性较好，且牙根强度较高的标准螺纹是（ B ）。

a、三角形b、矩形c、梯形d、锯齿形三、简答题（36分）1、与带传动相比，链传动具有哪些优缺点？与带传动相比，链传动没有弹性滑动和打滑，能保持准确的平均传动比；需要的张紧力小作用在轴上的压力小，可减少轴承的摩擦损失；结构紧凑；能在温度较高，有油污等恶劣环境条件下工作。

与齿轮传动相比，链传动的制造和安装精度要求较低；中心距较大时其传动结构简单。

吉大15春学期《机械设计基础》在线作业一满分答案吉大15春学期《机械设计基础》在线作业一单选题多选题判断题一、单选题（共10 道试题，共40 分。

）1. 基圆越( )，凸轮机构越紧凑A. 小B. 大C. 平均-----------------选择：A2. 带传动的张紧方法不包括( )A. 加张紧轮B. 自动张紧C. 自锁张紧-----------------选择：C3. 机器在工作时不能发生振幅超过容许值的振动现象称之为（）A. 强度B. 刚度C. 耐磨性D. 振动稳定性-----------------选择：D4. 在螺纹的尺寸标注中，M36×2表示的螺纹是( )A. 粗牙普通螺纹B. 细牙普通螺纹C. 梯形螺纹-----------------选择：B5. 角接触球轴承一般用于承受（）A. 径向载荷和轴向载荷B. 双向的轴向载荷C. 径向载荷-----------------选择：A6. 弹性滑动使从动轮圆周速度( )主动轮圆周速度A. 低于B. 等于C. 高于-----------------选择：A7. 万向联轴器一般可以补偿两轴之间的（）A. 径向位移B. 角位移C. 综合位移-----------------选择：B8. 链传动表述正确的是( )A. 瞬时传动比准确B. 传动中有动载荷C. 急速反向转动性能好-----------------选择：B9. 下面哪个不是同步带传动的优点（）A. 无滑动B. 张紧力小C. 制作简单D. 带的厚度小-----------------选择：C10. 同步带属于啮合传动，故其传动比( )A. 周期变化B. 恒定C. 效率低-----------------选择：B吉大15春学期《机械设计基础》在线作业一单选题多选题判断题二、多选题（共5 道试题，共20 分。

）1. 范成法切割齿轮时所用的刀具具有（）三种A. 齿轮插刀B. 齿条插刀C. 圆盘铣刀D. 滚刀-----------------选择：ABD2. 减速器按齿轮的对数来分，可以有（）A. 单级B. 两级C. 三级D. 四级-----------------选择：ABC3. 根据轴所起的作用与所承受的载荷，可分为（）A. 心轴B. 转轴C. 传动轴D. 主动轴-----------------选择：ABC4. 普通平键有( )A. A型B. B型C. C型D. D型E. E型-----------------选择：ABC5. 轴的工作能力主要取决于它的（）A. 强度B. 刚度C. 耐磨性D. 振动稳定性-----------------选择：AB吉大15春学期《机械设计基础》在线作业一单选题多选题判断题三、判断题（共10 道试题，共40 分。

一、单选题（共 10 道试题，共 40 分。

）1. 基圆越( )，凸轮机构越紧凑. 小. 大. 平均标准答案：2. 机构中随着原动件的运动而运动的其他活动构件称之为（）. 固定件. 原动件. 从动件. 输入构件标准答案：3. 下列四种联轴器中，（）有良好的补偿综合位移的能力. 十字滑块联轴器. 套筒联轴器. 齿式联轴器标准答案：4. V带轮的结构设计主要是根据带轮的( )选择结构形式. 材料. 基准直径. 传递功率标准答案：5. 在行星轮系中，轴线固定的齿轮称为（）. 太阳轮. 主动轮. 从动轮标准答案：6. 下面哪个不是同步带传动的优点（）. 无滑动. 张紧力小. 制作简单. 带的厚度小标准答案：7. 链传动表述正确的是( ). 瞬时传动比准确. 传动中有动载荷. 急速反向转动性能好标准答案：8. 同步带属于啮合传动，故其传动比( ). 周期变化. 恒定. 效率低标准答案：9. 梯形螺纹旋合长度不包含( ). N. S. L标准答案：10. 代号为7310的滚动轴承的尺寸为（）. 100. 50. 10标准答案：二、多选题（共 5 道试题，共 20 分。

）1. 机械零件常见的失效形式( ). 断裂. 过大的变形. 表面破坏. 破坏正常工作条件引起的失效标准答案：2. 从零件的工艺性出发，对零件结构提出如下基本要求（）. 选择合理的毛坯种类. 零件的结构要简单合理. 规定合理的制造精度. 规定合理的表面粗糙度标准答案：3. 通常螺杆传动中都是螺杆主动，作用在螺杆螺旋面上的法向力可以分解为以下（）三个相互垂直的分力. 圆周力. 轴向力. 径向力. 垂直力标准答案：4. 根据轴所起的作用与所承受的载荷，可分为（）. 心轴. 转轴. 传动轴. 主动轴标准答案：5. 槽轮机构的类型( ). 内啮合槽轮机构. 外啮合槽轮机构. 球面槽轮机构标准答案：三、判断题（共 10 道试题，共 40 分。

）1. 平底从动件比较耐磨损，可承受较大载荷，是最常用的一种从动件（）. 错误. 正确标准答案：2. 用飞轮调速就是加大构件的转动惯量，飞轮相当于能量储存器( ). 错误. 正确标准答案：3. 机器速度的波动有两类：周期性的速度波动与非周期性的速度波动（）. 错误. 正确标准答案：4. 构件的自由度即构件所具有的独立运动的数目( ). 错误. 正确标准答案：5. 滚动轴承由外圈，内圈和滚动体组成（）. 错误. 正确标准答案：6. 钢丝绳具有承受冲击能力较高，在任何方向均有挠性，运转平稳无噪声等特点（）. 错误. 正确标准答案：7. 轴的材料主要采用碳素钢或合金钢（）. 错误. 正确标准答案：8. 一个作空间运动的自由构件具有六个自由度（）. 错误. 正确标准答案：9. 平面机构中的低副有转动副和螺旋副两种（）. 错误. 正确标准答案：10. 联轴器分为刚性和弹性两大类（）. 错误. 正确标准答案：。

吉大11年春季学期《机械设计基础》主观模拟题本模拟题页码标注所用教材为：机械设计基础（第7版） 陈云飞、卢玉明 2008年5月第7版 高等教育出版社 书一、 单项选择题1、凸轮机构中的从动件推程若为等加速、等减速运动规律，则该机构从动件运动时（ D ）。

A. 存在刚性冲击B. 存在柔性冲击C. 无冲击D. 既存在刚性冲击也存在柔性冲击2、曲柄摇杆机构中具有急回运动性质的构件是（ C ）。

A.曲柄B. 连杆C. 摇杆D. 机架3、螺纹连接防松的根本问题在于（ D ）。

A. 增加螺纹连接的轴向力B. 增加螺纹连接的刚度C. 增加螺纹连接的强度D. 防止螺纹副相对转动4、柄摇杆机构具有急回运动性质，是说（ C ）具有急回运动。

A. 曲柄B. 连杆C. 摇杆D. 机架5、下列四种联轴器中，（ D ）有良好的补偿综合位移的能力。

A. 十字滑块联轴器B. 套筒联轴器C. 凸缘联轴器D. 齿式联轴器6、齿轮传动的弯曲疲劳强度计算是针对（ B ）失效形式；接触疲劳强度计算是针对（ D ）失效形式。

A. 齿面胶合B. 轮齿折断C. 齿面磨粒磨损D. 齿面疲劳点蚀7、矩形螺纹的牙型斜角为( C )。

A.300B.600C. 00D.9008、既承受弯矩又承受转矩的轴承称为（ A ）。

A.转轴B.心轴C.传动轴D.曲轴9、阿基米德蜗杆传动，蜗杆的升角1020λ'=o ，螺旋方向为右旋，与该蜗杆啮合的蜗轮的螺旋角β为（ A ）。

A.1020'o 右旋B.1020'o 左旋C.2040'o 右旋D.45o 左旋10、阿基米德蜗杆和蜗轮在中间平面上相当于直齿条和（ B ）齿轮的啮合。

A.摆线B.渐开线C. 圆弧曲线D. 球面渐开线11、万向联轴器一般可以补偿两轴之间的（ C ）。

A.径向位移B.轴向位移C.角位移D.综合位移12、在周转轮系中，轴线固定的齿轮称为（ D ）。

A.主动轮B.从动轮C.行星轮D.中心轮或太阳轮13、机器中常用于连接的螺纹为（ B ）。
