预应力锚具安装张拉工艺

预应力张拉施工工艺标准引言预应力张拉施工是一种常用的工艺方法，在现代建筑领域中得到广泛应用。

本文将介绍预应力张拉施工的工艺标准及相关注意事项，以确保施工过程的安全性和质量。

一、施工前准备1. 工程准备在进行预应力张拉施工之前，需要确保建筑结构的设计和预应力张拉方案的合理性。

同时，要事先筹备好所需的设备、工具和材料。

2. 检查与清理在施工前，需检查施工区域内是否有障碍物和影响施工的因素。

如有需要，要及时清理并保持施工区域的整洁。

二、材料准备1. 预应力钢筋选择合适的预应力钢筋，确保其质量符合国家标准。

在施工过程中，需要根据设计方案的要求进行剪断和弯曲操作。

2. 预应力锚具预应力锚具是固定预应力钢筋的关键部件。

要选择质量可靠的预应力锚具，并按照施工方案的要求进行安装。

3. 预应力导向管道预应力导向管道起到引导预应力钢筋施加张拉力的作用。

选择合适的导向管道，并按照设计方案进行布置和安装。

三、施工过程1. 预应力张拉按照设计要求，在适当的位置安装预应力锚具和导向管道。

然后，通过张拉设备施加适当的张拉力，将预应力钢筋张拉到设计要求的张拉值。

注意应保持张拉过程的平稳性和均匀性。

2. 张拉固定在预应力钢筋达到设计张拉值后，将预应力锚具密封固定，确保预应力效果的稳定性和可靠性。

同时，要做好记录，记录张拉力值和张拉时间等关键信息。

3. 后张拉根据设计要求和施工方案，有些情况下需要进行后张拉操作。

在后张拉过程中，要保持张拉力的平稳增加，且不得超过设计要求的后张拉值。

四、施工质量控制1. 张拉力控制在预应力张拉过程中，要严格控制张拉力的大小，并及时记录张拉力的数值。

如发现异常情况或偏差超出规定的范围，应及时采取措施进行调整和修正。

2. 锚固质量预应力锚具的质量对于施工效果和结构安全性有着重要的影响。

要确保预应力锚具的安装质量，密封性和可靠性。

3. 张拉设备检测定期检测和维护张拉设备，保证其工作状态的正常性和可靠性。

4. 施工记录在施工过程中，要及时、准确地记录关键数据和工艺参数，以备后续的质量评估和数据分析。

预应⼒锚具安装张拉⼯艺标准YJM15系列锚具的安装1、YJM15圆形张拉端锚具的安装该型锚具适⽤于后张法施⼯预应⼒混凝⼟结构，由锚圈、夹⽚、锚下结构和螺旋筋四部分组成，见图9。

图9 YJM15圆形张拉端锚具安装简图a.按上图所⽰，将施⼯图纸所要求的锚具（锚下结构、螺旋筋、波纹管）与混凝⼟梁体中的钢筋绑扎在⼀起（锚圈和夹⽚张拉前安装），使其牢固可靠。

b．波纹管穿⼊锚下结构⼩端孔内，并采⽤可靠的填充材料填充波纹管与锚下结构⼩端孔之间的间隙，再⽤密封带将波纹管与锚下结构连接处紧密缠绕，防⽌浇注混凝⼟时漏浆，预制混凝⼟结构梁。

2、BJM15扁型张拉端锚具的安装该型锚具主要⽤于后张空⼼板梁或薄型混凝⼟结构，由夹⽚、扁形锚圈、扁形锚下垫板和扁形螺旋筋组成，见图10。

图10 BJM15扁形张拉端锚具安装简图a.按上图所⽰，将施⼯图纸所要求的锚具（锚下垫板、螺旋筋、波纹管）与混凝⼟梁体中的钢筋绑扎在⼀起（锚圈和夹⽚张拉前安装），使其牢固可靠。

b．波纹管穿⼊锚下结构⼩端孔内，并采⽤可靠的填充材料填充波纹管与锚下结构⼩端孔之间的间隙，再⽤密封带将波纹管与锚下结构连接处紧密缠绕，防⽌浇注混凝⼟时漏浆，预制混凝⼟结构梁。

3、JYPM15型和JYPBM15型固定端P型锚固体系的安装这是⽤于固定端的锚固体系，可按长⽅形(张拉端为扁形锚具)或正⽅形（张拉端为圆形锚具）排列，由垫板、钢质挤压套、超薄型挤压夹⽚和约束环组成（螺旋筋按施⼯要求选⽤）。

施⼯时将钢绞线穿⼊钢质挤压套，装上超薄型挤压夹⽚，⽤YJ40挤压机（YM锚具专⽤）挤压成型即可，其锚固性能与张拉端相同。

YMP15A型和YMPB15A型固定端锚固体系安装结构见图11、图12。

图11 JYPM15型锚具安装简图图12 JYPBM15型锚具安装简图a．P型锚具的挤压成型。

YJ40型挤压机的操作使⽤：（1）在挤压模内孔表⾯和挤压套的外表⾯涂抹适量的挤压润滑油（⽯墨40％与黄油60％的混合物）。

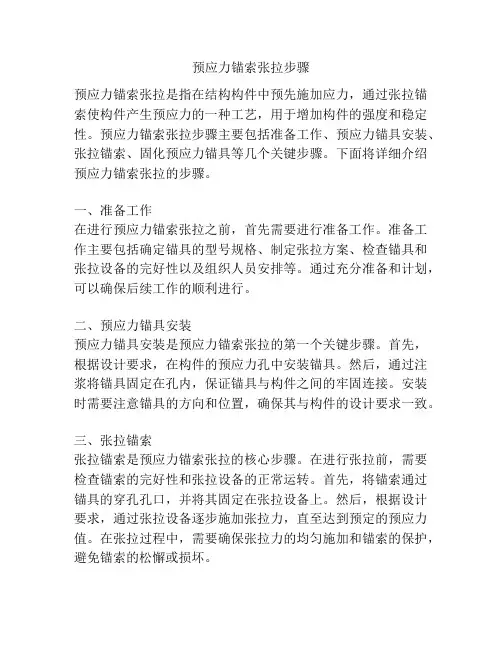

预应力锚索张拉步骤预应力锚索张拉是指在结构构件中预先施加应力，通过张拉锚索使构件产生预应力的一种工艺，用于增加构件的强度和稳定性。

预应力锚索张拉步骤主要包括准备工作、预应力锚具安装、张拉锚索、固化预应力锚具等几个关键步骤。

下面将详细介绍预应力锚索张拉的步骤。

一、准备工作在进行预应力锚索张拉之前，首先需要进行准备工作。

准备工作主要包括确定锚具的型号规格、制定张拉方案、检查锚具和张拉设备的完好性以及组织人员安排等。

通过充分准备和计划，可以确保后续工作的顺利进行。

二、预应力锚具安装预应力锚具安装是预应力锚索张拉的第一个关键步骤。

首先，根据设计要求，在构件的预应力孔中安装锚具。

然后，通过注浆将锚具固定在孔内，保证锚具与构件之间的牢固连接。

安装时需要注意锚具的方向和位置，确保其与构件的设计要求一致。

三、张拉锚索张拉锚索是预应力锚索张拉的核心步骤。

在进行张拉前，需要检查锚索的完好性和张拉设备的正常运转。

首先，将锚索通过锚具的穿孔孔口，并将其固定在张拉设备上。

然后，根据设计要求，通过张拉设备逐步施加张拉力，直至达到预定的预应力值。

在张拉过程中，需要确保张拉力的均匀施加和锚索的保护，避免锚索的松懈或损坏。

四、固化预应力锚具张拉完成后，需要进行预应力锚具的固化。

固化是通过注浆将锚具与构件之间形成的张拉力固定在构件中，确保预应力锚具的有效传递。

首先，检查张拉后锚具的固定情况，确保其位置准确无误。

然后，使用适当的注浆材料，将其注入预应力孔中，充实空隙并固化锚具。

注浆后，需要等待一定的固化时间，确保注浆材料充分固化，锚具与构件之间形成牢固的连接。

通过以上几个关键步骤，可以完成预应力锚索张拉的工作。

在实际操作过程中，还需要注意施工环境的控制、施工人员的安全等方面。

只有严格按照施工规范和操作要求进行，才能确保预应力锚索张拉的效果和质量。

五、施加力矩在预应力锚索张拉的过程中，需要施加力矩来实现锚索的张拉。

力矩是通过适当的工具和设备传递的，以确保锚索在施加张拉力的同时，不会对构件造成过大的变形或破坏。

混凝土预应力张拉工艺流程一、概述混凝土预应力张拉工艺是一种常见的建筑施工工艺，可以有效提高混凝土结构的抗拉能力和稳定性。

该工艺流程包括预应力钢筋的布置、张拉、锚固、切断等步骤。

下面将详细介绍混凝土预应力张拉工艺的具体流程及操作方法。

二、预应力钢筋的布置1. 布置前准备在进行预应力钢筋的布置前，需要准备好以下材料和设备：（1）预应力钢筋：选择质量好、强度高、无锈蚀、无损伤的钢筋。

（2）锚具：包括锚板、锚固套、端板、锚具卡等。

（3）注浆材料：如水泥浆、砂浆、注浆管等。

（4）预应力钢筋的布置图纸。

（5）工具：如切割机、钻孔机、刷子、梯子等。

2. 布置方法（1）根据设计要求，在混凝土构件内部设置预应力钢筋的布置图纸。

（2）在混凝土构件内通过钻孔机开孔，然后将预应力钢筋穿过开孔处，将其固定在构件的两端。

（3）在预应力钢筋的中间位置设置锚具，通过锚固套和锚板将钢筋固定。

（4）在预应力钢筋的两端设置端板，通过端板将钢筋固定在构件的两端。

（5）在预应力钢筋的布置过程中，要保证钢筋的直线度和间距符合设计要求，同时要注意钢筋与混凝土之间的粘结性。

三、预应力钢筋的张拉1. 张拉前准备在进行预应力钢筋的张拉前，需要准备好以下材料和设备：（1）张拉设备：包括张拉机、张拉卡、千斤顶等。

（2）测量设备：如拉力计、变形计等。

（3）预应力钢筋的布置图纸。

（4）工具：如扳手、螺丝刀等。

2. 张拉方法（1）根据预应力钢筋的布置图纸确定张拉的位置和张拉力。

（2）在张拉位置上方安装张拉卡。

（3）在张拉卡上方放置千斤顶，并将其与张拉卡紧密连接。

（4）通过张拉机对千斤顶进行拉力作用，使预应力钢筋产生一定的张拉力。

（5）在张拉过程中，要通过测量设备对预应力钢筋的张拉力进行检测，确保张拉力符合设计要求。

四、预应力钢筋的锚固1. 锚固前准备在进行预应力钢筋的锚固前，需要准备好以下材料和设备：（1）锚固设备：包括锚固板、锚固套、锚具卡等。

（2）注浆材料：如水泥浆、砂浆、注浆管等。

预应力混凝土施工方法的张拉与压浆工艺预应力混凝土是一种应用广泛的建筑材料，其独特的力学性能使其在大型工程中得到广泛应用。

预应力混凝土的施工过程中，张拉与压浆是至关重要的工艺环节。

本文将介绍预应力混凝土施工方法的张拉与压浆工艺，以及注意事项和常见问题解析。

一、张拉工艺1. 张拉前的准备工作在进行预应力混凝土张拉之前，需要进行一系列的准备工作。

首先，检查预应力钢束及锚固装置的质量和性能，确保其符合要求。

其次，进行张拉设备和测量设备的校验和保养，确保其可靠性和准确性。

2. 预张拉预张拉是指在混凝土浇筑后，混凝土强度达到一定要求之前进行的张拉工序。

首先，将预应力钢束穿过预埋管或套管，并用预应力锚具固定在混凝土的另一端。

然后使用张拉设备逐渐施加张拉力，使钢束达到设计要求的应力水平。

3. 后张拉后张拉是指在混凝土达到规定强度后进行的张拉工序。

与预张拉不同的是，后张拉的目的是通过施加张拉力来调整混凝土结构的应力状态，使其满足设计要求。

后张拉一般在预应力混凝土完全凝固后进行。

4. 多级张拉大型预应力混凝土结构常采用多级张拉的施工方法。

多级张拉可以有效控制结构内的应力，并提高整体的受力性能。

在多级张拉中，首先进行预张拉，然后进行后张拉，以达到预设的应力状态。

二、压浆工艺1. 压浆材料的选择压浆材料是用于填充预应力钢束与混凝土之间空隙的材料。

常用的压浆材料有硅酸盐水泥浆料、聚合物浆料等。

选择合适的压浆材料要考虑其流动性、黏附性和耐久性等因素。

2. 压浆工艺流程压浆工程一般分为注浆与压浆两个环节。

注浆是指将压浆材料注入预应力钢束与混凝土之间的空隙中，填满空隙并密实。

压浆是指在注浆完成后，用指定的工具对注浆体进行适当的压实和修整，使其达到设计要求。

3. 压浆参数的控制在进行压浆工艺时，需要控制一些关键参数，以确保压浆效果。

首先是压浆材料的浆液比例和黏度，要根据具体情况进行调整。

其次是注浆的压力与速度，要根据材料的特性和结构的要求进行合理控制。

预应力钢筋张拉施工工艺预应力钢筋张拉施工是一项在建筑工程中广泛应用的重要技术，它能够显著提高结构的承载能力和耐久性。

下面我们就来详细了解一下预应力钢筋张拉施工工艺的各个环节。

一、施工准备在进行预应力钢筋张拉施工之前，需要做好充分的准备工作。

首先，要对施工图纸进行详细的审查，确保对预应力的设计要求有清晰的理解。

同时，要根据设计要求选择合适的预应力钢筋、锚具和张拉设备，并对其进行质量检验，确保其性能符合要求。

施工现场的准备也至关重要。

要确保施工场地平整、坚实，有足够的空间进行设备操作和材料堆放。

此外，还需要搭建好临时的工作平台和防护设施，保障施工人员的安全。

对施工人员的技术交底也是必不可少的环节。

要让他们熟悉施工工艺流程、操作要点和质量标准，确保施工过程中的操作规范和质量可控。

二、预应力钢筋的制作与安装预应力钢筋通常在工厂按照设计要求进行定尺加工，然后运输到施工现场。

在现场，需要对钢筋进行进一步的处理，如切割、弯曲等，以满足实际施工的需要。

安装预应力钢筋时，要确保其位置准确、顺直，并且固定牢固。

一般采用定位钢筋或支架来保证预应力钢筋的位置和间距符合设计要求。

在多根预应力钢筋并行的情况下，还要注意保持它们之间的平行度和对称性。

三、锚具的安装锚具是预应力钢筋张拉和锚固的关键部件。

在安装锚具之前，要对锚垫板表面进行清理，去除油污和杂物，保证锚垫板与混凝土表面紧密贴合。

然后，将锚具按照设计要求安装在锚垫板上，并确保锚具的中心线与预应力钢筋的中心线重合。

安装完成后，要对锚具进行检查，确保其安装牢固，无松动现象。

四、千斤顶与油压表的校验千斤顶和油压表是进行预应力钢筋张拉的主要设备，在使用前必须进行校验。

校验的目的是确定千斤顶的实际张拉力与油压表读数之间的关系，以便在施工中能够准确控制张拉力。

校验工作一般在具有相应资质的计量检测机构进行。

校验时，要按照规定的加载程序对千斤顶进行加载，并记录相应的油压表读数。

通过对校验数据的分析处理，得出千斤顶的张拉力与油压表读数的线性关系方程。

锚索张拉施工工艺一、前期准备1.1 确定锚索位置和数量在进行锚索张拉施工前，需要根据设计图纸确定锚索的位置和数量。

同时还需对锚具进行检查，确保其符合要求。

1.2 准备材料和设备锚索张拉施工需要用到各种材料和设备，如钢筋、钢板、螺栓、压力机等。

在施工前需要准备好这些材料和设备，并进行检查。

1.3 确定施工方案根据设计图纸和实际情况，确定锚索张拉的具体方案，包括锚具的安装方式、张拉顺序以及力值控制等。

二、锚具安装2.1 清理基础表面在进行锚具安装前，需要先清理基础表面，确保其干净平整。

2.2 安装预埋件将预埋件按照设计要求固定在基础上，并保证其水平度和垂直度符合要求。

2.3 安装钢板将钢板按照设计要求放置在预埋件上，并使用螺栓固定。

2.4 安装锚具将锚具按照设计要求安装在钢板上，并使用螺栓固定。

三、张拉准备3.1 确定张拉顺序根据设计要求，确定锚索的张拉顺序，并编制张拉计划。

3.2 安装张拉设备按照设计要求安装张拉设备，包括压力机、液压泵等设备，并进行检查和试运行。

3.3 安装锚具连接件将锚具连接件按照设计要求安装在锚具上，并使用螺栓固定。

四、锚索张拉4.1 张紧预应力在进行正式张拉前，需要先进行预应力的张紧。

根据设计要求，使用压力机将钢筋预应力到一定程度。

4.2 正式张拉按照设计要求，依次对各个锚索进行正式的张拉。

在每次张拉前需要进行检查，并记录下相应的数据。

同时还需控制好每次的力值，确保其符合要求。

4.3 固化混凝土在完成锚索张拉后，需要对混凝土进行固化处理。

这一过程需要根据混凝土的种类和环境条件来确定时间和方法。

五、验收和保养5.1 验收工作在完成施工后，需要对整个工程进行验收。

包括对锚具、钢筋、混凝土等进行检查，确保其符合设计要求和相关标准。

5.2 保养工作为了保证锚索的使用寿命和安全性，需要对其进行定期的保养和维护。

包括对锚具、钢筋等进行清洗、防腐处理等。

同时还需定期检查锚索的状态，并进行必要的维修和更换。

预应力锚索张拉及封锚预应力锚索张拉及封锚一、引言预应力锚索张拉及封锚是在混凝土结构中常见的一种施工方式，通过预应力锚索的张拉，可以增加混凝土结构的承载能力和稳定性。

本文档将详细介绍预应力锚索张拉及封锚的施工过程及相关技术要点。

二、设备及材料准备1. 预应力锚索：根据设计要求选择规格和数量，确保材料质量合格。

2. 预应力锚固套管：选择与预应力锚索相匹配的套管，并按照设计要求进行安装。

3. 预应力张拉设备：包括张拉机、张拉泵、张拉油管等设备，确保设备状态良好，并经过检验合格。

4. 其他辅助材料：包括锚具、扭剪器、张拉油管接头、张拉套筒等。

三、预应力锚索张拉的施工步骤1. 准备工作：a. 确定预应力锚索的位置和数量。

b. 安装预应力锚固套管，并做好标志。

c. 将张拉设备安装在合适的位置，并连接好油管和张拉机。

2. 锚索张拉：a. 切断预应力锚索，将其通过套管穿过预应力锚固套管，并在一端固定好锚具。

b. 在张拉机上设置张拉力，并将张拉油管的一端连接到锚具上。

c. 逐渐施加张拉力，直到达到设计要求的预应力。

d. 实施张拉力保持时间，并进行必要的调整。

3. 封锚：a. 在锚固套管出口的周围涂抹密封胶。

b. 使用封锚盖将锚固套管封闭，并用螺栓固定。

c. 检查封锚情况，确保密封性良好。

四、预应力锚索张拉的注意事项1. 严格按照设计要求进行施工，确保预应力锚索的质量和性能。

2. 在张拉过程中，应注意控制预应力锚索的伸长量和张拉力的平衡，避免产生过大的应力。

3. 检查锚固套管和封锚盖的安装质量，确保密封性良好，防止水分侵入。

扩展内容：1、本文档所涉及附件如下：- 设计图纸（编号：XXX）- 施工方案（编号：XXX）- 测试报告（编号：XXX）- 施工记录（编号：XXX）2、本文档所涉及的法律名词及注释：- 预应力：在结构施加载荷之前，通过施加预先计算的应力产生承载能力的一种方法。

- 锚固套管：用于固定预应力锚索的钢管或者套筒。

预应力张拉施工工艺预应力张拉施工工艺是在工程结构构件承受外荷载之前，对受拉模块中的钢筋，施加预拉应力，提高构件的刚度，推迟裂缝出现的时间，增加构件的耐久性。

接下来，让我们详细了解一下这一重要的施工工艺。

预应力张拉施工前，需要进行一系列的准备工作。

首先是材料的准备，包括高强度的预应力钢筋或钢绞线，其质量和性能必须符合设计要求和相关标准。

同时，要准备好锚具、夹具等配件，确保其强度、硬度和耐久性能够满足施工需求。

施工设备也是关键的一环。

常见的设备有千斤顶、油泵、压力表等。

千斤顶的选型要根据预应力筋的张拉力大小和工程实际需求来确定。

油泵要能提供稳定的油压，压力表则要经过校准，确保测量的准确性。

施工前还需要对施工人员进行技术交底，让他们熟悉施工流程、操作要点和安全注意事项。

此外，施工现场要进行清理和平整，为施工创造良好的条件。

在正式施工时，首先要进行预应力筋的下料和制作。

根据设计长度，精确计算并切割预应力筋，同时要注意避免在切割过程中对钢筋造成损伤。

然后进行编束，将预应力筋梳理整齐，每隔一定距离用扎丝绑扎牢固，防止在穿束过程中出现混乱。

穿束是将预应力筋穿过预留的孔道。

这一过程可以采用人工穿束或机械穿束的方法。

对于较长或弯曲较多的孔道，可能需要借助牵引设备来完成穿束。

接下来是安装锚具和夹具。

锚具和夹具的安装位置必须准确无误，与预应力筋的中心线要保持垂直，确保预应力能够有效地传递。

预应力的张拉是整个施工工艺的核心环节。

在张拉前，要对千斤顶和压力表进行配套校验，确定张拉力与压力表读数之间的关系曲线。

根据设计要求，确定预应力筋的张拉顺序和张拉程序。

一般来说，先进行初张拉，然后逐步加大拉力至设计值。

在张拉过程中，要严格控制张拉力和伸长量。

张拉力的控制可以通过油泵上的压力表读数来实现，伸长量则需要通过测量预应力筋在张拉前后的长度变化来确定。

实际伸长量与理论伸长量之间的偏差应在允许范围内，如果偏差过大，需要分析原因并采取相应的措施进行调整。

预应力混凝土结构工程中的张拉与压浆施工工艺预应力混凝土结构工程是一种先进的建筑技术，它通过在混凝土中引入预应力，使结构具有承载更大荷载和更好的变形性能的能力。

预应力混凝土结构的主要施工过程包括张拉和压浆。

本文将详细介绍预应力混凝土结构工程中的张拉与压浆施工工艺，并探讨其在工程实践中的重要性和影响。

一、张拉施工工艺1. 梁底模板的安装在进行梁底张拉之前，首先需要安装梁底模板。

模板的设计和施工要满足结构设计要求，并保证模板牢固、平整，以确保后续的张拉操作能够正常进行。

2. 预应力钢束的铺设预应力钢束是预应力混凝土结构中承载预应力的重要组成部分。

在张拉施工中，预应力钢束需要沿着梁的轴线进行铺设，并根据设计要求设置钢束的数量和布置方式。

3. 钢束锚固在预应力钢束的两端进行固定，通常采用的锚具有锚板和锚固套管两种形式。

锚板通过焊接或紧固连接到混凝土结构中，锚固套管则通过浇筑混凝土或压浆来固定在结构中。

4. 张拉过程张拉是预应力混凝土结构中最关键的施工阶段。

在张拉过程中，通过调节液压张拉机的工作压力，使预应力钢束产生足够的张拉力，从而实现对混凝土的预应力施加。

5. 锚固当预应力钢束达到预定的张拉力后，需要进行锚固操作，将钢束的张拉力传递到混凝土结构中。

锚固一般通过砂浆或压浆材料将锚固套管填充，使钢束处于固定状态。

二、压浆施工工艺1. 压浆材料的选择在预应力混凝土结构工程中，常用的压浆材料有聚合物压浆材料和水泥浆料。

选择合适的压浆材料需要考虑其与混凝土的黏结性能、耐久性以及施工性能等因素。

2. 压浆施工方法压浆施工主要包括两种方法：压浆孔法和管道压浆法。

前者是通过在结构中钻孔，将压浆材料注入孔中，并保证充分填充结构中的空隙。

后者是通过在结构上设置管道，将压浆材料通过管道注入结构中，实现压浆作用。

3. 压浆质量控制为了保证预应力混凝土结构的质量和性能，压浆质量控制尤为重要。

在施工过程中，需对压浆材料的配合比例、注入压力和压浆时间进行调整和监控，确保压浆材料充分渗透，将结构的空隙填充。
