钢筋混凝土管柔性接口

钢筋混凝土管柔性连接施工（厂区污水、雨水管道施工）厂区污水、雨水管道采用钢筋混凝土管。

通用技术如管沟基土处理、坐标与标高的控制前面已提及，此处仅对该工艺本身进行介绍。

为合理安排工期和降低成本拟对口径d≤300mm管道采用人工下管，d>300mm采用机械下管。

(1)管段下沟前，应逐根检查承插口和管材有无损坏，若有损坏及时处理。

(2)安装前检查橡胶圈，应无裂缝、破损和气泡，清理承插口，对飞边、毛刺予以处理。

(3)管端划插入深度标志线。

(4)对承插口和橡胶圈涂刷润滑剂，然后将橡胶圈放入承口将其绷入槽内，不得扭曲或翻转。

(5)在接口两侧上下各用一根导链将直管拉入承口直至标志线。

(6)作好接口检查记录，每30m管段校测位移、高程及相对转角。

若超过允许偏差，及时处理。

各类钢筋混凝土管参数及技术要求
一、钢筋混凝土涵管
适用于公路、交通、铁路排水。

二、承插口式钢筋混凝土排水管（柔性接口管）
柔性接口管采用滑动耐腐蚀橡胶圈密封。

接口可有1.5度转角，抗震及抗地基不均匀沉降能力强。

具有施工安装方便、快捷；抗渗漏、综合造价低、抗压强度高等优点。

是符合环保要求的雨污排水管道的首选管材。

开槽施工，基础可采用90度弧形素土基础或砂垫层基础，覆土厚度I级管为0.7—2m、Ⅱ级管为3.5m、Ⅲ级管为5.5m。

还土时采用中松侧实还土法，侧部达到95％密实度。

（柔性接口）承插口钢筋混凝土排水管执行GB/T11836—1999
三、平口式钢筋混凝土排水管（刚性接口管）
I 级管适合开槽施工混凝土带形基础，适用于各种潮湿土壤以及地基软硬不均匀的排水管道。

当覆土厚度在0.7—2.5m 时采用90度混凝土基础；覆土厚度在2.6—4m 时采用135度混凝土基础，覆土厚度在4.1—6m 时采用180度混凝土基础。

Ⅱ级、Ⅲ级管可采用90度弧形素土基础或砂垫层基础。

（刚性接口）平口钢筋混凝土排水管执行GB/T11836—1999。

90度混凝土基础
180度混凝土基础
四、钢筋混凝土顶管
适用于非开挖顶进施工法。

有刚性接口平口管；（柔性接口）钢承口（F型接口）管。

（柔性接口）钢承口顶管具有不渗漏，施工简单，顶进方向准确，可靠性强等优点，是顶进施工法的首选管材。

（柔性接口）钢承口顶管
（刚性接口）平口顶管。

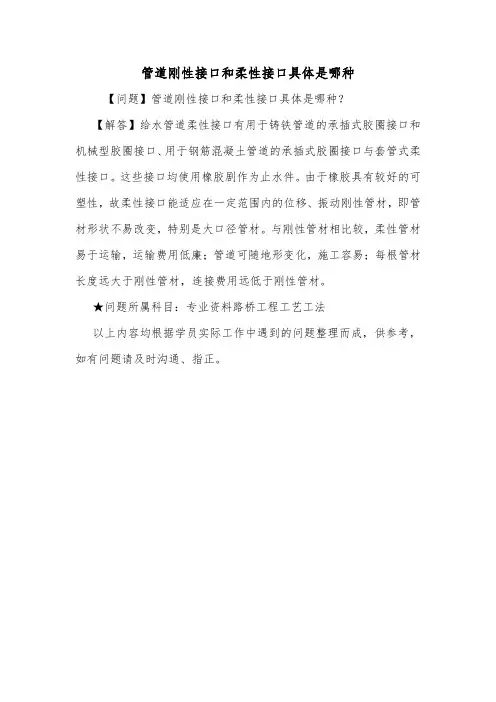

管道刚性接口和柔性接口具体是哪种
【问题】管道刚性接口和柔性接口具体是哪种？
【解答】给水管道柔性接口有用于铸铁管道的承插式胶圈接口和机械型胶圈接口、用于钢筋混凝土管道的承插式胶圈接口与套管式柔性接口。

这些接口均使用橡胶剧作为止水件。

由于橡胶具有较好的可塑性，故柔性接口能适应在一定范围内的位移、振动刚性管材，即管材形状不易改变，特别是大口径管材。

与刚性管材相比较，柔性管材易于运输，运输费用低廉；管道可随地形变化，施工容易；每根管材长度远大于刚性管材，连接费用远低于刚性管材。

★问题所属科目：专业资料路桥工程工艺工法
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。

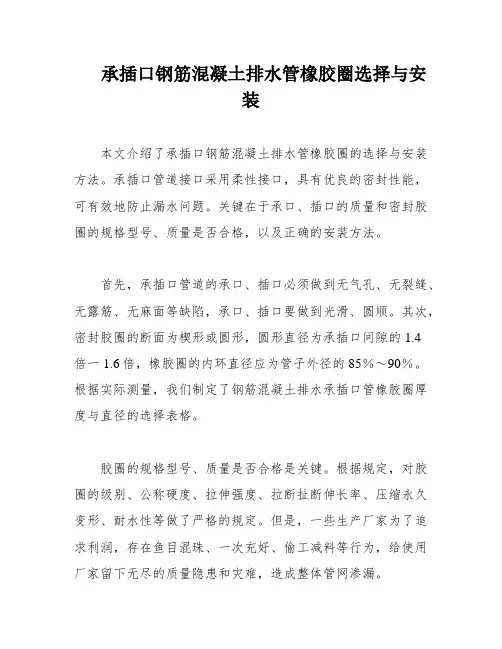

承插口钢筋混凝土排水管橡胶圈选择与安
装
本文介绍了承插口钢筋混凝土排水管橡胶圈的选择与安装方法。

承插口管道接口采用柔性接口，具有优良的密封性能，可有效地防止漏水问题。

关键在于承口、插口的质量和密封胶圈的规格型号、质量是否合格，以及正确的安装方法。

首先，承插口管道的承口、插口必须做到无气孔、无裂缝、无露筋、无麻面等缺陷，承口、插口要做到光滑、圆顺。

其次，密封胶圈的断面为楔形或圆形，圆形直径为承插口间隙的1.4
倍一1.6倍，橡胶圈的内环直径应为管子外径的85％～90％。

根据实际测量，我们制定了钢筋混凝土排水承插口管橡胶圈厚度与直径的选择表格。

胶圈的规格型号、质量是否合格是关键。

根据规定，对胶圈的级别、公称硬度、拉伸强度、拉断扯断伸长率、压缩永久变形、耐水性等做了严格的规定。

但是，一些生产厂家为了追求利润，存在鱼目混珠、一次充好、偷工减料等行为，给使用厂家留下无尽的质量隐患和灾难，造成整体管网渗漏。

最后，正确的安装方法是防止管道渗漏的主要工序。

安装不正确、胶圈不到位、管子插口不到位、接口歪斜等问题都会造成管网渗漏。

因此，在安装过程中要注意，确保胶圈到位、管子插口到位、接口平行等。

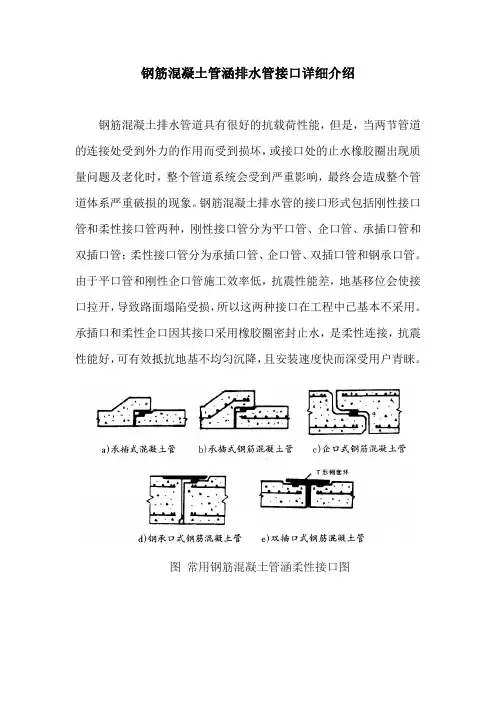

钢筋混凝土管涵排水管接口详细介绍
钢筋混凝土排水管道具有很好的抗载荷性能，但是，当两节管道的连接处受到外力的作用而受到损坏，或接口处的止水橡胶圈出现质量问题及老化时，整个管道系统会受到严重影响，最终会造成整个管道体系严重破损的现象。

钢筋混凝土排水管的接口形式包括刚性接口管和柔性接口管两种，刚性接口管分为平口管、企口管、承插口管和双插口管；柔性接口管分为承插口管、企口管、双插口管和钢承口管。

由于平口管和刚性企口管施工效率低，抗震性能差，地基移位会使接口拉开，导致路面塌陷受损，所以这两种接口在工程中已基本不采用。

承插口和柔性企口因其接口采用橡胶圈密封止水，是柔性连接，抗震性能好，可有效抵抗地基不均匀沉降，且安装速度快而深受用户青睐。

图常用钢筋混凝土管涵柔性接口图。

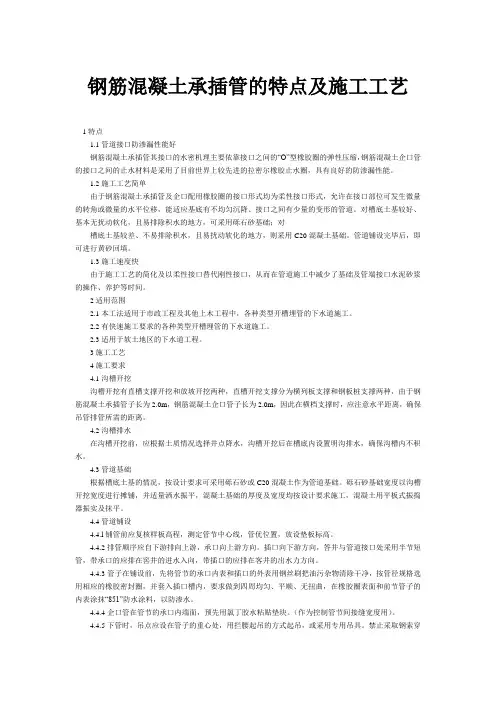

钢筋混凝土承插管的特点及施工工艺1 特点1.1 管道接口防渗漏性能好钢筋混凝土承插管其接口的水密机理主要依靠接口之间的“O”型橡胶圈的弹性压缩，钢筋混凝土企口管的接口之间的止水材料是采用了目前世界上较先进的拉密尔橡胶止水圈，具有良好的防渗漏性能。

1.2 施工工艺简单由于钢筋混凝土承插管及企口配用橡胶圈的接口形式均为柔性接口形式，允许在接口部位可发生微量的转角或微量的水平位移，能适应基底有不均匀沉降、接口之间有少量的变形的管道。

对槽底土基较好、基本无扰动软化，且易排除积水的地方，可采用砾石砂基础；对槽底土基较差、不易排除积水，且易扰动软化的地方，则采用C20混凝土基础。

管道铺设完毕后，即可进行黄砂回填。

1.3 施工速度快由于施工工艺的简化及以柔性接口替代刚性接口，从而在管道施工中减少了基础及管端接口水泥砂浆的操作、养护等时间。

2 适用范围2.1 本工法适用于市政工程及其他上木工程中，各种类型开槽埋管的下水道施工。

2.2 有快速施工要求的各种类型开槽埋管的下水道施工。

2.3 适用于软土地区的下水道工程。

3 施工工艺4 施工要求4.1 沟槽开挖沟槽开挖有直槽支撑开挖和放坡开挖两种，直槽开挖支撑分为横列板支撑和钢板桩支撑两种，由于钢筋混凝土承插管子长为2.0m，钢筋混凝土企口管子长为2.0m，因此在横档支撑时，应注意水平距离，确保吊管排管所需的距离。

4.2 沟槽排水在沟槽开挖前，应根据土质情况选择井点降水，沟槽开挖后在槽底内设置明沟排水，确保沟槽内不积水。

4.3 管道基础根据槽底土基的情况，按设计要求可采用砾石砂或C20混凝土作为管道基础。

砾石砂基础宽度以沟槽开挖宽度进行摊铺，并适量洒水振平，混凝土基础的厚度及宽度均按设计要求施工，混凝土用平板式振捣器振实及抹平。

4.4 管道铺设4.4.l 铺管前应复核样板高程，测定管节中心线，管优位置，放设垫板标高。

4.4.2 排管顺序应自下游排向上游，承口向上游方向。

混凝土和钢筋混凝土排水管基本参数混凝土和钢筋混凝土排水管concrete and reinforced concrete sewer pipes〔节录〕目次前言 (I)1 范畴 (1)2 引用标准 (1)3 产品分类 (1)4 原材料 (3)5 技术要求 (3)6 试验方法 (8)7 检验规那么 (9)8 标志 (12)9 包装、运输、贮存 (12)前言本标准是依照我国混凝土和钢筋混凝土排水管的生产和使用现状，非等效采纳ASTM C76：1995«钢筋混凝土下水道、雨水和污水管标准»对GB 11836-1989«混凝土和钢筋混凝土排水管»进行修订的。

本标准与GB 11836-1989的要紧差异如下：增加了钢筋混凝土管的外压荷载级别，扩大了产品规格范畴，补充了柔性接口的排水管品种，对产品分类、技术要求、试验方法、检验规那么等章条作了较大改动。

如此将有利于排水管行业的技术进步和参与国际市场竞争。

本标准自实施之日起，代替GB 11836-1989。

本标准由国家建筑材料工业局提出。

本标准由全国水泥制品标准化技术委员会归口。

本标准负责起草单位：国家建筑材料工业局苏州混凝土水泥制品研究院。

本标准参加起草单位：北京市市政工程设计研究总院、北京市第三水泥管厂、上海水泥制管厂、武汉市水泥制品厂、杭州水泥制品二厂、烟台牟平兴达水利机具、上海闵行马建瓦筒厂、天津市宝坻县水泥构件厂、成都双流水泥制品厂、昆山市巴城混凝土预制二厂、秦皇岛市抚宁县水泥制管厂、西安市水泥制管厂、南京复合材料总厂水泥制品机械厂、武进市第二建材机械厂、江都市建材机械厂、江都市华光水泥机械制造。

本标准要紧起草人：沈丽华、周正、王憬山、余科旺、居贤镛、张吟秋、卞继洲。

本标准于1989年11月首次公布，本标准1999年第一次修订。

本标准托付国家建筑材料工业局苏州混凝土水泥制品研究院负责说明。

1 范畴本标准规定了混凝土和钢筋混凝土排水管的产品分类、原材料、技术要求、试验方法、检验规那么、标志、包装、运输和贮存。

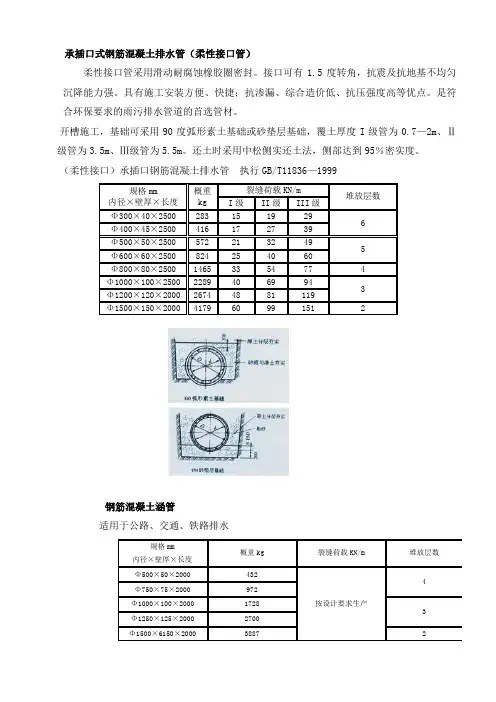

承插口式钢筋混凝土排水管（柔性接口管）
柔性接口管采用滑动耐腐蚀橡胶圈密封。

接口可有1.5度转角，抗震及抗地基不均匀沉降能力强。

具有施工安装方便、快捷；抗渗漏、综合造价低、抗压强度高等优点。

是符合环保要求的雨污排水管道的首选管材。

开槽施工，基础可采用90度弧形素土基础或砂垫层基础，覆土厚度I 级管为0.7—2m 、Ⅱ级管为3.5m 、Ⅲ级管为5.5m 。

还土时采用中松侧实还土法，侧部达到95％密实度。

（柔性接口）承插口钢筋混凝土排水管 执行GB/T11836—1999
钢筋混凝土涵管
适用于公路、交通、铁路排水
钢筋混凝土顶管
适用于非开挖顶进施工法。

有刚性接口平口管；（柔性接口）钢承口（F 型接口）管。

（柔性接口）钢承口顶管具有不渗漏，施工简单，顶进方向准确，可靠性强等优点，是顶进施工法的首选管材
（柔性接口）钢承口顶管
（刚性接口）平口顶管
堆放层数
4
3
2
1
平口式钢筋混凝土排水管（刚性接口管）
I 级管适合开槽施工混凝土带形基础，适用于各种潮湿土壤以及地基软硬不均匀的排水管
道。

当覆土厚度在0.7—2.5m 时采用90度混凝土基础；覆土厚度在2.6—4m 时采用135度混凝土基础，覆土厚度在4.1—6m 时采用180度混凝土基础。

Ⅱ级、Ⅲ级管可采用90度弧形素土基础或砂垫层基础。

（刚性接口）平口钢筋混凝土排水管执行GB/T11836—1999
135度混凝土基础
180度混凝土基础。

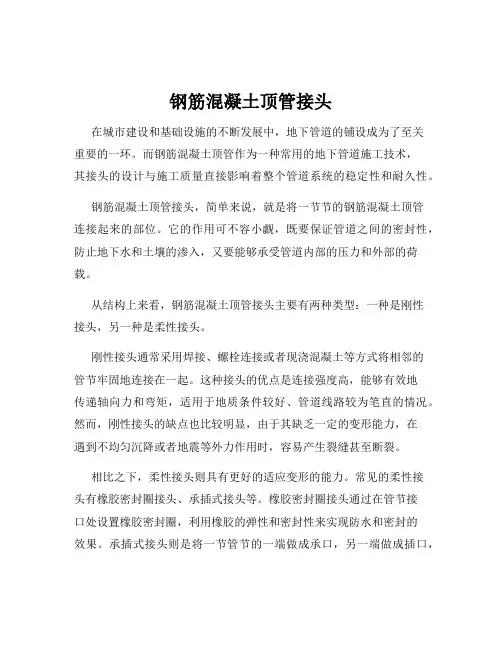

钢筋混凝土顶管接头在城市建设和基础设施的不断发展中，地下管道的铺设成为了至关重要的一环。

而钢筋混凝土顶管作为一种常用的地下管道施工技术，其接头的设计与施工质量直接影响着整个管道系统的稳定性和耐久性。

钢筋混凝土顶管接头，简单来说，就是将一节节的钢筋混凝土顶管连接起来的部位。

它的作用可不容小觑，既要保证管道之间的密封性，防止地下水和土壤的渗入，又要能够承受管道内部的压力和外部的荷载。

从结构上来看，钢筋混凝土顶管接头主要有两种类型：一种是刚性接头，另一种是柔性接头。

刚性接头通常采用焊接、螺栓连接或者现浇混凝土等方式将相邻的管节牢固地连接在一起。

这种接头的优点是连接强度高，能够有效地传递轴向力和弯矩，适用于地质条件较好、管道线路较为笔直的情况。

然而，刚性接头的缺点也比较明显，由于其缺乏一定的变形能力，在遇到不均匀沉降或者地震等外力作用时，容易产生裂缝甚至断裂。

相比之下，柔性接头则具有更好的适应变形的能力。

常见的柔性接头有橡胶密封圈接头、承插式接头等。

橡胶密封圈接头通过在管节接口处设置橡胶密封圈，利用橡胶的弹性和密封性来实现防水和密封的效果。

承插式接头则是将一节管节的一端做成承口，另一端做成插口，通过承插口的配合以及密封材料的填充来连接管节。

柔性接头能够在一定程度上吸收管道的变形，减少由于不均匀沉降等原因引起的破坏。

在实际的工程应用中，选择合适的钢筋混凝土顶管接头类型需要综合考虑多种因素，如地质条件、管道直径、施工环境、工程造价等。

如果地质条件较差，存在不均匀沉降的风险，那么柔性接头可能是更好的选择；如果管道直径较大，需要承受较大的荷载，刚性接头则可能更为适用。

除了接头的类型，接头的施工质量也是至关重要的。

在施工过程中，首先要保证管节的制作质量，确保管节的尺寸精度和混凝土强度符合设计要求。

在安装接头时，要严格按照施工规范进行操作，保证接头的安装位置准确、连接牢固。

对于需要使用密封材料的接头，要确保密封材料的质量和施工工艺，以保证接头的密封性。

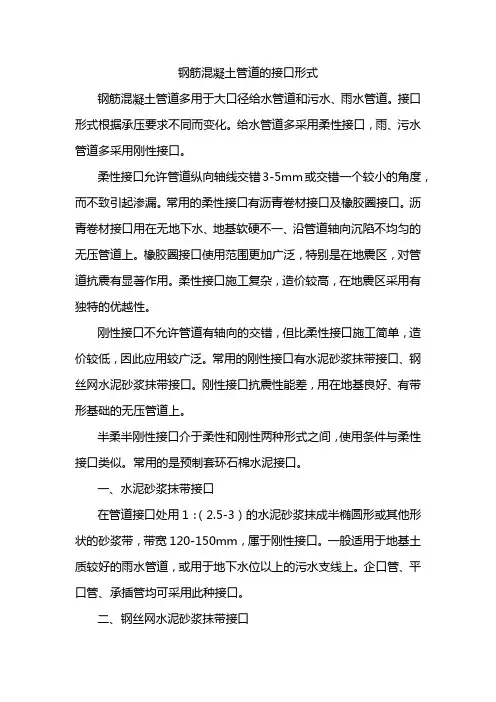

钢筋混凝土管道的接口形式钢筋混凝土管道多用于大口径给水管道和污水、雨水管道。

接口形式根据承压要求不同而变化。

给水管道多采用柔性接口，雨、污水管道多采用刚性接口。

柔性接口允许管道纵向轴线交错3-5mm或交错一个较小的角度，而不致引起渗漏。

常用的柔性接口有沥青卷材接口及橡胶圈接口。

沥青卷材接口用在无地下水、地基软硬不一、沿管道轴向沉陷不均匀的无压管道上。

橡胶圈接口使用范围更加广泛，特别是在地震区，对管道抗震有显著作用。

柔性接口施工复杂，造价较高，在地震区采用有独特的优越性。

刚性接口不允许管道有轴向的交错，但比柔性接口施工简单，造价较低，因此应用较广泛。

常用的刚性接口有水泥砂浆抹带接口、钢丝网水泥砂浆抹带接口。

刚性接口抗震性能差，用在地基良好、有带形基础的无压管道上。

半柔半刚性接口介于柔性和刚性两种形式之间，使用条件与柔性接口类似。

常用的是预制套环石棉水泥接口。

一、水泥砂浆抹带接口在管道接口处用1：（2.5-3）的水泥砂浆抹成半椭圆形或其他形状的砂浆带，带宽120-150mm，属于刚性接口。

一般适用于地基土质较好的雨水管道，或用于地下水位以上的污水支线上。

企口管、平口管、承插管均可采用此种接口。

二、钢丝网水泥砂浆抹带接口将抹带范围的管外壁凿毛，抹1:2.5水泥砂浆一层，厚15mm，中间采用20号10*10钢丝网一层，两端插入基础混凝土中，上面再抹厚10mm的一层砂浆。

较大管径管道接口的抹带宽度可适当加大。

适用于地基土质较好的具有带形基础的雨水、污水管道上。

三、石棉沥青卷材接口石棉沥青卷材为工厂加工，沥青砂重量配比为沥青：石棉：细砂=7.5:1:1.5。

先将接口处管壁刷净烤干，涂上冷底子油一层，再刷厚3mm的沥青玛蹄脂，再包上石棉沥青卷材，再涂3mm厚的沥青砂，叫做“三层做法”。

若再加卷材和沥青砂各一层，便叫“五层做法”。

一般适用于地基沿管道轴向沉陷不均匀地区。

四、橡胶圈接口属柔性接口。

接口结构简单、施工方便，适用于施工地段土质较差、地基硬度不均匀或地震地区。

混凝土管道接口标准尺寸一、前言混凝土管道是一种常见的水利工程、市政工程和建筑工程中使用的管道，其主要作用是输送液体或气体。

在混凝土管道的施工中，接口的设计和尺寸是至关重要的。

本文旨在提供混凝土管道接口标准尺寸的详细说明，以便工程师和施工人员能够按照标准设计和施工，确保混凝土管道的安全和稳定性。

二、混凝土管道接口类型混凝土管道的接口类型主要有以下几种：1. 柔性接口：柔性接口能够容忍管道的轻微变形和振动，并且能够承受管道内部的压力和拉力。

柔性接口通常由橡胶或塑料制成，安装时需要使用特殊的夹具和密封材料。

2. 刚性接口：刚性接口适用于需要承受较大压力和拉力的管道，如水力发电站和大型水处理厂。

刚性接口通常由钢筋混凝土或铸铁制成，安装时需要使用螺栓和密封垫片。

3. 焊接接口：焊接接口适用于需要承受高压和高温的管道，如石油化工厂和核电站。

焊接接口通常由钢制或不锈钢制成，需要使用特殊的焊接设备和材料进行安装。

三、混凝土管道接口标准尺寸混凝土管道接口的标准尺寸应根据管道的直径、厚度和材料等因素进行计算和确定。

下面是常用的混凝土管道接口标准尺寸：1. 柔性接口标准尺寸柔性接口的标准尺寸应根据管道的直径和厚度进行计算。

一般来说，柔性接口的长度应为管道直径的1.5倍，宽度应为管道厚度的1.5倍。

例如，对于直径为1米、厚度为0.1米的混凝土管道，柔性接口的长度应为1.5米，宽度应为0.15米。

2. 刚性接口标准尺寸刚性接口的标准尺寸应根据管道的直径和厚度进行计算。

一般来说，刚性接口的长度应为管道直径的1.2倍，宽度应为管道厚度的1.2倍。

例如，对于直径为1米、厚度为0.1米的混凝土管道，刚性接口的长度应为1.2米，宽度应为0.12米。

3. 焊接接口标准尺寸焊接接口的标准尺寸应根据管道的直径和厚度进行计算。

一般来说，焊接接口的长度应为管道直径的1.2倍，宽度应为管道厚度的1.2倍。

例如，对于直径为1米、厚度为0.1米的混凝土管道，焊接接口的长度应为1.2米，宽度应为0.12米。

混凝土管与钢筋混凝土管及其接口预制混凝土管和钢筋混凝土管的直径范围为150～2600mm，为了抵抗外压力，管径大于400mm时，一般配加钢筋，制成钢筋混凝土管。

混凝土管与钢筋混凝土管的管口形状有平口、企口、承插口等，其长度在1～3m 之间，两种管材的主要缺点是抗酸、碱浸蚀及抗渗性能较差、管节较短、接头多。

混凝土与钢筋混凝土管的接口分刚性与柔性接口两类。

管道应设置基础和管座，管座包角一般有90°、135°、180°。

1、水泥砂浆抹带接口刚性接口，适用于地基土质较好的雨水管道。

这种接口抗弯折性能很差，一般宜设置混凝土带基与管座。

圆弧形水泥砂浆抹带接口梯形水泥砂浆抹带接口/管基座的制作2、钢丝网水泥砂浆抹带接口如果接口要求有较大强度，可在抹带层间埋置20号l0mm×l0mm方格钢丝网。

当小口径管道在土质较好条件下铺筑时，可将混凝土平基、稳管、管座与抹带合在一起施工，称为“四合一施工法”。

四合一导木桶管法（a）在导木上推管子（b）在混凝土基础上稳管3、预制套管接口预制套管与管子间的环向间隙中采用填料配合比水∶石棉∶水泥＝1∶3∶7的石棉水泥打严实。

也可用膨胀水泥砂浆填充。

4、石棉沥青卷材接口石棉沥青卷材接口属于柔性接口；具有一定抗弯、抗折性，防腐性与严密性较好。

适用于无地下水地基沿管道轴向沉陷不均匀地段的排水管道上。

混凝土管、钢筋混凝土管与检查井的衔接方式有：管顶平接、管底平接、水面平接等。

（二）对中作业对中即是使管道中心线与沟槽中心线在同一平面上。

对中的质量在排水管道中要求在±5mm范围内。

1、中心线法该法是借助坡度板进行对中作业。

2、边线法边线法对中进度快，操作方便。

但要求各管节的管壁厚度与规格均应一致。

（三）对高作业对高作业。

钢筋混凝土管接口种类钢筋混凝土管是一种常用的建筑材料，广泛应用于各种工程领域。

在建筑过程中，管道的连接至关重要，不仅影响到管道的密封性能，还直接关系到工程的质量和安全。

钢筋混凝土管的接口种类多种多样，不同的接口适用于不同的场合，下面将介绍几种常见的钢筋混凝土管接口种类。

一、橡胶环接口橡胶环接口是一种常见且性能优良的钢筋混凝土管接口形式。

橡胶环通常安装在管道的一端，通过橡胶环与管道的套接，实现管道的连接。

这种接口具有良好的密封性能，能够有效防止管道漏水，同时还具有一定的承载能力，能够承受一定的外部压力。

橡胶环接口安装方便，工艺简单，广泛应用于给水管道、排水管道等工程中。

二、法兰接口法兰接口是一种采用法兰连接的钢筋混凝土管接口形式。

法兰接口通常由两个法兰和一个密封垫组成，通过螺栓将两个法兰连接在一起，同时利用密封垫实现管道的密封。

法兰接口结构复杂，密封性能好，适用于对密封性能要求较高的场合，如输送腐蚀性介质的管道系统。

法兰接口还具有拆装方便的特点，适用于需要经常更换管道的场合。

三、柔性接口柔性接口是一种采用柔性材料连接的钢筋混凝土管接口形式。

柔性接口通常由金属波纹软管和法兰连接组成，通过金属波纹软管的柔性连接实现管道的连接。

柔性接口具有良好的柔性和位移能力，能够有效吸收管道在使用过程中产生的热胀冷缩和振动，降低管道系统的应力，延长管道的使用寿命。

柔性接口广泛应用于高温、高压、大位移的管道系统中。

四、承插接口承插接口是一种将管道直接插入另一根管道内部的连接方式。

承插接口通常采用榫头和榫口的形式，通过榫头插入榫口，实现管道的连接。

承插接口适用于管道直径较小、压力较低的场合，具有安装简便、结构紧凑的特点。

承插接口在一些小型工程和家庭装修中得到广泛应用。

五、搭接接口搭接接口是一种将两根管道的端部搭接在一起的连接方式。

搭接接口通常通过在管道端部设置槽口和凸缘，实现管道的搭接连接。

搭接接口具有结构简单、成本低廉的特点，适用于一些低压、低温的管道系统。
