ZXR10 6900 系列万兆路由交换机用户手册（以太网交换分册）1.2 配置VLAN1．创建指定VLAN，并进入VLAN 配置模式ZXR10(config)# vlan <vlan-id> 交换机上缺省只有VLAN1，使用该命令可以创建其他VLAN2．批量创建VLANZXR10# vlan database 进入vlan 数据库ZXR10(vlan)# vlan <vlan-list> 可以在数据库中批量创建VLAN3．设置VLAN 的别名ZXR10(config-vlan)# name <vlan-name> 在有些命令中可以使用别名代替VLAN号说明：VLAN 别名用于区分各个VLAN，可以是小组名称、部门、地区等。

缺省情况下，VLAN 的别名为“VLAN”＋VLAN ID，其中VLAN ID 部分为4位数字，不足4 位用0 补足，如ID 为4 的VLAN 别名缺省为VLAN0004。

4．设置以太网端口的VLAN 链路类型ZXR10(config)# interface <interface-name> 进入交换机上的二层接口ZXR10(config-if)# switchport mode {access|trunk|hybrid} 设置以太网端口的VLAN 链路类型说明：ZXR10 6900 系列交换机以太网端口的VLAN 链路类型有三种：Access 模式、Trunk 模式和Hybrid 模式，默认为Access 模式。

5．把以太网端口加入到指定VLAN●把Access 端口加入到指定VLANZXR10(config)# interface <interface-name> 进入交换机上的二层接口ZXR10(config-if)# switchport access vlan {<vlan-id>|<vlan-name>}设置端口属于哪个VLAN●把Trunk 端口加入到指定VLANZXR10(config)# interface <interface-name> 进入交换机上的二层接口ZXR10(config-if)# switchport trunk vlan<vlan-list>设置端口属于哪些VLAN●把Hybrid 端口加入到指定VLANZXR10(config)# interface <interface-name> 进入交换机上的二层接口ZXR10(config-if)# switchport hybrid vlan<vlan-list> [tag|untag]设置端口属于哪些VLAN，并设置这些VLAN 的数据是否打标签6．设置以太网端口的native VLAN（PVID）每个802.1Q 的端口都被分配了一个缺省的VLAN ID，称为PVID。

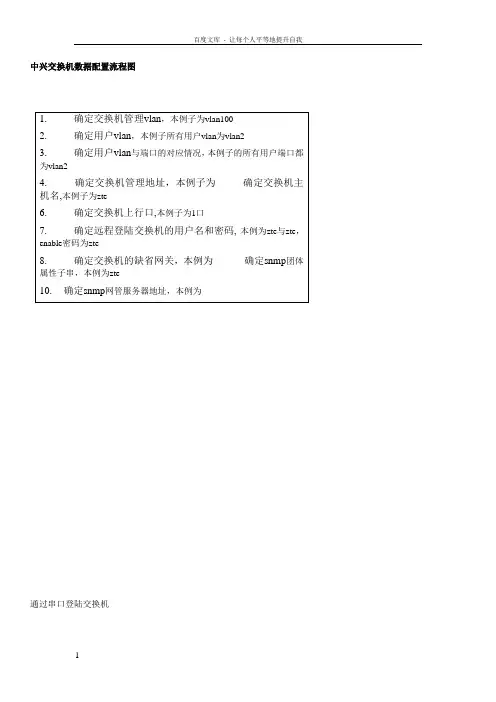

中兴交换机数据配置流程图1.确定交换机管理vlan，本例子为vlan1002.确定用户vlan，本例子所有用户vlan为vlan23.确定用户vlan与端口的对应情况，本例子的所有用户端口都为vlan24.确定交换机管理地址，本例子为确定交换机主机名,本例子为zte6.确定交换机上行口,本例子为1口7.确定远程登陆交换机的用户名和密码,本例为zte与zte，enable密码为zte8.确定交换机的缺省网关，本例为确定snmp团体属性子串，本例为zte10.确定snmp网管服务器地址，本例为通过串口登陆交换机1.将交换机包装箱里的串口线(一头为RS232口，一头为RJ45)的RJ45口连接到中兴交换机前面板的console口2.串口线的RS232口连接到PC的串口3.打开PC的超级终端，COM端口属性请点击“还原为默认值”。

中兴交换机的COM属性为：每秒位数9600，数据位8，奇偶校验位无，停止位为1，数据流控制为无4.设置完毕敲回车连接5.输入用户名admin，密码zhongxing,再输入enable后回车，再输入密码zhongxing后进入全局配置模式，提示为zte(cfg)#。

中兴交换机缺省用户名和密码为admin和zhongxing,enable密码为zhongxing设置主机名zte(cfg)#hostname zte远程登陆设置zte(cfg)#create user zte //远程登录用户名zte(cfg)#loginpass zte //远程登录密码zte(cfg)#adminpass zte //enable密码端口协商配置一般需要将上行口配置成强制100M或者1000M全双工模式，对端设备也需要这么配置，此时如果端口起不来，可尝试更改回自适应模式zte(cfg)#set port 1 duplex full //上行口配置为强制全双工zte(cfg)#set port 1 speed 100 //上行口配置为强制100M(可选)zte(cfg)#set port 1 auto enable //上行口配置更改为自适应配置vlanzte(cfg)#set vlan 2 enable //创建vlan2zte(cfg)#set vlan 100 enable //创建vlan100上行端口vlan配置本系列的交换机端口模式为混合模式，上行口一般配置为tag方式zte(cfg)#set vlan 100 add port 1 tag //将交换机管理vlan100绑定到上行口，以tag方式zte(cfg)#set vlan 2 add port 1 tag //将用户vlan2绑定到上行端口，以tag方式用户端口vlan配置用户端口一般以untag方式绑定到指定的vlan，这时候需要配置端口的pvid，该pvid与用户端口所绑定的vlan id一致zte(cfg)#set vlan 2 add port 2-24 untag //将用户vlan2绑定到用户端口zte(cfg)#set port 2-24 pvid 2 //配置用户端口的pvid交换机管理IP配置zte(cfg-router)#config router //进入交换机三层配置模式zte(cfg-router)#set ipport 0 ipaddress //配置管理IPzte(cfg-router)#set ipport 0 vlan 100 //将管理IP绑定到管理vlan100 zte(cfg-router)#set ipport 0 enable //启用该管理zte(cfg-router)#iproute //配置缺省路由zte(cfg-router)#exit //退出三层配置模式Snmp属性配置说明：配置团体属性时private表示相应的字串有读写权限，public 则只有只有读权限zte(cfg)#config snmp //进入交换机snmp配置模式zte(cfg-snmp)#create community zte private //创建团体字串，配置为private，表示该子串zte有读写权限zte(cfg-snmp)#create view zteview //创建视图zte(cfg-snmp)#set community zte view AllView //将团体字串与视图对应起来zte(cfg-snmp)#set traphost zte //trap信息上告网管服务器zte(cfg-snmp)#exit //退出snmp配置模式端口隔离配置zte(cfg)#set pvlan session 1 add promiscuous-port 1 //上行口1配置为共享端口zte(cfg)#set pvlan session 1 add isolated-port 2-24 //用户端口配置为隔离端口二层组播配置zte(cfg)#set igmp snooping enable //启用igmpzte(cfg)#set igmp snooping add vlan 2 //设置igmp监听的vlan为用户vlan用户端口速率限制zte(cfg)#set port 2-24 bandwidth egress on rate 1000 //设置用户端口的下行速率为1M，以1k为单位用户端口广播包限制zte(cfg)# set port 2-24 bandwidth ingress on rate 500 //配置上行广播包速率zte(cfg)# set port 2-24 ingess_limit_mode broadcast //设置上行速率限制模式为广播包用户端口mac学习限制zte(cfg)#set port 2-24 macaddress 1 //限制用户端口的mac地址学习数量为1个配置端口描述zte(cfg)#set port 1 description uplink-to-XXX //端口注释Vlan描述zte(cfg)#create vlan 100 name guanli //vlan描述保存交换机数据配置zte(cfg)#save //保存交换机数据配置zte(cfg)#exit //退出交换机。

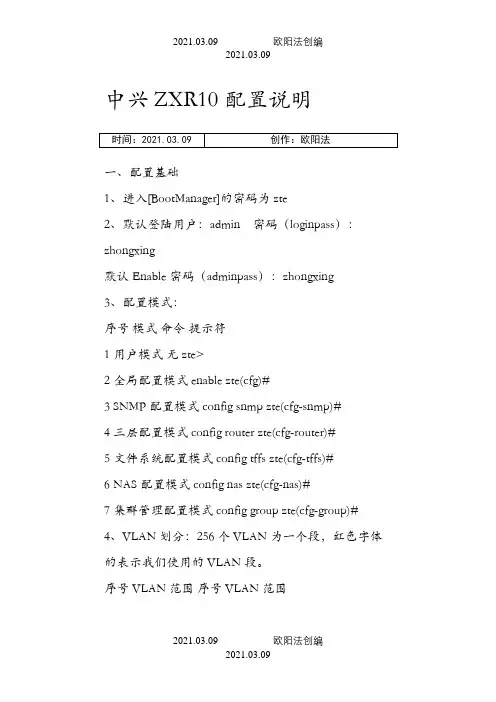

一、配置基础1、进入[BootManager]的密码为zte2、默认登陆用户：admin 密码（loginpass）：zhongxing默认Enable密码（adminpass）：zhongxing3、配置模式：序号模式命令提示符1 用户模式无 zte>2 全局配置模式 enable zte(cfg)#3 SNMP配置模式 config snmp zte(cfg-snmp)#4 三层配置模式 config router zte(cfg-router)#5 文件系统配置模式 config tffs zte(cfg-tffs)#6 NAS配置模式 config nas zte(cfg-nas)#7 集群管理配置模式 config group zte(cfg-group)# 4、VLAN划分：256个VLAN为一个段，红色字体的表示我们使用的VLAN段。

序号 VLAN范围序号 VLAN范围1 0-255 9 2048-23032 256-511 10 2304-25593 512-767 11 2560-28154 768-1023 12 2816-30715 1024-1279 13 3072-33276 1280-1535 14 3328-35837 1536-1791 15 3584-38398 1792-2047 16 3840-40945、采用Telnet用户远程认证后，交换机的管理用户和Radius服务器中设置的用户都可以登陆交换机。

二、配置规范举例：1、用户2#202接入Port 1，速率10M，全双工模式，用户vlan2500；2、上行端口为Port 25，速率100M，全双工模式，上行潜山路第二台MA5200的第18口（QSL-MA5200(2)-E18）；3、管理vlan为981，管理ip为61.133.186.172/24；4、设置广播风暴抑制门限为24000-72000bytes；5、SNMP的只读团体名为share，目标主机为218.22.16.5和202.102.198.62；6、Telnet采用远程Radius认证方式，域名：domain_jrw Radius服务器218.22.16.2 认证端口 UDP 1812；7、启用SSH功能。

万兆交换机WEB配置手册.docWEB配置手册编写人/修订人审核人版本日期 YY YY V1.0.1 2016-10-05注意事项：此软件版本在配置功能完成后；除堆叠功能外；其它功能必须进入系统维护-配置保存-点击配置保存；否则重启设备后所有配置不保存。

目录概述 3设备配置 3信息 3IP配置 4NTP配置 4Time 5日志 5用户管理配置 5访问管理 6 SNMP 6端口配置 7镜像 28聚合 15MAC地址表 25 VLANS配置 25生成树 17 IPSourceGuard 19 网络安全 8ARP检查 20DHCP探测配置 22 ACL 22私有VLAN 8LLDP 8QoS 8设备状态 29系统 29端口 32DHCP监听表 37ARP检测列表 36 IPSourceGuard列表 36 LACP 34生成树 36MAC地址表 37 VLANs 38设备状态 29 EAPS配置 38 EAPS状态 38 系统维护 40 PING 39重新启动设备 40 出厂默认值 41 软件上传 41配置保存 41配置下载 42配置上传 42配置激活 43配置删除 43概述为了便于客户更好的使用本公司的产品；该指导手册描述了在Web上配置PT5852XF交换机功能的基本方法；如果想通过web访问交换机，需要确保您的计算机已经连接到交换机所在的网络；如果是第一次使用交换机，无需对交换机做额外配置，您就可以使用Web访问；按如下操作即可：1、修改您计算机网络适配器的IP地址为“192.168.10.x”，子网掩码为“255.255.255.0”2、打开Web浏览器，在地址栏中输入“192.168.10.12”。

其中“192.168.10.12”是交换机的缺省管理地址。

3、在登录验证对话框中输入用户名和密码，初始的用户名admin,密码无，请注意区分字母的大小写。

4、若认证成功，浏览器中会显示交换机的系统设备端口信息页。
