液压基础知识

液压重要基础知识点液压技术是一门重要的工程技术，广泛应用于机械制造、冶金、建筑、航空航天等领域。

了解液压技术的基础知识点对于工程师和技术人员来说至关重要。

下面将介绍几个液压技术的基础知识点。

1. 液压系统的工作原理：液压系统是通过液体的传输来进行能量传递和控制的。

其基本组成部分包括液压液体、液压泵、执行元件和控制元件等。

液压泵将液体加压后输送到执行元件中，通过控制元件的控制，实现对执行元件的动作控制。

2. 液压液体的性质：常用的液压液体通常是油性液体，具有一定的粘度、流动性和润滑性。

液压液体的性质直接关系到液压系统的工作性能，因此选择合适的液压液体对于液压系统的正常运行至关重要。

3. 液压泵的分类和工作原理：液压泵可以分为容积式泵和动量式泵两大类。

容积式泵的工作原理是通过减小或增大工作腔容积来实现介质的吸入和排出。

动量式泵则是通过转子的离心力来吸入和排出液体。

4. 执行元件的分类和作用：执行元件是液压系统中负责完成各种动作的部件。

常见的执行元件包括液压缸和液压马达。

液压缸通常用于实现线性动作，而液压马达则用于实现旋转动作。

5. 控制元件的作用：控制元件是液压系统中用于控制介质流动、压力、流量等参数的部件。

常见的控制元件包括阀门、油缸和油管等。

控制元件的选择和调节能够实现对液压系统的精确控制。

以上是液压技术的一些重要基础知识点。

学习和掌握这些知识点能够帮助人们理解液压系统的工作原理，为实际应用提供基础支持。

液压技术的应用范围广泛，因此掌握基础知识对于提高工程技术人员的能力和竞争力具有重要意义。

液压基础知识液压技术是一种利用液体传递能量和控制运动的技术。

它广泛应用于各个领域，如工程机械、航空航天、冶金等。

本文将介绍液压技术的基础知识，包括液压系统的工作原理、主要组成部分以及常见的液压元件。

一、液压系统的工作原理液压系统由液压泵、液压阀、液压缸等组成。

它的工作原理基于两个基本定律：帕斯卡定律和连续性原理。

帕斯卡定律指出，在一个封闭的液体容器中，施加在液体上的压力将均匀地传递到容器的每一个部分。

这意味着，当液体受到外界施加的压力时，它将传递给液压系统中的其他部分。

连续性原理指出，液体在一个封闭的管道中具有连续性。

当液体从一个管道进入另一个管道时，它的体积保持不变。

这意味着，通过改变液压系统中液体的流动路径，可以实现力的传递和运动的控制。

基于这两个原理，液压系统可以实现以下功能：力的放大、运动的控制和能量的传递。

液压泵通过施加压力将液体推动到液压系统中，液压阀控制液体的流动路径和压力，液压缸将液体的能量转化为机械能，实现力的放大和运动的控制。

二、液压系统的主要组成部分1. 液压泵：液压泵是液压系统的动力来源，它通过机械运动产生液体的压力。

常见的液压泵有齿轮泵、柱塞泵和螺杆泵等。

2. 液压阀：液压阀用于控制液体的流动路径和压力。

它根据控制信号的变化，改变液体的流动方向和流量。

常见的液压阀有单向阀、换向阀和节流阀等。

3. 液压缸：液压缸是液压系统中的执行元件，它将液体的能量转化为机械能。

液压缸通常由活塞、缸体和密封件组成。

4. 油箱：油箱是液压系统中储存液体的容器，它还可起到冷却、过滤和沉淀杂质的作用。

三、常见的液压元件1. 液压管路：液压管路用于连接液压泵、液压阀和液压缸等元件，传递液体的压力和流量。

液压管路通常由钢管或软管制成。

2. 液压油：液压油是液压系统中传递能量的介质，它具有良好的润滑性和密封性。

常见的液压油有矿物油、合成油和生物油等。

3. 液压密封件：液压密封件用于防止液体泄漏和外界杂质进入液压系统。

液压基础知识一、 液压传动：是以液体（通常是油液）作为介质，利用液体压力来传递和控制的一种方式。

二、 液压系统由以下五部分组成：1. 动力元件：动力元件即泵，它将原动机输入的机械能转换成流体介质的压力能。

其作用是为系统提供压力油，是系统的动力源。

2. 执行元件：是液压缸或液压马达，它将液压能转换成为机械能的装置。

其作用是在压力油的推动下输出力和速度（或力矩和转速），以驱动工作部件。

3. 控制元件：包括各种阀类，这类元件的作用是用以控制液压系统中油液的压力、流量和流动方向。

以保证执行元件完成预定的动作。

4. 辅助元件：包括油箱、油管、过滤器以及各种指示器和控制仪表等。

作用是提供必要条件使系统得以正常工作和便于监测。

5. 工作介质：工作介质即传动液体，通常称为液压油。

液压系统就是通过工作介质实现运动和动力传动。

三、 液压油的物理性质： 1. 密度：vm=ρ 式中：-m 体积v 时，液体的质量，单位：kg; -v 液体体积，单位：3m-ρ液体密度，单位：3/m kg2. 可压缩性：液体受压力作用而发生体积减小的性质称为液 （1） 可压缩性。

体积压缩系数k 表示：VV P k ∆⋅∆-=1 式中：-∆P 液体的压力变化，单位：Pa ；-∆V 液体被压缩后，其体积的变化量，单位：3m ； -V 压缩前的体积，单位：3m 。

（2） 液体体积弹性模量，用K 表示： V VP k K ⋅∆∆-==1 K 表示液体产生单位体积相对变化量所需要的压力增量，其单位为Pa ，在实际运用中，常用K 值说明液体抵抗压缩能力的大小。

矿物油的液体的体积弹性模量为Pa K 910)2~4.1(⨯=，数值很大，故对于一般液压系统，可不考虑油液的可压缩性，即认为油液是不可压缩的。

3. 粘性：（1） 粘性的意义：液体在外力作用下发生流动趋势时，分子间的内聚力要阻止分子间的相对运动而产生的一种内摩擦力。

这一特性称为液体的粘性。

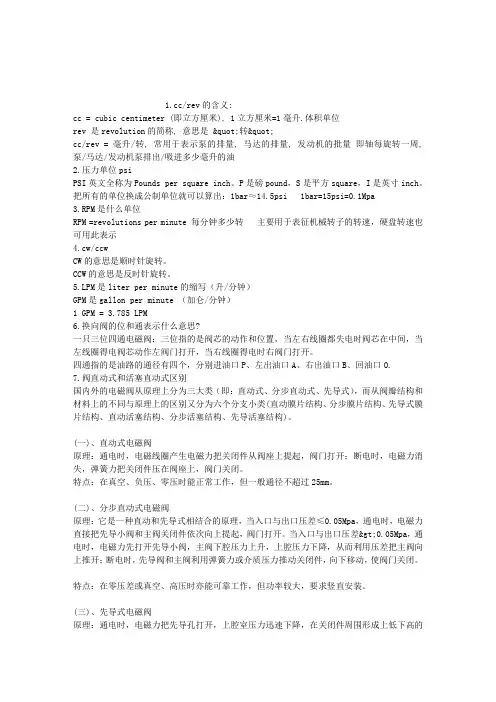

/rev的含义:cc = cubic centimeter (即立方厘米), 1立方厘米=1毫升.体积单位rev 是revolution的简称, 意思是 "转"cc/rev = 毫升/转, 常用于表示泵的排量, 马达的排量, 发动机的批量即轴每旋转一周, 泵/马达/发动机泵排出/吸进多少毫升的油2.压力单位psiPSI英文全称为Pounds per square inch。

P是磅pound，S是平方square，I是英寸inch。

把所有的单位换成公制单位就可以算出：1bar≈14.5psi 1bar=15psi=0.1Mpa3.RPM是什么单位RPM =revolutions per minute 每分钟多少转主要用于表征机械转子的转速，硬盘转速也可用此表示4.cw/ccwCW的意思是顺时针旋转。

CCW的意思是反时针旋转。

5.LPM是liter per minute的缩写（升/分钟）GPM是gallon per minute （加仑/分钟）1 GPM = 3.785 LPM6.换向阀的位和通表示什么意思?一只三位四通电磁阀：三位指的是阀芯的动作和位置，当左右线圈都失电时阀芯在中间，当左线圈得电阀芯动作左阀门打开，当右线圈得电时右阀门打开。

四通指的是油路的通径有四个，分别进油口P、左出油口A、右出油口B、回油口O.7.阀直动式和活塞直动式区别国内外的电磁阀从原理上分为三大类（即：直动式、分步直动式、先导式），而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类(直动膜片结构、分步膜片结构、先导式膜片结构、直动活塞结构、分步活塞结构、先导活塞结构)。

(一)、直动式电磁阀原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧力把关闭件压在阀座上，阀门关闭。

特点：在真空、负压、零压时能正常工作，但一般通径不超过25mm。

(二)、分步直动式电磁阀原理：它是一种直动和先导式相结合的原理，当入口与出口压差≤0.05Mpa，通电时，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

液压基础知识液压技术作为一种传动和控制技术，在工业领域广泛应用。

它利用液体的性质来传递力量和信号，实现机械装置的运动和控制。

本文将介绍液压的基础知识，包括液压原理、液压系统的组成和工作原理、液压元件的种类和功能等。

一、液压原理液压技术是基于帕斯卡定律的。

帕斯卡定律指出，在一个封闭的液体系统中，压力的改变会均匀传递到整个系统中。

也就是说，当液体受到外力作用时，液体会均匀传递这个力量，使其作用于系统中的每一个部分。

液压系统利用这个原理来实现力量的传递和控制。

通过改变液体的压力，可以实现对机械装置的运动、制动、抓紧、松开等操作。

二、液压系统的组成和工作原理液压系统主要由液压泵、液压阀、液压缸（或液压马达）以及连接它们的管道组成。

液压泵负责将液体吸入并加压，形成压力。

液压阀控制液体的流向和流量，实现对液压系统的控制。

液压缸将液体的压力转化为线性运动力，实现机械装置的运动。

液压系统的工作原理是这样的：液压泵通过吸入液体并加压，产生压力。

压力将液体推动到液压阀。

液压阀根据控制信号的输入，调整液体的流向和流量。

液压阀的输出连接液压缸，将液体的压力转化为线性运动力，实现机械装置的运动。

三、液压元件的种类和功能液压元件是液压系统的重要组成部分，主要包括液压阀、液压缸、液压马达等。

液压阀是控制液体流向和流量的装置，根据其工作原理的不同，可以分为直动阀、电磁阀、比例阀等。

液压阀的功能是实现对液压系统的控制，可以控制液压系统的运动速度、方向和压力等。

液压缸是将液体的压力转化为线性运动力的装置。

液压缸主要包括活塞、缸体和密封装置等部分。

液压缸的工作原理是：液体的压力作用在活塞上，使活塞产生线性运动，从而实现机械装置的运动。

液压马达是将液体的压力转化为旋转运动力的装置。

液压马达与液压缸的原理类似，都是利用液体的压力产生力量。

液压马达通过转动轴输出力矩，实现机械装置的旋转运动。

液压技术是一种传动和控制技术，基于液体的性质来传递力量和信号。

液压基础知识一、基本术语(GB/T17466-2012 ISO5598:2008)1、流体传动：用受压的流体作为介质来传递、控制、分配信号和能量的方式、方法。

简称液压与气动。

（国际）2、液压传动：利用液体压力能传递动力和运动。

（国内）3、液压技术：涉及液体流动和液体压力规律的科学技术，简称液压。

（国内）4、压力：流体在单位面积上所受到的垂直作用力。

（国内）5、公称压力：在规定条件下连续运行，并能保证设计寿命的工作压力。

即装置按基本参数所确定的名义压力。

（国内）为了便于标识并表示其所属的系列而指派给元件、配管或系统的压力值。

（国际）6、工作压力：装置运行时的压力。

（国际）7、工作压力范围：在稳态工况下，系统或子系统预期运行的极限之间的压力范围。

（国际新）装置正常工作所允许的压力范围。

（国际旧）8、稳态工况：在稳定化作用期后，相关参数处于稳态的运行工况。

（国际）9、稳态:物理参数随时间没有明显变化的状态。

（国际）10、静态工况：物理参数随时间没有变化的状态。

（国际）11、额定工况（标准工况）：根据规定试验的结果所推荐的系统或元（国际旧）通过试验确定的，以基本特性的最高值和最低值（必要时）表示的工况，元件或配管按其设计、工作以保证足够的使用寿命。

（国际新）12、额定压力：额定工况下的压力。

（国际旧）通过试验确定的，元件或配管按此工况设计以保证足够使用寿命的压力。

（国际新）13、额定流量：额定工况下的流量。

（国际旧）通过试验确定的，元件或配管被设计设计以此工作的流量。

（国际新）14、额定压力：在规定转速范围内连续运转，并能保证设计寿命的（国内泵）15、额定转速：在额定压力、规定进油条件下，能保证设计寿命的最高转速。

（国内泵）额定工况：在额定压力、额定转速条件下的运行工况。

（国内泵）16、最高压力：允许短时运转的最高输出压力。

（国际旧）可能暂时出现的对元件或系统的性能或寿命没有任何严重影响的最高瞬时压力。

（完整版）液压原理基本知识液压基本回路本章提要：本章主要介绍前⾯讲述的换向回路、锁紧回路、调压回路、减压回路等以外的液压基本回路，这些回路主要包括：快速运动回路（差动液压缸连接的快速运动回路，双泵供油的快速运动回路）；调速回路，包括节流调速回路（进油路节流调速，回油路节流调速，旁路节流调速）和容积调速回路（变量泵-定量马达，定量泵-变量马达，变量泵-变量马达）；同步回路（机械连接的同步回路，调速阀的同步回路，串联液压缸、串联液压马达的同步回路）；顺序回路（⾏程控制的顺序回路，压⼒控制的顺序回路）；平衡回路和卸荷回路等。

教学内容：本章介绍了液压系统的基本回路：快速运动回路、调速回路（节流调速和容积调速回路）、同步回路、顺序回路、平衡回路和卸荷回路等。

教学重点：1．液压基本回路；2．节流调速回路⼯作原理和主要参数计算；3．容积调速回路的⼯作原理和主要参数计算。

教学难点：1．节流调速回路⼯作原理和主要参数计算；2．容积调速回路的⼯作原理和主要参数计算。

教学⽅法：课堂教学为主，充分利⽤⽹络课程中的多媒体素材来表⽰抽象概念，利⽤实验，连接元件，组成系统，了解液压系统基本回路⼯作原理。

教学要求：掌握液压基本回路；了解节流调速回路、容积调速回路的⼯作原理和主要参数计算。

任何⼀个液压系统，⽆论它所要完成的动作有多么复杂，总是由⼀些基本回路组成的。

所谓基本回路，就是由⼀些液压元件组成的，⽤来完成特定功能的油路结构。

例如第五章讲到的换向回路是⽤来控制液压执⾏元件运动⽅向的，锁紧回路是实现执⾏元件锁住不动的；第六章讲到的调压回路是对整个液压系统或局部的压⼒实现控制和调节；减压回路是为了使系统的某⼀个⽀路得到⽐主油路低的稳定压⼒等等。

这些都是液压系统常见的基本回路。

本章所涉及到的基本回路包括速度控制回路、调压回路、同步回路、顺序回路、平衡回路、卸荷回路等。

熟悉和掌握这些基本回路的组成、⼯作原理及应⽤，是分析、设计和使⽤液压系统的基础。
