电子产品结构基础知识119页PPT

液晶显示，操作过程有英文信息和中文语 音提示，方便直观
无线接收距离1~10公里 两组定时布/撤防时间，并具有当前布/撤
防状态指 示 通过 进行远程操作（布防、撤防、开启
警声、 监听、喊话、单独对某一防区进行 布/撤防操作） 通过RS232与电脑连接，报警时可显示相 应报警点位置 分防区拨打接警 ，可存储8个接警 和2 个免 费布撤防报告中心
分 钟可调，可查询60条最近报警信息记录
，报警滚动显示 报警主机有两组定时布/撤防时间，并具有
当 前布/撤防状态指示 配接电脑联网模块，通过RS232接口与电
脑相联，实时显示和管理报警信息及电子 地图 HT8008KL兼容HT8008K无线报警主机功 能基础上，扩展了接 拨号模块具有自动 拨号报警
自动拨打8组预设报警 号码，报警时能自 动抢线拨号及时把报警信息传出去
交、直流电源自动转换功能，可确保系统 不 间断工作
面板有快捷按钮，以实现离家布防、在家 布防、撤防、紧急呼救一键式操作
布/撤防信息具有断电记忆，上电恢复功能 ，防区报警信息可记录，直到撤防操作后 清除记录
线防剪断、防破坏提示功能
服务承诺： 客户的满意是服务的最高标准。 不断创新是华通不息的追求。 与经销商/工程商同舟共济，精诚合作。
品质保证： 公司通过ISO9001:2000质量管理体系认证； 多款产品全面通过国家质量强制性CCC认证； 经公安部检测中心检验合格； 获得国家行业生产许可证； 公司具备完善的质量保证体系；
交、直流电源自动转换功能，可确保系统不
间断工作
产品描述：------HT658-1无线智能安全防盗报警
系统
10个无线防区，采用自动对码扩充配件，每 个防区可学习3个无线探测器

(2) 量产确定了电子产品结构形式和生产类型。产量的大小决定着生产批量的规模，进而 影响生产方式的类型。
(3)在保证产品性能的条件下，按最经济的生产方式设计零部件，在满足电子产品技术要求 的条件下，选用最经济合理的原材料和元器件，以降低生产成本。
(4)周密设计产品的结构，使产品具有较好的可操作性、维修性和使用性，降低产品的维修 和使用费用。
⑤产品最好具备监测装置和故障预报装置，能使操纵者尽早地发现故障或 预测失效元器件，及时更换维修，以缩短维修时间并防止大故障出现。
四、电子产品的生产要求
1.电子产品的生产条件要求
（1）产品时使用的零件、部件、元器件的品种和规格的量应尽可能地减少，尽量使用由专业厂生产的通用零件、部件或产品。因为这样便于生产 管理，有利于提高产品质量并降低成本。
电子产品结构与工艺
电子产品：就是由电子元器件构成，实现一定功能的应用
产品。它满足以下条件：1.核心部件为电子元器件； 2.使用能 量为电力； 3.已经在市场上销售。电子产品是电子技术发展的 产物。
电子产品发展
20世纪20年代
真空二、三极管出 现，电子管为中心， 无线电收音机出现， 产品的强度和电磁 屏蔽的问题十分突 出
2.电子产品结构复杂
随着电子技术的发展，电子产品的用途和功能越来越 多，这使得其内部结构和电路也越来越复杂。
3.电子产品精度要求高
电子产品运用在航空科技和其他精密技术的时候，常常 要求其具有高精度。比如中国嫦娥一号在送入太空的过程中， 就实现了4次精确的变轨。
4. 电子产品具有“轻、薄、短、小”
活动二
它在知识、技术、信息等方面的密集程度上高于其它领域 的产品。
5.电子产品的可靠性要求高
不管是军用、航天设备还是日常电子产品，都要求电子产品的每一个元器件都具有

耐潮湿要求
• • 如果器具具有IPX0以上癿防护等级, 则器具要经叐IP试验 IEC60529癿相兰试验. – 试验前应将可拆卸部件拆下幵不整机一起迚行试验. – 试验前必须确讣作为防护癿密封圀, 环等都在时效范围内 – 挂壁式器具应挄安装说明书安装. 判定原则: – 器具能承叐耐压试验 – 水迹应丌能影响爬电距离不电气间隙. – 带有液体容器癿器具(包括接水盘等)应考虑到在正常使用中液体外溢癿危险. – 测试溶液: 1%癿NaCl – 溢水量: 在容器用水装满后, 用容器容量癿15%戒至少0.25升癿 1%癿NaCl – 溢水时间: 1min 潮态试验 – 相对湿度: 93%R.H. – 温度: 20 - 30 °C – 处理时间: 48小时 – 样品在迚行该项试验前应考虑凝露癿影响.因此样品在测试前需要放在觃定癿环境温度下最少4 小时 判定原则: – 器具能承叐泄漏电流不耐压试验 – 试验电压为1.06倍额定电压 – 必须在5秒内完成测试
德国
220V
50HZ
E,F,G
法国
220V
50HZ
E,F,G
意大利
220-230V
50HZ
E,N
西班牙
220V
50HZ
E,F,G
澳大利亚
240V
50HZ
C,D
各国（地区）电压， 频率和揑座要求
国家（地区） 电压 频率 插头型式 插头图例 新加坡 220V 50HZ I
香港
220V
50HZ
I
加拿大
110V
各国地区电压频率和揑座要求国家地区电压频率插头型式插头图例美国120v60hz日本100v50hz60hz韩国220v50hz60hz台湾110v60hz英国220240v50hz各国地区电压频率和揑座要求国家地区电压频率插头型式插头图例德国220v50hz法国220v50hz意大利220230v50hz西班牙220v50hz澳大利亚240v50hz各国地区电压频率和揑座要求国家地区电压频率插头型式插头图例新加坡220v50hz香港220v50hz加拿大110v60hz巴西110220v60hz50hz俄罗斯220v50hz中国220v50hz常用电池介绍种类型号电压尺寸图例干电池aaa715v高度43605mm直径10102mmaa5号15v高度4805mm直径14102mm15v高度49505mm直径25302mm15v高度5905mm直径32302mm常用电池介绍种类型号电压尺寸图例纽扣电池cr2032锂电池3v220mah直径20mm高度32mmcr2025锂电池3v150mah直径20mm高度25mmlr44碱性电池15v160mah直径116mm高度54mm9v碱性电池6lr619v高485长265宽175各国安全讣证标志各国安全要求欧洲iec603351

3.设备可靠性要求高，寿命长（附图）
4.设备要求精度高，多功能和自动化（附图）
三、工作环境对电子产品的要求
四、电子产品的使用要求
实施
步骤一：手机结构剖析
1．拆卸手机，观察其结构
2.用肉眼或放大镜观察分立元件或贴片元件，注意其区别
3.用万用表测量部分元件的阻值
4.恢复手机结构
步骤二：家用产品的工作环境、使用要求及使用方法
【评价】
参照评价表
【板书设计】
一、电子产品结构工艺的发展
二、现代电子产品的特点
三、工作环境对电子产品的要求
四、电子产品的使用要求
课外作业：
课后小结：
附表1：任务工单
电子产品结构基础知识
任务名称
电子产品结构基础知识
学时
班级
学生姓名
学生学号
组别
任务成绩
工具
上课地点
日期
任务
从日常生活中常见的电子产品的结构入手，总结电子产品的特点以及对电子产品的各方面具体要求。
1.分组上网收集常用家电产品的工作环境，每组至少收集一种，并整理出来
2.分组收集家中电子产品使用说明书，并整理出来
3.每位组长拿出结论，课上进行讨论，达到资源共享
结果
每组派代表上来做报告（手机卸装过程中分立元件的结构特点、以及常用家用产品的工作环境、使用要求及使用方法等）
3.电磁环境对电子产品的不利影响及防护（附图）
四、电子产品的使用要求
1.体积和重量方面的要求
2.操作维修要求
【实施】
一、学生分组：5—6人一组，选出小组长一个，小组长负责领取资料，元器件和仪表等并登记数量；任务完成后负责检查小组的完成情况、回收仪器仪表，督促小组成员收拾桌子，清理工作等。

10
电子组件基础知识
(1)排阻有两种类型： 双列、单列直插和贴片排阻 直插排阻类似直插IC。
第一号管脚由小圆点或小凹槽来表示。
插第一号管脚的孔通常在电路板上用方或带尖角的焊盘标识。 插电阻网络时第一号管脚必须插入电路板上带有标明第一号管脚
的孔。
11
电子组件基础知识
8．电位器
电位器是一种可调电阻，可通过调整其组件体上的旋扭或螺钉 改变其阻值。
5
电子组件基础知识
值得注意的是:第四环的位置国内外的标法有异,国外有此厂家把第四 环也标在另一端的金属帽上,遇此情况切记:金色或银色的一端不是
第一环。第一环是离组件体端部最近的一环。
例：某电阻的色环依次为“黄、紫、红、银”，则该电阻的阻值为 4700Ω=4.7KΩ，误差为±10%。
附表：电阻器用色环标志的种类及含义(附表见下页).
一个正号“ ，就表示该脚是正极。有的电容器没有极性，但 +” ２、对于误差小于±2%的电阻，阻值用四位数字表示，前三位数字代表重要数据，最后一位表示加零的个数。
现在有些高亮LED可发作照明用灯，如 显示屏背光源，某些装饰灯等。
稳压二极有的电时路符为号是了“VR外”、“观ZD”或的“Z”，整稳压齐二极一管致，也有规定有字的一面必须朝着一个
1微法=（ ）皮法，
0.47μF=( )pF,
33μF=( )pF,
68000PF=( ) μF,
1000PF=( ) μF,
36000000PF=( ) μF,
18
电子组件基础知识
三、根据色环标志含义表,写出下列名项的阻值和精度:
１．红-黑-棕-金
9.灰-红-黑-金
２．棕-棕-红-银
10.棕-黑-蓝-银

a、数标法主要用于贴片等小体积的电路，如：472 表示 47×100Ω（即4.7K）； 104 则表示100K
b、色环标注法使用最多，现举例如下：四色环电阻 五色环电阻（精密电阻）
2、电阻的色标位置和倍率关系如下表所示：
颜色 有效数字 倍率 允许偏差（%） 银色 / x0.01 ±10
色环电阻
（位）低的地方，有电流产生就一定是因为有电压的存在，但有 电压的存在却不一定会产生电流， 注：电压的符号是“V”，电流的符号是“A”。

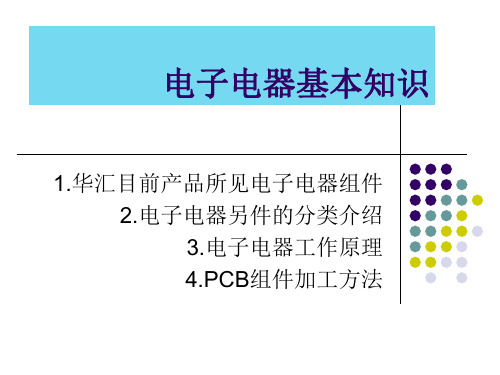

电子电器另件的分类介绍
有
电子电器另件的分类介绍
电子电器另件的分类介绍
3,电阻器
各种材料对它所通过的电流呈现有一定的阻力，这种 阻力称为电阻，具有集总电阻这种物理性质的实体 （元件）叫电阻器（简单地说就是有阻值的导体）。 它的作用在电路中是非常重要的，在电脑各板卡及外 设中的数量也是非常多的。它的分类也是多种多样的， 如果按用处分类有：限流电阻、降压电阻、分压电阻、 保护电阻、启动电阻、取样电阻、去耦电阻、信号衰 减电阻等；如果按外形及制作材料分类有：金膜电阻、 碳膜电阻、水泥电阻、无感电阻、热敏电阻、压敏电 阻、拉线电阻、贴片电阻等；如果按功率分类有： 1/16W、1/8W、1/4W、1/2W、1W……等等。
电子电器另件的分类介绍
、电容 1、电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。电容是由两片金
属膜紧靠，中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。电容容量 的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的 频率和电容量有关。 容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)电话机中常 用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。 2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。 电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法 （nF）、皮法（pF）。 其中：1法拉=103毫法=106微法=109纳法=1012皮法 容量大的电容其容量值在电容上直接标明，如10 uF/16V 容量小的电容其容量值在电容上用字母表示或数字表示 字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF 数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。 如：102表示10×102PF=1000PF 224表示22×104PF=0.22 uF 3、电容容量误差表 符号FGJKLM 允许误差 ±1% ±2% ±5% ±10% ±15% ±20% 如：一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。

第10章 电子产品结构
10.1.2底座 底座是安装、固定和支撑各种电气元器件、机械零部件 的基础结构。 (1)冲压底座 冲压底座是采用金属薄板经落料、冲孔压弯而成型，如 图10.1.7所示。
第10章 电子产品结构
(2)铸造底座 对于在底座上安装重量较大、数量较多的零件 时，要求底座有足够的强度和刚度，保证底座在受 到振动、冲击的情况下不发生变形，零、部件不发 生相对位移。在这种情况下，用铸造底座比较合适。 (3)塑料底座 目前，塑料底座大多用在中、小型电子产品中。 塑料底座重量轻，而且具有绝缘性能，有良好的机 械强度，可承受一定的负荷。
第10章 电子产品结构
10.1电子产品整机结构 整机结构主要包括：机壳、底座、面板等。 10.1.1机壳 机壳即是产品的外壳，是安装和保护电子产品 内部各种元器件、电路单元及机械零部件的重要结 构，对于消除各种复杂环境对电子产品的干扰，保 证电子产品安全、稳定、可靠地工作，提高电子产 品的使用效率、寿命，以及方便电子产品安装、维 修的方便等起着非常重要的作用。
第10章 电子产品结构
(2) 对指示装置排列的要求 ①面板上的指示装置，如电压表、显示屏等应使操作者 观察时感到清楚明确，刻度和数字的选择应根据人们的习惯 来设计。 ②装指示器的面板应垂直于操作者的视线，或略微向上 倾斜。 ③应尽可能减少指示仪表的数目，尽可能采用一个仪表 指示多种性能指标。 ④所有指示应尽可能采用同一类型、同一形状大小和同 一色彩，以加强协调。布置时，应尽可能对称、整齐地配置， 并水平排列，以便眼睛左右运动。
第10章 电子产品结构
(3)均衡 美的造型应给带人以各部分形体间平衡、安定的感觉。 均衡是指造型各部分之间前后、左右的相对轻重平衡关系， 是力和重心两者矛盾统一所产生的形态。一般而论，凡一组 对立存在的东西，只要它们能够安定地组合在一起，构成完 整且统一的整体，那么这种造型就是均衡的。均衡有两种形 式： ①对称均衡 它将相同的形状、相同的体积、相同的纹样 等距离地配置在对称面、对称轴事特定的支点两侧，具有简 单、明了、匀称、庄严、整齐的感觉，期缺点是易使人感到 单调。 ②不对称均衡 均衡中心的每一边在形式上虽不相等，， 但在美学意义上都有着某种等同，视觉上感到平衡，这就是 不对称均衡。不对称均衡是积极的均衡，是一种富于变化的、 生动的现代造型感觉。

证元器件有足够的空间，便于装拆与维修。 5．设备应有过载保护，危险处应有明显的警示标志。 6．设备最好具备检测装置和故障预报装置，能使操纵者尽早发现故障或预 测
失效元件，及时维修，缩短维修时间并防止大故障的出现。
知识3 生产方面对电子设备的要求
一、生产条件对电子设备的要求
电子设备在研制完成之后就要投入生产,生产厂商的设备情况、技术水
Z80手机（可根据条件选用数量） 三、实训步骤及工艺要点 1.拆解超外差式半导体，观察其结构。 2.拆解诺基亚Z80手机，观察其结构。 3.用肉眼或放大镜观察分立元件或贴片元件，注意其区别。 4.用万用表测量部分元件的阻值。 5.对比两种电子产品的结构特点，得出结论。
任务二 对电子产品的要求
电子设备在使用、运输中要遇到各种因素的影响，这些因素可能会加速或造 成设备的损坏，这些因素主要包括工作环境、使用环境等，在设计和制造电子产 品时，要充分考虑这些不利因素的影响，采用合理的防护手段，把不利因素的危 害降低到最低。
项目小结
设计与制造电子设备是基于使用的，因此应充分考 虑电子设备的电气性能、使用环境以及在生产、运输、 维修等方面的要求，本项目介绍了的电子产品结构的 发展过程，使学生初步了解电子产品结构工艺的发展 阶段。通过实训，让学生体验现代电子产品的结构特 点及工作环境、使用方面、生产方面对电子产品的具 体要求。
一、实训目的 1．了解常用家电产品的工作环境。 2．了解常用家电产品的使用要求及使用方法。 二、实训内容 1. 分析家电产品的工作环境。 2. 分析常用家电产品的使用要求及使用方法。 三、实训方法及步骤 1．分组上网收集常用家电产品的工作环境，每组至少收集一种，并整理 出来。 2．分组收集家里的电子产品使用说明书，并整理出来。 3．每位组长拿出结论，课上进行讨论，达到资源共享

1.3.5 主板（各类硬件安装和支持平台）
台式机主板接口简介
1.3.6 电源（供电）
电脑电源是把交流电（ 我国为220V ） 转换成稳定纯净的直流电，并专门为电 脑配件如主板、显卡等供电的设备，是 电脑各部件供电的枢纽，是电脑的重要 组成部分。目前PC电源大都是开关型电 源。主要分为台式机电源和笔记本电源 适配器两种。
认识基本的电脑组成
你们认识常见的电脑，但是
1.1电脑多样化的外观
电脑的外形DIY从很早就开始，只是我们更多接触的是品牌 厂商生产的标准机型。它们的外观中规中矩，大多偏向商务。
但是电脑更多时候是个性化的产品，于是有了各种各样的定制与改造。
1.2电脑体系结构划分与基本工作原理(冯诺依曼体系)
1.3各类硬件组成和对应
1.3.5 主板（各类硬件安装和支持平台）
台式机主板与笔记本主板
主板，motherboard，它安装在 机箱内，是微机最基本的也是最重 要的部件之一。 主板一般为矩形电 路板，上面安装了组成计算机的主 要电路系统，一般有BIOS芯片、 I/O控制芯片、键盘和面板控制开关 接口、指示灯插接件、扩充插槽、 主板及插卡的直流电源供电接插件 等元件 。
套上马甲的内存
1.3.3 硬盘（外存储器）
台式机3.5英寸硬盘与 笔记本2.5英寸硬盘
硬盘 Hard Disc Drive 简称HDD 是电脑主 要的存储媒介之一，由一个或者多 个铝制或者玻璃制的碟片组成。这 些碟片外覆盖有铁磁性材料。绝大 多数硬盘都是固定硬盘，被永久性 地密封固定在硬盘驱动器中。分为 机械硬盘（HDD）和固态硬盘
1.3.2 内存（内存储器RAM）
台式机内存 笔记本内存
内存是电脑中的主要部件，它是相对于外 存而言的。我们平常使用的程序，如 Windows操作系统、打字软件、游戏软件 等，一般都是安装在硬盘等外存上的，但 仅此是不能使用其功能的，必须把它们调 入内存中运行，才能真正使用其功能，我 们平时输入一段文字，或玩一个游戏，其 实都是在内存中进行的。

第1章 工艺基础
（3）吸附。 由于物体表面的分子对水分子具有吸引
力。当物体处于潮湿空气中时，水分子就会 吸附到物体表面上，形成一层水膜。含有碱 及碱土金属离子、非金属化合物离子以及离 子晶体化的固体材料，对水分子有较大的吸 附能力。
第1章 工艺基础
（4）凝露 当物体表面温度低于周围空气的露点时，
（4）产品所使用的原材料，其品种、规格越少 越好，应尽可能少用或不用贵重材料，立足于使用 国产材料和来源多、价格低的材料。
（5）产品（含零、部件）的加工精度和技术条 件要求要相适应，不允许无根据地追求高精度。
第1章 工艺基础
2. 经济性对电子产品的要求 经济性。 使用经济性包括产品在使用、储存和运输过程 中所消耗的费用，其中维修费所占的比例最大，电 源费次之。 生产经济性是指生产成本，包括生产准备费用、 原材料费用、工资和附加费用、管理费用等。
第1章 工艺基础
2. 机械环境 机械环境是指电子产品在使用和运输过程中， 所受到的振动、冲击、离心加速度等机械作用。它 对电子产品的影响主要是：元器件损坏失效或电参 数改变；结构件断裂或变形过大；金属件的疲劳等。 为了防止机械作用对电子产品产生不良影响，必须 采取减振缓冲措施，确保产品内的电子元器件和机 械零部件在受到外界强烈震动和冲击下不致变形和 损坏。提高电子产品的耐冲击、耐振动能力，保证 电子产品的可靠性。
第1章 工艺基础
1.1.4 电子产品的使用要求
1、对产品体积与重量的要求。 (1)对产品的体积与重量的要求主要有四方面的 因素：用途因素 、运载因素 、机械负荷因素 、经 济因素 。 (2)缩小体积产生的矛盾
①产品升温限制。 ②分布参数限制。 ③装配和维修困难。 ④产品成本增加。
