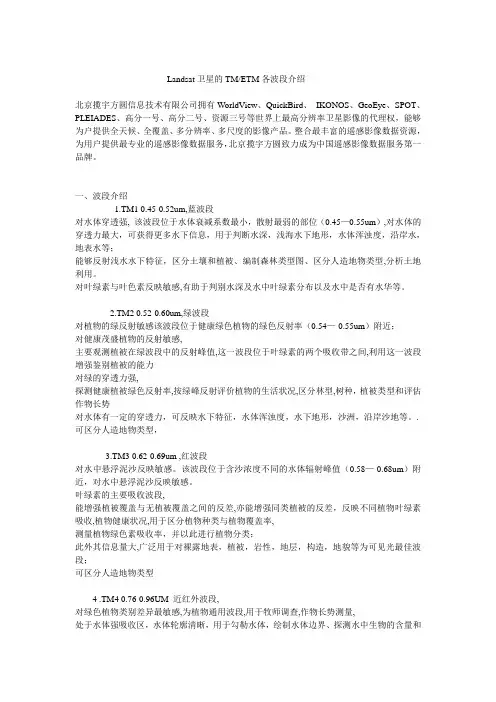

Landsat卫星的TM/ETM各波段介绍北京揽宇方圆信息技术有限公司拥有WorldView、QuickBird、IKONOS、GeoEye、SPOT、PLEIADES、高分一号、高分二号、资源三号等世界上最高分辨率卫星影像的代理权，能够为户提供全天候、全覆盖、多分辨率、多尺度的影像产品。
整合最丰富的遥感影像数据资源，为用户提供最专业的遥感影像数据服务，北京揽宇方圆致力成为中国遥感影像数据服务第一品牌。
一、波段介绍1.TM1 0.45-0.52um,蓝波段对水体穿透强, 该波段位于水体衰减系数最小，散射最弱的部位（0.45—0.55um）,对水体的穿透力最大，可获得更多水下信息，用于判断水深，浅海水下地形，水体浑浊度，沿岸水，地表水等；能够反射浅水水下特征，区分土壤和植被、编制森林类型图、区分人造地物类型,分析土地利用。
对叶绿素与叶色素反映敏感,有助于判别水深及水中叶绿素分布以及水中是否有水华等。
2.TM2 0.52-0.60um,绿波段对植物的绿反射敏感该波段位于健康绿色植物的绿色反射率（0.54—-0.55um）附近；对健康茂盛植物的反射敏感,主要观测植被在绿波段中的反射峰值,这一波段位于叶绿素的两个吸收带之间,利用这一波段增强鉴别植被的能力对绿的穿透力强,探测健康植被绿色反射率,按绿峰反射评价植物的生活状况,区分林型,树种，植被类型和评估作物长势对水体有一定的穿透力，可反映水下特征，水体浑浊度，水下地形，沙洲，沿岸沙地等。
. 可区分人造地物类型，3.TM3 0.62-0.69um ,红波段对水中悬浮泥沙反映敏感。
该波段位于含沙浓度不同的水体辐射峰值（0.58—-0.68um）附近，对水中悬浮泥沙反映敏感。
叶绿素的主要吸收波段,能增强植被覆盖与无植被覆盖之间的反差,亦能增强同类植被的反差，反映不同植物叶绿素吸收,植物健康状况,用于区分植物种类与植物覆盖率,测量植物绿色素吸收率，并以此进行植物分类；此外其信息量大,广泛用于对裸露地表，植被，岩性，地层，构造，地貌等为可见光最佳波段；可区分人造地物类型4 .TM4 0.76-0.96UM 近红外波段,对绿色植物类别差异最敏感,为植物通用波段,用于牧师调查,作物长势测量,处于水体强吸收区，水体轮廓清晰，用于勾勒水体，绘制水体边界、探测水中生物的含量和土壤湿度；区分土壤湿度及寻找地下水，识别与水有关的地质构造，地貌，土壤，岩石类型等均有利。
Landsat陆地卫星遥感影像数据1.美国陆地卫星计划“地球资源技术卫星”计划最早始于1967年，美国国家航空与航天局(NASA)受早期气象卫星和载人宇宙飞船所提供的地球资源观测的鼓舞，开始在理论上进行地球资源技术卫星系列的可行性研究。
美国陆地卫星(Landsat)系列卫星由美国航空航天局(NASA)和美国地质调查局(USGS)共同管理。
陆地卫星是美国用于探测地球资源与环境的系列地球观测卫星系统，曾称作地球资源技术卫星(ERTS)。
陆地卫星的主要任务是调查地下矿藏、海洋资源和地下水资源，监视和协助管理农、林、畜牧业和水利资源的合理使用，预报农作物的收成，研究自然植物的生长和地貌，考察和预报各种严重的自然灾害(如地震)和环境污染，拍摄各种目标的图像，以及绘制各种专题图(如地质图、地貌图、水文图)等。
1972年7月23日，第一颗陆地卫星(Landsat1)成功发射，后来发射的这一系列卫星都带有陆地卫星(Landsat)的名称。
到1999年4月15日，共成功发射了六颗陆地卫星，它们分别命名为陆地卫星1到陆地卫星5(Landsat1—landsat5)以及陆地卫星7(Landsat7)，其中陆地卫星6的发射失败了。
时隔24年，2013年2月11日Landsat 系列卫星Landsat8发射升空，经过100天的测试运行后开始获取影像。
2.陆地卫星的轨道参数陆地卫星的轨道设计为与太阳同步的近极地圆形轨道，以确保北半球中纬度地区获得中等太阳高度角(25°一30°)的上午成像，而且卫星以同一地方时、同一方向通过同一地点．保证遥感观测条件的基本一致，利于图像的对比。
如Landsat 4、5轨道高度705km．轨道倾角98.2°，卫星由北向南运行，地球自西向东旋转，卫星每天绕地球14.5圈，每天在赤道西移159km，每16天重复覆盖一次，穿过赤道的地方时为9点45分，覆盖地球范围N81°—S81.5°。

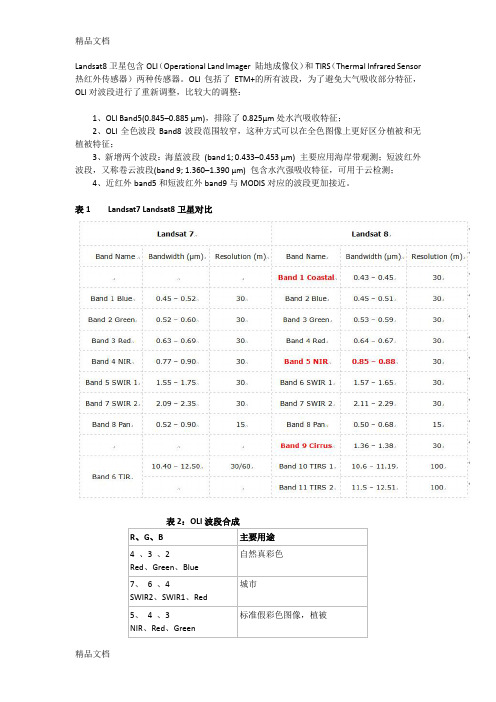

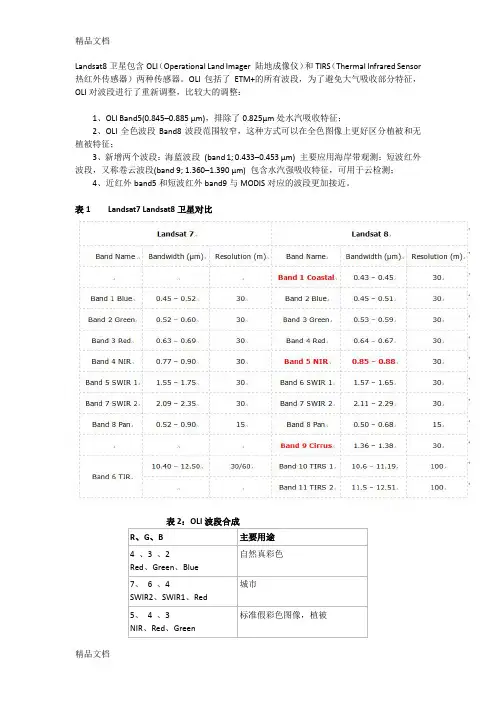

Landsat8卫星包含OLI（Operational Land Imager 陆地成像仪）和TIRS（Thermal Infrared Sensor 热红外传感器）两种传感器。
OLI包括了ETM+的所有波段，为了避免大气吸收部分特征，OLI对波段进行了重新调整，比较大的调整：
1、OLI Band5(0.845–0.885 μm)，排除了0.825μm处水汽吸收特征；
2、OLI全色波段Band8波段范围较窄，这种方式可以在全色图像上更好区分植被和无植被特征；
3、新增两个波段：海蓝波段(band 1; 0.433–0.453 μm) 主要应用海岸带观测；短波红外波段，又称卷云波段(band 9; 1.360–1.390 μm) 包含水汽强吸收特征，可用于云检测；
4、近红外band5和短波红外band9与MODIS对应的波段更加接近。
表1Landsat7 Landsat8卫星对比
表3：Landsat TM波段合成总结说明
Landsat8波段组合图示：
432波段合成真彩色图像，接近地物真实色彩，图像平淡，色调灰暗
543波段合成标准假彩色图像，地物色彩鲜明，有利于植被（红色）分类，水体识别
564波段合成非标准假彩色图像，红外波段与红色波段合成，水体边界清晰，利于海岸识别；植被有较好显示，但不便于区分具体植被类别
765对大气层穿透能力较强，例如图像中红色方框内云的影响明显减少
652植被类型丰富，便于植被分类
654便于植被分析。

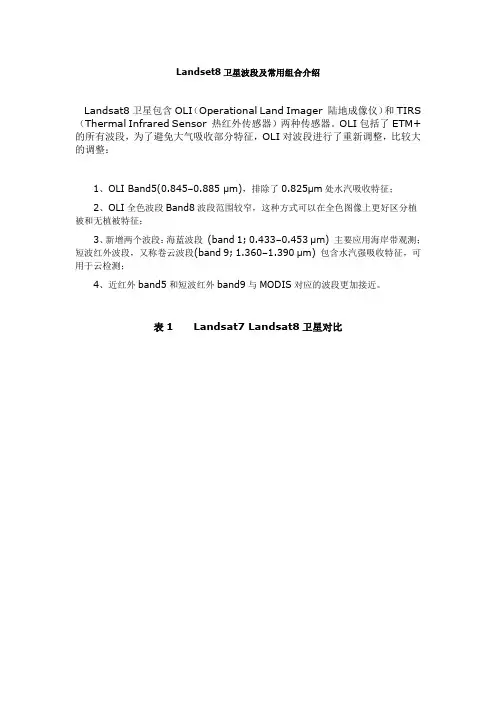

Landset8卫星波段及常用组合介绍
Landsat8卫星包含OLI（Operational Land Imager 陆地成像仪）和TIRS （Thermal Infrared Sensor 热红外传感器）两种传感器。
OLI包括了ETM+的所有波段，为了避免大气吸收部分特征，OLI对波段进行了重新调整，比较大的调整：
1、OLI Band5(0.845–0.885 μm)，排除了0.825μm处水汽吸收特征；
2、OLI全色波段Band8波段范围较窄，这种方式可以在全色图像上更好区分植被和无植被特征；
3、新增两个波段：海蓝波段(band 1; 0.433–0.453 μm) 主要应用海岸带观测；短波红外波段，又称卷云波段(band 9; 1.360–1.390 μm) 包含水汽强吸收特征，可用于云检测；
4、近红外band5和短波红外band9与MODIS对应的波段更加接近。
表1Landsat7 Landsat8卫星对比
表2：OLI波段合成
Landsat8波段组合图示：
432波段合成真彩色图像，接近地物真实色彩，图像平淡，色调灰暗
543波段合成标准假彩色图像，地物色彩鲜明，有利于植被（红色）分类，水
体识别
564波段合成非标准假彩色图像，红外波段与红色波段合成，水体边界清晰，利于海岸识别；植被有较好显示，但不便于区分具体植被类别
765对大气层穿透能力较强，例如图像中红色方框内云的影响明显减少
652植被类型丰富，便于植被分类
654便于植被分析。

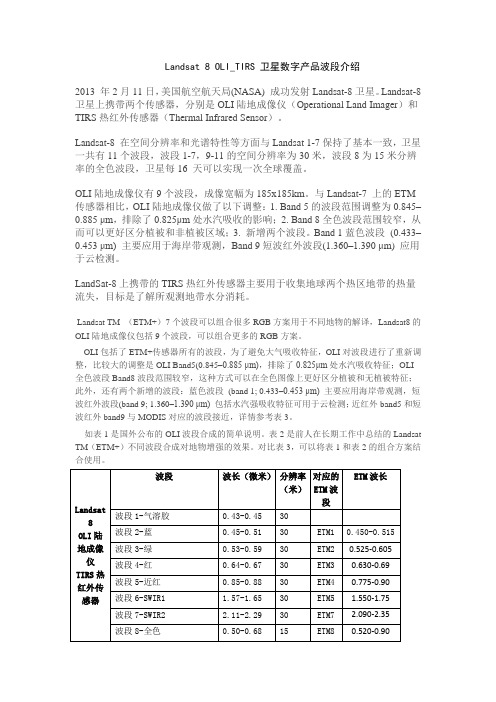

Landsat 8 OLI_TIRS 卫星数字产品波段介绍2013 年2月11日，美国航空航天局(NASA) 成功发射Landsat-8卫星。
Landsat-8卫星上携带两个传感器，分别是OLI陆地成像仪（Operational Land Imager）和TIRS热红外传感器（Thermal Infrared Sensor）。
Landsat-8 在空间分辨率和光谱特性等方面与Landsat 1-7保持了基本一致，卫星一共有11个波段，波段1-7，9-11的空间分辨率为30米，波段8为15米分辨率的全色波段，卫星每16 天可以实现一次全球覆盖。
OLI陆地成像仪有9个波段，成像宽幅为185x185km。
与Landsat-7 上的ETM 传感器相比，OLI陆地成像仪做了以下调整：1. Band 5的波段范围调整为0.845–0.885 μm，排除了0.825μm处水汽吸收的影响；2. Band 8全色波段范围较窄，从而可以更好区分植被和非植被区域；3. 新增两个波段。
Band 1蓝色波段(0.433–0.453 μm) 主要应用于海岸带观测，Band 9短波红外波段(1.360–1.390 μm) 应用于云检测。
LandSat-8上携带的TIRS热红外传感器主要用于收集地球两个热区地带的热量流失，目标是了解所观测地带水分消耗。
Landsat TM （ETM+）7个波段可以组合很多RGB方案用于不同地物的解译，Landsat8的OLI陆地成像仪包括9个波段，可以组合更多的RGB方案。
OLI包括了ETM+传感器所有的波段，为了避免大气吸收特征，OLI对波段进行了重新调整，比较大的调整是OLI Band5(0.845–0.885 μm)，排除了0.825μm处水汽吸收特征；OLI 全色波段Band8波段范围较窄，这种方式可以在全色图像上更好区分植被和无植被特征；此外，还有两个新增的波段：蓝色波段(band 1; 0.433–0.453 μm) 主要应用海岸带观测，短波红外波段(band 9; 1.360–1.390 μm) 包括水汽强吸收特征可用于云检测；近红外band5和短波红外band9与MODIS对应的波段接近，详情参考表3。
TM各个波段的特征B1 为蓝色波段，该波段位于水体衰减系数最小的部位，对水体的穿透力最大，用于判别水深，研究浅海水下地形、水体浑浊度等，进行水系及浅海水域制图；B2 为绿色波段，该波段位于绿色植物的反射峰附近，对健康茂盛植物反射敏感，可以识别植物类别和评价植物生产力，对水体具有一定的穿透力，可反映水下地形、沙洲、沿岸沙坝等特征；B3 为红波段，该波段位于叶绿素的主要吸收带，可用于区分植物类型、覆盖度、判断植物生长状况等，此外该波段对裸露地表、植被、岩性、地层、构造、地貌、水文等特征均可提供丰富的植物信息；B4 为近红外波段，该波段位于植物的高反射区，反映了大量的植物信息，多用于植物的识别、分类，同时它也位于水体的强吸收区，用于勾绘水体边界，识别与水有关的地质构造、地貌等；B5 为短波红外波段，该波段位于两个水体吸收带之间，对植物和土壤水分含量敏感，从而提高了区分作物的能力，此外，在该波段上雪比云的反射率低，两者易于区分，B5 的信息量大，应用率较高；B6 为热红外波段，该波段对地物热量辐射敏感，根据辐射热差异可用于作物与森林区分、水体、岩石等地表特征识别；B7 为短波外波段，波长比 B5 大，是专为地质调查追加的波段，该波段对岩石、特定矿物反应敏感，用于区分主要岩石类型、岩石水热蚀变，探测与交代岩石有关的粘土矿物等；B8 为全色波段（Pan），该波段为 Landsat-7 新增波段，它覆盖的光谱范围较广，空间分辨率较其他波段高，因而多用于获取地面的几何特征。
=============================波段组合：TM321（RGB）：均是可见光波段，合成结果接近自然色彩。
对浅水透视效果好，可用于监测水体的浊度、含沙量、水体沉淀物质形成的絮状物、水底地形。
一般而言：深水深兰色；浅水浅兰色；水体悬浮物是絮状影象；健康植被绿色；土壤棕色或褐色。
可用于水库、河口及海岸带研究，但对水陆分界的划分不合适。

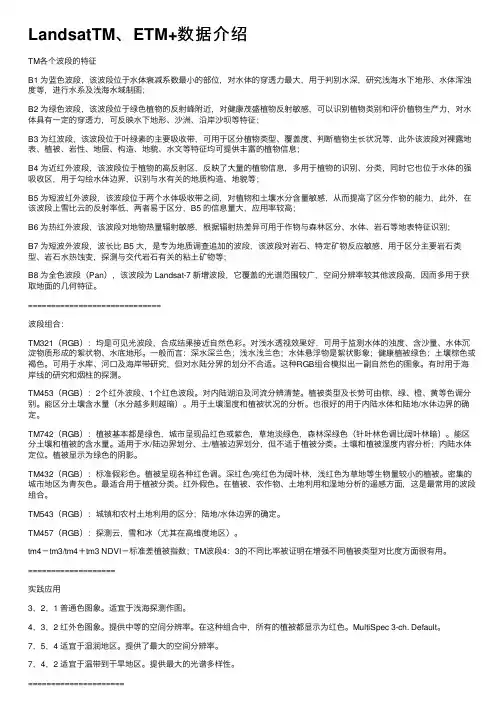

LandsatTM、ETM+数据介绍TM各个波段的特征B1 为蓝⾊波段，该波段位于⽔体衰减系数最⼩的部位，对⽔体的穿透⼒最⼤，⽤于判别⽔深，研究浅海⽔下地形、⽔体浑浊度等，进⾏⽔系及浅海⽔域制图；B2 为绿⾊波段，该波段位于绿⾊植物的反射峰附近，对健康茂盛植物反射敏感，可以识别植物类别和评价植物⽣产⼒，对⽔体具有⼀定的穿透⼒，可反映⽔下地形、沙洲、沿岸沙坝等特征；B3 为红波段，该波段位于叶绿素的主要吸收带，可⽤于区分植物类型、覆盖度、判断植物⽣长状况等，此外该波段对裸露地表、植被、岩性、地层、构造、地貌、⽔⽂等特征均可提供丰富的植物信息；B4 为近红外波段，该波段位于植物的⾼反射区，反映了⼤量的植物信息，多⽤于植物的识别、分类，同时它也位于⽔体的强吸收区，⽤于勾绘⽔体边界，识别与⽔有关的地质构造、地貌等；B5 为短波红外波段，该波段位于两个⽔体吸收带之间，对植物和⼟壤⽔分含量敏感，从⽽提⾼了区分作物的能⼒，此外，在该波段上雪⽐云的反射率低，两者易于区分，B5 的信息量⼤，应⽤率较⾼；B6 为热红外波段，该波段对地物热量辐射敏感，根据辐射热差异可⽤于作物与森林区分、⽔体、岩⽯等地表特征识别；B7 为短波外波段，波长⽐ B5 ⼤，是专为地质调查追加的波段，该波段对岩⽯、特定矿物反应敏感，⽤于区分主要岩⽯类型、岩⽯⽔热蚀变，探测与交代岩⽯有关的粘⼟矿物等；B8 为全⾊波段（Pan），该波段为 Landsat-7 新增波段，它覆盖的光谱范围较⼴，空间分辨率较其他波段⾼，因⽽多⽤于获取地⾯的⼏何特征。
=============================波段组合：TM321（RGB）：均是可见光波段，合成结果接近⾃然⾊彩。
对浅⽔透视效果好，可⽤于监测⽔体的浊度、含沙量、⽔体沉淀物质形成的絮状物、⽔底地形。
⼀般⽽⾔：深⽔深兰⾊；浅⽔浅兰⾊；⽔体悬浮物是絮状影象；健康植被绿⾊；⼟壤棕⾊或褐⾊。
可⽤于⽔库、河⼝及海岸带研究，但对⽔陆分界的划分不合适。

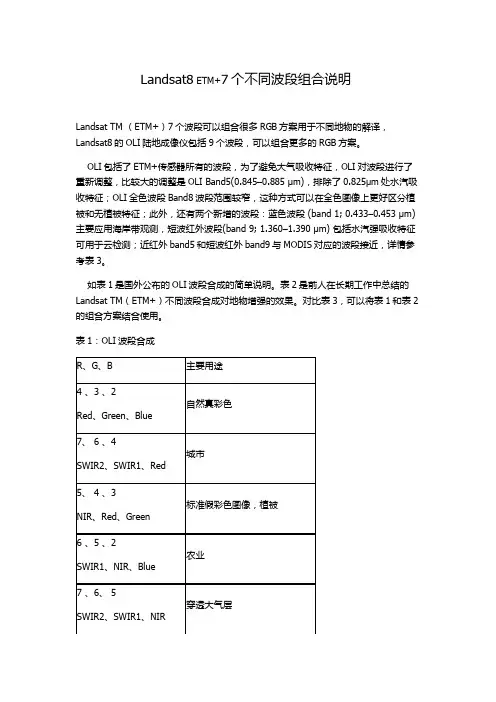

Landsat8 ETM+7个不同波段组合说明Landsat TM （ETM+）7个波段可以组合很多RGB方案用于不同地物的解译，Landsat8的OLI陆地成像仪包括9个波段，可以组合更多的RGB方案。
OLI包括了ETM+传感器所有的波段，为了避免大气吸收特征，OLI对波段进行了重新调整，比较大的调整是OLI Band5(0.845–0.885 μm)，排除了0.825μm处水汽吸收特征；OLI全色波段Band8波段范围较窄，这种方式可以在全色图像上更好区分植被和无植被特征；此外，还有两个新增的波段：蓝色波段 (band 1; 0.433–0.453 μm) 主要应用海岸带观测，短波红外波段(band 9; 1.360–1.390 μm) 包括水汽强吸收特征可用于云检测；近红外band5和短波红外band9与MODIS对应的波段接近，详情参考表3。
如表1是国外公布的OLI波段合成的简单说明。
表2是前人在长期工作中总结的Landsat TM（ETM+）不同波段合成对地物增强的效果。
对比表3，可以将表1和表2的组合方案结合使用。
表1：OLI波段合成741 741波段组合图像具有兼容中红外、近红外及可见光波段信息的优势，图面色彩丰富，层次感好，具有极为丰富的地质信息和地表环境信息；而且清晰度高，干扰信息少，地质可解译程度高，各种构造形迹（褶皱及断裂）显示清楚，不同类型的岩石区边界清晰，岩石地层单元的边界、特殊岩性的展布以及火山机构也显示清楚。
742 1992年，完成了桂东南金银矿成矿区遥感地质综合解译，利用1：10万TM7、4、2假彩色合成片进行解译，共解译出线性构造1615条，环形影像481处, 并在总结了构造蚀变岩型、石英脉型、火山岩型典型矿床的遥感影像特征及成矿模式的基础上，对全区进厅成矿预测，圈定金银A类成矿远景区2处，B类 4处，C类5处。
为该区优选找矿靶区提供遥感依据。
743 我国利用美国的陆地卫星专题制图仪图象成功地监测了大兴安岭林火及灾后变化。
Landsat7ETM多波段合成解析ETM+遥感不同波段的用途（转）ETM+ 各个波段的特征B1 为蓝色波段，该波段位于水体衰减系数最小的部位，对水体的穿透力最大，用于判别水深，研究浅海水下地形、水体浑浊度等，进行水系及浅海水域制图；B2 为绿色波段，该波段位于绿色植物的反射峰附近，对健康茂盛植物反射敏感，可以识别植物类别和评价植物生产力，对水体具有一定的穿透力，可反映水下地形、沙洲、沿岸沙坝等特征；B3 为红波段，该波段位于叶绿素的主要吸收带，可用于区分植物类型、覆盖度、判断植物生长状况等，此外该波段对裸露地表、植被、岩性、地层、构造、地貌、水文等特征均可提供丰富的植物信息；B4 为近红外波段，该波段位于植物的高反射区，反映了大量的植物信息，多用于植物的识别、分类，同时它也位于水体的强吸收区，用于勾绘水体边界，识别与水有关的地质构造、地貌等；B5 为短波红外波段，该波段位于两个水体吸收带之间，对植物和土壤水分含量敏感，从而提高了区分作物的能力，此外，在该波段上雪比云的反射率低，两者易于区分，B5 的信息量大，应用率较高；B6 为热红外波段，该波段对地物热量辐射敏感，根据辐射热差异可用于作物与森林区分、水体、岩石等地表特征识别；B7 为短波外波段，波长比B5 大，是专为地质调查追加的波段，该波段对岩石、特定矿物反应敏感，用于区分主要岩石类型、岩石水热蚀变，探测与交代岩石有关的粘土矿物等；B8 为全色波段（Pan），该波段为 Landsat-7 新增波段，它覆盖的光谱范围较广，空间分辨率较其他波段高，因而多用于获取地面的几何特征。
波段组合：TM321（RGB）：均是可见光波段，合成结果接近自然色彩。
对浅水透视效果好，可用于监测水体的浊度、含沙量、水体沉淀物质形成的絮状物、水底地形。
一般而言：深水深兰色；浅水浅兰色；水体悬浮物是絮状影象；健康植被绿色；土壤棕色或褐色。
可用于水库、河口及海岸带研究，但对水陆分界的划分不合适。
Landsat 8 OLI_TIRS 卫星数字产品（整理：zjg）2013 年2月11日，美国航空航天局(NASA) 成功发射Landsat-8卫星。
Landsat-8卫星上携带两个传感器，分别是OLI陆地成像仪（Operational Land Imager）和TIRS热红外传感器（Thermal Infrared Sensor）。
Landsat-8 在空间分辨率和光谱特性等方面与Landsat 1-7保持了基本一致，卫星一共有11个波段，波段1-7，9-11的空间分辨率为30米，波段8为15米分辨率的全色波段，卫星每16 天可以实现一次全球覆盖。
OLI陆地成像仪有9个波段，成像宽幅为185x185km。
与Landsat-7 上的ETM传感器相比，OLI 陆地成像仪做了以下调整：1. Band 5的波段范围调整为0.845–0.885 μm，排除了0.825μm处水汽吸收的影响；2. Band 8全色波段范围较窄，从而可以更好区分植被和非植被区域；3. 新增两个波段。
Band 1蓝色波段(0.433–0.453 μm) 主要应用于海岸带观测，Band 9短波红外波段(1.360–1.390 μm) 应用于云检测。
LandSat-8上携带的TIRS热红外传感器主要用于收集地球两个热区地带的热量流失，目标是了解所观测地带水分消耗。
