三一泵车定期保养手册
- 格式:doc
- 大小:2.11 MB
- 文档页数:51
维护指南不要进行本手册中未叙述的任何检查和保养。
小时表读数每天检查小时表读数,看是否已经到了必须要进行保养的时间。
三一纯正易损件要使用零件手册中规定的三一纯正部件作为更换部件。
三一纯正润滑油要使用三一纯正机油和润滑脂。
根据环境温度,选择粘度合适的机油和润滑脂。
挡风玻璃清洗液使用车用挡风玻璃清洗液并确保不要让脏物进入。
清洁的机油润滑油要使用清洁的机油和润滑脂。
并且要保持油或润滑脂容器的清洁,不要让杂质混入油和润滑脂中。
检查排放的油和用过的滤芯在换油或更换滤芯以后,要检查旧油和滤芯是否有金属屑和杂质。
如果发现大量金属屑和杂质,要向主管人员报告并采取恰当的措施。
燃油粗滤芯如果机器装有燃油粗滤芯,当加注燃油时,不要卸下粗滤芯。
焊接说明⏹关闭发动机起动开关。
⏹将蓄电池负极断开。
⏹不要连续使用大于200V 的电压。
⏹在距焊接部位1m以内连接接地电缆。
如果接地电缆是靠近仪器、连接器等,仪器会出现故障。
⏹避免在焊接部位与接地点位置之间有密封件或轴承。
⏹不要利用工作装置销轴或液压油缸周围区域作为接地点。
防止把东西掉到机器内部⏹当打开检查窗或油箱注口进行检查时,注意不要把螺母、螺栓或工具掉到机器内部。
如果这些东西掉入机器,会造成机器的损坏和故障并导致事故。
如果某种东西掉入机器,要马上将它取出。
⏹衣服口袋里不要装不必要的东西,只能装些进行检查所必需的东西。
灰尘多的工作场地当在灰尘多的工作场地作业时,要按下列步骤去做:1.空气滤清器上的空滤堵塞报警器报警时,要及时地清洁滤清器滤芯。
2.频繁清洁散热器芯以避免堵塞。
3.频繁地清洁和更换燃油滤芯。
4.清洁电气部件,特别是起动马达和交流发电机以避免堆积灰尘。
5.当检查或换油时,要把机器移到没有尘土的地方以防止灰尘进入油中。
避免混用润滑油不要把不同牌号的油混在一起。
如果需要添加不同牌号的,要将旧油排净,用新牌号的油更换。
液压软管的安装⏹当在有O形圈或密封垫密封的部位拆卸零件时,要清洁安装表面并用新零件更换。
三一重工股份有限公司SANY HEAVY INDUSTRY LIMITED COMPANY三一泵车操作手册营销公司客户服务部二○○六年七月目录第一部分三一泵车操作1、泵车由行驶切换到油泵的工作步骤―――――――――――12、支腿操作――――――――――――――――――――――13、遥控操作――――――――――――――――――――――94、臂架操作――――――――――――――――――――――135、泵送操作――――――――――――――――――――――166、泵送洗车――――――――――――――――――――――167、泵送结束操作――――――――――――――――――――198、文本显示器操作―――――――――――――――――――21第二部分三一泵车保养1、机械部分――――――――――――――――――――――282、臂架部分――――――――――――――――――――――393、液压系统――――――――――――――――――――――41第三部分泵车安全操作1、安全注意事项――――――――――――――――――――462、支承安全注意事项――――――――――――――――――483、伸展臂架安全常识――――――――――――――――――494、安全操作规程及注意事项―――――――――――――――50第一部分三一泵车操作1、泵车由行驶切换到油泵的工作步骤:①拉起手刹手刹拉起制动位置②发动机熄火,检查料斗里是否有异物并清除,然后打开PTO (限五十铃底盘),启动发动机。
③底盘档位置于空档;检查气压,应大于700KPa (如果气压低于此值,启动发动机空载运转,达到正常气压后)。
按下电源按钮,等待10秒左右,完成PLC程序初始化;④脚踩下离合器,按下电源按钮,等待10秒左右踩下离合器⑤按下油泵位置按钮,分动箱从行驶位置切换到泵送位置。
⑥脚踩离合器挂档位后(挂与分动箱传动比1:1的档位),慢慢松开离合器。
友情提示:三一泵车采用五十铃、沃尔沃和奔驰底盘,原则上选用1:1档位,非升、降速档位。

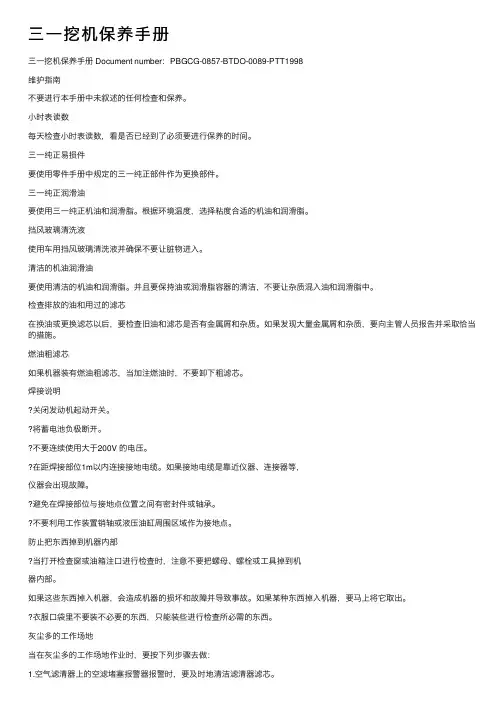

三⼀挖机保养⼿册三⼀挖机保养⼿册 Document number:PBGCG-0857-BTDO-0089-PTT1998维护指南不要进⾏本⼿册中未叙述的任何检查和保养。
⼩时表读数每天检查⼩时表读数,看是否已经到了必须要进⾏保养的时间。
三⼀纯正易损件要使⽤零件⼿册中规定的三⼀纯正部件作为更换部件。
三⼀纯正润滑油要使⽤三⼀纯正机油和润滑脂。
根据环境温度,选择粘度合适的机油和润滑脂。
挡风玻璃清洗液使⽤车⽤挡风玻璃清洗液并确保不要让脏物进⼊。
清洁的机油润滑油要使⽤清洁的机油和润滑脂。
并且要保持油或润滑脂容器的清洁,不要让杂质混⼊油和润滑脂中。
检查排放的油和⽤过的滤芯在换油或更换滤芯以后,要检查旧油和滤芯是否有⾦属屑和杂质。
如果发现⼤量⾦属屑和杂质,要向主管⼈员报告并采取恰当的措施。
燃油粗滤芯如果机器装有燃油粗滤芯,当加注燃油时,不要卸下粗滤芯。
焊接说明关闭发动机起动开关。
将蓄电池负极断开。
不要连续使⽤⼤于200V 的电压。
在距焊接部位1m以内连接接地电缆。
如果接地电缆是靠近仪器、连接器等,仪器会出现故障。
避免在焊接部位与接地点位置之间有密封件或轴承。
不要利⽤⼯作装置销轴或液压油缸周围区域作为接地点。
防⽌把东西掉到机器内部当打开检查窗或油箱注⼝进⾏检查时,注意不要把螺母、螺栓或⼯具掉到机器内部。
如果这些东西掉⼊机器,会造成机器的损坏和故障并导致事故。
如果某种东西掉⼊机器,要马上将它取出。
⾐服⼝袋⾥不要装不必要的东西,只能装些进⾏检查所必需的东西。
灰尘多的⼯作场地当在灰尘多的⼯作场地作业时,要按下列步骤去做:1.空⽓滤清器上的空滤堵塞报警器报警时,要及时地清洁滤清器滤芯。
2.频繁清洁散热器芯以避免堵塞。
3.频繁地清洁和更换燃油滤芯。
4.清洁电⽓部件,特别是起动马达和交流发电机以避免堆积灰尘。
5.当检查或换油时,要把机器移到没有尘⼟的地⽅以防⽌灰尘进⼊油中。
避免混⽤润滑油不要把不同牌号的油混在⼀起。
如果需要添加不同牌号的,要将旧油排净,⽤新牌号的油更换。
维护指南不要进行本手册中未叙述的任何检查和保养。
小时表读数每天检查小时表读数,看是否已经到了必须要进行保养的时间。
三一纯正易损件要使用零件手册中规定的三一纯正部件作为更换部件。
三一纯正润滑油要使用三一纯正机油和润滑脂。
根据环境温度,选择粘度合适的机油和润滑脂。
挡风玻璃清洗液使用车用挡风玻璃清洗液并确保不要让脏物进入。
清洁的机油润滑油要使用清洁的机油和润滑脂。
并且要保持油或润滑脂容器的清洁,不要让杂质混入油和润滑脂中。
检查排放的油和用过的滤芯在换油或更换滤芯以后,要检查旧油和滤芯是否有金属屑和杂质。
如果发现大量金属屑和杂质,要向主管人员报告并采取恰当的措施。
燃油粗滤芯如果机器装有燃油粗滤芯,当加注燃油时,不要卸下粗滤芯。
焊接说明⏹关闭发动机起动开关。
⏹将蓄电池负极断开。
⏹不要连续使用大于200V 的电压。
⏹在距焊接部位1m以连接接地电缆。
如果接地电缆是靠近仪器、连接器等,仪器会出现故障。
⏹避免在焊接部位与接地点位置之间有密封件或轴承。
⏹不要利用工作装置销轴或液压油缸周围区域作为接地点。
防止把东西掉到机器部⏹当打开检查窗或油箱注口进行检查时,注意不要把螺母、螺栓或工具掉到机器部。
如果这些东西掉入机器,会造成机器的损坏和故障并导致事故。
如果某种东西掉入机器,要马上将它取出。
⏹衣服口袋里不要装不必要的东西,只能装些进行检查所必需的东西。
灰尘多的工作场地当在灰尘多的工作场地作业时,要按下列步骤去做:1.空气滤清器上的空滤堵塞报警器报警时,要及时地清洁滤清器滤芯。
2.频繁清洁散热器芯以避免堵塞。
3.频繁地清洁和更换燃油滤芯。
4.清洁电气部件,特别是起动马达和交流发电机以避免堆积灰尘。
5.当检查或换油时,要把机器移到没有尘土的地方以防止灰尘进入油中。
避免混用润滑油不要把不同牌号的油混在一起。
如果需要添加不同牌号的,要将旧油排净,用新牌号的油更换。
液压软管的安装⏹当在有O形圈或密封垫密封的部位拆卸零件时,要清洁安装表面并用新零件更换。
三一履带式液压挖掘机操作保养手册三一履带式液压挖掘机是一种广泛应用于土建工程和矿山开采等领域的重型机械设备。
它具有强大的挖掘能力和稳定的工作性能,因此受到了广泛的关注和应用。
然而,对于维护和保养这样一种大型设备来说,操作手册显得尤为重要。
下面,我将从操作、保养和维修等多个方面全面评估三一履带式液压挖掘机的操作保养手册,并据此撰写一篇高质量、深度和广度兼具的文章,以帮助您更好地理解和掌握这一主题。
让我们从操作方面来看。
三一履带式液压挖掘机的操作手册中,一定会包含对机器的基本操作步骤和注意事项。
如何启动挖掘机、如何操作各个操作杆以实现不同的功能、如何进行日常的检查和维护等。
在这里,我们可以通过划分为基本操作、高级操作和特殊操作来进行讨论。
在基本操作中,我们可以根据手册中的规范步骤来逐一介绍,例如机器的启动、怠速运行、正常工作、停机等。
在高级操作中,可以介绍一些常见的挖掘机应用技巧,比如如何使挖掘机挖掘深度更深、挖掘速度更快、燃油消耗更少等。
在特殊操作中,可以介绍在特殊情况下的操作细节,比如在狭窄的工地上如何进行作业、在易滑的路面上如何行驶等。
我们来看挖掘机的保养。
挖掘机的保养对于延长设备的使用寿命和保证设备的安全运行非常重要。
操作手册中一定会包含对挖掘机日常保养的要点和步骤。
在这里,我们可以从日常保养、定期保养和特殊保养等方面来进行分析。
日常保养主要包括清洁机器、加满润滑油和冷却液、检查轮胎气压等工作。
定期保养则包括更换油品、维护液压系统、更换易损件等。
特殊保养则是指在特殊情况下需要进行的保养工作,比如在恶劣天气下的保养、在特殊工况下的保养等。
让我们关注挖掘机的维修。
挖掘机的日常维修工作是挖掘机正常运行的重要保障,因此操作手册中一定会包含对挖掘机日常维修的要点和步骤。
在这里,我们可以从常见故障的识别和排除、维修工具和维修设备的使用、维修过程中的注意事项等方面来进行分析。
当挖掘机出现故障时,应该如何通过手册中的故障诊断步骤来确定故障原因,然后进行排除。
泵车操作与保养手册 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-目录第一部分三一泵车操作1、泵车由行驶切换到油泵的工作步骤―――――――――――12、支腿操作――――――――――――――――――――――13、遥控操作――――――――――――――――――――――94、臂架操作――――――――――――――――――――――135、泵送操作――――――――――――――――――――――166、泵送洗车――――――――――――――――――――――167、泵送结束操作――――――――――――――――――――198、文本显示器操作―――――――――――――――――――21第二部分三一泵车保养1、机械部分――――――――――――――――――――――282、臂架部分――――――――――――――――――――――393、液压系统――――――――――――――――――――――41第三部分泵车安全操作1、安全注意事项――――――――――――――――――――462、支承安全注意事项――――――――――――――――――483、伸展臂架安全常识――――――――――――――――――494、安全操作规程及注意事项―――――――――――――――50第一部分三一泵车操作1、泵车由行驶切换到油泵的工作步骤:①拉起手刹手刹解除位置拉起手刹指示灯亮手刹拉起制动位置②发动机熄火,检查料斗里是否有异物并清除,然后打开PTO(限五十铃底盘),启动发动机。
③底盘档位置于空档;检查气压,应大于700KPa(如果气压低于此值,启动发动机空载运转,达到正常气压后)。
按下电源按钮,等待10秒左右,完成PLC程序初始化;按下电源按钮,等待10秒左右!五十铃底盘注意气压必须大于700KPa④脚踩下离合器,踩下离合器⑤按下油泵位置按钮,分动箱从行驶位置切换到泵送位置。
按下油泵位置按钮并保持,直到按扭指示灯亮并听到一声气响,方可松开此按钮。
泵车的维护保养指南定期、正确的维护保养对于确保泵车的效率、可靠性以及工作寿命等十分必要。
由于泵车的工作环境很恶劣,下面就针对泵车不同的工作单元,给予相关的说明及重点的强调。
一、泵车的日常检查为了保证设备的正常运转,不误施工,要求操作者在施工前、施工中勤检查、勤保养。
(1)检查液压油油位,油质应是淡黄色透明,无乳化或混浊现象,否则必须更换。
(2)加满润滑脂,连接水箱和备用水箱加满清水。
(3)检查切割环和眼镜板的磨损情况,如磨损严重须立即更换。
检查混凝土活应密封良好,无砂浆渗入水箱。
(4)检查润滑系统工作情况,应看到递进式分油器指示杆来回动作,S 管摆臂轴承位置、搅拌轴轴承位置有润滑油溢出。
(5)检查主油泵吸油滤清器上真空表指示,应在绿色区域内(真空表指示不超过0.035Mpa).(6)检查液压系统是否有漏油、渗油现象。
(7)敲击方式检查混凝土管磨损程度,检查各管路接头产否密封良好二、底盘部分的保养(1)、发动机在首次使用50小时后应更换机油,同时更换机油滤清器和柴油精滤器,并清洗柴油粗滤器及空气滤清器。
以后每250小时更换一次。
平时油位不足需添加时,必须使用符合要求的相同牌号和型号的机油;(2)、泵车工作时,每10小时或每天检查一次机油油位,如欠量应及时注入;(3)取力分动箱齿轮油在泵车使用200小时后应该更换,其后的每次换油按1000小时的间隔(或半年)进行一次,取力分动箱轴承中的黄油,每隔1000小时加注一次;三、泵送部分的保养(1)泵车工作时每8小时检查一次液压油的油质和油位,必要时进行补充和更换,新加入的的液压油必须和油箱中的油牌号一致,泵车出厂时加注的液压油为埃索H46。
一般泵送20000立方混凝土或使用半年应彻底更换一次油,换油时必须清洗油箱,并对各部位油缸进行排油处理;(2)泵车工作时每8小时检查一次润滑油的油位,建议使用00#非极压型半流体锂基脂,在泵送时砼缸连接水箱、S管大小轴承座以及搅拌端座处应有润滑油溢出;(3)泵车在泵送3000方后应调整眼镜板和切割环之间的间隙,如磨损严重须立即更换。
SY7715变速恒频风力发电机组维护与维修手册目录SY7715变速恒频风力发电机组 (1)前言 (1)第一章风力发电机组概述 (3)风力发电机的组成 (3)SY7715主要技术数据 (4)第二章叶片 (7)叶片概述 (7)叶片的技术参数 (8)叶片的检修与维护 (9)2.3.1叶片的清洁 (9)2.3.2叶片噪音 (9)2.3.3雷电损坏 (10)2.3.4雷电损坏的标志 (10)2.3.5叶片的裂纹检测 (10)2.3.6叶片裂纹的修补 (11)2.3.7叶片表面检查 (11)2.3.8排水孔的检查 (11)叶片螺栓的检修与维护 (11)2.4.1新机运行后第一次检查 (11)2.4.2年度例行维护 (11)工具 (12)2.5.1工具清单 (12)2.5.2材料清单 (12)第三章轮毂与变桨系统 (13)变桨系统概述 (13)技术要求 (14)3.2.1设计、计算、制造 (14)3.2.2安装形式 (15)3.2.3主要技术参数 (15)3.2.4变桨减速器的润滑 (16)3.2.5变桨减速器的装配 (16)3.2.6防腐 (16)注意事项 (17)变桨轴承的检修与维护 (18)3.4.1变桨轴承的防腐检查 (19)3.4.2变桨轴承的表面清洁度的检查 (19)3.4.3变桨轴承密封检测 (19)3.4.4变桨轴承齿面检查 (19)3.4.5变桨轴承噪音检测 (19)3.4.6变桨轴承与轮毂连接螺栓的检修 (19)3.4.7变桨轴承润滑系统的检查 (20)变桨驱动装置的检修与维护 (20)3.5.1变桨电机的检修 (20)3.5.2变桨减速机的检修 (22)3.5.3润滑油 (22)轮毂 (23)3.6.1轮毂的检修与维护 (23)3.6.2滑环 (23)其它紧固件的检修 (25)变桨系统维修配套工具统计表 (27)第四章主轴 (28)概述 (28)主轴及组件的检修与维护 (28)4.2.1表面清洁 (29)4.2.2目检防腐 (29)4.2.3主轴承的检修与维护 (30)4.2.4主轴禁固件的检修 (30)主轴维修配套工具统计表 (32)第五章增速箱 (33)概述 (33)5.1.1功能 (33)5.1.2原理 (33)5.1.3技术参数 (34)齿轮箱的运行与维护 (35)5.2.1油位检查 (36)5.2.2泄漏检查 (36)5.2.3冷却与润滑 (36)5.2.4启动与停机 (36)5.2.5维修保养 (37)5.2.6空气滤清器的检查 (37)5.2.7检查齿轮箱噪音 (37)5.2.8检查齿轮箱振动情况 (37)5.2.9检查轮齿啮合及齿面情况 (37)5.2.10传感器的检修 (38)5.2.11检查加热器 (38)5.2.12齿轮润滑油的更换 (38)齿轮箱紧固件的检修 (39)齿轮箱维修配套工具统计表 (40)第六章高速轴刹车系统 (41)概述 (41)6.1.1作用与原理 (41)制动系统检查与维护 (43)6.2.1制动器外表检查与维护 (43)6.2.3检测闸瓦 (43)6.2.4检测压力油 (43)6.2.5检测弹簧包 (43)液压站检查与维护 (44)6.3.1液压过滤器和压力管 (44)6.3.2蓄能器的检修 (44)6.3.3过滤器的更换 (44)6.3.4液压油的更换 (44)拆卸及更换 (44)6.4.1摩擦片的更换 (44)6.4.2更换其他部件 (45)6.4.3更换密封 (46)螺栓力矩检查 (47)高速轴刹车系统维修工具列表 (48)第七章联轴器 (49)概述 (49)7.1.1作用与功能 (49)7.1.2相关图纸及模型 (49)7.1.3技术参数 (50)检修与维护 (50)7.2.1联轴器外表面检查与维护 (51)7.2.2制动盘检测与维护 (51)7.2.3同轴度检测 (52)7.2.4螺栓的检测 (52)零部件的安装与拆卸 (53)联轴器维修工具列表 (56)第八章发电机 (57)概述 (57)发电机的技术参数 (57)运行环境 (59)电机结构 (59)8.4.1轴承及润滑方式 (59)8.4.2集电刷(原装进口SCHUNK)、接地板的使用寿命 (59)8.4.3等值电路参数(欧姆值,折合到定子侧;电阻计算温度75℃) (59)发电机的检修与维护 (60)8.5.1表面涂层维护 (60)8.5.2发电机的安装 (61)8.5.3电气连接及空载运转 (62)8.5.4保护镇定值 (62)8.5.5绝缘电阻 (62)8.5.6电机拆装 (63)8.5.7轴承维护 (63)8.5.9滑环维护 (64)8.5.10清洗集尘器 (64)8.5.11空空冷却器的清洁 (64)8.5.12紧固螺栓的检修 (65)发电机维修工具列表 (67)易损件明细 (67)第九章机舱底架 (68)概述 (68)机舱底架的设计步骤及基本参数 (69)机舱底架的检修与维护 (70)9.3.1表面清洁 (71)9.3.2目检防腐 (71)9.3.3焊缝的检修与维护 (71)9.3.4非紧固件的检修 (71)9.3.5机舱加热器的检修 (71)9.3.6紧固件的检修 (72)机舱底架维修工具列表 (74)第十章偏航系统 (75)概述 (75)10.1.1偏航系统的功能 (75)10.1.2偏航系统组成 (75)10.1.3偏航系统的技术要求及主要技术参数 (76)偏航系统的检查与维护 (77)10.2.1表面检查与维护 (77)10.2.2偏航驱动电机的维修 (78)10.2.3偏航齿轮箱的维修 (78)10.2.4偏航轴承的检修 (79)10.2.5摩擦片及制动器的检修 (80)10.2.6接近开关的检修 (80)10.2.7摩擦盘的检修 (80)10.2.8小齿轮和回转齿圈间隙的调整 (80)10.2.9紧固件的检查与维修 (81)偏航系统维修工具列表 (84)第十一章塔架与基础 (85)概述 (85)11.1.1功能 (85)11.1.2工作环境 (86)11.1.3技术参数 (86)塔筒的检修与维护 (86)11.2.1表面的检修与维护 (87)11.2.2塔门闭锁机构的核查 (87)11.2.3塔筒内零部件的检修 (87)11.3.1法兰连接螺栓检查 (88)11.3.2其他紧固螺栓检查 (89)拆卸与更换 (90)塔架的维护工具列表 (91)第十二章罩体(机舱罩和导流罩) (92)概述 (92)检修与维护 (93)12.2.1表面的检修与维护 (94)12.2.2航空障碍灯的检修与维护 (94)12.2.3风向风速仪的检修与维护 (94)12.2.4避雷针的检修与维护 (94)12.2.5风向风速仪架的维护 (94)12.2.6紧固件的检修与维护 (94)修复 (95)罩体维护工具列表 (96)十三章风力发电机组维护总论 (97)机组常规巡检与故障处理 (97)13.1.1机组常规巡检 (97)13.1.2机组日常故障检查处理 (97)风力发电机组的年度例行维护 (100)运行维护记录 (103)1)风电场运行日志的填写 (103)2) 风力发电机组非常规维护记录单的填写 (104)3)风力发电机组检修工作记录单的填写 (104)4)风力发电机组零部件更换清单的填写 (104)5)风力发电机组油品更换加注记录单 (104)机组的非正常维护 (104)前言本手册包含了三一电气SY7715型风力发电机的维护与维修信息,是对风力发电机组进行维修的技术依据。

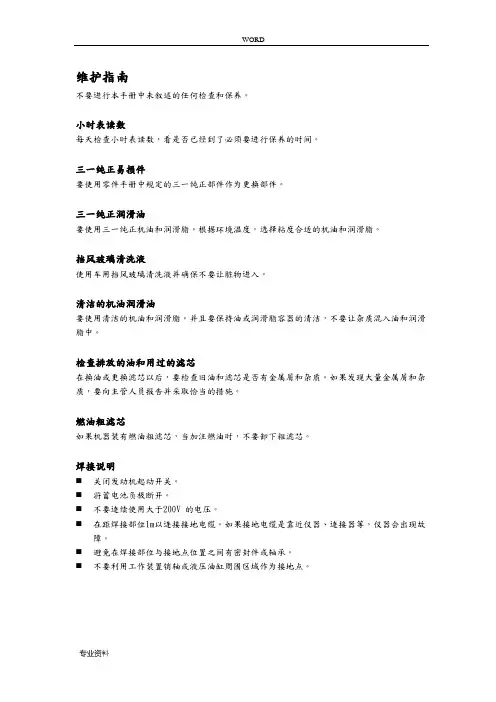

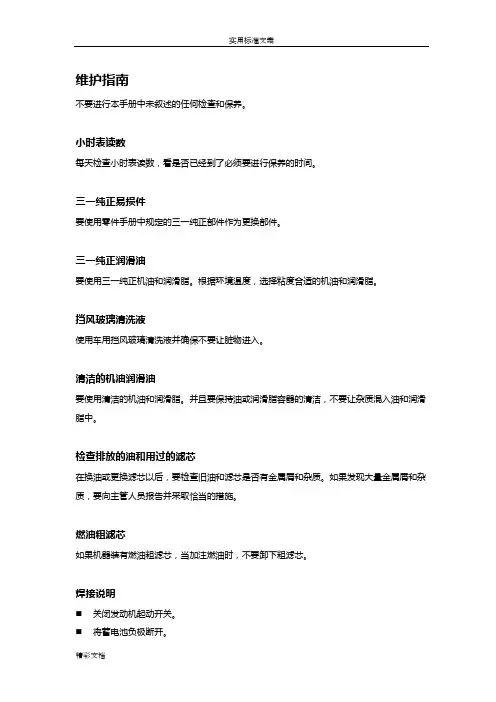

维护指南不要进行本手册中未叙述的任何检查和保养。
小时表读数每天检查小时表读数,看是否已经到了必须要进行保养的时间。
三一纯正易损件要使用零件手册中规定的三一纯正部件作为更换部件。
三一纯正润滑油要使用三一纯正机油和润滑脂。
根据环境温度,选择粘度合适的机油和润滑脂。
挡风玻璃清洗液使用车用挡风玻璃清洗液并确保不要让脏物进入。
清洁的机油润滑油要使用清洁的机油和润滑脂。
并且要保持油或润滑脂容器的清洁,不要让杂质混入油和润滑脂中。
检查排放的油和用过的滤芯在换油或更换滤芯以后,要检查旧油和滤芯是否有金属屑和杂质。
如果发现大量金属屑和杂质,要向主管人员报告并采取恰当的措施。
燃油粗滤芯如果机器装有燃油粗滤芯,当加注燃油时,不要卸下粗滤芯。
焊接说明⏹关闭发动机起动开关。
⏹将蓄电池负极断开。
⏹不要连续使用大于200V 的电压。
⏹在距焊接部位1m以内连接接地电缆。
如果接地电缆是靠近仪器、连接器等,仪器会出现故障。
⏹避免在焊接部位与接地点位置之间有密封件或轴承。
⏹不要利用工作装置销轴或液压油缸周围区域作为接地点。
防止把东西掉到机器内部⏹当打开检查窗或油箱注口进行检查时,注意不要把螺母、螺栓或工具掉到机器内部。
如果这些东西掉入机器,会造成机器的损坏和故障并导致事故。
如果某种东西掉入机器,要马上将它取出。
⏹衣服口袋里不要装不必要的东西,只能装些进行检查所必需的东西。
灰尘多的工作场地当在灰尘多的工作场地作业时,要按下列步骤去做:1.空气滤清器上的空滤堵塞报警器报警时,要及时地清洁滤清器滤芯。
2.频繁清洁散热器芯以避免堵塞。
3.频繁地清洁和更换燃油滤芯。
4.清洁电气部件,特别是起动马达和交流发电机以避免堆积灰尘。
5.当检查或换油时,要把机器移到没有尘土的地方以防止灰尘进入油中。
避免混用润滑油不要把不同牌号的油混在一起。
如果需要添加不同牌号的,要将旧油排净,用新牌号的油更换。
液压软管的安装⏹当在有O形圈或密封垫密封的部位拆卸零件时,要清洁安装表面并用新零件更换。

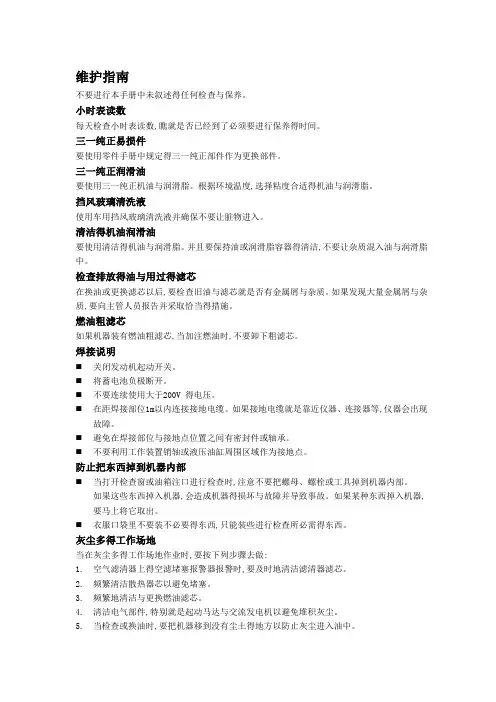

维护指南不要进行本手册中未叙述得任何检查与保养。
小时表读数每天检查小时表读数,瞧就是否已经到了必须要进行保养得时间。
三一纯正易损件要使用零件手册中规定得三一纯正部件作为更换部件。
三一纯正润滑油要使用三一纯正机油与润滑脂。
根据环境温度,选择粘度合适得机油与润滑脂。
挡风玻璃清洗液使用车用挡风玻璃清洗液并确保不要让脏物进入。
清洁得机油润滑油要使用清洁得机油与润滑脂。
并且要保持油或润滑脂容器得清洁,不要让杂质混入油与润滑脂中。
检查排放得油与用过得滤芯在换油或更换滤芯以后,要检查旧油与滤芯就是否有金属屑与杂质。
如果发现大量金属屑与杂质,要向主管人员报告并采取恰当得措施。
燃油粗滤芯如果机器装有燃油粗滤芯,当加注燃油时,不要卸下粗滤芯。
焊接说明关闭发动机起动开关。
将蓄电池负极断开。
不要连续使用大于200V得电压。
在距焊接部位lm以内连接接地电缆。
如果接地电缆就是靠近仪器、连接器等,仪器会出现故障。
避免在焊接部位与接地点位置之间有密封件或轴承。
不要利用工作装置销轴或液压油缸周围区域作为接地点。
防止把东西掉到机器内部当打开检查窗或油箱注口进行检查时,注意不要把螺母、螺栓或工具掉到机器内部。
如果这些东西掉入机器,会造成机器得损坏与故障并导致事故。
如果某种东西掉入机器要马上将它取出。
衣服口袋里不要装不必要得东西,只能装些进行检查所必需得东西。
灰尘多得工作场土也当在灰尘多得工作场地作业时,要按下列步骤去做:空气滤清器上得空滤堵塞报警器报警时,要及时地清洁滤清器滤芯。
频繁清洁散热器芯以避免堵塞。
频繁地清洁与更换燃油滤芯。
清洁电气部件,待别就是起动马达与交流发电机以避免堆积灰尘。
当检查或换油时,要把机器移到没有尘土得地方以防止灰尘进入油中。
1.2.3.4.避免混用润滑油不要把不同牌号得油混在一起。
如果需要添加不同牌号得,要将旧油排净,用新牌号得油更换。
液压软管得安装当在有0形圈或密封垫密封得部位拆卸零件时,要清洁安装表面并用新零件更换。
三一混凝土输送泵车定期保养手册
三一混凝土输送泵车定期保养手册
三一重工股份有限公司
目录
三一混凝土输送泵车维修及配件选购注意事项 (1)
定期检查表 (2)
设备检查履历 (17)
注意:请您随泵车妥善保存本手册,如果遗失本手册,请立即与我们当地服务人员联系。
三一混凝土输送泵车维修及配件选购注意事项
1欢迎您使用三一重工混凝土输送泵车,并对您在工作中的大力协作表示衷心地感谢。
2 本手册敬告广大客户,混凝土输送泵车应使用三一重工提供的配件进行维修,凡是使用非三一重工提供的配件而引起设备的损坏及性能下降等设备故障,即使在保修期内,我公司将不承担保修责任。
3 严禁未经三一重工书面授权擅自对泵车结构及系统进行更改,包括更改安全压力、运行速度设定;改用大直径输送管或增加输送管壁厚;更改控制程序或线路;对臂架及支腿的更改等等,否则由此引起的后果本公司概不负责。
4三一重工本着“一切为了客户”的理念,以一流的技术和装备为您提供优质快捷的服务,当您的设备需要服务
时,请拨打三一重工服务热线:4008 87 8318(客户设备故障受理电话)、4008 87 9318(客户服务投诉电话),我们会为您排忧解难。
5当您的设备泵送时间达到本手册的规定时间,请您及时拨打三一重工服务热线并按照手册标准保养。
每次保养完毕请您签字确认,并保存好有三一服务工程师签名的记录表,双方签字的检查记录表是您的保修依据,否则我公司将不承担保修责任。
定期检查表
泵车运行50、250、500、1000、1500、2000小时,请拨打三一重工服务热线:4008 87 8318,我们将对您的泵车进行检查,并指导您进行相关保养。
第一联:三一重工
联
※50小时检查内
第二联:客户
联
※50小时检查内
第三联:检查人员
联
※50小时检查内
第一联:三一重工
联
※250小时检查内
第二联:客户
联
※250小时检查内
第三联:检查人员
联
※250小时检查内
第一联:三一重工
联
※500小时检查内
第二联:客户
联
※500小时检查内
第三联:检查人员
联
※500小时检查内
第
一
联
:
三
一
重
工
联
※1000小时检查内
第
二
联
:
客
户
联
※1000小时检查内
第
三
联
:
※1000小时检查内
第
※1500小时检查内
※1500小时检查内
第三联:检查人员
联
※1500小时检查内
第一联:三一重工
联
※2000小时检查内
第二联:客户
联
※2000小时检查内
第三联:检查人员
联
※ 2000小时检查内
※ 每十天
检查内容
※ 每十天
检查内容
※每十天检查内容
设备检查履历表(1)
设备检查履历表(2)。
