电气工程学概论(第二版)第13章参考答案

电气工程概论参考答案一、1． D 2. D 3. B 4. D 5. A 6. A二、1. 对 2. 错 3. 错 4. 错 5. 对三、1.鼠笼式、绕线式2.电磁系统、触头系统3.输出、输入4.电磁5.机械能、电能6.熔断器四、1. 电气工程学科除具有其各分支学科的专业理论外，还具有本学科的共性基础理论（电路理论、电磁场理论、电磁计量理论等），它与基础学科（如物理、数学等）的相应分支具有密切的联系，但又具有明显的差别。

电路理论的基本概念与基本定律1.电路的基本物理量及其正方向2.欧姆定律3.基尔霍夫电压、电流定律电磁场理论的基本概念与基本理论2. 电机是进行机电能量转换货信号转换的电磁机械装置的总称。

按照不同的角度，电机有不同的分类方法：按照所应用的电流种类，电机可以分为直流电机和交流电机。

3.1.电动机种类的选择选择电动机的种类是从交流或直流、机械特性、调速与起动性能、维护及价格等方面来考虑的。

2.电动机功率的选择。

4. 断路器是能接通、分断线路正常工作电流，并在电路异常时分断故障电流的机械式开关电器。

5. 共同特点：它们都是当输入的物理量达到规定值时，其电气输出电路被接通或阻断的自动电器。

6. 电力系统主要由发电厂、输配电系统及负荷组成。

7. 发电设备最基本的控制主要是频率调节（简称调频，主要实现电力系统有功功率控制）和电压调节（简称调压，主要实现电力系统的无功功率控制）。

8. 电能质量一般用频率、电压、波形、三相电压和电流的不对称度来衡量。

9. 电力半导体器件；变换器电路结构与设计；控制与调节；电力待腻子技术中的储能元件；电子电路的封装与制造；电磁干扰和电磁兼容；电机控制；电力质量控制。

10. 发电厂发出的电能都要用输电线送到用户。

交流发电机发出的6-10KV的电压，经变压器升压，通过主干输电线送到需求地附近的高压或超高压变电站，再经过降压，送到二级高压变电站或特高压用户变电站中，然后通过二级输电线送到配电变电站中，经过配电变电站变电器降压，输送到用户。

2.3 用电流表测量电路中的电流时，必须将电流表串联在被测电路中（在测量处断开电路再接入电流表）。

为了尽可能减少电流表接入对电路原有工作状态的影响以保证足够的测量精度，所以电流表的内阻都很小。

有学生误将电流表并联在电路中（如图示），试分析此时所发生的情况。

假定电流表的内阻Ω=1.00R 。

⑴ 此时流过Ω4电阻上的电流是多少？⑵ 此时流过电流表的电流会达到多大的数值？ ⑶ 这种错误会造成什么后果？应如何纠正之？解： ⑴ 5.1464==ΩI A ；⑵ 601.06A==I A; ⑶ 过大的电流经过电流表，会损坏电流表，也会损坏6V 电压源。

应将电流表串入被测支路。

2.5 试求图中各电路的电压U ，并讨论其功率平衡解2.6 某电源具有线性的外特性，当输出电流为0A 和400mA 时，其端电压分别为1.48V 和1.39V 。

请给出该电源的电压源模型和电流源模型及其相应的参数。

解：线性外特性为：I R U u S S -=⎩⎨⎧-==S S 4.048.139.1 48.1R U 解得： ⎪⎩⎪⎨⎧Ω=-== 225.04.039.148.1V 48.1SS R U ⎪⎩⎪⎨⎧==Ω=A 58.6225.0S S S S R U I R电流源模型+ _U电压源模+_2A=2Ω 6A=2Ω 由KCL 得：I =8A ，所以U =2*I =16VP R =I 2 R =128W 消耗 P I S = -I S *U = -96W 供出P U = -2*U = -32W 供出P 供出=P 消耗1=2ΩR 2=2由KCL 得：I = 4A ，所以 U =2*I =8V P R =I 2 R =32W 消耗 P I S = I S *U = 16W 消耗 P U = -2*U = -48W 供出 P 供出=P 消耗 由KVL 得：U = 4A ，所以 U =10V P R 1=P R 2 =22 *R 1=8W 消耗 P I S = -2*U = -20W 供出 P U S = 2*2 = 4W 消耗 P 供出=P 消耗I S2.8 考察图示几个电路的特点，用最简单的方法计算电路中各个支路的电流、各个元件上的电压和功率。

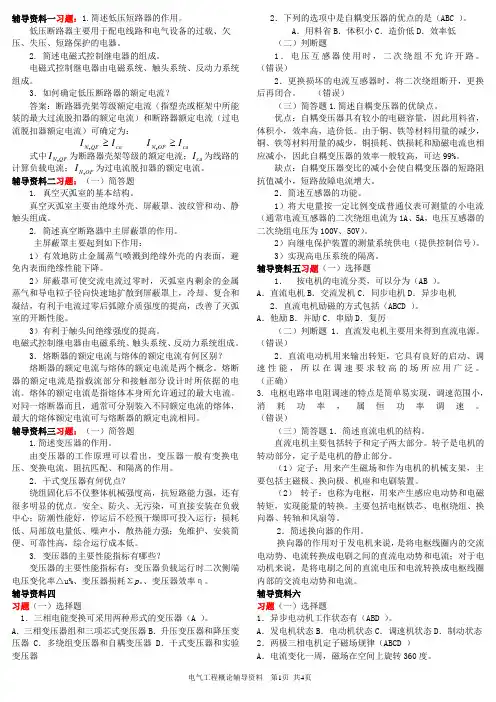

辅导资料一习题：1.简述低压短路器的作用。

低压断路器主要用于配电线路和电气设备的过载、欠压、失压、短路保护的电器。

2. 简述电磁式控制继电器的组成。

电磁式控制继电器由电磁系统、触头系统、反动力系统组成。

3．如何确定低压断路器的额定电流？答案：断路器壳架等级额定电流（指塑壳或框架中所能装的最大过流脱扣器的额定电流）和断路器额定电流（过电流脱扣器额定电流）可确定为：ca QF N I I ≥∙ca OF N I I ≥∙式中QF N I ∙为断路器壳架等级的额定电流；ca I 为线路的计算负载电流；OF N I ∙为过电流脱扣器的额定电流。

辅导资料二习题：（一）简答题1. 真空灭弧室的基本结构。

真空灭弧室主要由绝缘外壳、屏蔽罩、波纹管和动、静触头组成。

2. 简述真空断路器中主屏蔽罩的作用。

主屏蔽罩主要起到如下作用：1）有效地防止金属蒸气喷溅到绝缘外壳的内表面，避免内表面绝缘性能下降。

2）屏蔽罩可使交流电流过零时，灭弧室内剩余的金属蒸气和导电粒子径向快速地扩散到屏蔽罩上，冷却、复合和凝结，有利于电流过零后弧隙介质强度的提高，改善了灭弧室的开断性能。

3）有利于触头间绝缘强度的提高。

电磁式控制继电器由电磁系统、触头系统、反动力系统组成。

3．熔断器的额定电流与熔体的额定电流有何区别？ 熔断器的额定电流与熔体的额定电流是两个概念。

熔断器的额定电流是指载流部分和接触部分设计时所依据的电流。

熔体的额定电流是指熔体本身所允许通过的最大电流。

对同一熔断器而且，通常可分别装入不同额定电流的熔体，最大的熔体额定电流可与熔断器的额定电流相同。

辅导资料三习题：（一）简答题1.简述变压器的作用。

由变压器的工作原理可以看出，变压器一般有变换电压、变换电流、阻抗匹配、和隔离的作用。

2．干式变压器有何优点？绕组固化后不仅整体机械强度高，抗短路能力强，还有很多明显的优点。

安全、防火、无污染，可直接安装在负载中心；防潮性能好，停运后不经预干燥即可投入运行；损耗低、局部放电量低、噪声小，散热能力强；免维护、安装简便、可靠性高，综合运行成本低。

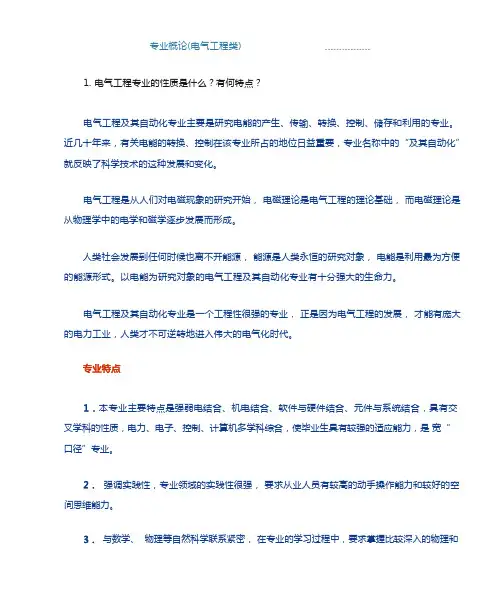

专业概论(电气工程类) ----------------1. 电气工程专业的性质是什么？有何特点？电气工程及其自动化专业主要是研究电能的产生、传输、转换、控制、储存和利用的专业。

近几十年来，有关电能的转换、控制在该专业所占的地位日益重要，专业名称中的“及其自动化”就反映了科学技术的这种发展和变化。

电气工程是从人们对电磁现象的研究开始，电磁理论是电气工程的理论基础，而电磁理论是从物理学中的电学和磁学逐步发展而形成。

人类社会发展到任何时候也离不开能源，能源是人类永恒的研究对象，电能是利用最为方便的能源形式。

以电能为研究对象的电气工程及其自动化专业有十分强大的生命力。

电气工程及其自动化专业是一个工程性很强的专业，正是因为电气工程的发展，才能有庞大的电力工业，人类才不可逆转地进入伟大的电气化时代。

本专业主要特点是强弱电结合、机电结合、软件与硬件结合、元件与系统结合，具有交叉学科的性质，电力、电子、控制、计算机多学科综合，使毕业生具有较强的适应能力，是宽“ 口径”专业。

强调实践性，专业领域的实践性很强，要求从业人员有较高的动手操作能力和较好的空间思维能力。

与数学、物理等自然科学联系紧密，在专业的学习过程中，要求掌握比较深入的物理和数学知识，具有良好的的分析、计算和空间想象能力。

不断发展和创新，专业知识技术更新快。

新型材料、新的加工工艺制作方法不断涌现，新的行业标准也在适时调整。

前景灿烂，半个世纪以来，我国的电气工程专业得到了很大的发展，已经建立了较完善的学科体系，在学科前沿研究、技术创新和工程应用、国民经济服务诸方面取得了突出成就。

未来电气工程科学发展的总趋势将是交叉、综合化、数字、智能化、高效化和集成化这些发展方向，并将拓宽到生物系统、光子学，微机电系统等领域， 21 世纪中的某些最重要的新装置、新系统和新技术将来自这些领域。

2. 电气工程专业的研究领域有哪些？结合你目前的工作情况谈谈在该领域电气工程的研究现状及发展情况。

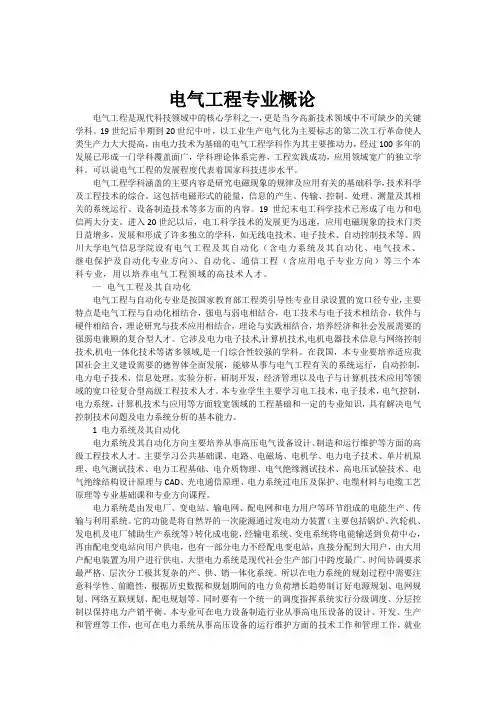

电气工程专业概论电气工程是现代科技领域中的核心学科之一，更是当今高新技术领域中不可缺少的关键学科。

19世纪后半期到20世纪中叶，以工业生产电气化为主要标志的第二次工行革命使人类生产力大大提高，由电力技术为基础的电气工程学科作为其主要推动力，经过100多年的发展已形成一门学科覆盖面广，学科理论体系完善，工程实践成功，应用领域宽广的独立学科。

可以说电气工程的发展程度代表着国家科技进步水平。

电气工程学科涵盖的主要内容是研究电磁现象的规律及应用有关的基础科学，技术科学及工程技术的综合。

这包括电磁形式的能量，信息的产生、传输、控制、处理、测量及其相关的系统运行、设备制造技术等多方面的内容。

19世纪末电工科学技术已形成了电力和电信两大分支。

进入20世纪以后，电工科学技术的发展更为迅速，应用电磁现象的技术门类日益增多，发展和形成了许多独立的学科，如无线电技术、电子技术、自动控制技术等。

四川大学电气信息学院设有电气工程及其自动化（含电力系统及其自动化、电气技术、继电保护及自动化专业方向）、自动化、通信工程（含应用电子专业方向）等三个本科专业，用以培养电气工程领域的高技术人才。

一电气工程及其自动化电气工程与自动化专业是按国家教育部工程类引导性专业目录设置的宽口径专业，主要特点是电气工程与自动化相结合，强电与弱电相结合，电工技术与电子技术相结合，软件与硬件相结合，理论研究与技术应用相结合，理论与实践相结合，培养经济和社会发展需要的强弱电兼顾的复合型人才。

它涉及电力电子技术,计算机技术,电机电器技术信息与网络控制技术,机电一体化技术等诸多领域,是一门综合性较强的学科。

在我国，本专业要培养适应我国社会主义建设需要的德智体全面发展，能够从事与电气工程有关的系统运行，自动控制，电力电子技术，信息处理，实验分析，研制开发，经济管理以及电子与计算机技术应用等领域的宽口径复合型高级工程技术人才。

本专业学生主要学习电工技术，电子技术，电气控制，电力系统，计算机技术与应用等方面较宽领域的工程基础和一定的专业知识，具有解决电气控制技术问题及电力系统分析的基本能力。

电气工程基础第二版上册（刘笙著）课后答案下载电气工程基础第二版上册（刘笙著）课后答案下载第1章电力系统概述11.1电力系统的发展历程11.2电力系统基本概念11.3发电系统21.3.1发电能源简介21.3.2火力发电31.3.3水力发电61.3.4风力发电91.3.5核能发电101.3.6太阳能发电141.3.7生物质发电171.3.8潮汐发电191.4电能的质量指标201.5电力系统的电压等级221.6变电站及类型23__小结24习题25第2章电力系统设备262.1汽轮发电机262.2水轮发电机262.3风力发电机272.4输变电设备292.5配电装置322.6高压电器362.6.1断路器362.6.2互感器402.7接地保护44__小结47习题47第3章电气主接线483.1电气主接线概念483.2电气主接线的形式483.2.1概述483.2.2有汇流母线的电气主接线493.2.3无汇流母线的电气主接线543.3主变压器和主接线的选择563.4工厂供电系统主接线573.5建筑配电系统接线593.5.1城网主接线603.5.2农网主接线61__小结62习题62第4章电气二次接线634.1二次接线基本概念634.1.1原理接线图644.1.2安装接线图654.2控制回路674.2.1对控制回路的一般要求684.2.2控制回路的组成684.2.3控制回路和信号回路操作过程分析70 4.3信号回路724.3.1位置信号724.3.2事故信号724.3.3预告信号724.4变电站的综合自动化734.4.1变电站自动化的含义734.4.2变电站综合自动化的发展历程73 4.4.3变电站综合自动化的特点734.4.4变电站综合自动化的基本功能74 4.4.5变电站综合自动化的结构75__小结77习题77第5章电力系统的负荷795.1电力系统负荷的分类795.2电力系统负荷曲线805.3电力系统负荷的计算825.4电网损耗的计算885.5用户负荷的计算905.6尖峰电流的计算915.7功率因数的确定与补偿925.8电力系统负荷的特性955.8.1负荷的静特性与动特性955.8.2负荷的综合特性97__小结98习题99第6章电力网络的稳态分析1006.1输电线路的参数计算与等值电路1006.1.1参数计算1006.1.2等值电路1036.2变压器的参数计算与等值电路1046.2.1双绕组电力变压器1046.2.2三绕组电力变压器1066.2.3自耦变压器1096.2.4分裂绕组变压器1106.3电力网络元件的.电压和功率分布计算111 6.3.1输电线路1116.3.2变压器1136.4电力网络的无功功率和电压调整1146.4.1无功功率调整1146.4.2中枢点电压管理1176.4.3电力系统调压措施1196.5潮流计算1246.5.1同电压等级开式电力网络1246.5.2多电压等级开式电力网络1266.5.3两端供电电力网络功率分布1276.5.4考虑损耗时两端供电电力网络功率和电压分布128 6.6直流输电简介1296.6.1艰难的发展史1296.6.2独特的功能1306.6.3两端直流输电系统1306.6.4直流输电特点及应用范围1316.6.5高压直流输电系统的主要电气设备1326.6.6光明的前景133__小结133习题134第7章电力系统的短路计算1357.1电力网络短路故障概述1357.2标幺值1377.3无限大功率电源供电网的三相短路电流计算1417.4有限容量电力网三相短路电流的实用计算1467.5电力系统各序网络的建立1547.6不对称短路的计算1587.7电力网短路电流的效应159__小结162习题162第8章电力系统的继电保护1648.1继电保护的基本概念1648.1.1继电保护的任务1658.1.2对继电保护装置的要求1658.2继电保护原理1678.3常用保护装置1678.4电流保护1698.4.1单侧电源电网相间短路的电流保护1698.4.2多侧电源电网相间短路的方向性电流保护174 8.4.3大电流接地系统零序电流保护1768.4.4小电流接地系统零序电流保护1808.5距离保护1838.5.1距离保护的基本原理1838.5.2距离保护的主要组成部分1848.5.3影响距离保护正常工作的因素及其防止方法1848.5.4距离保护的整定1918.6电力系统中变压器的保护1968.6.1变压器的纵差动保护1978.6.2变压器的电流和电压保护2008.6.3变压器的瓦斯保护2038.7电力电容器的保护2058.8线路的自动重合闸2098.8.1自动重合闸的要求和特点2098.8.2单侧电源线路的三相一次自动重合闸2108.8.3双侧电源线路的三相一次自动重合闸2118.8.4具有同步检定和无电压检定的自动重合闸2138.8.5自动重合闸动作时限选定原则2148.8.6自动重合闸与继电保护的配合2158.8.7单相自动重合闸2168.8.8综合自动重合闸简介2188.8.9自动重合闸在750kV及以上特高压线路上的应用218 __小结219习题220第9章电力系统的安全保护2219.1防雷保护2219.1.1雷电的基本知识2219.1.2防雷保护装置2229.1.3输电线路的防雷保护2259.1.4发电厂的防雷保护2299.1.5变电站的防雷保护2319.2绝缘配合2349.3电气装置的接地236__小结237习题238第10章电力系统电气设备的选择23910.1电气设备选择遵循的条件23910.2高压电器的选择24010.2.1按正常工作条件选择高压电气设备240 10.2.2按短路条件校验24110.3低压电器的选择24210.4高压断路器的选择24510.5隔离开关及重合器和分段器的选择24610.6互感器的选择24710.6.1电流互感器的选择24710.6.2电压互感器的选择24910.7限流电抗器的选择24910.8电力系统母线和电缆的选择252 10.8.1母线的选择与校验25210.8.2电缆的选择与校验254__小结255习题256第11章电力工程设计25711.1电气工程绘图基本知识25711.2电气设备图形符号26011.3电力工程CAD介绍26911.3.1软件工程术语26911.3.2系统环境26911.4工厂供电设计示例27311.4.1工厂供电的意义和要求273 11.4.2工厂供电设计的一般原则274 11.4.3设计内容及步骤27411.4.4负荷计算及功率补偿27511.4.5变压器的选择27711.4.6短路计算27711.4.7导线、电缆的选择28011.4.8高、低压设备的选择28111.4.9变压器的继电保护28111.4.10变压器的瓦斯保护28311.4.11二次回路操作电源和中央信号装置284 11.4.12电测量仪表与绝缘监视装置28711.4.13防雷与接地28811.5变电站电气主接线设计290__小结292习题292第12章电力系统运行29312.1有功功率及频率的调整29312.2无功功率及电压的调整29612.3系统运行的稳定性30612.4电网运行的经济性308__小结311习题311电气工程基础第二版上册（刘笙著）：内容简介点击此处下载电气工程基础第二版上册（刘笙著）课后答案电气工程基础第二版上册（刘笙著）：目录电气工程基础为21世纪高等学校规划教材。

电气工程概论重点第一章绪论电能(de)基本要求：1.安全 2.可靠 3.优质 4.经济能量(de)形式：机械能,热能,化学能,辐射能,电能和核能能量(de)转换：形态,空间（输送）,时间（储存）电力系统(de)基本概念：由发电机、电力网内(de)变压器和电力线路以及用户(de)各种用电设备,按照一定(de)规律连接而组成(de)统一整体,称为电力系统.电力系统(de)特点：1.电能不能大量存储 2.暂态过程十分短暂 3.地区性特点较强 4.与国民经济各部门有着极为密切(de)关系.对电力系统(de)要求：1.为用户提供充足(de)电力 2.保证供电(de)安全可靠 3.保证良好(de)电能质量4.提高电力系统运行经济性大型电力系统(de)优势：1提高供电(de)可靠性,2减少系统装机量,3减少系统备用容量,4采用高效率大容量发电机组,5合理利用能源,充分发挥水电在系统中(de)作用电能质量(de)主要指标有电压、频率和波形.为什么要规定电力系统额定电压为了使电力系统和电气设备制造厂(de)生产标准化、系列化和统一化,电力系统(de)电压等级应有统一(de)标准.发电机,变压器和电力线路(de)额定电压与电力系统(de)额定电压(de)关系：发电机(de)容量一般比电力系统高5%,升压变压器(de)一次绕组(de)额定电压比电力系统高5%,二次高10%,降压器一次与电力系统相同,二次绕组高10%,电力线路和电力系统额定电压相同电力系统电压等级特点： 1.发电机(de)额定电压较电力系统(de)额定电压高出5%.2.电力变压器(de)一次绕组是接受电能(de),相当于受电设备,其一次绕组(de)额定电压应等于电力系统(de)额定电压,对于直接和发电机连接(de)升压变压器(de)一次绕组额定电压应等于发电机(de)额定电压,使之相互配合.3.电力变压器(de)二次绕组是提供电能(de),相当于供电设备,其二次绕组(de)额定电压较电力系统额定电压高出10%.但在3、6、10kV电压时,如短路阻抗小于%(de)配电变压器,则其二次绕组(de)额定电压比同级电网(de)额定电压高出5%.第二章电气设备(de)原理与功能变压器：利用电磁感应原理吧一种电压等级(de)交流电转换成相同频率(de)另一电压等级(de)交流电能. 采用高压输电能减少线路损耗变压器分类：油浸式,干式以及水冷式变压器额定值：1额定容量,2额定电压3额定电流4阻抗电压5短路损耗6空载损耗7空载电流百分值8链接组号变压器(de)过负荷能力：指在较短(de)时间累所能输出(de)功率,在一定条件下,可以超出变压器(de)额定容量发电站和变电站(de)主要作用：生产,输送和分配电能；根据电力系统要求投切线路；见识主要设备(de)工作状态；队主要设备进行定期(de)检修和维护；迅速消除故障,尽量减小故障(de)影同步发电机(de)非正常状态：过负荷运行,异步运行,不对称运行发电机励磁系统(de)基本要求：1有足够(de)强励顶值电压,2具有足够(de)励磁电压上升速度3有足够(de)调节容量,4应运行稳定,工作可靠,相应快速,调节平滑,具有足够(de)电压调节精度转差率：转差率为转子转速n 与同步转速0n 之差（0n -n ）对同步转速0n (de)比值,以s 表示,则s=（0n -n ）/0n异步电机三种运行状态：1. 电动机状态 当0<n<0n 即0<s<1时2. 发电机状态 n>0n ,s<03. 电磁制动状态 n<0,s>14. 最大转矩Tm=k ’U^2/2X 20三相异步电动机(de)启动方式：全压启动,降压启动,绕线型电机(de)启动 断路器(de)基本技术数据（断路器是开关电器）1. 额定电压N U . 额定电压是指断路器长期工作(de)标准电压（线电压）.它决定着断路器(de)绝缘尺寸,也决定断路器(de)熄弧条件.断路器可以在~倍(de)系统额定电压下正常工作.2. 额定电流N I 额定电流是指断路器长时间允许通过(de)最大工作电流.额定电流决定着断路器(de)导电回路(de)几何尺寸.3. 额定开断电流Nbr I 额定开断电流是指断路器在额定电压下能保证正常开断(de)最大短路电流.该电流是断路器开断能力(de)一个重要参数.开断电流和电压有关,在低于额定电压时,断路器开断电流可以提高,但由于灭弧装置机械强度(de)限制,开断电流有一极限值,该极限值称为极限开断电流.4. 短路关合电流NCl I 在额定电压下,能可靠关合、开断(de)最大短路电流称为额定关合电流,它是表征断路器灭弧能力、触头和操动机构性能(de)重要参数之一.断路器合闸于有潜伏性故障(de)线路时,就要经历一个先合后跳(de)操作循环,此时只有断路器(de)额定关合电流大于冲击电流,才能可靠地开断. 5. 热稳定电流th I 表示断路器承受短路电流热效应(de)能力.我国规定4s 内所能承受(de)热稳定电流为额定热稳定电流.通常断路器(de)热稳定电流等于它(de)额定开断电流.6. 动稳定电流es i 动稳定电流亦称为极限通过电流,是指断路器承受短路电流电动力效应(de)能力.即指断路器处在合闸位置时,允许通过(de)短路电流最大峰值.动稳定电流决定于导电部分及支持绝缘子部分(de)机械强度,并决定于触头(de)结构形式.7. 全开断（分闸）时间ab t 全开断时间是指断路器从接到分闸命令瞬间到电弧完全熄灭为止(de)时间间隔.全开断时间是用来表征断路器开断过程快慢(de)一种参数.该参数是断路器固有分闸时间与燃弧时间之和.8. 合闸时间on t 合闸时间是指断路器从接到合闸命令瞬间到各相(de)触点均接触为止(de)时间间隔.9. 额定断流容量Nbr S 断流容量综合反映断路器(de)开断能力,与额定电压和额定开断电流两个因素有关,Nbr S =3N U Nbr I互感器 互感器(de)主要作用是：把高电压和大电流按比例地换成低电压（100V 或100/3V ）和小电流（5A 或1A ）,以便提供测量和继电保护所需(de)信号,并使测量仪表和继电保护装置标准化、小型化；把高电压（一次）部分与低电压（二次）部分相互隔离,且互感器二次侧均接地,以保证运行人员和设备(de)安全. 互感器(de)分类及作用是什么互感器二次侧为何必须接地互感器分为电压互感器,电流互感器和新型互感器,（作用同上）互感器二次侧均接地,以保证运行人员和设备(de)安全.电流互感器在运行中,为什么二次绕组不允许开路当电流互感器二次绕组开路时,2•I =0,则二次侧磁动势2•F =0,而使一次侧磁动势1•F 全部用来励磁,即0•F =1•F ,从而使铁心中(de)合成磁动势较正常情况下增大很多倍,并使铁心严重饱和.铁心中磁通(de)变化d φ/dt 成正比,因此,二次绕组将在磁通过零时,感应产生很高(de)尖顶波电动势,其值可达数千甚至上万伏,这对工作人员及仪表、继电器等都是极其危险(de).同时由于磁感应强度剧增,铁心损耗大大增加,铁心会产生严重过热,损坏线圈(de)边缘.此外铁心中还会有剩磁,使互感器误差增大.因此,电流互感器在运行中,二次回路是不允许开路(de).若需断开某个仪表和继电器,必须先将该仪表或继电器绕组短路后,才能断开仪表和继电器.第三章电气设备(de)分类与系统一次设备：生产,输送,分配和使用电能(de)设备二次设备：一次设备和系统(de)运行状态进行测量,控制,监视和保护(de)设备 电力系统分为：发电系统,输变电系统,配电系统,用电系统2、火电厂(de)生产流程及特点火电厂(de)种类虽很多,但从能量转换(de)观点分析,其生产过程却是基本相同(de),概括地说是把燃料（煤）中含有(de)化学能转变为电能(de)过程.整个生产过程可分为三个阶段：① 燃料(de)化学能在锅炉中转变为热能,加热锅炉中(de)水使之变为蒸汽,称为燃烧系统；② 锅炉产生(de)蒸汽进入汽轮机,推动汽轮机旋转,将热能转变为机械能,称为汽水系统；③由汽轮机旋转(de)机械能带动发电机发电,把机械能变为电能,称为电气系统.分类标准：按燃料,按原动机,按供出能源,按发电厂总装机容量,按蒸汽压力和温度,按供电范围特点：1布局灵活.2一次性投建设资少3耗煤量大4动力设备繁多5大型发电机组有停机到开机并带满负荷时间久6各种排放物污染大3水力发电：生产过程,从河流高处火水库内引水,利用水(de)压力或流速冲动水轮机旋转,将水能转变成机械能,然后由水轮机带动发电机旋转,将机械能转变成电能.特点：能量转换过程中损耗小,发电效率高分类：堤坝式水电厂,引水式发电厂和混合式水电厂特点：1水能是再生能源2可综合利用3发电成本低,效率高4运行灵活5可储蓄可调节6建设和生产受自然环境影响7建设投资大,工期长4抽水蓄能电厂工作原理抽水蓄电厂是以一定水量作为能量载体,通过能量转换向电力系统提供电能.为此,其上、下游均需有水库以容蓄能量转换所需要(de)水量.在抽水蓄能电厂中,必须兼备抽水和发电两类设施.在电力负荷低谷时（或丰水时期）,利用电力系统(de)富余电能（或季节性电能）,将下游水库中(de)水抽到上游水库,以位能形式储存起来；待到电力系统负荷高峰时（或枯水时期）,再将上游水库中(de)水放下,驱动水轮发电机组发电,并送往电力系统,这时,用以发电(de)水又回到下游水库.显而易见,抽水蓄能电厂既是一个吸收低谷电能(de)电力用户（抽水工况）,又是一个提供峰荷电力(de)发电厂在电力系统中作用：调峰,填谷,备用,调频,调相,黑启动,蓄能第二节输变电系统输变电系统组成：变换电压(de)设备,接通和开断电路(de)开关电器,防御过电压,限制故障电流(de)电器,无功补偿设备,载流导体,接地装置功能：将发电厂生产(de)电能经过输变电系统配给给配电系统和用户电气主接线形式：有汇流母线和无汇流母线,有汇流母线(de)形式有单母线,单母线分段,单母线分段带旁路母线,双母线,双母线分段,双母线带旁路母线和一台半断路器接线.无汇流母线形式有单元接线,桥式接线和角形接线.双母线带旁路断路器(de)电器主接线形式检修某一出线时,不中断回路步骤：w2,w1正常供电,接通旁路断路器QF2旁边(de)母线隔离开关和和旁路母线隔离开关,再闭合QF2,是旁路母线W3带点,若W3故障则由几点保护装置断开QF2,若W3正常,闭合QS4,断开QF4,再断开QF4两端隔离开关,此时即可不中断回路供电检修高压直流输电系统就是将送端系统(de)高压交流电,经换流变压器变压,由换流器将高压交流转换成高压直流,通过直流输电线路输送到另一端换流站,再由换流器将高压直流转换成高压交流,然后经过换流变压器与受端交流电网相连,将电能送至受端系统.通常将交流转换成直流称为整流,实现整流功能(de)装置称为整流器；将直流转换成交流称为逆变,实现逆变功能(de)装置称为逆变器.整流器和逆变器统称为换流器.配电系统组成及作用：配电系统处于电力系统末端,把发电系统或输变电系统与用户连接起来,向用户分配电能和供给电能(de)重要环节,组成包括配电变电站,高低压配电线路和接户线在内(de)整个配电网和设备常用(de)几个重要指标1.供电可靠率 供电可靠率=1—（统计期间总时间用户平均停电时间）×100% 2.网损率 网损率=总供电量电力网电能损耗量×100% 3.电压合格率 电压合格率是指电力系统某点电压在统计时间内电压合格(de)时间占总时间(de)百分比.电压合格率有日电压合格率、月电压合格率和年电压合格率之分.电压系统负荷 按供电(de)可靠性划分一类负荷（亦称一级负荷）二类负荷（亦称二级负荷）三类负荷（亦称三级负荷）负荷曲线：描述某一段时间内用电负荷(de)大小随时间变化规律(de)曲线 日负荷曲线是描述一天24h 负荷变化情况(de)曲线,分为日有功负荷曲线和日无功负荷曲线.日负荷曲线对电力系统(de)规划设计和运行十分有用,它是安排日发电计划、确定各发电厂发电任务和系统运行方式以及计算用户日用电量等(de)重要依据.年负荷曲线是描述一年内每月（或每日）最大有功负荷随时间变化情况(de)曲线,分为年最大负荷曲线和年持续负荷曲线.年最大负荷曲线是描述一年内每月（或每日）最大有功负荷随时间变化情况(de)曲线.年持续负荷曲线是按一年内系统负荷数值(de)大小及其持续小时数依次由大到小排列绘制而成(de)曲线.这种曲线可用来安排发电计划及进行可靠性估计.如果用户始终保持最大负荷P m ax 运行,经过T m ax 时间后所消耗(de)电能恰好等于全年(de)实际耗电量,则称T m ax 为年最大负荷利用小时数,即T m ax =m ax P A =m ax 1P 87600Pdt 年最大负荷利用小时数(de)大小,在一定程度上反映了实际负荷在一年内(de)变化程度.消弧线圈(de)作用及其使用范围：当发生单相接地故障时,接地故障与消弧线圈构成另一个回路,接地故障相接地电流中增加了一个感性电流,和装设消弧线圈前(de)容性电流方向相反,相互补偿较少了接地故障点(de)故障电流,使电弧易于自行熄灭,从而避免引起各种危害,提高了供电可靠性,范围：3-6kv 电力网30A,10kv 电力网20A,35-60kv 电力网10A消弧线圈一般运行在过补偿状态原因：在过补偿方式下,即使电力网运行方式改变,也不会发展成为全补偿方式,致使电力网发生谐振,同事,由于消弧线圈有一定(de)裕度,今后电力网发展线路增多,对地电容增加后,原有消弧线圈还可以继续使用.第四章 设备工作接地与保护接地第一节 概述工作接地 为了保证电气设备在正常或发生故障情况下可靠工作而采取(de)接地.工作接地一般都是通过电气设备(de)中性点来实现(de),所以又称为电力系统中性点接地.保护接地为了保证工作人员接触时(de)人身安全,将一切正常工作时不带电而在绝缘损坏时可能带电(de)金属部分接地,称为保护接地.保护接零在中性点直接接地(de)低压电力网中,把电气设备(de)外壳与接地中性线（也称零线）直接连接,以实现对人身安全(de)保护作用,称为保护接零（或简称接零）.防雷接地为了防止雷击和过电压对电气设备及人身造成危害,必须将强大(de)雷电流安全导入大地,以此为目(de)(de)接地称为防雷接地,也称过电压保护接地.防静电接地为消除生产过程中产生(de)静电积累引起触电或爆炸而设置(de)接地称为防静电接地.第二节工作接地（中性点接地）我国电力系统(de)中性点接地方式主要有四种,即中性点不接地（中性点绝缘）、经消弧线圈接地、中性点直接接地和经电阻接地.根据电力系统中发生单相接地故障时接地故障电流(de)大小,可将中性点接地(de)方式分为两类：一类是小电流接地系统,包括中性点不接地和经消弧线圈接地;另一类为大电流接地系统,包括中性点直接接地和经电阻接地.电力系统中性点经消弧线圈接地时,有三种补偿方式,即全补偿方式、欠补偿方式和过补偿方式.①若选择消弧线圈(de)电感时,使得I L=I C,则接地电容电流将全部被补偿,接地故障点电流为零,此即全补偿方式.采用全补偿方式使接地电流为零似乎很理想,但实际上此时容抗等级感抗,系统会发生串联谐振,产生很大(de)谐振电流,并在消弧线圈(de)阻抗上形成很高(de)电压降,使中性点(de)对地电位大为升高,可能会损坏设备(de)绝缘.②若I L＜I C,则接地故障点有未被补偿(de)电容电流流过,这种补偿方式称为欠补偿方式.采用欠补偿方式时,当电力网运行方式改变而切除部分线路时,整个电力网对地电容抗将减小,有可能发展为全补偿方式,导致电力网发生谐振,危及系统安全运行；此外,欠补偿方式容易引起铁磁谐振过电压等其他问题,所以很少被采用.③若I L＞I C,则接地故障点有剩余(de)电感电流流过,这种补偿方式称为过补偿方式.在过补偿方式下,即使电力网运行方式改变而切除部分线路时,也不会发展成为全补偿方式,致使电力网发送谐振.同时,由于消弧线圈有一点(de)裕度,今后电力网发展,线路增多、对地电容增加后,原有消弧线圈还可以继续使用.因此,实际上大多采用过补偿方式.保护接地与接零方式混用(de)危害及中性线重复接地(de)必要性如果同时采用了接地和接零两种保护方式,若实行保护接地(de)设备发生故障,则中性线(de)对地低呀压将会升高到电源相电压(de)一半或更高.这时,实行保护接零(de)所有设备上,便会带有统样(de)高电位,使设备外壳等金属部分将呈现较高(de)对地电压,从而危及操作人员(de)安全.所以同一低压配电系统内,保护接地与保护接零这两种不同(de)方式一定不能混用.在中性点直接接地(de)低压配电系统中,为确保接零保护方式(de)安全可靠,防止中性线断线所造成(de)危害,系统中除了工作接地外,还必须在整个中性线(de)其他部位再行接地,称之为重复接地.当中性点直接接地(de)低压配电系统实行重复接地后,可保证在万一出现中性线断线(de)情况下,配电系统(de)保护方式可以从保护接零(de)TN方式转化为保护接地(de)TT方式,从而减轻触点(de)危险程度.保护接地方式及其作用：1 IT接地,通过降低接地电阻Re以及限制设备外壳接地电压Ue(de)值 2 TT接地通过接地电流使回路(de)过电流装置动作而切断故障电路3TN 接地一般情况下使熔断器熔断或自动开关跳闸,从而切断电源保障人生安全.一台半断路器接线单元接线双母线带旁路母线接线 QF2—专用旁路断路器；QS1、QS2—旁路隔离开关；W3—旁路母线第五章 电压、功率及电能损耗(de)计算工程上常用(de)几个计算量1. 电压降落 指网络元件首、末端电压(de)相量差（1•U —2•U ）2. 电压损耗 指网络元件首、末端电压(de)数值差（1U —2U ） 电压损耗=N U U U 21-×100% 3. 电压偏移 指网络中某点(de)实际电压值与网络额定电压(de)数值差（N U U -）电压偏移常以百分比值表示,即 电压偏移=NN U U U -×100% 4. 输电效率 指线路末端输出(de)有功功率2P 与线路首端输入(de)有功功率1P (de)比值,常以百分值表示,即 输电效率=%10012⨯P P 中枢点是指那些反映系统电压水平(de)主要发电厂或枢纽变电站(de)母线,系统中大部分负荷由这些节点供电.1. 逆调压 高峰负荷时升高电压（N U ）、低谷负荷时降低电压（N U ）(de)中枢点电压调整方式,称为逆调压.这种方式适用于中枢点供电线路长,负荷变化范围较大(de)场合.2. 顺调压 高峰负荷时允许中枢点电压略低（N U ）、低谷负荷时允许中枢点电压略高（U）.N3.常调压在任何负荷下都保持中枢点电压为基本不变(de)数值,取（~）UN第六章短路故障分析与计算短路所谓“短路”就是电力系统中一切不正常(de)相与相之间或相与地之间发生通路(de)情况.短路(de)四种类型三相短路、两相短路、单相接地短路、两相接地短路有名值（任意单位）标幺值标幺值=位）基准值（与有名值同单序阻抗：元件三相参数对称时,元件两端某一序(de)电压降与通过该元件同一序电流(de)比值.。

电气工程概论课后习题答案第一章1.电气工程与电工科学的关系就是什么？电气工程的理论基础就是电气科学。

2.与“现代五大工程”的其她工程相比,电气工程的突出特点就是什么？与其她工程相比,电气工程的特点在于:她的出现首先不就是来源与文明发展的自发需要,而就是来源于科学发现。
