厨柜结构图及柜体组装方法[资料]

圆弧层板→
作用： 调整空间，美观安全
标准倒角R取值：↓ 150mm≤W＜230mm，R=100mm 230mm≤W＜330mm，R=200mm 330mm≤W＜430mm，R=300mm 430mm≤W＜480mm，R=400mm 480mm≤W＜530mm，R=450mm 530mm≤W＜650mm，R=500mm
底板
• 放置在柜子底部，踢脚线上的板件
←外侧包底
底板为整块 中侧板不分段底板 用于酒柜等中件家具
中侧包底→
底板被侧板断开 用于大衣柜等大件家具
一 柜体结构讲解 1.2横向板件
层板
• 放置在柜子中间不隔断板件的板件 • 横隔板：放置在柜子中间仅隔断背
板板件
一 柜体结构讲解 1.2横向板件
固定层板
柜体中分割空间不可动层板 作用： 分割空间 拉定柜体
请将你书 桌的三视 图画出来 ？
D目
录
IRECTORY
柜体结构讲解
CAD图纸讲解
板件尺寸计算
一
二
三
四
五
三视图讲解
2020图纸讲解
三 CAD图纸讲解
3.1 识图
一字型
①组合形式
其它非标准 是标准
3.1 识图
②标题栏
• 商场名称 • 商场电话 • 客户信息（名称、电话、地址） • 设计人信息 • 绘图日期 • 图纸审核 • 图纸张数及张次
物 体
投 影
投影中心 投射线
P 中心投影法
P 平行投影法
二 三视图讲解 2.2 三视图
• 视=看 • 视线正对物体所见物体轮廓
绘制成图形称为视图 • 一个视图只能反映物体一个
方位的形状 • 从正面、侧面与上面 • 三个方向绘制的同一个物体

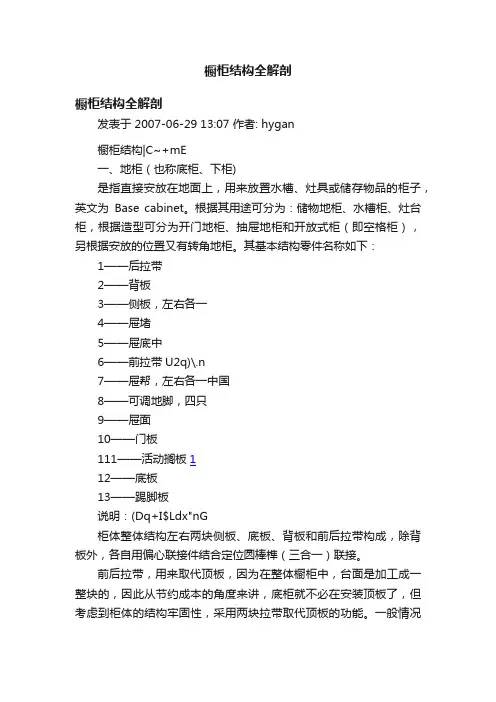

橱柜结构全解剖橱柜结构全解剖发表于 2007-06-29 13:07 作者: hygan橱柜结构|C~+mE一、地柜（也称底柜、下柜)是指直接安放在地面上，用来放置水槽、灶具或储存物品的柜子，英文为Base cabinet。

根据其用途可分为：储物地柜、水槽柜、灶台柜，根据造型可分为开门地柜、抽屉地柜和开放式柜（即空格柜），另根据安放的位置又有转角地柜。

其基本结构零件名称如下：1——后拉带2——背板3——侧板，左右各一4——屉堵5——屉底中6——前拉带U2q)\.n7——屉帮，左右各一中国8——可调地脚，四只9——屉面10——门板111——活动搁板112——底板13——踢脚板说明：(Dq+I$Ldx"nG柜体整体结构左右两块侧板、底板、背板和前后拉带构成，除背板外，各自用偏心联接件结合定位圆棒榫（三合一）联接。

前后拉带，用来取代顶板，因为在整体橱柜中，台面是加工成一整块的，因此从节约成本的角度来讲，底柜就不必在安装顶板了，但考虑到柜体的结构牢固性，采用两块拉带取代顶板的功能。

一般情况下，拉带的宽度为80MM，多采用柜体生产的边角料。

安装方式上，后面拉带采用立装方式，前面拉带多为平装，以避免立装对取物的影响，但安装嵌入式灶具和水槽的地柜由于考虑到台面挖孔，前拉带则需要立装。

背板，一般采用基材为3MM饰面装饰板，颜色一般同柜体，可以是单面贴面，也可以是双面贴面。

安装方式采用插槽方式，即在地板和侧板上开槽，将背板插入，上部使用射钉固定在后拉带上，此时，上面的后拉带大多提到背板前面。

侧板，左右各一块，是地柜柜体的主要零件，所谓的32MM系列孔位也是在该零件上完成的。

门板、抽屉，甚至各种拉篮、垃圾桶的安装也是在侧板上面完成的。

联接方式是通过偏心联接件和定位圆棒榫共同完成，在整体厨房的最后安装后，还需要用柜体连接件将相邻的地柜联结在一起，起到加固的作用。

中国家具论坛_中国最大的家具社区SkX}4V(E4M%?屉底、屉堵、屉帮为一个抽屉的基本部分，现在在橱柜生产中，大多采用自带滑轨的金属侧帮，给橱柜的清洁和生产都带来极大的便利，使用金属侧帮，只需加工屉堵和屉底即可，无需象过去那样先生产一个屉盒，然后再安装滑轨，生产效率很低。

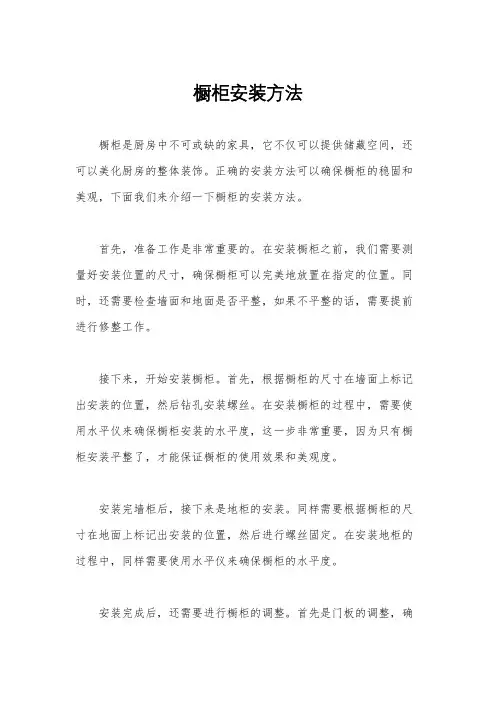

橱柜安装方法
橱柜是厨房中不可或缺的家具，它不仅可以提供储藏空间，还可以美化厨房的整体装饰。

正确的安装方法可以确保橱柜的稳固和美观，下面我们来介绍一下橱柜的安装方法。

首先，准备工作是非常重要的。

在安装橱柜之前，我们需要测量好安装位置的尺寸，确保橱柜可以完美地放置在指定的位置。

同时，还需要检查墙面和地面是否平整，如果不平整的话，需要提前进行修整工作。

接下来，开始安装橱柜。

首先，根据橱柜的尺寸在墙面上标记出安装的位置，然后钻孔安装螺丝。

在安装橱柜的过程中，需要使用水平仪来确保橱柜安装的水平度，这一步非常重要，因为只有橱柜安装平整了，才能保证橱柜的使用效果和美观度。

安装完墙柜后，接下来是地柜的安装。

同样需要根据橱柜的尺寸在地面上标记出安装的位置，然后进行螺丝固定。

在安装地柜的过程中，同样需要使用水平仪来确保橱柜的水平度。

安装完成后，还需要进行橱柜的调整。

首先是门板的调整，确
保门板的开合自如，不卡不歪。

其次是抽屉的调整，确保抽屉的滑
动顺畅，不卡不滑。

最后是橱柜的整体调整，确保橱柜的外观整齐
美观。

最后，进行橱柜的固定。

在橱柜安装完成后，需要使用螺丝将
橱柜固定在墙面上，确保橱柜的稳固和安全。

总的来说，橱柜的安装并不复杂，但是需要一定的技术和耐心。

只有在安装过程中严格按照安装方法进行操作，才能确保橱柜的安
全和美观。

希望以上内容对您有所帮助，祝您安装顺利！。

– 美观，外观是整体，无螺丝眼 – 任意拆装，不影响连接质量。螺丝连接不能多次拆装 – 机器制作比手工安装精度高，连接性能好
橱柜结构工艺及配件解说
合页的安装说明
• 咱们家中的橱柜上一般会有很多很多的门，需要用合页来连接。 （打开一个平开门）。而海蒂诗合页是国际知名品牌中的佼佼者， 它的开合次数为10万次。但是再好的合页没有合理的安装，也是很 难把它的优势发挥出来的。其实所有的合页的中心位置，距离它的 中轴的位置都是37mm（强彩页合页的安装），您可以看到我们的 橱柜的侧板上都有两排连续等距离的小孔，这是由机器锁定在侧板 边缘的37mm处进行打孔，以将合页安装在系统孔上，这样保证了 合页安装水平度和垂直度的高度精确，同时门板铰链孔有专用铰链 打孔机打孔，三个孔一次完成，精确的保证了空位的距离，可以使 合页安装在最为合理的位置之上。您就想吧，如果是人工打孔，水 平测量一下距离，，它都会有误差，而不会像现在这么精确。也只 有这样安装合页在合理的位置之上，才能真正保证合页的10万次开 合次数。
– F:螺丝钉定位槽; – A:铰链螺丝和组装用的螺丝不会晃动,脱扣; – B:牢固耐用.频繁启闭,不会出现铝框轻动,更安全可靠
橱柜结构工艺及配件解说
系统孔密封帽
• 前面的安装工艺，要求在侧板上用机器打孔的 方式进行生产安装，所以，我们在侧板上会看 到一些系统孔，而这些孔有些是在生产和安装 中不能被利用的，那么，厨房中无处不在的潮 气是不是会侵蚀进去呢？密封帽扣在了裸露的 系统孔上，完全阻挡住了灰尘、潮气的侵蚀， 而且外观上看起来高档、美观。
橱柜结构工艺及配件解说
台面，隔水沿
• 您可以用手抚摸一下台面的前沿，在前沿的下方都有一道隔水沿 （见彩页隔水沿）因为我们经常会用水擦洗台面，如果没有前面的 隔水沿，时间久了，台面上的污水很有可能会进入柜体内部，而现 在在这里就已经断流了；这样就保证了柜体里面的清洁.

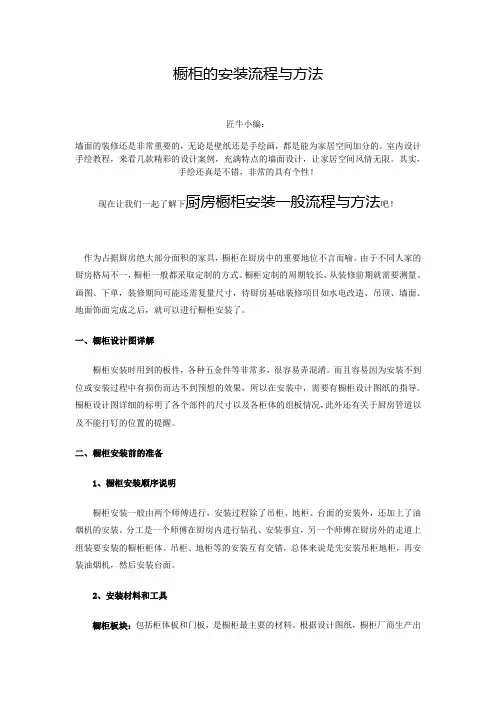

橱柜的安装流程与方法匠牛小编：墙面的装修还是非常重要的，无论是壁纸还是手绘画，都是能为家居空间加分的。

室内设计手绘教程，来看几款精彩的设计案例，充满特点的墙面设计，让家居空间风情无限。

其实，手绘还真是不错，非常的具有个性！现在让我们一起了解下厨房橱柜安装一般流程与方法吧！作为占据厨房绝大部分面积的家具，橱柜在厨房中的重要地位不言而喻。

由于不同人家的厨房格局不一，橱柜一般都采取定制的方式。

橱柜定制的周期较长，从装修前期就需要测量、画图、下单，装修期间可能还需复量尺寸，待厨房基础装修项目如水电改造、吊顶、墙面、地面饰面完成之后，就可以进行橱柜安装了。

一、橱柜设计图详解橱柜安装时用到的板件，各种五金件等非常多，很容易弄混淆。

而且容易因为安装不到位或安装过程中有损伤而达不到预想的效果，所以在安装中，需要有橱柜设计图纸的指导。

橱柜设计图详细的标明了各个部件的尺寸以及各柜体的组板情况，此外还有关于厨房管道以及不能打钉的位置的提醒。

二、橱柜安装前的准备1、橱柜安装顺序说明橱柜安装一般由两个师傅进行，安装过程除了吊柜、地柜、台面的安装外，还加上了油烟机的安装。

分工是一个师傅在厨房内进行钻孔、安装事宜，另一个师傅在厨房外的走道上组装要安装的橱柜柜体。

吊柜、地柜等的安装互有交错，总体来说是先安装吊柜地柜，再安装油烟机，然后安装台面。

2、安装材料和工具橱柜板块：包括柜体板和门板，是橱柜最主要的材料。

根据设计图纸，橱柜厂商生产出组装一套橱柜所需的各种板块。

而且板块上基本都已经打好了连接件的安装孔。

配件：橱柜安装过程中，用到的最多配件主要有木梢、二合一连接件、塑料膨胀螺栓、各种大小不一的螺丝钉、吊码、铰链、拉手、地脚以及各种装饰盖(白帽、挂码盖、排孔盖等)。

工具：在橱柜安装过程中，用到的工具主要有用于切割的曲线锯，用于钻孔的冲击钻、用于钻钉的电钻，还有常规的量尺、划线笔以及锤子和螺丝刀，以及用于密封的密封胶和台面安装时可能需要用到的打磨机。

二、橱柜柜体的常用材料及特性
4、不绣钢板： 是由0.4-10.MM厚的不绣钢经过冲压、折弯翻边成型。 特 点: 耐酸、耐碱、易清理、防虫、防火、表面明亮，多用于商业空间；
二、橱柜柜体的常用材料及特性
5、实木多层 ： 由三层或多层的单板或薄板的木板胶贴热压制而成,多层 实木板以纵横 交错排列的多层胶合板为基材，表面以优质实木贴皮或科技木为面料， 经冷压、热压、砂光、养生等数道工序制作而成,含水率一般是5%-14%。 特 点：在板材成形过程中避免了液体胶的更多使用，甲醛存在于液体胶中， 所以，多层实木板比起胶合板更环保、更健康。产品达到E1级够级环保 检测标准，具有抗菌防霉防水，耐酸碱，抗污染易清洗，无漆味，无杉 木味等特点，原板平整不易变形。
二、橱柜柜体的常用材料及特性
2、中密度板： 将经过挑选的木材原料加工成纤维后，施加脲醛树脂和其它助剂，经 特殊加工制成密度约为0.5-0.8G/CM3，含水率4～13％、吸水厚度膨 胀率≤12％ 的一种人造板材。
特 点： 它的抗弯性能、硬度、握钉力均不及刨花板，吸水膨胀率较大
二、橱柜柜体的常用材料及特性
3、天然石材台面：是橱柜台面的传统材料。 特 点：长度有限， 台面转角结合处有明显的接缝，抗污渗透力差，部份石材有 轻微的放射性。
三、橱柜台面的常用材料及特性
4、人造石台面：是由天然矿石、色母、丙烯酸树脂等经高温、高压或常温浇 铸而成。 特点：质地均匀、结构紧密、无毛细孔、绚丽多彩，具有极强的耐污、耐
三、橱柜台面的常用材料及特性
人造石台面的密度是1.9－2.1g/cm3，密度只是说明人造石的稳 定性能，不是说密度越高就越不会渗渍；人造石有很好的阻燃性，不 会助燃。人造石绝不含有有毒成分。是由质量技术监督局等政府监管 机构检测的，具有权威性。我们的产品经常做此类检测，证明没有毒 性。我们持有检验报告，消费者绝对可以放心。

整体衣柜中的三合一连接件安装图解
整体衣柜中，用的板体连接件五金件，叫家具三合一连接件，也叫三合一偏心连接件，不同地域、厂家有不同的叫法，其实就是由偏心轮、螺杆、螺母三者组件的功能五金部件，隐藏在衣柜、橱柜、浴室柜、办公桌等等板式家具中。

而安帝斯生产的三合一连接件，适合中高端衣柜，现在很多80后、90后接触的见识面广，也喜欢自己动手制作家具，这适合就涉及到五金连接件的问题了，下面就来看看整体衣柜中，三合一连接件如何安装。

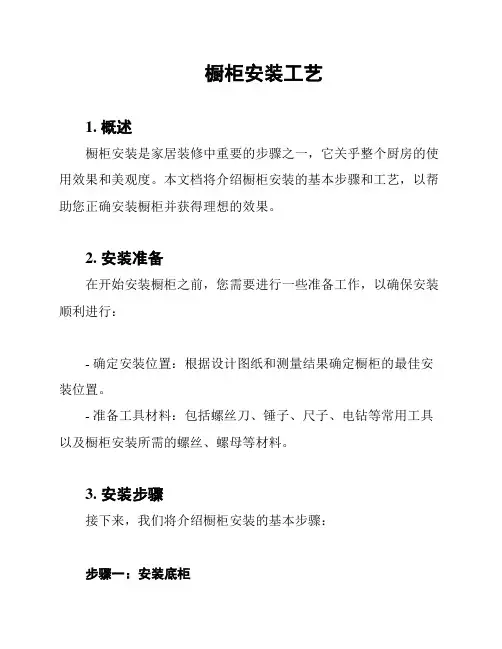

橱柜安装工艺1. 概述橱柜安装是家居装修中重要的步骤之一，它关乎整个厨房的使用效果和美观度。

本文档将介绍橱柜安装的基本步骤和工艺，以帮助您正确安装橱柜并获得理想的效果。

2. 安装准备在开始安装橱柜之前，您需要进行一些准备工作，以确保安装顺利进行：- 确定安装位置：根据设计图纸和测量结果确定橱柜的最佳安装位置。

- 准备工具材料：包括螺丝刀、锤子、尺子、电钻等常用工具以及橱柜安装所需的螺丝、螺母等材料。

3. 安装步骤接下来，我们将介绍橱柜安装的基本步骤：步骤一：安装底柜1. 将底柜按照预定位置摆放好，并使用水平仪确保底柜水平。

2. 使用螺丝刀和螺丝将底柜固定在地面上，确保稳固。

步骤二：安装上柜1. 将上柜放置在底柜上方的预定位置，并使用水平仪确保上柜水平。

2. 使用螺丝刀和螺丝将上柜固定在底柜上，确保稳固。

3. 根据需要，安装上柜的侧板、顶板和底板。

步骤三：安装门板和抽屉1. 安装橱柜的门板和抽屉，按照设计要求进行组装。

2. 使用螺丝将门板和抽屉固定在橱柜的门扇和抽屉导轨上。

步骤四：安装配件和饰面1. 安装橱柜的配件，如拉手、转角器等。

2. 安装橱柜的饰面，如瓷砖、玻璃、不锈钢板等。

4. 注意事项在进行橱柜安装时，需要注意以下事项：- 安装时要仔细阅读橱柜的安装说明书，并按照说明进行操作。

- 在安装过程中，注意保护好橱柜的表面，避免刮擦和破损。

- 安装完成后，检查橱柜的稳固性和功能性，确保各个部件都安装牢固、运作正常。

以上是橱柜安装的基本工艺和步骤，希望能对您有所帮助。

如果您还有其他相关问题，可以随时咨询我们的专业人士。

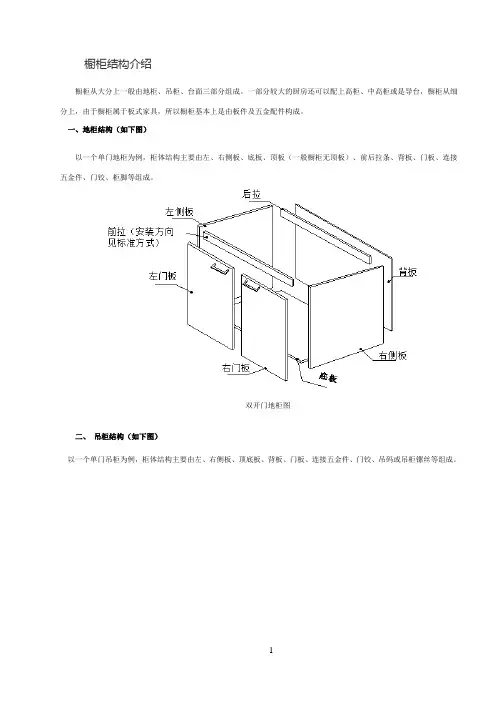

橱柜结构介绍
橱柜从大分上一般由地柜、吊柜、台面三部分组成。

一部分较大的厨房还可以配上高柜、中高柜或是导台，橱柜从细分上，由于橱柜属于板式家具，所以橱柜基本上是由板件及五金配件构成。

一、地柜结构（如下图）
以一个单门地柜为例，柜体结构主要由左、右侧板、底板、顶板（一般橱柜无顶板）、前后拉条、背板、门板、连接五金件、门铰、柜脚等组成。

双开门地柜图
二、吊柜结构（如下图）
以一个单门吊柜为例，柜体结构主要由左、右侧板、顶底板、背板、门板、连接五金件、门铰、吊码或吊柜镙丝等组成。

双开门吊柜图三、橱柜各部件名称（如下图）。

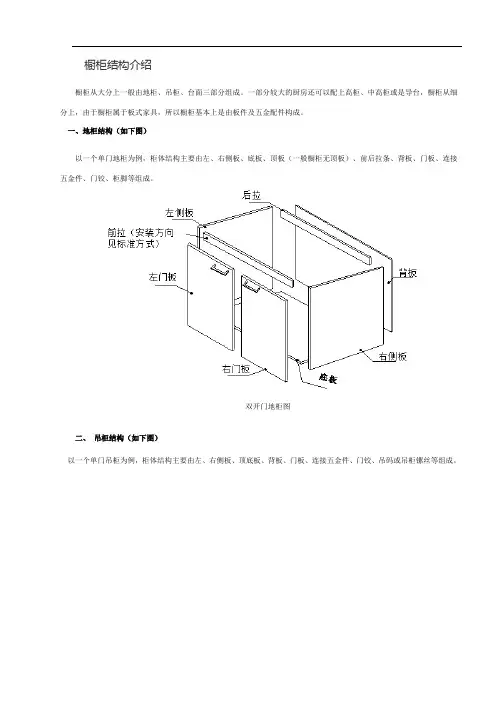

橱柜结构介绍
橱柜从大分上一般由地柜、吊柜、台面三部分组成。

一部分较大的厨房还可以配上高柜、中高柜或是导台，橱柜从细分上，由于橱柜属于板式家具，所以橱柜基本上是由板件及五金配件构成。

一、地柜结构（如下图）
以一个单门地柜为例，柜体结构主要由左、右侧板、底板、顶板（一般橱柜无顶板）、前后拉条、背板、门板、连接五金件、门铰、柜脚等组成。

双开门地柜图
二、吊柜结构（如下图）
以一个单门吊柜为例，柜体结构主要由左、右侧板、顶底板、背板、门板、连接五金件、门铰、吊码或吊柜镙丝等组成。

双开门吊柜图三、橱柜各部件名称（如下图）。

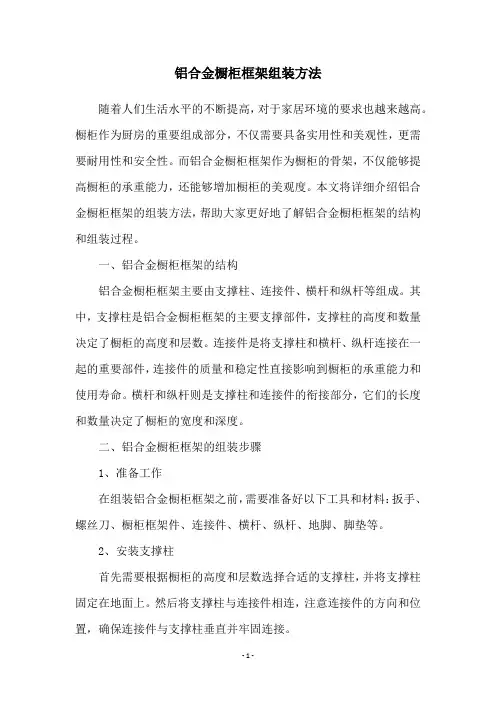

铝合金橱柜框架组装方法随着人们生活水平的不断提高，对于家居环境的要求也越来越高。

橱柜作为厨房的重要组成部分，不仅需要具备实用性和美观性，更需要耐用性和安全性。

而铝合金橱柜框架作为橱柜的骨架，不仅能够提高橱柜的承重能力，还能够增加橱柜的美观度。

本文将详细介绍铝合金橱柜框架的组装方法，帮助大家更好地了解铝合金橱柜框架的结构和组装过程。

一、铝合金橱柜框架的结构铝合金橱柜框架主要由支撑柱、连接件、横杆和纵杆等组成。

其中，支撑柱是铝合金橱柜框架的主要支撑部件，支撑柱的高度和数量决定了橱柜的高度和层数。

连接件是将支撑柱和横杆、纵杆连接在一起的重要部件，连接件的质量和稳定性直接影响到橱柜的承重能力和使用寿命。

横杆和纵杆则是支撑柱和连接件的衔接部分，它们的长度和数量决定了橱柜的宽度和深度。

二、铝合金橱柜框架的组装步骤1、准备工作在组装铝合金橱柜框架之前，需要准备好以下工具和材料：扳手、螺丝刀、橱柜框架件、连接件、横杆、纵杆、地脚、脚垫等。

2、安装支撑柱首先需要根据橱柜的高度和层数选择合适的支撑柱，并将支撑柱固定在地面上。

然后将支撑柱与连接件相连，注意连接件的方向和位置，确保连接件与支撑柱垂直并牢固连接。

3、安装横杆和纵杆将横杆和纵杆插入连接件中，注意长度和数量的搭配，确保横杆和纵杆的位置和角度正确。

然后使用螺丝刀将横杆和纵杆固定在支撑柱和连接件上，确保橱柜框架的整体结构稳定牢固。

4、安装地脚和脚垫为了增加橱柜框架的稳定性和承重能力，需要在支撑柱底部安装地脚，并在地脚上安装脚垫。

地脚的数量和位置应根据橱柜的大小和重量进行调整，脚垫的选择应符合橱柜的风格和颜色。

5、检查和调整在完成橱柜框架的组装之后，需要对其进行检查和调整。

首先要检查连接件和螺丝是否松动或缺失，如果有需要及时加固或更换。

其次要检查橱柜框架的水平和垂直度，如果不符合要求需要进行调整。

最后要检查橱柜框架的承重能力和稳定性，如果有问题需要及时解决。

三、注意事项1、选择合适的铝合金橱柜框架件和连接件，确保其质量和稳定性。
